Инфракрасные тёплые полы появились на рынке совсем недавно, но уже пользуются большим спросом. Это связано с невысокой стоимостью и простым монтажом, который под силу сделать своими руками.
Главное, следовать инструкции по укладке системы, в которой отдельным пунктом прописано наличие подложки под инфракрасную плёнку.
Нужна или нет подложка под инфракрасный пол?
Инфракрасные тёплые полы — это плёнка с карбоновыми пластинами внутри. При нагреве выделяется инфракрасное излучение, которое распространяется в разные стороны. Чтобы направить потоки тёплого воздуха в нужное русло, и не отапливать потолок соседей снизу, требуется прослойка под плёнку из теплоотражающего материала.

Основные функции подложки для тёплого пола:
- выравнивать поверхность — для этого идеально подходит экструдированный пенополистирол, он оснащён боковыми замками, что позволяет сделать плоскость ровной;
- предотвращать потери тепла — инфракрасные лучи направляются строго вверх, что приводит к экономии электроэнергии;
- облегчить процесс укладки напольного покрытия — основу под плёнку рекомендовано подбирать отталкиваясь от напольного изделия.
Структура «пирога» плёночного пола
Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:
- Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
- Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
- Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
- Инфракрасной плёнки — нагревательный элемент.
- Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.

Какую подложку лучше выбрать и почему?
На современном рынке представлено большое количество изделий, которые применяются в качестве отражающей подстилки под тёплый пол.
Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.
Экструдированный пенополистирол

Структура экструдированного пенополистирола — равномерно расположенные закрытые ячейки. Материал имеет низкую плотность и высокую степень влагостойкости.
Он не гнётся, поэтому часто используется как подложка под ламинат. Кроме того, обладает большой прочностью и хорошими теплоизоляционными свойствами.
Выпускается изделие в рулонах и листах. Ик плёнка стелиться прямо на данную подложку.
Лавсановая

Подложка из вспененного полиэтилена с лавсановым металлизированным слоем — изделие устойчивое к агрессивным химикатам и микроорганизмам.
Настил из лавсана стелется под плёнку, тем самым сводит к минимуму энергопотери, повышает эффективность работы пола, и в конечном итоге приводит к экономии средств.
Данный вид отражающей подложки наиболее подходящий для инфракрасных полов. Он имеет определённый показатель удельной мощности. Поэтому, при выборе лавсановой подстилки учитывается напольное покрытие, которое планируется укладывать на пол с обогревом.
Пробковая

Пробковая подложка — это натуральный материал, изготавливается из измельчённой и спрессованной древесной коры. Изделие экологически чистое и безопасное для здоровья. Стоит не дёшево, но зато прослужит долго. Выпускается в рулонах или листами.
Кроме того, пробка устойчива к деформациям (способа принимать исходную форму), обладает хорошей тепло и шумоизоляцией, проста в монтаже. Главный минус пробковой подстилки — восприимчивость к влаге. Но данный недостаток важно учитывать при обустройстве водяных полов, а для инфракрасных систем пробка вполне подходящий материал.
Самоклеящаяся подложка

Самоклеящаяся подложка с одной стороны оснащена теплоотражающим фольгированным слоем, а с другой — клеевой прослойкой, с помощью которой изделие крепится к бетонной основе. Материал идеально подходит для использования на неровных и нестандартных поверхностях.
Плюсы данных подкладок — высокая звуко и гидроизоляция, и простота монтажа, в связи с возможностью изделия самоклеиться (не требуется дополнительная фиксация).
Изолон, Пенофол

Эти виды утеплителя состоят из вспененного полиэтилена. Их преимущества в том, что они одновременно выступают как отражатель, так и как теплоизолятор.
Данные подложки прочны, имеют отличные шумоизолирующие свойства, долговечны и практичны. Рекомендованы для укладки в «пирог» плёночного пола с финишным покрытием из ламината или паркетной доски.
ДВП
ДВП — плиты из волокон целлюлозы и различных добавок. Обладает повышенной жёсткостью и надёжностью, поэтому идеально подходит для укладки под плёнку с финишным покрытием из керамических плит или ламината.

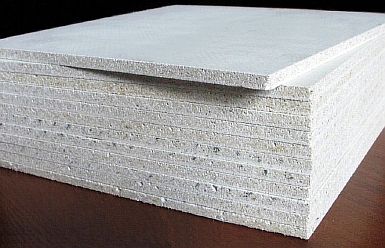

Магнезитовые плиты
Магнезитовые плиты — влагостойки, с хорошей звукоизоляцией, прочны, имеют повышенную плотность. Изделие экологично, так как изготавливается из натурального сырья.
Данный вид рекомендован для монтажа в «пирог» инфракрасного пола, так как обладает достаточной плотностью, несмотря на хорошую гибкость. Поэтому, отлично выравнивает любую поверхность.

К сведению! Не рекомендовано стелить под инфракрасный пол подкладку с алюминиевым фольгированным слоем, ведь данное покрытие является проводником электричества. Лучше использовать отражающий металлизированный слой.
Нужна ли дополнительная теплоизоляция или нет?
Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:
- Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
- Сбережение тепла внутри помещения, и недопущение его выхода наружу.
Потребность в дополнительном утеплителе зависит от ряда факторов:
- В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
- Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.
Если не придерживаться этих правил, то пол будет работать не эффективно (тепло будет расходоваться в пустую), а это повлечёт за собой дополнительные затраты.
Технология укладки
Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:
- при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
- в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
- изоляционный материал должен покрывать всю поверхность отапливаемого помещения.
Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).
Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

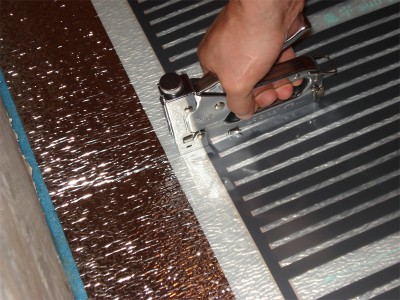

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.
От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.
Видео материалы
Какую подложку стелить под пленочный теплый пол

Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?
Обязательно ли укладывать подложку под ИК пол
Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.
Подложка одновременно выполняет сразу несколько важных функций:
- Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
- Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
- Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.

Как выглядит послойный «пирог» под плёночный пол
Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.
Как в результате должен выглядеть «пирог»?
- Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
- Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
- Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
- Пленка ИК пола.
- Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.

Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.
Какую подложку укладывают под теплый пол
Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму.
Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:
- Тепла.
- Конвекции воздушных потоков.
- Излучению.
При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.
Какую дополнительную теплоизоляцию надо под ИК пол
Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:
- Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
- Не допустить свободного перемещения нагретого воздуха из здания.
При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.
Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.
На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.
Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.
Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

2019-08-16 16:53:35 1 1054
Инфракрасный теплый пол (нагревательная пленка) очень хорошо зарекомендовал себя при использовании под покрытие из ламината, линолеума и ковролина.
Купить инфракрасную пленку по 250 грн/м2 по ссылке
Тепло вырабатываемое такими полами быстро прогревает все соприкасающиеся с нею поверхности, поэтому для максимальной эффективности всей конструкции, особое внимание стоит уделить утеплению пола в целом.
Как выбрать подложку под инфракрасный теплый пол?
- Толщина подложки под инфракрасный теплый пол должна быть не меньше 4мм. Оптимальный вариант 5мм и более (так как провода и клипсы подключения хорошо в нее вдавливаются и тем самым получают защиту от внешних механических повреждений.
- Подложка не должна быть с токопродовящим слоем (производители не рекомендуют монтировать подложку с металлизированным слоем). Почему? Причина в проводимость электрического тока.
- Покупайте подложку вместе с напольным покрытием. В большинстве случаев наши клиенты приобретают их при покупке ламината (другого товара) в супермаркетах. Специалист строительного отдела предложит оптимальный вариант по цене и качеству). Не забудьте ему сказать, что будете монтировать еще инфракрасный теплый пол.
Можно установить нагревательную пленку и на голую стяжку, однако потери тепла в таком случае очень существенные, ведь пленка излучает тепло как вверх, так и вниз. Основным принципом должно быть утверждение, что выработанное тепло нужно сохранить как можно лучше, и направить его в сторону нагреваемого помещения, а не вниз для прогрева потолка соседям или обогревать почву под домом.
Посудите сами, пленке установленной на стяжку без утепления, для набора 23 градусов в помещении потребуется 6 часов работы, а при хорошо утепленной стяжке, эта цифра сократиться вдвое, а соответственно и ресурс службы пленки увеличится в два раза, и расход электроэнергии сократится, поэтому выбор утеплителя очень важен.
Из недорогих утеплителей, первое место — мягкий вспененный полипропилен с тепло-отражателем. Укладывают сверху инфракрасную пленку, прикрепив ее скотчем, по всему периметру.
Укладывать нагревательную пленку непосредственно на пенопласт, запрещено, так как он имеет низкую температуру плавления и деформируется от температуры.
Приветствуется максимальное количество слоев теплоизоляции, применение гидробарьеров в помещениях с повышенной влажностью и т.д. Все эти первоначальные затраты, с лихвой окупаются при последующей эксплуатации теплого пола и делают его наиболее экономичным и удобным.
По вопросам приобретения теплых полов, а так же правильности их размещения и монтажа, обращайтесь, пожалуйста, к консультантам интернет-магазина Polcity.com.ua Вам предложат широкий выбор различных моделей хорошего качества, по оптимальной цене.
Подложка под инфракрасный теплый пол
Нужна ли подложка под теплый пол
Технология обогрева помещений с помощью систем теплые полы становится сегодня все более популярной. В зависимости от типа нагревательных элементов, теплые полы выпускаются в нескольких модификациях, что позволяет применять любое покрытие для пола. Немаловажным аспектом качественной и эффективной работы таких отопительных систем является правильно выполненная теплоизоляция. Чтобы не расходовать понапрасну драгоценное тепло, используется подложка под теплый пол. Она создается из материалов с теплоотражающим действием.
В качестве подложки под теплый пол используются полипропилен или вспененный полиэтилен, которые покрыты лавсановой пленкой с металлизированным слоем. Слой металлизации способствует равномерному распределению тепла, а вспененный полиэтилен препятствует «уходу» тепла в стяжку.
Кроме того, подложка из пеноматериала для теплого пола обладает низкой теплопроводностью и это предотвращает передачу тепла в стяжку и перекрытие. Допустимая температура для такой пористой подложки достаточно высока (до 90°С), что позволяет укладывать трубы теплообменника или греющий кабель прямо на лавсановую пленку со слоем металлизации. Помимо высоких теплоизоляционных и гидроизоляционных качеств, подложка обладает высокой отражающей и звукоизолирующей способностью. Нужно отметить, что разметка на подложке в виде сетки позволяет уложить нагревающий кабель согласно расчетному шагу.
Разметка на подложке в виде сетки позволяет уложить нагревающий кабель согласно расчетному шагу.
Важно знать! Использование подложки при устройстве любых обогревательных систем теплых полов позволяет сохранить от 85 до 90% теплового излучения, значительно сокращая энергетические расходы.
Ламинат – очень популярное сегодня напольное покрытие. Он недорогой и удобен при укладке. Планируя установку теплого пола, нужно предусмотреть применение подложки, которая отгородит ламинат от теплого пола и основания. Если не сделать этого, со временем на участках пола, где есть промежутки между ним и основой, обязательно появится люфт. При ходьбе по таким местам ламинатное покрытие будет стучать и издавать звуки.
Чтобы избежать этих неприятностей, под ламинат укладывают специальную подложку толщиной 2-5 мм. Сегодня под ламинат выпускается специализированная подложка, с повышенной теплопроводностью. Она решит сразу несколько проблем: станет дополнительным утеплителем, послужит амортизатором между покрытием и основой, выровняет остаточные перепады основания, предотвратит повреждение ламинатных досок и возникновение скрипа.
Подложка под ламинат предотвратит повреждение ламинатных досок и возникновение скрипа.
Ее устанавливают между системой «теплый пол» и напольным покрытием – ламинатом. Большинство производителей ламината рекомендуют в качестве наиболее подходящего материала для подложки под ламинат рулонный полиэтилен. Подложка под ламинат под теплый пол из полиэтилена отлично совмещается с такими щелочными стройматериалами как бетон и цемент, она устойчива к воздействию химических веществ, микроорганизмов (бактерий, плесени). Инструкция по укладке теплого пола под ламинат .
Теплые водяные полы очень популярны среди потребителей благодаря таким преимуществам, как экономичность и удобство монтажа в любом помещении. При обустройстве водяного теплого пола важным моментом является применение специальной подложки. Из каких материалов ее изготавливают?
Рулонная пробка в качестве подложки под теплый пол
На водяной теплый пол подложка может быть из экструдированного пенополистирола, из рулонной пробки, изоплата, но самый распространенный материал – вспененный полистирол.
Подложка под теплый пол — экструдированный пенополистирол
Подложка направит поток теплого воздуха вверх, обеспечивая эффективную работу конструкции в целом. Благодаря высокотехнологичному производству, пенополистирольная подложка под водяной теплый пол приобрела ряд положительных качеств, таких как:
- теплоизоляция;
- звукоизоляция;
- низкий уровень влагопоглощения;
- экономичность;
- легкость;
- пожаробезопасность;
- простота укладки;
- экологичность;
- устойчивость к перепадам температуры;
- долговечность (срок службы — 100 лет).
Важно! Наличие на подложке самоцентрирующихся замков дает возможность легко произвести монтаж пенопластовых плит, а их форма — удобно расположить трубы в специальных каналах, без использования дополнительных крепежей.
Бобышки на поверхности пенопластовых плит позволяют уложить трубы без дополнительных крепежей.
Чтобы пленочный теплый пол функционировал в строгом соответствии с инструкцией, необходимо, чтобы все его элементы были правильно смонтированы.
Теплоотражающую подложку под пленочный пол укладывают отражающей стороной вверх
Это касается в первую очередь подложки под теплый пол:
- Подложка под инфракрасный теплый пол может быть выполнена из листов ДВП, из магнезитовой плиты. В этом случае ее стелят непосредственно на стяжку, которая была предварительно накрыта алюминиевой фольгой.
- Если подложка под пленочный теплый пол изготовлена в форме полимерной металлизированной пленки, ее укладывают под пленку с инфракрасными резисторами отражающей стороной вверх. Данный материал экологичный, тонкий, гибкий и эластичный.
- Изоляцию необходимо уложить сплошным массивом по всей площади. Соединение отдельных полотен выполняется монтажом встык, швы проклеиваются в обязательном порядке скотчем или липкой лентой. Это создаст дополнительную паро- и гидроизоляцию. При необходимости материал можно склеивать.
Швы между полотнами подложки обязательно проклеиваются скотчем
В заключении хочется подчеркнуть еще раз важность использования подложки при создании современной отопительной системы в своем доме. Именно она даст возможность воспользоваться всеми преимуществами, которыми наделены системы теплых полов. Грамотно утепленный дом сохранит тепло в себе, а не будет отдавать его в окружающую среду.
Какую подложку стелить под пленочный теплый пол
-
Содержимое:
- Обязательно ли укладывать подложку под ИК пол
- Как выглядит послойный «пирог»
- Какую подложку укладывают под теплый пол
- Какую дополнительную теплоизоляцию надо
Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?
Обязательно ли укладывать подложку под ИК пол
Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.
Подложка одновременно выполняет сразу несколько важных функций:
- Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
- Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
- Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.
Как выглядит послойный «пирог» под плёночный пол
Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.
Как в результате должен выглядеть «пирог»?
- Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
- Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
- Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
- Пленка ИК пола.
- Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.
Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.
Какую подложку укладывают под теплый пол
Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму. Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:
- Тепла.
- Конвекции воздушных потоков.
- Излучению.
При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.
Какую дополнительную теплоизоляцию надо под ИК пол
Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:
- Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
- Не допустить свободного перемещения нагретого воздуха из здания.
При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.
Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.
На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.
Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.
Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.
Расчет мощности и температуры тёплого водяного пола
Зачем нужна подложка под теплый пол
Фольгированная подложка под теплый пол используется для любых разновидностей обогревательных контуров. Они, как известно, бывают водяные и электрические. Такая подложка, благодаря физическим особенностям материала, экономит энергию, необходимую на отопление.
Читайте еще:
Подложка под водяной теплый пол – основные параметры! Пленочный теплый пол под ламинат – комфортная атмосфера Какой инфракрасный теплый пол под ламинат лучше Инфракрасный теплый пол под ламинат – особенности и монтаж
Как достичь максимальной теплоотдачи
Как можно большая теплоотдача — главная цель, которая преследуется при установке любой обогревающей системы. Этого невозможно достичь без применения дополнительных средств. Монтаж обогревательных контуров учитывает меры по повышению теплоотдачи.
Главная задача получить более высокую температуру обогреваемого помещения, используя меньше энергии.
Разновидности теплых полов
Существует три разных конструкции систем электрического обогрева полов. У них разные способы обогрева, соответственно совершенно разные цены. Особенно отличается от двух других способов ИПО. Это инфракрасное пленочное отопление. Два оставшиеся способы — нагревающиеся кабели, только в одном случае кабель зафиксирован на специальных матах, в другом — нет.
От ИПО исходит инфракрасная энергия, которая нагревает предметы, получается, что они нагревают помещение. Кабель, естественно, греется сам. В этом разница этих конструкций обогрева.
Человеку тоже тепло от инфракрасного излучения, т. к. он является физическим телом. А вот воздух не нагревается, это очень полезно для здоровья человека. Конвекционные обогреватели воздух нагревают.
Водяные теплые полы также обогревают помещение конвекционным способом. Они эффективны и экологичны, не уступают в этом электрическим.
Важно. Монтаж контура осуществляется трубой, полиэтиленовой или металлопластовой. На устройство пола это совершенно не влияет.
Теплый пол любой конструкции обеспечивает более здоровую атмосферу в помещении, чем радиаторное отопление. При теплом поле температура внизу всегда выше температуры вверху, это хороший вариант для здоровья. При таком раскладе температур человек чувствует себя комфортнее.
Фольгированные отражатели
Фольгированный отражатель и подложка под ламинат на теплый пол — разные вещи, не надо их путать. Они часто изготавливаются из одного и того же материала — вспененного полиэтилена. Но функции имеют совершенно разные.
Фольгированный утеплитель должен отражать тепло, а подложка, напротив, сдерживать его.
Параметры все очень похожи. Из этого следует, что алюминий и металлизированная пропиленовая пленка одинаково хорошо подходят для теплоотражающей подложки для теплого пола.
Цель здесь — не греть бетонную стяжку внизу, экономить энергию.
Тут далеко не однозначно. Тепло от греющего элемента, трубы или электрического кабеля, идет вверх воронкой под углом 45 градусов. Эти потоки постепенно уклоняются к горизонту, поэтому вниз происходит передача тепла на молекулярном уровне.
Термическую преграду создают не алюминий или металл, они хорошие проводники тепла и не способны на это. У них роль другая. А преграду для потери тепла создает вспененный полиэтилен, который находится в основании.
Полезная информация. Происходит это потому, что поры полиэтилена наполняются воздухом. За счет этого создается термическая преграда.
Зачем тогда нужна фольга? Что за роль у нее? Она отражает инфракрасные лучи. Эта изоляция повышает эффект от отопления до 70%. Процент повышения зависит от многих условий — влажности воздуха, температуры, даже величины отапливаемого помещения. Таким образом, наличие фольги очень оправдано, у нее своя важная роль при укладке под ламинат.
Разрешите совет. Для теплого пола с ИПО лучше использовать подложку с алюминиевой фольгой. Тогда все инфракрасные лучи пойдут на помещение. Для других конструкций систем отопления, это не имен значения, можно использовать подложку с алюминием, можно с металлизированной пропиленовой пленкой.
Укладка подложек под ламинат и под контур теплого пола одинакова. Эта изоляция укладывается или внахлест, или стык в стык. Это два разных метода укладки, выбор зависит от толщины утеплителя.
Толстый слой внахлест не уложишь, надо пользоваться другим методом. Толщина вспененного полиэтилена со слоем фольги может сильно варьироваться — от 2-х миллиметров до двадцати. В зависимости от этого, от этой толщины, выбирается способ укладки.
Если фольгированный вспененный полиэтилен имеет толщину не более 6мм, его смело можно класть внахлест, то есть запустить друг на друга. При этом стыки надо зафиксировать скотчем для прочности настила.
Недопустимо. чтобы он сдвинулся, когда будут монтироваться трубы и кронштейны. На пол под ламинат укладывается обычно не толстый отражатель.
При толстом получается мягкая подушка, которая будет негативно действовать на верхнюю стяжку. Стяжка может деформироваться и растрескаться.
Если необходимо дополнительное утепление, под тонкую изоляцию помещают еще листы пенополистирола экструдтрованного. Он тоже бывает разной толщины. Это зависит от того, какая мощность теплоизоляции необходима.
Позвольте совет. Под отражатель необходимо подстелить гидробарьер, если нет уверенности, что на стяжке или бетонном перекрытии есть гидроизоляция. Плотный целлофан успешно может сыграть роль этого барьера, его надо просто разложить.
Заключение
При монтаже системы теплого пола под ламинат не обойтись без термической и гидроизоляции. Частью этой важной конструкции будет обязательно вспененный полиэтилен с фольгой.
Для верхней стяжки необходима кромочная лента. Напущенный на стены отражатель ее заменяет. Напуск делается так, чтобы он был выше чистового покрытия. Лишнее потом срезается.
Похожие статьи
Источники: http://mrpol.su/teplyj-pol/podlozhka-pod-teplyj-pol.html, http://avtonomnoeteplo.ru/teplye-poly/568-podlozhka-pod-plenochnyy-teplyy-pol.html, http://www.laminatguru.com/teplyj-pol/zachem-nuzhna-podlozhka-pod-teplyj-pol.html
10 ошибок при монтаже плёночного тёплого пола
1.
Углубление для клемм в полу
Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.
2. Всегда лучше паять
Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.
3. Монтаж проводов в подложке
Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию. Так же абсолютно категорически запрещено монтировать провода внахлест.
4. Неправильный монтаж датчика температуры
Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.
5. Использование дополнительных подложек
Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.
6. Использование промышленной пленки
На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.
7. Настройка программируемого терморегулятора
Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.
8. Теплого пола лучше меньше чем больше
Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.
9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя
Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т.д.
Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.
10. Теплоотражающая подложка не фольга, а лавсан
Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.
Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.
На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.
Типы утеплителя и их характеристики
Сегодня утеплитель для пола, который используется в качестве подложки, выпускается в различных видах. Все они поделены на три большие группы в зависимости от состава.
Натуральные утеплители
Такие подложки изготавливаются из органических материалов и являются крайне уязвимыми для различных вредоносных микроорганизмов. По этой причине такая подложка должна иметь специальную пропитку. Срок ее эксплуатации меньше, чем у утеплителей из других групп. В эту категорию входят подложки, изготовленные из:
- Джута или льна. Волокна имеют небольшой размер, сам утеплитель отлично поглощает влагу, быстро сохнет и не меняет своих первоначальных размеров и вида. Минусом является низкая теплоизоляция.
- Пробковый утеплитель отличается универсальностью использования, имеет один из лучших показателей шумопоглощения и теплоизоляции, не портится со временем, имеет надежную защиту от вредных микроорганизмов. Продается в рулонах по доступной стоимости. Имеет хорошую упругость, плохо поддается горению.
- Войлочный утеплитель производят из шерсти овец. Такой материал имеет толщину до 5 мм, плохо горит, хорошо впитывает и пропускает влагу, а также относится к дышащим материалам. Такая подкладка подходит только для мягких напольных покрытий. Имеет высокие показатели теплоизоляции.
Несмотря на подобные качественные характеристики, натуральные утеплители используют довольно редко из-за их короткого срока службы, склонности накапливать конденсат и менять свои размеры.
Синтетические подложки
Подкладка из синтетики может быть фольгированной или обычной. Синтетические утеплители с фольгой обладают большей способностью к теплоотражению. Их не рекомендуется укладывать на бетонный пол, иначе отражающая поверхность из фольги быстро разрушается. Также стоит знать, что в продаже есть утеплители как с обычной фольгой в составе, так и такие, у которых отражающее покрытие – мультифольга. Она является более современным, надежным и усовершенствованным материал.
Любая металлизированная положка из разряда синтетических имеет два больших плюса: повышенную теплопроводимость и полную невосприимчивость к любым болезнетворным микроорганизмам и бактериям.
В настоящее время такие утеплители изготавливают из следующих материалов:
- Пенополиэтилен сшитый используют в качестве подложки для любых теплых полов. Он обладает низкой горючестью, прекрасными шумопоглощающими и теплоизоляционными свойствами, не мнется и легко возвращается в исходную форму. В продажу поступает в листах и рулонах.
- Пенополивинилхлорид бывает жестким и мягким. В качестве утеплителя используется редко и только в жесткой модификации. Легко возгорается, и в процессе горения выделяется много вредных химических соединений, поэтому в настоящее время пенополивинилхлорид используется крайне редко. Реализуется в рулонах и листах толщиной от 3 до 20 мм.
- Пенополистирол – это вспененный синтетический материал, обладающий хорошей гибкостью. Он невосприимчив к возгоранию, прекрасно подходит для укладки под любые теплые полы. Реализуется как в листах, так и в рулонах. В продаже можно встретить как гладкую подложку, так и со специальными бобышками. Второй вариант предназначен только для укладки под водяной теплый пол.
- Полистирольная подложка более проста, если сравнивать с предыдущим вариантом. Она часто используется ввиду своей доступности и хороших теплоизоляционных качеств. Обычно реализуется в виде листов. Подложка из этого синтетичес
Теплым полом сегодня уже никого не удивишь. Он может быть выполнен в нескольких модификациях – все зависит от устройства нагревателей. Но, что важно пирог теплого пола позволяет использовать любое напольное покрытие. И именно от него зависит, какие именно материалы будут применяться при монтаже. Одним из составных элементов системы теплый пол является подложка под теплый пол.
Признаки хорошей подложки:
- Высокие гидроизоляционные и теплоизоляционные качества.
- Чрезвычайно высокая отражающая способность.
- Устойчивость к любым температурным перепадам.
- Пароизолятор.
- Звукоизоляция.
- Стойкость к деформациям.
- Экологическая безопасность.
- Доступность монтажа.


Специальная отражающая подложка способствуют равномерному распределению тепла по поверхности пола, а также фактически ускоряет нагрев системы
Важно! Подложка является универсальным материалом, поэтому она актуальна не только при устройстве теплого пола, но при настилании паркета или обычного ламината.
Если вы кладете ламинат на теплый пол
Ламинат – относится к натуральным напольным покрытиям, а значит, ему свойственны все достоинства и недостатки натуральной древесины. Именно по этой причине при укладке ламинатной доски на теплый пол обязательным условием является использование подложки. Если ее не уложить, то пол будет очень шумным. В том случае, когда теплый пол монтируется на наливной пол или тонкую стяжку, то система «подложка — теплый пол» подразумевает применение самого тонкого материала, толщиной где-то 3 мм. В процессе эксплуатации она под весом других слоев сплющится до 2,5-2,0 мм. В итоге подложка одновременно будет хорошим теплоизолятором и сохранит высокие звукоизолирующие свойства.
Какая должна быть подложка под водяную систему?
Главным условием системы теплых полов является обеспечение повышенной степени теплоотдачи. В этом случае тепло не будет расходоваться напрасно. При условии, что пол основан на трубах, то подложка в случае аварии будет выполнять дополнительную функцию гидроизоляции.


Иногда можно использовать специальное формованное покрытие из пенопласта, в которое очень легко закреплять трубопровод. Это же покрытие выполняет роль подложки
Обычно, типичное основание у подложки – фольга, способствующая отражению тепла, которое не должно идти на обогрев потолков соседей снизу. Фольга при достаточной толщине может быть в чистом виде или же на полимерной основе (клеится тонким слоем). В принципе, теплоизолятор наделен невысокой степенью гидроизоляции. Об этой защите нужно беспокоиться укладкой отдельного слоя изоляционного материала.


Подложка в специальном закреплении не нуждается, поскольку она укладывается на утеплитель. При монтаже водяного теплого пола используется армирующая стяжка, которой и придавливается подложка
Основное различие при сравнении идентичных моделей подложки заключается в стоимости и разных сроках службы. А современное рыночное предложение пока что не блещет широким ассортиментом.
Подложка под пленочный инфракрасный теплый пол
Во время укладки инфракрасного теплого пола с целью уменьшения теплопотерь также используется подложка. Она укладывается под слой пленки с инфракрасными резисторами. В качестве подложки допустимо использование листов ДВП или магнезитовой плиты.


Подложка стелится непосредственно на стяжку, на которую в идеале предварительно укладывается алюминиевая фольга
Подложка под пленочный теплый пол может быть выполнена в форме металлизированной полимерной пленки (пенофол). Она так же, как и другие виды подложки, является тепло-отражателем. При его изготовлении за основу берется вспененный полиэтилен, который с одной стороны покрывается металлизированной полимерной пленкой. Такой материал очень гибкий, тонкий и эластичный, а еще экологичный. Его функция заключается в остановке тепла на трех путях его распространения:
- Теплопроводность.
- Конвекция.
- Излучение.
Важно! Благодаря использованию подложки, при устройстве теплого пола с любым принципом функционирования удается отразить до 97% теплового излучения, таким образом, значительно сокращаются энергетические расходы.
Несколько рекомендаций по монтажу подложки:
- Подложка укладывается отражающим слоем вверх.
- Отдельные полотна укладываются друг к другу стык в стык, а места соединений соединяются скотчем (лучше металлизированным). Таким образом, достигается полная пароизоляция и гидроизоляция пола.
- Нагревательные элементы монтируются сверху отражающего покрытия.
Создаете современную отопительную систему в своем доме – не забудьте подложку. Именно ее применение позволит получить все преимущества, которыми наделена система теплый пол.
Оцените статью: Поделитесь с друзьями! Один из самых важных вопросов — это отопление дома, и к нему нужно относиться очень серьезно. Именно благодаря правильно оборудованной системе отопления будет зависеть комфорт помещения. И одним из самых эффективных вариантов является устройство подогрева пола. И его установка может отличаться в зависимости от верхнего слоя. Выбирая в качестве покрытия паркет, нужно знать, как устроен теплый пол под паркет, какую систему выбрать и что рассмотреть.
Какой теплый пол выбрать
Начнем с того, что слова (паркет) означают плавающий щит. Вообще, лучше использовать клееную древесину и не чувствовать прочность на температуру.
Натуральные полы не любят перепадов влажности (поддерживая оптимальную влажность 40-60%), а к нагреванию не рекомендуется при этом сушить дерево.
На паркетной доске или периодически не появляются щели, нагрев доски должен быть слабым. Паркетные доски не следует нагревать при температуре выше 26 ºC.Производители твердого паркета и паркетной доски утверждают, что во избежание деформации древесины и для поддержания ее срока службы при комнатной температуре разница между покрытием и воздухом не должна превышать 2 ºC.
норма + 18 ºC для помещений, пол не может отапливаться свыше 20 ºC. При этой температуре полы не будут холодными, по ним можно будет ходить босиком. Но выделяемого ими тепла недостаточно для обогрева помещения в холодное время года. И возможные последствия размещения теплого пола под паркетной доской.
Видео:
Первый вопрос, который необходимо решить, это выбор напольного отопления под паркет. Наиболее часто используемые варианты питания, которые делятся на три типа:
- кабельный пол, который устанавливается в верхнюю стяжку (обычно используется для укладки плитки).
- Усиленный кабельный пол, укладка стяжки.
- И пленочный пол, который укладывают прямо под напольное покрытие.
В случае паркета, если вам не нужно заменять стяжки, часто находит применение пленочный пол, или, как его еще называют, инфракрасный.Но при его применении следует учитывать некоторые факторы, влияющие на выбор напольного покрытия:
Выбирая паркет- , прежде всего необходимо обратить внимание на устойчивость древесины к изменениям температуры и влажности, из которой она изготовлена.
- Неподходящий паркет, во время эксплуатации может привести к появлению трещин.
- К стойким породам относятся дуб, дусс, мербау.
- Также не укладывайте слишком толстый паркет. Из-за этого увеличился спрос на гораздо большую отопительную установку и более высокую мощность под полом.
- Предусмотреть, чтобы тепловая мощность на квадратный метр была не более 100 Вт.
- Перед укладкой паркета влажность должна быть минимальной. Где-то около 5%. При необходимости производят сушку.
- Температура в помещении должна быть равна температуре паркета. Для этого его необходимо предварительно разместить в комнате, не вынимая из упаковки.
- Влажность помещения, в котором производится укладка, должна составлять около 50%.
При выборе основного типа подогрева пола сортируется, но необходимо учитывать, что инфракрасный пол делится далее на несколько разновидностей.
Виды и преимущества напольного отопления под паркет
отмечают, что пару лет назад о существовании инфракрасного пола знали немногие, а сегодня он достигает пика своей популярности. И поскольку существует все больше и больше новых типов, сегодня их разделяют только два типа:
- углеродистый, который является членом резистового, производство осуществляется из ряда тепловых элементов, параллельных соединений и майлара.
- Bimetallic, который представляет собой сплав меди и алюминия, покрывающий полиуретановую пленку.
Следует отметить, что такие системы используются как для полов, так и для стен и потолков, поскольку обладают рядом преимуществ:
- прост в установке, полная работа занимает до двух часов.
- Толщина материала всего 3 миллиметра.
- Обладает высоким уровнем надежности.
- Не требует галстука и все укладывается прямо под финишный пол.
- чуть экономичнее, по сравнению с другими типами.
- Легко демонтируется и устанавливается снова.
- Ионизирует воздушное пространство.
- имеет хорошую эластичность.
Необходимые материалы для работы
В основном все необходимые материалы включены в фильм, и это:
- Сразу она термо (продается в рулонах).
- Комплект изоляции и зажимы. Проволока
- терморегулятор. Датчик температуры
- .
Также, далее рекомендуется покупать:
- Пластиковая пленка или рулонный гидроизоляционный материал. Маскировочная лента
- (желательно двухсторонняя).
- теплоотражающий материал.
Как видите, материалов достаточно мало. но важно правильно выбрать подложку из фольги.
Также стоит обратить внимание на инструмент, которого тоже немного:
- Ножницы. Плоскогубцы
- .
- строит нож. Дрель
- Карандаш, рулетка и линейка.
Подготовка основания
Перед тем, как начать укладку паркета с подогревом, необходимо провести тренировочную базу.Он включает в себя следующие процессы:
- Демонтаж старых покрытий и вывоз мусора.
- Выравнивание пола при необходимости.
- Разметка мест электропроводки и установка термостата.
После выполнения этих процессов вы можете перейти непосредственно к установке пола, процесс делится на несколько этапов, а именно:
- улучшение изоляции
- Подготовка сайта для регулятора температуры.
- Укладка пленки.
- Изоляция нарезать порциями.
- Проверка проводки и системы.
- И в итоге укладка ламината.
Теперь рассмотрим подробнее каждый шаг.
Расположение изоляционного материала
Во-первых, после выравнивания пола несут гидроизоляционное устройство, чтобы избежать воздействия влаги с нижнего яруса пола. Научиться выполнять гидроизоляцию в отдельной статье.
Далее необходимо обеспечить теплоизоляцию, которая предотвратит потерю тепла.Потому что желательно выбирать светоотражающий материал. Это значительно снизит энергозатраты, одновременно повысит эффективность нагрева.
Можно использовать практически любой материал, его желательно свернуть, его нужно уложить металлизированной стороной. Учитывая экспертное мнение по выбору подложки, он становится лучшим из специальной полиэтиленовой пены (изолон) толщиной от 2 миллиметров.
Кроме того, Вы также можете использовать неотражающие и изоляционные материалы, например, пробковые ткани.Такое будет чуть менее эффективно, но дешевле.
Единственное, не рекомендуется использовать утеплитель на основе фольги, поскольку они крайне неэффективны в этом случае.
при монтаже швов рекомендуется герметизировать металлизированной лентой.
Строительство помещения для термостата
Следующий этап — подготовка площадки, где будет установлен термостат напольного отопления, выполняет следующие функции:
- температурный уровень контроля и настройки.
- Программирование ВКЛ и ВЫКЛ.
- Настройка температуры и поддержки отопления.
Что касается места, мы определились с дальнейшим этапом подготовки покрытия, теперь необходимо сделать углубление в стене, чтобы установить регулятор, и провести к нему для дальнейшего подключения проводки.
Далее подготовьте схему укладки и укладки проволоки пола.
Укладка пленки
Теперь пришло время для прямой укладки напольного отопления под паркет.Самостоятельная установка осуществляется строго по заранее оговоренной схеме. Ниже вы можете увидеть пример такой схемы или даже взять ее на борт:
Как уже упоминалось, стайлинг проводится только на нужном участке комнаты, там, где нет мебели. Отметим, что непосредственно устройство подогрева пола может быть выполнено в двух вариантах:
- Ставка на 5-% пространства для дополнительного отопления, в случае первичного источника.
- На 80% площади, если планируется использовать пленку в качестве основного обогревателя пола.
Рассмотрим второй вариант укладки, когда речь идет о полном нагреве. Работы выполняются следующим образом:
- Предварительно разложить пленку (для удобства можно разрезать на запланированных участках (важно обрезать только белые полосы между нагревательными секциями). Длина звуковой полосы не должна превышать 8 м.
- Важным фактором является смещение от стены не менее 20 сантиметров, при наличии обогревателей от них нужно отступить не менее метра. По окончании раскладки
- отмечается место, где будут проходить соединения, и отчерчиваем проводку пути.
- После нанесения отметок оборудует выемку и проводку для датчиков температуры.
- Следующий фильм положен, Усилены вниз, соединения скреплены клейкой лентой. Ни в коем случае нельзя, чтобы зоны нагрева были настроены друг на друга.
Изоляционная пленка для сайтов
Далее, чтобы избежать возможных коротких замыканий и повреждения системы, необходимо изолировать пространство, в котором был произведен разрез.
Для этих целей используется асфальтовая мастика или лента на основе битума. Процесс осуществляется следующим образом ::
- Отрежьте кусок теплоизоляции необходимой прямоугольной формы.
- размер сегмента должен быть немного больше, чем изолируемой зоны.
- В самой пленке сделайте небольшое отверстие, которое будет служить для крепления, нажав на нагреватель.
- изолируйте и закрепите, затем заклейте верхнюю часть лентой.
Стоит отметить, что то место, к которому будет подключаться проводка, на данном этапе мы оставляем открытым, поскольку для этого нужно будет установить зажимы и провода.
Электромонтаж и его тестирование
Теперь вам нужно подключить систему к источнику питания и проверить работоспособность. Давайте рассмотрим отдельно два процесса.
системное соединение
для подключения к системе работа выполняется следующим образом:
- Предварительно сделана выемка в изоляции, на которую будут установлены провода. От центра проволоки должен идти к цоколю, а затем отображается на контроллере.
- Важным фактором является обеспечение полного погружения в изоляцию провода, чтобы избежать давления на настил проводки.В противном случае в течение довольно короткого периода проводка будет уничтожена, и работу придется переделывать.
- Кроме того, это увеличивает риск кругооборота, может и действительно портит всю систему и создает опасность возгорания.
- Провода проложены вдоль каналов, а затем закреплены скотчем.
- Далее пленочные зажимы подключены. Они вставляются между пленкой и медным проводником. Не рекомендуется прикреплять их непосредственно к проводке, поскольку существует большой риск повреждения самой пленки.
- Далее с конца провода снимается изоляция, она подается на клемму и вставляется в нее, нажимая клещи.
- Подключение осуществляется параллельно, для этого используются два отдельных провода. Рекомендуется брать кабель разного цвета, чтобы не перепутать.
- Таким образом, один соединен с правой стороны пленки, второй — с левой.
- Далее место изолируют составом и закрепляют липкой лентой.
подключить термостат
Следующий шаг — подключение термостата.
- Прежде всего датчик температуры подключается к пленке, размещаясь в центральной части. Это миниатюрный термометр, который отправляет отчеты о состоянии температуры системы на термостат.
- Как я уже упоминал ранее, необходимо подготовить отверстие, в котором он также утонет, так как провода расположены выше уровня изоляции. При необходимости прогните провод, следует подготовить каналы с плавным поворотом, чтобы кабель сделал не ломается со временем.
Сразу после установки датчика необходимо начать подключение термостата:
- Рекомендуется устанавливать контроллер постоянно, подключая его напрямую к источнику питания, но допускается использование розеток.
- Суммирующая проводка подготовлена к углублению в стене, два провода соединены с контактами главного контроллера.
- Для второй пары контактных проводов суммирования пленки. Терминал заземления соединяется, но он не подключается к контроллеру.
- Далее зафиксируйте контроллер в нише, после теста можно провести смесь с клеевым креплением или геметиком.
тест системы
Заключительным этапом, который выполняется перед началом укладки напольного покрытия, становится проверка системы теплого пола.Для этого:
- включить его, установив температуру в 30 градусов.
- Внимательно осмотрите крышку. Должны быть полностью отсутствуют какие-либо искры.
- Также проверьте уровень нагрева, он должен быть одинаковым на всех участках. Тестирование проводится с помощью специального тестера.
- Если дефекты не обнаружены, значит система в норме и установка прошла успешно.
После успешного тестирования необходимо покрыть всю поверхность полиэтиленовой пленкой, которая будет выступать в качестве гидроизоляции, а кроме того уменьшит износ нагревательных элементов.Также можно использовать рулонный гидроизоляционный материал, который обеспечит дополнительную теплоизоляцию и др.
Установка подогрева пола под паркет завершена, и вы можете начать укладку самого покрытия, но есть ряд факторов, которые следует учитывать.
Что нужно знать при укладке паркета на пол с подогревом?
- При укладке нужно работать максимально осторожно, чтобы не повредить пленку под полом с подогревом.
- Перед выбором чехла проконсультируйтесь со специалистом.
- Также обязательно уточните у, как укладывать паркет на пол с подогревом.
- После завершения укладки ни в коем случае нельзя сразу включать систему, нужно дать полу нагреться до комнатной температуры, и только после этого подключить пол к сети.
- Обязательно оставьте небольшой зазор между ламинатом и стенами, что обеспечит вентиляцию системы.
Инструкция по укладке напольного отопления
При работе с такой системой, как инфракрасный теплый пол, следует учитывать ряд факторов, которые, несомненно, важны:
- Любые монтажные работы могут нести только положительные температуры, при этом влажность воздуха должна быть более 60%.
- Перед подключением пленки к сети необходимо тщательно, желательно несколько раз, проверить все места изоляции и контактные зоны, отсекая целостность и герметичность.
- Ни в коем случае нельзя подключать к сети свернутую пленку или в том случае, когда полосы лежат друг на друге.
- Если зона повреждения пленки с графитовым наполнителем, необходимо немедленно изолировать поверхность с обеих сторон.
- Система не может быть установлена на влажные основания.
- Когда, в случае утечки воды (затопления), проходящего под полом, вы должны немедленно выключить его, отсоединить от сети и дать ему высохнуть естественным образом.
- В конце рабочего эскиза приведена схема размещения всех проводов и полос пленки, как было показано на практике, такой шаг очень важен и полезен в будущем.
- По уложенному теплому полу нельзя ходить в обуви.
- Установите датчик температуры на полосу, в любом случае он не кирпичен, он должен быть на краю, чтобы его можно было легко заменить при необходимости.
вывод
Теперь вы знаете, самостоятельно устраивайте теплый пол под паркетом. На самом деле, процесс довольно прост и быстр, важно подходить к нему с максимальной осторожностью. В заключение здесь можно найти видеоинструкцию по установке инфракрасного пола.
Видео:
Видео:
Видео:
Видео:
Видео:
,
Номинальная мощность: 220 Вт / м2 (+ -10%), ширина 50 см, поэтому она составляет около 110 Вт / м.
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50см
Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)
В коплект входит:
1м2 х нагревательных пленок (2м х 0.5 м)
1 шт. Х термостат (в комплект входит 3 метра внешнего датчика)
4 шт. Х зажимов
1 рулон х изоляционной пасты (0,3 м)
1 рулон х изоляционная лента (15м)
Преимущества: инфракрасная пленка из углеродного волокна:
Инфракрасный луч является одним из наиболее способных к глубокой коже и подкожной клетчатке при всем солнечном освещении. Из-за близости дальнего инфракрасного луча и частоты человеческих клеток и молекулярной вибрации, после проникновения «света жизни» в тело, резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.
Кроме того, некоторые вредные вещества в организме человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.
Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция
Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в восстановлении состояния физиологического равновесия, восстановлении и улучшении локальной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.
Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.
Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.
Простая конструкция, долгий срок службы, экономия денег, эпохальное отопление новых продуктов, ежедневное потребление 0,1-0,15 градуса на квадрат (6-8 часов)
1. Электрическая пленка номинальной мощностью 220 Вт / кв. С полной нагрузкой около 0,22 градуса в час
2. Простота установки, их самостоятельная установка, будет обычная проводка может быть, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас есть товары, вы можете выбрать.
3. Подходит для плитки, деревянные полы, пол из кожи, ковров и других сред.
Приложения:
Реальные фотографии:
Примечание. Вновь созданный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены в случайном порядке.Характеристики пленки точно такие же, разница только в этикетке. Спасибо !!!

О доставке: если вам нужна быстрая доставка, например, через FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, как правило, это намного дешевле, даже бесплатная доставка с быстрой доставкой.
Примечание:
Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощность (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
Rated Products (Нажмите на картинку, чтобы проверить):
1) Принадлежности для установки нагревательной пленки:
1) Пожалуйста, нажмите на картинку, чтобы купить термостаты
2) Wi-Fi Mobile APP контролируемые термостаты
Примечание:
Чёрный термостат имеет красный или белый текст, отправленный случайным образом.
,
Номинальная мощность: 220 Вт / м2 (+ -10%)
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50 см / 80 см (если вам нужна ширина 100 см, пожалуйста, свяжитесь с нами)
Толщина: 0,338 мм (есть продавцы, продающие 0.25мм пленка вместо 0.338мм пленка)

Почему выбирают нагревательную пленку Far Inred?
Rated Products (Нажмите на картинку, чтобы проверить):
1) Принадлежности для установки нагревательной пленки:
2) Маршевые термостаты:
Нажмите на картинку ниже, чтобы выбрать термостат
,
1 кв. М. Новый инфракрасный пол с подогревом Система пола Карбоновая нагревательная пленка для обогрева дома, теплая зима
Номинальная мощность: 220 Вт / м2 (+ -10%)
Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц
Ширина: 50 см
Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)
Пакет включает в себя: 1 м2 х нагревательной пленки (без аксессуаров)
Мы также продаем нагревательную пленку шириной 80 см и 100 см, нагревательную пленку 280 Вт / м2 и 400 Вт / м2. Хотите узнать больше, пожалуйста, свяжитесь с нами.
================================================== =================================
реальных фотографий:



Нажмите на картинку ниже, чтобы найти нужные термостаты:

Руководство по установке:
Производственный цех
