Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

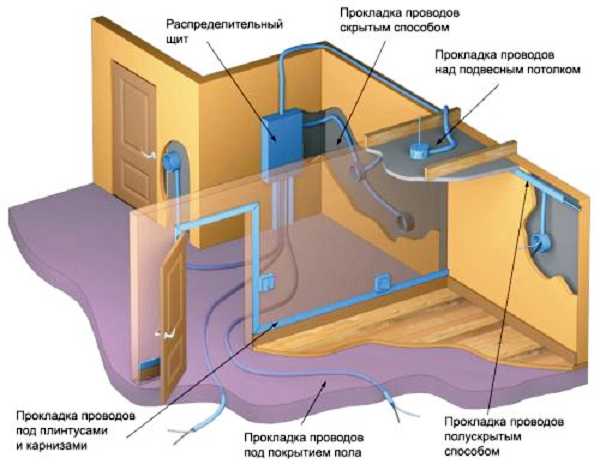

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

  • Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
  • Открытая проводка имеет определенные преимущества:
    1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
    2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
    3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

  • Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
  • Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
  • Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

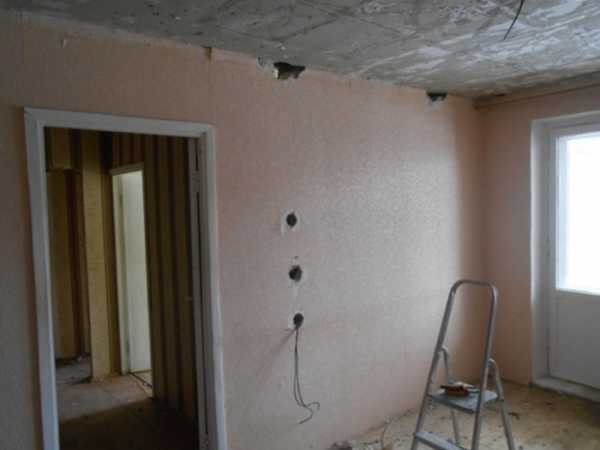

Скрытая проводка

Итак:

  • Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
    1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
    2. Не занимает свободного пространства в наших и без того маленьких квартирах
    3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
    4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
  • Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
  • Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

  • Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

  • Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
    Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

  • Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм2.
    Соответственно для групп на 16А не менее 1,5 мм2. Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм2. В то же время минимальное сечение провода группы не должно быть ниже 1 мм

2.

Монтаж электропроводки

Итак:

  • Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.

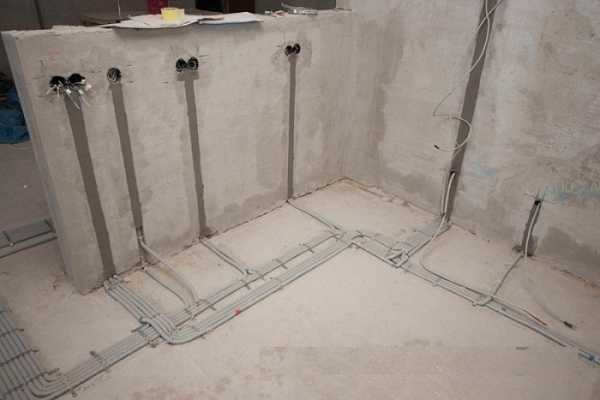

    Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
  • Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
    Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

  • При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
  • При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.

Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

elektrik-a.su

Схема электропроводки в двухкомнатной квартире. Пример расчета

В двухкомнатных квартирах старых панельных домов часто приходится сталкиваться с несовершенной электрической проводкой, не способной в достаточной мере выдерживать нагрузку современных электроприборов. В такой ситуации актуальна ее замена на новую проводку.

Либо в совершенно новой квартире также следует озадачиться разводкой электрических кабелей.

Этапы разводки кабелей по помещениям двухкомнатной квартиры

Разводку кабелей по помещениям двухкомнатной квартиры следует проводить по следующим этапам:

  • составление схемы разводки;
  • расчет числа требуемых материалов, электрической фурнитуры;
  • разметка, а также штробление стен;
  • крепление кабельных проводов;
  • установка выключателей, розеток, а также распределительных устройств;

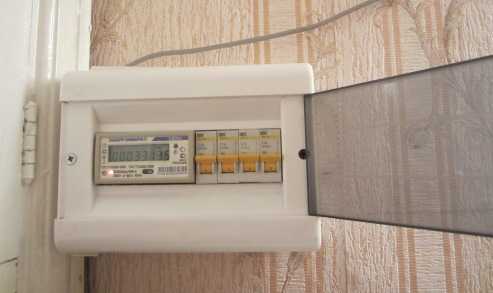

  • сборка вводного щитка;
  • прозвонка собранной линии с помощью мультиметра.

Подробнее остановимся на составлении схемы. Схема разводки электропроводки в квартире может быть составлена своими руками с учетом некоторых рекомендаций.

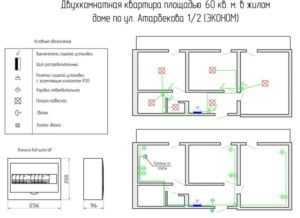

Пример расплонировки проводки в двухкомнатной квартире

Советы по составлению схемы

Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток.



различные элементы обозначения на схеме

За начальную точку схемы обычно принимают место расположения распределительного щитка, который зачастую находится в коридоре недалеко от входной двери. При составлении схемы своими руками рекомендуем воспользоваться следующими советами:

  1. Линии электропроводки в квартире принято проводить строго по вертикали или по горизонтали, что способствует снижению рисков их повреждения при сверлении стен с различной целью.

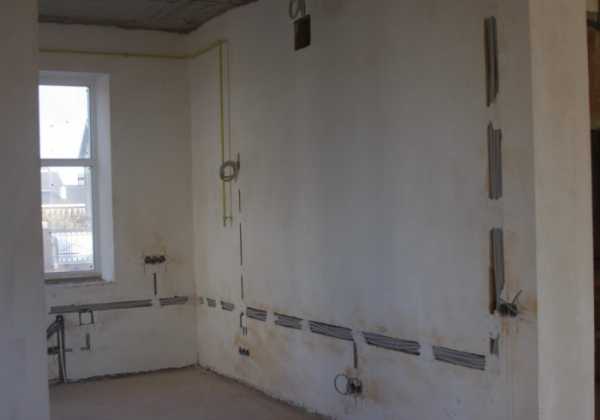

    делаем проводку горизонтально или вертикально

  2. Прокладывать линию электропроводки лучше в 20 см от потолка либо по полу при помощи специального электротехнического плинтуса.
  3. Линию освещения и силовую линию рекомендуется условно разделить на несколько групп с подключением на каждую группу отдельного автоматического выключателя. К примеру, один автоматический выключатель будет отвечать за освещение ванной и коридора, а другой – за свет в кухне, спальне и гостиной. Схема линии розеток в двухкомнатной квартире также должна быть разбита на группы.

    пример схемы проводки и однолинейной схемы с различными группами подключения

  4. Каждая комната (кроме ванной) должна быть оснащена собственной распределительной коробкой. В ванную комнату разводку электрической проводки рекомендуется сделать из распределительной коробки, расположенной в коридоре.

    на схеме видно синими кружечками отмечены распредкоробки на каждую комнату

  5. Если хозяин квартиры хочет сделать освещение балкона своими руками (так как застройщиком это не предполагается), можно вывести отдельный кабель из распределительной коробки, находящейся в соседней комнате.

    пример расположения проводки в двухкомнатной квартире и питание балкона

  6. В случае большой извилистой комнаты освещение лучше делать с помощью нескольких светильников, которые будут управляться от двухклавишного выключателя. Если это условие не выполнить, то освещение в квартире может быть недостаточным.
  7. В процессе монтажа розетки обычно рекомендуется располагать в 30 см от уровня пола, но они также могут располагаться и на большей высоте (к примеру, над рабочей поверхностью стола). На каждые 6 м2 комнаты рекомендуется устанавливать не менее одной розетки. А в кухне лучше сделать столько розеток, сколько там имеется бытовой техники (обычно 5-6 штук).

    расположение розеток в комнате

  8. Перед составлением схемы разводки своими руками тщательно спланируйте будущее расположение мебели и техники по комнатам, чтобы в дальнейшем избежать перекрытия мебелью розеток или не доставание шнуров от бытовой техники к источникам питания.
  9.  В схему разводки необходимо в обязательном порядке включить УЗО (устройство защитного отключения), рассчитанное на 30 мА. Для ванной лучше установить дополнительное УЗО на ток 10мА. Оно сможет защитить кабели от перегревания при коротком замыкании, утечке тока или при перенапряжении сети.

    Пример однолинейной схемы квартиры с защитным УЗО после счетчика

Для составления схемы разводки электропроводки в квартире своими руками в первую очередь необходимо учитывать возможную нагрузку.

Однолинейная схема проводки разделена на несколько групп

Расчет этой нагрузки не имеет правил и норм, а производится самостоятельно с учетом потребностей хозяев квартиры.
Рассмотрим в качестве примера возможную нагрузку на электрическую проводку в гостиной комнате. Там может находиться кондиционер, телевизор, компьютер, а также временно подключаться другие электроприборы (утюг, фен и др.).

Сумма мощностей каждого из этих приборов составит приблизительно около 3 кВт. Помимо этого, в гостиной есть сеть освещения. Это может быть люстра мощностью на 400 Вт и 6 светильников мощностью по 60 Вт. В сумме выходит 760 Вт.

Получается, что суммарная мощность, которая требуется на гостиную, составляет 3760 Вт. Затем производим такой же примерный расчет для других помещений квартиры и складываем все полученные значения.

Итого может выйти около 10 кВт, если не больше.
Эта суммарная мощность получается при использовании одновременно всех электроприборов в квартире, что бывает исключительно редко. Данный расчет потребуется для дальнейшего распределения возможных нагрузок по группам.

Пример разводки в квартире с кабелем разного сечения

Выбор схемы питания для квартиры

После расчета мощности возможной нагрузки в квартире необходимо приступить к распределению нагрузок по группам. Но для этого требуется знать вместо мощности электрический ток. Исходя из закона Ома, где Р – мощность, а U – напряжение сети (то бишь 220 В) получаем, что электрический прибор мощностью 1000 Вт будет потреблять ток равный 4,55 А.

Пример планировки электропроводки двухкомнатной квартиры разделенной на группы розеточной и освещения

Для запаса прочности кабеля округлим значение до 5 А.
Теперь следует распределить нагрузки. Исходя из п. 6.2.6 ПУЭ для питания сети освещения и розеток, должны использоваться автоматические выключатели, рассчитанные на ток не больше 25 А.

При этом по п. 6.2.3 ПУЭ не разрешается от одного автоматического выключателя питание больше 20 розеток и ламп. Вследствие этого группу освещения зачастую запитывают от автомата, рассчитанного на номинальный ток 16 А.

Этот же пункт ПУЭ предусматривает считать многоламповую люстру одним подключением.

Стоит отметить, что необязательно производить распределение на группы розеточную и освещения. В процессе монтажа многие производят распределение по комнатам. Главное в этом равномерные подключения нагрузок.

Получается, что 1 или 2 группы освещения будут запитываться от автомата на 16 А и 2 или 3 группы розеток – от автомата на 25 А.

Правила распределения групп нагрузок своими руками

  1. Во-первых, так как розетку в ванной необходимо устанавливать через УЗО, то будет целесообразнее подключить ее к группе розеток кухни.
  2. Во-вторых, если в квартире предусматриваются подключения нагревательных приборов мощностью более 2,5 кВт, их целесообразнее будет запитывать от отдельного автоматического выключателя нужной мощности.
  3. В-третьих, при наличии трехфазной сети различные группы лучше запитывать от разных фаз. Это лучше делать своими руками, если исключена вероятность путаницы. Если вы не очень уверены в своих знаниях, лучше тогда запитывать от одной фазы.

Схема электрической проводки двухкомнатной квартиры своими руками не так и сложна и предусматривает до 4 групп нагрузок. По этой причине в процессе монтажа может возникнуть путаница, поэтому группы нужно монтировать поочередно.

infoelectrik.ru

Схема электропроводки в двухкомнатной квартире панельного дома

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

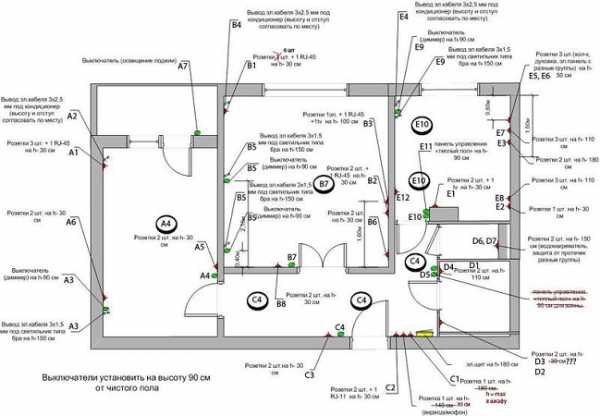

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Чтобы составить схему проводки самостоятельно, рекомендуем изучить следующие статьи:

  1. Как расположить розетки в квартире: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
  2. Правильное расположение светильников на потолке: https://samelectrik.ru/pravila-razmeshheniya-svetilnikov-na-potolke.html
  3. Как составить схему электропроводки перед ремонтом: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Также возможно вам пригодится схема сборки распределительного щита (один из вариантов):



Единственное отличие — в вашем случае будет больше однополюсных автоматов, т.к. скорее всего групп розеток будет больше. Или же просто на одном автомате будет больше потребителей, если нагрузка не будет превышать 3,5 кВт на один автомат. Как мы и указывали в рекомендациях, розетки были разделены на несколько групп, дополнительно проводка защищена УЗО и реле напряжения. Последнее защитит квартиру от перенапряжения и выхода техники из строя при обрыве нулевого провода, что является нередкой ситуацией в старом жилом фонде.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Нравится(0)Не нравится(0)

samelectrik.ru

Схема электропроводки в двухкомнатной квартире + фото

Главная » Схемы » Схема электропроводки в двухкомнатной квартире

Если вы решили заменить проводку в хрущевке, тогда перед выполнением работ вам необходимо изучить схемы электропроводки в двухкомнатной квартире панельного дома. Схема электропроводки в двухкомнатной квартире поможет вам выполнить качественную проводку.

Теперь мы представим вашему вниманию современные проекты размещения розеток, выключателей и распределительных коробок. Также мы расскажем основные рекомендации по составлению электрической схемы своими руками.

Как самостоятельно начертит план?

Если вы желаете самостоятельно начертить план размещения розеток, выключателей и распределительных коробок. В двухкомнатной квартире вам необходимо учесть следующие моменты:

  • Не следует устанавливать один автоматический выключатель. Вам нужно два выключателя. К одному будут подключаться розетки, а ко второму выключателю будет подключена линия освещения. Схема розеточной линии в 2-х комнатной хрущевке также должна быть разделена на несколько групп.
  • Чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире вам следует использовать ксерокопию схемы жилья. В этом документе вы сможете найти чертеж всех комнат. Именно поэтому у вас больше не возникнет проблем с монтажом.
  • Высота установки розеток должна нормироваться по ГОСТу. Также вы можете руководствоваться правилами ПУЭ. Благодаря этим документам вы сможете найти оптимальный вариант размещения.
  • Каждая комната обязательно должна иметь собственные розетки. Только ванная комната не должна иметь распределительную коробку. В ванной комнате повышенная влажность и поэтому вам лучше поместить распределительную коробку в коридоре. Оттуда вы сможете выполнить разводку освещения и розеток.
  • Обычно застройщики не проводят электричество на балкон. Если вы приобрели себе новую квартиру, тогда разводку электропроводки вам необходимо сделать самостоятельно. Если вы делаете замену электропроводки и вам необходимо вывести свет на балкон, тогда лучше установить дополнительную распределительную коробку.
  • Щиток обязательно должен иметь защитную автоматику. Они способны защитить электропроводку в двухкомнатной квартире от перенапряжения или замыкания.
  • Если ваша комната извилистая, тогда вам лучше будет установить несколько светильников. Они будут управляться с помощью двухклавишного выключателя. В другом случае освещение в квартире будет недостаточным.

Это основные рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома. Теперь мы хотим представить вашему вниманию два типовых проекта электропроводки в двухкомнатной квартире. Если вам будет интересно, тогда можете прочесть про схему электропроводки в трехкомнатной квартире.

Схема электропроводки в двухкомнатной квартире

Теперь мы предоставим вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как видите, на схеме, если в вашей квартире присутствует извилистый коридор, тогда необходимо установить несколько люстр. Они способны сделать ваше освещение качественным. Больше всего розеток должно располагаться на кухне. В этой комнате присутствует огромное количество бытовых приборов и поэтому лучше всего установить 6 розеток. Этого количества будет достаточно для подключения бытовой техники.

Мы надеемся, что эти чертежи станут для вас полезными. Если вы столкнулись со сложностями при составлении схемы электропроводки в двухкомнатной квартире панельного дома, тогда можете задать нам вопросы.

Читайте также: схема подключения двухклавишного выключателя.

vse-elektrichestvo.ru

Схема электропроводки в квартире панельного дома

Типовая схема электропроводки в 2-х комнатной квартире

19.03.2015 нет комментариев 35 659 просмотров

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы. мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику »! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Нравится( 0 ) Не нравится( 0 )

Схема разводки электропроводки квартиры

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N – это рабочий ноль. L1,L2,L3 – это номера фаз. PE – это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

  1. Пластмассовый корпус щита
    2. Зажимные элементы нулевых рабочих проводников
    3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
    4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
    5. Выключатель дифференциального тока (УЗО)
    6. Автоматы
    7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт». по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.

Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.

Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Схема электропроводки в панельном доме

Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

  1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

  1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

  • истечение срока службы провода
  • увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
  • угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Схема проводки електричества в панельном доме

Опубликовано 07/11/ | Автор: admin

Электромонтажные работы часто имеют некоторые особенности, которые во многом зависят от типа дома, где они проводятся. Работы по монтированию проводки имеют некоторые особенности, которые зависят во многом от самого типа дома, где их проводят. Только высококлассный профессионал может понимать, что, к примеру, в старых домах панельного типа, схема проводки основывалась на магистральных линиях.

Первая их этих магистралей отвечает за освещение в комнатах, в то время как вторая за обеспечение розеток электрическим током. По этой причине, электромонтажные работы лучше всего доверять высококвалифицированным электрикам, которые имеют большой опыт в решении таких задач. Наличие специального, профессионального инструмента, хорошее знание ГОСТ и СНиП дает возможность мастерам дела производить прокладку проводки и делать установку комнатных розеток быстро и качественно. Но главное, чтобы виды подобных работ выполнял высококлассный мастер.

Схема проводки в панельном доме и особенности прокладывания кабеля в домах панельного типа:

В нашем мире человек привык пользоваться огромным количеством бытовых приборов, которые могут потреблять большое количество электроэнергии. Бывает так, что старая проводка не рассчитана на подобные нагрузки, и поэтому ее следует заменить. Опасность несет не только моральный, но и фактический износ изделий, который способен привести к возникновению замыкания. Что касается прокладки электрической проводки в домах панельного типа, следует помнить, что в большей части случаев, монтаж электропроводки делается скрытым способом и коммуникации, которые расположены внутри стен, расположены под штукатуркой. Это ощутимо усложняет ремонт и саму замену электропроводки.

В панельном доме, замена электропроводки производится закрытым способом, ведь это гарантирует безопасность жильцов квартиры. Данный способ предполагает, что провода прячутся внутри конструкций и стен. Отсутствие проводки на виду не только увеличивает безопасность жилья, но также улучшают эстетичность помещений целиком. Проще заменить проводку, если она вся находится в полиэтиленовых трубах, а те, в свою очередь, идут в бетонных перекрытиях и стенах. Новая проводка проходит по таким же маршрутам. Если в помещении необходимо установить новый выключатель или разетку, а подводящей трубы нет в наличии, при помощи перфоратора по периметру стены прокладывается штроба, в нее ложат кабель (защищенный гофрой), и все это фиксируется с помощью строительного раствора.

Нормативы, схемы и правила устройства разводки

Как только становится вопрос о том, чтобы заменить проводку в доме, первые мысли, которые посещают: а как выглядит схема проводки в этом доме? Как происходит разводка? Ведь в разных домах она может быть выполнена по-разному, с учетом материала стен и перекрытий, а также давности постройки. Для того чтобы качественно выполнить работы по ремонту, замене или прокладке новой электропроводки, понадобятся схемы электропроводки в доме. Именно с ними необходимо ознакомиться в первую очередь или составить новые, если того требует ситуация.

Содержание

Способы прокладки электропроводки ↑

В те времена, когда строились типовые панельные дома, не предусматривалось использование такого количества мощных электроприборов в каждой квартире, как это происходит сейчас. Поэтому разводка электропроводки в доме производилась по неприемлемой для современной жизни схеме.

Во-первых, вводный кабель был алюминиевым с одинарной изоляцией. Если в квартирах предусматривались газовые плиты, то сечение этого кабеля было 2,5 мм 2. Для обеспечения работы множества многомощных потребителей, таких как холодильник, стиральная машина, кондиционер, микроволновая печь, электрический обогреватель, этого недостаточно. Если же предусматривалась установка электрических плит в квартирах, тогда подводился кабель 4 мм 2. что уже намного лучше. Но опять же, материал вводного кабеля – алюминий, а он очень быстро нагревается. В современных домах вместо него используют полностью медные провода.

Во-вторых, разводка проводки производилась «покомнатно». Из щитка – автомата расходились кабеля по отдельным группам. Например, таким: «коридор – санузел – кухня», «комнаты» и «электроплита». При этом сечение групповых проводов составляет 2,5 мм 2. провода изготовлены из алюминия, а номинал автоматов – 16 ампер. И здесь «выплывают» несколько проблем:

  • На сегодняшний день применять алюминиевый кабель менее 16 мм 2 запрещено.
  • Одинарная изоляция старых кабелей неприемлема, потому что от перегрева они могут загореться.
  • Такая схема проводки не способна обеспечить работу всех электроприборов. Дело в том, что цепи должны делиться не по комнатам, а по потребителям. Например, отдельный кабель для стиралки, отдельный для кондиционера, отдельный – для электрической плиты, при этом отдельный – для штепсельных розеток, сети освещения.

Схема электропроводки в панельном доме на примере одного этажа

Схема электропроводки квартиры в типовом панельном доме – пример

Непосредственно по квартире проводка может разводиться несколькими способами.

Первый вариант. Проводка расходится по полу в специальных штробах – канавках, которые имеет заводская бетонная плита. Обратите внимание, не выштробленная перфоратором, а выполненная на производстве. Сверху укладывается деревянный пол на лагах. По стенам проводка поднимается либо в скрытых канавках, либо поверх плиты и скрыта штукатуркой. На потолке она, скорее всего, закреплена таким же способом. Либо проходит сквозь отверстие в плите перекрытия. Подрозетники при этом – наружные. Такую проводку можно заменить, хоть и придется повозиться.

[include id=#187 1#8243 title=#187 Реклама в тексте#187 ]

Второй вариант. Проводка к розеткам расходится по полу, как в первом варианте. А проводка к сети освещения вмурована в стяжку пола верхнего этажа. При замене такого варианта придется кабель, ведущий к осветительным приборам, «пускать» открытым способом и затем прятать в штукатурку, а на потолке – за гипсокартонный навесной потолок.

Важно! Выполняя замену проводки в типовых панельных домах, учтите, что Постановлением Правительства Москвы № 508-ПП от 25.10. запрещено устройство штроб в стеновых панелях и плитах перекрытий под размещение проводки. В таком случае можно выполнять прокладку кабеля только открытым способом в кабель – канале или коробе.

При обустройстве проводки в старом панельном доме самым оптимальным будет сделать новую схему разводки и заменить все провода медными, а также установить автоматы.

Важно! Если дом настолько старый, что в нем силовой кабель, который подходит к щитку квартиры, не имеет провода заземления, а Вы полностью замените проводку в квартире на современную трехфазную, заземление работать не будет.

Современный вариант разводки ↑

Во всех новостройках и домах, прошедших капитальный ремонт электропроводки, вводной кабель обязательно имеет три провода: фазу, ноль и заземление. Согласно ПУЭ минимальное сечение такого медного кабеля должно составлять 2,5 мм 2. Но на практике чаще всего используют кабеля 4 мм 2 и 6 мм 2 .

При этом схема разводки выполняется не «покомнатно», а по группам потребителей. Для примера приведем возможный вариант разводки для 3 – х комнатной квартиры:

  1. Группа «розетки» (первая, вторая и третья комната).
  2. Группа «кухня» розетки для мощных потребителей (холодильник, электрочайник, микроволновая печь).
  3. Группа «освещение» одна половина квартиры и вторая половина.
  4. Группа «мощные потребители» электрическая печь, бытовой кондиционер, стиральная машина.
  5. Группа «опасные мощные потребители» джакузи, теплые полы, ванная комната.

Размещение штепсельных розеток можно запланировать заранее, они должны располагаться в местах, где удобно подключать переносные электроприборы. При этом розетки должны быть в достаточном количестве. Для подключения они объединяются в группы по 3 – 5 штук. К ним подводят медный кабель ВВГнг 3*2,5. Подключение происходит не последовательно, друг от друга, как это было раньше, а через распределительные ответвительные коробки. Для защиты такой группы достаточно автомата на 25 ампер.

Для группы «освещение» применяется кабель ВВГнг 3*1,5. Чаще всего приборы освещения даже на всю квартиру не настолько мощны, чтобы ставить на них автомат номиналом 25 ампер. Вполне достаточно будет автоматического выключателя на 10 ампер.

Для многомощных приборов, которые большую часть времени стоят стационарно на одном месте, проводятся отдельные линии с автоматическими выключателями. При этом автоматы тщательно подбираются под номинальный ток приборов. Используется кабель ВВГнг с четырьмя жилами для трехфазной сети. Электрическая плита также не исключение, к ней подводится отдельный медный кабель сечением 4 мм 2 .

Для подключения регулятора системы «теплый пол» тоже понадобится отдельная линия кабелем ВВГнг 3*1,5 или ВВГнг 3*2,5 с индивидуальным автоматом.

Вся современная электропроводка прокладывается закрытым способом под стяжкой пола и по стенам в специальных гофрах или трубах. Хоть эта схема разводки требует большего расхода материала и больших трудозатрат, у нее есть существенные преимущества. В случае срабатывания автомата, обесточивается не вся квартира, а только та группа, в которой произошла перегрузка сети.

Схема электропроводки в частном доме ↑

К частному дому электропитание подходит чаще всего по воздуху, от линии 0,4 кВт.

Примерная схема подключения и распределения проводки при однофазном питании частного дома

Иногда к дому идет однофазное питание: непосредственно с опоры воздушной линии к вводному электрощиту подходят два провода: один – фаза, другой – совмещенный нулевой защитный и рабочий провод.

Примерная схема подключения и распределения проводки при трехфазном питании частного дома

К дому может подходить и трехфазное питание. В таком случае с опоры электропередач опускаются три фазы и один совмещенный нулевой защитный и рабочий провод.

[include id=#187 2#8243 title=#187 Реклама в тексте#187 ]

Раньше счетчики стояли всегда внутри дома, да и сейчас еще стоят, но в последнее время энергоснабжающие организации требуют устанавливать приборы учета на улице,непосредственно во вводном щите. Поэтому теперь в нем устанавливаются вводное УЗО или автоматический выключатель и электросчетчик.

Блок схема размещения проводки в частном доме (пример)

Непосредственно в доме устанавливается внутренний электрощит, к которому идет питающий провод с вводного щита. Именно внутренний электрощит является той точкой, из которой начинается питание всего дома. Точно так же, как и с современной проводкой в новых домах, электроснабжение разбивается на группы потребителей. Например:

  1. Группа «освещение» во всем доме или разбито по этажам, если коттедж большой.
  2. Группа «розетки» на весь дом или по этажам.
  3. Группа «мощные потребители» (силовая группа): стиральная машина, котел, бойлер, морозильная установка и т.д.
  4. Группа «хозяйственные нужды»: гараж, сарай, пристройки, подвал и др.

Обязательно устанавливаются отдельные устройства защиты для каждой группы.

Расчет электропроводки в доме ↑

Проект электропроводки в доме со всеми расчетами можно заказать у специализирующейся на этих работах организации. Но если уж решено сделать это самостоятельно, тогда вот несколько требований, которые необходимо соблюсти:

  • Правильно подобрать материал кабеля и его сечение.
  • Учитывать условия нагревания током с допустимым напряжением.
  • Проводка не должна создавать угрозу пожара.
  • Передача напряжения должна происходить с наименьшими потерями.
  • Проводка должна быть надежной и долговечной, при этом не требовать больших затрат на монтаж и эксплуатацию.

Важно! Чтобы подобрать правильное сечение проводов, необходимо точно знать, где и какие будут располагаться потребители. От их мощности будут зависеть характеристики кабеля.

Рассчитать сечения проводников и выбрать средства защиты можно с помощью таблицы №1.

Таблица №1. Расчет сечения кабеля и автоматов защиты

На данный момент в домах используют медные провода: для розеток – 2,5 мм 2. для освещения – 1,5 мм 2. для варочной поверхности – 6 мм 2 .

При расчете электропроводки соблюдайте соотношение номиналов автоматов защиты или УЗО и сечения проводов. Если в процессе эксплуатации готовой проводки Вы добавите мощных потребителей, и будет срабатывать автомат, нельзя просто заменить автомат на более мощный, необходимо менять как сечение кабеля, так и автомат. Либо необходимо сформировать еще одну группу и подвести к ней отдельные провода.

Видео: организация электроснабжения ↑

Создание схемы электропроводки в доме является обязательным. И дело даже не в том, что это требование соответствующих контрольных организаций, в последующей жизни она Вам пригодится. Ознакомившись со схемой разводки, можно легко выявить слабое место или причину замыкания и устранить ее.

Источники: http://dom-data.ru/skhema-provodki-v-panelnom-dome/, http://vdstroy.com/inzhenernye-sistemy/shema-provodki-elektrichestva-v-panelnom-dome.html, http://strmnt.com/dom/comm/electric/razvodka-i-sxemy-elektroprovodki-v-dome.html

Комментариев пока нет!

Источники: http://samelectrik.ru/tipovaya-sxema-elektroprovodki-v-2-x-komnatnoj-kvartire.html, http://elektrika-24.narod.ru/publ/skhema_ehlektroprovodki/1-1-0-12, http://restart24.ru/jelektirika/shema-jelektroprovodki-v-panelnom-dome-2.html

electricremont.ru

Электропроводка в панельном доме, схема

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

  • Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
  • Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
  • Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания  нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы  дома, даже  внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

  1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
  2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
  3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
  4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

bouw.ru

Схема электропроводки в квартире | Заметки электрика

В предыдущей статье «Схема электропроводки в квартире. Часть 1» мы рассмотрели схемы существующих старых электропроводок и их недостатки.

А теперь мы познакомимся с электропроводками, выполненным по современным нормам и требованиям (ПУЭ, ПТЭЭП).

Схема электропроводки квартир не могут быть совсем одинаковыми, потому что требования к электроточкам (розетки, выключатели, светильники) и заявленной мощности у каждого клиента (заказчика) свои. Но по принципу исполнения они могут быть схожи.

В статье про установку розеток и выключателей Вы узнаете, в каких местах и на какой высоте расположить розетки и выключатели.

Рассмотрим типовые схемы электропроводки для 2-комнатной квартиры.

В 2-комнатной квартире электропроводку можно разбить на 6 групп:

  • розетки комнат
  • розетки для кухни (достаточно мощные электроприемники — электрический чайник, посудомоечная машина, микроволновая печь и др.)
  • розетка для электрической плиты (делаем отдельным кабелем)
  • розетки для ванной комнаты (достаточно мощные электроприемники — стиральная машина, фен, полотенце-осушитель, теплые полы)
  • освещение одной половины квартиры
  • освещение второй половины квартиры

Если Вы не заказывали проект у специализированной фирмы, а делаете электропроводку в квартире своими руками, то не забывайте про основные моменты — заземление, установленная мощность электрических приборов, выбор сечение жил кабелей и применение современных защит, таких как УЗО или дифференциальные автоматы. Вашему вниманию представляю типовую схему электропроводки.



Типовая схема электропроводки в квартире

Типовая схема электропроводки в квартире

В данной схеме в оранжевых квадратиках указано сечение жил кабеля (кв. мм), в зеленых и синих квадратиках — номинальный ток (А) автоматического выключателя, дифференциального автомата и УЗО.

Номинальные токи автоматических выключателей рассчитаны в соответствие с сечением жил кабеля определенной группы. Для освещения используется сечение 1,5 кв. мм, для розеток — 2,5 кв. мм. Для электрической плиты закладываем большее сечение — 4 кв. мм.

Но если у Вас возникнут вопросы по выбору сечения проводников, то можно воспользоваться таблицей. Более подробно об этом написано в статье Как определить сечение провода?

Внимание!!! Это должен знать каждый! Применять провод ПУНП строго запрещено.

Зная тип материала (алюминий или медь), установленную мощность электроприемника и условия прокладки кабелей (на воздухе или в земле) самостоятельно выбираем сечение проводов.

После выбора сечения необходимо приступить к выбору марки провода или кабеля. Переходите по ссылке, там все подробно описано как это сделать.

На данной схеме не указано подключение электросчетчика, это отдельный вопрос, который мы рассмотрим в отдельной статье. Ввод в квартиру заложен сечением 10 кв. мм, но это сделано с большим запасом — обычно в своей практике вводной кабель использовали сечением 6 кв. мм или 4 кв. мм.

Вводной автомат установлен на номинальный ток 63 (А), а сразу же после автомата установлено УЗО с уставкой дифференциального тока 300 (мА). Сделано это с целью пожарной безопасности. Для защиты людей от поражения электрическим током в опасных помещениях (влажность) применяют УЗО с уставкой дифференциального тока от 10-30 (мА). В нашем случае УЗО установлены во всех розеточных группах.Такое решение будет правильным, но может оказаться дорогостоящим, поэтому моя рекомендация при ограниченном бюджете — в ванную комнату и кухню устанавливать УЗО необходимо в любом случае.

Обязательно прочитайте статью, как правильно устанавливать розетки в ванной комнате.

Группы освещения не снабжается УЗО, т.к. маловероятно случайное прикосновение с электрическими приборами, а также сам корпус светильников и люстр необходимо соединять с PE проводником.

Все вышеперечисленные коммутационные аппараты, в том числе и счетчик, помещаем в свой квартирный электрический щиток.

Квартирный электрощиток

Счетчик электрической энергии устанавливаем электронный, программируемый с несколькими тарифами (от 2 и выше). Устанавливается он просто и удобно на DIN-рейку. В следующих статьях Вы можете подробно узнать о том, как правильно купить электросчетчик и выбрать электросчетчик.

И еще забыл сказать. Помимо силовой электропроводки в квартире, нужно проводить совместно и монтаж низковольтных сетей, таких как телефонный и  антенный кабели, и витую пару к сетевой карте компьютера.

В конце статьи предлагаю Вам познакомиться с проектом схемы электропроводки магазина, в котором подробно рассмотрены все этапы монтажа от питающего кабеля до розеток.

P.S. Дорогие читатели моего блога, давайте немного посмеемся и отдохнем. Вашему вниманию представляю ролик про семейную жизнь…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
