Винтовые сваи: выпирают ли их грунтовые воды? Немного о мифах | Просто о строительстве

Говорят, винтовые сваи выпирают грунтовые воды, когда наступает зима. Миф это или реальная практика — читайте в нашем материале.

Сегодня хотим рассказать Вам о том, как быстро построить фундамент практически в любой местности, да еще и недорого, и качественно.

Речь пойдет о винтовых сваях.

Что это – универсальный фундамент для любого типа местности или экономия на бетоне? – Ответ в нашем материале!

Классический вид фундамента на винтовых сваях

Классический вид фундамента на винтовых сваях

Что такое винтовые сваи?

Впервые этот вид фундамента был применен в 1838 году при строительстве маяка на поверхности очень подвижного морского грунта и с тех пор этот вид фундамента приобрел всемирную популярность.

Как следует из названия, винтовые сваи, в отличие от своих бетонных собратьев, вкручивается в грунт, а не забивается. Это позволяет добиться не только глубокого проникновения, но и уплотнения грунта под сваей, что добавляет ей устойчивости даже в самых неустойчивых почвах.

Как видно, болотистая местность — не помеха для винтовых свай

Как видно, болотистая местность — не помеха для винтовых свай

Где применяют винтовые сваи?

Популярность данного вида фундамента обусловлена широтой ее применения, что даже на самой подвижной поверхности винтовые сваи оказываются достаточно устойчивыми, чтобы удержать на себе вес целого дома.

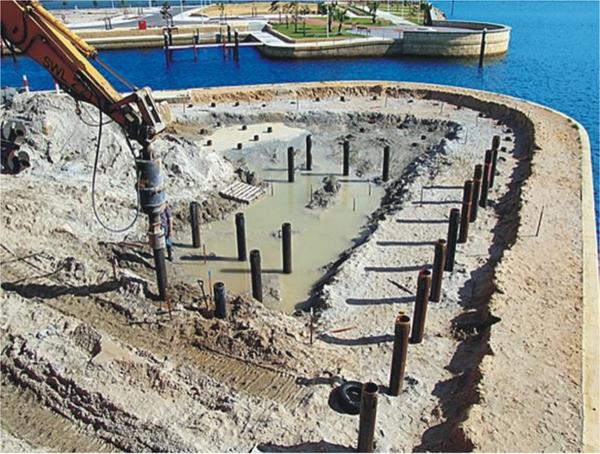

Винтовые сваи отлично чувствуют себя в воде и стоят много лет

Винтовые сваи отлично чувствуют себя в воде и стоят много лет

Например, их применяют при строительстве:

— на песчаных и низкоплотных грунтах;
— на грунтах с высоким уровнем грунтовых вод;
— на берегах, болотах и затапливаемых местностях;
— на значительных рельефностях: угоры, склоны, ямы, овраги и т. п.

Стоит отметить, что винтовые сваи вполне уверено себя чувствуют и в нормальных условиях и не уступают традиционным видам фундаментов в обычной среде, где плоский рельеф и уровень вод не выше нормы.

На уклоне использование винтовых свай в качестве фундамента и вовсе единственное малозатратное решение

На уклоне использование винтовых свай в качестве фундамента и вовсе единственное малозатратное решение

Особенности монтажа винтовых свай

При монтаже винтовых свай бывает такое, что винтовые сваи могут качаться, тонуть или их выпирает из грунта. Но технология винтовых свай тут ни при чем. Такой результат является следствием несоблюдения технологии монтажа и исследования грунта.

Строение на сваях качаются если:

  • Сваи не достаточно заглублены (ввинчены).
  • Был вырыт слишком глубокий приямок.
  • Сваи слишком высоко подрезаны над грунтом.
  • Малый диаметр сваи.
  • Не достаточное количество свай.
  • Мягкий (слабонесущий) грунт.

Сваи могут проседать если:

  • Присутствует слабонесущий грунт.
  • Были допущены ошибки в расчётах нагрузки.

Сваи выпирают, если:

  • Сваи вкручены не достаточно глубоко.
  • Лопасти оказались в зоне промерзания.

Чем хороши винтовые сваи?


— Возможность применения в любых условиях поверхности грунта и монтаж в любое время года;

— скорость возведения, тем более, практически сразу после возведения фундамента можно приступать к следующим этапам строительства, что сильно ускоряет возведение объекта;

— открытый подпол: нет плесени и подвод любых коммуникаций всегда возможен;

— экономия на выравнивании участка и составлении топографии;

А среди недостатков винтовых свай можно отметить следующее:

— в каменистом грунте возможно повреждение антикоррозийного покрытия при ввинчивании свай, однако, как говорят эксперты, эта проблема решается правильным подбором марки сплава;

— при кустарной установке свай результат может быть неудовлетворительным, так как при ручном монтаже крайне сложно выдерживать вертикаль.

В итоге, винтовые сваи — отличное решение для быстрого возведения надежного фундамента, который отлично чувствует себя как на ровной однородной поверхности, так и на болотистых почвах и склонах.

Читайте нас! Мы рассказываем о строительстве доступно и честно.

Какая длина винтовых свай необходима для фундамента?

Чтобы фундамент воспринимал нагрузки от здания и передавал их на основание лопасть сваи должна закрепиться в грунте с достаточной несущей способностью мощностью слоя не менее трех диаметров лопасти. Не менее важно при этом подобрать и правильную конфигурацию лопасти, которая минимально нарушит структуру грунта и позволит избежать снижения его несущей способности (подробнее «Ключевые принципы подбора параметров лопастей»).

Грунт с достаточной несущей способностью – имеющий относительно высокие прочностные и деформационные характеристики (подробнее о несущей способности грунта и о том, как она определяется в статье «Несущая способность винтовой сваи»). Он расположен всегда ниже глубины промерзания. Это связано с тем, что в большинстве грунтов в пределах этого слоя происходит действие сил морозного пучения. Что касается регионов с незначительной глубиной промерзания, то здесь необходимо учитывать толщину почвенно-растительного слоя.

Однако интересующий слой может быть расположен на более значительной глубине. Применять в этом случае длинные сваи или другой тип фундамента не всегда целесообразно с экономической точки зрения. Здесь нужна комплексная оценка грунтовых условий в верхней части геологического разреза. Если знать механические характеристики этого слоя, то можно подобрать такой тип фундамента и конструкцию сваи, которые обеспечат надежность и экономичность решения.

Однако если выполнять весь комплекс инженерно-геологических изысканий, то экономии можно не достичь, так как стоимость таких изысканий довольно велика. Как сказано выше, для принятия правильного решения достаточно получить только механические характеристики, поэтому из всего комплекса изысканий можно выполнить часть работ, что поможет значительно удешевить процедуру.

Определить механические характеристики грунта и уровень залегания слоя с достаточной несущей способностью возможно с помощью геотехнических и геолого-литологических исследований. Это простая и сравнительно недорогая процедура, включающая все необходимые исследования (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

Часто компании, которые строят фундаменты из винтовых свай, предлагают для уточнения условий участка выполнить пробное завинчивание, которое не является методом исследования грунта.

Для применяющих данный метод основным является принцип: «Если свая тяжело крутится на предполагаемой глубине установки, то ее несущая способность является достаточной», который не обеспечивает получение объективной информации о несущей способности. Во-первых, результаты очень сильно зависят от времени года, когда производят завинчивание, из-за влияния большого количества факторов, таких как: глубина промерзания, степень влагонасыщения и др.

Во-вторых, процедура пробного завинчивания не дает никакой информации о типе и свойствах грунта под сваей. Поэтому контроль величины крутящего момента (который может быть определен при пробном завинчивании) должен применяться лишь для подтверждения ранее полученной расчетом предельно-допускаемой нагрузки на сваю.

Как сделать свайный фундамент своими руками – СтройМастерская


Изготовление фундамента на сваях своими руками для многих домовладельцев остается единственно правильным решением при размещении строения на просадочных и не устойчивых грунтах…


При необходимости возведения строений на просадочных грунтах, имеющих пористую структуру и обладающих способностью в момент намокания  уплотняться либо наоборот терять плотность, встает сложный выбор правильного фундамента.

К неустойчивым грунтам можно отнести   торф или другие лессовидные грунты.

Многие будущие домовладельцы задаются вопросом, как построить свайный  фундамент на торфе так, чтобы в последствии дом не ушел под землю.

Очень часто  строения  на  ленточном  фундаменте или плите, возведенные на просадочных грунтах, продолжают усадку в грунт , а в некоторых случаях усадка происходит неравномерно, в связи с чем происходит увеличенная нагрузка на фундамент и строение. В таких случаях может произойти разрушение фундамента и строения.

Выход из этой ситуации есть.  Если фундамент нельзя опереть на поверхности твердой земли, значит необходимо добраться до более плотных слоев почвы ниже поверхности. В таких случаях некоторые используют винтовые сваи, которые вкручиваются до жесткого грунта, но на такой фундамент  тяжелое строение не поставишь.

В некоторых случаях когда просадочные грунты залегают не очень глубоко, производят их выборку с последующей заменой на песок и щебень.

Но в ситуации с большой глубиной залегания твердого грунта, выборка просадочных пород не актуальна, так как  требует больших финансовых вливаний и  трудозатрат, а если грунтовые воды залегают достаточно высоко, то стоимость такой работы будет расти в геометрической прогрессии.
В таких ситуациях многие прибегают к возведению свайного фундамента.

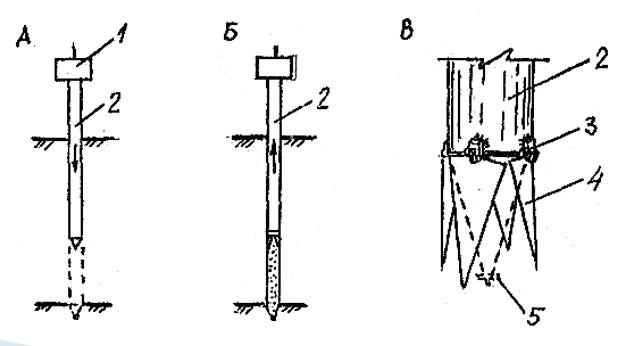

Установить  сваи в грунт можно различными методами:

Можно забить сваи при помощи ударного способа, но для этого необходимо разместить на участке тяжелую технику, что, конечно же, совсем не оправдано в частном строительстве.

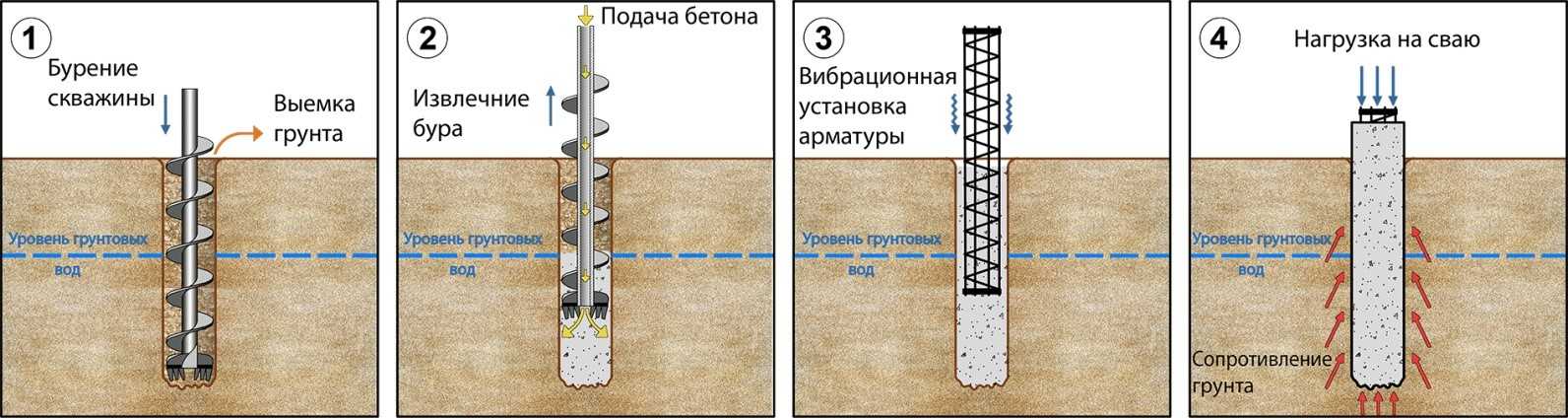

Другой метод  — бурение скважин под сваи при помощи  буровой с дальнейшим погружением железобетонной сваи в изготовленную скважину. В этом случае также необходимо наличие тяжелой техники.

Еще один способ, популярный в частном строительстве, это установка свай своими руками, когда скважины под них бурятся ручным способом, а сама свая отливается непосредственно внутри скважины. Об этом способе дальше и пойдет речь.

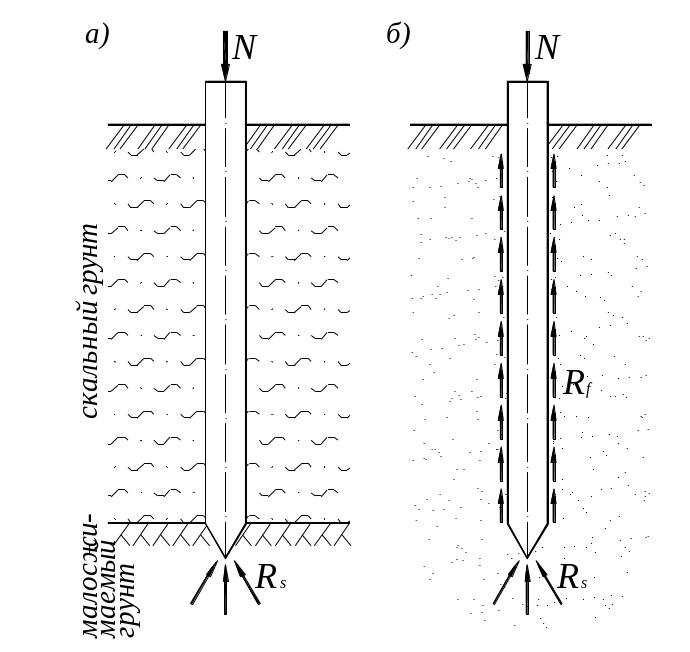

Смысл свайного фундамента — перенесение нагрузки от веса строения на более плотные слои грунта  расположенные на глубине. Так же свайные фундаменты используются в местах на холмистой местности, где велика угроза сползания строения.
Установив сваи под фундаментом и впоследствии связав их ростверком или плитой, можно добиться лучшей устойчивости для будущего строения.
Устройство свайного фундамента своими руками процесс достаточно трудоемкий.

Первым этапом необходимо произвести расчет необходимого количества свай, которые будут располагаться под плитой или ростверком.  Эту информацию можно получить  из справочников по строительству фундаментов. Таже, необходимо понимать что вес будущего строения передается на сваи, поэтому важно расчитать их толщину и ширину подошвы.

Далее непосредственно на месте необходимо сделать разметку и обозначить места будущих свай. В процессе разметки места необходимо произвести разведку  грунта,  проверив щупом нет ли на пути  бура глубоко залегающих корней, камней или других предметов. Если на пути встретилось препятствие и вынуть его не возможно, то место под сваю лучше сместить в сторону.  Такой метод разведки конечно же хорош на мягкой почве (например торф), на торфах до жесткого грунта в несколько метров можно спокойно достать  щупом изготовленным из 8 -10 мм арматуры.


Там  где прощупать местность не представляется возможным, бурение производится на свой страх и риск, но стоит помнить что установка свай на предметы (камни, стволы деревьев и т. д.) оказавшиеся в почве бессмысленнна.

Поскольку  при постоянном  давлении на сваю передающемся от веса фундамента и строения, возможно смещение, казалось бы, изначально жесткого и устойчивого основания под самой сваей, причем  с дальнейшим вывешиванием последней,  что обуславливается потерей устойчивости фундамента и не равномерностью распределения нагрузки со всеми вытекающими.

Ручное бурение неглубокой скважины под сваи можно произвести  специальным  буром с выдвижным ножом в нижней части. Такой нож позволяет сделать специальное уширение в нижней части скважины, там где будет располагаться пята сваи.

Можно пробурить скважину большего диаметра,  для  устойчивости сваи, важна площадь ее пяты, чем больше диаметр пяты тем лучше, но тем сложнее выполнить бурение ручным способом. В некоторых случаях уширение делают только для пяты, а  в других, например, когда отлить пяту по месту мешают грунтовые воды, сваю отливают на всю ширину пробуренного отверстия.

Для бурения отверстий  под сваи в мягком грунте (таком как торф) можно использовать   переделанный садовый бур.

О том как изготовить бур  под сваи, можно прочитать здесь — ручной бур.

Изготовление бетонной сваи своими руками

При возведении небольших построек на просадочных грунтах  1-2 метра, некоторые изготовливают свайный фундамент, где  в качестве опалубки используют пластиковые (канализационные), асбестовые или другие трубы.

Использование труб, облегчает работу по обустройству фундамента. Важной частью сваи является ее пята, это та часть которая будет упираться в твердый грунт. Чем больше площадь пяты тем лучше. Если грунтовые воды не позволяют отлить пяту сваи прямо в шахте, то в такой ситуации пяту можно отлить заранее. Но при этом ширина пяты не может быть больше диаметра скважины.

При отливке сваи на всю ширину пробуренного отверстия расходуется больше бетонного раствора, за то, конечно же, сокращаются расходы на покупку  труб для опалубки, так как вместо них можно использовать рубероид.
Для этого понадобиться скрученный в трубку кусок рубероида нужной длины.

Для того чтобы с вая имела жесткость в ней должна располагаться арматура.
Чтобы арматура не выходила к стенкам сваи ее необходимо собрать в конструкцию при помощи вязальной проволоки или сварки.

Затем из куска рубероида изготовливается трубка небольшой  длины и диаметром чуть меньше пробуренной скважины, соединять рубероид можно при помощи саморезов типа «клоп»

Установив трубки вертикально на ровную поверхность,  в каждую устанавливается готовая конструкция из арматуры. Выставлять для заливки пяты (нижней части) сваи удобно около стены или забора, так как там легче зафиксировать арматуру в вертикальном положении.

Чтобы раствор в нижней ча сти не уходил в землю, трубку из рубероида  можно вставить в  пластиковые или металлические ведерки подходящего диаметра.

Для заливки свай лучше всего использовать бетон с водоотталкивающими добавками, такие добавки позволяют разводить раствор в меньшем количестве воды, а так же способствуют лучшему уплотнению цементной массы, что позитивно сказывается на качестве готовой бетонной сваи.

Использование вибратора после заливки свай,  только улучшит их качество.

После того как бетон встанет, на 4-5 день, можно нарастить  трубку из рубероида, вставив ее внутрь нижней.
Трубку из рубероида лучше всего изготавливать в несколько слоев, чтобы по шву при заливке не просачивался бетон.

Далее такую заготовку можно опустить в скважину и залить бетоном. При заливке бетоном, необходимо производить вибро или иное уплотнение бетонного раствора, такие меры обеспечат однородное строение будущей сваи.

Верхняя часть свай после их изготовления в зависимости от требований  к фундаменту могут быть связаны  бетонной конструкцией (ростверком или плитой).
http://stroimasterskaya.ru/

Показать еще статьи из рубрики — Фундаменты

МАТЕРИАЛ ПО ТЕМЕ

Особенности выбора винилового сайдинга

Облицовка виниловым сайдингом – это привлекательный и практичный способ внешней отделки стен. ..

Подробнее

Путь к дому Вашей мечты

Есть мечта, есть варианты приобретения участка, а вот за строительство дома, дома своей мечты, браться страшно. Так как же сделать тот самый первый шаг, который приведёт Вас к исполнению Вашей мечты?

Подробнее

Рождество в комнате

К наступлению праздников Рождество входит в каждый дом и оседает там на какое-то время. Очень важно, чтобы в эти дни дом был наполнен ощущением торжества, праздничной атмосферой, а это невозможно без оформления интерьера…

Подробнее

Фурнитура для алюминиевых окон

Принцип работы фурнитуры для алюминиевых окон не отличается принципиально от функционирования комплектующих для пластиковых или деревянных окон…

Подробнее

Уют в спальне своими руками

Спальня – это уголок интима и уединения. Это место предназначено для того, чтобы набираться сил после бурной вечеринки или перед трудовой неделей…

Подробнее

Эксплуатационные свойства гравийного щебня

Гранитный щебень причисляется к категории самого востребованного сыпучего материала, активно используемого в современных строительных практиках.

Подробнее

Лунный календарь садовода на 2012 год

Благоприятные дни для посадки, посева и пересаживания культур…

Подробнее

Утепление лоджии

Все чаще у владельцев наших малогабаритных квартир появляется желание увеличить полезную площадь за счет утепления лоджии. Данная статья рассказывает о том, как это сделать своими руками.

Подробнее

Особенности изготовления и установки дверей для медицинских учреждений

Медицинские двери соответствуют стандартам, делаются из безопасных материалов. Подбираются с учетом типа помещения, где будут установлены.

Подробнее

Минеральная вата «Knauf» — отличный утеплитель для скатной кровли

Нынешние цены на многие строительные материалы — довольно высоки. Однако именно рост цен подталкивает нас находить наиболее приемлемые пути к рациональному использованию площади дома…

Подробнее

Новосибирский государственный архитектурно-строительный университет — Сибстрин

Заведующий кафедрой инженерной и компьютерной графики НГАСУ (Сибстрин) Константин Вольхин стал победителем Открытого Регионального чемпионата Новосибирской области «Навыки мудрых»

В феврале 2022 года в Новосибирской области в рамках IX Открытого Регионального чемпионата Worldskills Russia состоялся IV Открытый Региональный чемпионат Новосибирской области «Навыки мудрых» для участников в возрастной категории от 50 лет и старше. В компетенции «Инженерный дизайн CAD» на площадке Новосибирского авиационного технического колледжа имени Б.С. Галущака приняли участие пять представителей образовательных организаций различного уровня, в том числе заведующий кафедрой инженерной и компьютерной графики НГАСУ (Сибстрин) Константин Вольхин. Как сообщают организаторы, конкурсанты разрабатывали электронные модели деталей и сборки дизельного двигателя для предприятия, которое переходит к цифровому производству. Заданием было предусмотрено создание фотореалистичного изображения двигателя и видеоролика, демонстрирующего установку деталей и подсборок. На его выполнение участникам отводилось всего 6 часов.

Приглашаем на финал конкурса «Мисс Сибстрин – 2022»

Приглашаем студентов, преподавателей и сотрудников университета на финал конкурса «Мисс Сибстрин – 2022»! Мероприятие состоится 3 марта в актовом зале главного корпуса (ул. Ленинградская, 113). Начало в 17.00. Приходите поддержать участниц! Вас ждет незабываемый праздник красоты и таланта!

Состоялся международный семинар с участием НГАСУ (Сибстрин) и ГрГУ им. Я. Купалы (Республика Беларусь)

1 марта 2022 года на базе института строительства в рамках сотрудничества Новосибирского государственного архитектурно-строительного университета (Сибстрин) с Гродненским государственным университетом имени Янки Купалы (г. Гродно, Республика Беларусь) состоялся международный семинар по вопросам строительной науки. Семинар был подготовлен совместно кафедрой строительной механики НГАСУ (Сибстрин) и кафедрой технической механики ГрГУ им. Я. Купалы и прошел в очно-дистанционном формате. Доклады о своей научной работе представили заведующие кафедрами: кандидат технических наук, доцент Марина Табанюхова «Внедрение аддитивных технологий в метод фотоупругости» и доктор технических наук, профессор Владимир Барсуков «Структура и свойства композитной строительной арматуры». Высокую значимость данного семинара для укрепления и развития межуниверситетских и международных научно-исследовательских связей отметили в своих приветственных словах директор института строительства НГАСУ (Сибстрин) Владимир Гвоздев, декан инженерно-строительного факультета ГрГУ им. Я. Купалы Алла Волик и заведующий кафедрой технологии и организации строительства НГАСУ (Сибстрин) Владимир Молодин.

График работы университета в мартовские праздники

Вниманию работников и студентов! В целях выполнения Постановления Правительства РФ от 16 Сентября 2021 г. № 1564 «О переносе выходных дней в 2022 году» и приказом ректора НГАСУ (Сибстрин) от 23 ноября 2021 г. № 170-о установлен следующий график работы в марте 2022 года в университете: Для студентов, профессорско-преподавательского состава, сотрудников, работающих по шестидневной рабочей неделе: 06.03.22 – выходной день; 07.03. 22 – рабочий день; 08.03.22 – праздничный день; Для сотрудников, работающих по пятидневной рабочей неделе: 05.03.22 — рабочий день; 06.03.22, 07.03.22, 08.03.22 – выходные и праздничные дни.

Винтовые сваи на слабых грунтах

Как театр начинается с вешалки, так и стройка начинается с устройства фундаментов. Если основания сделано правильно, жилье будет стоять долго и ему не скоро понадобится ремонт. Поэтому правильный выбор основания служит залогом долговечности любого здания, в том числе и жилья усадебного типа.

Как выбрать фундамент

При проектировании оснований нет универсального рецепта, пригодного на все случаи жизни, каждый раз выбор производится сугубо индивидуально в зависимости от и результатов инженерно-геологических изысканий. При проведении изысканий на месте будущей строительной площадки (т.н. полевые работы) определяется глубина залегания тех или иных слоев грунта, уровень, на котором обнаружены грунтовые воды, отбираются образцы грунтов. Позже, уже в лабораторных условиях (т.н. камеральная обработка), определяются физико-механические свойства каждого слоя грунта, агрессивность грунтовых вод и другие данные, необходимые для проектировщиков, включая глубину сезонного промерзания для конкретного региона строительства, а также рекомендации по выбору вида основания и типа фундаментов. Оформленный в результате исследований отчет становится составной частью проекта и так же как и проектная документация подлежит государственной экспертизе. Поскольку от полноты, правильности и достоверности инженерно-геологических изысканий зависит прочность и долговечность всего сооружения в целом, к выполнению этих работ предъявляются весьма высокие требования.

Основание для индивидуального дома

По данным выполненных инженерно-геологических изысканий разрабатывается проектная документация на объект. Для районов малоэтажной застройки чаще всего проектирование заключается в т.н. «привязке» проекта здания – представителя, который выбрал заказчик. В этом случае проектировщики изменяют только чертежи на нулевой цикл здания – основания и конструкцию стен подвала или цокольного этажа. Остальная часть проектной документации остается неизменной. Малоэтажные здания могут стоять на:

  • естественном основании, когда прочные грунты, которые могут воспринять нагрузку от конструкций здания, имеют небольшую глубину заложения. В этом случае отрывается котлован, на его днище монтируются сборные или бетонируются монолитные ленточные или столбчатые фундаменты, на которые и опирается здание;
  • свайном основании, которое проектируется в случае, когда прочные грунты залегают на большой глубине. Для индивидуальных жилых коттеджей использование забивных экономически неэффективно, поэтому в малоэтажном домостроении применяются буронабивные либо достаточно популярные в последнее время в центральной России винтовые сваи, имеющие немало преимуществ.

Как выглядят винтовые сваи и почему они популярны

Они известны уже достаточно давно, но до недавнего времени сферой их использования было устройство оснований под фундаменты с выдергивающими нагрузками, такими как опоры линий электропередач и т. д. Однако несколько лет назад винтовые конструкции стали с успехом применяться при малоэтажной застройке на площадках со сложными инженерно-геологическими условиями. Объясняется это тем, что благодаря своей конструкции они могут снизить нагрузку на квадратный сантиметр грунта до такой величины, что ее смогут воспринять даже слабые грунты. Такая свая состоит из стальной трубы с одним заостренным концом, к которому приварена плоская лопасть переменной ширины. Нагрузка от строительных конструкций здания распределяется по плоскости лопасти, минимизируя тем самым давление на грунт. Кроме этого конструкции могут погружаться в грунт вручную, что делает их незаменимыми в недоступных для подъезда техники местах, а также при необходимости расширения уже заселенного дома. На другом конце расположен оголовок, служащий основанием для устройства ростверка. После погружения, полость трубы заполняется бетоном, увеличивая несущую способность конструкции в целом.

Отличительные особенности

Подробно рассматривая положительные особенности винтовых свай, благодаря которым они популярны уже сейчас и смогут расширить географию своего применения в недалеком будущем, можно выделить их следующие преимущества:

  • они могут применяться даже в слабых грунтах с особыми условиями – заторфованных, обводненных, заболоченных и других;
  • использование их дает возможность возводить жилье на склоне горы или в другом месте без производства земляных работ, что позволяет сохранить нетронутым плодородный верхний слой грунта и не нарушать природного рельефа;
  • погружение их не зависит от времени года, эти работы можно выполнять даже при значительных отрицательных температурах;
  • погружение производится без предварительного бурения лидерных скважин и может выполняться вручную, что делает их использование особо эффективным при устройстве оснований в труднодоступных местах и для расширения уже построенных зданий;
  • они могут использоваться для устройства оснований под временные здания с последующим их демонтажом одновременно с разборкой временного здания;
  • при необходимости длина конструкции может быть увеличена до необходимой величины;
  • могут погружаться во все типы грунтов, за исключением скальных и крупнообломочных;
  • расчетный срок службы данной конструкции составляет 100 лет, а при антикоррозийной обработке еще больше;
  • могут служить основанием для пирсов и причалов;
  • могут быть нагружены расчетной нагрузкой сразу после их погружения;
  • использование этих конструкций позволяет снизить стоимость нулевого цикла малоэтажного здания на 30 – 50%;
  • изменение геометрических размеров (диаметра трубы и ширины лопасти) позволяет варьировать величину их несущей способности.

Многие из этих свойств данных систем уникальны, что повышает их востребованность в малоэтажном домостроении.

Взаимодействие грунт-свая при вертикальном колебании сваи на основе фиктивной модели грунт-свая

Путем введения фиктивной модели грунт-свая исследуется взаимодействие грунт-свая при вертикальном колебании сваи. Во-первых, предполагая, что грунт, окружающий сваю, является вязкоупругим материалом и учитывая его вертикальное волновое воздействие, на основе стержневой теории Эйлера-Бернулли строятся управляющие уравнения системы грунт-свая, на которую действует произвольная гармоническая динамическая сила. Во-вторых, аналитическое решение характеристики скорости в частотной области и соответствующее ему полуаналитическое решение характеристики скорости во временной области получают с помощью метода преобразования Лапласа и метода разделения переменных.На основе полученных решений детально исследовано влияние параметров торцевого грунта сваи на динамическую реакцию при различных конструктивных параметрах сваи. Наконец, фиктивная модель грунта-сваи сравнивается с другими моделями поддержки грунта на концах свай. Показано, что динамический отклик, полученный фиктивной моделью «грунт-свая», входит в число динамических откликов, полученных другими существующими моделями, если для фиктивной модели «грунт-свая» заданы соответствующие параметры материала и толщина грунта конца сваи.

1. Введение

Динамическое взаимодействие грунта и сваи представляет собой сложную и многогранную контактную задачу. При вибрации свая взаимодействует не только с окружающим грунтом сваи, но и с грунтом конца сваи. Таким образом, динамическое взаимодействие грунта и сваи широко изучалось, и в существующей литературе было представлено множество моделей динамического взаимодействия по этой теме. С точки зрения динамического взаимодействия окружающего грунта и сваи существующие модели можно разделить на три категории: динамическую модель Винклера [1–6], модель плоской деформации [7–11] и различные трехмерные осесимметричные континуумы. модели [12–16].Видно, что были проведены обширные и глубокие исследования в области динамического взаимодействия окружающего грунта и сваи.

Однако для динамического взаимодействия конца сваи с грунтом существующих результатов исследований по этой теме недостаточно из-за сложности построения строгой модели связи для динамического взаимодействия грунта конца сваи и сваи. В общем, есть два основных подхода к решению этой контактной проблемы. В первом подходе условие динамического опирания торца сваи на сваю принимается как жесткое граничное [3, 10, 16].Этот упрощенный метод можно использовать при условии, что свая является торцевой опорой, но он недостаточно точен для большинства плавающих свай. Другой подход заключается в том, что условием опирания торцевого грунта сваи считается упругая граница (моделируется линейной пружиной) [2, 11, 14, 15] или вязкоупругая граница (моделируется линейной пружиной и параллельно соединенными демпфером). [1, 5, 6]. Хотя эти методы пригодны для практического применения при неразрушающем контроле свай, параметры пружины и демпфера не могут быть получены с помощью рутинных испытаний грунта. Существует также много видов эмпирических методов для получения двух параметров, например, метод формулы моделирования [17], метод постоянных значений [1], метод уравнения кривой Q z [18], метод предельной несущей способности [18]. 19] и так далее. Однако все вышеперечисленные методы не могут учитывать частоту нагрузки. Чтобы преодолеть вышеуказанные недостатки, Yang and Wang [20] и Wu et al. В [21] представлена ​​упрощенная модель для моделирования динамического взаимодействия между грунтом конца сваи и сваей, а именно фиктивная модель грунт-свая.Вскоре после этого Ву и соавт. [22] проверили точность этой модели, сравнив ее с результатами испытаний модели. Параметры фиктивной модели грунт-свая тесно связаны с параметрами торцевого грунта сваи. Между тем, эта модель может учитывать слоистые характеристики и строительный эффект грунта на концах свай. Следовательно, фиктивная модель грунта-сваи является эффективной моделью.

В связи с этим, чтобы расширить область применения фиктивной модели грунта-сваи, в данной статье она была представлена ​​для изучения вертикального динамического отклика сваи, заделанной в вязкоупругий грунт. Затем получают аналитическое решение характеристики скорости в частотной области и соответствующее полуаналитическое решение характеристики скорости во временной области. На основе этих решений исследуется влияние параметров торцевого грунта сваи на динамический отклик сваи.

2. Математическая модель и предположения
2.1. Computational Model

Исследуемая здесь задача представляет собой вертикальную вибрацию сваи, заделанной в вязкоупругий грунт, с учетом ее вертикального волнового воздействия.Диаграмма модели взаимодействия грунта и сваи показана на рисунке 1 и представляет собой длину и радиус сваи соответственно. – произвольная гармоническая сила, действующая на оголовок сваи. Толщина грунта основания и торца сваи обозначается и соответственно. На основе фиктивной модели «грунт-свая» систему «грунт-свая» можно разделить на две части: концевую систему «грунт-свая» и окружающую систему «грунт-свая», которые пронумерованы цифрами 1 и 2 соответственно.


Основные допущения, принятые в данной статье, следующие. (1) Грунт представляет собой однородный, изотропный и вязкоупругий слой. Демпфирующая сила грунта пропорциональна скорости деформации, а коэффициент пропорциональности обозначается . (2) Верхняя поверхность слоя грунта считается свободной границей без нормальных и касательных напряжений, а нижняя поверхность слоя грунта предполагается жесткой границей. (3) Система грунт-свая подвергается небольшим деформациям и напряжениям во время вибрации. (4) Свая и фиктивная грунтовая свая являются абсолютно упругими и вертикальными с однородным круглым поперечным сечением и имеют идеальный контакт. с окружающим грунтом при вибрации.

2.2. Основные уравнения системы грунт-свая

В работе рассматривается осесимметричная задача о вертикальных гармонических колебаниях в линейно-упругом грунте. Обозначая вертикальное смещение грунта, уравнение динамического равновесия движения грунта с учетом его вертикального волнового воздействия можно выразить в виде где и представляют собой константы Ламе почвы, которые должны удовлетворять и . , , , и обозначают модуль упругости, коэффициент Пуассона, скорость поперечной волны и плотность грунта соответственно.

На основе теории вязкоупругости напряжение сдвига в любой точке слоя грунта можно выразить как

Обозначая вертикальное смещение сваи (включая фиктивную грунтовую сваю) и в соответствии с теорией стержня Эйлера-Бернулли, уравнение динамического равновесия сваи можно записать в виде где , и представляют собой модуль упругости, площадь поперечного сечения и массу на единицу длины сваи (включая фиктивную грунтовую сваю) соответственно. При и указанные выше параметры относятся к параметрам фиктивной грунтовой сваи и сваи соответственно.

В сочетании с предположениями граничные и начальные условия системы грунт-свая могут быть установлены следующим образом. (1) Граничные условия грунта следующие. На верхней поверхности почвы, На нижней поверхности почвы, На бесконечном радиальном расстоянии почвы, (2) Граничные условия сваи следующие: (3) На границе раздела система грунт-свая, (4) Начальные условия системы грунт-свая следующие. Исходные условия почвы Начальные условия сваи

3.Решения уравнений
3.1. Колебания слоя почвы

Обозначим как преобразование Лапласа по времени . Ассоциируя с начальными условиями (7а), (1) преобразуется с помощью техники преобразования Лапласа и далее может быть записано как куда . — параметр преобразования Лапласа, который должен удовлетворять при численном анализе.

С помощью метода разделения переменных (8) можно разделить следующим образом: где константы и должны удовлетворять следующему соотношению:

Уравнение (9) представляет собой уравнение Бесселя и обыкновенное дифференциальное уравнение второго порядка, общие решения которых легко получить.Сопоставляя с этими общими решениями, вертикальное смещение грунта можно получить как где и представляют собой модифицированные функции Бесселя нулевого порядка первого и второго рода соответственно. , , , и – константы, определяемые граничными условиями.

Согласно свойствам модифицированных функций Бесселя, т. е. если , то и , можно получить, что и из граничных условий (4в) и (4а). В силу граничного условия (4б) можно получить следующее уравнение:

Решая (12), можно получить, что   .Подставляя эту формулу в (11), можно переписать как где – ряд констант, которые можно получить из граничных условий. можно получить, подставив в (10).

3.2. Вибрации сваи

Обозначая преобразование Лапласа по времени , (3) преобразуется с использованием метода преобразования Лапласа и может быть переписано путем объединения (2) и (13): где представляет собой скорость упругой продольной волны сваи (включая фиктивную грунтовую сваю).Полагая , общее решение (14) может быть получено как где  =   и представляет собой модифицированную функцию Бесселя первого порядка второго рода.

На основе фиктивной модели грунтовой сваи можно получить функцию импеданса в головке фиктивной грунтовой сваи. Затем, подставив функцию импеданса в основное уравнение сваи, можно получить решение динамической реакции сваи. Следовательно, основное уравнение сваи можно решить в два этапа.

Этап I (получение функции импеданса смещения в оголовке фиктивной грунтовой сваи). Используя преобразование Лапласа (6) и подставляя вертикальные перемещения фиктивной грунтовой сваи и окружающего ее грунта в (6), можно получить следующее уравнение с помощью ортогональности системы собственных функций на интервале :

Подставляя (16) в (15), можно получить вертикальное перемещение в головке фиктивной грунтовой сваи как куда

Используя преобразование Лапласа граничного условия (5c) и подставляя (17) в граничное условие (5c), можно получить следующее уравнение:

Тогда функция импеданса смещения в головке фиктивной грунтовой сваи может быть получена как Шаг II (получение функции импеданса смещения в оголовке сваи).Таким же образом решая (16), можно получить следующее уравнение:

Подставив (21) в (15), можно получить вертикальное смещение головы сваи как куда

Подставив (20) в основное уравнение сваи и объединив граничные условия (5c) и (5d), можно получить следующее уравнение:

Тогда функция импеданса смещения в головке сваи может быть получена как где безразмерная величина. представляет собой время распространения упругой продольной волны от головы к концу сваи.

Функция транзита скорости в голове сваи может быть получена как

Подставив его в (26), получим характеристику скорости на голове сваи в частотной области: где – безразмерная проводимость скорости в головке сваи, которая может быть выражена как

С помощью обратного преобразования Фурье характеристика скорости во временной области у головы сваи может быть получена как , где обозначает преобразование Фурье от , которое представляет собой вертикальное возбуждение, действующее на голову сваи.

В частности, возбуждение можно рассматривать как полусинусоидальный импульс при неразрушающем контроле свайного фундамента следующим образом: где и обозначают длительность импульса или ширину импульса и максимальную амплитуду вертикального возбуждения соответственно. Тогда реакцию скорости во временной области головы сваи можно выразить как где — безразмерная характеристика скорости, которая может быть выражена как где представляет собой безразмерную частоту. представляет собой безразмерную ширину импульса, которая должна удовлетворять . представляет размерную временную переменную, которая должна удовлетворять .

4. Анализ вибрационных характеристик

На основе полученных решений проводится параметрическое исследование влияния толщины грунта конца сваи на динамическую реакцию в головке сваи. Если не указано иное, используемые здесь параметры однородного основания задаются следующими: плотность, скорость поперечной волны, коэффициент Пуассона и коэффициент вязкого демпфирования грунта равны , , 0.4 и   соответственно.

4.1. Влияние толщины грунта торца сваи на динамическую реакцию в головке сваи при различной длине сваи

Длина сваи является важным параметром при расчете несущей способности сваи, и существующие исследования показали, что длина сваи также оказывает существенное влияние на динамическую реакция сваи. Поэтому необходимо обсудить влияние толщины грунта на конце сваи на динамическую реакцию в головке сваи при различной длине сваи. Здесь используются следующие параметры.Длина свай составляет 10 м и 20 м соответственно. Радиус, плотность и скорость упругих продольных волн сваи равны 0,5 м, , и соответственно. Обозначая диаметр сваи, тогда толщина грунта конца сваи соответственно равна .

На рисунках 2 и 3 показано влияние толщины грунта на конце сваи на динамическую реакцию в головке сваи при различной длине сваи. Как показано на рисунках 2(а) и 3(а), видно, что кривые проводимости скорости колеблются вокруг средней амплитуды по мере увеличения частоты, и чем короче свая, тем заметнее регулирование изменений.Также можно отметить, что кривые проводимости скорости имеют тенденцию к сходимости по мере увеличения толщины грунта на конце сваи. Если толщина грунта конца сваи превышает определенное значение, скажем, в этом случае дальнейшее увеличение толщины грунта конца сваи больше не влияет на проводимость скорости, что означает наличие критического влияния толщины грунта конца сваи. Как показано на рисунках 2(b) и 3(b), головка сваи будет принимать обратно отраженный сигнал обратно от коренной породы, когда грунт на конце сваи достаточно тонкий, и чем короче свая, тем сильнее сигнал отраженной волны. .Можно отметить, что кривые сигнала отраженной волны также имеют тенденцию к сходимости по мере увеличения толщины грунта на торце сваи. Если толщина грунта торца сваи превышает определенное значение, дальнейшее увеличение толщины грунта торца сваи мало влияет на кривые сигнала отраженной волны.


(a) Кривые допуска скорости
(b) Отраженные кривые волновой сигнал
(а) допускание скорости 120094
(b) Отраженные кривые волновых сигналов
(а) допуск скорости
(b) Кривые сигнала отраженной волны
(a) Кривые проводимости скорости
(b) Кривые сигнала отраженной волны

Приведенные выше результаты показывают, что когда толщина превышает эту критическую толщину влияния, дальнейшее увеличение толщины Грунт конца сваи мало влияет на динамическую реакцию сваи.Тем не менее, когда толщина торцевого грунта сваи меньше этой критической толщины влияния, это оказывает значительное влияние на динамическую реакцию сваи.

4.2. Влияние толщины грунта на конце сваи на динамическую реакцию в головке сваи для различных радиусов сваи

В этом разделе изучается влияние толщины грунта на конце сваи на динамическую реакцию в головке сваи для различных радиусов сваи. Здесь используются следующие параметры. Радиусы свай составляют 0,3 м и 0.5 м соответственно. Длина, плотность и скорость упругих продольных волн сваи составляют 15  м,   и   соответственно. Толщина торцевого грунта сваи соответственно.

На рисунках 4 и 5 показано влияние толщины грунта на конце сваи на динамическую реакцию в головке сваи для различных радиусов сваи. Как показано на рисунках 4(а) и 5(а), амплитуда резонансных пиков постепенно уменьшается по мере увеличения толщины грунта на конце сваи, но резонансная частота кривых скоростной проводимости в основном остается неизменной.Также можно видеть, что кривые проводимости скорости имеют тенденцию к сходимости, если толщина грунта на конце сваи превышает критическую толщину влияния. Как показано на рисунках 4(b) и 5(b), кривые сигнала отраженной волны также стремятся к сходимости по мере увеличения толщины грунта на конце сваи. Рисунки 4 и 5 также показывают, что чем больше радиус сваи, тем заметнее вышеуказанное регулирование изменения.


(a) Кривые допуска скорости
(b) Отраженные кривые волновой сигнал
(а) допускание скорости 120094
(b) Отраженные кривые волновых сигналов
(а) допуск скорости
(b) Кривые сигнала отраженной волны
(a) Кривые скорости проводимости
(b) Кривые сигнала отраженной волны
4.3. Влияние толщины грунта конца сваи на динамическую реакцию в головке сваи при различных скоростях упругой продольной волны сваи

изучаются скорости сваи. Здесь используются следующие параметры. Скорости упругих продольных волн сваи равны   и   соответственно. Длина, радиус и плотность сваи составляют 15 м, 0,5 м и   соответственно. Толщина торцевого грунта сваи соответственно.

На рисунках 6 и 7 показано влияние толщины грунта конца сваи на динамическую реакцию в головке сваи при различных скоростях упругих продольных волн сваи. Как показано на рисунках 6(а) и 7(а), с увеличением толщины грунта конца сваи резонансная частота кривых скоростной проводимости в основном остается неизменной, но амплитуда резонансных пиков постепенно уменьшается. Также можно отметить, что кривые проводимости скорости имеют тенденцию к сходимости, если толщина грунта на конце сваи превышает критическую толщину воздействия.Как показано на рисунках 6(b) и 7(b), можно отметить, что кривые сигнала отраженной волны также имеют тенденцию к сходимости по мере увеличения толщины грунта на конце сваи. Рисунки 6 и 7 также показывают, что чем больше скорость упругой продольной волны сваи, тем заметнее указанная выше регулировка изменения.


(a) Кривые допуска скорости
(b) Отраженные кривые волновой сигнал
(а) допускание скорости 120094
(b) Отраженные кривые волновых сигналов
(а) допуск скорости
(b) Кривые сигнала отраженной волны
(a) Кривые скорости проводимости
(b) Кривые сигнала отраженной волны
5.
Сравнение с другими моделями

В этом разделе фиктивная модель грунтовой сваи сравнивается с другими моделями, упомянутыми во введении. Независимо от того, является ли состояние опоры конца сваи жестким или вязкоупругим, его можно описать комплексным импедансом конца сваи, который можно выразить как где и представляют собой жесткость пружины и коэффициент демпфирования опорного состояния конца сваи. Затем можно отразить различное состояние опоры конца сваи, отрегулировав эти два параметра.В качестве параметров здесь используются длина, радиус, плотность и скорость упругой продольной волны сваи, которые составляют 15 м, 0,5 м,   и   соответственно. Толщина торцевого грунта сваи . Условие опирания конца сваи можно считать свободным, если , жестким, если , и вязкоупругим в противном случае.

На рис. 8 представлено сравнение модели фиктивной грунтовой сваи с другими моделями. Как показано на рис. 8(а), можно отметить, что случай свободной опоры не совпадает по фазе со случаем жесткой опоры; то есть разность фаз этих двух случаев близка к . Разность фазовых углов изменяется от до, когда значения и являются другими константами. Также можно отметить, что амплитуда резонансных пиков сначала постепенно уменьшается, а затем постепенно увеличивается при изменении значений и от нуля до бесконечности. Как показано на рис. 8(б), можно отметить, что амплитуда сигналов отраженных волн на конце сваи сначала постепенно уменьшается, а затем увеличивается при изменении значений и от нуля до бесконечности. Сигнал отраженной волны ортокинетичен, когда комплексное сопротивление конца сваи мало; например, , и , .Между тем, сигнал отраженной волны является обратным, когда комплексное сопротивление конца сваи велико; например, , и , . Амплитуда сигнала отраженной волны для модели фиктивной грунтовой сваи находится между амплитудой свободной и жесткой опоры. Как видно из результатов анализа, показано, что фиктивная модель грунта-сваи надежна и может быть смоделирована в других моделях крепи путем варьирования параметров грунта торца сваи.


(a) Кривые проводимости скорости
(b) Кривые сигнала отраженной волны
(a) Кривые проводимости скорости
(b) Кривые сигнала отраженной волны
6.
Выводы

(1) Путем введения фиктивной модели «грунт-свая» в данной статье было получено аналитическое решение характеристики скорости в головке сваи в частотной области и соответствующее полуаналитическое решение характеристики скорости в головке сваи во временной области. После этого подробно исследуется влияние параметров грунта конца сваи на динамическую реакцию в головке сваи.

(2) Конечный слой грунта на конце сваи, примыкающий к концу сваи, оказывает значительное влияние на динамическую реакцию на голове сваи, и существует критическая толщина грунта на конце сваи.Если толщина грунта на конце сваи находится в пределах критической толщины воздействия, увеличение толщины грунта на конце сваи может существенно повлиять на динамическую реакцию в головке сваи. Если толщина грунта на конце сваи превышает критическую толщину воздействия, дальнейшее увеличение толщины грунта на конце сваи мало влияет на динамическую реакцию в головке сваи.

(3) Влияние параметров грунта конца сваи на динамическую реакцию в головке сваи может быть более заметным при уменьшении длины сваи и увеличении радиуса сваи и скорости упругих продольных волн сваи.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

Благодарности

Это исследование поддерживается Национальным фондом естественных наук Китая (гранты № 51309207 и 51378514), проектом, финансируемым Китайским фондом постдокторской науки (гранты № 2012M521495 и 2013T60759), и фондами фундаментальных исследований Центрального Университеты (грант № CUG120821).

Горизонтальная реакция грунтового основания в свайных фундаментах

Введение


Горизонтальная реакция грунтового основания в свайных фундаментах часто определяется методом Брома (Broms, 1964).Этот метод широко используется, поскольку он учитывает длину свай (короткие или длинные), тип грунта (связный или несвязный) и граничные условия на оголовке сваи (свободный или фиксированный).

Метод вводит некоторые упрощения, такие как жестко-идеально пластическое поведение при взаимодействии сваи с грунтом и зависимость реакции грунтового основания от типа грунта. Его главный недостаток заключается в том, что его нельзя наносить на слоистый субстрат.

Классификация отклика сваи

Согласно Broms (1964), первым этапом анализа является определение длины сваи (короткая, средняя или длинная).Характеристика зависит от механических и формообразующих характеристик сваи, а также от механических свойств грунта.

Соответственно реакция сваи классифицируется как показано Таблица 1 . Ориентировочные значения К 0 и N H и N H и N H Коэффициенты для Переоснащенные глины и для Обычно консолидированные глины S и Sands , представлены в таблицах 2 и 3 (Kavvadas, 2008 ), соответственно.

Таблица 1 : Классификация реакции сваи на основе Broms (1964).


Таблица 2 : Предлагаемые значения модуля Винкера реакции земляного полотна для переуплотненных глин, полученные в результате испытаний стандартной квадратной плиты шириной B=0,305 м (Kavvadas, 2008).

Таблица 3 : Предлагаемые значения коэффициента n h для песков и нормально сцементированных глин (Kavvadas, 2008).


На основании полученной реакции сваи (короткая, промежуточная или длинная), типа грунта и того, определяется ли свая как со свободной или с фиксированной головкой, Бромс (1964) классифицировал определенные случаи, касающиеся земляного полотна. реакции и развиваемого изгибающего момента. Эти случаи анализируются ниже.

Короткие сваи

Согласно Broms (1964), короткая свая разрушается, когда приложенная горизонтальная нагрузка превышает предельное боковое сопротивление грунта.

Несвязные грунты — свая со свободной головкой

Когда короткая свая со свободной головкой , установленная на несвязном грунте , подвергается воздействию горизонтальной нагрузки, характер деформации и результирующая реакция горизонтального основания и распределение изгибающего момента развиваются как показано на Рисунок 1 . Рисунок 1 : Деформация (увеличенная) короткой , свободной сваи под действием максимальной горизонтальной нагрузки N u в несвязных грунтах.Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю. K — коэффициент поперечного давления грунта, который рассчитывается как отношение горизонтального эффективного напряжения к вертикальному эффективному напряжению как:

сопротивление, известное как боковое давление в пассивном состоянии. Максимальное значение коэффициента K  обозначается как K P .Этот коэффициент является функцией угла трения грунта ( φ , в градусах) и рассчитывается как:

Максимальное развиваемое давление грунта на подошву сваи равно:

Бромс (1964 г.) получил предельную горизонтальную нагрузку Н u , которую свая может выдержать до разрушения грунта, как: γ относится к весу единицы грунта (кН/м 3 ), а e — это расстояние между свободным концом сваи и поверхностью земли (м), как показано на рис. 1 .

Максимальный изгибающий момент развивается на определенной глубине z и его значение равно:

где:

Затем полученный изгибающий момент можно сравнить с несущей способностью сваи.

Связные грунты – свая с неподвижной головкой

В случае коротких свай , с неподвижной головкой , заложенных на несвязном грунте , реакция земляного полотна не меняется по сравнению со сваей со свободной головкой.Однако как характер деформации, так и распределение изгибающего момента различаются, как показано на рис. 2 . Рисунок 2 : Деформация (преувеличенно) короткой , неподвижной оголовки под действием максимальной горизонтальной нагрузки N u в несвязных грунтах. Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю.

Максимальное полученное давление грунта аналогично давлению, возникающему в случае сваи со свободным концом; поэтому его можно рассчитать, используя уравнение [3] .

Тем не менее, сваи с закрепленными концами могут нести более высокую предельную горизонтальную нагрузку, которая рассчитывается как: с фиксированным концом ( Рисунок 2 ).

Связные грунты — свая со свободной головкой

Деформация короткой сваи , со свободной головкой в связных грунтах аналогична случаю несвязных грунтов, но реакция земляного полотна и развиваемый изгибающий момент отличаются ( Рисунок 3 ). Рисунок 3 : Деформация (преувеличенная) сваи короткой , безголовой под действием максимальной горизонтальной нагрузки N u в связном грунте. Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю.

В связных грунтах прочность на сдвиг в недренированном грунте c u используется для получения максимальной поперечной реакции земляного полотна. c u практически прочность на сдвиг грунта при сдвиге при постоянном объеме. Обычно он используется на глинистых почвах, когда скорость нагрузки намного выше, чем скорость дренажа, поэтому можно разумно предположить недренированное состояние. Следует отметить, что в описанных ниже случаях c u считается постоянным в пределах почвенного слоя.

Соответственно, максимальное боковое давление грунта рассчитывается как:

Для получения максимальной горизонтальной нагрузки Н u требуется интегрирование поперечных сил, действующих на сваю.Интеграл поперечных сил в верхней части сваи до максимизации изгибающего момента дает:

Соответственно, соответствующий интеграл поперечных сил в нижней части сваи дает:

, где M макс, Верхний = M макс, Нижний . Кроме того, исходя из геометрии задачи, также можно рассмотреть следующее соотношение:

Наконец, максимальная горизонтальная нагрузка Н u соотносится с f , B и c 0 u как:

На основе уравнений [10], [11] , [12] и [13] , максимальная горизонтальная нагрузка Н u M max можно определить.

Связные грунты — свая с фиксированной головкой

В этом случае характер деформации аналогичен случаю короткой сваи со свободной головкой. Тем не менее, существуют различия в распределении бокового давления грунта и изгибающего момента ( Рисунок 4 ). Рисунок 4 : Деформация (преувеличенная) короткой , неподвижной оголовки сваи под действием максимальной горизонтальной нагрузки N u в связных грунтах . Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю.

Максимальное давление грунтового основания такое же, как и в случае сваи со свободным концом, и рассчитывается по уравнению [9] . Соответствующая предельная горизонтальная нагрузка и максимальный изгибающий момент, которому подвергается свая, определяются с помощью уравнений [14] и [15] .

Длинные сваи

В отличие от коротких свай, когда длинные сваи подвергаются горизонтальной нагрузке, они разрушаются при превышении их максимальной способности к изгибу. Деформация сваи имеет тенденцию концентрироваться в пределах определенной длины L’ ( L’ ). Свая разрушается, когда на конце секции длиной L’ образуется пластический шарнир.

Бессвязные грунты — свая со свободной головкой

Поведение длинной , со свободной головкой , уложенной на несвязном грунте , при воздействии горизонтальной нагрузки отличается от поведения короткой сваи. Характер деформации, поперечное давление грунта и распределение изгибающего момента показаны на рис. 5 . Рисунок 5 : Деформация (преувеличенная) длинной , свободной головки под действием максимальной горизонтальной нагрузки N u в несвязных грунтах. Также показано распределение реакции грунтового основания и изгибающего момента, действующих на сваю.

Как упоминалось выше, изгибающая способность сваи M u связана с максимальной горизонтальной нагрузкой N u . Значение M u зависит от характеристик сваи.

Соответственно, N u U получается как функция м U Использование следующего уравнения:

Глубина, F , где пластиковые формы шарнира оцениваются как:


Бессвязные грунты — свая с фиксированной головкой

длинный ворс.Тем не менее, результирующая реакция горизонтального грунтового основания и распределение изгибающего момента различаются, как показано на рис. 6 . Рисунок 6 : Деформация (преувеличенная) длинной , с фиксированной головкой под действием максимальной горизонтальной нагрузки N u в несвязных грунтах. Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю. Максимальное боковое давление грунта рассчитывается как:

Как обсуждалось ранее, максимальная горизонтальная нагрузка Н u выводится через изгибающую способность сваи M u . Следовательно, N u вычисляется с использованием уравнения [16] , умноженного на два.

Связные грунты — свая со свободной головкой

В связных грунтах поведение длинной , свободной сваи аналогично. Разрушение обычно происходит, когда способность сваи к изгибу превышена. Как обсуждалось в случае с короткими сваями, боковое давление грунта рассчитывается с использованием прочности недренированного грунта на сдвиг c u .

Деформация длинной сваи со свободной головкой в ​​связных грунтах такая же, как и в несвязных грунтах, но реакция грунтового основания и развиваемый изгибающий момент изменяются, как показано на Рисунок 7 . Рисунок 7 : Деформация (преувеличенная) длинной , свободной головки под действием максимальной горизонтальной нагрузки N u в связном грунте. Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю. Максимальная реакция горизонтальной субграммы рассчитывается как:

6 N U выводится как функция м U AS:



7

F относится к точке, где пластичный шарнир формируется и рассчитывается как:


Связные грунты — свая с неподвижной головкой

.Однако боковое давление грунта и изгибающий момент изменяются, и распределение изгибающего момента будет немного изменено, как показано на рис. 8 .

Рисунок 8 : Деформация (преувеличенная) длинной , неподвижной оголовки под действием максимальной горизонтальной нагрузки N u в связном грунте. Также показано распределение реакции грунтового основания и изгибающего момента, действующего на сваю.

Максимальное боковое давление грунта рассчитывается по уравнению [19] .Предельная горизонтальная нагрузка, которая может быть приложена к свае до того, как она превысит допустимый изгибающий момент, определяется по следующему уравнению: .

Сваи средней длины

Для свай средней длины не существует единого подхода для расчета реакции земляного полотна и усилий сечения.Поэтому обычно рассматриваются методологии, используемые как для коротких, так и для длинных свай. Затем выбирается случай, дающий наибольший запас прочности. и, следовательно, соответственно получают минимальную горизонтальную нагрузку или грузоподъемность.

Пример расчета

Свая с неподвижной головкой устанавливается на переуплотненном слое глины. Характеристики сваи и свойства глинистого слоя представлены в таблицах 4 и 5 соответственно.Сначала определяется реакция сваи (короткая, промежуточная или длинная), а затем рассчитываются реакция грунтового основания и изгибающий момент, действующий на сваю, с помощью одного из методов, проанализированных выше.

Таблица 4 . Конструктивные характеристики сваи, используемые в расчетном примере.

Таблица 5 . Свойства глинистого слоя.

Исходя из значения прочности недренированного грунта на сдвиг, рекомендуемое значение k 0 ( Таблица 2 ) составляет 907 226 k 0 4 0 = 5.Следовательно, реакция сваи классифицируется по уравнениям Таблица 1 :

Следовательно: можно охарактеризовать как короткий .

Методика, которая будет использоваться, описана для короткой , фиксированной головки в связных грунтах .

Максимальное боковое давление грунта определяется по формуле [9] :

Соответствующая предельная горизонтальная нагрузка и максимальный изгибающий момент рассчитываются по формуле [14] и [15] .

В результате максимальная горизонтальная нагрузка, которую может выдержать грунт без разрушения, составляет 22 950 кН . При такой горизонтальной нагрузке допустимый момент сваи должен быть больше M u = 131,962. 5 кНм .

Схема деформации сваи, бокового давления грунта и моментной нагрузки, которой подвергается свая, показаны на рис. 9
. Рисунок 9 : Деформация (преувеличенная) короткой сваи , с неподвижной головкой в связном грунте , используемом в примере. Максимальная горизонтальная нагрузка Н и . Приведены распределения реакции грунтового основания и изгибающего момента, действующих на сваю.

Ссылки

Бромс, Б.(1964а). Боковое сопротивление сваи в связном грунте с. Журнал отделов механики грунтов и фундаментов. АССЕ, Том. 90, выпуск 2, стр. 27-63.

Бромс, Б. (1964а). Боковое сопротивление свай в несвязных грунтах . Журнал отделов механики грунтов и фундаментов. АССЕ, Том. 90, выпуск 3, стр. 123-156.

Каввадас (2008 г.). Фундаменты инженерной инфраструктуры . Национальный технический университет Афин, Греция.

Soil Solutions, Inc. Забивка свай и бурение свай


Mill Pond Park, Bx Terminal Markets


Flight 587 Memorial, Far Rockaway, NY


Почвенные решения, Inc
.
Забивка свай

Устанавливаем:
Все типы свай

Трубные сваи, Винтовые сваи, Деревянные сваи,
Двутавровые сваи, буронабивные сваи, мини-сваи

Деревянные сваи . Деревянные сваи могут быть самыми экономичными метод
для установки вашего фундамента для жилых и небольших коммерческих здания.

Винтовые сваи . Недорогой альтернативный метод с использованием буронабивных свай.

Трубные сваи . Трубные сваи от 8 до 48 труб, открытые и закрытые
и с или без бетонного заполнения для большей производительности.

Мини-сваи буровые . Буронабивные трубчатые сваи с высокопрочными стержнями для
выше емкости.

Буронабивные сваи . Вращение непрерывного шнека с полым валом, перекачивание высокой мощности цементный раствор через вал и из наконечника, когда шнек извлечено. Армирование также размещается по центру вала.

Двутавровые сваи. Забивные и/или просверленные, обычно используемые для
Двутавровые балки и отставание системы.

Все наше оборудование для нагрузочных испытаний принадлежит нам!

Нажмите здесь, чтобы увидеть нашу стопку Видео вождения/бурения

Если у вас есть проект, который вы хотели бы нам принять участие в торгах нажмите здесь

Позвоните нам или напишите нам для больше информации!

Взято из раздела «Фундамент» GeotechniCAL. Справочное руководство Автор: Дэвид Толл (Durham Univ.)

Сваи обычно используются, потому что невозможно найти достаточную несущую способность на достаточно малых глубинах, чтобы выдерживать структурные нагрузки. Это важно понять, что сваи опираются как на торцевую опору, так и на поверхностное трение. Доля несущей способности, создаваемая либо концевым подшипником, либо трение кожи зависит от состояния почвы. Сваи могут использоваться для поддержки различные виды структурных нагрузок.

Типы свай

  • Концевые опорные сваи
  • Висячие сваи
  • Осадочные редукционные сваи
  • Натяжные сваи
  • Сваи с боковой нагрузкой

Свайная конструкция

  • Сваи смещения

  • грунт смещается как в радиальном, так и в вертикальном направлении, как ствол сваи забивается или забивается домкратом в землю
  • Несмещаемые (или сменные) сваи

  • грунт удаляется, а полученное отверстие заполняется бетоном или В скважину опускают сборную железобетонную сваю и заливают ее цементным раствором.
Выбор сваи Зависит от:
  • Расположение и тип сооружения
  • Состояние грунта
  • Прочность
  • Стоимость
Группы свай
  1. Сваи часто устанавливаются группами.
  2. Группа свай должна рассматриваться как составной блок свай и грунта, а не множественный набор одиночных свай.
  3. На грузоподъемность каждой сваи может повлиять забивка соседних свай в непосредственной близости.
  4. Уплотнение грунта между соседними сваями может привести к контактные напряжения и, следовательно, более высокие возможности ствола для этих свай.
  5. Предельная мощность группы свай не всегда зависит от индивидуальных емкость каждой сваи.
  6. При анализе несущей способности группы свай необходимо учитывать 3 режима отказа рассмотрено:
    1. Разрушение одиночной сваи.
    2. Разрушение рядов свай.
    3. Ошибка блока.

Максимальная несущая способность

Предельную несущую способность можно принять за одно из трех значений:
  1. максимальная нагрузка Q max , при которой дальнейшее проникновение происходит без нагрузка увеличивается
  2. расчетное значение Q f , полученное в виде суммы опоры и сопротивление вала
  3. или нагрузка, при которой происходит осадка 0,1 диаметра (при Q max непонятно) .
Для свай большого диаметра осадка может быть большой, поэтому фактор безопасности 2-2,5 обычно используется на рабочую нагрузку.

Свая, нагруженная в осевом направлении, будет нести нагрузку частично за счет касательных напряжений, т с , образованные вдоль ствола сваи и частично нормальными напряжениями, q b , генерируется на базе.

Предельная емкость Q f сваи равна к базовой емкости плюс поверхностное трение, действующее на вал.

Q f    = Q б + Q с
= А б . д б + å (А с . т с )
где A b площадь основания
A s – площадь поверхности шахты в слое почвы.
Греческая буква S используется для обозначения что может быть уместно сложить трение кожи, генерируемое каждым слоем грунта, в который входит свая.

Пропорции емкости, обусловленные поверхностным трением и концевым подшипником не зависят только от геометрии сваи. Тип конструкции и последовательность слоев почвы являются важными факторами.

Поселок Полная мощность вала мобилизуется при гораздо меньших перемещениях, чем относится к полному базовому сопротивлению.Это важно при определении осадочная реакция сваи. Одинаковая общая несущая способность может быть достигается за счет различных комбинаций диаметра и длины ворса. Однако, длинная тонкая свая может быть более эффективной, чем короткая короткая свая. дольше сваи генерируют большую часть своей полной мощности за счет поверхностного трения и поэтому их полную мощность можно мобилизовать в гораздо более низких поселениях.

Забивные сваи в несвязном грунте Базовое сопротивление, Q b можно найти из уравнения Терцаги для несущей способности,

q f = 1. 3 c.N c + q o. Н Q + 0,4 г.Б.Н. г

0,4 г.Б.Н. г можно не учитывать, так как диаметр значительно меньше глубины кучи.
Член 1.3c.N c равен нулю, так как грунт несвязный (с=0) .

Таким образом, чистое базовое сопротивление единицы равно q nf = q f — q o = q o (N q -1)

, а общее базовое сопротивление равно Q b = q o (N q -1) А б

Предельная единица сопротивления поверхностному трению (валу)

q с = K с .с’ против . танд

где с’ против = среднее вертикальное эффективное напряжение в данном слое
г = угол трения о стену, в зависимости от материала сваи и f´
К с = коэффициент давления грунта
В слоистом грунте полное сопротивление поверхностному трению определяется суммой сопротивлений слоев: Q с = S(K с . с’ против .tand .A s ) Собственным весом сваи можно пренебречь, так как вес бетона почти равна весу перемещенного грунта. Следовательно, окончательный мощность сваи составляет:

Q f = A b q o N q + S(K s .s’ v .tand .A s )

Рассчитать N c , N q и N г

Значения K s и d могут быть связаны к углу внутреннего трения (f´)

используя следующую таблицу по Бромсу.

Материал    д К с
низкая плотность высокая плотность
сталь 20° 0,5 1,0
бетон ¾ f’ 1,0 2,0
древесина 2 /3; ф’ 1. 5 4,0
Как и многое другое при проектировании свай, это эмпирическая взаимосвязь.
Из эмпирических методов видно, что Q s и Q b оба достигают пиковых значений на глубине от 10 до 20 диаметров.
Обычно считается, что поверхностное трение никогда не превышает 110 кН/м². а сопротивление основания не превысит 11000 кН/м².

Забивные сваи в связном грунте

Забивка свай в глину изменяет физические характеристики грунта.

В мягких глинах забивка свай приводит к увеличению поровой воды давление, u , вызывая снижение эффективного напряжения. Подъем земли также происходит. По мере того, как поровое давление воды со временем уменьшается, а грунт ослабнет, эффективное напряжение в почве возрастет. Увеличение в эффективном напряжении (s’ = s — х) приводит к увеличению несущей способности сваи с время. В большинстве случаев 75% предельной несущей способности достигается за 30 дней вождения.

Для свай, забитых в твердые глины, происходит небольшое уплотнение, почва растрескивается и вздымается. Боковая вибрация вала от каждого ударом молота образуется расширенное отверстие, которое затем может заполниться грунтовыми водами или экструдированная поровая вода. Это, а также «размягчение деформации», которое происходит из-за большие деформации в глине по мере продвижения сваи приводят к значительному снижение поверхностного трения по сравнению с прочностью на сдвиг в недренированном состоянии, с у , глины.Для учета этого в проектных расчетах коэффициент сцепления, и , вводится. Значения a могут быть найдены из эмпирических данных ранее записано. Рекомендуется максимальное значение (для жестких глин) 0,45.

Прочность на сдвиг в недренированном состоянии, с u , часто увеличивается с глубиной. Значение, используемое для расчета торцевая несущая способность, Q b , должна быть такой же, как у основания куча. Значение, используемое для расчета пропускной способности вала, Q s , должно быть среднее значение, s u(avg) , взять на средней высоте.

Q с = a .s u(среднее) .A с
Q b = s u .N c .A b

N c = 9,0 для глин и пылеватых глин.

Буронабивные сваи в несвязном грунте

Процесс проектирования буронабивных свай в сыпучих грунтах по существу является то же, что и для забивных свай. Следует предположить, что расточка ослабляет почвы и, следовательно, какой бы плотной ни была почва, значение угла трения используется для расчета значений N q для концевого подшипника и значений d для поверхностного трения должны быть приняты для рыхлого грунта.Однако, если поворотный бурение ведется под бентонитовым шламом f’ можно принять за для ненарушенного грунта.

Буронабивные сваи в связном грунте

После исследования буронабивных свай в лондонской глине, расчет предельную несущую способность буронабивных свай можно определить аналогично как для забивных свай. Коэффициент сцепления следует принимать равным 0,45. это считалось, что только половина невозмущенной прочности на сдвиг мобилизуется ворса из-за комбинированного эффекта набухания и, следовательно, размягчения глина в стенках скважины.Умягчение в результате просачивания воды от трещин в глине и от незатвердевшего бетона, а также от «работы размягчение» во время операции растачивания.

Выбор свайного фундамента по состоянию грунта

🕑 Время прочтения: 1 минута

Выбор свайного фундамента зависит от данных исследования грунта, полученных из скважин разной глубины. Выбор сваи, соответствующей желаемой прочности и требованиям, играет важную роль в снижении затрат и эффективности.В этой статье мы поговорим о выборе типа свай в зависимости от грунтовых условий.

Факторы, влияющие на выбор сваи Фундамент На выбор свайного фундамента влияют следующие факторы:
  1. Почвенные условия
  2. Нагрузки от конструкций
  3. Характер нагрузки
  4. Количество используемых свай
  5. Стоимость строительства

Типы свайного фундамента В зависимости от вышеупомянутых факторов сваи обычно делятся на следующие 3 типа:
  1. Концевые опорные сваи
  2. Сваи скольжения
  3. Комбинация торцевых опор и свай скольжения.

1. Фундамент на опорных сваях Концевые опорные сваи, также называемые точечными опорными сваями, выбираются, когда глубина слоев твердого грунта или коренных пород на участке находится в пределах разумной глубины. Длину используемой сваи можно легко рассчитать на основе глубины коренных пород, полученной из записей разведочных скважин почвы.

Рис. 1: Концевая опорная свая

В этом случае нагрузки от конструкций передаются непосредственно твердому грунту за счет опорного действия нижнего конца сваи и не требует использования поверхностного трения для сопротивления нагрузкам.Стоимость возведения свай в таких случаях оптимальна. Предельная несущая способность сваи или группы свай зависит от несущей способности коренной породы или твердых слоев. Количество используемых свай в этом случае зависит от нагрузок от конструкции и индивидуальной мощности свай. В этом случае,

Q U = Q P

Где Q U — предельная несущая способность свайного фундамента. Q P — нагрузка, которую несет концевая опорная свая или группа свай. В случае, когда твердая порода недоступна на разумной глубине и существуют достаточно уплотненные твердые слои грунта, сваи должны быть заглублены на несколько метров в толщу твердого грунта.

2. Фундамент из висячих свай: Висячие сваи воспринимают нагрузки от конструкций за счет поверхностного трения о грунт. Этот тип свайного фундамента выбирается, когда на большой глубине имеется твердый слой и строительство торцевых опорных свай становится неэкономичным. Затем подбирается количество свай в группе, чтобы воспринимать нагрузку от конструкции за счет трения о ее обшивку. Этот тип свайного фундамента также воспринимает нагрузки от торцевой опоры, но ее величина мала, поэтому в расчетах ею пренебрегают.

Рис. 2: Висячая свая.

Длина висячей сваи, выбираемая в этом случае, зависит от прочности грунта на сдвиг, нагрузок от конструкций и размеров свай. Емкость отдельной сваи рассчитывается на основе сопротивления поверхностному трению, обеспечиваемого выбранной длиной сваи. Оптимальную длину этой сваи следует использовать с учетом экономии. Количество свай, необходимых в группе, можно рассчитать исходя из емкости каждой сваи. В этом случае,

Q U = Q S

Где Q U — предельная несущая способность свайного фундамента. Q S — нагрузка, воспринимаемая висячей сваей или группой свай.Нагрузка передается на грунт за счет трения в случае песчаного грунта и сцепления в случае глинистого грунта. Сыпучий песок и мягкие глины могут не обеспечивать достаточного сопротивления поверхностному трению или адгезии к большим нагрузкам от конструкций.

3. Комбинированный фундамент с торцевой опорой и висячей сваей: Этот тип свайного фундамента в основном используется в строительстве. Преимущество использования этой сваи заключается в том, что она может выдерживать нагрузки от конструкций как за счет торцевой опоры, так и сопротивления трения.Эта свая имеет большую емкость и экономична. Эта свая используется, когда результаты исследования грунта показывают твердую коренную породу или довольно уплотненный грунт на разумной глубине, а почва над коренной породой поддерживает сопротивление поверхностного трения. В этом случае,

Q U = Q S + Q P

Где Q U — предельная несущая способность свайного фундамента. Q S — нагрузка, воспринимаемая висячей сваей или группой свай. Q P — нагрузка, которую несет концевая опорная свая или группа свай.Нагрузка передается на грунт за счет трения в случае песчаного грунта и сцепления в случае глинистого грунта.
Подробнее : Каковы методы забивания свай над водой?

Почему на моей лужайке образуются крошечные холмики почвы?

— Написано Дэнни Лодердейлом

Добавить комментарий

Ваш адрес email не будет опубликован.
