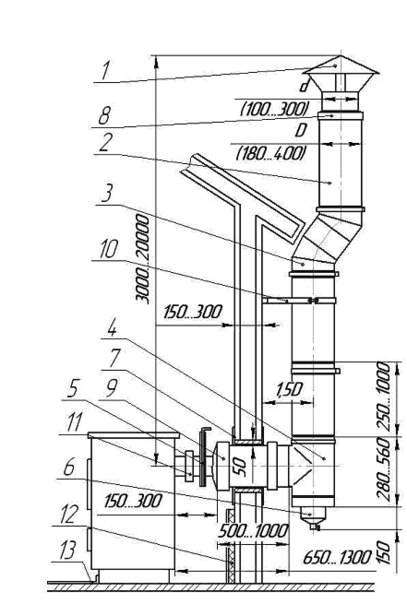

Схема дымохода для твердотопливного котла: Какой лучше выбрать дымоход для твердотопливного котла: виды и особенности монтажа

Дымоход для твердотопливного котла своими руками

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

  • на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
  • на плоских крышах высота трубы над коньком не менее 1000 мм;
  • на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
  • если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

  • герметик для уплотнения стыковых соединений;
  • лист нержавейки для изготовления верхнего конуса;
  • облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
  • кирпичи для кладки;
  • теплоизоляционный материал для утепления;
  • шамотные кирпичи;
  • консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

  • мастерок для кладки раствора;
  • строительный уровень и отвес для углов;
  • дрель с миксерной насадкой;
  • рулетка;
  • перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

  • первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
  • кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
  • следующий ряд смещается уже по обеим сторонам, но также на четверть;
  • диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
  • колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Закончили установку твердотопливного котла? Значит, самое время приступать к сооружению системы дымоудаления. И как всегда, у прекрасных мастеров на все руки есть выбор: заказать полностью в сторонней фирме или приложить к этому свои руки. Если вы выбираете второй вариант, то наша статья станет отличным помощником в вашем начинании.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи.

Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

  • Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
  • Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
  • Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
  • Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Правила монтажа дымохода
  1. Пожаробезопасность. Это первое и главное, что нужно обеспечить при строительстве системы. Обязательна минимальная дистанция 38 см между стенками дымохода и всеми поверхностями. Если вы выбрали внутренний тип дымохода, то позаботьтесь о качественной изоляции при прохождении частей дымохода через внутренние перекрытия.
  2. Толщина стенок. Она должна быть от 10 см и более вместе с изоляцией.
  3. Высота. Очень важный параметр, от которого напрямую зависит тяга в системе, эффективность удаления газов. Поэтому длина должна быть такова, чтобы высшая точка дымохода возвышалась над крышей на 1 метр.

Рассчитать высоту вам поможет эта таблица :

Таблица расчета диаметра дымохода

  1. Строгий расчет площади внутреннего сечения. Значение этой характеристики должно быть постоянным по всей длине дымохода. В противном случае это снижает КПД работы дымохода.
  2. Запрещается наличие горизонтальных участков длиной более 1 метра.
  3. Обязательно наличие сборника конденсата, дверок для техобслуживания конструкции в дымоходе из любого материала.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Кирпичный дымоход для твердотопливного котла

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

  • Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
  • После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
  • На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
  • Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
  • «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
  • Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
  • На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
  • Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Стальной дымоход

Стальной дымоход: разборная конструкция

Вам на выбор предоставляется дымоход из обычной или нержавеющей стали. Как вы понимаете, последняя пользуется все большей популярностью, так как срок службы дымохода из обычной стали – не более 3-5 лет.

  • высокая термоустойчивость – они могут выдерживать температуру от 500ºС до 700ºС.
  • стойкость к образованию конденсата – а это, в свою очередь, обеспечивает надежность и долговечность самой системы. 316, 316L, 321 – марки нержавеющей стали, которая подходит в качестве материала для дымохода твердотопливного котла.
  • доступная цена – еще один немаловажный плюс, который привлекает к себе внимание.
  • возможность корректировки конструкции дымохода – в отличие от стеклянного или кирпичного, в устройство этого вы вполне можете добавить нужные детали, например, шибер, если забыли про него при первоначальном варианте.

Подробнее о сооружении дымохода из стали читайте в нашей статье .

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

  • Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
  • Простая сборка и компактные габариты .
  • Конденсат не образуется при использовании этих труб .
  • Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
  • Высокая пожарная безопасность .
  • Высокая цена.
  • Недолгий срок службы – в среднем он составляет 10-15 лет.
  • С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Керамический дымоход

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

внутренний – это непосредственно сама труба из керамики;

средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

  • Устойчив к высоким температурам до 850-900 ˚С.
  • Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
  • Конденсат не будет образовываться и оседать на стенках.
  • Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
  • Подойдет для котла на любом топливе .
  • Простой монтаж .
  • Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
  • Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
  • Долгий срок службы – он составляет порядка 30 с лишним лет.

Дымоход из стекла

Об этом материале стоит упомянуть отдельно. Стеклянные дымоходы только начали выходить на российский рынок.

К плюсам можно отнести высокую жаростойкость, надежность и долгий срок службы, а также оригинальный внешний вид такого изделия.

Минус один, но очень существенный – материал, как и монтаж такого дымохода влетит вам в копеечку.

Свежие записи

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

План строительства частного дома или дачи всегда содержит в себе необходимость монтажа отопительной системы. В настоящее время популярными являются твердотопливные котлы. Одной из составляющих, обеспечивающих безопасность и удобство их эксплуатации, является дымоход. Разобравшись в том, как в соответствии со всеми правилами сделать дымоход для твердотопливного котла, можно приступить к выполнению этой работы самостоятельно.

Содержание

  • Как сделать дымоход для твердотопливного котла эффективным
  • Как рассчитать дымоход для котла
  • Дымоход из кирпича для твердотопливного котла своими руками

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

  • Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

  • Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

  • Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
  • Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

  • Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
  • Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

↓ Обязательно изучите рекомендованный материал по теме ↓

Самостоятельный расчёт сечения и высоты дымовой трубы

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

  • Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

  • При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
  • Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
  • При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

  • Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

  • Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
  • При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
  • Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

  • Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
  • Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Дымоход из сэндвич-трубы: собираем и утепляем самостоятельно

Самостоятельный расчёт сечения и высоты дымовой трубы

Конвектор на дымоходе: его преимущества и принцип работы

Источники: http://www. portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/, http://bulkaet.ru/dymoxod-dlya-tverdotoplivnogo-kotla-ustrojstvo-trebovaniya-k-konstrukcii-varianty.html, http://kamin-maker.ru/dymokhody/dymohody-dlya-tverdotoplivnyh-kotlov-svoimi-rukami/

Дымоход для твердотопливного котла своими руками

Одним из наиболее важных элементов локальной системы отопления является дымоход, так как без него функционирование котла невозможно. Выбирать и строить дымоход для твердотопливного котла нужно с соблюдением всех правил, так как от этого зависит не только эффективность отопления, но и безопасность жильцов дома.

Дымоход для котла – это элемент для отведения продуктов сгорания – газов, частичек сажи и копоти. Чтобы котел функционировал нормально, важно правильно построить этот элемент. Кроме того, трубу в процессе эксплуатации нужно будет периодически очищать от осевшей на стенках сажи и копоти. В противном случае процесс выведения наружу продуктов сгорания будет затруднен. Рассмотрим какие дымоходы для твердотопливных котлов можно использовать.

Сила тяги – основная характеристика дымохода

Сила тяги – это основная техническая характеристика дымохода, отражающая производительность этого элемента отопительной системы. Характеризуется тяга скоростью передвижения продуктов сгорания по трубе. На силу тяги оказывает влияние ряд следующих факторов:

  • диаметр и длина трубы;
  • форма сечения;
  • наличие на пути изгибов и колен.

Совет! Чтобы сила тяги была лучше, рекомендуется делать путь прохождения продуктов сгорания максимально прямым (без поворотов и изгибов), а диаметр трубы должен сужаться к выходу.

Характеристики работы

Качество работы дымохода можно измерить следующими характеристиками:

  • Низкая тяга. Если сила тяги недостаточна, то топочные газы начнут поступать в помещение, в котором установлен котел. Если эти признаки отмечаются при работе котла, необходимо выключить агрегат, пересмотреть конструкцию и исполнение дымохода.

  • Повышенная тяга. Если тяга излишне высокая, то в трубе слышится гудение или гул. В этом случае, тягу регулируют поворотом заслонки, добиваясь оптимальных показателей.

Материалы изготовления

Из каких материалов может быть сделана труба дымохода? Вот наиболее распространенные варианты:

  • Кирпичный дымоход отличается устойчивостью к высоким температурам. Однако стенки трубы из кирпича нагреваются очень медленно, а это снижает КПД отопительного агрегата;

Совет! Делать кирпичный дымоход для твердотопливных котлов не рекомендуют. Дело в том, что труба из кирпича быстро разрушается под действием конденсата, образующегося при работе этих котлов.

  • Обычная и нержавеющая сталь часто используется для устройства дымохода. Однако труба из обычного стального листа разрушается еще быстрее, чем дымоход из кирпича, поэтому лучше использовать сталь нержавеющую;

  • Керамические материалы отличаются устойчивостью к высоким температурам и огню, в то же время не разрушаются под действием конденсата и внешних факторов;
  • Стеклянные конструкции в нашей стране применяют чрезвычайно редко, так как они очень дороги и недостаточно практичны.

Совет! Рекомендуется выбирать трубу круглого или овального сечения, так как именно в этом случае будет обеспечен наиболее эффективный отвод газов. В элементах прямоугольного сечения образуются завихрения, поэтому на внутренней поверхности осаждается большое количество нагара и сажи.

Выбор лучшего варианта

Чтобы решить какой дымоход следует строить, нужно учесть такие параметры:

  • температура газов, подлежащих отведению. Каждый из материалов имеет свой температурный максимум. Так, конструкция из нержавейки выдержит температуру до 800 градусов, труба из кирпича может быть использована при температуре газов до 900 градусов. Самые же термостойкими оказываются керамические элементы, выдерживающие до 1200 градусов;

  • давление газов: дымоход может работать, как на естественной тяге, так и с наддувом;
  • устойчивость материала к внешним воздействиям;
  • устойчивость к коррозии при воздействии конденсата;
  • расстояние до строительных конструкций. В нормах обязательно указывается расстояние, которое должно отделять трубу от перекрытия и прочих конструкций, собранных из легковоспламеняющихся материалов.

В большинстве случаев, дымоход для котлов на твердом топливе рекомендуется делать двухконтурным с прокладкой между контурами теплоизолирующего материала.

Особенности монтажа

Присоединение дымохода к котлу редко вызывает затруднения. Важно только убедиться в том, что диаметр трубы равен размеру выводного патрубка котла. Вот несколько правил, которые нужно будет соблюдать в процессе выполнения работ:

  • все соединения систем обрабатывают специальным термостойким герметиком;
  • если используются трубы разного диаметра, обязательно следует использовать переходники, иначе обеспечить герметичность соединения будет сложно;
  • длина трубы не должно быть менее пяти метров, она обязательно должна выступать над уровнем конька;
  • если нет возможности сделать трубу прямой, нужго следить, чтобы горизонтальные участки трубопровода не были длиннее одного метра;
  • важно продумать возможность чистки трубопровода, для этого организуют специальные места доступа;

  • важно обеспечить надежное крепление трубы, чтобы даже при сильном ветре избежать серьезной вибрации. Это необходимо не только для обеспечения бесперебойной работы котла, но и безопасности людей. Крепление к стене осуществляется с интервалом не более одного метра;
  • при проходе трубы через перекрытие необходимо уложить дополнительный слой теплоизоляции;
  • на конце трубы следует установить дефлектор или грибок, это необходимо для исключения попадания внутрь осадков и мусора;

Итак, дымоход для твердотопливного котла – это важный элемент системы отопления. От того насколько правильно сделана эта деталь будет зависеть эффективность работы топливного оборудования, а также безопасность жильцов дома, поскольку продукты горения при большой концентрации воздухе могут привести к отравлению. Кроме того, при нарушении противопожарных норм не исключено возникновение возгорания конструкций дома.

Дымоходы для котлов твердотопливных — советы профессионалов

Процесс горения невозможен без выделения дыма,

но также без постоянного поступления кислорода.

А значит котельное оборудование без дымохода работать не сможет.

Именно этот узел отвечает за вывод отработанных газов и подачу свежего воздуха в систему.

Но чтобы она функционировала эффективно необходимо правильно подобрать дымоход для   твердотопливного котла.

Какая модель будет лучшей?

на что обращать внимание при выборе?

Ответы на эти и многие другие вопросы вы сможете найти в этой статье.

Содержание:

  • Какая должна быть система дымохода
  • Виды и отличия дымоходов
  • Что влияет на выбор?
  • На что обращать внимание при выборе
  • Сделать самому или доверится специалистам
  • Какой должна быть система отвода отработанных газов?

Какой должна быть система отвода отработанных газов?

Качество работы отопительного оборудования зависит от наличия тяги. Она создается в результате разной температуры внутри канала дымоотвода и снаружи. Чем больше отличие между ними, тем лучше тяга, следовательно, и более полно сгорает топливо.
Но кроме температуры на данный параметр влияют и другие характеристики:

  • Высота
  • Форма
  • Наличие поворотов

Насколько более прямой и узкой будет труба, настолько лучше в ней тяга, а повороты и уклоны значительно ухудшают этот показатель. Высота дымохода для твердотопливного котла регламентируется нормативными документами и не может быть менее 5 м, это связано с тем, что вверх дым поднимается по спирали, постепенно наращивая скорость. И в различного рода ответвлениях направление перемещения газов изменяется, что может привести к завихрениям.

Смотрим видео, каким должен быть дымоход:

Идеальным считается круглая форма дымоотвода, хотя допускается применение овальных конструкций. А вот квадратная или прямоугольная приведет к быстрому скоплению сажи, значительно ухудшив показатели тяги.

Однако подбирать длину и сечение дымохода следует в зависимости от индивидуальных особенностей оборудования. Обычно эти значения вычисляются по формулам, которые можно найти в сети.

Наилучший вид дымовых каналов для твердотопливного оборудования

В зависимости от материала, применяемого при изготовлении конструкции системы дымоотвода, различают несколько видов:

  • Кирпичные
  • Металлические
  • Стеклянные
  • Керамические

Каждый из них имеет свои особенности. Сделанные из огнеупорного кирпича образцы могут выдерживать очень высокую температуру.

Они имеют эффектный дизайн. Но кирпичный дымоход для котла лучше не выбирать, так как в процессе горения дров образуется конденсат, способный привести к появлению трещин или разрушению конструкции.

Металлические модели чаще всего выполняют из нержавеющей стали, они устойчивы к воздействию агрессивных сред, образованию конденсата и достаточно дешевые.

Для твердотопливного оборудования применяют следующие марки сплава:

  • AISI 430
  • AISI 321
  • AISI 316 (L)

Стеклянный дымоход у котла твердотопливного в Беларуси не используется, хотя и имеет наилучшие эксплуатационные качества, необычный дизайн и вполне подошел бы для такого оборудования.

Керамические модели наиболее распространенные. Обладают превосходной устойчивостью к огню, не подвержены губительному влиянию конденсата, безопасны при загорании сажи, могут выдержать температуру до 1200° С.

Характеристики, влияющие на выбор системы дымоудаления

Работа его зависит от многих факторов, но одним из самых важных является его длина. Объяснить это можно тем, что на прямых участках дым, двигаясь набирает скорость, увеличивая тем самым поток.

Имеют значение при выборе и другие характеристики:

  • сечение дымохода
  • гладкость внутренних стенок дымовой трубы
  • диаметр дымоходау твердотопливного котла

Тяга зависит от количества горизонтально расположенных участков, поворотов, сужений. Поэтому идеальным считается прямой вертикальный дымоход.

Так как температура выходящих газов может быть в пределах от 70 до 1000° С, то нужно обязательно учитывать термостойкость материалов, из которых будет выполнена конструкция.

Обращаем внимание на основные моменты

Обустройство дымохода для твердотопливных котлов дело достаточно сложное, поэтому не имея необходимых знаний по котельному оборудованию лучше доверить выбор и монтаж специалистам.

Решив сэкономить средства и сделать это самостоятельно важно правильно подобрать конструкцию.Начните с материала дымоотвода. Это может быть нержавейка с молибденом или сэндвич-труба.

Помимо классических вариантов существует масса других, но не все они подойдут для твердотопливного оборудования.

Особое внимание специалисты советуют обратить и на форму конструкции. Оптимальным у твердотопливного котла является цилиндрический дымоход. Допустимо использование и более сложных моделей, но в дальнейшем они требуют частого обслуживания и чистки.

Диаметр рассчитайте по характеристикам котла, а длину согласно строительным нормативам. Для вычислений существуют специальные программы, способные наиболее точно рассчитать все размеры.

Не забывайте! Недопустимым считается вывод в одну системы дымоудаления двух агрегатов. Схема дымохода для котла твердотопливного предполагает для каждого устройства свою модель.

Возможно вы захотите внести некоторые изменения в конструкцию, способную улучшить характеристики котла. Можно горизонтальные участки расположить под уклон – это позволит поддерживать тягу постоянной не снижая.

В процесс оборудования дымохода соблюдайте все требования, регламентируемые нормативными документами. Ведь от его работы зависит, порой, жизнь людей!

Выбор системы дымоудаления – самостоятельно или доверить профессионалам?

По своему принципу действия твердотопливные котлы мало чем отличаются от обычных дровяных печей. Значит хороший дымоход сможет сделать и профессиональный печник. Конечно в рамках одной статьи все требования к выполнению такой конструкции не отобразишь.

Стоит отметить лишь, что главным при оборудовании дымоотвода является соблюдение требований нормативных документов. Особое внимание должно быть уделено местам прохода труб через перекрытия и кровлю. Нужно правильно топить агрегат, не подкладывая в него дрова бесконечно, иначе недалеко до пожара.

Какие дымоходы для твердотопливных котлов нужно выбирать? Ответить однозначно невозможно.

Многие характеристики зависят от:

  • материала
  • архитектурных особенностей строения

Возможно стоит обратить внимание на сэндвич-трубы. Они самые долговечные, а имея гладкие внутренние стенки трубы, обеспечивают прекрасную тягу. Отложения сажи в них небольшие – значит чистить придется достаточно редко.

Принято считать, что самая дешевая кирпичная конструкция, так как потребуются затраты только на приобретение материала. На самом деле это вопрос спорный. Обустраивая такой дымоход у пиролизного котла вы используете кирпич, раствор и это с учетом фундамента, а еще стоимость работ – так что считайте сами.

Но в любом случае, какой вариант вы бы не выбрали, стоит обратиться за консультацией к профессионалам, особенно по вопросам соблюдения правил пожарной безопасности.

Гарантировано качественный результат будет только в случае, если проектирование и монтаж выполнят специалисты. Тем более, что для этого потребуется намного меньше времени, чем если сделать дымоход для котла своими руками. Подумайте стоит ли идти на риск?

Дымоход для твердотопливного котла своими руками. Как сделать дымоход для твердотопливного котла: пошаговая инструкцияИнформационный строительный сайт

Оголовок дымоходной трубы современного жилого дома.

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки» (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

  •  Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Способы установки дымохода для котла на газе

Принцип действия вытяжки основан на свойстве горячих газов устремляться вверх, создавая тягу в вентиляционном тракте. Для оттока выхлопа от горелки традиционная кирпичная кладка не годится: в грязном воздухе содержится водяной пар – продукт сгорания углеводородов. Контакт с холодными боками вытяжки вызывает конденсацию с выделением росы. Последствия такого явления следующие:

  • влага проникает в поры кирпича;
  • периодичность включения высокоэффективных печей на сжиженном газе обусловливает замерзание воды до состояния льда;
  • кристаллы растут, разрушая кирпичный воздуховод, тот обледеневает и сужая проход.

Установка дымохода для газового котла включает следующую комплектацию: выхлопной остов газоотвода, переходник от теплового прибора к вентиляционной схеме, патрубок для проведения элемента сквозь стену или крышу дома, конденсатосборник с тройником и сливным краном, крепёжные детали. Комплектность меняется в зависимости от сложности, с также способа подключения к печи.

Виды и описание газоходов напольных котлов

Обычное место отопителей – на кафельном полу. Размещение вентствола – внутри или вне здания. Установка газового дымохода в частном доме с температурой отводимой струи до 120ºС выполняется так:

  1. Кирпичный ствол с вкладкой из нержавеющей стали, асбестового экрана. Вставка имеет форму гильзы необходимого диаметра, соединения промазывают жаростойкими герметиками, а пространство между стенками корпуса и канала закладывают минватой. Внизу в доступном месте ставят влагосборник.
  2. Керамическая шахта из специальных блоков устойчива при эксплуатации в агрессивной среде, служит десятилетия. Большая масса предполагает устройство фундамента при монтаже трубы для дымохода газового котла.
  3. Асбоцементная оболочка в сечении – овал. Стыки герметизируют влагостойким цементом с гидрофобными добавками. Для снижения конденсатообразования став делают высоким и теплоизолируют.
  4. Сэндвич-дымоход – его конструкция не позволяет остывать газоходу за счёт утеплителя. На улице ствол дополнительно укрывается минеральной ватой – это увеличивает тягу, долговечность изделия.

Есть схемы, где установка газового дымохода осуществляется из коаксиальных (труба в трубе) элементов, трёхслойных сэндвичей из нержавейки с базальтовым утеплителем. Появились и новинки – конструкции с вкладным полимерным рукавом по технологии Фуранфлекс.

Какой же дымоотвод выбрать для газовой печи?

Сегодня предпочтение отдаётся двум системам дымоотводения: сэндвич-конструкциям и коаксиальным. При выборе ориентируются на мощность котла, особенности постройки и свой бюджет. Когда газоотвод устанавливается снаружи, экономится объём комнаты и не нарушается безопасность людей, но влияние атмосферных факторов вредит корпусу. Другие немаловажные критерии для оценки:

  • форма и сечение каналов, длина става – определяются по расходу отопителя и схемой вентиляции;
  • возможность самостоятельно сделать монтаж дымохода для котла на газе;
  • простота обслуживания системы проветривания.

Коаксиальный газоотвод отличается красивым дизайном при хороших эксплуатационных характеристиках, поликонденсат в проходе не образуется. Доступным для изготовления является сэндвич – труба из нержавейки, обёрнутая базальтовой ватой и оцинкованным железом.

Требования к подключению дымоотвода

Нормативные данные по газоотведению изложены в СНиП Вытяжка из огневой камеры возводится на высоту 6 м от горелки. При подсоединении печки к дымоотводу обязательно выполнение стандарта:

  • подводящий к шахте горизонтальный канал <3 м с уклоном к топке 1―3º;
  • ствол – вертикальный с возвышением над плоской кровлей на 50 см, для обхода препятствия допускается отклонение от оси на 30º при расстоянии до става 1 м;
  • число поворотов воздушного потока – не больше 3;
  • отверстия на выхлопе и по всему сечению не должны быть меньше выходного диаметра от теплогенератора;
  • напольные или настенные котлы с верхним патрубком присоединяются посредством вертикального колена ≥25 см;
  • отступ газохода от несгораемой стены – 50 мм и больше, от деревянной ≥0,25 м.

Внизу ствола монтируется лючок для сброса воды. До подключения отопительной горелки построенную схему вентиляции проверяют специалисты газовой службы.

В компании dymohody.by вы можете купить дымоход, а также заказать монтаж дымоходных систем любых видов быстро и качественно с гарантией качества.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Особенности монтажа

В зависимости от вида дымохода, будут отличаться и требования к нему. Но, общие правила и требования все-таки есть и их в обязательном порядке следует принимать за внимание, выбирая для отопления твердотопливный котел. Итак:

  • во время монтажа учитывайте факт, что труба должна подниматься на высоту не менее 5 метров;
  • для отводов из металла, необходимо использовать «нержавейку» с толщиной не менее 0,5 мм;
  • диаметр выводящей трубы должен соответствовать патрубку, не допускается использование меньшего сечения;
  • выбирая дымоходы из кирпича, учитывайте требование к усиленному фундаменту. Также такие каналы должны обязательно состоять из нескольких секций, в каждой из которых снизу должна быть предусмотрена специальная камера. Камеры позволяют в случае пропадания тяги, провести очистку.

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

  • дешевизну;
  • гибкость;
  • низкую стоимость установки;
  • возможность монтажа вне сооружений;
  • способность к растягиванию и сжатию;
  • возможность обустройства старых газоходов из кирпича.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Гофротрубы имеет смысл использовать только для обустройства небольших участков дымоходов. Например, для соединения котла с газоходной шахтой. При этом следует отказаться от применения гофры для работы с твердотопливными агрегатами. Поскольку толщина стенки таких изделий небольшая.

Заключение

Подводя итог, я хочу отметить, что при выборе материалов, размеров и конфигурации дымоходной трубы, прежде всего, следует исходить из максимальной тепловой мощности отопительного прибора. При этом также нужно учитывать свои финансовые возможности, и то, на какие виды топлива рассчитана ваша печь или отопительный котел.

Более подробно обо всех описанных видах дымоходов можно узнать из приложенного видео в этой статье, а если у вас возникнут какие либо вопросы или замечания, я предлагаю их обсудить в форме для комментариев.

14 сентября 2016г. Дымоходы,Операции с дымоходами,Проектирование и расчеты дымоходаЕсли вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Варианты расположения дымоходов для газовых котлов

По месту устройства дымоходы подразделяются на:

  • внутренние;
  • внешние.

Эти виды дымоходов являются устройствами, основная конструкция которых расположена вертикально.

Самостоятельным видом дымохода является коаксиальная труба, в которой продукты сгорания и воздух с улицы двигаются в канале навстречу друг другу.

Оба вида дымоходов устраиваются с учётом требований, предъявляемых вышеперечисленными нормативными документами, но имеют индивидуальные конструктивные особенности, обуславливающие достоинства и недостатки.

Внутренние дымоходы

Дымоход, смонтированный внутри ограниченного наружными стенами контура здания, называется внутренним.

Наружные стенки труб такого дымохода для газового котла не подвергаются отрицательному воздействию внешней среды (температурные перепады, осадки, ультрафиолет, ветер, биологический фактор), поэтому конструкция является долговечной.

Кроме того, во время движения горячих продуктов сгорания по каналу теплоотдача в воздух жилья через стенки дымохода продолжается – боковая поверхность дымохода является дополнительным источником тепла, поэтому КПД такой системы отопления выше, особенно в 2-этажных домах.

Однако у такого расположения дымохода есть и минусы:

  • в случае разгерметизации дымохода утечка углекислоты произойдёт в одно из помещений;
  • перегрев поверхности канала опасен возникновением пожара;
  • места прохода дымохода через плиты перекрытия нуждаются в теплоизоляции;
  • шахта или труба дымохода занимают в помещениях определённые площадь и объём, поэтому фактор их наличия приходится учитывать при перестановке мебели и выборе отделочных материалов.

Если внутренний дымоход устраивается во время строительства дома, то проблем с его сооружением не возникает – проект содержит всё необходимое для исполнения, в том числе технологию изготовления под него индивидуального фундамента. Если же принято решение о сооружении дымохода такой конструкции в уже выстроенном доме, то его устройство сопряжено со значительными расходами времени и средств, так как потребуется выполнение проёмов в плитах перекрытия, а это – ущерб имеющейся отделке.

Наружные дымоходы

Дымоход, пристроенный к стене дома или выведенный наружу через боковую стену, называется наружным.

Достоинства данного расположения:

  • простота сооружения – возможность монтажа в заселённом доме без ущерба отделке;
  • экономичность;
  • лёгкость обслуживания и ремонта;
  • безопасность – разгерметизация не грозит отравлением.

Недостатки дымоходов наружного размещения:

  • необходимость утепления – для предотвращения образования конденсата на внутренней поверхности стенок;
  • воздействие негативных факторов окружающей среды;
  • меньшее значение КПД – невозможность использования боковой поверхности в качестве дополнительного источника тепла.

Сводная таблица характеристик дымоходов внутреннего и выносного расположения:

Коаксиальные дымоходы

Данные устройства пользуются особой популярностью при оборудовании дымоотводом газового котла с закрытой камерой сгорания. Коаксиальный дымоход – это труба в трубе, в которых одновременно происходит два процесса – поступление снаружи воздуха в камеру сгорания закрытого типа и отвод изнутри на улицу продуктов сгорания. Коаксиальную трубу можно использовать как на котлах настенного исполнения, так и при устройстве дымохода для напольных агрегатов отопления. Расположение канала может быть внутренним или наружным, ориентация – вертикальная или горизонтальная.

Монтаж заключается в выполнении сквозного отверстия нужного диаметра в наружной стене, плите перекрытия или кровле по сделанной предварительно разметке, установке в него трубы и заполнении зазоров термо- и влагостойким герметиком.

Ограничения при подключении

Неправильно установленный дымоход становится причиной возгораний жилых домов, взрывов газов и отравлений людей угарными газами. Если монтаж выполняется в многоквартирном доме, то пренебрежение требованиями безопасности ставит по угрозу не только владельцев одной квартиры, но и их соседей. Чтобы избежать проблем при эксплуатации газового оборудования, запрещается:

Обратите внимание! На оголовок трубы газового котла не одевают защитные зонтики, дефлекторы и другие приспособления, так как они только мешают, снижая уровень тяги в дымоходе.

Примеры правильных и неправильных способов подключения дымоходной трубы

Инструкция по установке

Рассмотрим, как правильно установить дымоход на газовый котел. У нас в наличии заводское изделие.

Порядок действий:

  1. Проверить комплектацию, собрать элементы.
  2. Для выносной трубы проделать отверстие в стене такого размера, чтобы помещалась труба вместе с теплоизоляцией.
  3. Подсоединить переходник к котлу.
  4. Установить снаружи на стену кронштейны.
  5. Утеплить стальную одинарную трубу, двойную покрыть антикоррозийным составом.
  6. Соединить и зафиксировать все элементы. Звенья соединяют последовательно, контролируют установку каждого отвесом.
  7. Проверить герметичность, изолировать стыки.
  8. Сверху на трубу установить клапан-козырек для защиты от осадков.

Возможно Вас заинтересует от чего зависит расход газа в газовых котлах отопления.

Основные разновидности дымоходов

Часто встречающиеся типы дымоходов:

  • Кирпичные. Как правило, в кирпичной шахте монтируют трубу из асбеста. Ключевой минус кирпичного дымохода — необходимость установки фундамента для него. Кроме того, такая конструкция ухудшает тягу, а также способствует образованию мусора и продуктов конденсации. Это разрушает систему и делает помещение сырым. Из плюсов — высокая теплоемкость и пожарная безопасность.
  • Керамические. Наиболее дорогостоящий и качественный вариант. Выполняются из огнеупорной керамики. Обязателен слой теплоизоляции негорючего материала. Плюсы — не требуют частой очистки, имеют гладкие стенки и круглое сечение (обеспечивает хорошую тягу), обладают высокими показателями герметизации и теплоизоляции, жаростойки, долговечны, легко устанавливаются. Недостатки — обязательность фундамента и высокая цена.
  • Модульные из стали. Их собирают из тройников, переходников, колена и т. д. Конструкции из нержавейки часто устанавливают каналы из кирпича (вышеупомянутая гильзовка). Однако можно установить такой дымоход и отдельно. Нержавейка должна обладать устойчивостью к кислотам и быть жаропрочной, чтобы в дымоходе не появилась коррозия (толщина стенок — от 0,6 до 1 мм). Оцинкованная сталь не подходит, т. к. цинк быстро выгорает при высоких температурах. Минусы стальных сооружений — повышенная теплопроводность ведет к быстрому остыванию газов, формируется большой объем конденсата, срок эксплуатации не превосходит 15 лет. Из плюсов — хорошая тяга за счет скругленной формы, не нужен отдельный фундамент, не происходит накопления сажи.
  • Гофрированные из стали. Представляют собой гибкую трубу из металлической ленты. Используются для гильзовки кирпичных конструкций с изогнутостями. Просты в установке, но служат недолго.
  • Сэндвич-конструкции из стали. Представляют собой две вставленные друг в друга трубы. Область между ними заполняют специальным негорючим утеплителем. Минусы — высокая стоимость. Плюсы — сниженная теплопроводность и медленное остывание газов, быстрая проходимость дыма, минимум конденсата, легкость монтирования.
  • Асбестоцементные. Подходят, если оразующиеся отопительные газы не горячее 300 градусов. Для стандартных печей непригодны из-за плохой жаростойкости. Минусы — непрочность, отсутствие теплоизоляции и неудовлетворительная теплостойкость, пористость, необходимость частой очистки, некрепкое соединение резиновыми. Плюсы — легковесность, круглое сечение, низкая стоимость и легкий монтаж.
  • Полимерные. Производятся из композиционных полимеров. Применяются для гильзовки каналов из кирпича или бетона. Из-за плохой жаростойкости не подходит для горячих газов с температурой выше 250 градусов (печей). Только для газовых колонок или котлов с повышенным КПД. Минусы — неустойчивость к высоким температурам, непрочность, отсутствие теплоизоляции. Плюсы — гибкость и маловесность, дешевизна, долгий срок эксплуатации.

Надеемся, материал был для вас полезен. Как вы поняли, рассчитать высоты дымохода довольно просто. Применяется данные решения и в доме у вас всегда будет тепло.

Высота дымохода – общие положения

Выглядят данные положения, относящиеся к высоте дымохода, приблизительно следующим образом.

  • Длина канала от выходного отверстия до колосников должна составлять как минимум 5 метров. А если крыша плоская, то труба должна выступать минимум на 0,5 метра.
  • Каналы вентиляции, которые выведены на кровлю и располагаются близко к дымоходу, должны иметь такую же, как у него, высоту.
  • Если крыша скатного типа, а дымоход на ней находится менее чем в 1,5 метра от конька, то его минимальная высота должна составлять 0,5 метра. Если же дистанция между ними в пределах от 1,5 до 3 метров, то минимальная высота трубы равна высоте конька или же парапета. Наконец, если дымоход расположен далее чем в 3 метрах от конька, то его допустимая высота определяется следующим образом: от конька в воображении проводится черта относительно горизонта под углом в 10 градусов. И высота канала должна как минимум совпадать с этой чертой (более подробно показано на изображении).
  • Если в непосредственной близости расположены высокие здания, а в качестве топлива используются дрова, то минимальная высота дымохода должна равняться крышам находящихся рядом построек.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла. По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Монтаж дымохода из нержавеющей стали

Модульные дымоходы сейчас в фаворитах, так как с их помощью можно без особого труда придумать и осуществить установку системы любой конфигурации, не заботясь об ущербе для работы отопительного оборудования, для тяги.

Подготовительный этап включает расчеты дымохода, составление эскиза и размету стен под крепления. Последняя операция дает возможность максимально точно определить общую длину конструкции, нужное количество и вид деталей для сочленения участков.

Сборка внутреннего дымохода

Монтаж дымохода из нержавеющей стали начинают с теплогенератора.

  1. На него надевают переходник-адаптер, промазывают соединение герметиком, затем фиксируют хомутом. Потом вставляют одностенные трубы, перемежают их комплектующими элементами. Модули насаживают на глубину, которая равна половине их внешнего диаметра.
  2. После того как сформировался канал для выхода на крышу, формируют потолочно-проходной узел — самодельный либо (лучше) заводской. Через кровлю выводят трубу-сэндвич, надевают на нее угловой проход, конус, юбку и колпак-оголовок.
  3. После окончательной подгонки элементов герметиком обрабатывают внутренние швы дымохода. Если конструкцию предпочитают оставить разборной, то используют термостойкую монтажную пену только на стыках модулей.

Однослойные трубы утепляют, все сочленения гидроизолируют, используя уплотнители, а также герметик.

Монтаж наружной конструкции

В этом случае первый этап не отличается:

  1. Сначала точно так же на патрубок нагревательного прибора надевают переходник, обеспечивают его герметичность, потом крепят хомут. Затем монтируют горизонтальный участок, который выводят на улицу через проходной узел.
  2. Ниже выхода горизонтального участка дымоотводной конструкции фиксируют на стене кронштейн, имеющий пластину для установки ревизии и конденсатоотвода, затем устанавливают эти элементы.
  3. Собирают вертикальный канал, который крепят кронштейнами к стене через каждые 1500-2000 мм. Если дымоход отличается большим весом, то дополнительно делают крепления в местах сочленения отводов, тройников.

Наверху устанавливают конус, колпак-оголовник.

О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Материалы изготовления

Поскольку дымоход во время эксплуатации прогревается до 500°C и выше, его стенки должны быть изготовлены из огнеупорных материалов.

К таким в полной мере можно отнести:

  • асбестоцемент;
  • кирпич;
  • металл;
  • стекло;
  • керамику.

Каждый из этих материалов по-своему хорош. Но чаще всего для создания дымоходов используется всего 3 из них.

Из подобного материала делаются дымоходы

Кирпичные конструкции

Кирпич уже давно используется для создания систем отведения дыма. Он прекрасно зарекомендовал себя в сочетании с традиционными каменными печами. Неудивительно, что его стали использовать при создании дымоходов к современным твердотопливным котлам.

Кирпичная конструкция может иметь сложную конфигурацию с множеством дополнительных каналов. Но все они сходятся к одному месту: насадной трубе. К последней подключается котел.

  1. Насадная труба выкладывается в соответствии с порядковой схемой. Она никогда не доходит до потолка. Обычно оставляют несколько свободных рядов. Их число зависит от размеров котла и расстояния до потолочного перекрытия.
  2. Насадная часть дымохода переходит в распушку. Последняя представляет собой расширение внешнего диаметра трубы, но при этом внутренний размер дымохода не изменяется. Распушка нужна для сохранения тепла внутри системы и защиты прилегающих горючих материалов.
  3. За распушкой идет стояк. Его диаметр не меняется при прохождении через этажи и чердак. Лишь при подходе к стропилам внешние размеры вновь увеличиваются, но всего на половину кирпича. Расширенная часть стояка называется выдрой. Она защищает чердачное помещение от осадков, которые могут проникнуть в щель между трубой и кровлей. Также она защищает от жара стропила.
  4. В верхней части дымоходной системы выдра переходит в трубу, которая имеет одинаковое сечение со стояком.
  5. Сверху канал трубы закрывается колпаком. Он предотвращает попадание внутрь осадков и мусора.

Кирпичный дымоход также пользуется популярностьюДымоходы из кирпича очень надежны. Они легко выдерживают нагрев до 850°C. Этого с лихвой хватает твердотопливному котлу. К сожалению, внутреннюю поверхность отводящего дым канала нельзя назвать ровной. Поэтому внутри будет скапливаться много сажи. Решается проблемой вставкой внутрь металлической трубы подходящего сечения или специального полимерного рукава.

Металлические дымоходы

Их изготавливают из стали или нержавейки. Стальные трубы используют значительно реже, поскольку они сильнее подвержены коррозии из-за влажности и температурных перепадов. Нержавейка стоит дешевле и служит дольше. В магазинах можно найти самые разные комплектации таких дымоходов.

Главное преимущество металлических систем в том, что их при необходимости можно модифицировать. Например, внутрь трубы можно поставить шибер для дымохода, позволяющий управлять тягой.

Иногда этот элемент не позволяет улучшить тягу. Значит, проблема кроется в недостаточно плотном прилегании стыков дымохода. Это очень опасно, ведь угарный газ может начать проникать в помещение. Впрочем, такая проблема выясняется, как правило, сразу после сборки системы, и устранить ее несложно.

В последнее время набирают популярность так называемые сэндвич-дымоходы. К ним прибегают при выведении труб через стену. Их не нужно дополнительно изолировать, поскольку теплоизоляция находится у них внутри.

У сэндвич-труб есть существенный недостаток — небольшой срок службы. Стоит добавить сюда высокую стоимость, и получается не совсем привлекательная покупка.

Из преимуществ следует отметить:

  1. Гладкую внутреннюю поверхность.
  2. Устойчивость системы к коррозии.
  3. Простоту обустройства.
  4. Компактные размеры.

Собственно, из-за этих качеств такое решение и стало популярным. Сэндвич-трубы устанавливаются как внутри здания, так и снаружи.

Керамические изделия

Дымоходы из керамики — идеальный выбор для котлов отопления на твердом топливе длительного горения. Они способны выдерживать нагрев до 900 °C. На керамике практически не образуется конденсат.

Внутренняя поверхность керамических труб мало чем уступает по гладкости металлическим дымоходам. В них почти не скапливается сажа. Но это только у качественных изделий. У дымоходов из плохой керамики структура пористая. Значит, она постоянно впитывает влагу и накапливает отложения сажи. Это достаточно быстро приведет к неисправности системы поэтому при покупке керамических труб нужно уделять пристальное внимание качеству материала.

К преимуществам керамики можно отнести:

  1. Устойчивость к коррозии. Этот материал химически нейтрален.
  2. Совместимости с любыми типами тт-котлов.
  3. Легкость монтажа и обработки.
  4. Хорошую аккумуляцию тепла, что ведет к снижению расхода топлива.
  5. Неплохую герметичность при правильной сборке.
  6. Большой срок службы.

Керамические трубы всегда трехслойные. Внутренний слой — непосредственно керамика. Средний слой — утеплитель. Обычное используют минеральную вату. Внешний слой — специальный кирпич, предназначенный для создания дымоходов.

Технический справочник по строительным стандартам 2020: внутренний

3.20 Приборы для сжигания – удаление продуктов сгорания

Каждое здание должно быть спроектировано и построено таким образом, чтобы продукты сгорания безопасно выносились наружу без вреда для здоровья любого человека в результате утечки, разлива или выхлопа, а также чтобы не допускалось повторное попадание опасных газов из процесс сжигания топлива в здании.

Руководство к настоящему стандарту включает вопросы проектирования и строительства дымоходов и дымоходов. В 2010–2011 годах пожарные приняли участие в 1565 случаях возгорания дымоходов в Шотландии. Основной причиной этих пожаров было ненадлежащее обслуживание дымоходов, включая регулярную чистку дымоходов.

Приборы для сжигания , работающие на твердом топливе, нефти или газе, могут вызвать отравление угарным газом (СО), если они неправильно установлены или введены в эксплуатацию, ненадлежащим образом обслуживаются или неправильно используются.Недостаточная вентиляция или отсутствие надлежащего обслуживания приборов, дымоходов и дымоходов являются основными причинами отравления угарным газом. Ядовитый газ CO образуется, когда топливо не сгорает должным образом. Случаи отравления также могут произойти из-за повреждения конструкции дымохода или дымохода. Каждый год в Шотландии происходят смертельные случаи от отравления угарным газом, непосредственно связанного с приборами для сжигания топлива, установленными в зданиях. В дополнение к этим смертельным случаям также имеется значительное количество случаев, когда люди лечатся в больнице от последствий отравления угарным газом.В некоторых случаях отравление угарным газом может привести к серьезным и необратимым травмам пострадавших. Там, где внутри здания может образоваться угарный газ, раннее обнаружение и предупреждение могут сыграть жизненно важную роль в защите и безопасности находящихся в нем людей. Это особенно важно в зданиях со спальными местами.

Неправильный размер дымоходов также может иметь серьезные последствия. Если дымоход слишком маленький, через него будет проходить недостаточный объем воздуха, что может привести к утечке дымовых газов.Слишком большой дымоход замедлит поток дымовых газов, что также может привести к утечке.

Использование веерных дымоходов позволяет размещать топочные устройства вдали от наружных стен. В таких установках дымоходы часто могут быть скрыты в пустотах потолка или стен, что затрудняет определение того, находится ли дымоход в хорошем состоянии, когда устройство обслуживается или ремонтируется.

Поврежденные или плохо обслуживаемые дымоходы могут позволить газам CO выйти из дымохода до предполагаемой точки прекращения.Поэтому дымоходы, проходящие через здание, должны быть сведены к минимуму. Там, где невозможно избежать прохождения дымохода через здание, необходимо тщательно продумать маршрут дымохода, чтобы свести к минимуму риск для жильцов.

Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта (правило 12, приложение 6).

3.20.1 Дымоходы и дымоходы, обслуживающие устройства, работающие на любом топливе

Дымоход или дымоход, обслуживающий любой прибор, должен быть пригоден для использования с обслуживаемым типом прибора.Изготовление дымохода должно производиться с применением изделий в соответствии со следующими стандартами:

  1. BS EN 1858:2003 для бетонных дымоходов или

  2. BS EN 1806:2000, для глиняных блоков дымохода, или

  3. BS EN 1857: 2003, для облицовки газоходов из специального бетона, или

  4. BS EN 1457: 1999, для облицовки дымоходов специальной глиной, или

  5. BS EN 1856-1:2003, для металлического дымохода заводского изготовления, или

  6. облицовка, принятая для этой цели после испытаний дымовой трубы при соответствующих условиях уполномоченным органом.

3.20.2 Дымоходы и дымоходы, обслуживающие твердотопливные приборы

Дымоход в дымоходе должен быть отделен от любого другого дымохода и простираться от прибора до верха дымохода. Каждый дымоход должен быть окружен негорючим материалом, способным выдержать воздействие пожара в дымоходе без каких-либо структурных изменений, которые могли бы ухудшить устойчивость или производительность дымохода. Однако дымоход может иметь влагонепроницаемый слой (или ряды) из горючего материала.

3.20.3 Дымоходы и дымоходы, обслуживающие жидкотопливные приборы

Дымоход или дымоход, обслуживающий жидкотопливный прибор, должны быть изготовлены в соответствии с рекомендациями BS 5410: Часть 1: 1997 или Технической книги 3 OFTEC и стандарта OFTEC OFS E106, в зависимости от обстоятельств.

Удовлетворительные характеристики дымоходов и дымоходов зависят от ожидаемой температуры газа при нормальной эксплуатации. Температура дымовых газов зависит от типов приборов и возраста их конструкции.Старые приборы, как правило, производят дымовые газы с температурой выше 250ºC, в то время как современные котлы, имеющие маркировку СЕ, указывающую на соответствие Положениям о котлах (КПД) 1993 года, обычно имеют температуру дымовых газов менее 250ºC. Информацию по отдельным приборам следует запрашивать в инструкциях производителя по установке, у самих производителей или в OFTEC. Там, где это невозможно, дымоходы должны быть рассчитаны на предполагаемую температуру дымовых газов более 250ºC.

Высокие температуры дымовых газов — при температуре дымовых газов более 250ºC при нормальных рабочих условиях специальные дымоходы, системные дымоходы и дымоходы должны быть спроектированы и изготовлены для использования с твердотопливным оборудованием.

Низкие температуры дымовых газов — там, где температура дымовых газов не превышает 250ºC, при нормальных рабочих условиях дымоходы и дымоходы могут иметь более низкую спецификацию, как указано ниже:

  1. в соответствии с указаниями в пунктах 3. 18.3, 3.18.4, 3.18.5, относящиеся к газу, и

  2. , если жидкотопливный прибор работает на топливе класса D, внутренние поверхности дымохода или дымохода не должны изготавливаться из алюминия.

Температуры дымовых газов указаны в технических данных производителя и могут быть измерены в соответствии со стандартом OFTEC Appliance Standard OFS A100 для котлов, OFS A101 для кухонных плит или OFS A102 для комнатных обогревателей.

3.20.4 Дымоходы и дымоходы, обслуживающие газовые приборы

Дымоход или дымоход должны быть сконструированы и установлены в соответствии со следующими рекомендациями:

  1. БС 5440-1: 2000

  2. IGE/UP/7: Издание 2, «Газовая установка в зданиях с деревянным каркасом и легких стальных каркасах», где дымоход или дымоход находится в здании с деревянным каркасом

  3. соответствующие рекомендации производителя топки, если дымоход поставляется как неотъемлемая часть топки.

3.20.5 Приборы для сжигания жидкого топлива в ванных комнатах и ​​спальнях

Существует повышенный риск отравления угарным газом в ванных комнатах, душевых комнатах или комнатах, предназначенных для использования в качестве спальных мест, таких как лежаки. В связи с этим в этих помещениях, а также в каких-либо шкафах или отсеках, непосредственно связанных с этими помещениями, не следует устанавливать жидкотопливные приборы с открытым дымоходом. В тех случаях, когда нельзя избежать размещения топочного прибора в таких помещениях, будет уместна установка комнатно-герметизированного прибора.

3.20.6 Газовые приборы в ванных комнатах и ​​спальнях

Правило 30 Правил газовой безопасности (установка и использование) 1998 г. содержит особые требования к герметизированным приборам в этих местах.

3.

20.7 Защита металлических дымоходов

Металлические дымоходы должны быть ограждены, если существует риск повреждения или если они представляют опасность для людей, которая не заметна сразу, например, когда они пересекают промежуточные этажи вне поля зрения прибора.

Если металлический дымоход проходит через комнату или доступное пространство, такое как гардеробная, он должен быть защищен в соответствии с рекомендациями:

  • BS EN 12391-1:2003, для твердотопливных приборов

  • BS 5410: Часть 1: 1997, для мазутных приборов

  • BS 5440: Часть 1: 2000, для газовых приборов.

Нет необходимости обеспечивать защиту, если системный дымоход проходит в том же пространстве, что и обслуживаемое устройство.

3.20.8 Размер дымоходов – твердотопливные приборы

Размер дымохода, обслуживающего твердотопливный прибор, должен быть не меньше размера, указанного в таблице ниже, и не меньше размера выходного отверстия дымохода прибора или рекомендованного изготовителем прибора.

Таблица 3.11. Толщина компонентов камеры твердотопливного котла

Прибор Минимальный размер дымохода [3]
Камин с отверстием более 500 мм х 550 мм или камин, открытый с 2 ​​или более сторон
  1. 15 % общей лицевой поверхности каминного проема(ов) [4], или

  2. в соответствии со схемой к п.3.20,7 [5]

Камин с отверстием не более 500 мм х 550 мм Дымоходы диаметром 200 мм или прямоугольные/квадратные с одинаковой площадью поперечного сечения и минимальным размером не менее 175 мм
Закрытый прибор номинальной мощностью более 30 кВт, но не более 50 кВт, работающий на любом топливе Дымоходы диаметром 175 мм или прямоугольные/квадратные с одинаковой площадью поперечного сечения и минимальным размером не менее 150 мм
Закрытый аппарат с номинальной мощностью не более 30 кВт, работающий на любом топливе Дымоходы диаметром 150 мм или прямоугольные/квадратные с одинаковой площадью поперечного сечения и минимальным размером не менее 125 мм
Закрытый прибор с номинальной мощностью не более 20 кВт, работающий на бездымном топливе или топливе с низким содержанием летучих веществ Дымоходы диаметром 125 мм или прямоугольные/квадратные, имеющие одинаковую площадь поперечного сечения и минимальный размер не менее 100 мм для прямых дымоходов или 125 мм для дымоходов с изгибами или выступами

Дополнительная информация:

  1. ЗАКРЫТОЕ ОБОРУДОВАНИЕ включает плиты, печи, комнатные обогреватели и бойлеры.

  2. БЕЗДЫМНОЕ ТОПЛИВО означает твердое минеральное топливо, которое производит продукты сгорания, содержащие твердые частицы, количество которых не превышает установленного небольшого количества.

  3. Любая чаша дымохода или терминал с открытым верхом должны иметь ту же площадь поперечного сечения, что и дымоход. Любой крытый терминал должен иметь боковые выходы с общей свободной площадью, в два раза превышающей площадь дымохода.

  4. Необходимо проконсультироваться со специалистом, если предлагается построить дымоход площадью более 120000 мм 2 или 15% от общей площади каминного проема.

  5. Диаграмму на рис. 3.52 следует использовать только для диапазона размеров, показанного в заштрихованной области.

  6. Величина огня зависит от площади свободного проема в передней части каминного проема.

Рисунок 3.51. Зоны открывания камина


Рисунок 3. 52. Размер дымохода для больших открытых костров на твердом топливе


3.20.9 Размер дымоходов – маслотопливные приборы

Площадь поперечного сечения дымохода, обслуживающего жидкотопливный прибор, должна соответствовать рекомендациям BS 5410: Часть 1: 1997 и должна быть того же размера, что и патрубок дымохода прибора.

3.20.10 Размер дымоходов – газовые приборы

Площадь дымохода, обслуживающего газовое оборудование, должна иметь размеры, обеспечивающие безопасную эксплуатацию. Дымоход должен быть предусмотрен в соответствии со следующими рекомендациями:

  • Пункт 9 BS 5871: Часть 3: 2005, для декоративного газового прибора на топливном эффекте

  • BS 5871: Часть 2: 2005, для встроенного газового прибора под напряжением

  • BS 5440: Часть 1: 2000, для любого другого газового прибора.

Прибор для сжигания должен быть подключен к дымоходу, выходящему наружу. Однако есть некоторые устройства для сжигания, которые не предназначены для прямого выброса в наружный воздух, например, плиты без дымохода. Открывающегося окна, вытяжного вентилятора или системы пассивной дымовой вентиляции может быть достаточно для проветривания кухни, но при установке других типов бесдымовых приборов необходимо следовать инструкциям производителя.

Каждый твердотопливный прибор должен быть подключен к отдельному дымоходу.

Каждый жидкотопливный прибор должен быть подключен к отдельному дымоходу. Однако в этом нет необходимости, если все приборы имеют струйные горелки и подключены к общему дымоходу.

Каждый газовый прибор , для которого требуется дымоход, должен подключаться к отдельному дымоходу. Однако в некоторых случаях приборы можно подключать к общим дымоходам, если они установлены в соответствии с рекомендациями стандарта BS 5440: Часть 1: 2000.

Дымоход прибора с естественной тягой, такого как традиционный твердотопливный прибор, должен обеспечивать наименьшее сопротивление прохождению дымовых газов.Сопротивление можно свести к минимуму, ограничив количество изгибов, а горизонтальные прогоны следует включать только в устройства с задним входом.

Горизонтальная длина дымохода с обратным входом в месте выхода из котла должна быть не более 150 мм.

Рисунок 3.53. Подключение дымохода к твердотопливному котлу с обратной подачей

Там, где необходимы изгибы, они должны располагаться под углом не более 45º к вертикали.

3.20.12 Отверстия в дымоходах

Дымоход не должен иметь промежуточных отверстий. Однако допустимо предусмотреть стабилизатор тяги или дивертор тяги на дымоходе при условии, что он находится в той же комнате или пространстве, что и обслуживаемый прибор. Также может быть предусмотрена взрывозащищенная дверь.

Должен быть обеспечен доступ для осмотра и очистки дымохода и прибора, поэтому допустимо отверстие, снабженное негорючей, жесткой, газонепроницаемой крышкой.

Должны быть предусмотрены соответствующие условия для осмотра дымоходов, которые расположены в пустоте, например, в служебном воздуховоде или над подвесным потолком. Такие положения позволят инженерам проводить необходимые проверки безопасности при работе с устройством для сжигания топлива, как во время первоначального ввода в эксплуатацию, так и при любом последующем обслуживании.

Люки для доступа должны быть размером 300 мм x 300 мм или больше, если это необходимо, чтобы обеспечить достаточный доступ к пространству для осмотра по всей длине дымохода.Количество и расположение смотровых люков должно обеспечивать возможность осмотра скрытого дымохода по всей длине, при этом по крайней мере один люк должен располагаться в пределах 1,5 м от любого соединения в системе дымохода.

Люки для доступа предназначены только для осмотра, они не предназначены для обеспечения полного физического доступа к системе дымохода.

3.20.14 Расположение металлических дымоходов

Чтобы свести к минимуму возможность образования конденсата в металлическом дымоходе, его не следует крепить снаружи здания, а следует провести внутрь здания.Однако металлический дымоход может быть закреплен снаружи, если он изолирован и изготовлен из материала, который можно использовать снаружи, такого как нержавеющая сталь или, в случае газа, алюминий, при условии, что они соответствуют спецификациям Национального приложения к БС ЕН 1856-1: 2003.

3.20.15 Концевые сбросы на низком уровне

Дымовые газы в месте выброса могут иметь высокую температуру. Поэтому дымоходы, выходящие на низком уровне, где они могут быть в пределах досягаемости людей, должны быть защищены конечным ограждением.

Вывод дымохода должен быть защищен защитным кожухом, если с ним может соприкоснуться человек или если он может быть поврежден. Если выходное отверстие дымохода находится в уязвимом месте, например, когда дымоход выходит в пределах досягаемости земли, балкона, веранды или окна, оно должно быть сконструировано так, чтобы предотвратить попадание вещества, которое может препятствовать потоку газов.

3.20.16 Конечный сброс из конденсационных котлов

Шлейф конденсата из конденсационного котла может привести к повреждению внешних поверхностей здания, если не будет тщательно продумано расположение терминала.Следует соблюдать инструкции производителя.

3.20.17 Дымоходы твердотопливных приборов

Выход из дымохода должен быть расположен снаружи на безопасном расстоянии от любого отверстия, препятствия или легковоспламеняющихся или уязвимых материалов. Розетки должны располагаться в соответствии со следующей схемой:

Рисунок 3.54. Твердое топливо — дымоходы


Таблица 3. 12. Минимальный размер до дымоходов

Местоположение Минимальный размер до дымоходов
А 2,3 м по горизонтали в чистоте от обшивки.
Б 1,0 м при условии выполнения требований А или 600 мм над коньком. Однако, если крыша соломенная или черепичная, размеры должны соответствовать рисунку 3.53 к пункту 3.20.17.
С 1,0 м над верхней частью любой плоской крыши и 1,0 м над любым открываемым световым люком, слуховым окном или вентилятором и т. д. в пределах 2,3 м по горизонтали.
Д/Э Если D не более 2,3 м, E должна быть не менее 600 мм.

Дополнительная информация:

  1. Горизонтальные размеры относятся к поверхности вокруг дымохода.

  2. Размеры по вертикали указаны до вершины дымохода.

Выводы дымохода в непосредственной близости от легковоспламеняющихся кровельных покрытий, таких как солома или черепица, должны располагаться за пределами зон A и B на следующей схеме:

Рисунок 3.55. Горючие кровельные покрытия


Таблица 3.13. Расположение выводов дымохода относительно легко воспламеняющихся кровельных покрытий

Местоположение Расположение выводов дымохода относительно легко воспламеняющихся кровельных покрытий
Зона А Не менее 1.8 м по вертикали над погодной обшивкой и не менее 600 мм над коньком.
Зона B Не менее 1,8 м по вертикали над погодным покрытием и не менее 2,3 м по горизонтали от погодного покрытия.

3.20.18 Выходы дымоходов мазутных установок

Выход из дымохода должен располагаться снаружи на безопасном расстоянии от любого отверстия, препятствия или горючего материала.Розетки должны располагаться в соответствии со следующей схемой:

Рисунок 3.56. Нефтяное топливо — дымоходы


Таблица 3.14. Позиции выводов дымохода для жидкотопливных приборов

Местоположение Минимальное расстояние до клеммы (мм)
Струя под давлением испаряющийся
А. Непосредственно под проемом, воздушным блоком, открывающимся окном и т. д. 600 не разрешено
B. Горизонтально к проему, воздушному блоку, открывающемуся окну и т. д. 600 не разрешено
C. Ниже желоба, карниза или балкона с защитой 75 не разрешено
D. Под желобом, карнизом или балконом без защиты 600 не разрешено
Э.От вертикального сантехнического трубопровода 300 не разрешено
F. От внутреннего или внешнего угла 300 не разрешено
G. Уровень земли или балкона 300 не разрешено
H. С поверхности или границы, обращенной к терминалу 600 [6] не разрешено
Дж. От терминала, обращенного к терминалу 1200 не разрешено
K. Вертикально от терминала на той же стене 1500 не разрешено
L. Горизонтально от терминала на той же стене 750 не разрешено
М. Выше высшей точки пересечения с кровлей 600 [1] 1000 [7]
Н.От вертикальной конструкции в сторону терминала 750 [1] 2300
О. Над вертикальной конструкцией не более 750 мм со стороны терминала 600 [1] 1000 [7]
П. От конькового наконечника до вертикальной конструкции на крыше 1500 не разрешено

Дополнительная информация:

  1. Устройства, работающие на жидком топливе класса D, должны отводить дымовые газы на высоту не менее 2 м над уровнем земли.

  2. Позиции подключения M, N и O для вертикальных LAS должны соответствовать инструкциям производителя.

  3. Вертикальная конструкция в N, O и P включает резервуары или лифтовые помещения, парапеты, слуховые окна и т. д.

  4. Позиции подключения от A до L должны использоваться только для устройств, которые были одобрены для низкого уровня дымохода при испытаниях в соответствии с BS EN 303-1: 1999, OFS A100 или OFS A101.

  5. Места окончания должны находиться на расстоянии не менее 1800 мм от резервуара для хранения нефти, за исключением стены с негорючей конструкцией типа 7, кратковременной (см.B.1) и более чем на 300 мм выше и шире с каждой стороны, чем резервуар между резервуаром и конечным положением.

  6. Если дымоход заканчивается не более чем на 600 мм ниже выступа, а выступ выполнен из пластмассы или имеет горючее покрытие, то необходимо установить теплозащитный экран шириной не менее 750 мм.

  7. Расстояние от клеммы прибора, установленной под прямым углом к ​​границе, может быть уменьшено до 300 мм в соответствии со схемой 2 — пунктом 3.20.16.

  8. Если терминал используется с испарительной горелкой, между терминалом и линией крыши должно быть предусмотрено горизонтальное расстояние не менее 2300 мм.

  9. Несмотря на указанные выше размеры, клемма должна находиться на расстоянии не менее 300 мм от горючих материалов.

Рисунок 3.57. Разделение границы и терминала под прямым углом


3.20.19 Выходы дымоходов газовых приборов

Выход из дымохода должен располагаться снаружи на безопасном расстоянии от любого отверстия, препятствия или горючего материала. Розетки должны располагаться в соответствии со следующей схемой:

Рисунок 3.58. Газовое отопление — дымоходы


Таблица 3. 15. Позиции выводов дымохода для газовых приборов

Местоположение Минимальное расстояние до клеммы в мм
LAS, герметичный прибор Открытый дымоход
естественная тяга веерная тяга естественная тяга веерная тяга
А.Непосредственно под проемом, воздушным кирпичом, открывающимся окном и т. д.

(0-7 кВт) 300

(>7-14 кВт) 600

(>14-32 кВт) 1500

(>32-70 кВт) 2000

300 н/все 300
B. Над проемом, воздушным блоком, открывающимся окном и т. д.

(0-32 кВт) 300

(>32-70 кВт) 600

300 н/все 300
С.Горизонтально к проему, воздушному кирпичу, открывающемуся окну и т. д.

(0-7 кВт) 300

(>7-14 кВт) 400

(>14-70 кВт) 600

300 н/все 300
D. Ниже желоба или канализационного трубопровода 300[2] 75[1] н/все 75[1]
E. Под карнизом 300[2] 200 н/все 200
Ф.Под балконом или крышей навеса 600 200 н/все 200
G. Надземный уровень, уровень крыши или балкона 300 300 н/все 300
З. От вертикального дренажа/канализационного трубопровода 300 150[3] н/все 150
Дж.С внутреннего или внешнего угла 600 300 н/все 200
К. С поверхности или границы, обращенной к терминалу [4] 600 600[5] н/приложение 600
L. Вертикально от терминала на той же стене 1500 1500 н/приложение 1500
М.Горизонтально от терминала на той же стене 300 300 н/приложение 300
N. От терминала лицом к терминалу 600 1200[6] н/приложение 1200
P. Из проема в навесе (например, двери, окна) в здание 1200 1200 н/приложение 1200
Р.С вертикальной конструкции на крыше [7] н/приложение н/приложение [примечание 8] н/приложение
С. Над пересечением с кровлей н/приложение [примечание 9] [примечание 10] 150

Дополнительная информация:

  1. Несмотря на размеры, указанные в таблице, клемма, обслуживающая приборы с естественной тягой и вентиляцией мощностью более 3 кВт, должна находиться на расстоянии не менее 300 мм и 150 мм соответственно от горючих материалов.

  2. Если дымоход с естественной тягой заканчивается не более чем на 1 м ниже пластикового выступа или не более чем на 500 мм ниже выступа с окрашенной поверхностью, то должен быть установлен теплозащитный экран длиной не менее 1 м.

  3. Этот размер может быть уменьшен до 75 мм для приборов мощностью до 5 кВт.

  4. Продукты сгорания должны быть направлены в сторону от выброса через границу.

  5. Расстояние от устройства вытяжной вентиляции, установленного под прямым углом к ​​границе, может быть уменьшено до 300 мм в соответствии со схемой 2 к пункту 3.20.17.

  6. Расстояние от оконечного устройства дымохода, расположенного непосредственно напротив проема в здании, должно быть не менее 2 м.

  7. Вертикальная конструкция включает в себя дымовую трубу, слуховое окно, цистерну, машинное отделение лифта или парапет.

  8. 1500 мм при измерении до выхода на крышу, в противном случае согласно таблице 2 стандарта BS 5440-1: 2000.

  9. К инструкции производителя.

  10. См. таблицу 2 стандарта BS 5440-1: 2000.

  11. н/все = не разрешено. н/приложение = не применимо.

Рисунок 3.59. Разделение границы и терминала под прямым углом


3.20.20 Обнаружение угарного газа

Окись углерода (СО) — бесцветный газ без запаха и вкуса. В атмосфере могут присутствовать низкие уровни газообразного угарного газа, однако в больших количествах он очень токсичен и опасен для людей и животных.Газ производится в больших количествах из приборов, в которых происходит неполное сгорание топлива на основе углерода. Неполное сгорание может произойти в неисправных приборах, при отсутствии надлежащего технического обслуживания или неадекватной подачи воздуха для горения.

Чтобы предупредить жильцов о наличии уровней угарного газа, которые могут быть опасны для людей, во всех жилищах, где:

, должна быть установлена ​​система обнаружения.
  • в жилом помещении устанавливается новый или заменяющий стационарный прибор для сжигания топлива (за исключением прибора, используемого исключительно для приготовления пищи), или

  • новый или сменный стационарный топочный прибор устанавливается в сообщаемом пространстве, например, в встроенном гараже.

Детекторы угарного газа

должны соответствовать стандарту BS EN 50291-1:2010 и питаться от батареи, рассчитанной на работу в течение всего срока службы детектора. Детектор должен иметь устройство предупреждения, чтобы предупредить пользователей об истечении срока его службы. В качестве альтернативы могут использоваться детекторы угарного газа с проводным питанием от сети, соответствующие стандарту BS EN 50291-1:2010 (тип A) со стационарной проводкой (не подключаемые типы), при условии, что они оснащены устройством предупреждения о неисправности датчика.

Если детекторы угарного газа подпадают под действие одного или обоих:

  • Европейская директива 2006/95/EC – Директива по низковольтному оборудованию и/или

  • Европейская директива 1999/5/EC – Директива по радио- и телекоммуникационному оконечному оборудованию

, они должны быть сконструированы так, чтобы полностью соответствовать всем применимым аспектам безопасности Директивы(-й).

Рекомендации в этом разделе учитывают уровни слышимости в соседних помещениях и влияние угарного газа, перемещающегося по всему зданию.Детекторы угарного газа должны иметь встроенный звуковой оповещатель.

Система обнаружения угарного газа для оповещения пассажиров о наличии угарного газа должна состоять как минимум из:

  • 1 детектор угарного газа в каждом помещении, где находится стационарный прибор для сжигания топлива (за исключением прибора, используемого исключительно для приготовления пищи), и

  • 1 Детектор угарного газа для раннего оповещения о помещениях повышенной опасности, т. е. спальне или основной жилой комнате, через которые проходит дымоход.

Если производителем не указано иное, детекторы угарного газа должны быть:

  • потолочный монтаж на расстоянии не менее 300 мм от любой стены или

  • монтируется на стене и располагается не менее чем на 150 мм ниже потолка и выше любой двери или окна в комнате.

Детекторы угарного газа в помещении, где находится прибор для сжигания, должны располагаться на расстоянии от 1 м до 3 м от прибора.

Примечание: если топочный прибор расположен в небольшом пространстве, может оказаться невозможным найти детектор в этом пространстве. В таких обстоятельствах извещатель может быть расположен на соответствующем расстоянии от помещения.

Детектор угарного газа не должен размещаться:

  • в закрытом помещении (например, в шкафу или за занавеской)

  • там, где он может быть закрыт (например, мебелью)

  • непосредственно над раковиной

  • рядом с дверью или окном

  • рядом с вытяжным вентилятором

  • рядом с вентиляционным отверстием или аналогичным вентиляционным отверстием

  • в зоне, где температура может упасть ниже -10°C или превысить 40°C, если только это не предусмотрено

  • там, где грязь и пыль могут заблокировать датчик

  • во влажном месте или

  • в непосредственной близости от кухонного прибора.

Дополнительные указания по размещению детекторов угарного газа, включая расширенное покрытие, можно найти в BS EN 50292:2002.

Предоставление системы обнаружения угарного газа не должно рассматриваться как замена правильной установки и регулярного обслуживания топочного прибора.

3.21 Топочные устройства – воздух для горения 3.19 Приборы для сжигания топлива – отношение к горючим материалам

Руководство пользователя — EZ котлы

печка

0 EZ Boiller LLC

EZ-CLASSIC и EZ-PRO

(подробная информация включена на страницы нашего веб-сайта)

Конструкция проверена на соответствие требованиям UL 2523-2009 Водяные отопительные приборы, водонагреватели и бойлеры, работающие на твердом топливе, а также CAN/CSA B366. 1-2011 Стандарты для приборов центрального отопления, работающих на твердом топливе.

EZ Boiller LLC

1445 170th AVE.

190-й, Мичиган 49639

Вызов или текст: (231) 823-2499


Введение

Спасибо за покупку нашей печи. Печь EZ Boilers LLC «Simple and Strong», разработанная и изготовленная в Херси, штат Мичиган, предназначена для обеспечения теплом и горячей водой вашего дома или бизнеса. Самая прочная конструкция – круглая, а самая слабая – квадратная или прямоугольная.Это относится и к печам. Для долговечности и прочности в нашей печи используется круглая прочная конструкция топки. Прямоугольные конструкции с большим количеством перекрывающихся сварных швов и скошенными углами могут быть проблематичными. Наша водяная рубашка также имеет круглую форму и толщину 3/16 дюйма. В вашей печи также используется технология горения с естественной тягой, чтобы получить всю энергию из традиционных источников топлива и обеспечить вам многолетнее безопасное и экономичное отопление вашего дома и горячее водоснабжение.Благодаря отсутствию крупной электроники или вентиляторов снаружи устройства наша печь проста и безопаснее. Большинство деталей, которые мы используем, имеются в наличии и легко доступны, что упрощает обслуживание. Чтобы убедиться, что у вас есть четкое представление о процедурах эксплуатации вашей печи, пожалуйста, найдите время, чтобы внимательно прочитать это руководство. Если у вас есть вопросы, звоните нам по телефону (231) 823-2499. Мы будем рады ответить на любые ваши вопросы.

Еще раз спасибо,

Компания EZ Boilers LLC по простым и прочным плитам

Просто и прочно…., это наша плита.


БЕЗОПАСНОСТЬ

Не используйте это оборудование для каких-либо иных целей, кроме тех, для которых оно предназначено.

Не устанавливайте в доме, подвале или гараже. Эта печь предназначена для использования на открытом воздухе.

Осторожно….Горячие поверхности….Никогда не оставляйте детей без присмотра возле плиты.

Не сжигайте никаких материалов, кроме натуральных органических. Не сжигайте МУСОР, БЫТОВЫЕ ОТХОДЫ, СОЛОМУ, СЕНО или ДВОРОВЫЕ ОТХОДЫ. Не используйте легковоспламеняющиеся жидкости или материалы для разжигания или усиления огня.Никогда не используйте какой-либо нефтепродукт, продукт на нефтяной основе, угольный стартер, жидкость для розжига, топливо для фонарей, керосин или любой другой легковоспламеняющийся ускоритель для разжигания огня.

Разжигайте огонь бумагой, картоном и небольшими щепками, а не какими-либо легковоспламеняющимися жидкостями. Когда вы впервые затопите печь, очень важно, чтобы вода нагрелась до рабочей температуры (от 160° до 180°), прежде чем вы действительно начнете обогревать свой дом или другое строение. Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход.Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

При открытии дверцы топки сделать паузу между первой (основной) задвижкой и предохранительной защелкой. Этот тип защелки называется дверной защелкой с защитой от обратного удара. При нормальной работе внутри топки могут скапливаться несгоревшие газы. Остановка у предохранительной защелки позволит этим газам загореться и сгореть. Несоблюдение этого правила может привести к серьезным ожогам.Всегда плотно закрывайте дверцу печи после ухода за огнем.

Никогда не оставляйте печь без присмотра, если дверца топки открыта или незаперта.

Не прикасайтесь к неизолированным частям передней части печи. Температура в этих местах может достигать 200 градусов. Невыполнение этого требования может привести к сильным ожогам.

Во избежание поражения электрическим током отключите электричество перед выполнением технического обслуживания.

Всегда надевайте защитные перчатки и очки. Имейте в виду, что свисающая или свободная одежда может загореться.

Зола должна быть помещена в металлический контейнер с плотно закрывающейся крышкой. Закрытую емкость с золой следует поставить на негорючий пол или на землю. Все горючие материалы должны быть утилизированы путем закапывания в землю или иным образом рассеяны. Их следует хранить в закрытом контейнере до тех пор, пока все огарки полностью не остынут.

Использование уличной печи помогает снизить риск пожара в доме, дымохода, дыма в помещении или отравления угарным газом.

Печь EZ Boilers LLC Simple and Strong прошла испытания на соответствие стандартам UL 2523-2009 для водяных отопительных приборов, водонагревателей и бойлеров, работающих на твердом топливе, а также CAN/CSA B366. 1-2011 Приборы центрального отопления, работающие на твердом топливе.


РАЗДЕЛ 1

УСТАНОВКА

ВНИМАНИЕ – НЕ ЗАПУСКАЙТЕ ЭТО УСТРОЙСТВО, ПОКА ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ НЕ ПРОЧИТАНА И ПОЛНОСТЬЮ ПОНЯТА. НИКОГДА НЕ РАЗЖИГАЙТЕ ОГОНЬ В ПЕЧИ СУХОЙ (БЕЗ ВОДЫ), ПЕЧЬ СГОРИТ.

ДАННЫЙ БЛОК ДОЛЖЕН УСТАНАВЛИВАТЬСЯ КВАЛИФИЦИРОВАННЫМ УСТАНОВЩИКОМ.

Перед установкой печи обязательно ознакомьтесь со всеми действующими государственными и местными нормами и проконсультируйтесь со своим страховым агентом.

Мы рекомендуем устанавливать печь на расстоянии не менее 5 футов от любых легковоспламеняющихся конструкций и не менее 25 футов от резервуаров для хранения топлива, таких как резервуары с жидким пропаном. Однако, чем дальше, тем лучше. Подземные изолированные водопроводы PEX могут транспортировать нагретую воду на большие расстояния без ущерба для экономии. Безопасность должна быть главным приоритетом. Ваша плита должна быть расположена с учетом собственности вашего соседа. Этот тип печи не предназначен для размещения или эксплуатации в густонаселенных районах.

Советы по установке

Печь Footprint. Когда вы начинаете устанавливать свой котел, след пригодится для размещения блоков под ногами или заливки бетонной подушки. EZ-Pro: Д = 60 дюймов, Ш = 44 дюйма. EZ-Classic: Д = 48 дюймов, Ш = 44 дюйма

Эти размеры даны по внешней стороне ножек, площадь которых составляет примерно 3 квадратных дюйма. Таким образом, EZ-Pro имеет размеры 57 на 41 дюйм по центру, а EZ-Classic — 45 на 41 дюйм по центру.

ОСТОРОЖНО: Поднимайте и перемещайте печь на свой страх и риск.Не поднимайте печь снизу с помощью вилочного погрузчика или подобного оборудования. Вы можете безопасно поднять свою печь, сняв очистку отвода дымохода, опустив цепь через дымоход в топку и прикрепив цепь к дверной раме. Печь также можно поднять с помощью вилочного погрузчика, просунув вилы через дверной проем в топку.


Электрика

Мы рекомендуем, чтобы лицензированный профессиональный электрик выполнил все необходимые электрические соединения, связанные с установкой печи.

Ваша плита работает от источника питания 115 вольт. При установке рекомендуется использовать подземный провод 14/2 115 В. Во избежание поражения электрическим током отключите электричество перед установкой.

Ваша печь оснащена контроллером аквастата на 115 В. Насос(ы) также работают от 115 вольт.

Контроллер аквастата

Перед запуском печи убедитесь, что аквастат правильно запрограммирован. Хотя это делается на заводе, многие факторы могут привести к потере программирования, а программирование по умолчанию может привести к перегреву и возгоранию печи.Подробнее см. в разделе «Настройка аквастата».

Заземляющий стержень

Правильно установленная система заземления защитит людей от поражения электрическим током, поможет защитить дорогостоящее электронное оборудование, предотвратит электролиз, ограничит напряжение между нейтралью и землей, а также удовлетворит требования NEC.

Используйте только провод 4GA или больше с соответствующими зажимами заземления. Сотрите краску там, где провод присоединяется к плите, чтобы получить надежное электрическое соединение.

Розетка GFCI или выключатель GFCI

Установите розетку GFCI или выключатель GFCI на плиту.Это защитит пользователя и электронику и продлит срок службы печи. Установка обычного электрического выключателя между УЗО и блоком питания, поступающим в печь, позволит вам легко отключать питание печи для обслуживания. Использование кнопки сброса GFCI в качестве переключателя значительно сократит срок его службы. Насос(ы) печи удобно подключается к этой розетке. Более подробная информация на странице Советы по установке. Советы по установке

Термостат

Установите второй термостат (термостат сетевого напряжения 110 В), подключив его к существующей домашней печи.Это позволит распределить тепло от наружной печи по всему дому, без включения горелки внутренней печи.

Ваш существующий термостат печи должен быть установлен на несколько градусов ниже, чем новый термостат печи. Это позволит существующей печи включаться и обогревать ваш дом только в том случае, если огонь в вашей уличной печи погаснет.

ВАЖНО: Квалифицированный электрик должен проверить, не вызывают ли эти изменения перегрузку электродвигателя.Любая модификация существующей печи должна производиться в соответствии со спецификациями производителя и выполняться квалифицированным лицензированным лицом в соответствии с местными строительными нормами.


Сантехника

Монтаж сантехники

Мы рекомендуем вам обратиться к лицензированному профессиональному сантехнику для выполнения всех необходимых сантехнических работ между печью и существующей системой отопления или зданием. Советы по установке приведены в других разделах данного руководства и на нашем веб-сайте.Необходимая фурнитура для установки печи доступна в большинстве местных хозяйственных магазинов и центров по благоустройству дома. SupplyHouse, онлайн-продавец, также предлагает широкий выбор сантехнических деталей по разумным ценам. SupplyHouse

Первоначальная заправка водой

Прикрепите садовый узел к фитингу шланга на трубе обратной линии. Перекройте шаровой кран обратной линии и заполните всю систему до тех пор, пока вода не потечет из вентиляционной трубы в верхней части печи. Откройте шаровой кран обратной линии и запустите насосы на 24 часа, чтобы удалить воздух из системы и проверить трубопровод на наличие утечек. Проверьте и при необходимости заполните систему и залейте 1 единицу раствора нитрита натрия в вентиляционную трубу, расположенную в верхней части печи.

Если в вашей системе есть 2 обратные линии, добавьте Y-образный фитинг, чтобы соединить 2 обратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Однако найти Y-образные фитинги в местном хозяйственном магазине может быть непросто. Подойдет тройник, но его следует устанавливать в направлении, обеспечивающем наиболее плавный поток воды.Это относится к любому типу фитингов, с которыми вы работаете, латунным или PEX. Вы хотите, чтобы по крайней мере одна из линий возврата воды имела прямой путь обратно к баку печи.

Тройник для установки двойной обратной линии.






Водяные порты печки

Здесь показаны порты насоса печки. Порты имеют внутреннюю резьбу NPT 1 дюйм (национальная трубная резьба), а фитинги можно приобрести в местном магазине товаров для дома.



0 Раздел 2 — Познакомьтесь с вашей плитой

Place Construction

Firebox

Наша Firebox 5/16 «Толстый, который дает нам одну из самых толстых доступных пожаров. Самая сильная структура круглая, а самая слабая — квадратная или прямоугольная. Для долговечности и прочности в нашей топке используется круглая конструкция котла. Круглые конструкции имеют меньше сварных швов; следовательно, меньше точек для возможного отказа.

Водяная рубашка

Наша водяная рубашка имеет толщину 3/16 дюйма и круглую форму, что придает ей максимальную прочность. Водяная рубашка окружает всю топку печи для максимальной теплопередачи.

Не пренебрегайте текущим обслуживанием дверцы котла. Прокладку необходимо время от времени менять. Проверяйте его в начале каждого отопительного сезона. Также обратите внимание на дверную защелку. Со временем он может расшататься и не закрыться плотно.С помощью гаечного ключа на 3/4 дюйма требуется всего несколько минут, чтобы немного затянуть его обратно, оставив достаточный зазор, чтобы он мог свободно работать.




Смотровое стекло

Смотровое стекло — это простой механический способ следить за уровнем воды в печи. С первого взгляда вы понимаете, что в вашей печи есть нужное количество воды. Если вы не видите воды в смотровом стекле, необходимо долить воду в печь. Обычно уровень воды в манометре стабилизируется чуть ниже середины.

Проверяйте уровень воды каждый раз, когда добавляете топливо в печь.

Вы можете получить этот предмет на granger.com. Номер детали 1U6

Смотровой манометр

Вентиляционное отверстие котла

Вентиляционное отверстие котла представляет собой порт, выходящий из самой высокой части водяной рубашки печи, и используется для выпуска воздуха из печи, когда она заполнена. Он также используется для предотвращения образования вакуума при опорожнении печи. Печь не находится под давлением и вентилируется в атмосферу через вентиляционное отверстие.Вентиляционное отверстие также является хорошим местом для заливки водной добавки (нитрита натрия) для вашей печи. Не рекомендуется заполнять печь в первый раз через вентиляционную трубку, так как это может привести к попаданию воздуха в насосную систему.

Никогда не повышайте давление и не закрывайте это отверстие.

Дымоход

Дымоход изготовлен из стали сортамента 40 диаметром 8 дюймов. Обычный 8-дюймовый кусок печной трубы подойдет к дымоходу вашей печи. Вы также можете использовать 8-дюймовую изолированную трубу.

Печи с дымоходами, установленными сбоку, содержат гораздо больше креозота, чем те, у которых дымоходы выходят сверху.Ответ прост. Несгоревшие газы при выходе в дымоход остывают, конденсируются и образуют креозот. Наружные дымоходы работают намного холоднее, что приводит к чрезмерному накоплению креозота. У вашей печи есть дымоход, выходящий наружу через дивертер. Наша печь разработана таким образом, чтобы быть простой, безопасной и требовать меньше обслуживания.

Ежегодно проверяйте герметик вокруг дымохода и крыши печи. Повторно законопатить по мере необходимости. В вашем местном магазине товаров для дома вы найдете высокотемпературный силиконовый клей/герметик RTV, который выдерживает температуру от 500 до 600 градусов.

Не забывайте накрывать дымоход ведром, когда печь не используется.

Дивертор

Если вы посмотрите на верхнюю часть топки, то увидите металлическую коробку. Эта коробка называется Дивертер. Дивертор монтируется под дымоходом. Он предназначен для отвода дыма и тепла к задней части печи, чтобы тепло печи не выходило прямо в дымоход. Заслонка в дивертере предназначена для очистки дымохода. Если его можно снять или оттянуть назад, чтобы прочистить дымоход.

Также необходимо периодически чистить дивертор и дымоход.

Задняя дверца доступа

Задняя дверца доступа закрывает водопроводную и электрическую проводку для вашей печи. Он удерживается двумя болтами с круглой головкой и выдвигается из нижней части рамы печи.

Косметический чехол; для работы печки это не нужно.

Электричество

Подключить электропитание к плите довольно просто, но, если вы не уверены или испытываете дискомфорт при работе с электричеством, обратитесь к квалифицированному специалисту.Более подробные инструкции можно найти здесь: Советы по установке


Электроника

Контроллер Aquastat

Контроллер Aquastat для вашей печи предназначен для многих систем отопления, охлаждения и высоких температур. Температура зонда отображается на ярком 3-разрядном дисплее. Вы можете запрограммировать уставку (SP), которая представляет собой температуру открытия заслонки, и вы можете установить дифференциал (R0), представляющий собой разницу между температурами открытия и закрытия заслонки. Настройка аквастата описана в разделе «Настройка аквастата».


Контроллер аквастата



Датчик температуры воды
Наши последние модели оснащены аквастатом Honeywell и внешним датчиком температуры. Датчик температуры удерживается на месте силиконовым мазком. Если вы обеспокоены тем, что манометр неправильно считывает температуру воды, когда вы ее устанавливаете, на задней части манометра есть небольшой регулировочный винт, который вы можете использовать для точной настройки.

РАЗДЕЛ 3 – ОБСЛУЖИВАНИЕ И ЧИСТКА

Перед началом отопительного сезона

Никогда не разводите огонь в печи без воды, печь сгорит.

Убедитесь, что печь заполнена водой (СМОТРОВОЕ СТЕКЛО), запустите насосы и проверьте наличие утечек. Помните, насос смазывается водой.

Осмотрите уплотнение веревки вокруг внутренней части двери перед первым розжигом и через несколько дней после этого, ища любые признаки плохого уплотнения. Плохая герметизация приведет к нерегулируемому горению огня, что может привести к повреждению из-за перегрева, а также к плохой экономичности горения.Для правильной работы печи дверца должна быть закрыта и опломбирована. Убедитесь, что сама дверная защелка плотно закрывает дверь. Гайка на защелке время от времени ослабевает, но ее можно легко быстро затянуть с помощью ключа на 3/4 дюйма. Оставьте его достаточно свободным, чтобы он все еще легко двигался. Плохая герметизация дверцы может очень легко привести к перегреву печи.

Очень важно, когда вы впервые топите печь, чтобы вода нагрелась до рабочей температуры (от 160° до 180°), прежде чем вы действительно начнете обогревать свой дом или другое строение.Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход. Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Конец отопительного сезона

Проверьте герметик вокруг дымохода и крыши печи. Повторно зашпаклевать при необходимости. В вашем местном магазине товаров для дома вы найдете высокотемпературный силиконовый клей/герметик RTV, который выдерживает температуру от 500 до 600 градусов.

Накройте дымоход ведром, когда печь не используется, чтобы дождь не попал в топку.

Проверьте уплотнение троса внутри дверцы. При необходимости замените

Снимите заднюю дверцу доступа и осмотрите насосы и фитинги на наличие утечек.

Очистите печь снаружи. Много раз будет креозот на крыше и пепел вокруг двери. Это хорошее время, чтобы позаботиться о вашей плите.

Очистите топку изнутри и обрызгайте ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-то, что предотвратит ржавчину и коррозию.Не оставляйте пепел на одном месте в течение длительного времени. Передвигайте их в течение недели, соскребая до металла. НЕ ЛЕНИТЕСЬ В КОНЦЕ ОТОПИТЕЛЬНОГО СЕЗОНА! ПОЛНОСТЬЮ УДАЛИТЕ СТАРЫЙ ПЕПЕЛ! Пепел будет реагировать с влагой в воздухе и станет кислым, в конечном итоге разъедая сталь.

Слейте и промойте водяную рубашку, затем заполните ее водой и блоком обработки нитритом натрия. Затем полностью заполните печь до верха вентиляционной трубы водой. Это устранит вероятность попадания кислорода в верхнюю часть топки.Обязательно перепроверьте уровень воды перед повторным использованием печи в начале следующего отопительного сезона. Может помочь немного приподнять переднюю часть печи с помощью домкрата, чтобы можно было полностью удалить весь ил со дна бака.

Снимите водяной насос (насосы) для очистки при опорожнении печи. Если позволить минеральным отложениям накапливаться на крыльчатках насоса, это отрицательно скажется на потоке воды, и насос может выйти из строя из-за перегрева.

Креозот

Креозот — это липкое, неприятно пахнущее, едкое и чрезвычайно горючее вещество, которое, если не принять никаких мер предосторожности, покроет внутренности всего, с чем соприкасается. Он образуется, когда газы, выделяющиеся в процессе горения, объединяются и конденсируются на выходе из дымохода.

Топку необходимо чистить и защищать от ржавчины в межсезонье. Соскоблите, почистите, очистите внутреннюю часть топки и обрызгайте ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-то, что предотвратит ржавчину и коррозию.

Защита от коррозии

Ежегодно добавляйте 1 единицу нитрита натрия в водяную рубашку. Защита от коррозии

Установите анодный стержень.Они обычно используются в водонагревателях для уменьшения ржавчины. Информация     Они также подходят для наружных котлов. На вашей плите Ezboilers анодный стержень можно подключить через сливное отверстие, которое является самым нижним отверстием на задней панели печи. Просто добавьте тройник к этому отверстию, установите анодный стержень прямо в водяную рубашку и установите дренажный клапан сбоку от тройника. При сливе и промывке печи раз в год также снимите анодный стержень и осмотрите его. Невозможно предсказать, как часто его нужно будет заменять, поскольку качество воды сильно различается.Мы рекомендуем вам использовать стержень из магниевого сплава , так как он хорошо работает в сочетании с нашей химической очисткой воды. Также помните, что материал, съеденный со стержня, упадет на дно бака в виде шлама, и его необходимо удалить промывкой при сливе печи весной.

Используйте только магниевый анодный стержень! Алюминиевые стержни вступят в реакцию с химикатом для обработки воды и сразу же сломаются, что может привести к засорению насосов.

Вы можете приобрести МАГНИЕВЫЕ стержни в хозяйственных магазинах и крупных строительных магазинах, таких как Home Depot.Наши друзья из SupplyHouse.com также продают правильный магниевый стержень.

Магниевый анодный стержень

Установите 6-футовый заземляющий стержень и заземлите раму печи. Это минимизирует коррозию от электролиза.

Держите золу и уголь в передней части топки и добавляйте топливо сверху и сзади этой кучи угля. Обратите особое внимание на левую и правую стороны угольной кучи, где они соприкасаются с топкой. Перемещайте эти края каждый день, чтобы на стенках топки не образовывалась нетронутая коррозионная полоса пепла.

Поддерживайте чистоту и смазку топки в межсезонье.

В межсезонье наденьте на дымоход ведро или заглушку для защиты от дождя.

Ежегодно осушайте и промывайте водяную рубашку (накопление осадка на дне водяной рубашки может вызвать коррозию, даже если вы поддерживаете нитритные химикаты).

Обслуживание воды



Насосы

Насосы следует запускать не реже одного раза в месяц на 24 часа в межсезонье.Это запустит работу насосов и обеспечит циркуляцию воды и химикатов по всей водопроводной системе. Снимите их и тщательно очистите крыльчатки при опорожнении печи, затем установите их на место и снова заполните печь пресной водой и средством для обработки нитритом.

Смотровое стекло

Если ваше смотровое стекло становится мутным или плохо читаемым, оно подлежит ремонту. Просто снимите гайку сверху и снимите стеклянную трубку. Прочистите трубку и соберите. Убедитесь, что резиновая шайба на нижней стороне гайки на месте и в хорошем состоянии.Не затягивайте гайку слишком сильно.


РАЗДЕЛ 4 – ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Видеоинструкции

Сжигание топлива

Очень важно, чтобы при первой топке печи температура воды достигла рабочей температуры (1800°) до прежде чем вы на самом деле начнете обогревать свой дом или другое строение. Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход.
Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.
Определение количества топлива, которое нужно сжигать в вашей печи, — это экспериментальный процесс, потому что у всех ситуация немного отличается. Мы рекомендуем при первом использовании печи просто заполнить ее топливом доверху и посмотреть, как она себя ведет в течение 12 часов. Затем каждый раз, когда вы заполняете печь, добавляйте меньше топлива, пока не дойдете до того, что печь больше не будет поддерживать температуру в течение 12 часов.Отрегулируйте нагрузку в соответствии с изменениями температуры наружного воздуха. В сильные морозы вам может понадобиться чаще наполнять печь. Цель состоит в том, чтобы получить достаточно тепла из печи, не тратя впустую дрова. В ноябре он не будет гореть так сильно, как в феврале, поэтому вам нужно соответствующим образом скорректировать нагрузку.

Каждый день перед тем, как загрузить топливо в уличную печь, вам потребуется вытащить кучу золы и горящего угля к передней части топки. Сделайте из него кучу, а затем загрузите топливо на угольную кучу и за нее.Огонь прожжет кучу и превратит ее в пепел. Не прижимайте угли к передней пластине. Оставьте их на несколько дюймов или больше. Обязательно размешайте золу там, где она соприкасается со стенками топки.

Еще одним преимуществом ежедневного сгребания золы является то, что вам будет легче высыпать золу, когда вам нужно, каждые 4–6 недель или по мере необходимости. Зола будет уже впереди, и для передачи тепла в водяную рубашку будет доступно больше топки.Это заставит вашу уличную печь быстрее прогреться и сжечь меньше топлива. Если вы позволите топке наполовину заполниться золой, вы уменьшите площадь теплопередачи и вам будет трудно найти место для топлива.

Удаление золы

Золу следует помещать в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючую поверхность вдали от всех горючих материалов. Если пепел предполагается закопать в почву или иным образом рассеять локально, его следует оставить в закрытом контейнере до тех пор, пока весь пепел полностью не остынет.

Контрольный список работы печи

• Проверьте уровень воды

• Осмотрите трубопровод системы

• Убедитесь, что насосы работают

• Убедитесь, что дымоход установлен и очищен

• Убедитесь, что дымоход установлен и очищен

Прокладка

• Осмотрите дверную герметичность

• Убедитесь, что aquastat Explare

• Обзор все меры предосторожности


0 Electrical

поставляется Electrical

Ваша плита поставляется с одной электрической коробкой и проводом питания Аквастат управляет.Это цепь на 115 вольт.

Программирование светодиодного аквастата
Контроллер аквастата для вашей печи предназначен для многих систем отопления и охлаждения.
Следующие шаги настроят основные операции вашего наружного котла. Мы рекомендуем вам сохранять эти настройки до тех пор, пока вы не поймете свои потребности в обогреве и правильную работу контроллера аквастата.

Пошаговые инструкции
1.Нажмите кнопки со стрелками
SET и D OWN одновременно, затем отпустите.
2. Нажмите и удерживайте кнопку
SET в течение 10 секунд или до тех пор, пока на дисплее не появится 0 , затем отпустите.
3. Нажмите и отпустите кнопку
SET . На дисплее появится SP .
4. Нажмите
SET еще раз. На дисплее отобразится текущая заданная температура.
5. Нажмите кнопку со стрелкой
U P или D OWN , чтобы отрегулировать заданное значение до 180 .
6. Нажмите
SET . На дисплее отобразится SP .
7. Нажмите стрелку
U P один раз. rO отобразится на дисплее.
8. Нажмите
SET . Нажимайте стрелку U P или D OWN , пока не отобразится 7 .
9. Нажмите
SET . На дисплее появится rO .
10. Нажмите стрелку
U P один раз. На дисплее появится r1 .
11. Нажмите стрелку
U P один раз. На дисплее появится r2.
12. Нажмите
SET .
13. Нажимайте стрелку
U P , пока на дисплее не появится 200 .
14. Нажмите
SET . На дисплее появится r2 .
15. Нажмите стрелку
U P . На дисплее появится dO.
16. Нажмите
SET .
17. Нажимайте стрелку
U P , пока на дисплее не появится Ht .
18. Нажмите
SET . На дисплее появится dO .
19. Одновременно нажмите и отпустите кнопки со стрелками
SET и DOWN .
Теперь ваш аквастат запрограммирован. В отопительный сезон можно быстро отрегулировать температуру запуска, нажав и отпустив кнопку
SET один раз. На дисплее появится SP .Нажмите кнопку SET еще раз, чтобы отобразить текущую заданную температуру. Затем вы можете использовать кнопки со стрелками ВВЕРХ или ВНИЗ , чтобы установить желаемую рабочую температуру печи. Одновременное нажатие кнопок со стрелками SET и ВНИЗ приведет к выходу из режима программирования, и на дисплее отобразится текущая температура печи.







Замена аквастата

один. Для печей EZ Boilers провода подключаются, как показано на следующей схеме:



Обратите внимание, что соединение #9 не используется для наших целей, и что белые нейтральные провода от источника питания и соленоида имеют общий # 7 разъем. После установки нового аквастата его необходимо будет перепрограммировать в соответствии с описанной выше полной процедурой «Настройка аквастата».

                                                            Аквастат для плиты EZ Boilers

Honeywell Aquastat

Наши современные модели печей оснащены контроллером аквастата Honeywell с упрощенным управлением регулировкой.

Контроллер аквастата

Просто используйте основное колесо сверху, чтобы настроить печь на желаемую рабочую температуру. Нижнее внутреннее колесо используется для установки рабочего дифференциала в диапазоне от 5 до 30 градусов. Мы рекомендуем установить дифференциал между 5 и 10 градусами. Например, если вы установите рабочую температуру вашей печи на 180 градусов с перепадом 10 градусов, заслонка воздуха для горения откроется при 170 градусах и снова закроется, когда температура достигнет 180 градусов.


Раздел 5 — Технические характеристики

EZ-CLASSIC

Приближенная теплоемкость 5000 кв. Фут.

Водопроводная мощность 125 галлонов

Все порты 1 «NPT

Размер двери 24″ x 24 «

Диаметр топки      37″ Круглый

Длина топки     47″

Размер дымохода     8″ График 40

Приблизительный вес     1450 фунтов.





Размер топки модели EZ-Classic составляет 37 x 47 дюймов с размером дверцы 24 x 24 дюйма, а вес печи составляет около 1450 фунтов.EZ-CLASSIC подходит для среднего дома и небольшого гаража. Он вмещает 125 литров воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX в установке.

EZ-PRO

Приближенная мощность нагрева 7 500 кв. Фут.

Водопроводная мощность 150 галлонов

Все порты 1 «NPT

Размер двери 24″ x 24 «

Firebox диаметр 37″ круглый

Длина     59″

Размер дымохода     8″ Типоразмер 40

Приблизительный вес     1800 фунтов.





Размер топки модели EZ-Pro составляет 37 x 59 дюймов с размером дверцы 24 x 24 дюйма, а вес печи составляет около 1800 фунтов. EZ-Pro подходит для большого дома или среднего дома с гаражом. Он вмещает 150 литров воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX, используемой во время установки.

Примечание. Качество изоляции дома и окон, температура наружного воздуха и тип используемого топлива влияют на время горения и рейтинг площади в квадратных футах.



Раздел 6 — Запчасти

Пожалуйста, позвоните, чтобы подтвердить текущее ценообразование запчастей: (231) 823-2499


Дверная прокладка

Наша часть двери дверной тюфял. $ 6.00 на Ft 1 «Стандартный стеклоподъемник прокладка троса противопожарной двери. Приклейте на место с помощью высокотемпературного силиконового клея.

Вы также можете заказать комплект дверных прокладок в компании Dodds Brothers Supply Company. (417) 453-6751. В настоящее время они продают этот комплект за 17,85 долларов США плюс доставка.Это на самом деле дешевле, чем то, что мы покупаем оптом.

Комплект дверных прокладок


СОЛЕНОИД

Наш соленоид 45,00 долларов США Деталь Grainger 4×240

Изготовлено Dormeyer.

Модель 2005-M-1

Соленоид демпфера

ОСТОРОЖНО! Дверца заслонки, управляемая соленоидом, рассчитана на открытие только примерно на один дюйм. Это весь воздух, который требуется огню. Регулировка заслонки так, чтобы она открывалась дальше, чем это, приведет к нагрузке на соленоид и преждевременному выходу из строя.


Greet Glass

Наша деталь Grain $ 75. 00 Grawinger Part 1U614

Model Grainger.com

модель G901-4

Производится LDI Industries


  • 0 Насосы

    Маленький насос $ 125,00. Модель GPD15-5.6SFC. Производитель Баджер.

    Большой насос $250.00. Модель GPD25-10SFC. Производитель Баджер.


    насос фланец

  • наша часть фланца набор $ 50

    модель 150SWP600WOG



    (температурный переключатель термопары)

    Наша часть контроллера 125 долларов. 00

    Изготовлено Dwyer Instruments, Love Division.
    Модель TCS-4010


    ТЕРМОПАРА ЗОНД

    Наша часть Датчик термопары $41,00

    Модель TCP60089

    5 9107


    Теплообменник

  • Наша часть Теплообменник нашей части $ 250.00 До 22 × 22


    Теплообменник Sidearm

    Наша часть Sidearm с Mix Class 250.00


    Plate Teassanner

  • 0

    Наша часть Part Tiremanger $ 200.00


    Смесительный клапан

    Наша часть Смешивание $ 150,00


    Уничтожил PEX Tip

    Наша часть : Тройная обертка, $6,45 за фут. Пять пленок, $ 9.50 за ногой





    Limited Garrade 9151

    0 EZ Boiller LLC Модели EZ-CLASSIC и EZ-PRO

    , Крытый

    1
    Эта ограниченная гарантия охватывает только оригинальный покупатель товар.Ограниченная гарантия не может быть передана последующим владельцам или покупателям этого продукта.

    На что распространяется гарантия Гарантия качества изготовления печи составляет один (1) год.
    Гарантия на водяную рубашку печи от коррозии составляет пять (5) лет.

    Что не покрывается Отсутствие технического обслуживания является основной причиной выхода из строя уличной печи. Двумя основными причинами отказа являются креозотовая коррозия и пренебрежение химическими добавками к воде. Коррозия в топке возникает, когда креозот впитывается в ненарушенный золопровод.Коррозия в водяной рубашке возникает, когда уровни добавки нитрита натрия к воде не поддерживаются должным образом. Обратитесь к странице «Предотвращение коррозии» на нашем веб-сайте для получения рекомендаций. Предотвращение коррозии

    Данная гарантия не распространяется на коррозию топки, вызванную неправильным обслуживанием.
    Настоящая гарантия не распространяется на повреждения пластинчатых теплообменников, вызванные плохим качеством воды.
    Эта гарантия не распространяется на электрические детали.
    Настоящая гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией и обслуживанием устройства пользователем, как указано в руководстве пользователя и на веб-сайте компании ezboilers.ком.
    Настоящая гарантия не распространяется на повреждения из-за перегрева печи.

    Что аннулирует эту гарантию Любые несанкционированные модификации печи аннулируют эту гарантию.
    Несоблюдение надлежащего уровня нитрита натрия в резервуаре для воды, что приводит к преждевременной коррозии водяной рубашки, аннулирует гарантию.
    Неспособность защитить топку от ржавчины в межсезонье приведет к аннулированию гарантии: в конце отопительного сезона тщательно очистите внутреннюю часть топки и обрызгайте ее керосином, PB Blaster или чем-то еще, что предотвратит ржавчину .

    Как получить услуги  Просто свяжитесь с нами, чтобы обсудить проблему. Позвоните по телефону (231) 823-2499 или воспользуйтесь формой обратной связи на нашем сайте. Если мы определим, что ваша претензия обоснована, мы либо отремонтируем плиту, либо заменим ее при необходимости.

    Другие явные гарантии не применяются  Данная гарантия является единственной и исключительной гарантией. Ни один сотрудник, агент, дилер или другое лицо не уполномочены изменять эту гарантию или давать какие-либо другие гарантии от имени EZBoilers.

    Ограничение ответственности EZBoilers LLC не несет ответственности за любой случайный или косвенный ущерб людям или имуществу. Пожалуйста, всегда соблюдайте надлежащие меры предосторожности. В некоторых странах, округах или штатах не допускается ограничение или исключение возмещения ущерба, случайных, косвенных, особых или косвенных убытков или ограничение ответственности особыми суммами, поэтому вышеуказанные ограничения или исключения могут не применяться к вам.

    Мы не будем вводить в заблуждение практику предоставления «пожизненной гарантии», как это делают другие производители, со множеством требований и исключений, которые делают ее практически бесполезной.Они просто заявляют, что вы неправильно эксплуатировали или обслуживали печь, и ваша гарантия аннулируется. Или они требуют, чтобы владелец печи оплачивал процент стоимости ремонта по сильно завышенным ценам, ПЛЮС возлагая на клиента ответственность за расходы по доставке на завод И с завода для ремонта. Мы предпочитаем честность. Мы не скрываем нашу гарантию или наши цены, как это делают другие. Мы знаем, что настоящий ключ к долгой жизни печи — это, в первую очередь, научить наших клиентов, как правильно ее обслуживать. Это наша цель и наше обещание вам.

    Главная страница Правильный дымоход для твердотопливного котла своими руками. Как сделать дымоход для твердотопливного котла эффективным


    Твердотопливные котлы представлены разных типов и для каждого из них требуется свой тип дымохода. Разбираем все аспекты выбора дымохода для конкретного котла.Современный дымоход для твердотопливного котла длительного горения может быть:

    Высота и ширина каждого отверстия не должны быть меньше максимального горизонтального сечения дымохода. Всем отопительным приборам и особенно открытому огню для эффективной и безопасной работы необходим воздух. Убедитесь, что помещение, в котором находится прибор или огонь, имеет достаточную непрерывную подачу воздуха в соответствии с требованиями производителя прибора и строительными нормами. Как правило, один и тот же размер вентиляции используется для обогревателей или печей, но всегда относится к рекомендациям OEM и строительным нормам.

    Устройство и требования к дымоходу

    Несмотря на материал, из которого можно сделать дымоход своими руками, в устройстве обязательно должны быть:

    Что касается требований, то их список выглядит следующим образом:

    • Дымоход должен соответствовать характеристикам котла длительного горения, то есть рассчитан на:

    а) определенной температуры окиси углерода;

    Это важно, так как недостаток воздуха приведет к плохому сгоранию и создаст проблемы, подобные донному отложению, а также утечку дыма и паров обратно в помещение, что может быть неприятным и опасным. Старые дымоходы часто очень эффективны, и, особенно если они не облицованы, продукты сгорания и смола могут проходить через стенки дымохода. Общеизвестно, что старые дымоходы находятся в неудовлетворительном состоянии из-за того, что поверхности дымовых труб и растворы разъедаются коррозионно-активными конденсатами и сажевыми отложениями.

    Размер дымохода также может быть слишком большим, чтобы соответствовать требованиям к производительности многих современных обогревателей. Поэтому очень разумно проверить состояние любого старого дымохода, который вы используете, особенно если вы планируете снова открыть старый дымоход после многих лет использования.Осмотр лучше всего проводить специалистом по дымоходам, и он начинается со снятия дымохода, чтобы убедиться в отсутствии препятствий, таких как сломанная кирпичная кладка или птичьи гнезда.

    б) количество конденсата, образующегося при сжигании древесины, угля или пеллетного топлива;

    в) определенное количество соединений серы.

    • Полная герметичность.
    • Гладкость внутренней поверхности дымохода.
    • Вертикальность и прямолинейность каналов.
    • Одинаковая площадь поперечного сечения воздуховода в любом месте выхода дымовых газов.
    • Обязательна изоляция тех частей труб, которые соприкасаются с холодным воздухом.
    • Наличие заслонки, если котел ею не оборудован, или автоматического ограничителя тяги.

    Особенности кирпичного дымохода

    Этот тип является самым дешевым среди всех дымоходов. Это конструкция из керамического кирпича. Благодаря этому материалу дымоход легко выдерживает угарный газ, нагретый до высоких температур.

    Затем следует провести испытание дымохода, чтобы определить, есть ли какая-либо серьезная неисправность, которая может привести к выходу продуктов сгорания через стенки дымохода.Процедура проверки дыма описана далее в этом руководстве. Вы также должны проверить общее состояние дымохода с точки зрения устойчивости конструкции и убедиться, что это ветер и вода.

    Выполнение этих проверок должно выявить необходимость ремонта и, чаще всего, также требует, чтобы дымоход был оснащен новым вкладышем, что должно повысить производительность и безопасность. Существует множество заводских систем очистки, и важно убедиться, что установлен правильный размер дымохода для применения или огня, который будет использоваться.Применяются многие из тех же точек установки, что и для новых дымоходов.

    Но в случае выхода из котла и подъема наверх относительно холодных газов (температура 100-130°С),. Это плохо, потому что вода начинает вступать в контакт с угарным газом, таким как сера. В результате появляется серная кислота, которая легко разъедает стенки дымохода. О действии такой кислоты свидетельствуют появившиеся темные пятна на внешней поверхности дымохода, возле которого может находиться выхлопная труба.

    Изготавливается из глины, керамики или огнеупорного бетона, состоящего из пемзы или обожженного в печи заполнителя, скрепленного цементом с высоким содержанием глинозема. Эти вкладыши просто опускают дымоход на направляющих тросах с помощью выравнивающих планок в местах стыков. Зазор между вкладышами и дымоходом затем заполняется изоляционным легким бетоном. Несмотря на то, что этот тип футеровки обеспечивает длительный срок службы, существующий дымоход должен быть достаточно большим, чтобы вместить футеровку.

    Готовые отводы доступны для большинства систем.Не путать с однослойными вкладышами только для газа. Эти многожильные гибкие вкладыши изготавливаются на заводе из двух перекрывающихся полос из высококачественной нержавеющей стали, что обеспечивает гладкую и герметичную прокладку. Они просто опускают или тянут дымоход и могут перемещаться по большинству изгибов. В то время как их тонкий профиль позволяет быстро устанавливать их в дымоходы, где другие системы могут не подойти. их срок службы может быть сокращен, если в дымоходе образуются и накапливаются аномально высокие коррозионно-активные отложения сажи или конденсата.


    Дым из многих современных котлов выходит не очень горячим. Особенно этот относится к пиролизным, пеллетным и другим котлам длительного горения … По этой причине, если вы хотите построить кирпичный дымоход, то лучше вставить в его середину металлическую или керамическую трубу. Если угарный газ нагревается до высокой температуры, такая труба в контуре не нужна.

    Избегайте сжигания твердого топлива при недостаточной подаче воздуха, особенно на плитах или закрытых приборах.Низкие температуры дымовых газов вызовут конденсацию и значительно повысят риск чрезмерного содержания смолы и коррозионных отложений сажи. Это распространенная проблема, особенно при сжигании влажных дров или угля, и ее следует избегать. Если в дымоходе накапливаются отложения сажи и конденсата, они могут воспламениться, что приведет к возгоранию дыма, которое может повредить дымоход и прибор.

    Еще одна особенность такого дымохода – наличие черновых стенок. Это означает, что копоть легче цепляется за них.Уборка также усложняется. Внутренний воздуховод прямоугольный или квадратный, что создает не очень хорошую тягу.

    Кирпичная дымоходная конструкция

    Строят такой дымоход своими руками в следующей последовательности:

    Эти отложения также могут быть очень агрессивными и, если их не удалять регулярно, могут разъедать металлические детали как в дымоходе, так и в бытовой технике. Всегда используйте правильное твердое топливо… Некоторые переработанные виды топлива, такие как сырой нефтекокс, могут вызывать разбрызгивание во время работы, а также вызывать аномально высокие температуры и сильно коррозионные отложения.Поэтому рекомендуется обратиться за советом к проверенным продавцам древесного угля.

    Как сделать дымоход для твердотопливного котла эффективным

    Никогда не сжигайте бытовые отходы, пластик или химикаты, которые могут образовывать вредные и едкие пары, так как это может быть опасно для здоровья и вызывать преждевременную коррозию металлов. Если в качестве топлива используется древесина, важно убедиться, что она сухая и хорошо выдержана. Это означает, что древесина была распилена на бревна, затем расколота и уложена на открытом воздухе под водонепроницаемым покрытием, открытым со всех сторон, чтобы обеспечить свободный доступ воздуха для естественной сушки.

      1. Заливка фундамента … Кирпичная конструкция тяжелая и поэтому нуждается в прочной опоре. Если котел предполагается располагать на втором этаже дома или выше, то основанием для дымохода должен быть сплошной железобетонный пол. Дымоход лучше сделать посередине внутренней несущей стены или рядом с ней.
      2. Выложить первый сплошной ряд … На него кладут металлический лист и дверь. Для кладки правильно использовать полнотелый керамический кирпич.Раствор обычный кладочный.
      3. Выложить остальную часть дымохода … При этом кладку необходимо сделать герметичной. Толщина любой стены должна быть не менее половины длины кирпича. Что касается размеров швеллера, то они должны быть кратны длине кирпича: 1/2х1/2, 1/2х3/4 или 1/2х1 кирпича. На этом этапе также сооружается дверь напротив места входа в дымоход горизонтальной трубы, отходящей от котла длительного горения.
      4. Если угарные газы, выделяющиеся из пеллетного или пиролизного котла, будут подниматься вверх по дымоходу, то лучше посередине.
      5. Участки дымоходов на чердаке и над крышей утепляют минеральной или базальтовой ватой.
      6. Вверху размещен аэродинамический капот.

    Большую часть древесины необходимо состарить в течение одного или двух лет, в зависимости от содержания влаги. Принесение бревна домой за несколько дней до сжигания поможет снизить влажность и повысить производительность. Для начала со всеми пропусками необходимо проверить количество депозитов, созданных ежемесячно. Затем можно определить частоту подметания, необходимую для предотвращения дождя.Как правило, все дымоходы следует промывать до и во время отопительного сезона, а в идеале в конце отопительного сезона, чтобы предотвратить отложение смолы и сажи, которые вызывают коррозию дымохода и прибора во время спящего периода.

    Стоит сказать, что такой дымоход представляет собой только вертикальную конструкцию. Горизонтальная труба, соединяющая его с котлом, должна быть изготовлена ​​из нержавеющей стали.

    Керамический дымоход

    Его характеристики следующие:

    1. Очень хорошая стойкость к высоким температурам и любому агрессивному химическому соединению , образующемуся при сжигании древесины, угля или пеллетного топлива.
    2. Самый долгий срок хранения среди всех типов дымоходов.
    3. Гладкие стены.
    4. Круглая форма поперечного сечения.
    5. Требуется внешняя вентиляция из-за способности поглощать влагу.
    6. Удобная очистка.

    Не рекомендуется, чтобы прибор сильно покраснел и возникло задымление при попытке очистить дымоход. Отложения сажи и смолы будут значительно увеличены, если сжигать несезонную древесину, что может привести к пожару в дымоходе.Если вспыхнет пожар в дымоходе, рекомендуется проверить устройство дымохода и приборы на наличие повреждений, прежде чем снова использовать огонь или обогреватель.

    Дымоход из огнеупорного кирпича

    Также рекомендуется не реже одного раза в год проверять открытые части дымохода, прокладки и выводы на наличие признаков повреждения. Как и снаружи дома, дымоходы могут изнашиваться от экстремальных погодных условий. При обнаружении или подозрении на появление дыма или паров из прибора, дымохода или футеровки немедленно обратитесь за консультацией к установщику или специалисту по топливу в случае засорения или неисправности. Не пользуйтесь пожарным оборудованием или дымоходом, пока они не будут тщательно проверены на безопасность и надежность.

    Его схема представлена ​​следующими элементами:

    1. Керамическая трубка. Для других типов твердотопливных котлов длительного горения правильно использовать керамическую трубу, выдерживающую 600-650°С.
    2. Изоляция.
    3. Оболочка блочных модулей. Имеют вентиляционные каналы и отверстия для армирования.
    4. Фитинги.

    Устройство дымохода для твердотопливного котла выполняется практически в той же последовательности, что и создание кирпичного дымохода.То есть общие дела – это заливка фундамента, врезка очистных дверей и установка аэродинамического капота.

    Пары могут быть опасны. Подметание с помощью щетки и стержней — единственный метод очистки, рекомендуемый британскими стандартами, поскольку материалы, отличные от сажи, могут блокировать проходы, такие как раствор, кирпичная кладка, птичьи гнезда и т. д.

    По этой причине чистка дымохода с использованием только химических средств для чистки дымохода или пылесоса не рекомендуется в качестве альтернативы надлежащей очистке дымохода.Щетки для подметания должны быть изготовлены из подходящей щетины и иметь тот же диаметр или площадь, что и изгиб, и иметь на конце шарик или муфту свободного хода, чтобы предотвратить царапание стенок дымохода, особенно на изгибах. Многие производители дымоходов дают рекомендации по типам щеток в соответствии со своими системами.

    Вместо кладки кирпича кладут бетонные блоки. Этот процесс проще, потому что блоки просто укладываются друг на друга. После укладки 2-3 блоков внутрь укладывают минераловатный утеплитель и керамическую трубу.Обычно используется труба длиной 0,6-1 м. Арматура должна быть вставлена ​​в отверстия по углам блоков.

    Для надежного и герметичного соединения двух керамических труб используется кислотоупорная мастика. Она смазывает специальную канавку, расположенную в верхней части трубы. Фитинги расположены на концах труб. Они улучшают прочность соединения. Для подсоединения горизонтальной трубы от котла используется специальный тройник.

    Если есть сомнения в состоянии дымохода, или старый дымоход необходимо ввести в эксплуатацию после длительного периода неиспользования, целесообразно проверить его на наличие дыма.Цель проверки дымохода – выявить серьезные дефекты, которые могут привести к просачиванию дыма через стенки дымохода при нормальной эксплуатации.

    Для газовых пожаров предусмотрена другая процедура удаления дыма. Также рекомендуется проводить это испытание дымом во время возведения традиционной каменной кладки и после завершения всех дымовых установок. Следует помнить, что целью проверки на дым является выявление и устранение любых неисправностей, которые могут вызывать появление дыма при нормальной работе прибора и дымохода.При закрытии нижней и верхней части дымохода во время испытания дым, генерируемый пеллетами, вместе с нормальными атмосферными условиями создает положительное давление, которое не было бы создано при нормальном использовании установки, работающей при отрицательном давлении, т. е. воздух и втягивание продуктов сгорания в дымоход…

    Стальной дымоход

    Бывает двух типов:

    1. Одностенный
    2. Двойные стенки (известные как).

    В обоих случаях используется сталь толщиной 1 мм … Чтобы правильно провести монтаж одностенного дымохода, необходимо сделать армирующую конструкцию в виде бетонных блоков и утеплителя. По сути, чтобы построить его самостоятельно, нужно повторить процедуру строительства керамического дымохода. Только по схеме вместо керамической трубы надо брать стальную. Можно построить кирпичную конструкцию и вставить в нее трубу.

    Таким образом, давление, создаваемое во время процедуры, более чем способно создать небольшую утечку дыма из любых стыков в традиционной кладке или стыка между сборными металлическими дымоходами и дымоходами… Таким образом, небольшая утечка, обнаруженная во время этого испытания, не представляет серьезного риска при использовании устройства в нормальных условиях эксплуатации, поскольку точка утечки не указывает на неисправность, которая может ухудшиться. Однако, если есть значительная или интенсивная утечка дыма, необходимо выяснить причину и устранить ее.

    Сразу после установки твердотопливного котла следует приступить к созданию системы выброса газа и дыма. Эту работу можно доверить наемным мастерам, но это будет стоить денег.Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что пригодится для его дальнейшей эксплуатации и обслуживания.

    Устройство и требования к дымоходу

    Неисправные компоненты, неправильный монтаж и неполное подключение дымовых уплотнителей являются наиболее распространенными проблемами, вызывающими серьезные утечки и требующими корректирующих действий. Может потребоваться более длительное время прогрева с мокрым или холодным дымоходом. Если на колоснике или топке нет решетки, для установки колпака дымохода используйте паяльную лампу в течение 10 и более минут.Следует понимать, что ни один из этих методов не дает таких температур или объемов горячих газов, которые обычно образуются при использовании прибора.

    Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

    Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы аналогичны обычным печам. И может показаться, что устройство дымохода для него несложная задача. Не поддавайтесь этому заблуждению.Для качественного удаления продуктов сгорания требуется продуманная, прочная и надежная конструкция. Пренебрежение этими правилами недопустимо, ведь от этого зависят жизни людей, проживающих в помещении. Неплотное соединение материалов или ошибки проектирования приводят к проникновению угарного газа, опасного для здоровья.

    Поэтому при отсутствии навыков монтажа печи разумнее доверить столь ответственную работу профессионалу. При наличии опыта и уверенности в себе можно выполнить монтаж самостоятельно.Однако расчет дымоходов для твердотопливного котла лучше заказать в специализированной организации.

    Независимо от материала, используемого для монтажа, все дымоходы для твердотопливных котлов конструктивно схожи. Система дымоудаления состоит из тех же функциональных узлов:

    • Дымоход. Цилиндрическое или прямоугольное сечение, через которое из котла удаляются продукты сгорания. Должна быть изготовлена ​​из прочного и термостойкого материала.
    • Сборник конденсата. Все помнят из курса физики, что при соприкосновении нагретого воздуха с холодной поверхностью на ней образуется конденсат – небольшие скопления влаги. Чтобы капли воды не попадали в котел, дымоход должен быть оборудован средством для их удаления из системы. В его нижней части оборудован сборник конденсата, который не соприкасается с котлом напрямую, а подключается через тройник.
    • Шибер — заслонка для прекращения подачи воздуха в систему от котла.Шибер необходим для экономичной работы – чтобы после остановки работы котла перекрывался выход теплого воздуха во внешнюю среду.

    Это типичная система дымоудаления. При работе с конкретными материалами может иметь небольшие отличия и дополнения. Например, стальные дымоходы оснащаются линейным компенсатором деформации. Он отвечает за герметичность и надежность системы, ведь постоянные циклы нагрева и охлаждения приводят к расшатыванию дымохода.Это снижает герметичность стыковки компонентов.

    Правила установки

    • Пожарная безопасность должна быть важнейшим ориентиром при сооружении конструкции дымохода для твердотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не менее 38 см. При строительстве внутреннего дымохода необходимо очень тщательно изолировать места, в которых он проходит через перекрытия.
    • Стены не должны быть уже 10 см, включая утепление.
    • Высота напрямую влияет на эффективность удаления дымовых газов и силу тяги в дымоходной системе. Необходимо, чтобы верхняя точка дымохода находилась на расстоянии не менее одного метра относительно крыши.
    • Точный расчет площади внутреннего поперечного сечения. Необходимо, чтобы это значение оставалось постоянным по всему дымоходу во избежание снижения КПД.
    • Максимальная длина горизонтальных секций в системе 1м.
    • В конструкции должен быть конденсатосборник и сервисные дверцы.

    Прежде чем приступить к строительству дымохода, рекомендуем внимательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит жесткие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии такой информации (или при полной уверенности в своих силах) вы можете построить его, выбрав материал на свое усмотрение.Ключевые требования, которые нельзя игнорировать:

    1. Для эффективного отвода газов дымоход должен иметь максимально вертикальную конструкцию.
    2. Площади поперечного сечения трубы и выхода из котла должны быть как минимум равными, а лучше, если первое будет больше второго.
    3. Требуется дефлектор (головка).
    4. Если кровельный материал легко воспламеняется, система в обязательном порядке должна быть оснащена искрогасителем.
    5. Дефлектор должен быть установлен в районе ветровой опоры.

    Как определить зону ветровой поддержки? Найдите самую высокую точку ближайшего препятствия, изменяющего направление воздушных масс. Это может быть дерево, соседнее здание или конек крыши. От этой точки необходимо провести прямую линию к дымоходу под углом 45˚. Все, что находится под ним, войдет в пространство ветровой опоры. При определенном направлении ветра воздух из этой зоны возмущает тягу, увеличивает ее (увеличивается расход топлива, снижается КПД котла) или даже реверсирует ее.

    Дымоход собирается очень просто, поочередно вставляя его элементы друг в друга. Но эта установка делится на два пути:

    • Конденсат. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, в которой нет коллектора паров.
    • Сквозь дым. Части конструкции соединяются в соответствии с направлением движения газа.

    В системах с конденсатосборником часть конструкции собирается по первому принципу, а остальная часть по второму.

    Известно, что на интенсивность отвода и сброса нагретых дыма и газа во внешнюю среду непосредственное влияние оказывает тяга. Это ключевая характеристика дымоходной системы, демонстрирующая ее эффективность. Сечение дымохода, диаметр и высота влияют на силу тяги:

    • чем уже верхняя часть, тем быстрее выходит газодымовая масса;
    • Ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание максимально вертикального дымохода.

    Определение эффективности

    Причина низкой эффективности — неправильная сборка системы, плохая стыковка компонентов. В большинстве случаев эти ошибки заметны уже во время сборки, поэтому их можно легко устранить. В противном случае для устранения недостатков придется снова разбирать и собирать дымоход.

    Признаком высокого КПД является заметный гул в трубах, сопровождающий работу котла. Скорость дымоудаления регулируется заслонкой, частично закрывающей дымоход.

    Тип дымохода

    Классический вариант, который использовался с древних времен и сохранил свою актуальность сегодня. Кирпичный дымоход имеет смысл строить только для котла с высоким КПД. Значительная часть энергии расходуется на нагрев толстых стенок материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой газоотвод.

    Преимущества:

    • Кирпич жаростойкий, выдерживает прохождение продуктов горения, нагретых до +900˚С.

    Недостатки:

    • Разрушаемость. Скопление сажи и отложение конденсата на стенках дымохода приводит к тому, что кирпич растрескивается и скалывается. Для решения этой проблемы в кирпичную трубу вставляется стальная труба.

    Для надежного сооружения такого дымохода нужно четко понимать суть процессов и понимать схему кладки кирпича. Трубу необходимо перевязать, в строгом соответствии со схемой кладки.Эта часть по высоте не должна возвышаться над верхней кромкой 5-7-го ряда кирпичей.

    Затем нужно сделать пушинку. Это означает, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Пух очень важен, потому что обеспечивается теплоизоляция системы, то есть напрямую влияет на КПД. Сколько рядов кирпича кладется в районе распушенки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж нужно поднять пух хотя бы на 1-2 ряда относительно пола.

    Затем строится стояк. Проводится через последний этаж, после чего увеличивается на 0,5 кирпича по мере приближения к крыше. Эта часть системы называется выдрой. Он самый широкий и строится из 8-9 рядов. Выдра нужна для теплоизоляции канала дымоудаления и предотвращения попадания в помещение мусора или непогоды. Последним шагом в строительстве выдры является создание пологого уклона из цемента, который переходит в горловину трубы. Размеры грифа и стояка одинаковые.

    Шейка кладется из 6-7 рядов кирпича, а после нее из 2-3 рядов возводится оголовок. Над дымоходом следует надеть колпак, чтобы защитить его от дождя, снега и мусора. Для подробного ознакомления с порядком возведения кирпичного дымохода рекомендуем посмотреть видео.

    Эти дымоходы изготавливаются из обычной или нержавеющей стали. За счет более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали обычно служат от 3 до 5 лет.

    Материальные преимущества:

    • Термостойкость. Сталь устойчива к горячему дыму и газовым массам (до 700°С).
    • Устойчив к влаге. Это означает, что конденсат не влияет на долговечность и надежность системы.
    • Доступная цена.

    В отличие от дымоходов из стекла или кирпича, стальные в процессе эксплуатации могут быть дополнены некоторыми деталями. Для монтажа системы дымоудаления подходят нержавеющие стали марок 321, 316 и 316L.

    Хороший, но не самый выгодный материал для строительства дымохода. Он становится все более популярным, особенно при монтаже наружных систем дымоудаления. Имеет плюсы, но, конечно же, не лишен недостатков.

    Материальные преимущества:

    панели
    • оснащаются термостойким слоем и теплоизоляционным материалом на этапе производства;
    • конструкция компактна и проста в сборке;
    • эксплуатация этих труб не сопровождается образованием конденсата;
    • гладкая внутренняя поверхность создает турбулентность, что ускоряет удаление дыма и газа, а также препятствует оседанию копоти на стенах;
    • материал пожаробезопасен.

    Недостатки:

    • дымоход из сэндвич-панелей значительно дороже аналогов;
    • срок службы конструкции в среднем 10-15 лет;
    • постепенно суставы становятся менее плотными.

    Лучший выбор для создания безопасных, прочных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

    • внутренняя — керамическая трубка;
    • средний — теплоизоляционный слой из негорючей минеральной ваты;
    • внешний — каркас из огнеупорного кирпича.
    • стойкость к газодымовым потокам с температурой до +900°С;
    • зеркальная поверхность внутренних стенок не накапливает копоть;
    • на стенах не образуется конденсат;
    • материал не ржавеет под воздействием влаги;
    • керамический дымоход подходит для котлов, работающих на любом топливе;
    • установка
    • проста и быстра;
    • элементы конструкции имеют малое количество швов, что обеспечивает высокую герметичность даже при длительной эксплуатации;
    • Керамические дымоходы
    • служат не менее 30 лет.

    Дымоходы из данного вида материала совсем недавно появились на российском рынке и еще не успели завоевать популярность и широкое признание. Среди преимуществ материала — долговечность, прочность, жаростойкость и особый внешний вид. Единственный, но очень заметный недостаток — очень высокая стоимость.

    Правила топки дров, которые нужно знать

    Когда вы покупаете дровяную печь или многотопливную печь, вы хотите не только защитить ее, но и позаботиться о пространстве вокруг нее, особенно о своем полу. Для этого вам понадобится печь-камин. Они важны не только для правил техники безопасности, но и для того, чтобы найти тот, который соответствует декору вашей печи.

    Если вы хотите купить новую дровяную печь, вам необходимо выбрать идеальный очаг, который будет сочетаться с ней и обеспечит безопасность вашего дома. Итак, Direct Stoves здесь, чтобы объяснить все о очагах для вашей дровяной печи.

    Читайте дальше, чтобы узнать больше о том, зачем он вам нужен, о соответствующих правилах, из чего сделаны очаги, а также о дополнительных соображениях при покупке.

    Что такое очаг для печи или дровяной печи?

    По сути, очаг — это негорючий пол для камина или печи, на который устанавливается сверху.

    Вот определение очага согласно строительным нормам в утвержденном Документе J:

    «Очаг – это основание, предназначенное для безопасной изоляции топочного прибора от людей, горючих частей строительной ткани и мягкой мебели. Открытая поверхность очага образует область вокруг прибора, которую можно уберечь от всего, что может вызвать возгорание.

    Нужен ли очаг для дровяной печи или печи?

    Если у вас есть печь, работающая на твердом топливе, абсолютно необходимо, чтобы у вас был правильный очаг, на котором она могла бы стоять.

    Строительные нормы

    гласят, что негорючий материал должен покрывать определенную площадь вокруг вашей печи. Таким образом, различные размеры и толщина подушек доступны в соответствии с вашими требованиями.

    Очаг необходим для обеспечения максимальной безопасности вашего дома при использовании печи.Когда ваша печь достигает высокой температуры или из нее выпадают угли и горячая зола, необходимо установить жаростойкий очаг, чтобы они не могли загореться на каких-либо горючих материалах.

    Он также помогает удерживать прохожих на безопасном расстоянии от обжигающе горячей печи снаружи и предотвращает случайное размещение горючих материалов слишком близко к печи. По этой причине правила также гласят, что ваш очаг должен быть «визуально очевидным», с краем, идеально приподнятым над уровнем пола.

    Какой материал лучше всего подходит для топки дровяной печи?

    Наиболее распространенным и лучшим материалом для топки дровяной печи является камень, особенно сланец и гранит. Однако вы также найдете очаги из стекла и стали. Они могут выдерживать высокие температуры, не растрескиваясь и не создавая опасности возгорания.

    Узнайте больше о них ниже…

    Гранитные очаги

    Гранит является лучшим материалом для топки твердого топлива, например, для дровяной печи.Однако, чтобы выдержать жар от вашей печи, вам нужно получить гранитный очаг, который был «зачищен». Это означает, что он был разрезан на куски и установлен в бетоне, чтобы обеспечить сжатие — чтобы дать ему пространство для расширения при нагревании.

    На фото: Изогнутый камин из черного гранита Carron

    Поды из сланца

    Сланец

    очень похож на гранит, когда дело доходит до очагов, и прекрасно смотрится с твердотопливной печью. Если вы предпочитаете черный очаг светлому цвету, сланец — прекрасная альтернатива граниту.Вы можете выбрать глубокий матово-серый оттенок или отполировать до угольно-черного цвета.

    Каменные очаги идеально сочетаются с печами в традиционном стиле, но подойдут и к современным дровяным печам.

    Магазин сланцевых и гранитных очагов

    Стеклянные очаги

    Немногие могут добиться такого классного современного дизайна для вашего очага, как стеклянный очаг. Это стильный и современный выбор, обеспечивающий безопасное окружение твердотопливных печей. Преимущество стекла в том, что если у вас каменный очаг, то оно почти гарантированно будет темного цвета, а это означает, что вы можете «потерять» часть пола.Стеклянные камины также легко чистить.

    На фото: Каплевидный стеклянный очаг

    Стальные топки

    Как и стеклянные очаги, сталь представляет собой современный выбор для размещения под вашей печью, и ее можно формовать намного проще, чем камень. Легко чистящиеся стальные топки идеально сочетаются с современными дровяными печами, практически продолжая их стиль.

    Стеклянные и стальные очаги часто являются более доступным вариантом при покупке очага для дома по сравнению с каменными.

    Магазин стеклянных и стальных очагов

    Каковы правила топки дровяных топок?

    В соответствии со строительными нормами, ваша печь всегда должна располагаться на негорючем материале, таком как гранит, сланец, сталь или стекло.

    Правила топки отдельно стоящей печи

    Вы всегда должны проверять размер вашей печи перед покупкой очага. Если тепло от отдельно стоящей печи не поднимает температуру очага выше 100°C, необходимо выполнить следующие измерения:

    • Очаг должен выступать не менее чем на 300 мм вперед и на 150 мм в обе стороны
    • Толщина должна быть не менее 12 мм
    • Должен быть изготовлен из негорючих материалов
    • Он также должен занимать минимальную площадь 840 x 840 мм

    Если ваша печь нагревает топку до температуры более 100°C или она не была протестирована, требуемая толщина топки увеличивается до 250 мм.

    Правила топки для печей в каминных нишах

    Если вы размещаете свою печь в нише для камина, она должна иметь на своем месте нечто, называемое «строительным очагом». Это пол вашего каминного уголка, который обычно сделан из толстого слоя бетона толщиной не менее 250 мм.

    Затем он должен выступать не менее чем на 500 мм наружу в вашу комнату и быть шире углубления минимум на 150 мм .

    Если под вашей конструкционной топкой находятся какие-либо горючие материалы, между ними также должен быть воздушный зазор 50 мм – как показано ниже:

    НО, вы все равно должны разместить декоративный негорючий очаг вокруг требуемой области, чтобы убедиться, что в этом пространстве нет горючих предметов.

    Приведенная ниже диаграмма, взятая из официальных строительных норм Документа J, иллюстрирует нормы для топок как для каминных ниш, так и для отдельно стоящих печей…

    Как видите, существует множество правил, которые необходимо учитывать при установке очага вашей печи!

    По этой причине, как правило, лучше всего, чтобы квалифицированный инженер HETAS установил вашу печь и сертифицировал ее для вас как соответствующую всем требованиям.

    В противном случае вы подвергаете себя серьезному риску возгорания.

    Приобретите наш полный ассортимент печей и очагов онлайн уже сегодня!

    Еще из блога Direct Stoves…

    Существуют ли строительные нормы для печи? | Можно ли установить печь в существующий камин? | Что нужно для установки сжигателя бревен?

    Котлы на жидком топливе – Краткий обзор соответствия нормам

    В соответствии с IECC/IRC, Раздел R103.3/R106.3, Проверка документов . Должностное лицо по нормам/строительным работам должно изучить или обеспечить проверку строительных документов на соответствие нормам.

    В этом разделе перечислены применимые кодовые требования, за которыми следуют подробные сведения, полезные для анализа плана, в отношении положений, отвечающих требованиям для «котлов, работающих на жидком топливе».

    Строительная документация . Просмотрите конструкторскую документацию, чтобы определить оборудование, элементы управления системой, дизайн и варианты вентиляции для оборудования

  • 2015 IECC/IRC, Раздел R103.2/N1101.5 Информация о строительных документах. Строительная документация должна включать:

    — Изоляционные материалы и их R-значения
    — Критерии проектирования механической системы
    — Типы, размеры и эффективность оборудования механической системы
    — Оборудование и средства управления системой
    — Уплотнение воздуховодов, изоляция воздуховодов и труб и их расположение
    — Детали воздушной герметизации
    — Оклад и контроль влажности

  • 2015 IRC Требования к установкам котлов, работающих на жидком топливе, можно найти в Глава 13, Общие требования к механическим системам; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; Глава 22, Специальные трубопроводы и системы хранения; и Глава 24, Топливный газ .В этом разделе перечислены применимые разделы кода IRC и IECC.

  • Общие положения по установке . Ознакомьтесь с проектной документацией на установку оборудования.

    —  2015 IRC, Раздел M14101, M2001 Общий . Жидкотопливные котлы должны быть перечислены и маркированы в соответствии с UL 2 726 и должны быть установлены:

    1. В соответствии с инструкциями производителя M2001.1
    2. На ровных платформах в соответствии с разделом M1305.1.4.1
    3. С надлежащими зазорами, указанными в перечне котла и на этикетке M2001.2
    4. С запорной арматурой на подающем и обратном трубопроводе по разделу M2001.3
    5. С органами управления и безопасности в соответствии с разделом M2002
    6. Таким образом, проемы в наружных стенах зашиты в соответствии с Разделом R703.4
    7. Для защиты системы снабжения питьевой водой в соответствии с разделом P2902
    8. Таким образом, воздухозаборные отверстия расположены в соответствии с разделом R303.5.1
    9. С автоматическими выключателями, размер которых соответствует паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям раздела G2410 IRC
    10. .
    11. 10. С расширительными бачками, отвечающими требованиям минимальной емкости в соответствии с разделами M2003.1 и M2003.2. Минимальные требования (как указано в таблице M2003.2) указаны ниже:
    Объем системы (галлоны) Мембрана под давлением Безнапорный Тип
    10 1.0 1,5
    20 1,5 3,0
    30 2,5 4,5
    40 3,0 6,0
    50 4,0 7,5
    60 5,0 9,0
    70 6,0 10,5
    80 6.5 12,0
    90 7,5 13,5
    100 8,0 15,0



  • Крепление . Убедитесь, что оборудование правильно закреплено и установлено в конструкции.

    —  2015 IRC, раздел M1305.1.4.1 Дорожный просвет . Оборудование и приложения, поддерживаемые землей, должны быть выровнены и прочно закреплены на бетонной плите или другом утвержденном материале, возвышающемся не менее чем на 3 дюйма (76 миллиметров) над прилегающей землей.Такая поддержка должна соответствовать инструкциям производителя по установке. Приборы, подвешенные над полом, должны находиться на расстоянии не менее 6 дюймов (152 мм) от земли.

    —  2015 IRC, Раздел M1307.3 Высота источника воспламенения . При установке в гараже источник воспламенения должен быть поднят на 18 дюймов от пола, а котел должен быть защищен от ударов (IRC M1307.3)

    .

    —  2015 IRC, раздел G2406 Местонахождение устройства .Приборы не должны располагаться в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических кабинетах или в пространстве, которое выходит только в такие помещения или помещения.

  • Элементы управления оборудованием . Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

    2015 IECC/IRC, раздел R403.1/N1103.1 . Каждая система отопления и охлаждения должна иметь свой термостат. Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

    • Водогрейные котлы, подающие тепло в здание через одно- или двухтрубные системы отопления, должны иметь наружный регулятор сброса 3 , снижающий температуру котловой воды в зависимости от наружной температуры в соответствии с R403.2/N1103.2 .
  • Размеры оборудования .Убедитесь, что размеры котла основаны на нагрузках здания, рассчитанных в соответствии с Руководством ACCA J или другими утвержденными методами (IRC M1401.3, IECC R403.6 (2009, 2012) и IECC 403.6/R403.7.

    ).

    —  IECC/IRC 2015 г., раздел R403.7/N1103.7 . Размеры оборудования для отопления и охлаждения должны быть рассчитаны в соответствии с Руководством ACCA S на основе нагрузок здания, рассчитанных в соответствии с Руководством ACCA J или другими утвержденными методами расчета отопления и охлаждения.

  • Вентиляция .Котлы, работающие на жидком топливе, должны быть обеспечены воздухом для горения в соответствии с NFPA31 3 , а отверстия для воздуха для горения должны быть расположены на высоте или выше, требуемой в разделе IRC R322.2.1 согласно 2015 IRC M1701 . Котлы могут вентилироваться через обычную систему дымохода или через систему LAS для прямой вентиляции через стену. Ознакомьтесь со строительной документацией и убедитесь, что система вентиляции установлена ​​в соответствии с инструкциями производителя по установке.

    —  2015 IRC, Раздел M1801 Общие . Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями изготовителя по установке. Вентиляционные системы должны состоять из одобренных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются составными частями маркированных приборов.

    —  2015 IRC, Раздел M1803.2 Соединители дымохода и вентиляции для масляных и твердотопливных приборов . Соединители должны быть изготовлены из дымоходного материала заводского изготовления, вентиляционного материала типа L или одностенной металлической трубы, имеющей коррозионную стойкость и теплостойкость и толщину не менее, чем у оцинкованной стали, как указано в таблице M1803.2 IRC, как показано ниже:

    Диаметр соединителя (дюймы) Номер калибра из оцинкованного листового металла Минимальная толщина (дюймы)
    Менее 6 26 0,019
    от 6 до 10 24 0,024
    От 10 до 16 лет 22 0,029

    —  IRC 2015, раздел M1803.3 Зазор . Вентиляционные соединители должны находиться на расстоянии от горючих материалов в соответствии с IRC M1803.3.4 (см. таблицу ниже) или иметь любой уменьшенный зазор, приемлемый для NFPA 31.

    Тип разъема Минимальный зазор (дюймы)
    Соединители для одностенных металлических труб:
    — Масляные и твердотопливные приборы 17
    — Масляные приборы, предназначенные для использования с вентиляционными отверстиями типа L 9
    Соединители вентиляционных труб типа L:
    — Масляные и твердотопливные приборы 9
    — Масляные приборы, предназначенные для использования с вентиляционными отверстиями типа L 3

    —  Обычная вентиляция дымохода

    • 2015 IRC, Раздел M1801.2 Проект требований . Вентиляционная система должна удовлетворять требованиям к тяге прибора в соответствии с инструкциями изготовителя по установке и должна быть сконструирована и установлена ​​таким образом, чтобы создавать положительный поток для отвода продуктов сгорания во внешнюю атмосферу. При выводе жидкотопливного котла в каменный дымоход изменение размеров должно производиться в соответствии с NFPA 31.

    —  Прямая вентиляция

    • 2015 IRC, раздел G2427.8 Место подключения системы вентиляции . Место заделки вентиляционной системы должно соответствовать требованиям IRC G2427.8 с указанными расстояниями от воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, перечисленных в G2427.8 и представленных на диаграмме в Приложении C ИРЦ.
    • 2015 IRC, Раздел G2427.9 Отвод конденсата . Для сбора и отвода конденсата из вентиляционной системы должна быть установлена ​​система отвода конденсата.
  • Хранение и снабжение

    —  2015 IRC, Секция M2201 Масляные баки . Резервуары снабжения должны быть перечислены и промаркированы и должны соответствовать требованиям к хранению в соответствии с разделом M2201.

    —  2015 IRC, Раздел M2204 Масляные насосы и клапаны . Масляные насосы и клапаны должны быть перечислены и маркированы в соответствии с UL 343 5 и UL 843, 6 соответственно. Масляные насосы должны быть объемного типа, которые автоматически отключают подачу масла при остановке, а давление на входе подачи масла не должно превышать 3 фунта на квадратный дюйм (IRC M2204.2, IRC M2204.3).

  • Гидравлические трубопроводы и распределительные системы . Ознакомьтесь со строительной документацией и подтвердите указанные размеры, грузоподъемность и коэффициент сопротивления изоляции.

    —  2015 IRC, раздел M2101 . Трубопровод Hydronic должен быть установлен в соответствии с IRC M1308 и IRC M2101, а материалы должны соответствовать таблице M2101.1 IRC. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы.Опоры трубопровода должны быть из материала и иметь достаточную прочность для поддержки трубопровода и должны поддерживаться с интервалами, не превышающими расстояния, указанные в таблице M2101.9 IRC (см. таблицу ниже).

    Материал трубопровода Максимальное горизонтальное расстояние (футы) Максимальное расстояние по вертикали (футы)
    АБС 4 10
    ХПВХ (1 дюйм или меньше) 3 5
    ХПВХ (1 ¼ дюйма) 4 10
    Труба из меди или медного сплава 12 10
    Трубки из меди или медного сплава 6 10
    Труба или шланг из ПБ 2.67 4
    Полиэтиленовая труба или шланг 2,67 4
    Трубка PEX 2,67 4
    ПП труба диаметром менее 1 дюйма 2,67 4
    ПП более 1 ¼ дюйма 4 10
    ПВХ 4 10
    Стальная труба 12 15
    Стальная трубка 8 10

    —  IRC 2015, раздел M2102.1 Общий . Если используются плинтусные конвекторы, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

    —  2015 IRC, Раздел M2103 Система подогрева пола . Системы лучистого обогрева пола должны иметь тепловой барьер в соответствии с разделом M2103.

    • IRC/M2103.2.1/IECC R403.4 Установки на плите на уровне пола должны быть изолированы с минимальным значением R 5.
    • IRC M2103.2.2/IECC R403.4 Подвесные напольные установки должны быть изолированы с коэффициентом сопротивления не менее 11.

    —  2015 IRC/IRC, Раздел R403.4/N1103.4 . Трубопровод механической системы, по которому могут проходить жидкости >105°F или <55°F, должен иметь изоляцию не ниже R-3. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена клейкой лентой.

  • Мигание/контроль влажности . Убедитесь, что конструкция и спецификация атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

    —  2015 IRC, Раздел R303.6 Защита от внешних отверстий . Отверстия для выпуска и забора воздуха, выходящие наружу, должны быть защищены коррозионностойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направлении.Отверстия должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать положениям по защите отверстий в наружных стенах в соответствии с настоящими нормами.

    —  2015 IRC, Раздел R703.4 Прошивка . Утвержденный коррозионно-стойкий гидроизоляционный материал следует укладывать в виде черепицы, чтобы предотвратить попадание воды в полости стен или проникновение в компоненты каркаса здания. Самоклеящаяся планка должна соответствовать стандарту AAMA 8 711.Наносимые жидкостью мембраны, используемые в качестве гидроизоляции наружных стен, должны соответствовать требованиям AAMA 714. Гидроизоляция должна доходить до поверхности отделки наружной стены или до водостойкого барьера. В соответствии с этим кодом на всех пересечениях стен и крыш должны быть установлены утвержденные коррозионно-стойкие накладки.

  • Защита системы питьевой воды . Убедитесь, что подключение питьевой воды к оборудованию выполнено правильно.

    2015 IRC, раздел P2902.1 Общий . Система снабжения питьевой водой должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить попадание в систему снабжения питьевой водой непитьевых жидкостей, твердых веществ или газов. Соединения с источником питьевой воды не должны выполняться таким образом, чтобы это могло привести к загрязнению водопровода или создать перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены одобренные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и водопроводом питьевого водоснабжения должны быть запрещены.

  • Воздуховоды механической системы. Если воздуховоды используются как часть установки , просмотрите конструкторскую документацию и подтвердите указанное значение R изоляции для воздуховодов.
  • Изоляция .

    —  2015 IECC/IRC, Раздел R403.3.1/N1103.3.1 Изоляция .

    • Подающие и обратные воздуховоды, проложенные на чердаках, должны быть изолированы по Р-8, если воздуховоды
    • ≥3 дюймов в диаметре или до R-6, если воздуховоды имеют диаметр <3 дюймов.
    • Воздуховоды подачи и возврата, установленные в других частях здания, должны иметь изоляцию R-6, если диаметр воздуховодов ≥3 дюймов, R-4.2, если диаметр воздуховодов <3 дюймов.
    Исключение: Воздуховоды или их части, расположенные полностью внутри тепловой оболочки здания.
  • Утечка воздуховода/уплотнение воздуха . Ознакомьтесь со строительной документацией и убедитесь, что используется соответствующий уровень герметизации воздуховода в соответствии с применяемыми нормами.Имейте в виду, что действующие правила требуют герметичности воздуховода, помимо механического уплотнения соединений, и что утечка должна быть подтверждена полевыми испытаниями, а подтверждающая документация должна быть предоставлена ​​должностному лицу по нормам. Должностное лицо кодекса должно рассмотреть вопрос о передаче юрисдикционных требований на этапе пересмотра плана.

    — 2015 IECC/IRC, Раздел R403.3.2/N1103.2.2 Герметизация. Воздуховоды, воздуховоды и коробки фильтров должны быть герметизированы. Соединения и швы должны соответствовать Международному механическому кодексу или IRC, раздел M1601.4.1, если применимо.

    Исключения:

    Допускается применение воздухонепроницаемых пенопластовых изделий без дополнительных уплотнений швов.

    Для воздуховодов, имеющих класс статического давления менее 2 дюймов водяного столба (500 Па), не должны требоваться дополнительные системы закрытия для непрерывно сварных соединений и швов, а также соединений и швов замкового типа, отличных от защелки и типы замков-кнопок.

  • Существующие здания и замена .Новые котлы, являющиеся частью дополнения, должны соответствовать разделам кодекса о новом строительстве (т. е. разделам IRC R403.1, R403.2, R403.3, R503.5 и R403.6). Исключением является случай, когда воздуховоды используются как часть существующей системы отопления и охлаждения и дополняются, система воздуховодов длиной менее 40 погонных футов в некондиционируемых помещениях не нуждается в испытаниях. Запасные бойлеры должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт ACCA 5: Качественная установка HVAC, Спецификация 8 и Руководство ACCA для технических специалистов по качественной установке, а также Стандарт ACCA 9: Протоколы проверки качества установки HVAC. 9

    2 UL (Лаборатория андеррайтеров) — международная независимая научная компания, занимающаяся сертификацией, валидацией, испытаниями, инспектированием, аудитом, консультированием и обучением.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
