Неисправности и методика ремонта инверторных сварочных аппаратов своими руками

Все большую популярность среди мастеров сварщиков завоевывают инверторные сварочные аппараты благодаря своим компактным размерам, небольшой массе и приемлемым ценам. Как и любое другое оборудование, данные аппараты могут выходить из строя по причине неправильной эксплуатации или из-за конструктивных недоработок. В некоторых случаях ремонт инверторных сварочных аппаратов можно провести самостоятельно, изучив устройство инвертора, но существуют поломки, которые устраняются только в сервисном центре.

Устройство сварочного инвертора

Сварочные инверторы в зависимости от моделей работают как от бытовой электрической сети (220 В), так и от трехфазной (380 В). Единственное, что нужно учитывать при подключении аппарата к бытовой сети – это его потребляемая мощность. Если она превышает возможности электропроводки, то работать агрегат при просаженной сети не будет.

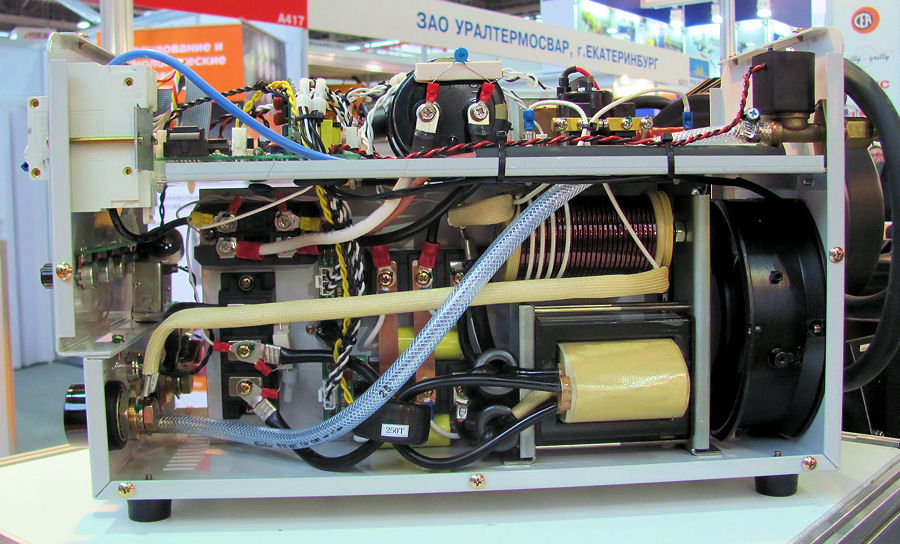

Итак, в устройство инверторного сварочного аппарата входят следующие основные модули.

  1. Первичный выпрямительный блок. Этот блок, состоящий из диодного моста, размещен на входе всей электрической цепи аппарата. Именно на него подается переменное напряжение из электросети. Чтобы снизить нагревание выпрямителя, к нему прикреплен радиатор. Последний охлаждается вентилятором (приточным), установленным внутри корпуса агрегата. Также диодный мост имеет защиту от перегрева. Реализована она с помощью термодатчика, который при достижении диодами температуры 90° разрывает цепь.
  2. Конденсаторный фильтр. Подсоединяется параллельно к диодному мосту для сглаживания пульсаций переменного тока и содержит 2 конденсатора. Каждый электролит имеет запас по напряжению не менее 400 В, и по емкости от 470 мкФ для каждого конденсатора.
  3. Фильтр для подавления помех. Во время процессов преобразования тока в инверторе возникают электромагнитные помехи, которые могут нарушать работу других приборов, подключенных к данной электрической сети. Чтобы убрать помехи, перед выпрямителем устанавливают фильтр.
  4. Инвертор. Отвечает за преобразование переменного напряжения в постоянное. Преобразователи, работающие в инверторах, могут быть двух типов: двухтактные полумостовые и полные мостовые. Ниже приведена схема полумостового преобразователя, имеющего 2 транзисторных ключа, на основе устройств серий MOSFET или IGBT, которые чаще всего можно увидеть на инверторных аппаратах средней ценовой категории.Схема же полного мостового преобразователя является более сложной и включает в себя уже 4 транзистора. Данные типы преобразователей устанавливают на самых мощных аппаратах для сварки и соответственно — на самых дорогостоящих.

    Так же, как и диоды, транзисторы устанавливаются на радиаторы для лучшего отвода от них тепла. Чтобы защитить транзисторный блок от всплесков напряжения, перед ним устанавливается RC-фильтр.

  5. Высокочастотный трансформатор
    . Устанавливается после инвертора и понижает высокочастотное напряжение до 60-70 В. Благодаря включению в конструкцию данного модуля ферритового магнитопровода, появилась возможность снизить вес и уменьшить габариты трансформатора, а также уменьшить потери мощности и повысить КПД оборудования в целом. К примеру, вес трансформатора, имеющего железный магнитопровод и способного обеспечивать ток в 160 А, будет около 18 кг. Но трансформатор с ферритовым магнитопроводом при тех же характеристиках тока будет иметь массу около 0,3 кг.
  6. Вторичный выходной выпрямитель. Состоит из моста, в составе которого находятся специальные диоды, с большой скоростью реагирующие на высокочастотный ток (открытие, закрытие и восстановление занимает около 50 наносекунд), на что не способны обычные диоды. Мост оборудован радиаторами, предотвращающими его перегрев. Также выпрямитель имеет защиту от скачков напряжения, реализованную в виде RC-фильтра. На выходе модуля размещаются две медных клеммы, обеспечивающих надежное подключение к ним силового кабеля и кабеля массы.
  7. Плата управления. Управлением всеми операциями инвертора занимается микропроцессор, который получает информацию и контролирует работу аппарата с помощью различных датчиков, расположенных практически во всех узлах агрегата.
    Благодаря микропроцессорному управлению, подбираются идеальные параметры тока для сварки разного рода металлов. Также электронное управление позволяет экономить электроэнергию за счет подачи точно рассчитанных и дозированных нагрузок.
  8. Реле плавного пуска. Чтобы во время пуска инвертора не перегорели диоды выпрямителя от высокого тока заряженных конденсаторов, применяется реле плавного пуска.

Как работает инвертор

Ниже приведена схема, которая наглядно показывает принцип работы сварочного инвертора.

Итак, принцип действия данного модуля сварочного аппарата заключается в следующем. На первичный выпрямитель инвертора поступает напряжение из бытовой электрической сети или от генераторов, бензиновых или дизельных. Входящий ток является переменным, но, проходя через диодный блок,

становится постоянным. Выпрямленный ток поступает на инвертор, где проходит обратное преобразование в переменный, но уже с измененными характеристиками по частоте, то есть становится высокочастотным. Далее, высокочастотное напряжение понижается трансформатором до 60-70 В с одновременным повышением силы тока. На следующем этапе ток снова попадает в выпрямитель, где преобразуется в постоянный, после чего подается на выходные клеммы агрегата. Все преобразования тока
контролируются микропроцессорным блоком управления.

Причины поломок инверторов

Современные инверторы, особенно сделанные на основе IGBT-модуля, достаточно требовательны к правилам эксплуатации. Объясняется это тем, что при работе агрегата его внутренние модули выделяют много тепла. Хотя для отвода тепла от силовых узлов и электронных плат используются и радиаторы, и вентилятор, этих мер порой бывает недостаточно, особенно в недорогих агрегатах. Поэтому нужно четко следовать правилам, которые указаны в инструкции к аппарату, подразумевающие периодическое выключение установки для остывания.

Обычно это правило называется “Продолжительность включения” (ПВ), которая измеряется в процентах.

Не соблюдая ПВ, происходит перегрев основных узлов аппарата и выход их из строя. Если это произойдет с новым агрегатом, то данная поломка не подлежит гарантийному ремонту.

Также, если инверторный сварочный аппарат работает в запыленных помещениях, на его радиаторах оседает пыль и мешает нормальной теплоотдаче, что неизбежно приводит к перегреву и поломке электрических узлов. Если от присутствия пыли в воздухе избавиться нельзя, требуется почаще открывать корпус инвертора и очищать все узлы аппарата от накопившихся загрязнений.

Но чаще всего инверторы выходят из строя, когда они работают при низких температурах. Поломки случаются по причине появления конденсата на разогретой плате управления, в результате чего происходит замыкание между деталями данного электронного модуля.

Особенности ремонта

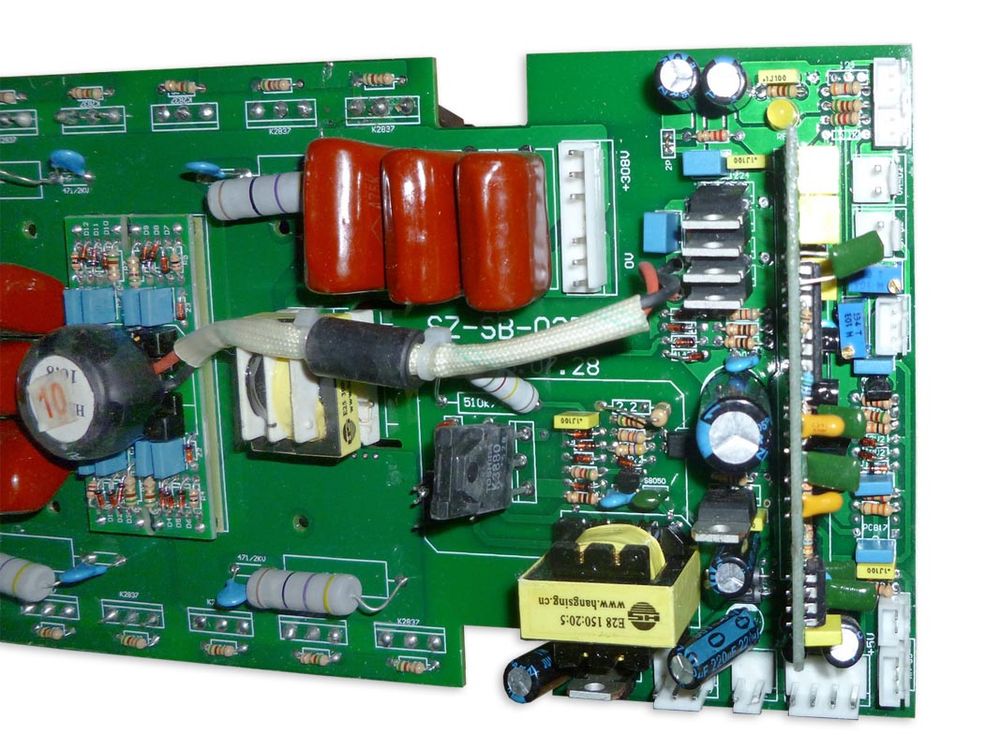

Отличительной особенностью инверторов является наличие электронной платы управления, поэтому диагностировать и устранить неисправность в данном блоке может только квалифицированный специалист. К тому же, из строя могут выходить диодные мосты, транзисторные блоки, трансформаторы и другие детали электрической схемы аппарата. Чтобы провести диагностику своими руками, требуется иметь определенные знания и навыки работы с такими измерительными приборами, как осциллограф и мультиметр.

Из вышесказанного становится понятно, что, не имея необходимых навыков и знаний, приступать к ремонту аппарата, особенно электроники, не рекомендуется. В противном случае ее можно полностью вывести из строя, и ремонт сварочного инвертора обойдется в половину стоимости нового агрегата.

Основные неисправности агрегата и их диагностика

Как уже говорилось, инверторы выходят из строя из-за воздействия на “жизненно” важные блоки аппарата внешних факторов. Также неисправности сварочного инвертора могут происходить из-за неправильной эксплуатации оборудования или ошибок в его настройках. Чаще всего встречаются следующие неисправности или перебои в работе инверторов.

Аппарат не включается

Очень часто данная поломка вызывается неисправностью сетевого кабеля аппарата. Поэтому сначала нужно снять кожух с агрегата и прозвонить каждый провод кабеля тестером. Но если с кабелем все в порядке, то потребуется более серьезная диагностика инвертора. Возможно, проблема кроется в дежурном источнике питания аппарата. Методика ремонта “дежурки” на примере инвертора марки Ресанта показана в этом видео.

Нестабильность сварочной дуги или разбрызгивание металла

Данная неисправность может вызываться неправильной настройкой силы тока для определенного диаметра электрода.

Совет! Если на упаковке к электродам нет рекомендованных значений силы тока, то ее можно рассчитать по такой формуле: на каждый миллиметр оснастки должно приходиться сварочного тока в пределах 20-40 А.

Также следует учитывать и скорость сварки. Чем она меньше, теме меньшее значение силы тока нужно выставлять на панели управления агрегата. Кроме всего, чтобы сила тока соответствовала диаметру присадки, можно пользоваться таблицей, приведенной ниже.

Сварочный ток не регулируется

Если не регулируется сварочный ток, причиной может стать поломка регулятора либо нарушение контактов подсоединенных к нему проводов. Необходимо снять кожух агрегата и проверить надежность подсоединения проводников, а также, при необходимости, прозвонить регулятор мультиметром. Если с ним все в порядке, то данную поломку могут вызвать замыкание в дросселе либо неисправность вторичного трансформатора, которые потребуется проверить мультиметром. В случае обнаружения неисправности в данных модулях их необходимо заменить либо отдать в перемотку специалисту.

Большое энергопотребление

Чрезмерное потребление электроэнергии, даже если аппарат находится без нагрузки, вызывает, чаще всего, межвитковое замыкание в одном из трансформаторов. В таком случае самостоятельно отремонтировать их не получится. Нужно отнести трансформатор мастеру на перемотку.

Электрод прикипает к металлу

Такое происходит, если в сети понижается напряжение. Чтобы избавиться от прилипания электрода к свариваемым деталям, потребуется правильно выбрать и настроить режим сварки (согласно инструкции к аппарату). Также напряжение в сети может проседать, если аппарат подключен к удлинителю с малым сечением провода (меньше 2,5 мм2).

Нередко падение напряжения, вызывающего прилипание электрода, происходит при использовании слишком длинного сетевого удлинителя. В таком случае проблема решается подключением инвертора к генератору.

Горит перегрев

Если горит индикатор, это свидетельствует о перегреве основных модулей агрегата. Также аппарат может самопроизвольно отключаться, что говорит о срабатывании термозащиты. Чтобы данные перебои в работе агрегата не случались в дальнейшем, опять же требуется придерживаться правильного режима продолжительности включения (ПВ). Например, если ПВ = 70%, то аппарат должен работать в следующем режиме: после 7 минут работы, агрегату выделятся 3 минуты, на остывание.

На самом деле, различных поломок и причин, вызывающих их, может быть достаточно много, и перечислить их все сложно. Поэтому лучше сразу понять, по какому алгоритму проводится диагностика сварочного инвертора в поисках неисправностей. Как проводится диагностика аппарата, можно узнать, посмотрев следующее обучающее видео.

Ремонт сварочного инвертора своими руками при основных неисправностях

Восстановление и ремонт сварочного инвертора своими руками возможен только при наличии достаточно уверенных знаний в области электротехники и электроники. Достаточно сложная схема аппарата Ресанта (либо другого однотипного) требует применения специального оборудования для диагностики причин неисправности.

Особенности поломок инверторных сварочных агрегатов

Инверторный агрегат отличается достаточно сложной электронной схемой. Для аппарата такого класса характерны наличие силовых преобразующих цепей на полупроводниковых элементах, электронного управления режимами работы. Без понимания сути работы всех этих элементов, самостоятельный ремонт невозможен.

  • Основной причиной поломок аппарата Ресанта принято считать перегрев отдельных конструктивных узлов. При этом такая возможность имеется как по причинам нарушения работы системы охлаждения, так и при неправильном выборе сварочных режимов.
  • Обязательной проверке подвергаются все элементы системы охлаждения.
  • Для определения поломок в большинстве случаев придется проверить основные элементы электронной схемы, особое внимание следует уделить именно полупроводниковым приборам.

Какие приборы потребуются для самостоятельного ремонта инверторной техники

Понятно, что ремонт инверторного аппарата невозможен без наличия паяльника и расходных материалов к нему (припои, флюсы). Но основные приборы потребуются именно для диагностики неисправности.

  • Вольтметр, омметр, амперметр. Лучше всего если под рукой имеется комбинированный прибор, способный определять все параметры работы электрической цепи.
  • Осциллограф необходим для проверки параметров работы блока управления

Наличие такого минимального комплекта оборудования позволит определить все основные неисправности, характерные агрегатам Ресанта.

Основные неисправности инверторных агрегатов для сварки

К основным неисправностям, которые можно устранить самостоятельно, относят:

  1. Отсутствие сварочного тока при наличии входного напряжения. Чаще всего причиной этого становится выход из строя предохранителей, но вполне возможны и неисправности в любом участке электрической цепи.
  2. Даже установка аппарата на максимальный по мощности рабочий режим не позволяет получить сварочный ток требуемой силы. В большинстве случаев причина кроется в плохом контакте на зажимах или недостаточном напряжении в сети электропитания. Гораздо реже неисправность вызвана поломками в силовом блоке устройства.
  3. Причиной постоянного отключения инвертора Ресанта может стать наличие короткого замыкания на любых участках цепи или нарушения в работе элементов системы охлаждения. Отключения инвертора свидетельствуют о штатной работе элементов защиты аппарата от перегрева.
  4. Причиной нестабильности сварочной дуги может стать поломка в блоке управления или силовых цепях агрегата.

Особое внимание необходимо уделять выбору допустимого режима работы. При постоянных перегрузках даже такой надежный аппарат как Ресанта прослужит гораздо меньше расчетного срока. Обращайте внимание на появление любого нехарактерного шума или нагрев корпуса или других элементов устройства. Данные признаки свидетельствуют о неизбежных поломках в ближайшее время.

Порядок выполнения ремонта

Все основные мероприятия по ремонту аппарата можно разделить на следующие этапы:

  • Внешний осмотр корпуса инвертора, проверка состояния питающих и сварочных кабелей должны проводится при появлении любых признаков неисправностей. В некоторых случаях плохой контакт на различных соединениях может стать причиной нестабильной работы агрегата. При осмотре обращайте внимание на механические повреждения, возможные признаки произошедшего короткого замыкания. Обязательно проверьте целостность предохранителей и подтяните все существующие контакты.

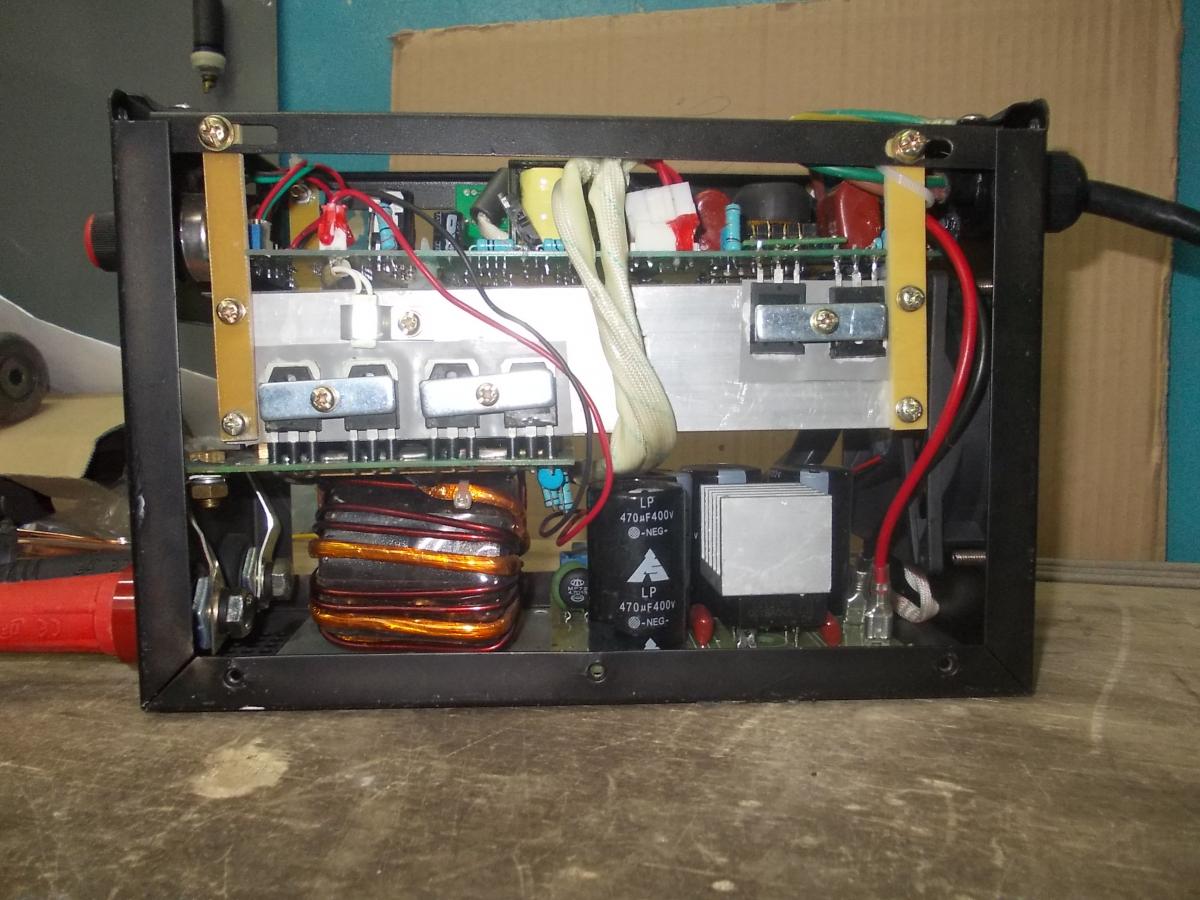

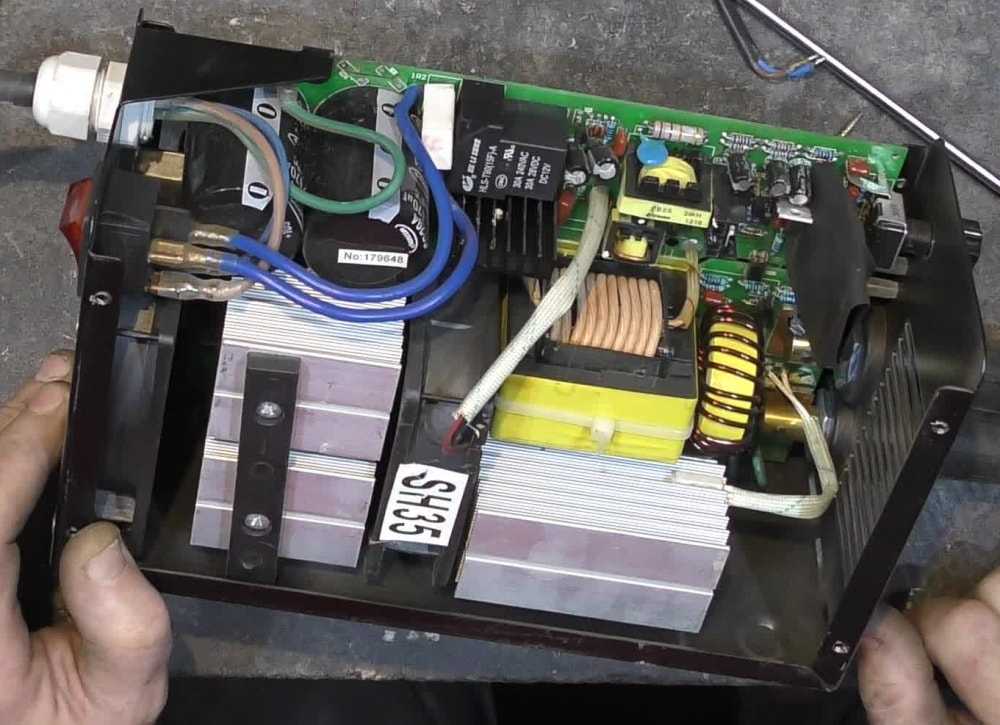

  • На следующем этапе следует вскрыть корпус устройства, и аналогичным способом проверить состояние всех основных элементов. Кроме этого следует проверить параметры входного и выходного напряжения и силы тока.

Если повреждения электрической цепи не удалось выявить, тогда необходимо проверить состояние силового блока, а также системы управления устройством.

Проверка исправности силового блока

Рассмотрим этот этап на примере инвертора Ресанта.

  1. Проверить исправность применяемых в схеме транзисторов, именно они выходят из строя в первую очередь. Обращайте внимание на повреждения корпуса деталей (деформация, прогар). Если такие видимые следы отсутствуют, транзисторы необходимо проверить при помощи тестера.
  2. Следующая деталь, выходящая из строя чаще других, это драйвера, выполненные на базе транзисторов или микросхем. Все детали этого типа так же проверяются при помощи специальных тестеров.
  3. Выход из строя выпрямительных диодов случается несколько реже. При определении неисправности целесообразно проверить весь выпрямительный мост в сборе. Если его сопротивление стремится к нулю, необходимо искать поврежденный диод.
  4. При замене обнаруженных неисправных элементов, следует подбирать аналогичные модификации полупроводниковых приборов. Необходимо обращать внимание на быстродействие полупроводников, их мощность. При монтаже на радиаторы следует применять термопасту, улучшающую теплоотдачу и снижающую возможность перегрева.

Поиск любых дефектов в блоке управления лучше всего доверить специалисту. Вероятность успешного самостоятельного ремонта без специального оборудования и навыков стремится к нулю.

Предупредить любую поломку гораздо проще чем выявить. Поэтому берегите свой сварочный инвертор от попадания влаги, регулярно очищайте от пыли, которая тоже может стать причиной неисправности. И обязательно выбирайте оптимальный режим эксплуатации устройства при сварке различных узлов и деталей.

Похожие статьи

Ремонт сварочного инвертора FUBAG IN160 [1] — Статьи о ремонте

Замена микросхемы NCP1055B.


Блок импульсного питания в сварочных инверторах Fubag IN160 построен с использованием микросхемы NCP1055B в корпусе SOT-223 и маркировкой N55B. Вот такой Fubag, собранный на плате pcb 63961, и попал в ремонт — не включается.

Микросхема NCP1055B именно в корпусе SOT-223 весьма ненадежна и частенько выходит из строя.

В основном аппараты с дефектными микросхемами никак не реагируют на попытки включения, но бывали нечастые случаи когда инвертор Fubag IN160 отключался с прогревом, через несколько секунд включался, затем опять отключался, так и щелкал. В этом случае получилось проверить микросхему включив аппарат и во время щелкания аккуратно прислонив к ней ватку смоченную спиртом, щелканье сразу прекращалось и инвертор нормально работал пока не высыхал спирт.

Иногда после вскрытия аппарата и внешнего осмотра такие дефекты микросхемы NCP1055B видны, можно сказать, невооруженным глазом.



Часто микросхема выходит из строя, сама по себе, не затрагивая жизненно важные окружающие элементы. Какие то у нее личные проблемы с герметичностью корпуса. В таких случаях достаточно заменить только микросхему. Этот вариант и рассмотрим.

Прежде всего очистим место от убитой микросхемы.



Следующим шагом посмотрим даташит на микросхему NCP1055B. По даташиту видим, что выпускается она в двух вариантах — в корпусе SOT-223 и DIP-8.

Ставить опять в корпусе SOT-223 не имеет смысла, поскольку ненадежные они. Лучше как то исхитриться… и получить перо ЖАР-ПТИЦЫ… нет установить микросхему в DIP-8.

Сравнив по даташиту выводы этой микросхемы изгибаем их вот таким образом.



Рабочая частота высокая, поэтому чем короче выводы тем лучше. И получившегося жука устанавливаем вместо старой микросхемы.

Если все сделано правильно и окружающие компоненты целы, в чем лучше убедиться заранее воспользовавшись схемой и проверив их, то аппарат включается сразу и прекрасно работает.

На форумах можно найти варианты замены NCP1055B на TNY268 с небольшой переделкой схемы.



remont22
Написал 02 Апрель 2011 — 01:57
ШИМ NCP1055P100.
Из другого форума.
Починил еще одного дохляка, с «усовершенствованным» дежурным питальником на NCP1055 которая постоянно взрывается.
В общем это г…изделие можно поменять на TNY268 в корпусе ДИП-8. На маленькую макетку ее запаял, и короткими проводниками подключил в схему. Как это сделать,- ясно из сопоставления документации на эти 2е микрухи. Кандер байпаса(10мк) меняем на 0,1мк.
Источник.

А еще можно посмотреть здесь и здесь

Даташит на TNY268PN

Какой вариант выбрать, на ваше усмотрение.

Скачать схему сварочного инвертора Fubag IN 160 pcb 63961.

Внимание!
Будьте аккуратны выполняя ремонт сварочного инвертора своими руками, ответственность ложится на вас.

Ремонт сварочных инверторов Fubag и других производителей.


Ваш опыт и знания о том как работает этот сварочный инвертор, а также отзывы оставленные вами помогут другим сделать выбор.

Ремонт сварочного инвертора TELWIN TECNICA 164

Данная статья будет посвящена ремонту сварочного инвертора TELWIN TECNICA 164. Принесли мне это изделие итальянского «сваркостроения» знакомые, на вопрос: «Что случилось?» был ответ: «Работал, работал, потом хлопок и повалил дым из корпуса!» Понятно, сгорел! Ну, будем ремонтировать, посмотрим чем напичкали итальянцы эту красивую коробочку)))

А внутри оказалось довольно интересно.


На этих фотографиях уже со снятыми «дохлыми» силовыми IGBT транзисторами (Но об этом позже!)
Давайте теперь разберемся с теорией по поводу сварочных инверторов.
Принцип работы инверторов заключается в поэтапном преобразовании энергии.
Вот основные этапы работы инвертора
-Выпрямление сетевого напряжения
-Преобразуется в переменное высокочастотное в блоке инвертора
-Понижается трансформатором до рабочего сварочного
-Выходной выпрямитель преобразует переменное в постоянное сварочное напряжение
Весь процесс регулируется за счет обратных связей блоком управления, который обеспечивает необходимые характеристики сварочного тока. Инверторы так же отличаются низкой пульсацией выпрямленного напряжения, возможность получения разнообразных вольт — амперных характеристик (ВАХ), имеет высокий КПД (до 90%). Так как сварочный инвертор работает на довольно высокой частоте, то это позволило уменьшить габариты силового трансформатора. К примеру, у обычных сварочных выпрямителей с трансформатором, работающем на частоте 50Гц, отношение сварочного тока к единице массы составляет примерно 1-1,5А/кг, а у инвертора, который работает на частоте преобразования 20-30 кГц, это отношение равно 10-15А/кг. Грубо скажем, размеры уменьшились в 10 раз!!! Но за это инверторы «расплачиваются» довольно сложной своей конструкцией и схемотехникой.
Для построения сварочных инверторов применяют следующие типы высокочастотных преобразователей:
— полумостовой
— ассиметричный мост ( еще называют «косым мостом»)
— полный мост.
Подвидом полумоста и моста являются резонансные преобразователи. В зависимости от системы управления выходными параметрами, преобразователи бывают с ШИМ (широтно-импульсной модуляцией) и ЧИМ (частотно-импульсной модуляцией), так же бывают с фазовой регулировкой и комбинацией всех трех типов. Про принципы работы тут рассказывать не буду, в сети информации и книг по этому поводу много. Вернемся к нашему «итальянцу».
Поковырявшись в сети по поводу схемы на аппарат, нашел даже целый мануал по ремонту аппаратов этой модели! Ну молодцы итальянцы, уважаю!

Скачать можно тут
Вот и начал изучать я этот мануал.
Вот блок-схема данного аппарата.

Крупнее
Схема аппарата состоит из двух частей — силовой и блока управления.
Силовая часть

Крупнее
Силовая часть состоит из следующих блоков:
1. Фильтр EMC — состоит из С1, T4, С8, С15. Защита сети от проникающих электромагнитных помех.
2. Блок защиты выпрямителя и фильтра — состоит из RL1, R4. Предотвращает появление больших зарядных токов в момент подключения инвертора к сети. При включении питания, напряжение на выпрямитель PD1 поступает через мощный резистор R4, в этот момент конденсаторы C21, C22, C27 плавно заряжаются. Когда произошел заряд конденсаторов, включается реле RL1, и своими контактами закорачивает R4, так сказать система «мягкого запуска».
3. Выпрямительный мост и фильтр — состоит из PD1, который преобразовывает переменное напряжение в пульсирующие, фильтр C21, C22, C27 — сглаживает пульсации выпрямленного напряжения.
4. Собственно силовые ключи инвертора — состоят из IGBT транзисторов Q5 и Q8. Преобразовывают отфильтрованное напряжение в высокочастотные прямоугольные импульсы, которые поступают на силовой трансформатор.
5. Трансформатор тока — Т2, контролирует силу тока в первичной обмотке силового трансформатора, сигнал с трансформатора поступает в блок управления.
6. Силовой трансформатор — Т3, преобразует напряжение и ток от инвертора в напряжение и ток, необходимый для сварки. Так же обеспечивает гальваническую развязку от питающей сети.
7. Выпрямитель сварочного напряжения — D32, D33, D34. D32 — выпрямляет импульсное напряжение, так же служит для ограничения насыщения сердечника трансформатора. D33 и D34 — выпрямляют напряжение самоиндукции силового трансформатора после катушки индуктивности L1, в моменты, когда IGBT транзисторы закрыты.
8. Дроссель L1- подавляет пульсации выпрямленного напряжения.
9. Делитель, выпрямитель и стабилизатор — R18, R35, D11, C20, U3, D8 — служат для питания блока управления.
10. Тепловая защита силового трансформатора — термодатчик ST1 (в нормальном состоянии замкнут).
11. Схема питания вентилятора охлаждения и реле «мягкого пуска» — питается от отдельной обмотки силового трансформатора. Как только накопительные конденсаторы зарядятся, начинает работать преобразователь, на дополнительной обмотке появляется напряжение, которое выпрямляется и подается на вентилятор обдува и реле. Реле включается, замыкает своими контактами резистор R4 и аппарат выходит на нормальный режим работы.
Перейдем к блоку управления:

Крупнее
Блок управления состоит из следующих узлов:
1. Узел драйверов — Q6, D19, D23, Q7, D27, D26, T1 — служит для «раскачки» силовых IGBT транзисторов. Разделительный трансформатор T1 вырабатывает два сигнала, гальванически разделенные друг от друга.
2. Драйвер управления разделительным трансформатором Q4, D20, D22, D24 — усиливает сигнал, поступающий от генератора импульсов (формирователя рабочего цикла)и подает его на первичную обмотку разделительного трансформатора.
3. Анализатор-ограничитель тока в первичной обмотке трансформатора D2, R25, R49, D4, R15, R9, R2, R3, R10 — получает сигнал от трансформатора тока Т2, выпрямляет, ограничивает его до определенного уровня, необходимого для работы «задатчика» сварочного тока и генератора управляющих импульсов.
4. Задающий генератор импульсов — U1 представляет собой ШИМ контроллер на микросхеме
UC3845(TL3845). Данный контроллер обеспечивает генерацию управляющих импульсов для работы инвертора на IGBT транзисторах. Так же эта микросхема осуществляет регулировку сварочного тока и защиту от превышения тока в первичной обмотке силового трансформатора.
Вот даташит на эту микросхему.
Вот подробнее назначение выводов этой микросхемы.
1. Comp: этот вывод подключен к выходу усилителя ошибки компенсации.
2. Vfb: вход обратной связи. Напряжение на этом выводе сравнивается с образцовым, формируемым внутри ИС.
3. C/S: сигнал ограничения тока. Данный вывод должен быть присоединен к резистору в цепи истока ключевого транзистора (КТ). При повышении тока через КТ (например, в случае перегрузки ИП) напряжение на этом резисторе увеличивается и, после достижения порогового значения, прекращает работу ИС и переводит КТ в закрытое состояние.
4. Rt/Ct: вывод, предназначенный для подключения времязадающей RC-цепочки. Рабочая частота внутреннего генератора устанавливается подсоединением резистора R к опорному напряжению Vref и конденсатора С к общему выводу.
5. Gnd: общий вывод.
6. Out: выход ИС, подключается к затвору КТ через резистор или параллельно соединенные резистор и диод (анодом к затвору).
7. Vcc: вход питания ИС.
8. Vref: выход внутреннего источника опорного напряжения, его выходной ток до 50 мА, напряжение 5 В.
Продолжим далее описание блока управления.
5. Блок гальванической развязки и контроля выходного напряжения, так же служит для защиты от заниженного или завышенного сетевого напряжения — состоит из оптрона ISO1 и его обвязки, делителя R1, R5, R14, R19, R24, R29, R36, R38, ОУ U2B, компаратора U2A
7. Блок регулировки сварочного тока — состоит из переменного резистора R23, фильтра C14, R13, C4.
8. Суммирующий блок — операционный усилитель U2C — служит для суммирования сигналов защиты по току и напряжению, для формирования напряжения регулирование, которое потом подается на задающий генератор импульсов. Транзистор Q1 выполняет роль ключа. При нештатном режиме работы инвертора, с блока контроля напряжения на базу транзистора приходит сигнал отключения, транзистор в свою очередь открывается, и «коротит» инвертирующий вход ОУ на землю. В результате срывается генерация управляющих импульсов. При этом загорается светодиод аварии D12.
Вот в принципе и все по поводу работы схемы аппарата. Описание, конечно, не полное, но для понятия принципа работы и для ремонта пойдет.
Теперь перейдем непосредственно к ремонту. Как уже говорилось выше, аппарат был вскрыт и был проведен визуальный осмотр, который выявил вышедшие из строя силовые транзисторы.
Вот фото одного из двух

Прозвонка подтвердила результат. Так же дохлыми оказались диоды D31, D212
Диод слева от силового транзистора прижат пружинной скобой к радиатору

Диод D31 обязательно должен быть изолирован от радиатора теплопроводящей прокладкой как на фото выше.
Так же в ходе осмотра был выявлен вот такой дефект. Плохая пайка выводов силового трансформатора. Выводы запаяны то и с нижней стороны платы, но при работе на токах, близких к максимальным, это место будет довольно сильно разогреваться, что приведет в дальнейшем к выгоранию дорожек. Для исправления данного дефекта был снят теплоотвод силовых диодов и все пропаяно.

Потом теплоотвод силовых диодов ставим на место, заодно меняем термопасту на диодах.

Силовые транзисторы просто так не выходят из строя, как правило выбивает элементы раскачивающего их драйвера. Вот фото элементов драйвера.

Вооружаемся омметром и начинаем проверять элементы драйвера. Нашел неисправных немало, вот списочек.
Транзисторы
Q5 — HGTG30N60A4
Q6 — BC807
Q7 — BC807
Q8 — HGTG30N60A4
Диоды
D14 — MUR860
D22 — стабилитрон на 10 вольт
D24 — стабилитрон на 10 вольт
D26 — BYG20G
D27 — BYG20G
D30 — стабилитрон на 18 вольт
D31 — стабилитрон на 18 вольт
Резисторы
R54 — 10 Ом (типоразмер 1206)
R55 — 470 Ом (типоразмер 0805)
R61 — 10 Ом (типоразмер 1206)
R71 — 1 Ом (типоразмер 1206)
Все неисправные детали были найдены и заменены. Казус получился со стабилитронами. В продаже у себя не нашел стабилитронов в корпусе SOT-23.

Были только в стандартном стеклянном корпусе JEDEC LL41 для SMD монтажа.

Ну, делать то надо, пришлось «выкручиваться» и впаивать стабилитроны вот таким вот образом

Новые силовые IGBT транзисторы Q5 и Q8, а так же диоды D14 и D31 были установлены на свои теплоотводы, предварительно смазанные тонким слоем термопасты КПТ-8.

Вот фото платы с замененными компонентами

Впаял силовые транзисторы и диоды

Вот фото в сборе. Пока возился с установкой теплоотводов сломал конденсатор С27, тако-го же не нашел, поставил обычный пленочный.

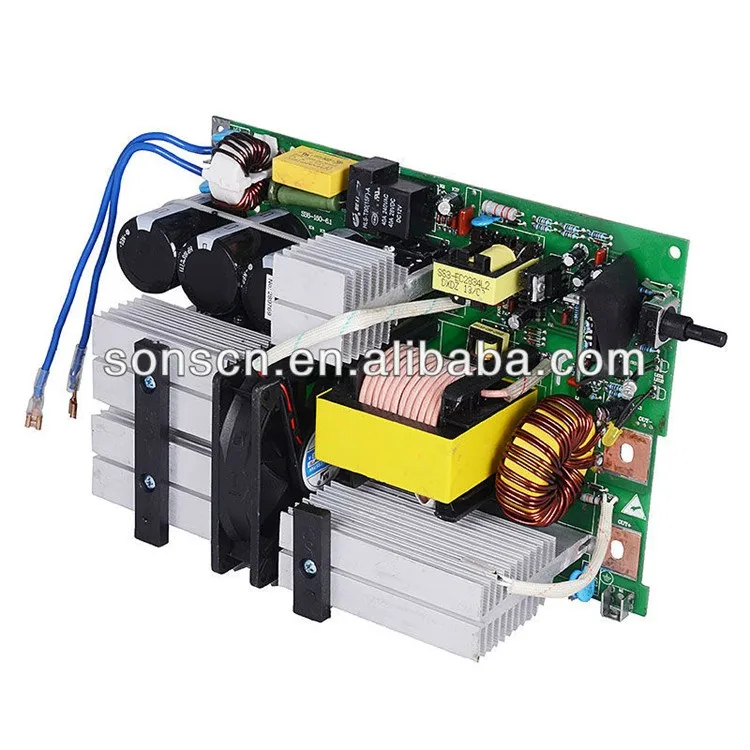

Ну, вот все собрано, пора это дело проверять. Плату инвертора включил в сеть через ЛАТР. К выходным клеммам подключили вольтметр. Включаем ЛАТР в сеть и плавно увеличиваем напряжение на ЛАТРе. До того как напряжение дойдет до 220 вольт, на плате светится желтый светодиод. Как только напряжение будет 220, через некоторое время включается реле на плате и загорается зеленый светодиод.

Вольтметр показывает напряжение холостого хода.
В мануале по ремонту так же даны осциллограммы в характерных точках инвертора. Не мешало бы проверить и их.
Для контроля осциллограм был изготовлен самодельный щуп — делитель 1:100. Щуп непосредственно припаян к выводам затвор — эмиттер IGBT транзистора.

Теперь собственно осциллограммы:
1. Выход драйвера, не нагруженного на затворы ключей

2. Выход драйвера, не нагруженного на затворы ключей — фронт импульса

3. Выход драйвера, не нагруженного на затворы ключей — спад импульса

3. Выход драйвера, нагруженного на затвор ключа

4. Выход драйвера, нагруженного на затвор ключа — фронт импульса

5. Выход драйвера, нагруженного на затвор ключа — спад импульса

6. Переставляем щуп на коллектор — эмиттер силового ключа на холостом ходе

7. Коллектор — эмиттер силового ключа на холостом ходе — открытие ключа

8. Коллектор — эмиттер силового ключа на холостом ходе — закрытие ключа

Осциллограммы все в норме, элементы аппарата на холостом ходу не нагреваются, полет нормальный!
Для проведения испытания на статическую нагрузку не было ни времени, не оборудования, взял пачку электродов, кусок ненужного металла и начал варить. После 4 спаленных электродов диаметром 3 мм элементы аппарата нагрелись не сильно, дыма и прочих неприятностей замечено не было.
Вот постарался и сварил две пластины встык.

Варит просто замечательно, разбрызгивание металла минимальное.
Вот фото шва с отбитым шлаком

Аппарат работает отлично, все таки фирма TELWIN умеет делать сварочное оборудование!
Думаю статья эта кому нибудь, да пригодится! Спасибо за внимание!

Монитор SAMSUNG 940N (R). Ремонт инвертора своими руками.

Доброго времени!

Сегодня я расскажу, как отремонтировать инвертор своими руками.

Если на вашем мониторе есть дефект, что он отключается после двух – трех секунд после включения и при этом в момент включения изображение появляется.

Дефект транса можно определить приборчиком на короткозамкнутые витки, по сопротивлению.

Обычно ломается один из трансов. Это в принципе, болезнь мониторов.

Наиболее простой вариант за неимением транса поставить новый инвертор, которых полно в продаже.

При детальном осмотре выявлен дефект в одном из трансов инвертора. Проверить это легко: надо поочередно попробовать рабочую свечку сначала на выходе первого транса, затем второго и так поочередно. На нерабочем трансе загораться в момент включения свечка естественно не будет.

Не вдаваясь в подробности, выпаиваем трансформатор инвертора TMS91429CT, чтобы не срабатывала защита.

После демонтажа транса выглядеть будет так:

Затем берем готовый инвертор, под такое же количество свеч (4 свечи), которые свободно продаются на радиорынках, радиомагазинах и т. д, типа: модель SF – 04S402, размеры: 135-45 мм. Либо что-то похожее, главное в том, чтобы уместить инвертор по размерам.

или

или

Далее, подаем на него питание и управление, размещаем на липучках в удобном месте. Возможно, придется увеличить длину проводов от ламп до выхода инвертора.

Вот несколько примеров размещения инвертора.



Может отличаться.

А вот примеры готовых инверторов.



И еще один

Разбирающему человеку это не составит труда.

На этом все.

Видео вы можете посмотреть, перейдя по ссылке: https://www.youtube.com/watch?v=aAIDEuG2nAA&list=UU_0w17VrwGURlDECs3VnqPA.

Всего доброго!

Как починить инвертор? — Базовое устранение неполадок

Если вы живете в отдаленном месте, где у вас есть только постоянный ток для питания, инвертор мощности является необходимостью. То же самое относится, если вы отправляетесь в поход на фургоне или у вас есть только внедорожник для мощности. Инверторы мощности или цифровые инверторы чрезвычайно эффективны, когда речь идет об использовании батарей в качестве более крупного источника энергии. Они помогут вам превратить постоянный ток автомобильного аккумулятора в переменный ток и позволят заряжать устройства, запускать ноутбук или что-то в этом роде.

Тем не менее, если вы получили неисправный инвертор , и у вас нет другого выхода, кроме как отремонтировать его самостоятельно, эта статья для вас. Я расскажу обо всем, что вы должны знать об инверторах, что они из себя представляют и как они работают. Как только вы узнаете , как работает ваш инвертор , вы также пройдете через процессы, которым вы должны следовать, чтобы отремонтировать его. Оставайтесь в процессе и отремонтируйте свой инвертор самостоятельно.

Что такое инвертор?

Инвертор мощности — это устройство преобразователя мощности, которое может преобразовывать постоянный ток от батареи в переменный.Это генератор, который может быстро переключать настройки полярности с постоянного тока на переменный и создавать прямоугольную волну. С инвертором мощности вы можете использовать устройства, которым требуется переменный ток, вместо постоянного тока. Вы можете получить выходной ток 220 В или 240 В с инвертором, который поможет вам управлять любым типом устройства. Существует три наиболее популярных типа инверторов : чистые синусоидальные инверторы, прямоугольные и модифицированные синусоидальные инверторы. Вы также найдете инверторы с типами фаз, однофазные и трехфазные инверторы для различных типов работ.

Почему инвертор не работает?

Знание всех причин, по которым ваш инвертор может выйти из строя, поможет вам выбрать правильные методы устранения неполадок. Вот наиболее распространенные причины, по которым ваш инвертор мог перестать работать или работать неправильно:

  • Неправильное подключение батареи: Батарея, которую вы подключаете к инвертору, может иметь плохое соединение или вообще не иметь соединения.
  • Коррозия клеммы аккумулятора: Если вы используете инвертор в течение длительного времени, клеммы аккумулятора могут подвергнуться коррозии из-за влажности или выделения водорода.
  • Неисправный выключатель питания: Если ваш инвертор вообще не включается, возможно, неисправность связана с выключателем питания на инверторе.
  • Разряженный аккумулятор: Возможно, проблема вовсе не в инверторе; вместо этого ваша батарея может быть недостаточно заряжена.
  • Перегоревший предохранитель: Если вы используете его с постоянной клеммой и генератор внезапно выходит из строя, причиной может быть перегоревший предохранитель!

Как починить инвертор

Если вы в конечном итоге получите неисправный инвертор, который, как вы могли подумать, вышел из строя, в конце концов, он не может быть полностью неисправным! Если проблема ремонтопригодна в домашних условиях, это можно сделать самостоятельно, проверив инвертор.Вот что вы можете сделать, если в последнее время вы столкнулись с неисправным инвертором:

1. Устраните неисправность переключателя питания

Если инвертор не включается после нажатия выключателя питания, возможно, проблема в выключателе! Сначала вы должны проверить, все ли в порядке, и этот процесс прост. Отключите инвертор от источника питания, подключите к нему другой прибор и включите его. Если он не включается, вам необходимо заменить выключатель питания.Вызовите профессионального электрика и получите запасной блок для переключателя, чтобы заменить его. Если вы не против сделать это самостоятельно, вы также можете заменить его самостоятельно.

2. Проверьте соединения аккумулятора

Если вы используете установку в течение длительного времени, а инвертор не работает или не включается, возможно, неисправность связана с аккумулятором. В большинстве случаев проблема заключается в слабом соединении с аккумулятором, что требует его очистки и подтяжки. Если проблема не в разъеме, возможно, батарея заржавела или подверглась коррозии.Осмотрите аккумулятор и проверьте его на наличие коррозии, если она есть, отсоедините и выньте аккумулятор и очистите его. Чтобы очистить его, возьмите немного пищевой соды, смешанной с горячей водой, возьмите жесткую зубную щетку и потрите ей клемму, окунув ее в смесь. После удаления коррозии очистите разъемы и высушите их бумажным полотенцем. Подсоедините их и попробуйте снова включить инвертор.

3. Разряженная или неисправная батарея

Неисправность может быть вовсе не в инверторе, в первую очередь, когда ваш инвертор не работает.Проблема также может быть с аккумулятором, особенно если вы используете его в течение длительного времени. Возможно, батарея была ослаблена и быстро разряжена, или у нее может быть внутренняя неисправность. Если ваша батарея разряжена, возможно, вам придется заменить ее или отремонтировать, если это возможно. Если батарея свинцово-кислотная и в ней заканчивается кислота, вам необходимо заменить ее кислотой, и этого будет достаточно.

4. Диагностика инвертора

Если проблема не в выключателе питания или аккумуляторе, она может быть в самом инверторе, и для ее устранения необходимо выполнить диагностику.Лучший способ сделать это после того, как вы узнаете, как работает система, получить схему инвертора. Когда у вас есть схема, пришло время проверить точки контакта одну за другой после открытия корпуса. Если вы обнаружите, что точки контакта кажутся хорошими, переходите к остальным компонентам. Вы должны проверить вольтметр, а затем другие компоненты. Примите дополнительные меры предосторожности, чтобы убедиться, что вы вне опасности, сначала отключите его от всего.

5. Заказ и замена деталей

Если вы обнаружили неисправные детали, пора заказать их замену и установить.По возможности приобретайте запасные части от одного и того же производителя, чтобы обеспечить лучшее качество. Когда у вас есть компоненты, снимите старые детали с инвертора и аккуратно установите новые. В процессе снятия помните, как вы его сняли и в какую сторону идет деталь. Это поможет вам правильно установить новую деталь на свое место.

6. Проверка инвертора

После того, как вы установили новые детали на старые неисправные детали и при необходимости закрепили их на местах, настало время тестирования.Подключите инвертор к аккумулятору и подключите его к контролируемой и ограниченной мощности, например к низковольтной лампе. Теперь используйте вольтметр, чтобы получить показания выходного сигнала инвертора и посмотреть, нормально ли он работает. Если все в порядке, машина должна работать идеально, а также должна загореться лампочка.

Часто задаваемые вопросы

Вот наиболее частых вопросов об инверторах. человек задают вопросы, которые могут вас заинтересовать:

Как сбросить инвертор?
Нажмите и удерживайте кнопку ON/OFF в течение 15 секунд и подождите, пока светодиодный индикатор зарядки не начнет быстро мигать.
Сколько ватт потребляет инвертор?
Обычная инверторная батарея будет заряжаться при 10 ампер и 12 вольт, что в сумме дает 120 кВт.
Будет ли инвертор мощностью 2000 Вт работать с холодильником?
Да, инвертор мощностью 2000 Вт может питать морозильную камеру мощностью 500 Вт, включая некоторые дополнительные источники света.

Заключительные слова

Инвертор мощности действительно является отличным инструментом, поскольку он может помочь вам запускать устройства с постоянным током, даже если они работают с переменным током. Он будет держать вас включенным, если у вас нет подключения к электросети после отключения электроэнергии или во время кемпинга.Однако, если он выйдет из строя, вы можете исправить это самостоятельно, если проблема связана с теми, которые я упомянул выше. Не забудьте не держать его подключенным к адаптеру переменного тока, когда вы работаете внутри инвертора. Отключите его перед началом работы, иначе могут возникнуть проблемы, так как он работает от электричества.

Автор: Johnathan Roos является владельцем yorator.com, где он пишет обо всех новейших инструментах для резервного питания, таких как различные типы и источники питания, генераторы, инверторы и сопутствующие аксессуары, а также информацию об использовании и обслуживании.

Как починить сломанный силовой инвертор

Если вы когда-либо использовали RV или отправлялись в поход, или, может быть, вы даже живете в районе с постоянным током (постоянный ток) и вам нужен переменный ток (переменный ток), вам нужно будет использовать инвертор мощности. Если вы часто используете это устройство, если оно устарело или вы хотите сделать его более эффективным, читайте дальше, чтобы узнать, как отремонтировать или улучшить его.

Хотя вы, вероятно, уже это знаете, всегда выключайте его и отключайте от сети, прежде чем работать с электричеством.Вы также можете использовать антистатическую ленту, чтобы заземлить вас и инвертор. Вы можете купить его практически в любом магазине техники/электроники.

Диагностика проблемы

Прежде чем диагностировать проблему, вы должны узнать, как работает инвертор. Внутри инвертора находится переключатель с двумя точками контакта. Между этими контактными точками имеется пружинный контакт, который колеблется между двумя контактными точками. При подключении к источнику электроэнергии электромагниты перемещают контакт между двумя точками вперед и назад.

Теперь, когда вы знаете, как это работает, вам будет проще диагностировать проблему. Найдите схему инвертора мощности и используйте ее в качестве справки, чтобы узнать, что к чему и где они находятся. Начать следует с проверки пружинного контакта и точек контакта. Если они в порядке, проверьте остальные компоненты инвертора. Вам может понадобиться вольтметр для их проверки, обязательно следуйте инструкциям и соблюдайте все меры предосторожности, которые они рекомендуют.

Заказ запасных частей

Как только вы узнаете, какая деталь неисправна, вы можете заказать новые детали для ремонта.Убедитесь, что они подходят и имеют правильное напряжение для инвертора мощности. В противном случае он может взорваться или не влезть в гнезда. Вы можете заказать большинство деталей онлайн, цены будут зависеть от того, где и как вы заказываете. Так что не забудьте сделать свое исследование перед заказом.

Установка компонентов

После того, как вы получили детали, можно начинать настоящую работу. Вам нужно будет удалить старые и нерабочие части инвертора. Будьте осторожны и старайтесь не обращаться с ними грубо, так как это может привести к повреждению остальных рабочих компонентов инвертора. Некоторые детали просто вставляются, в то время как большинство необходимо впаивать.

При пайке деталей будьте осторожны и снова соблюдайте все меры предосторожности, которые рекомендует изготовитель.

Тест

Когда вы закончите пайку или установку новых деталей, пока он еще открыт, запустите тест. Убедитесь, что на участке нет потерянных деталей или мусора. Кроме того, при выполнении пробного запуска подключите его к источнику питания с ограниченным питанием. Как блок питания или лампа. Используйте вольтметр, чтобы измерить напряжение, чтобы убедиться, что он работает.

Если да, то можно собрать обратно. Если это не сработает, вернитесь к этим шагам.

Не забывайте следовать всем правилам техники безопасности и всегда отключайте его от сети перед началом работы.

Как сделать простой инвертор в домашних условиях

Вы можете легко сделать инвертор дома. Чтобы понять, как легко сделать инвертор, в этом посте обсуждается простой пошаговый метод.

Раньше наши потребности в энергии (электрической) были намного меньше.Но сейчас сценарий сильно изменился. От простой индукционной до сложной стиральной машины, от сотового телефона до наших высококлассных гаджетов, каждое оборудование, связанное с нашим повседневным использованием, требует источника питания. Это основная причина недавнего увеличения использования инверторов в нашем доме. На рынке доступны различные типы инверторов, но эти схемы сложны, высококлассны и дороги. Итак, давайте сделаем инвертор своими руками в домашних условиях.

Схема (схема) для изготовления инвертора в домашних условиях

Эта схема не имеет каких-либо функциональных ограничений и имеет КПД более 75%.И, кроме того, он способен компенсировать почти все наши потребности в электроэнергии, а также большую часть ваших потребностей в энергии по очень разумной цене.

Рис. 1 – Принципиальная схема изготовления инвертора в домашних условиях

Теория схемы

Схема этого инвертора отличается от широко используемых инверторов, так как в ней не задействована отдельная схема генератора для включения встроенных транзисторов. Вместо этого в нашей схеме обе половины схемы функционируют как регенеративный процесс (точно так же, как двухполупериодные мостовые выпрямители).

Что бы мы ни делали, чтобы сбалансировать обе части цепи, всегда будет дисбаланс значений сопротивлений и обмоток трансформаторов. По этой причине обе части схемы никогда не могут работать одновременно.

Теперь предположим, что первая часть схемы начинает проводить ток первой. Напряжение смещения для первой половины подается от обмотки трансформатора второй части через R2. Как только первая часть завершает стадию проводимости, вывод батареи заземляется коллекторами.

Процесс сбрасывает все доступное напряжение на базу через R2, и, таким образом, проводимость первой части полностью прекращается. В этом случае транзисторы во второй части получают возможность для проводимости. и, следовательно, этот цикл продолжает продолжаться.

Рис. 2 – Схема для изготовления инвертора в домашних условиях

Элементы, необходимые для изготовления инвертора в домашних условиях

  • R1, R2= 100 Ом. / 10 Вт проволочная обмотка.
  • R3, R4= 15 Ом/10 Вт проволочная обмотка
  • T1, T2 = силовые транзисторы 2N3055.
  • Трансформатор = 9–0–9 Вольт/5 Ампер.
  • Автомобильный аккумулятор = 12 Вольт/10 Ач.
  • Алюминиевый радиатор = вырез по размеру.
  • Вентилируемый металлический шкаф= по размеру всей сборки.

Пошаговый метод изготовления инвертора в домашних условиях

Шаг 1

Возьмите алюминиевый лист и разделите его на две части размером примерно 5×5 дюймов. Просверлите отверстия для установки силовых транзисторов. Отверстия должны быть примерно 3 мм в диаметре.Просверлите/сделайте подходящие отверстия для легкой и надежной установки на корпус инвертора.

Шаг 2

Возьмите резистор и соедините его в перекрестном режиме с плечами транзистора в соответствии со схемой, показанной ниже.

Шаг 3

Прочно закрепите транзисторы на радиаторах с помощью гаек/болтов.

Шаг 4

Подсоедините сборку радиатор + резисторы + транзисторы к вторичной (выходной) обмотке трансформатора.

Шаг 5

Поместите печатную плату и трансформатор в сборе внутрь металлического шкафа.Учтите, что вентиляция в шкафу должна быть хорошей. Присоедините точки ввода/вывода, включая держатель предохранителя, к шкафу и соедините их в соответствии с приведенной выше принципиальной схемой.

Теперь ваш инвертор готов. Вы можете использовать корпус для размещения схемы инвертора, если хотите.

Рис.3 – Корпус схемы инвертора

Эксплуатационные проверки схемы самодельного инвертора

Эксплуатационные проверки схемы перед ее использованием в полном объеме необходимы.Для проверки подключите лампочку 50-60 Вт к розетке инвертора. После этого поместите аккумулятор (12 вольт) в гнездо i/p инвертора. Лампа загорится ярко, что будет означать, что соединение цепи правильное, и инвертор готов к работе. Однако, если лампочка не загорается, то перепроверьте соединения.

Где использовать самодельный инвертор

Выходная мощность инвертора находится примерно в диапазоне 70-80 Вт, а время резервного питания полностью зависит от нагрузки. Его можно использовать для питания лампочек, компактных люминесцентных ламп, вентиляторов и других небольших электроприборов, таких как паяльник и т. д. КПД этого инвертора составляет примерно 75%.

Самое большое преимущество: Блок схемы небольшой и его легко носить с собой. Он также может быть подключен к аккумулятору вашего автомобиля, когда вы находитесь на улице, чтобы исключить проблему переноски дополнительного аккумулятора.

Научитесь делать проектор дома за несколько простых шагов.

Технический разговор по обслуживанию инверторов | Страница 6 из 7

Разговор с Митулом Чандрани-старшимМенеджер по маркетингу, Xantrex

В 2008 году Schneider Electric приобрела канадскую компанию Xantrex, руководствуясь видением и целью. Они были заинтересованы в подразделении возобновляемых источников энергии из-за его рыночного потенциала, которое было переименовано в Schneider Electric. Но мобильное подразделение Xantrex (катера, фургоны и грузовики) оставалось независимым.

«Xantrex была одним из тех удачных приобретений», когда бизнес выиграл, сохранив при этом свою основную команду и ценности, — сказал Митул Чандрани, старший.Менеджер по маркетингу. «Не было никакой бюрократии или бюрократии, которые обычно ассоциируются с глобальной компанией».

По сути, Xantrex пользуется автономией предпринимательского подразделения в рамках большой, но поддерживающей организации, что говорит о силе и уверенности руководства Schneider в том, что оно оставило в покое хорошо зарекомендовавший себя бренд.

Ксантрекс Парень с первого дня

Mitul был «парнем Xantrex», но не пропустил ни шагу, когда Schneider Electric приобрела компанию. На самом деле, ни в его повседневных делах, ни в отношениях с ответственными людьми практически не было никаких изменений.Генеральный директор, руководитель отдела разработки продуктов, менеджер по продажам OEM и Mitul все еще работают в Xantrex сегодня, 10 лет спустя.

Получив образование в области гражданского строительства, Митул использует свою степень магистра в области маркетинга для разработки и разработки решений для дилеров, выступая скорее в качестве внешнего продавца, чем традиционного маркетолога. Ему нравится быть на передовой, понимая, как Xantrex может помочь своим партнерам, таким как Newmar, Keystone, Highland Ridge, Jayco и Forest River.

Например, они только что запустили на уровне OEM новую электрическую систему для автодомов класса B под названием Freedom eGen в качестве опции для конечного пользователя, которая полностью исключает генератор.

Почему обновление инвертора имеет смысл

Энтузиазм Митула в отношении решений Xantrex был очевиден, когда он рассказал мне о проектах, над которыми работал. Одна из крупных маркетинговых кампаний за последние пару лет заключалась в том, чтобы побудить потребителей «перейти на инверторное зарядное устройство».

Он представил впечатляющую статистику, объясняя рыночные возможности.

Большинство автофургонов, продаваемых с завода, оснащены преобразователем, который представляет собой зарядное устройство переменного тока в постоянный.Он заряжает аккумуляторы. Это все, что он делает.

И наоборот, инвертор/зарядное устройство не только заряжает аккумулятор, но и является источником питания переменного тока. Таким образом, любая электроника и приборы с питанием от переменного тока в доме на колесах могут легко питаться от инвертора.

Xantrex производит инверторы/зарядные устройства. Они не делают преобразователи. Таким образом, кампания «Переход на инверторное зарядное устройство» была нацелена на дилеров автофургонов.

Вместо замены сломанного преобразователя Xantrex рекомендует дилеру предложить возможность модернизации.Хотя инвертор/зарядное устройство немного дороже, чем преобразователь, он предлагает две отличительные особенности: (1) двухлетняя гарантия вместо годовой гарантии на многие преобразователи и (2) источник питания переменного тока, который недоступен. в преобразователе.

Кампания сработала настолько хорошо, что продажи моделей инверторов/зарядных устройств, которые они намеревались продвигать на вторичном рынке, выросли более чем в два раза, сказал Митул.

Еще одна кампания, добившаяся большого успеха, называется «Ваш путь к беззаботному сухому кемпингу».

Цель проведения печатной кампании Trailerlife и Motorhome состояла в том, чтобы рассказать конечным пользователям автодомов об ограничениях, связанных с использованием преобразователя. В дополнение к преимуществам, упомянутым выше, инвертор/зарядное устройство

  • Прослужит дольше.
  • Лучше заряжает аккумулятор.
  • Обеспечивает питание любых последующих нагрузок при подключении к береговой сети (чего нельзя сделать с помощью преобразователя).

В наши дни у каждого есть смартфон, но вы не можете подключить зарядное устройство для телефона к переходнику.Для этого вам понадобится источник переменного тока. Обучая дилеров, Xantrex не только предлагает конечным пользователям практическое решение их потребностей в подключении, но и повышает итоговую прибыль для дилеров за счет увеличения доходов и повышения удовлетворенности клиентов!

Freedom X для победы

Xantrex расширяет серию Freedom новыми синусоидальными инверторами.

«Свобода как Корвет. Он настолько силен, что стал суббрендом во многих отраслях», — сказал Митул. С продукцией Freedom больше лодок, грузовиков и домов на колесах, чем с любой другой маркой или моделью.Почти на каждом классе жилых домов, построенных в США в период с 1980 по 2004 год, установлен продукт Freedom. На большинстве лодок длиной более 50 футов, построенных в конце 90-х и начале 2000-х годов, установлен Freedom.

Как и любая технология, Freedom развивалась. В 2017 году Xantrex выпустила Freedom X. Их маркетинговое сообщение должно было звучать единым голосом в различных сегментах рынка. Какой символ будет сообщать одно и то же разным аудиториям? Они выбрали лошадь из-за ее сильной коннотации Свободы и Силы.Используя жеребца, они смогли связать все под одной маркой. (Freedom SW был запущен в 2011 году для морского рынка.)

Тенденции рынка энергетических технологий
Рэй Барби из

Inverter Service Center и Xantrex согласны с тем, что литий-ионная и солнечная энергия — это две области, в которых потребители увидят быстрый рост в течение следующих пяти лет.

«Производители гораздо более открыты для литий-ионных аккумуляторов, чем два года назад, — сказал Митул. Он считает, что в ближайшие несколько лет «литий-ионный вариант станет стандартным практически для всех жилых домов и лодок.Вот почему новые Freedom X и Freedom SW совместимы с литий-ионными батареями.

Кроме того, Coachman и Midwest, две крупные компании по производству жилых автофургонов, уже одобрили и предлагают Freedom eGen. После обширных испытаний они решили предложить его в качестве заводской опции.

Конечно, солнечная энергия большая, сказал Митул. Каждый RV хочет солнечные батареи на нем. Он также становится популярным в грузовой и морской промышленности. Xantrex производит контроллеры с солнечной батареей, которые работают с солнечной панелью и инвертором/зарядным устройством, и помогает завоевать этот рынок.Freedom SW и Freedom X также интегрируются в систему солнечной энергии.

Наконец, Mitul видит интеграцию Bluetooth, позволяющую управлять единой панелью управления из одного места. Вскоре вы сможете управлять всеми приборами и аксессуарами через телефон или планшет.

Личные отношения имеют значение

Mitul тесно сотрудничает со всеми в Центре обслуживания инверторов и поддерживает тесные отношения. «Если они не получат известий от меня в течение недели или двух, они пришлют мне электронное письмо, или Джордан позвонит мне, или ПиДжей скажет: «Где, черт возьми, ты был», — со смехом сказал Митул.— Вот такие у нас близкие отношения. Он благодарит П. Дж. Гонсалеса, менеджера ISC, за создание семейной атмосферы.

PJ Gonzalez, Jordan Hall и Ray Barbee

Команда ISC также прямо говорит о проблемах, которые необходимо решить. PJ очень ясно и прозрачно говорит о своих ожиданиях и не сдерживается. Он дает Xantrex шанс внести изменения.

«У Xantrex были некоторые проблемы на раннем этапе, и после тесного сотрудничества с PJ изменения были потрясающими», — сказал Митул.

«Теперь мы настолько сильны, что я думаю, что ISC — наш ближайший партнер.

Спасибо, Митул, за то, что ты такой же замечательный партнер!

Установка инвертора

: руководство «Сделай сам»

Концепция проста: инвертор позволяет вам пользоваться удобствами наземных электрических устройств, таких как микроволновые печи, кофеварки, блендеры и телевизоры, без необходимости запуска генератора или подключения к береговой сети. В духе проектов «сделай сам» мы объясним, как выбрать и установить новый инвертор на вашу лодку.Для тех, у кого уже есть инвертор, мы рассмотрим некоторые распространенные ошибки при неправильной установке.

Как работают инверторы и как выбрать правильный?

Инверторы

преобразуют мощность постоянного тока в переменный, обычно 12 В постоянного тока в 120 В переменного тока, что позволяет питать небольшие электрические устройства. При выборе инвертора важно тщательно продумать несколько факторов.

  1. Размер Инверторы различаются по размеру и мощности. Чем больше инвертор, тем больше устройств вы можете использовать одновременно. По нашему опыту, самая популярная модель – 2000 Вт.
  2. Тип Существует два типа инверторов: модифицированная синусоида и истинная синусоида. Мы рекомендуем приобрести настоящую синусоиду для лучшей производительности — в долгосрочной перспективе более высокая стоимость того стоит. Недостатки, связанные с модифицированным синусоидальным инвертором, часто перевешивают его более низкую стоимость.
  3. Экономичность Большинство больших инверторов поставляются с зарядными устройствами.Покупка инвертора/зарядного устройства более рентабельна, чем покупка двух отдельных устройств.

Распространенные проблемы с существующими инверторными установками

При проведении аудита электрооборудования мы видим много некачественных инверторных установок. Их можно легко избежать
, зная о наиболее распространенных ловушках.

  1. Отсутствие переключателя включения/выключения на положительной проводке инвертора постоянного тока. Коды ABYC требуют включения/выключения . При обслуживании цепей переменного тока на лодке необходимо отключить инвертор.Переключатель включения/выключения на стороне постоянного тока имеет решающее значение для обеспечения отключения инвертора.
  2. Проблемы с фьюзером . Инверторы требуют очень точного предохранителя, и важно следовать стандартам ABYC, а также рекомендациям производителя. Вот наиболее распространенные проблемы:
    • Предохранитель находится в конце цепи. Это неправильно; предохранитель должен быть ближе к батареям, а не инвертору.
    • Установлен неправильный тип предохранителя.Для инверторов требуется предохранитель класса T, а не предохранитель ANL.
    • Предохранитель не того размера. Вы должны установить предохранитель в точном соответствии с рекомендацией производителя.
  3. Инвертор находится не в том месте на лодке . Инверторы не защищены от воспламенения и не могут устанавливаться в потенциально взрывоопасной среде, например, в машинном отделении бензинового двигателя.
  4. Большие нагрузки переменного тока подключены к инвертору . Такие приборы, как водонагреватели и плиты, имеют большие нагрузки переменного тока.Следует избегать таких больших нагрузок на любом инверторе, потому что они разряжают батареи. Как правило, тепло никогда не должно выделяться из энергии батареи, потому что она потребляет слишком много энергии. Для больших нагрузок переменного тока лучше использовать генератор или подключиться к береговой сети.
  5. Для заземления шасси используется провод калибра 10 или 12 . Поскольку инвертор имеет подключения как для переменного, так и для постоянного тока, заземление корпуса должно защищать до самого большого провода. Поэтому заземляющие соединения шасси всегда должны быть равны или на один размер меньше, чем самый большой провод постоянного тока, питающий инвертор.

Пошаговый процесс установки инвертора

  1. Найдите подходящее место для инвертора . Ориентация инвертора должна соответствовать рекомендациям производителя. Идеально располагать его рядом с батареями, но не прямо над ними, чтобы свести к минимуму длину провода и, следовательно, размер провода. Чем длиннее провод, тем дороже установка, что часто увеличивает затраты на сотни долларов. Также помните, что свинцово-кислотные аккумуляторы выделяют едкие газы.Если на вашей лодке установлены свинцово-кислотные батареи, особенно важно не располагать инвертор прямо над ними.
  2. Проложите провод переменного тока от панели переменного тока к инвертору. Это самая сложная часть установки инвертора. Убедитесь, что вы подробно прочитали различные конфигурации проводки в инструкции производителя. Есть много способов интегрировать инвертор переменного тока в панель переменного тока. По нашему опыту, наиболее популярный подход заключается в том, чтобы главный ввод переменного тока инвертора шел после главного выключателя переменного тока на вашей лодке.В основном основной вход переменного тока разбивается на два пути. Один ведет непосредственно к инвертору через соответствующий провод переменного тока (например, 10/3 на модели мощностью 2000 Вт), а другой идет непосредственно к неинверторным нагрузкам переменного тока на существующей панели переменного тока.
  3. Разделить существующие нагрузки переменного тока на две подпанели переменного тока . На этом этапе убедитесь, что береговое питание отключено, а батарея генератора изолирована. Важно захватывать только те нагрузки переменного тока, которые вы действительно хотите разряжать от своих батарей.Ваша существующая панель переменного тока должна быть разделена на основную подпанель переменного тока и подпанель инвертора переменного тока. Эта субпанель переменного тока инвертора может включать в себя розетки переменного тока, микроволновую печь и телевизоры. Важно разделить не только незаземленные провода переменного тока (горячие и черного цвета), но и заземленные провода переменного тока (нейтральный и белый цвет) на отдельной заземленной шине переменного тока инвертора. К сожалению, заземленные провода редко маркируются, и это делает процесс проверки незаземленных и заземленных пар очень трудоемким.
  4. Направьте выход инвертора переменного тока на подпанель инвертора переменного тока . На этом этапе подключите выход переменного тока инвертора к субпанели инвертора переменного тока, как указано выше. Эта подпанель переменного тока инвертора должна питаться только через выход переменного тока инвертора, а не через основной источник переменного тока.
  5. Проложите положительные и отрицательные соединения постоянного тока от аккумуляторной батареи к инвертору . Чтобы предотвратить перетирание проводов и связанную с этим опасность возгорания, убедитесь, что провода постоянного тока должным образом поддерживаются на протяжении всего пути через каждые 10 дюймов, и по возможности используйте защитные приспособления от истирания.Нашим техникам нравится использовать гофрированные трубки для дополнительной защиты от натирания.
  6. Подключите выключатель постоянного тока и предохранитель класса T для питания постоянного тока к инвертору . Выключатель постоянного тока должен быть рассчитан на максимальную непрерывную рабочую силу тока инвертора. Установка разъединителя меньшего размера может привести к пожару. Правильное расположение предохранителя класса T имеет решающее значение, особенно если вы используете предохранитель класса T для защиты как самого инвертора, так и провода.В этих обстоятельствах вы хотите, чтобы предохранитель класса T был расположен как можно ближе к аккумуляторной батарее. Обязательно точно следуйте инструкциям производителя при выборе размера предохранителя класса T.
  7. Подсоедините заземление корпуса инвертора к отрицательной точке распределения . Заземление корпуса защищает провода переменного и постоянного тока (а зеленый провод заземления защищает заземление переменного тока). Следовательно, проводное соединение должно быть равно или на один размер меньше, чем самый большой провод, подключенный к инвертору. Например, инвертор мощностью 2000 Вт с проводным соединением 2/0 требует заземления шасси 2/0 или 1/0.
  8. Установите датчик температуры аккумуляторной батареи в правильном месте в блоке аккумуляторных батарей . Если ваш инвертор оснащен функцией зарядки, очень важно располагать датчик температуры на батареях, а не на инверторе/зарядном устройстве. В частности, он должен быть размещен на самой теплой батарее в группе батарей, как правило, на той, что находится посередине. Если это сделать неправильно, произойдет тепловой разгон (см. нашу статью Tech Talk за октябрь 2012 г., чтобы узнать больше о тепловом разгоне).
  9. Установите выносную панель для управления и контроля инвертора/зарядного устройства . Выносной дисплей должен быть установлен в месте, где можно легко наблюдать за состоянием инвертора, а также отслеживать любые проблемы или неисправности. Удаленные панели не являются атмосферостойкими или водонепроницаемыми, поэтому размещайте панель в месте, где она не может быть повреждена.

Установка инвертора на лодку — отличный проект своими руками. Если у вас возникли проблемы с шагами, обратитесь за помощью к квалифицированному морскому электрику.Хотя вам нужно уделять особое внимание мелким деталям, правильное выполнение этого может сэкономить время и деньги в будущем. В конце концов, у вас будет инвертор, который поможет вам наслаждаться домашним комфортом на лодке.


Об авторе: Джефф Кот (Jeff Cote) — инженер-проектировщик систем и владелец Pacific Yacht Systems, магазина полного обслуживания, поставляющего морские электрические и навигационные решения для прогулочных лодок. Посетите их веб-сайт и блог для получения информации и статей о морских электрических системах, проектах и ​​многом другом: www.pysystems.ca.

Как починить инвертор для фотоэлектрической системы?

Инвертор мощности для фотоэлектрической системы является наиболее важным оборудованием, выполняющим основную работу. Он преобразует постоянный ток от солнечной панели в переменный ток 240 вольт. Это поможет вам управлять домашними электрическими устройствами, для работы которых требуется 240 вольт. Если вы используете массивную долговечную солнечную установку, вы должны использовать надежный и высококачественный инвертор с отличной системой охлаждения.

Использование портативной фотоэлектрической системы меньшего размера, например, на лодке или в доме на колесах, также требует подходящего инвертора. В любом случае инвертор может сломаться, и вам, возможно, придется устранять неполадки или чинить их самостоятельно, особенно в дороге. В этой статье я расскажу вам о безопасных процессах ремонта вашего инвертора.

Как работает инвертор для фотоэлектрической системы?

Прежде чем погрузиться в процесс поиска и устранения неисправностей силового инвертора, вы должны сначала узнать, как он работает.Вот простое объяснение того, как работает инвертор для преобразования энергии постоянного тока от панели в переменный:

Энергия от солнечной панели будет храниться на аккумуляторе напрямую от фотоэлементов с крыши. В этом процессе инвертор вступает в работу и преобразует тип питания из постоянного в переменный, сохраняя при этом аккумулятор. Итак, процесс в простой математике таков: мощность постоянного тока поступает в инвертор с панели. Инвертор преобразует его в переменный ток и сохраняет в аккумуляторе, готовом к использованию.Когда вы включаете свет, он также потребляет мощность переменного тока от батареи через инвертор.

Типы фотоэлектрических инверторов

Солнечные инверторы бывают разных типов, в зависимости от методов работы, вот те, которые вы найдете на рынке:

  • Струнные инверторы: Это наиболее распространенный тип на рынке; к этим инверторам можно подключить большое количество строк.
  • Центральные инверторы: Они также работают как струнные инверторы, но имеют более широкие возможности подключения и могут производить сотни киловатт.
  • Аккумуляторные инверторы: Эти инверторы содержат как инвертор, так и зарядное устройство для батареи. Для работы вам понадобится батарея.
  • Микроинверторы: Это инверторы модульного уровня, которые необходимо установить на каждую панель для преобразования постоянного тока в переменный прямо из панели.
Статьи по теме:

Как починить инвертор для фотоэлектрической системы?

Инвертор с фотоэлектрической системой должен проработать несколько лет без каких-либо серьезных проблем.Но вы можете столкнуться с проблемами в системе еще до того, как пройдет много времени. Вот что вам следует знать, когда вам нужно устранить неполадки или починить фотоэлектрический инвертор:

  1. Сначала выясните проблему

В большинстве случаев вы будете получать неожиданные сервисные ошибки от системы, если есть проблема с вашим инвертором. Вы можете получить меньше мощности от обещанной установщиком суммы, а может и вовсе не работать. Независимо от того, используете ли вы инверторы мощности RV или PV инверторы или любой другой тип, взгляните на

световых индикатора инвертора для выяснения проблемы; должно быть три огня, зеленый, красный и оранжевый. Если днем ​​вместо зеленого индикатора загорается красный или оранжевый индикатор, система неисправна. В большинстве случаев проблема возникает, если вы используете его в течение длительного времени, и батарея разряжается.

  1. Проверьте автоматические выключатели инвертора

Если инвертор полностью перестает работать, в первую очередь необходимо проверить автоматический выключатель инвертора. Автоматический выключатель может щелкнуть из-за проходящего через него шипа, и вам придется перезапустить его.Чтобы перезапустить инвертор, выключите выключатели переменного тока, вы должны выключить изоляторы постоянного тока. Теперь подождите около 10 секунд, прежде чем включать их, эта буферизация сбросит инвертор. Теперь вы можете изменить то, что вы сделали, включить выключатели переменного тока и изоляторы постоянного тока.

  1. Что делать, если экран инвертора исчез?

Если на ЖК-экране инвертора ничего не отображается, это не означает, что инвертор вообще не работает. Экран может выйти из строя из-за перегрева или других электронных проблем.Проверьте, нормально ли работает инвертор; для этого проверьте счетчик энергии, если вы все еще экономите на солнечной энергии. Если электрический счетчик считает солнечную энергию в дневное время, ваша солнечная энергия еще в порядке. Если он ничего не показывает, попробуйте перезапустить инвертор, используя предыдущий процесс. Если это все еще упрямо, вам, возможно, придется позвонить установщику для замены устройства.

  1. Показывает коды неисправностей?

Инвертор также может отображать коды неисправностей, чтобы помочь вам понять проблему, если у него есть функция.Проверьте, не связана ли неисправность с утечкой на землю из-за влаги на автоматических выключателях на крыше. Это также может быть связано с разъемами между панелями, или какие-то другие проблемы также могут вызвать неисправность. Если вы технически хорошо разбираетесь в установке панели и инверторов, вы можете проверить неисправность самостоятельно. Для этого просмотрите руководство по использованию солнечной энергии и проверьте соединения на наличие неисправностей. Или вам нужно позвонить установщику, чтобы техник посетил неисправность.

  1. Проверьте, исправен ли аккумулятор

Если днем ​​горит красный свет, в большинстве случаев проблема связана с аккумулятором.Прежде всего, проверьте все соединения с аккумулятором, если у вас есть плохой контакт. Убедитесь, что клемма хорошо выглядит и не подверглась коррозии из-за влажности или выделения водорода. Если клемма аккумулятора и разъемы инвертора выглядят нормально, возможно, аккумулятор разрядился. Убедитесь, что в нем достаточно свинцовой кислоты и нет физических или внутренних повреждений. В этом случае вам, возможно, придется заменить батарею.

Связанные статьи

Поиск и устранение неисправностей фотогальванических систем: три типичные проблемы

Фотогальванические (PV) системы являются лучшим вариантом для тех, кто склоняется к возобновляемым источникам энергии, особенно фотоэлектрическим солнечным батареям. Большинство проблем с фотоэлектрическими системами возникают в трех секциях: панелях, инверторе и системе нагрузки. Здесь я дам вам краткое представление о том, как вы можете решить проблемы с этими тремя модулями:

Инвертор в фотоэлектрической системе выполняет важную работу, поскольку он преобразует мощность постоянного тока от фотоэлектрической системы в мощность переменного тока. Если инвертор не выдает правильное выходное напряжение, сначала проверьте входное напряжение постоянного тока, потому что процесс начинается с него. Он не может производить правильный выход, если он не получает правильный входной ток.Проверьте отображение выходных значений, если значения кВт не отличаются от нормы по сравнению с последней проверкой. Могут быть аномалии из-за перегоревшего предохранителя, оборванных или проржавевших проводов или отключенных выключателей.

Фотоэлектрическая нагрузка отвечает за подачу электроэнергии в здание с нужным напряжением. Когда система загрузки выйдет из строя, общее производство столкнется с проблемой. Если вы получаете меньшее напряжение нагрузки, ищите перегоревший предохранитель и автоматический выключатель или сработавшую и неисправную проводку.Подключите другую нагрузку, чтобы проверить, правильно ли работает текущая нагрузка с другим напряжением.

Если проблема не в нагрузке или инверторе, используйте фотоэлектрические панели на крыше. Вы должны начать поиск и устранение неисправностей фотоэлектрических панелей, физически проверив панели на наличие повреждений. Повреждения могут быть в панелях, соединительных проводах или массивах и переключателях. Если какой-либо предохранитель перегорел из-за удара молнии или неисправных и грязных соединений, исправьте их и проверьте еще раз. Убедитесь, что у модулей нет недостатка в контакте, и верхняя часть панелей также должна быть очищена.

Статьи по теме:

5 Наиболее распространенные проблемы с солнечными инверторами

Каждая домашняя солнечная система имеет уникальный способ подачи электроэнергии, который имеет свои уникальные проблемы. Солнечные системы обычно не требуют обслуживания и их легче решать, если проблема носит внешний характер, например, панели. Однако, если что-то пойдет не так с инвертором, это немного сложнее исправить. Вот пять наиболее распространенных проблем, с которыми вы можете столкнуться с солнечным инвертором после его установки:

Неправильная установка инверторов

Поскольку солнечные инверторы должны служить вам годами без каких-либо проблем, они достаточно прочны, чтобы противостоять проблемам.Однако это только тогда, когда вы устанавливаете его правильно, без каких-либо ошибочных соединений или выхода. Таким образом, большинство внутренних проблем с солнечными инверторами происходят в первую очередь из-за неправильной установки. Начните с физических несоответствий в модулях, которые на это работают. Прежде чем нанять кого-то для установки или ремонта инвертора, убедитесь, что установщик является экспертом с достаточным опытом. Запустите некоторые тесты, такие как тест на ресурс, регулирование реактивной мощности, дистанционное управление для активации или деактивации. Убедитесь, что все обеспечивает правильную мощность, как указывает производитель.

Перегрев

Проблемы с перегревом — одна из наиболее распространенных проблем с солнечными инверторами, что не является хорошим признаком обслуживания. Высокая температура в инверторе может плохо повлиять на общее обслуживание и выработку энергии. Даже производство может остановить систему, если тепло достигнет максимальной рабочей температуры. Лучший способ решить проблему с температурой — регулярно проверять вентиляцию.Если вы устанавливаете инвертор в закрытом помещении, убедитесь, что в помещении имеется достаточная вентиляция, чтобы он оставался прохладным. В зависимости от типа и размера инвертора, вы также должны обеспечить ему хорошую технологию охлаждения. Вы можете установить охлаждающие вентиляторы в распределительном шкафу и создать схему воздушного потока для достижения наилучших результатов.

Статьи по теме:

Ошибка изоляции

Это проблема только в инверторах, где установка находится в маленьком месте с недостаточным пространством для дыхания. Результатом проблемы с изоляцией является короткое замыкание между внутренними частями инвертора. В этом случае инвертор должен выдать аварийный сигнал изоляции после того, как произойдет короткое замыкание. Большая часть коротких замыканий происходит из-за плохого соединения между панелью и кабелями постоянного тока. Влага или коррозия в кабелях или соединениях также могут вызвать короткое замыкание в инверторе. Эти проблемы распространены, если вы живете в районах с высокой влажностью или близко к морю. Чтобы решить проблемы с изоляцией, убедитесь, что кабели постоянного тока высокого качества; все соединения герметичны.Устанавливайте соединения с осторожностью, чтобы они не контактировали с влагой.

Инвертор не перезапускается после отказа сети

Когда солнечная система сталкивается с неисправностью сети, инвертор должен быть в состоянии перезапуститься после того, как он подключится к сети. После внезапного выключения может произойти отключение триггера системы при пике напряжения в сети. После того, как инвертор снова подключится к сети, он сможет перезапуститься самостоятельно, или же должна приехать сервисная команда. Чтобы избежать такой проблемы, вы должны в первую очередь выбрать правильный инвертор с максимальной эффективностью.Выбор правильного инвертора поможет вам избежать нежелательных производственных потерь после сбоя в сети. Если вы живете в районе, где подключение к сети нестабильно, важно выбрать правильный инвертор.

Модуль MPPT

Отслеживание точки максимальной мощности (MPPT) является основным методом работы с современными инверторами. Это лучший вариант, который может максимизировать производительность инвертора при большом токе крупных фотоэлектрических систем. Струны удерживают несколько фотоэлектрических модулей в ряды, и все они подключены к инверторной системе совместно.Однако струны могут различаться по производительности подачи энергии по многим причинам. Различное расположение панели, неисправная панель, затенение и другие переменные повлияют на результат строк. Несмотря на различия в цепочках, модуль MPPT гарантирует, что цепочки используют наилучшее возможное напряжение питания.

Заключительные слова

Инвертор, который вы используете с солнечной энергией, может сломаться в любой момент и доставить вам неприятности. Вы должны знать эти простые приемы, чтобы решить эту проблему, особенно с инверторами мощности RV, когда вы находитесь вне дорог.Чтобы проверить эффективно, вы можете взять мультиметр и проверить выходы разъемов переменного тока, чтобы быть уверенным. Если вы уже давно используете аккумулятор, он может разрядиться раньше, чем вы ожидали. Поэтому обязательно держите батарею наготове, когда выходите из дома, в зависимости от солнечной энергии.

Связанная статья:

Редакционная группа SolarFeeds состоит из хорошо осведомленных специалистов и экспертов в области солнечной энергетики, которые стремятся делиться ценной, полезной и образовательной информацией.Стремясь стать лучшим местом для изучения солнечной энергии, издание сотрудничает с лидерами отрасли, журналистами и влиятельными лицами. Если вы хотите опубликовать свои статьи в журнале SolarFeeds, нажмите здесь.

Связанные

Устранение неполадок инвертора мощности — распространенные проблемы и способы их устранения

О поиске и устранении неисправностей силовых инверторов Силовые инверторы являются неотъемлемой частью повседневной жизни. Это важно в наших домах и на работе, когда есть перебои в подаче электроэнергии.

Тем не менее, как и многие другие виды электронного оборудования, они не совершенны и время от времени могут сталкиваться с проблемами. Тем не менее, вы всегда должны быть готовы на случай, если что-то подобное когда-либо произойдет.

В этой статье даны советы по устранению наиболее распространенных проблем. Давайте начнем!



Как работает инвертор?



В большинстве современных силовых электронных устройств используется переменный ток или электроэнергия переменного тока.Однако некоторые источники энергии, такие как батареи и солнечные батареи, производят постоянный ток (DC). Чтобы максимально использовать эту мощность, инвертор преобразует ее из постоянного тока (DC) в переменный ток (AC).

Применение инвертора мощности



Специальная схема силового инвертора по существу получает вход от однонаправленного источника питания постоянного тока. Затем выходной сигнал инвертора имитирует розетки переменного тока всякий раз, когда происходит сбой питания и требуется питание электрического устройства.Это схема генератора, которая быстро переключает полярность источника питания постоянного тока. Это приводит к прямоугольной волне, которая имеет пик, подобный входному напряжению. Однако эта прямоугольная волна еще не готова для использования в большинстве электронных устройств и схем. Идеальным состоянием переменного тока, который является формой выходного сигнала, является синусоидальная форма волны.



Синусоида



Дополнительные компоненты, включая конденсаторы и инверторы, сглаживают форму волны тока, создаваемую колебательным контуром инвертора. В результате получается желаемая синусоидальная форма волны. Большинство современных и передовых инверторов мощности делают это автоматически.



Три ступени инвертора мощности



Помимо понимания основных принципов работы инвертора, необходимо также знать его части, чтобы устранять неполадки. В основном инверторы состоят из трех каскадов. Эти ключевые функции подробно описаны ниже:



Осциллятор



Как следует из названия, каскад генератора силового инвертора генерирует колебательные импульсы.Он делает это либо через интегральную схему, либо через транзисторную схему. Колебания в этих цепях возникают за счет чередования положительных и отрицательных пиков входного напряжения источника постоянного тока или заземления на определенной частоте. Прямоугольные волны — это то, что возникает из этих колебательных контуров. Однако, как мы уже говорили ранее, это не желаемый результат. Обычно они слишком слабы, чтобы управлять выходными трансформаторами тока. Таким образом, их необходимо подавать на следующую ступень силового инвертора.



Усилитель



Усилители или бустеры выполняют простую работу в инверторе мощности. Их работа заключается в том, чтобы воспринимать частоту колебаний и соответствующим образом увеличивать ее до высоких уровней тока. Он делает это с помощью полевых транзисторов металл-оксид-полупроводник (MOSFET) или силовых транзисторов. Хотя это еще не финальный этап.



Транзисторы



Выходной сигнал усилителя представляет собой усиленный переменный ток (AC).Однако напряжение питания остается на том же уровне, что и источник постоянного тока (DC). В этом состоянии его по-прежнему недостаточно для питания некоторой электроники. Это особенно верно для тех, которые имеют рейтинги переменного тока высокого напряжения. Вот где вступает в действие следующая ступень силового инвертора.



Выходной силовой трансформатор



Работа выходных силовых трансформаторов заключается в повышении подаваемого входного переменного тока (AC) до более высоких заданных уровней. Они работают за счет магнитной индукции, создавая индуцированное повышенное напряжение, которое, наконец, может питать различные электронные устройства и оборудование. Выходное напряжение переменного тока от инвертора работает как обычный сетевой источник переменного тока. Его можно подключить к бытовой розетке для питания лампочки, интеллектуального охлаждающего вентилятора, аудиооборудования, мобильных устройств, зарядных устройств, игровых консолей и кофеварки, среди прочего.



Цепь трансформатора



Распространенные неисправности и методы обслуживания силового инвертора



· Неисправный выключатель питания



Преобразователи мощности не включаются — распространенная проблема, и обычно виновником является выключатель.Устранить неполадки переключателя так же просто, как проверить, работает он или нет. Лучше всего отключить его от инвертора и подключить к другому устройству. Если прибор также не включается, возможно, у вас в руках неисправный выключатель. Таким образом, вам нужно будет посетить профессионального техника или заказать сменное устройство онлайн. Переключатели можно легко заменить, если вы хотите сделать это самостоятельно. Просто убедитесь, что вы получаете лучшие части.



Переключатель



· Неисправная батарея или ослабленные соединения



Иногда инверторы питания от батарей не включаются из-за проблем с самой батареей.Это может быть плохой контакт с аккумулятором. Справиться с этим просто. Все, что вам нужно сделать, это привести в порядок эти соединения, затем затянуть их и попробовать еще раз. Если это не сработает, проблема может быть связана с ржавчиной или коррозией аккумулятора. Очистка аккумулятора раствором горячей воды и пищевой соды может решить эту проблему. Если это все еще не работает, это может означать, что батарея разряжена. Тогда замена будет лучшим выходом из положения.



Аккумулятор



·  Устранение неполадок инвертора мощности — инвертор не включается



Если ваш инвертор не включается, вы можете сделать несколько вещей.Начните с проверки заряда или напряжения аккумулятора, соединений и таких компонентов, как предохранитель. Если эти предварительные проверки не очень помогают, лучше всего обратиться к профессиональному специалисту.



Включен



·  Сокращение времени резервного копирования



Обычно это происходит по двум причинам. Может быть слишком большое энергопотребление. Это также может быть связано с тем, что батарея/источник питания не были должным образом заряжены.Если сокращение времени резервного копирования связано с чрезмерным энергопотреблением, лучшим решением будет снижение нагрузки. Обеспечение достаточного заряда аккумулятора также очень важно при устранении этой проблемы.



Уровень заряда батареи



·  Устранение неполадок силового инвертора — отключенный инвертор



Устранить сработавший инвертор обычно так же просто, как нажать и удерживать кнопку сброса. Сброс часто работает хорошо, но в этом случае вам может потребоваться замена устройства.



·  Устранение неполадок инвертора мощности — инвертор мощности работает только в режиме инвертора



Во-первых, проверьте кабель питания и убедитесь, что подключение выполнено правильно. Если проблема в предохранителе, замена этого компонента решит проблему. Обычно это происходит из-за расплавления предохранителя или неправильного подключения входа. Иногда это также может быть связано с включенным входным протектором или устройством защиты от перенапряжения. Это переключает инвертор мощности в инверторный режим.Для этого убедитесь, что вы указали широкий диапазон на источнике бесперебойного питания (ИБП). По возможности установите стабилизатор напряжения.



·  Непрерывный звуковой сигнал тревоги



Часто это происходит либо из-за зависания забавы, либо из-за перегрузки. Пожалуйста, убедитесь, что он может свободно перемещаться, чтобы охлаждать устройство и поддерживать оптимальную температуру. В противном случае он будет продолжать подавать звуковой сигнал, пока вы его не выключите. Если звуковой сигнал вызван перегрузкой, вам необходимо снять дополнительную нагрузку.Если вам нужна большая выходная мощность, то более мощный инвертор станет отличным приобретением.



Тревога



·  Устранение неполадок преобразователя мощности — ложные коды ЖК-дисплеев преобразователя мощности



Для инверторов мощности, которые поставляются с цифровыми дисплеями, иногда они могут передавать нераспознаваемые или ложные коды. Обычно это указывает на серьезную внутреннюю неисправность, которую довольно сложно диагностировать в одиночку. Часто это означает, что какая-то часть цепи инвертора нуждается в замене.Это также может быть внешняя техническая проблема, влияющая на его работу. Если это внешняя проблема, вы можете начать с проверки кабелей аккумулятора. После этого проверьте провода на входе и выходе или нагрузку. В противном случае обратитесь за помощью к профессиональному специалисту.



Жидкокристаллический дисплей



·  Устранение неполадок инвертора мощности — шум, исходящий от инвертора мощности



Если шум, который вы слышите от инвертора, не является нормальным, у вас может быть проблема.К счастью, в большинстве случаев это просто означает, что вентилятор может быть засорен. Вы можете либо очистить его, либо заменить, если он сильно поврежден. Если возможно, убедитесь, что сменный вентилятор является интеллектуальным охлаждающим вентилятором. Это одна из функций безопасности, которая будет поддерживать работу вашего инвертора.

Добавить комментарий

Ваш адрес email не будет опубликован.
