Подключение трехфазной вилки: 4 контакта, схема, по цветам

Схема подключения трехфазной розетки ССИ-125

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

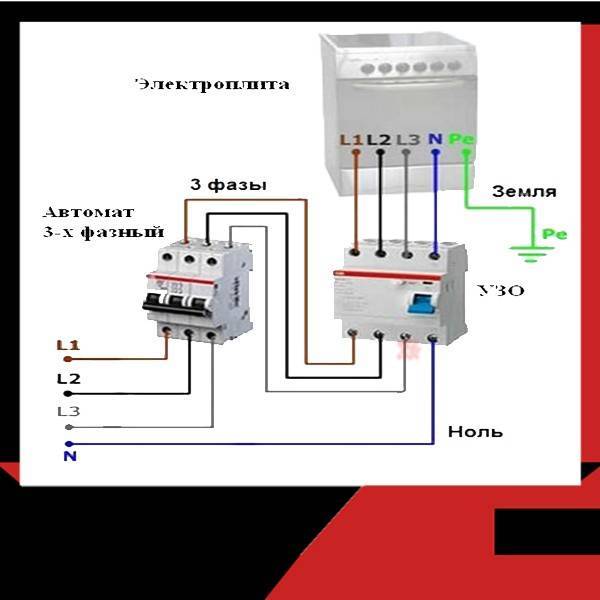

В статье про подключение современных электрических плит я говорил, что обычные бытовые розетки на 16 (А) для этого не подойдут.

Нужны силовые однофазные или трехфазные розетки, в зависимости от модели плиты и электроснабжения Вашего дома.

И сегодня я хотел бы остановиться более подробно на силовой трехфазной розетке ССИ-125 от IEK.

Вот ее внешний вид .

Для начала расшифруем аббревиатуру ССИ-125:

  • C — силовой
  • С — соединитель
  • И — ИЭКовский
  • 1 — розетка стационарная открытой установки
  • 2 — номинальный ток 32 (А)
  • 5 — количество полюсов 3P + N + PE

А вот ее остальные технические характеристики:

  • рабочее напряжение 380 (В)
  • положение заземляющего контакта (ключ) на 6 (ч)
  • степень защиты IP44
  • температура эксплуатации -25°С до +40°С

Расположение контактов.

Габаритные размеры: 153(L)x105(H)x70(D) (мм).

Установка трехфазной розетки ССИ-125 выполняется открыто с помощью 4 крепежных отверстий.

Такие же трехфазные розетки мы устанавливали в помещении шиномонтажа для подключения компрессора, итальянского шиномонтажного и балансировочного станков на 380 (В).

Только трехфазные розетки были не на 32 (А), а на 16 (А) — ССИ-115. Она тоже является 5-контактной (5-полюсной). Для этих трехфазных розеток мы использовали силовые переносные вилки ССИ-015 с номинальным током на 16 (А).

Трехфазные розетки и вилки можно использовать при подключении любой трехфазной нагрузки  — это могут быть различные станки, промышленные вентиляторы, электрические калориферы, тепловые электрические пушки, электрические печи и плиты, бетономешалки, насосы и многое другое. В нашем примере у розетки ССИ-125 ток нагрузки  ограничивается до 32 (А), а вообще в ассортименте имеются трехфазные розетки, и на 63 (А), и даже на 125 (А), например, ССИ-135 и ССИ-145, соответственно.

Несколько слов про достоинства ССИ.

Корпус розетки сделан из термостойкого и самозатухающего материала. Крышка защищает от всевозможных загрязнений, запылений и попадания влаги. Поэтому степень защиты у нее определена, как IP44.

Для ввода питающего кабеля имеется специальный пластиковый манжет, в котором необходимо вырезать или просверлить отверстие под необходимый диаметр кабеля. Манжет выполнен из пластика, а для лучшего уплотнения желательно бы использовать резиновые уплотнения.

Чтобы добраться до клеммника, нужно открутить шурупы с каждой стороны корпуса. Кстати, все крепежные шурупы и соединительные винты в данной розетке покрыты никелем для защиты от воздействия коррозии.

Вот мы добрались и до клемм. Все токоведущие части розетки выполнены из латуни.

Клеммы отделены от внешней окружающей среды резиновым (эластомерным) сальником.

На силовой вилке имеется пластиковый держатель (шип).

Когда вилка вставлена в розетку, т.е. когда разъем находится в сборе, то этот держатель фиксирует крышку, тем самым защищая разъем от случайного и несанкционированного разъединения.

Подключение вилки в розетку происходит только в одном пространственном положении, которое и определяется с помощью ключа (6ч) и положения заземляющего контакта РЕ.

Недостатки.

Недостаток, который сразу бросается в глаза — это способ соединения жил подключаемого кабеля к самой розетке. Соединение выполняется с помощью одного прижимного винта (кроме клеммы РЕ — у нее два винта).

Это соединение крайне не надежное — маленькая площадь контакта, а также при сильном затягивании винта можно сделать насечку на жиле и со временем она может обломиться.

Вот пример, правда с алюминиевыми проводами.

Я считаю, что при токе 32 (А) должно быть более надежное соединение, например, прижимная пластина, как в автоматах, а еще лучше винтовое соединение, как в однофазной розетке В32-001 на 32 (А) — оно мне больше внушает доверие, особенно если под зажим вставить не просто зачищенную жилу, а сделать окольцевание.

Если подключать многопроволочные жилы, то без изолированных НШКИ или втулочных НШВИ наконечников в данном случае не обойтись. Вот статья, где я рассказываю о том, как делать опрессовку с помощью пресс-клещей EGI-60.



Схема подключения трехфазной розетки

У розетки ССИ-125 имеется 5 клемм с обозначениями: L1, L2, L3, N и PE. Так что перепутать здесь что-либо при подключении очень затруднительно.

К клеммам L1, L2, L3 подключаются фазные проводники соответствующих фаз — А, В и С, к клемме N — рабочий нулевой проводник N, а к клемме РЕ — защитный проводник РЕ.

При подключении жил кабелей и проводов прошу Вас соблюдать цветовую маркировку проводов.

Вот, например, медный кабель ВВГ (5х2,5).

В качестве фазных проводников берем белую (L1), черную (L2) и розовую (L3) жилы, в качестве нуля — синюю (N), а в качестве РЕ — желто-зеленую (PE).

Зачистим изоляцию жил кабеля.

Для этого я пользуюсь уже полюбившимися мне клещами Книпекс 12 40 200.

Подключаем жилы кабеля к соответствующим клеммам розетки. Как я говорил выше, клемма РЕ имеет два прижимных винта, в связи с этим жилу РЕ нужно зачищать чуть большей длины, чем фазные.

Вот что получилось.

Если с помощью трехфазной розетки Вам необходимо соединить электродвигатель, то фазы А, В и С нужно подключить к клеммам L1, L2, L3 соответственно, а к РЕ — защитный проводник РЕ (заземление). Клемма N в таком случае останется свободной — не подключенной.

P.S. По своему опыту скажу, что рассмотренные силовые розетки и вилки достаточно удобные в эксплуатации. Вот если бы доработать способ соединения жил, то к удобству я добавил бы еще практичность и надежность. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить электрическую розетку на 380 вольт

Мы уже рассматривали в предыдущей статье «как подключить розетку на 220 Вольт». Если к ней приходит два провода, то вообще ничего нельзя напутать. А если 3 провода, тогда главное не перепутать и только третий проводник заземления необходимо подключить к заземляющим контактам.

С подключением 3-х фазной розетки все гораздо сложнее. В ней необходимо подключить 4 (без заземляющего проводника) или 5 проводов, из них 3 будут фазными. Если перепутать и подключить фазу на контакт заземления или ноля- возникнет высокая вероятность поломки электроприбора или получения электротравмы.

Розетки на 380 Вольт не используются в квартирах, но иногда- в индивидуальных домах для подключения 3 фазной электроплиты или электродвигателя.

Часто электрические розетки на 380 В используются на производстве и строительстве, реже на даче или в гараже для подключения сварочных аппаратов, станков, компрессоров, электродвигателей и т. п., рассчитанных на работу от 3 фазной сети.

Общие принципы подключения электрической розетки на 380 вольт

При подключении электропотребителей на 380 вольт на просторах стран СНГ применяются в основном трех фазные розетки 3 типов.   Мы рассмотрим дальше более подробно подключение розеток на 380 Вольт отечественного производства марок РС 32 и 3Р+РЕ+N. Аналоги зарубежного производства, например Legrand стоят дорого и их целесообразно устанавливать по эстетическим соображениям только в домах с евро ремонтом.

При покупке розетки необходимо проверить, что бы подошла к ней  вилка от электроприбора. Можно купить ее вместе с розеткой и заменить установленную на подходящую вилку.

При подключении необходимо:

  1. Отключить напряжение и проверить его отсутствие индикаторной отверткой по этой инструкции.
  2. На контакты с пометками L1, L2, L3 подключить 3 разноименные фазы A, B и C в любом порядке. Очередность фаз влияет только на направление вращения электродвигателя. Что бы изменить вращение мотора в другую сторону, необходимо будет поменять только 2 любые фазы местами на контактах магнитного пускателя или автомата.
  3. На контакт N подключается ноль.
  4. На контакт PE или помеченный специальным значком, как на картине справа, подключается защитный заземляющий проводник от заземляющего контура.

Как подключить розетку на 380 В марки РС32

Этот тип розетки используется для подключения только стационарных приборов, которые не будут двигаться. Например, электроплита, духовой шкаф и т. п.

На первые три контакта L1, L2, L3 подключаются 3 фазы, на четвертый N — синего цвета ноль и на PE- заземляющий проводник.

Для подключения подойдет и 4-х контактная розетка, в которой не подключается заземляющий проводник. Но это не значит, что не нужно заземлять металлические части электроприборов. По действующим правилам и нормам заземление для стационарных устройств обязательно и необходимо делать его не разрывным. Заземляющий медный многожильный проводник соединяется напрямую в обход розетки под специальный болт на металлическом корпусе электроприбора. При чем сечение проводника должно быть не менее, чем у жилы кабеля электропитания.

Как подключить розетку на 380 В марки 115 (125) 3Р+РЕ+N 32А 380В

Этот тип розетки применяется для подключения электрооборудования в гаражах, мастерских, на строительстве и т. п. В том числе для подключения и передвижных устройств- станки, компрессоры, сварочные аппараты и т. п., но при этом к вилке должен быть подключен многожильный гибкий медный кабель.

Заземляющий контакт PE находится внизу розетки возле направляющего паза, который препятствует не правильному включению в разъем.

Ноль подключается на контакт N, расположенный справа от PE в розетке (мама). Будьте внимательны ноль в разъеме папа (аналог вилки) находится зеркально, как показано на картинке.

Фазы подключаются на оставшиеся три контакта с пометками L1, L2, L3.

Если электрическая розетка 3Р+РЕ+N будет использоваться для подключения стационарных устройств, она может и четырех контактной без PE. Но опять же заземление металлического корпуса электропотребителя должно быть обязательно выполнено отдельным многожильным проводником в обход розетки.

Подключить розетку на 380 Вольт своими руками будет под силу практически любому человеку. Только все работы выполняйте  после отключения напряжения и проверки его отсутствия индикаторной отверткой. Не перепутайте и не посадите фазу на место подключения ноля или заземления.

Рекомендую после включения  проверить отсутствие фазы на корпусе и после этого измерить величину напряжения на пускателе или клеммнике в самом устройстве, если между фазами 380 Вольт- значит Вы все правильно подключили.

Розетка 380 Вольт – виды, характеристики, схема и подключение

Электрические розетки на 380 вольт применяются на предприятиях и в строительстве, а также в частных домах, на дачах или в автогаражах, чтобы подключать сварочные аппараты, двигатели, компрессоры и оборудование, требующее трехфазное напряжение. В большинстве случаев, трехфазные розетки применяются для подачи напряжения к мощному электрооборудованию. В квартирах такие розетки встречаются редко, но современные изготовители стремятся производить мощную технику для дома. Одно условие – в помещении должна присутствовать трехфазная проводка.

Основные принципы подключения

Присоединение трехфазной розетки заключается в подключении 4 (без заземляющего проводника) или 5 жил, три из которых будут фазными, четвертый – нулевым, а пятый (если он есть) – земля. Во время покупки розетки нужно представлять, подойдет ли к ней имеющаяся на приборе вилка. Если нет, то лучше купить и штепсель (на оборудовании можно будет его поменять).

Перед началом работ индикатором напряжения необходимо определить, где находятся фазы, ноль и земля на подводящем кабеле. Важно не перепутать, так как подключение фазы на клемму нуля или заземления повлечет поломку оборудования и поражение человека электрическим током. Затем отключить напряжение питания, убедиться в его отсутствии при помощи тестера.

После того, как все работы будут проведены, следует включить автомат питания, удостовериться в отсутствии фазы на корпусе, замерить напряжение между фазами – оно должно составлять 380 В. Розетка подключена правильно, если все условия соблюдены.

Типы трехфазных разъемов

Розетки 380 вольт бывают: четырехконтактные — PC 32 и пятиконтактные — 3P+PE+N. Отличаются схемой подключения и количеством гнезд под вилку. Схема розетки 380 вольт 4 контакта такая же, как и у пятиконтактной, единственно, заземление присоединяется не в разъеме, а непосредственно на корпус электрооборудования, в связи с этим она применяется только для стационарной техники. Пятиконтактные — применяются для перемещаемых установок, и к ним подключается вилка, соединенная гибким медным проводом.

Существуют еще импортные розетки, но они дороже отечественных. Их применение обусловлено требованиями дизайна, либо наличием у прибора соответствующей вилки.

Еще один важный момент различия розеток – определенный ток, на который они рассчитаны. Нужно, чтобы это значение превышало максимальный ток подключаемого электрооборудования.

Так же розетки контактов 32а делятся по способу установки на внутренние и наружные. Внутреннего исполнения пользуются большим спросом, так как удобны в эксплуатации, но для их монтажа требуются дополнительные трудозатраты, а именно: высверливание отверстия в стене для подрозетника, его закрепление с помощью алебастра и монтирование розетки в установочную коробку.

Розетка 3P+PE+N

Если требуется подключить передвижное электрооборудование, к примеру – сварочный инвертор, компрессор, станок, рекомендуется использовать розетку 380 вольт 5 контактов 3P+PE+N. Обычно это бывает нужно в мастерских, автогаражах и на стройках. Как подключить это устройство?

Для начала нужно разобрать розетку, чтобы добраться до винтовых зажимов. В данном случае их будет пять. Согласно схеме подключения розетки 380 вольт, на клеммы, маркированные как L1, L2, L3, присоединить по одной из трех фаз в свободном порядке. Последовательность фаз оказывает влияние только на то, как будет вращаться двигатель — по часовой стрелке или против. Если потом окажется, что ротор крутится не в том направлении, в каком требуется, можно будет поменять местами какие-либо две фазы на выключателе, или на пускателе. На клемму с надписью N присоединяется ноль. Следует обратить внимание, что на вилке зеркально тоже находится контакт ноль, необходимо их совместить. На контакт, обозначенный PE или значком заземления, подключается проводник, подсоединенный к защитному заземляющему контуру. Гнездо PE располагается возле направляющего углубления, которое не позволяет воткнуть вилку в розетку ошибочно.

Розетка PC32a

Когда требуется подключить к электричеству стационарное оборудование (находящееся всегда на одном месте), например, электроплиту, подойдет розетка 380 вольт 32а. На три клеммы розетки L1, L2, L3 – садятся три фазы, на N – рабочий ноль. Встречаются модификации с четырьмя контактами, но это не означает, что защитное заземление не требуется, просто оно подключается непосредственно на металлическую деталь корпуса электроприбора. По правилам электробезопасности, на стационарное оборудование подключается неразрывное заземление, минуя розетку и шнур, сделанный из медного многожильного кабеля без изоляции (для визуальной оценки его целостности). Толщина этого шнура должна быть не тоньше диаметра жилы питающего провода.

Устаревший способ подключения

В прошлом можно было подключать провода фазы и нуля к клеммам розетки в произвольном порядке, и это не оказывало на производительность электрооборудования, произведенного по системе TN-C, негативного воздействия. Единственное, ремонтникам это доставляло неудобство при поиске неисправности. Сегодня выпускается электрооборудование, чувствительное к неправильному подключению фаз и нуля, поэтому важно не ошибиться при подключении, иначе может возникнуть неисправность и аварийное положение.

В советское время применялась четырехжильная проводка, включающая три фазы и ноль. Подключались трехфазные розетки стационарного типа, которые маркировались значками фаз и нуля (ноль подписывали значком заземления) с прямой и обратной стороны. Такие же обозначения были и на вилке. Эти четырехконтактные вилки и розетки до сих пор используются в работе, подключенные по типу TN-C, только с заземлением и с помощью пятижильного силового кабеля. Где три жилы будут – три фазы, четвертая – ноль, а пятая – заземление.

Современное подключение

Новая система заземления TN-S обязывает потребителей подключать электрооборудование силовым кабелем с пятью жилами, одна из которых будет заземлением (PE), а остальные четыре – как прежде: три фазы (L1, L2, L3) и ноль (N). Таким образом, появились розетки 380 вольт с пятью контактами, обозначенными в прежнем виде с обеих сторон корпуса разъема.

Винтовой способ крепления жил к розетке

Для того чтобы подключить жилы к разъему, нужно воспользоваться одним из вариантов крепления. Винтовой способ проверен временем и очень надежен. С обратной стороны розетки имеются винтовые зажимы, в которые вставляются концы кабеля и прикручиваются к контакту. Перед этим необходимо приготовить жилы. Зачистить их острым ножом, либо специальным инструментом для аккуратного снятия изоляции – стриппером. Надеть гильзовые наконечники и обжать их ручным инструментом – кримпером. Если под рукой нет обжимных клещей, можно воспользоваться паяльником и облудить скрученные провода. Таким образом, обработанные концы кабеля уже можно прикрутить к розетке.

Безвинтовой способ крепления

Это самое современное и удобное соединение, потому что оно экономит время электрика, сокращает трудозатраты и позволяет исправить ошибку при подключении.

Сначала зачищается кабель, если требуется. К сведению – производятся розетки, где изоляцию снимать не нужно, она пробивается специальным острым зажимом. Затем провод помещается в гнездо, согласно схеме розетки 380 вольт. Следующим этапом будет одновременное нажатие рычажка и проталкивание жилы под зажим, а затем нужно просто отпустить ручку для фиксации провода. Потом надо проверить прочность соединения, подергав кабель.

Есть модификация розеток, где вместо рычажков на каждом контакте имеются отверстия под плоскую отвертку. Тогда, помещая провод в гнездо, следует вставить в паз отвертку с плоским жалом, а затем поднять ручку инструмента вверх. В этот момент произойдет прорезание изоляции. Останется только вынуть отвертку и проверить прочность контакта подергиванием кабеля.

Схемы подключения

План подсоединений отличается у различных видов розеток 380 в. Характеристики и подключение тоже разнятся. Выше уже была рассмотрена схема пятиконтактной розетки, теперь предлагается подробнее рассмотреть подключение 4 контактов.

Виды старых образцов розеток вполне успешно можно использовать в современной системе пятижильной проводки с применением заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который присоединен к центральной шине заземления PE. Этот проводник подключается прямо к электропроводящей части корпуса оборудования, а не к отсутствующему в данном случае заземляющему контакту розетки.

Естественно, что трехфазный прибор должен быть неподвижным, чтобы не переподключать заземление.

Проверка напряжения

Чтобы удостовериться в точности подключения розетки 380 вольт, рекомендуется применить мультиметр, включенный в режим измерения переменного напряжения и воспользоваться схемой.

Между фазами в свободной последовательности должно наблюдаться значение 380 в. Между нулем и каждой фазой в отдельности – 220 вольт, а также между заземлением (защитным нулем) и каждой фазой – тоже 220 вольт.

Только тогда, когда все значения совпадают, можно начать эксплуатировать розетку для питания электроустановок. В случае неисправности потребителей энергии, розетка выполнит функцию защиты от поражения электрическим током.

Есть еще один способ защиты от утечки тока – это специальное устройство под названием УЗО (устройство защитного отключения). Его подключают сразу после автомата питания, а за ним идет кабель к розетке. Он отключится, как только в цепи появится утечка и этим предотвратит поражение человека электрическим током.

Установкой дифференциального автомата можно заменить два устройства – автомат питания и УЗО, так как он выполняет функции этих элементов электроцепи. Обычно, когда с прежних времен в проводке присутствует только автоматический выключатель, специалисты заменяют его на дифференциальный автомат и все вопросы с защитой решены.

Проверка подключения вилки

Если с вопросом о том, как подключить розетку 380 вольт, все понятно, то как проверить подключение вилки в том случае, когда поменяли и ее. Следует опять воспользоваться мультиметром, но поставить его в режим измерения сопротивлений. Вилку пока не нужно включать в розетку.

Замеряется сопротивление обмоток электродвигателя через контакты вилки. Другими словами, измеряется сопротивление между нулем и каждым фазным контактом. Все три значения должны совпадать друг с другом, и быть равными какому-то конкретному числу, например R.

Далее производится замер последовательного сопротивления двух обмоток. Проще говоря, замеряется сопротивление между двумя фазными контактами в любой последовательности. Должно получиться три одинаковых значения, в два раза больших (чем в первом случае), то есть 2R.

Если все замеры соответствуют требованиям, то вилка подключена правильно и ее смело можно вставлять в розетку.

Вилка и розетка спроектированы таким образом, чтобы обеспечить нормальную работу по передаче номинального тока потребителя или размыкание цепи, но только после отключения автомата питания. Нельзя их использовать для прекращения подачи напряжения, в избегании возникновения электро дуги или искры. Для выключения электроустановки, сначала следует выключить автомат питания, а затем выдернуть вилку из розетки. Для включения – сначала воткнуть вилку в розетку, а затем включить автомат. Той же последовательности необходимо придерживаться даже в аварийной ситуации.

Как правильно подключить розетку на 380 вольт

Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.

Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил. Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования.

Блок: 1/5 | Кол-во символов: 683
Источник: http://obrawa.ru/kak-pravilno-podklyuchit-rozetku-na-380-volt/

Как правильно подключить трехфазную розетку

Перед тем как приобрести разъем, необходимо убедиться, что он соответствует вилке электрического прибора. При необходимости возможно заменить вилку электроприбора.

Важно! При покупке необходимо обратить вазъемана 380 внимание на величину тока, на которую рассчитан разъем. Она должна быть больше или в крайнем случае равна току, который потребляет подключаемое электрооборудование.

Подробнее о выборе разъемов и вилок на видео

Блок: 2/5 | Кол-во символов: 467
Источник: https://bouw.ru/article/shema-podklyucheniya-rozetki-na-380-volyt

Подключение розетки 380, общее руководство

  • Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
  • на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
  • подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
  • на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

Блок: 3/5 | Кол-во символов: 995
Источник: http://obrawa. ru/kak-pravilno-podklyuchit-rozetku-na-380-volt/

Особенности розеток 380 вольт

Итак, стоит обратить внимание и на другие особенности розеток 380 вольт. Прежде всего, у них существует блокировка вилки и розетки от возможного случая несимметричного подключения. В случае использования именно такой розетки, это крайне важно. Если произвести неправильное подключение, то это может привести к короткому замыканию.

С той целью, чтобы не допустить несимметричного подключения, производитель в каждом случае размещает на контакте соединение под особым углом. Также предусматривается разный диаметр, специальная направляющая и прочее. Как следствие, можно полностью исключить вероятность неправильного подключения розетки 380 вольт по схеме.

Существует еще одна оригинальная особенность, которая ярко отличает это изделие от обычных. Под этим подразумевается наличье блокировки, которая исключает вероятность включения при существующей нагрузке. Например, для таких розеток нагрузка в 25, 63, 125А очень высокие. Более того, этот предмет не имеет в своей комплектации дугогасящий элемент, который отключает именно эту нагрузку. Как следствие, если силой извлекать вилку, без наличья в розетке дугогасящего элемента, это может привести к следующему:

  • Устройство полностью сгорит.
  • Высокий риск получения теплового и электрического ожога.

Учитывая это, все производители изготавливают это устройства с электрической или механической блокировкой. Например, электрическая блокировка очень сложная при подключении. Более того, ее стоимость сравнительно высокая. По этой причине чаще всего выбирают механическую блокировку. В большинстве случаев это ручная блокировка.

Блок: 3/6 | Кол-во символов: 1597
Источник: https://2proraba.com/elektrika/podklyuchenie-rozetki-380-volt.html

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

  • Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

  • Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
  • Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

  • После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
  • Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

  • После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

  • Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

  • Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
  • После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
  • Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

  • Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
  • Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
  • После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Блок: 3/4 | Кол-во символов: 5001
Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166

Вывод

Подключение к розетке 380В выполнить достаточно просто. И каких-то особых знаний или навыков для этого не требуется. Главное соблюдать элементарные правила безопасности и в точности выполнять наши рекомендации.

Блок: 4/4 | Кол-во символов: 217
Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166

Подключение 115 (125) 3Р+РЕ+N

Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.

Фазные проводники подключаются на контакты L1, L2, L3.

К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.

Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.

Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.

Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме. Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE.

Внимание! Перед подачей электроэнергии тщательно проверить все подключения. После включения проверить отсутствие фазного напряжения на корпусе при помощи фазоиндикатора или мультиметра. Затем измерить напряжение между фазами на магнитном пускателе или клеммнике в самом приборе. При правильном соединении, межфазное напряжение должно иметь значение 380 В.

Блок: 5/5 | Кол-во символов: 1551
Источник: http://obrawa.ru/kak-pravilno-podklyuchit-rozetku-na-380-volt/

Как проверить подключение трехфазной розетки

Рассмотрим, как в четыре шага можно произвести необходимую проверку:

  1. Сперва осуществляется внешний осмотр. При нем следует определить прочность и состояние монтажа.
  2. При отключенном напряжении берете мегаомметр, которым следует проверить или измерить прочность существующей изоляции.
  3. При помощи прибора омметра вызывается короткое замыкание, с той целью, чтобы определить их соответствие схеме.
  4. На заключительном этапе выполняется включение напряжения на холостой ход. Это важно сделать для того, чтобы вы могли измерить фазные и линейные величины.

Блок: 5/6 | Кол-во символов: 587
Источник: https://2proraba.com/elektrika/podklyuchenie-rozetki-380-volt.html

Заключение

Итак, вот мы и рассмотрели с вами важный вопрос о том, какая существует схема подключения розетки 380 вольт. Надеемся, что предоставленный материал помог вам разобраться во всем, при необходимости предлагаем просмотр подготовленного видеоматериала.

Блок: 6/6 | Кол-во символов: 258
Источник: https://2proraba.com/elektrika/podklyuchenie-rozetki-380-volt.html

Кол-во блоков: 11 | Общее кол-во символов: 16370
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://bouw.ru/article/shema-podklyucheniya-rozetki-na-380-volyt: использовано 1 блоков из 5, кол-во символов 467 (3%)
  2. http://obrawa.ru/kak-pravilno-podklyuchit-rozetku-na-380-volt/: использовано 3 блоков из 5, кол-во символов 3229 (20%)
  3. https://Elektrik-a. su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166: использовано 3 блоков из 4, кол-во символов 10232 (63%)
  4. https://2proraba.com/elektrika/podklyuchenie-rozetki-380-volt.html: использовано 3 блоков из 6, кол-во символов 2442 (15%)

Подключение трехфазной розетки 5 видов


Виды розетки 380В

Прежде чем устанавливать розетку необходимо правильно ее выбрать. Для этого необходимо ознакомится с ее видами и обозначениями на корпусе самой розетке. Маркировка наносится с целью обозначения типоразмера устройства.

На сегодняшний день представлены такие виды трехфазных розеток:

  1. Розетка 380 вольт с тремя фазами и землей. Предназначена для питания систем с глухозаземленной нейтралью.
  2. Розетка 380В с пятью гнездами, они расположены друг от друга по кругу с расстоянием 72 градуса. Фазы располагаются по часовой стрелке, разделяет их контакт нейтрали.
  3. Розетка 380 одно фазная выпускается только в рамках серии 2. Гнезда имеют треугольное расположение с расстоянием в 120 градусов.
  4. Розетка с одной фазой, нейтралью и землей 5 ч. Отличается от предыдущего вида, смещенными по часовой стрелке на 30 градусов, гнездами.
  5. Розетка 380 с двумя фазами с нейтралью и гнездами, разнесенными на 90 градусов. Расположение фаз в данном виде находятся деаметрально.

По всем признакам розетки берут начало от трехфазного напряжения и имеют схожесть по внешнему виду. Обозначения содержат информацию о номинальном токе, напряжении, роде тока, имеющиеся ограничения в использовании и номинальную частоту.

Классификация: розетка 380В

Количество разъёмов в розетке выбирается по такому принципу. Если подключение нагрузки выполняется по схеме треугольника, то количество разъёмов должно быть 4. А именно 3фазы А, В, и С плюс защитный 0 РЕ.

Если проводится подключение по схеме звезда, количество гнезд будет 3 фазы плюс нейтраль и земля.

Для повышенной защиты от поражения током применяют розетку с количеством разъёмов не меньше 7, где 3 фазы имеют свой рабочий 0 и заземление. Важно помнить, что диаметр проводов, подключенных к трехфазной розетке должен быть не менее 2,5 мм2.

Трехфазная розетка имеет такую классификацию:

  1. Способ установки у всех видов таких розеток разный. Модели открытого типа крепятся накладным способом для использования внутри и снаружи помещения. Если в доме проводка скрыта, специалисты рекомендуют использовать розетки закрытого типа, которые можно монтировать непосредственно в стену.
  2. Стойкость к внешнему воздействию имеет свой маркированный код IP. Цифры рядом с буквами обозначают уровень защиты от проникновения посторонних частиц и влаги. В основном больше всего встречаются розетки с маркировкой IP44, они имеют средний уровень защиты, могут использоваться в условиях повышенной влажности.
  3. По назначению розетки бывают с заземлением и без.

Во многих розетках можно встретить пластиковые защитные шторки, которые открываются, когда вилка вставляется в разъем. Некоторые модели содержат специальные выталкиватели, таймеры и систему УЗО.

Особенности розетки на 380 вольт

Силовые розетки на 380 вольт выбираются в соответствии норм безопасности. Чтобы не допустить ошибку необходимо изучить типы и их преимущества и недостатки.

Особенности:

  1. Существуют силовые разъемы штепсельных соединителей РШ-ВШ. В народе составные части соединения называет папа и мама. Данные соединения используются для сети напряжением до 380В, где номинальные токи 25-30 А.
  2. Для подключения кабеля применяются винтовые зажимы, которые обеспечивают надежность контакта. Для прочного соединения также могут использоваться пружинные зажимы. Корпус таки розеток выполнен из прочного материала, который позволяет розетки выдерживать различные нагрузки.
  3. Контакты у данного типа могут быть плоскими, цилиндрическими или комбинированными. Приобретать штепсельный разъем необходимо в паре.

Разъемы РШ-ВШ имеют низкую стоимость, что является небольшим, но преимуществом. К недостатку можно отнести стандартный черный цвет изделия, который может не подходить к основному дизайну помещения.

Силовые розетки ССИ-125 также предназначены для работы под напряжением 380 вольт, могут использоваться в помещениях с высоким уровнем влажности.

Аббревиатура розетки означает – силовой соединитель ИЭК стационарный для номинального тока 32 а с 5-ю полюсами для трех фаз, нейтрали и земли. Данный тип розеток прикрепляется при помощи дюбелей поверх стены. Используют для подключения электроприборов с мощностью 63-125 А. Крепление жил выполняется за счет одного прижимного винта. Из-за того, что винт оставляет насечку, при долгой эксплуатации жила может обломится.

Трехфазная розетка с заземляющим контактом

Основными составными частями трехфазной розетки с заземляющим контактом являются: корпус, защитная крышка, механизм, уплотнительное кольцо. Помимо трех фаз любая розетка имеет заземление. Этот контакт подведен к винтовому зажиму, который выполняет функцию отведения тока.

Основное предназначение заземляющего контакта такое:

  • Обеспечение безопасного пользования;
  • При утечке тока прекращает электрообеспечение;
  • Обеспечивает стабильность работы защитного автоматического отключения.

Заземление в розетке обеспечивает безопасность человека, и значительно продлевает срок эксплуатации электроприборов. Существует варианты подключения с заземлением и без.

Подключение розетки 380 вольт 4 контакта

После того как розетка будет приобретена, ее следует правильно подключить.

Для этого необходимо следовать такой инструкции:

  1. При любых работах, связанных с электричеством, первым делом необходимо обесточить линию по которой будет производиться подключение. После, специальным индикатором проверяется отсутствие напряжения. Данный этап необходимо произвести для того, чтоб обезопасить себя от поражения током.
  2. На маркированные клеммы L1, L2, L3 необходимо подсоединить разноименные фазы. Порядок подключения фаз произвольный.
  3. На пометку “земля” необходимо подключить заземляющий проводник.
  4. На клемму с пометкой N подсоединяется нулевой проводник.

Главное ничего не перепутать и случайно не подключить фазную жилу на клеммы N и РЕ. Подключение розетки на 380 вольт не представляет особых сложностей, главное быть внимательным и придерживаться основным правилам безопасности.

Перед подачей электроэнергии в целях безопасности необходимо проверить все подключения. После возобновления подачи тока необходимо проверить отсутствие фазного напряжения на корпусе. После измеряется напряжение между фазами на магнитном пускателе и клеммнике. Если соединение правильное, напряжение имеет значение 3680 вольт.

Современные производители разработали удобный и безопасный способ монтажа.

Принцип основан на создании электрического контакта с жилой провода за счет прорезания изоляции с дальнейшей ее фиксацией. Перед выбором розетки следует убедиться, что контакты вилки электроприбора соответствуют расположению разъема. При проведении монтажа необходимо соблюдать все правила безопасности и условия подключения. Приобретать розетки и сопутствующие к ним товары необходимо в специализированных магазинах, где могут предоставить всю необходимую документацию о качестве продукции и проконсультировать при возникновении вопросов (ОЛХ). Схема контактная промышленная должна быть качественной.

Особенности трехфазной розетки (видео)

Подведя итог, можно отметить, что сегодня используются электрические приборы, которые для подключения требуют специальных трехфазных розеток. Данный вид розеток имеет свои нюансы в подключении, которые не стоит игнорировать.

Соединение 3 розеток. Параллельное и последовательное соединение розеток

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток

Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Параллельное соединение розеток в блоке

Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.

Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.

Делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.

Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.

В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя . Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения , например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники , а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.


Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.


Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».


В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.


Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.



Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».


Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.


Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.


Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.


В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Видео урок: обжим коннектора RJ-45

Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».


В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).


Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар . Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.


Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Занятие достаточно безопасное, если соблюдать элементарные правила. Более того, это несложная процедура, занимающая не более 15 минут, когда уже имеется гнездо для установки, с зафиксированным подрозетником.

Устройство розетки, ее разновидности, краткая схема подключения

Прежде, чем рассмотреть вопрос о подключении розетки изучим кратко ее составляющие и виды. Конструкция изделия проста, она включает корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционно-декоративную функцию. Рабочий узел имеет изолирующую основу, обычно из керамики или пластика, на которой располагаются клеммы для подключения электрических проводов , а также пружинные контакты под вилку штепселя.

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления . Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа . Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом . Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.


Отличие простой розетки от розетки с заземлением

Специфика монтажа розеток с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке

  • Проводка шины из квартиры к заземленному распределительному щитку , имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
  • Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу . Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.


Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения . С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

  • отличное крепление;
  • наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.


Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

  • В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
  • Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
  • Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

  • Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
  • Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.


Концы кабеля нужно подготовить перед выполнением подключения

  • Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
  • Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание , которое может вызвать повреждение электропроводки.


Фаза и ноль должны подключаться к разным токоведущим пластинам

  • Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

  • Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения . Данное исследование проводят индикаторной отверткой . Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.


Инструменты электрика для проверки и монтажа электрических приборов

Видео-урок: процесс установки

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Схема подключения и правила монтажа локальной сети

Для того чтоб создать локальную сеть необходимо определиться со схемой ее подключения и выполнить монтаж коммуникаций. И как в любом деле здесь есть определенные правила и особенности о которых лучше подумать еще на стадии задумки.

Схема подключения локальной сети

Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.

  • Наиболее простой является схема подключения одного компьютера от другого. В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
  • Обычно материнские платы имеют встроенную сетевую карту. Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов. Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
  • Так же для создания локальной сети достаточно часто используют Wi-Fi модемы , которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.

  • Для отдельного дома или квартиры — это наиболее удобный вариант. Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.

Правила монтажа локальной сети

Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.

Для этого достаточно знать несколько простых правил:

  • Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания. Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
  • Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.

  • Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.

Обратите внимание! Исходя из приведенной выше информации может сложиться мнение о необходимости создания именно четырехпарного соединения, но это далеко не всегда так. Многие интернет-провайдеры до сих пор используют двухпарное соединение. В этом случае не имеет смысла покупать восьмижильный провод, цена на который несколько выше. Ведь скорость интернета не может быть выше той, которую обеспечивает вам провайдер.

  • Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
  • Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
  • Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов. В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.

Подключение розеток для интернета

После монтажа кабеля можно приступать к завершающему этапу – монтажу розетки для интернет кабеля. Для этого нам потребуется розетка под разъем RJ45, а также ножи и отвертка.

Розетка может быть для открытой и скрытой установки. Розетки для скрытой установки устанавливаются в специальные закладные коробки, как и их силовые собраться. Интернет розетки открытого типа обычно крепятся на двухсторонний скотч.

  • Прежде чем приступить непосредственно к подключению нам необходимо вскрыть контактную часть. Обычно она закрыта крышкой на клипсах, которую можно легко снять руками. В некоторых случаях для этого понадобится отвертка.
  • Теперь следует разделать кабель. Делать это необходимо исходя из размеров контактной части м розетки и удобства подключения, но обычно для этого хватает 5 – 10 см.

Обратите внимание! Сейчас на рынке представлено большое количество разнообразных кабелей, но дабы вы не переплачивали существуют определенные рекомендации для каждого вида подключения. Наиболее распространенным является кабель категории 5е, который не имеет экранов и оплетки (обозначение UTP или U/UTP). Для интернета со скоростью до10 Гбит/с уже необходим кабель с экраном из фольги (обозначение FFTP или F/FTP).

  • Теперь следует разобраться со схемой подключения проводов. Она должна соответствовать схеме подключения на противоположном конце провода. Для этого имеется два стандарта подключения — TIA/EIA-568A и TIA/EIA-568B. Обычно розетка для кабеля интернет имеет разметку для подключения по обоим вариантам. Обычно используется вариант TIA/EIA-568B или просто «В» как продемонстрированно на видео.

Обратите внимание! Если необходимо подключением с кроссированием, что свойственно для устаревших устройств, то на одном конце провода применяется вариант «А», а на втором вариант «В».

. Подключение и установка двойной розетки ни чем не отличается от подключения и установки одинарной. В зависимости от трех или двухпроводной электрической сети (с заземлением или без) розетка подключается трех или двухжильным проводом.

1. Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

Любая розетка состоит из декоративной крышки и рабочей части , которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить . Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу .

В первую очередь откручиваем винты, крепящие декоративную крышку.
После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта , расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки , которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет . Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1 . Расположение фазного и нолевого провода в розетке .

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3 . Длина провода .

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4 . Расположение провода в подрозетнике .

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок . Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого или заземлением , который подключают к заземляющему контакту розетки.

Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.

Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.

И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом . Перемычка Вас не защитит, а только создаст проблем . Если в доме двухпроводная сеть, то подключайте только фазу и ноль.

Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки .
Спасибо за внимание. До свидания.
Удачи!

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем — либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (…) Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента — до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке — чайники, стиральные машины, утюги и т. д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто — ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже

Розетка трехфазная — особенности и подключение

Трехфазная электрическая розетка – это устройство, работающей на напряжении 380/220 В, в конструкции которого предусмотрено устройство 4-х контактов, служащих для коммутации трех фазных и одного нулевого проводов, подключаемого силового оборудования и трехфазной электрической сети. В статье расскажем про подключение трехфазной розетки, рассмотрим схемы и пошаговую инструкцию.

Блок: 1/9 | Кол-во символов: 378
Источник: http://electric-tolk.ru/podklyuchenie-trexfaznoj-rozetki/

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

Важно! Если у вас в доме установлена розетка на 3 фазы, подключать к ней мощные однофазные потребители без специально коммутации входных клемм запрещено!

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Блок: 2/7 | Кол-во символов: 984
Источник: https://ProFazu.ru/provodka/ustanovochnye/trehfaznaya-rozetka.html

Виды розеток

Трехфазные розетки встречаются различных видов, форм и функциональности, ниже перечислены основные варианты:

  • Стационарные на 4 контакта. В них входит накладная или встраиваемая розетка на 380 В и вилка, такие, как правило, применяются для питания бытовой электрической плиты и позволяют подсоединить 3 фазы и один общий ноль;
  • Стационарные с пятью контактами служат для подключения пятижильного электрокабеля: 3 фазы, общий и защитный нули. Выпускается с разной степенью пыле- и влагозащиты и устанавливаются на ровной поверхности. Наиболее популярный диапазон максимального тока лежит в пределах от 16 А до 40 А. На штепселях расположено соответствующее количество штырьков, также они имеют конструктивный шип, который вставляется в паз розетки, тем самым исключая неправильную стыковку.

При необходимости разъемного соединения электрокабеля используется трёхфазная розетка навесной установки. По большей части, их эксплуатируют на улице или во влажных помещениях и имеют IP54. Для особо тяжелых условий эксплуатации производителями выпускаются разъемы с повышенной степенью IP67, работающие даже под водой.

  • Существуют также розетки на 3 фазы, способные выдержать и куда большие токовые нагрузки до 125 ампер и выше. Применяют такие разъемы для питания мощного промышленного оборудования. Как правило, при такой мощности предъявляются повышенные требования к защите: большая часть устройств имеет маркировку IP67.

Блок: 2/6 | Кол-во символов: 1429
Источник: https://pauk.top/trehfaznaya-rozetka.html

Схемы подключения

На многих современных разъемах можно встретить условные обозначения, помогающие облегчить монтаж проводов. Фазы в большинстве случаев обозначаются следующим образом L1, L2, L3, нули: общий — N, защитный — PE или значком заземления.

Рассмотрим подключение трехфазной розетки с 4 контактами

После счетчика электроэнергии установлен четырёхполюсный автомат, к которому подходят три фазы и нулевой провод. В момент превышения допустимых величин по току, автомат отключает все фазы и нулевой провод, тем самым нивелируя негативные последствия от перегрузок и защищая цепь от коротких замыканий. Шина защитного нуля может подключаться непосредственно к потребителю.

В случае трёхфазной розетки на пять контактов схема подключения схожа, основное отличие в том, что PE подводится непосредственно в розетку.

Если взамен автоматического выключателя установить УЗО (Устройство защитного отключения), то это повысит безопасность в работе человека с оборудованием. При возникновении утечки на корпус, УЗО автоматически отключит питание. Таким образом, риск поражения током сведен к минимуму.

Подключение проводов к разъемам

В выпускаемых промышленностью установочных изделиях используют 2 вида зажимов:

  • винтовой,
  • самозажимной.

В первом варианте оголенный конец провода устанавливается в специальное гнездо и удерживается там посредством закрученного винта. Этот способ применяется с давних пор, но со временем крепления ослабевают и надлежит выполнять периодический контроль соединения жил кабелей и клемм.

Второй вариант относительно новый. Он не только позволяет сэкономить время, необходимое для расключения кабельной продукции, но и исключить некачественную затяжку клемм. При этом надежность соединения выше.

Порядок подсоединения проводов следующий:

  1. жилы в оплетке вставляются в зажим до упора;
  2. затем в специальный паз заводится шлицевая отвертка и слегка поднимается, позволяя всей подвижной конструкции зафиксироваться внутри корпуса розетки. При этом прорезается изоляция и закрепляется провод, тем самым получается надежный электрический контакт с клеммой трехфазной розетки;
  3. по окончанию фиксации отвёртка убирается.

Блок: 3/6 | Кол-во символов: 2137
Источник: https://pauk.top/trehfaznaya-rozetka.html

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями. В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Богатство моделей розеток на 380В

  • Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Отличия фазных и линейных напряжений

Фазное и линейное напряжение

  • А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
  • Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
  • Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?

Количество проводов для трехфазной и однофазной сети

  • В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
  • Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».

Розетка 380В 2Р+PE

Исходя из всего вышесказанного существует несколько типов розеток на 380В.

Первым типом является розетка 2Р+РЕ.

Она имеет два фазных или как их еще называют силовых контакта, а также один заземляющий контакт.

Розетка 380 3Р+РЕ

Следующим возможным вариантом является розетка 3Р+РЕ.

Она имеет три силовых контакта и один заземляющий.

Вилка 380 3Р+N

Еще одним вариантом, предлагаемым на рынке, является розетка и вилка 3Р+N.

Она нечем не отличается от розетки 3Р+РЕ и фактически является этой розеткой.

Тут имеет место ошибка продавцов, которые позиционируют ее неправильно.

Розетка 3Р+РЕ+N

Последним возможным вариантом является электророзекта на 380 В 3Р+РЕ+N.

У данного типа розетки имеется три контакта для подключения трех фазных проводников, один контакт для подключения заземляющего проводника и один контакт для подключения нулевого провода.

Особенности розеток 380В

Рассматривая типы розеток нельзя не отметить, что они отличаются от привычных розеток на 220В не только визуально. Здесь есть масса отличий, на которые так же стоит обратить внимание.

Типы розеток 380В

Итак:

  • Прежде всего это блокировка вилки и розетки от несимметричного подключения. Дело в том, что для розеток 380В очень важно чтоб фазный контакт вилки был подключен к фазному контакту розетки. Это же касается нулевых и заземляющих проводников. В противном случае может произойти короткое замыкание.
  • Дабы исключить вероятность такого несимметричного соединения производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает вероятность неправильного включения.

На фото нормы расположения контактов и блокировочных устройств

  • Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки в 25, 63, 125А для которых предназначены данные розетки достаточно значительные. А розетка не имеет дугогасящих элементов для отключения таких токов. В результате попытки изъятия вилки и розетки под нагрузкой можно не только полностью их спалить, но и получить очень опасные электрические и тепловые ожоги.

Розетка 380В с электрической блокировкой

Поэтому производители оборудуют розетки механической или электрической блокировкой. Так как электрическая блокировка достаточно сложна в устройстве и подключении, да и цена такой розетки будет на порядок выше, то преимущественно используют механическую блокировку.

Механическая блокировка так же бывает нескольких видов. Но на рынке зачастую представлены розетки с простейшей ручной блокировкой.

Она блокирует вилку с розеткой от случайной потери контакта, а также требует определенного действия от человека перед изъятием вилки. Предполагается, что это действие заставит человека вспомнить о необходимости отключить электрооборудование перед изъятием из розетки.

Блок: 2/4 | Кол-во символов: 5011
Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166

Монтаж розетки

Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB

  • Сначала разбираем розетку на составляющие элементы, выкрутив пару винтов крепления на передней. Она состоит из основания (базы), крышки, уплотнительного кольца с отверстием 20 мм и механизма розетки, помимо этого, в комплекте имеется резиновый сальник для скрытого подключения проводки из стены или заведения кабелей внутрь без гофры.
  • Сперва необходимо зафиксировать в выбранном месте основание. Для чего приставляем базу к стене, выравнивая её по месту посредством уровня. Затем простым карандашом делаем отметки на местах крепежных отверстий. Если стена дерева или гипса, то можно основание можно сразу крепить саморезами. Если стена кирпичная или бетонная, то предварительно перфоратором проделывают отверстия диаметром 6-8 мм, в которые устанавливают дюбеля соответствующего диаметра и уже после крепят основание, вкручивая шурупы.
  • Затем подготавливают силовой кабель. Для этого заводят гофру в сальник на 1-2 см, а кабель протягивают еще на 9-10 см внутрь корпуса.
  • Далее снимают общую защитную оболочку, оставляя 25-30 мм, и оголяют концы проводов на 10-12 мм. При этом жила защитного заземления делается немного короче других, но изоляции с нее срезается больше.
  • После проведённых манипуляций, заводят концы проводов в соответствующие места согласно маркировке и фиксируют с помощью отвертки.
  • Следующим шагом, устраивают проверку надежности крепления кабеля и правильности сборки, закрывают крышку и затягивают винты.
  • В итоге после несложных действий устройство готово к использованию.

Блок: 4/6 | Кол-во символов: 1589
Источник: https://pauk.top/trehfaznaya-rozetka. html

Вывод

Подключение к розетке 380В выполнить достаточно просто. И каких-то особых знаний или навыков для этого не требуется. Главное соблюдать элементарные правила безопасности и в точности выполнять наши рекомендации.

Блок: 4/4 | Кол-во символов: 230
Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

  • Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

  • Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
  • Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

  • После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
  • Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

  • После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

  • Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

  • Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
  • После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
  • Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

  • Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
  • Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
  • После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Блок: 3/4 | Кол-во символов: 5001
Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166

Инструкция подключения на 380 В

Подключение трехфазной розетки более сложное, если сравнивать его с сетью на 220 В, где фазу и ноль можно поменять местами.

Подключение выполняется в таком порядке:

  1. Отключаем в щитке напряжение. Тестируем напряжение индикаторной отверткой.
  2. На контакты L1, L2, L3 подключаем фазы A, B и C. Причем последовательность произвольная (она влияет лишь на то, в какую сторону будет вращаться электрический двигатель).
  3. Ноль подключаем к контакту N.
  4. Заземляющий проводник подключаем к PE.
  5. Подаем электропитание, тестируем фазу, измеряем напряжение на клеммах.

Блок: 5/6 | Кол-во символов: 584
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/trexfaznaya.html

Требования к установке и подключению штепсельных розеток

При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:

  • В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
  • В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
  • В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола.  статью: → «Высота установки розетки и выключателя».

Минимальные сечения, для токоведущей жилы, в зависимости от используемого материала, должны соответствовать следующим значениям:

Материал, из которого изготовлена токопроводная жила Минимальное сечение, мм2
Медь 1,5
Алюминий 2,5

Разводка линий подключения штепсельных соединений, как, в прочем и иных потребителей, должна выполняться сменяемой (требования ПУЭ). Для этого используются каналы в строительных конструкциях, трубы и специальные сооружения (электротехнические короба).

  • При прокладке кабельных линий (проводов) в стенах, выполненных из негорючих материалов, разрешается выполнять не сменяемую проводку, когда провода укладываются в штробы с последующей заделкой штукатурным слоем или в подготовке пола и заливного потолка.
  • При прокладке четырехпроводных сетей, сечение нулевого провода должно соответствовать сечению фазного провода, при сечении до 16,0 мм2, при медной жиле и до 25,0 мм2 – при использовании алюминиевой.

Совет #1. Запрещается установка штепсельных соединений в ванных и душевых комнатах, помещениях где установлены нагреватели саун и в прачечных.

Блок: 5/9 | Кол-во символов: 1789
Источник: http://electric-tolk.ru/podklyuchenie-trexfaznoj-rozetki/

Проверка напряжения

Параметры питания определяют мультиметром или вольтметром. Между любыми фазными контактами показания составляют порядка 380 В, между рабочим нулем и фазами — напряжение 220 В, между защитным нулем с фазами также около 220 В. Если все указанные цифры совпадают, то трёхфазная розетка готова к использованию.

Таким образом, можно самостоятельно подвести питание к трехфазной розетке или устранить маленькие неисправности, связанные с подобным оборудованием, избежав ошибок, связанных с подключением кабеля.

Блок: 6/6 | Кол-во символов: 524
Источник: https://pauk.top/trehfaznaya-rozetka.html

220 из 380 В. Видео

Видео отвечает на вопрос, как из 380 В получается 220 В, и как в таком случае подключается заземление.

Трехфазный ввод в дом создает для владельца большие возможности в организации электропроводки и в плане подключения мощной нагрузки через пару вилки с розеткой. При эксплуатации сети под напряжением 380 В опасность поражения электрическим током увеличивается и необходимо предпринимать меры осторожности.

Блок: 7/7 | Кол-во символов: 425
Источник: https://elquanta.ru/vyklyuchateli/rozetka-trekhfaznaya-osobennosti.html

Распространенные ошибки при выполнении монтажных работ

Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:

  • Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
  • Не правильно подобрана марки и сечение питающего кабеля;
  • Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
  • При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
  • Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.

Блок: 7/9 | Кол-во символов: 774
Источник: http://electric-tolk.ru/podklyuchenie-trexfaznoj-rozetki/

Требования к эксплуатация штепсельных соединений

Требования по эксплуатации электротехнических устройств и электрических сетей отражены в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП). Для технических устройств, элементов сетей и аппаратов защиты, должны быть обеспечены соответствующие их техническим характеристикам условия эксплуатации (температурный режим, влажность и т. д.).

При установке дополнительных элементов электрической сети, они должны быть отражены в соответствующих схемах, а мощность подключенных устройств, добавлена к установленной мощности щита, сборки или иного элемента электрической сети, к которому выполнено подключение новой нагрузки.

Совет #2. При выполнении подключения, концы кабельных линий должны быть промаркированы.

При выполнении монтажных работ по установке штепсельных соединений, выполняемых в промышленных установках, должны быть выполнены следующие проверки и испытания:

Вид операции Что проверяется Указания по выполнению Примечания
Проверка кабельной линии Целостность жил и соответствие требуемой фазировке Выполняется после завершения монтажных работ Используются специальный приборы «фазометры» или метод пробного пуска
Проверка срабатывания аппаратов защиты Определяется величина тока однофазного короткого замыкания Выполняется на самой удаленной точке (потребителе), расположенной в отдельно расположенном помещении Выполняется при помощи специальных устройств, измеряющих «петлю фаза-нуль», в линии питания штепсельные розетки

Блок: 8/9 | Кол-во символов: 1486
Источник: http://electric-tolk. ru/podklyuchenie-trexfaznoj-rozetki/

Советы опытных электромонтажников

Для того, чтобы правильно выполнить монтаж трехфазной 4-х контактной розетки, необходимо следовать требованиям отраженных в ПУЭ и ПТЭЭП, а также помнить о советах, которые могут дать, опытные специалисты в этой области знаний и умений. Вот некоторые из них:

  1. Не начинайте работы по монтажу даже простых устройств, не изучив схему электроснабжения объекта.
  2. При выполнении монтажа, пользуйтесь исправным и поверенным инструментом.
  3. Перед началом работы обесточьте электроустановку и вывесите предупреждающий или запрещающий плакат.
  4. При невозможности отключения действующей электрической установки, работы выполняйте в специальных средствах защиты, а лучше – вызовите специалистов, которые смогут безопасно выполнить требуемые операции.
  5. Используйте качественные материалы и изделия, приобретая их у проверенных поставщиков и организаций.

Блок: 9/9 | Кол-во символов: 860
Источник: http://electric-tolk. ru/podklyuchenie-trexfaznoj-rozetki/

Кол-во блоков: 18 | Общее кол-во символов: 26937
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://pauk.top/trehfaznaya-rozetka.html: использовано 4 блоков из 6, кол-во символов 5679 (21%)
  2. https://220.guru/electroprovodka/rozetki-vyklyuchateli/trexfaznaya.html: использовано 2 блоков из 6, кол-во символов 2989 (11%)
  3. https://elquanta.ru/vyklyuchateli/rozetka-trekhfaznaya-osobennosti.html: использовано 1 блоков из 7, кол-во символов 425 (2%)
  4. https://ProFazu.ru/provodka/ustanovochnye/trehfaznaya-rozetka.html: использовано 2 блоков из 7, кол-во символов 1039 (4%)
  5. http://electric-tolk.ru/podklyuchenie-trexfaznoj-rozetki/: использовано 6 блоков из 9, кол-во символов 6563 (24%)
  6. https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/podklyuchenie-rozetki-380v-166: использовано 3 блоков из 4, кол-во символов 10242 (38%)

Источник: m-strana. ru

Как подключить трехфазное электричество

Как для подключения трехфазных розеток и защиты от перенапряжения

Розетки марки Cooper
Устройства защиты от перенапряжений марки Intermatic
Цветовые коды проводов в Википедии
3-фазная проводка
Форум электриков
Набор инструментов для инженеров
Расчет линейных напряжений
3-фазные электросчетчики
Схемы подключения 3-фазных двигателей
Формулы для 3 -фаза
Междуфазное напряжение = между фазами нейтраль x √3
3-фазный имеет 2 разновидности: 3-проводной: три провода под напряжением и без нейтрали, и 4-проводная: три горячих провода и нейтраль

Типы фазовой проводки

Увеличенное изображение
277 480 Три Фаза Звезда

480 В между фазами

277 В между фазами

Все соединения звездой обеспечивают два напряжения из-за соединения с общей точкой или нейтрали.

Линейное напряжение = 480 В
Линейное напряжение = 277 В
Напряжения выше или ниже в зависимости от обмоток внутри трансформатора.
Сила генерируется на заводе при вращении 3-х катушек в магнитном поле => питание передается по 3 линиям => питание передается по проводам на местный области => линии электропередач подключены к трансформатору => мощность превращается в конкретное напряжение в зависимости от того, какой трансформатор установлен, и как подключен трансформатор.Конфигурация
«звезда» или «треугольник» относится к способу подключения катушек трехфазного трансформатора.
Внутри каждый трансформатор состоит из двух катушек: первичная катушка подключена к источнику питания сторона поколения. Вторичная катушка подключена к служебным проводам, питающим сервисная панель и автоматические выключатели.
Если вторичная обмотка намотана звездой, то питание на сервисный щиток всегда будет иметь нейтраль и два напряжения.
Читать

Увеличенное изображение
277 480 Три Фаза Звезда

480 В между фазами

277 В между фазами

Показывает заземление оборудования


Используйте сетевой фильтр AG4803CE

Увеличенное изображение
Три Фаза 480 В

480 В между фазами

Без заземления системы

Показывает заземление оборудования


Используйте сетевой фильтр AG4803D3
Три Фаза 480 В, треугольник, угол, земля

480 В между фазами


Увеличенное изображение
120 208 В, 3 фазы, звезда

208 В между фазами

120 В между фазами


Увеличенное изображение
120 208 В, 3 фазы, звезда
3 фазы, 4 провода

208 В между фазами

120 В между фазами и нейтралью

Показывает заземление оборудования


Используйте сетевой фильтр AG2083C3
120 208 В, 3 фазы, звезда
Intermatic AG208C3 Всплеск
208 В 3 провода треугольник
3 Фаза 3 провода 208 Нет нейтрали

Фаза к фазе 208В


Увеличенное изображение
347 600 В, три фазы, звезда

600 В, фаза-фаза

347 В, фаза-нейтраль


Увеличенное изображение
347 600 В, три фазы, звезда

600 В между фазами

347 В между фазами

Показывает заземление оборудования


Использовать сетевой фильтр AG65033
347 600 В, трехфазный, звезда
Intermatic AG65033 Защита от перенапряжения

Увеличенное изображение
Три Фаза 600 В

600 В между фазами

Без заземления системы

Показывает заземление оборудования


Увеличенное изображение
Три фаза 250 В

250 В на каждую линию

Без заземления


Используйте сетевой фильтр AG2403D3
  120-240 Высокая ножка Delta
Intermatic Защита от перенапряжения AG2403C3

Черная линия к черной линии 240 В

Черная линия к нейтрали 120 В

Красная или оранжевая линия к нейтрали 208 В


Используйте сетевой фильтр AG2403C3
240-480 Высокая нога Дельта

фазы-фаза 48

Фаза A Фаза C Нейтральных 24

Фазы B высокой ноги на нейтральные 415V

Напряжения раза по сравнению с 120-240 высокой ножкой

На изображении показана первичная катушка треугольника и вторичная катушка треугольника высокой ветви внутри трансформатора
Прочтите о трансформаторах
Первичная катушка (или обмотка) подключена к стороне выработки электроэнергии.
Вторичная катушка подключена к служебным проводам, питающим служебную щитовые и автоматические выключатели.
Конфигурация показывает первичную катушку Delta. И вторичная катушка треугольника высокого плеча.

Если вторичная обмотка внутри трансформатора намотана по схеме треугольник, нет точки, в которой можно создать равный потенциал между линией и нейтральный.
Обмотка средней точки S3 имеет отвод, что дает 120В или 208В в сеть.
S1 и S2 не могут выдерживать нагрузку 120 Вольт.
Как в результате катушка S3 используется для всех нагрузок 120 В, плюс 1/3 всех 3-фазные нагрузки, вызывающие потенциальный дисбаланс.
Нагрузки 120 В не должны превышать 5% КВА
дикая ветвь, или ветвь B, или фаза B, обозначена как вторичная B и отмечена оранжевой точкой. так как оранжевый провод подключается к этой ноге

Читать


Увеличенное изображение
277 480 В Однофазный

С заземлением оборудования


Используйте устройство защиты от перенапряжения AG48013
277 480 Вольт Однофазный
Intermatic AG48013 Всплеск
Домашнее хозяйство электропроводка
120 В, однофазное и 240 В, двухфазное


Целиком защита от перенапряжения для дома
Увеличенное изображение
Intermatic IG1240RC3 от перенапряжения для всего дома протектор/ pdf
Защитить твой бизнес/ Защитить панель автоматического выключателя и цепи 120В и 240В/ Защитите свой безрезервуарный водонагреватель и любой водонагреватель с электроника
Устанавливается непосредственно в панель выключателя/ заменяется после каждого события
Защищает автоматические выключатели, главную панель, электропроводку, электронику, электроприборы
Не защищает телевизоры, подключенные к спутниковой антенне/ для телевизоров используют перенапряжение протектор с коаксиальным разъемом TV

Бытовая электропроводка

Бытовая электропроводка

Описание трехфазных вилок и розеток

Часто спрашивают: «Могу ли я заменить вилку на моей машине на вилку с другим номиналом?»

Ответ: да, вы можете заменить вилку на другую, однако существуют некоторые правила относительно того, какая из них является минимальной номинальной силой тока, которую вы можете установить

Здесь мы говорим о вилках и розетках Австралии и Новой Зеландии, но концепция одинакова в большинстве стран. Проверьте свои местные законы, чтобы быть уверенным.

Давайте проясним терминологию, используемую ниже, чтобы вы понимали, о чем мы говорим.

  • Вилка – конец кабеля со штырьками
  • Розетка — соединение, в которое вставляется вилка, имеет отверстия для контактов и может находиться на конце кабеля генератора или просто на стене здания
  • Нейтральный — трехфазное питание обычно имеет 3 фазы (L1, L2 и L3) и заземление (ближайшее к ключу на вилке или розетке). Обычно трех фаз достаточно для работы портативного оборудования, однако иногда оборудование требует более низкое напряжение для управления.Это более низкое напряжение достигается за счет добавления нейтрального контакта в середине вилки или розетки.
  • 10A, 20A, 32A — это три наиболее распространенных размера трехфазных вилок и розеток, используемых в Австралии. «A» означает максимальный ток, на который рассчитана вилка.
  • 4-контактный, 5-контактный — с каждым из вариантов 10A, 20A, 32A у нас также есть вариант, в котором 5-й контакт добавлен в центре. Сюда подключается нейтральный провод.

В качестве примера возьмем Satellite 650 Standard.

По умолчанию Satellite 650 Standard оснащен 4-контактной вилкой на 10 А.

  • Для Satellite 650 не требуется нейтраль, поэтому он оснащен 4-контактным разъемом. Помните, что 5-контактный разъем нужен только в том случае, если машине требуется нейтраль, а она не нужна.
  • Некоторые генераторы и здания имеют 5-контактные розетки, но кофемолке они не нужны, поэтому у них есть 4-контактная вилка.
  • В Satellite 650 можно установить 5-штыревую вилку, но внутри вилки в любом случае не будет провода к центральному штырьку, так что в этом нет смысла.
  • Если вам нужно установить вилку на 20 А или 32 А, это нормально, потому что машина потребляет меньше, чем они.

Практическое правило для трехфазных машин

  • Вы всегда можете установить заглушки большего размера, чем требует машина, но не меньше.
  • Вы не можете подключить вилку на 10 А к машине, рассчитанной на 12 А.
  • Вы не можете подключить вилку на 20 А к машине, рассчитанной на 21 А.
  • Вы МОЖЕТЕ поставить вилку на 32 А на любую машину с номиналом 32 А или ниже.
  • Если для машины требуется нейтраль, на ней будет шнур с 5 проводами, поэтому в этом случае используйте 5-контактные вилки.
  • Если для машины не требуется нейтраль, у нее будет только 4 провода. Вы можете использовать 5-контактную вилку, но средний контакт будет качаться на ветру и не позволит вам подключить ее к обычной розетке в здании без 5-контактных розеток.

По этой причине некоторые подрядчики оснащают все свои машины током 32 А, чтобы никогда не возникало проблем с соединениями.

Интересный факт.

  • Вилки на 10 А и 20 А имеют одинаковый размер по всему периметру, за исключением того, что вилки на 10 А имеют прорезь внизу, а вилки на 20 А имеют плоскую часть.
  • Это означает, что вилку на 10 А можно вставить в розетку на 20 А, но вилку на 20 А нельзя вставить в розетку на 10 А.

Установка трехфазной электропроводки в доме

Как подключить 3-фазный электрический распределительный щит и потребительский блок в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика электроэнергии и трехфазного распределительного щита.Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в субраспределение. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCB , MCCB , CB , CB , RCD , RCBO RCBO , предохранители, выключатели и т. Д. Используются в качестве контролирующих и защитных устройств в MDB, DB, Sun & Final Sub Circuits . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (3-фазная, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, 4-проводная система) .

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями в трехфазное и однофазное питание.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой трехфазное напряжение между фазами (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.) 120 В, 208 В, 240 В, 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и нейтралью. с помощью надлежащих защитных устройств, например заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д.нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих сообщениях о монтаже однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. д.Так что больше никогда не повторим.

Похожие сообщения:

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные уровни однофазного и трехфазного напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может использоваться для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

  • Три выхода (3 линии) = 208 В
  • Три выхода (3 линии) = 240 В
  • Три выхода (3 линии) = 480 В

я.е.

  • L 1  до L 2 = 208 В, 240 В или 480 В – (3 фазы)
  • L 2  до L 3 = 208 В, 240 В или 480 В – (3 фазы)
  • L 3 от до L 1 = 208 В, 240 В или 480 В – (3 фазы)

Однофазное напряжение в США

  • Горячее к нейтральному = 120 В
  • Горячее к нейтральному = 208 В, (треугольник высокого напряжения)
  • Две горячие = 240 В
  • Горячее к нейтральному = 277 В
  • Горячее к нейтральному = 480 В

я.е.

    • L 1 до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
    • L 2 до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
    • L до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)

Связанные руководства по подключению:

Трехфазные и однофазные системы питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации треугольника высокого плеча (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании и ЕС — IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) следуют той же системе распределения напряжения, что и уровни напряжения в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

  • Фаза к фазе = 400 В
  • Любая фаза к нейтрали = 230 В – (1-Φ)
  • Между тремя фазами = 400 В – (3-Φ)

Т.е.

  • L 1  до L 2 = 400 В – (3 фазы)
  • L 2  до L 3 = 400 В – (3 фазы)
  • L 3 от до L 1 = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

я.е.

  • L 1 до N = 230 В – (1-фазный)
  • L 2 до N = 230 В – (1-фазный)
  • L 3 до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В – IEC – Великобритания и ЕС

Похожие сообщения:

Требования к установке трехфазной проводки

В этом уроке нам потребуются следующие электроустановочные изделия для подключения трехфазного питания в доме.

  • Трехфазный счетчик электроэнергии: 1 №
  • Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
  • Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 Нет
  • Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
  • Однополюсный, 20 А, автоматический выключатель: 6 №
  • Однополюсный, 16 А (20 А в США): MCB: 3 №
  • Однополюсный, 10 А (15 А в США): MCB: 6 №
  • Корпуса распределительных щитов: 3 шт.
  • Соединительная шина для подключения нейтрального кабеля
  • Медные полосы для общего соединения MCB: 3 шт. (сегмент медной шины)
  • Медная полоса Шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка меньше 7.5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок.Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основные электрические схемы ламп, вентиляторов и т. д. (т.е. Подсхемы и заключительные подсхемы) в наших предыдущих постах, поэтому следуйте приведенным ниже шагам, чтобы сделать то же самое, что указано ниже.

  • Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
  • Подсоедините MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем входящим фазам ( R , Y , B ) трехфазного счетчика электроэнергии.(Проверьте цветовой код проводки для различных областей в разделе ниже)
  • Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
  • Теперь соедините УЗО от DP с фазой (линии) и соответствующим нейтральным соединением. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
  • Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рис. ниже.
  • Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

 Нажмите, чтобы увеличить изображение

Рис – Схема установки трехфазной электропроводки

Полезно знать: Вместо трехполюсного MCCB/MCCB можно также использовать четырехполюсный автоматический выключатель или автоматический выключатель .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N для нейтрального положения напечатана на заводской табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. е. заземлению или нейтральной полосе в коробке панели), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или необходимо подключить отдельный щиток потребления или вспомогательный щиток, прочтите предыдущие опубликованные посты о схемах однофазных подключений.

Похожие сообщения:

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки – US-NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на картинку, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и панельная проводка.

Нажмите на картинку, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Нажмите на картинку, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей, розеток и т. д.

Похожие сообщения:

Схемы установки трехфазной электропроводки — Великобритания, ЕС — IEC

Нажмите на картинку, чтобы увеличить

Рис. – Подключение трехфазной распределительной сети в соответствии с цветовым кодом IEC

. Примечание. Для схем подключения NEC и IEC можно использовать одно и то же описание и детали, как указано для приведенного выше общего рис. 1.

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — только 3-Φ нагрузки

Щелкните изображение, чтобы увеличить его

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — нагрузки 1-Φ от источника питания 3-Φ

Нажмите на картинку, чтобы увеличить

Трехфазная, 400 В, разделенная проводка распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ

Нажмите на картинку, чтобы увеличить

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих цепей нагрузки 3-Φ и 1-Φ

Нажмите на картинку, чтобы увеличить

Похожие сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011) в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации.

Как подключить однофазные нагрузки 120 В в однофазной распределительной системе? – NEC – США

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Установка электропроводки трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – МЭК и Великобритания

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль по-прежнему необходима в трехфазной системе, что зависит от конструкции системы. Перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

. Подключение трехфазных точек нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

.

Подключение трехфазной нагрузки 400 В и автоматических выключателей в распределительном щите раздельной нагрузки и потребительском блоке с УЗО.

Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилой/коммерческой зоне.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с RCD

. Цветовые коды трехфазной проводки — IEC и NEC .

Мы использовали Красный для Фаза, Фаза или Горячий , Черный для Нейтраль и Зеленый для Заземления/Заземления на типичной однофазной схеме подключения. Вы можете использовать определенный регион или общепринятые коды в данной местности, например, IEC — Международная электротехническая комиссия ( UK , EU и т. д.).) или NEC (National Electrical Code [ US & Canada ] см. подробный пост о цветовых кодах проводки NEC и IEC , где;

NEC – США:

Трехфазный 208 В и 240 В переменного тока (треугольник высокого плеча):

  • Синий = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Черный = Hot 3 или Line 3
  • Белый = Нейтральный
  • Зеленый с Желтый полосатый или неизолированный проводник = Земля/Земля или Защитное заземление «PG».

Три фазы 277 В и 480 В переменного тока:

  • Желтый = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Коричневый = горячий 3 или линия 3
  • Белый = Нейтральный
  • Зеленый с Желтый полосатый или неизолированный проводник = Земля/Земля или Защитное заземление «PG».

Одна фаза 120 В переменного тока:

  • Черный = Горячий или Линия ,
  • Белый = Нейтральный
  • Зеленый с Желтый полосатый или неизолированный проводник = Земля/Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

  • Черный = Горячий 1 или Линия 1
  • Красный = Горячий 2 или Линия 2
  • Белый = Нейтральный
  • Зеленый с Желтый полосатый или неизолированный проводник = Земля/Земля или Защитное заземление «PG».

Похожие сообщения:

МЭК и Великобритания:

Три фазы 400 В:

  • Коричневый = Фаза 1
  • Черный = Фаза 2
  • Серый = Фаза 3
  • Синий = Нейтральный
  • Зеленый или Зеленый с Желтый Полоса = заземление или провод заземления в качестве защитного заземления (PE).

Одна фаза 230 В переменного тока:

  • Коричневый = Фаза или Линия
  • Синий = Нейтральный
  • Зеленый или   Зеленый с Желтой полосой = Земля/Заземление или Защитное заземление «PE».

Для справки, вот СТАРЫЕ цветовые коды проводки Великобритании (до 2004 г.) , которые все еще применимы в других странах, например, в Индии, Пакистане, ОАЭ, Саудовской Аравии и других арабских странах.

400 В, три фазы

  • Красный = Фаза 1
  • Желтый = Фаза 2
  • Синий = Фаза 3
  • Черный  = Нейтральный
  • Зеленый = Земля или провод заземления.

230 В, однофазный

  • Красный = Фаза
  • Черный  = Нейтральный
  • Зеленый = Земля или провод заземления.

Похожие сообщения:

Общие меры предосторожности и  Инструкции

  • Электричество наш друг и враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель в главном щите или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим деталям во время ремонта или установки.
  • Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
  • Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
  • Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.

Цвета электрических проводов — Фаза 3 США

Стандарт цветового кодирования электрических проводов для трехфазных электрических приложений стандартизирован для облегчения идентификации отдельных фаз проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока неоднократно менялись и различаются в зависимости от региона.Для трехфазного электроснабжения в цепях будет использоваться пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

— Международные цвета проводки
— Цветовые коды проводки США
— Старые и новые цвета проводки Великобритании страны. В США есть свои цвета проводки для электрических цепей: черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока.В Австралии также есть другой стандарт цвета проводки. Новые цвета кабелей для штепсельных вилок в Великобритании теперь согласованы с европейскими цветами силовых кабелей переменного и постоянного тока. Большая часть Европы соблюдает коды цветов электропроводки IEC («Международная электротехническая комиссия») для ответвленных цепей переменного тока.

*США (LV) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 120/208 В переменного тока.

*США (ВН) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 277/480 В переменного тока.

В США цветные коды обычно используются для силовых проводов в «отводных цепях», проводке между последним защитным устройством.

Эти типы цветов проводов обычно используются в домашних и офисных условиях.

Фаза 1 — черный

Фаза 2 — красный

Фаза 3 — синий Нейтраль — белый Земля — зеленый, зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте высоковольтное подключение, для этой фазы провода должны быть маркированы оранжевым цветом. Соединения с высокой ветвью обычно редко встречаются в новых установках.

Промышленные двигатели и оборудование обычно имеют системы более высокого напряжения.Фаза 1 — коричневый Фаза 2 — оранжевый Фаза 3 — желтый Нейтральный — серый Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Очень важно иметь задокументированную систему маркировки проводов для систем высокого напряжения. Этикетки должны содержать информацию о цепи и соответствующую точку отключения для блокировки/маркировки.

Постоянный или постоянный ток обычно используется в аккумуляторных системах и системах солнечной энергии вместо переменного или переменного тока. Положительный (незаземленный) — красный Отрицательный (незаземленный) — черный Заземление — белый или серый

Силовые кабели в Европе и Великобритании идентифицируются по стандартному цветовому кодированию силовых кабелей.



Однофазное и трехфазное питание Пояснение

В электричестве фаза относится к распределению нагрузки. Чем отличаются однофазные и трехфазные источники питания? Однофазная мощность представляет собой двухпроводную цепь питания переменного тока (ac). Как правило, имеется один силовой провод — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом. Трехфазное питание представляет собой трехпроводную цепь питания переменного тока, в которой сигнал каждой фазы переменного тока находится на расстоянии 120 электрических градусов друг от друга.

Жилые дома обычно снабжаются однофазным источником питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное питание. Одно ключевое различие между однофазным и трехфазным питанием заключается в том, что трехфазный источник питания лучше выдерживает более высокие нагрузки. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или отопление, а не большие электродвигатели.

Однофазные системы могут быть получены из трехфазных систем. В США это делается через трансформатор для получения надлежащего напряжения, а в ЕС это делается напрямую.Уровни напряжения в ЕС таковы, что трехфазная система может также служить тремя однофазными системами.

Однофазное и трехфазное питание

Еще одним важным отличием трехфазного питания от однофазного является постоянство подачи питания. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания. Трехфазный источник питания обеспечивает постоянную мощность с постоянной скоростью.

При сравнении однофазного и трехфазного питания трехфазные источники питания более эффективны. Трехфазный источник питания может передавать в три раза больше энергии, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух). Таким образом, трехфазные источники питания, независимо от того, имеют ли они три или четыре провода, используют меньше материала проводника для передачи заданного количества электроэнергии, чем однофазные источники питания.

Разница между трехфазной и однофазной конфигурациями

В некоторых трехфазных источниках питания используется четвертый провод, который является нейтральным проводом.Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, а конфигурация звезда может иметь четвертый, нейтральный провод. Однофазные источники питания также имеют нулевой провод.

Как однофазные, так и трехфазные системы распределения электроэнергии имеют функции, для которых они хорошо подходят. Но эти два типа систем сильно отличаются друг от друга.

Статьи по теме

Узнайте больше об анализаторах качества электроэнергии.

Подключение трехфазного оборудования

Трехфазная электроэнергия является распространенным методом производства, передачи и распределения электроэнергии переменного тока. Это тип многофазной системы, который является наиболее распространенным методом, используемым сетями по всему миру для передачи электроэнергии. Он также используется для питания больших двигателей и других тяжелых нагрузок. Трехфазная система, как правило, более экономична, чем другие, поскольку в ней используется меньше материала проводника для передачи электроэнергии, чем в эквивалентных однофазных или двухфазных системах при том же напряжении.Трехфазная система была введена и запатентована Николой Теслой в период с 1887 по 1888 год.

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), мгновенные пиковые значения которых достигаются в разное время. Принимая за эталон один проводник, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между фазами обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, но при этом поддерживает однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Трехфазный кабель обладает свойствами, которые делают его очень востребованным в системах электроснабжения:

Фазные токи имеют тенденцию компенсировать друг друга, суммируясь с нулевым значением в случае линейной сбалансированной нагрузки.Это позволяет исключить или уменьшить размер нейтрального проводника; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки.

Передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя.

Трехфазные системы могут создавать магнитное поле, которое вращается в заданном направлении, что упрощает конструкцию электродвигателей.

Именно по этой причине он так часто используется в коммерческих и промышленных объектах.Будь то ваш местный гараж, магазин, фабрика или офисный блок, вы чаще всего найдете 3-фазное питание 415 вольт. При работе с этой системой необходимо соблюдать особую осторожность, так как поражение электрическим током от 415 вольт довольно часто может привести к летальному исходу, тогда как 230/240 вольт, без защиты УЗО, в большинстве случаев просто даст вам жесткий ремень.

Третий — самый низкий фазовый порядок, демонстрирующий все эти свойства.

Три фазы обычно обозначаются цветами, которые различаются в зависимости от страны, но в Великобритании они выглядят следующим образом.

Л1 Л2 Л3 Нейтральный Земля / Земля
Великобритания до апреля 2006 г. Красный Желтый Синий Черный Зеленый/Желтый
Великобритания с апреля 2006 г. Коричневый Черный Серый Синий Зеленый/Желтый

У нас работают надежные профессионалы, обученные устранять все аспекты электрических неисправностей.AA Electrical Services является авторитетной компанией по установке, ремонту и техническому обслуживанию, охватывающей юго-восточный регион. Наша команда электриков обеспечит вам техническое обслуживание вашей электроустановки и приборов, а также быстрое и надежное аварийное обслуживание. В соответствии с действующими британскими стандартами наши инженеры-электрики зарегистрированы в NICEIC, аккредитованы по части P и сертифицированы в соответствии со стандартом 17-го издания, сертифицированным Институтом инженеров-электриков (IEE). Это позволяет нам предлагать вам профессиональные услуги на самом высоком уровне.

Описание трехфазного питания | Объяснение трехфазного питания

В этом видео подробно рассматривается трехфазное питание и объясняется, как оно работает. Трехфазную электроэнергию можно определить как общий метод производства, передачи и распределения электроэнергии переменного тока. Это тип многофазной системы, который является наиболее распространенным методом, используемым электрическими сетями во всем мире для передачи электроэнергии.



 Дополнительные ресурсы Raritan


Расшифровка:
Добро пожаловать в этот анимационный видеоролик, в котором кратко рассказывается о трехфазном питании.Я также объясню тайну, почему 3 линии электропередач находятся на расстоянии 120 градусов друг от друга, потому что это важная часть для понимания 3-фазного питания.

Электроэнергия, поступающая в центр обработки данных, обычно представляет собой 3-фазную сеть переменного тока, что означает 3-фазную мощность переменного тока.

Давайте рассмотрим упрощенный пример того, как генерируется трехфазное питание.

Этот пример отличается от того, что я использовал для описания того, как трехфазный двигатель использует мощность. В видео с переменным током мы показали, как вращение магнита вокруг одного провода заставляет ток течь туда и обратно.Теперь мы пропустим магнит через 3 провода и посмотрим, как это повлияет на ток в каждом проводе.

В этом трехфазном примере северный положительный конец магнита направлен прямо вверх на первую линию.

Чтобы упростить объяснение концепции, давайте воспользуемся циферблатом и скажем, что первая линия находится в положении «двенадцать часов». Электроны в линии 1 будут течь к северному полюсу магнита. Что произойдет, если магнит повернется на 90 градусов?

Как мы видели на видео с переменным током, поскольку магнит перпендикулярен линии 1, электроны в линии 1 перестанут двигаться.Затем, когда магнит повернется более чем на 90 градусов, южный полюс магнита приблизится к первой линии, и электроны изменятся на противоположные, что означает, что направление тока изменится на противоположное. Об этом было подробно рассказано в видео о переменном токе. Если вы нажали на это видео, не имея полного представления о переменном токе, сначала просмотрите это видео.

Глядя на диаграмму, вы можете понять, почему я выбрал аналоговый циферблат. Круг равен 360 градусам, и часы делят круг на 12 частей, так что каждый час покрывает 30 градусов круга.Переход от 12 к 3 составляет 90 градусов, а переход от 12 к 4 — 120 градусов.

При 3-фазном электроснабжении медные линии располагаются под углом 120 градусов друг к другу. Итак, когда вы находитесь в положении «четыре часа» в нашем примере, это 120 градусов от первой линии. А положение «8 часов» находится на 120 градусов от положений «4 часа» и «12 часов». 3 линии равномерно распределены по кругу.

Если северный полюс находится ближе к одному из 3-х проводов, то электроны движутся в этом направлении.Чем ближе южный полюс подходит к каждому проводу, тем больше электроны удаляются от южного полюса. В каждой из этих трех линий электроны движутся вперед и назад, но они не всегда движутся в том же направлении или с той же скоростью, что и две другие линии.

Давайте снова посмотрим на пример. Когда магнит вращается, когда северный полюс находится в положении 1 час, он становится перпендикулярным линии 2, поэтому, конечно, электроны перестают двигаться по линии 2. Но они все еще движутся по линии 1, притягиваясь к более близкому северному полюсу, и они двигаются по линии 3, отталкиваясь от южного полюса.Когда северный полюс магнита повернут на 2 часа, на линию 1 и [линию] 2 влияет северный полюс, но южный полюс находится прямо напротив линии 3, поэтому теперь он имеет пиковый ток. В 3 часа магнит перпендикулярен линии 1, поэтому электроны перестают двигаться, но на линию 2 влияет северный полюс, а на линию 3 — южный полюс, поэтому ток течет по линиям 2 и 3.

Будем надеяться , этот пример показывает вам, как в любое время ток всегда течет как минимум по 2 линиям. Он также показывает взаимосвязь между тремя линиями, когда магнит вращается по кругу.Когда магнит движется вокруг циферблата, на каждую из трех линий будет влиять либо северный, либо южный полюс, за исключением случаев, когда магнит перпендикулярен линии.

Давайте сосредоточимся на линии 1. Она достигает своего пикового значения, когда северный полюс указывает на 12-часовую и 6-часовую позиции. Это при нулевом токе, когда северный полюс указывает на 3 и 9 часов. Только 1 из 3 линий всегда находится на пике, но поскольку линий 3, для каждого цикла есть 3 положительных пика и 3 отрицательных пика.В 6 различных положениях на циферблате одна из линий находится на пике. Позиции 12 и 6 — чередующиеся пики линии 1, позиции 2 и 8 — чередующиеся пики линии 3, а позиции 4 и 10 — чередующиеся пики линии 2.

Теперь давайте объясним эти запутанные формы сигналов, которые часто используются для изображения трех фаз. Если вы посмотрите на пример сигнала, вы увидите, что первая линия выделена синим цветом, и она начинается с нуля. Это означает, что магнит перпендикулярен этой линии. Когда магнит движется, вы можете видеть, что ток достигает своего пика.Затем, когда положительный полюс проходит мимо этого провода, ток начинает ослабевать, пока магнит снова не станет перпендикулярным, что приводит к нулевому току. Когда отрицательный полюс начинает приближаться, ток меняет направление и движется в другом направлении к другому пику, прежде чем вернуться к нулевому току. Это завершает 1 полный цикл для этой строки.

Чтобы двумерная диаграмма показывала взаимосвязь между линиями, теперь на ней показан промежуток, который означает время, необходимое магниту, чтобы повернуться на 120 градусов.Это когда красная линия находится на нулевом токе. По мере того, как магнит продолжает вращаться, красная линия будет двигаться к своему пиковому положительному току, а затем вернется к нулю, после чего ток изменит направление. График также показывает, что третья линия начинается при нулевом токе через 120 градусов после второй линии. Итак, если вы посмотрите на эти 3 линии, вы увидите, что, когда одна линия находится на пике, другие 2 линии все еще генерируют ток, но они не в полную силу, то есть они не на пике. Так как электроны текут от положительного пика к отрицательному, ток отображается как текущий от положительных значений к отрицательным.Помните, что положительные и отрицательные стороны не исключают друг друга. Положительная и отрицательная коннотация используется только для описания того, как чередуется ток.

В трехфазной цепи вы обычно берете одну из трех токоведущих линий и подключаете ее к другой из трех токоведущих линий. Одно исключение из этого описано в видео «Дельта против звезды».

В качестве примера возьмем 3-фазную линию 208 вольт. Каждая из трех линий будет иметь напряжение 120 вольт. Если вы посмотрите на график, вы легко увидите выходную мощность любых двух линий.Если одна линия находится на пике, другая линия не находится на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.

Итак, если вам интересно, почему у вас дома есть 110/120 вольт для обычных розеток, но у вас также есть приборы на 220/240 вольт, что дает? Ну, это не трехфазное питание. На самом деле это 2 однофазные линии.

Итак, как рассчитать мощность объединения двух линий в трехфазной цепи? Формула представляет собой вольт, умноженный на квадратный корень из 3, который округляется до 1.732. Для 2 линий по 120 вольт, расчет для этого равен 120 вольт, умноженный на 1,732, и результат округлен до 208 вольт.

Вот почему мы называем это трехфазной цепью на 208 В или трехфазной линией на 208 В. Трехфазная цепь на 400 вольт означает, что каждая из 3 линий несет 230 вольт.

Последняя тема, о которой я расскажу в этом видео: почему компании и центры обработки данных используют 3 фазы?

Прямо сейчас позвольте мне дать вам простой обзор. Для трехфазной сети вы соединяете линию 1 с линией 2 и получаете 208 вольт.В то же время вы [можете] подключить линию 2 к линии 3 и получить 208 вольт. И вы [можете] соединить линию 3 с линией 1 и получить 208 вольт. Если провод способен подавать 30 ампер, то передаваемая мощность составляет 208 вольт, умноженных на 30 ампер, умноженных на 1,732, что дает общую доступную мощность 10,8 кВА.

Для сравнения, для однофазной цепи на 30 ампер с напряжением 208 вольт вы получите только 6,2 кВА. По сути, 3 фазы обеспечивают большую мощность.

Добавить комментарий

Ваш адрес email не будет опубликован.
