ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

   Этот простой металлоискатель доступен для повторения даже начинающими радиолюбителями. В нём нет микроконтроллеров, дорогих и дефицитных деталей — его основа простая микросхема К561ЛЕ5, которая часто используется в различной советской аппаратуре. Сделать его можно в домашних условиях, имея из приборов лишь мультиметр. Схема простого металлодетектора представлена на рисунке:

   Металлоискатель имеет сменные катушки диаметром от 25 до 30см, что позволяет в зависимости от необходимых условий поиска обнаружить мелкие и крупные металлические обьекты.


   Принцип работы традицыонный для приборов такого класса — металлоискатель имеет опорный генератор с частотой 100кгц и чувствительный к металлам генератор на элементе DD1.2 и одной из выносных катушек индуктивности, подключаемых к генератору. К выходу смесителя подключены наушники.


   Для получения большей громкости звука можно добавить простой УНЧ и маленький динамик.
Металлоискатель питается от батареи крона — на 9 вольт. Микросхемы в приборе можно применять К561ЛА7 или К564ЛЕ5. Резисторы МЛТ-0,125, переменный — любой малогобаритный. Конденсатор с3 подстроечный, от любого китайского приёмника. Поисковая обмотка должна содержать такое количество витков:

 — для катушки диаметром 25мм — 150 витков провода ПЭВ-1 0,1;

 — для катушки диаметром 75мм — 80 витков ПЭВ-1 0,2;

 — для катушки диаметром 200мм — 50 витков ПЭВ-1 0,3.


   После изготовления одной из катушек, подключаем её к схеме. Движком резистора и переменым конденсатором С3 добиваемся звука низкого тона в наушниках.


   При приближении катушки к металу, звук в наушниках должен изменить тональность — таким образом происходит определение наличия металлического предмета в поисковой зоне. В качестве корпуса использовал пластмассовую коробку подходящих размеров.

   Форум по металлоискателям

   Форум по обсуждению материала ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ




MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.



SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


Металлоискатель своими руками — 96 фото постройки чувствительного прибора

Металлоискатели или металлодетекторы – это разнообразное семейство измерительных приборов, действие которых основано на отличиях в электромагнитном излучении предметов.

Содержимое обзора:

Использование металлоискателя

Профессиональные высокочувствительные металлодетекторы используются в повседневной работе различных пунктов досмотра, с их помощью ведутся поисковые и дознавательные действия полицейских и спасательных служб.

Огромная армия любителей-кладоискателей по всему миру практикует долгие и неспешные походы с металлоискателями. Иногда такое развлечение приносит доход и даже известность.

В наше время уже налажена индустрия детекторных (распознающих) приборов на все случаи жизни, отличающихся не только по принципам работы, но и широким диапазоном цен и технических характеристик.

Простые магнитные детекторы

Принцип работы простейшего металлоискателя основан на электромагнитной индукции – в приборе находится электромагнитная катушка, которая за счет колебаний и искажений своего поля фиксирует находящиеся поблизости электропроводящие и железо-магнитные материалы, создавая при этом звуковой или визуальный сигнал.

Первый опыт сборки металлоискателя в домашних условиях может стать началом серьезного увлечения: новые конструкторские решения и даже изобретения в этой сфере прикладной радиоэлектроники не исключены даже на любительском уровне.

На схеме показано строение простейшего низкочастотного магнитного детектора.

В производстве металлодетекторов используются сотни различных разработок. Для того чтобы претворить в жизнь одну из них самостоятельно, нужно будет изготовить печатную плату своими руками, закупить необходимые катушки, транзисторы, резисторы, конденсаторы и т.п., и осуществить сборку прибора.

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Оба устройства должны быть из разряда самых дешевых, в приемнике должен быть АМ-диапазон и магнитная антенна, а калькулятор должен при работе излучать импульсные радиопомехи.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

Сборка металлоискателя

  • Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
  • Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
  • Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
  • Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
  • Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Фото металлоискателей своими руками

Обратите внимание!

Обратите внимание!


Как в домашних условиях превратить мультиметр в металлоискатель ? А что

превратить мультиметр в металлоискатель с помощью швабры

Бродя по просторам «интЫрнета» наткнулся на очень простую схему, а точнее методику волшебного превращения любого мультиметра достаточно быстро в неплохой металлоискатель.

Углубившись в тему , я понял что …. Реализовать подобный проект можно даже у себя дома на кухне с использованием легкодоступных и уже имеющихся в своем распоряжении средств. Вся операция по превращению займет около 10-15 минут при условии, что все необходимое было заблаговременно приобретено.

Что понадобится: Мультиметр, Швабра без щетины, Синяя изолента, Моток проволоки.

Разумеется Мультиметр нужен хороший и чем дороже тем лучше!

Выбрав и купив Мультиметр любимой марки, можно поискать Швабру

Швабра должна быть с удобной рукояткой и желательно деревянная, но в крайнем случае подойдет и пластиковая, но без металлических деталей.

Запасы проволоки и синей изоленты должен быть у вас дома (если Вы конечно хозяйственный муж). Но не беда ели нет — всё можно приобрести в интернет магазине воспользовавшись поисковой строкой Яндекс Маркета.

Как сделать металлоискатель из мультиметра?

Сразу берем проволоку с изоляцией (без изоляции не подойдет) и быстренько делаем из нее катушку индуктивности для будущего металлоискателя. Проще всего это сделать при помощи пары гвоздей забитых прямо в швабру. Вбиваем гвозди в дерево на расстоянии в пять дюймов друг от друга, после чего начинаем наматывать на них проволоку по часовой стрелке. Делаем на глаз 150-378 витков. Фиксируем намотку синей изолентой.

Теперь, зачистив концы проводов нашей катушки, подключаем щупы мультиметра. Импровизированный металлоискатель готов!

С конструкцией вроде разобрались, а теперь стоит понять что нужно сделать чтобы мультиметр работал как металлоискатель ?
Специалисты рассказывают и пишут, что необходимо использовать его в режиме прозвонки диодов!
Оказывается в этом режиме устройство подает на щупы переменный ток!!!! а так как полярности у катушки нет, то в ней возникает резонанс !!!

Как только рядом с катушкой появляется металл, меняется ее индуктивность, что в свою очередь замечает мультиметр.
Правда у данной конструкции есть маленький недостаток. Для обнаружения металла катушка не должна оставаться на месте, так как в этом случае на мультиметре всегда будет показание в нуль.

И ТУТ Я ПОНЯЛ — МЕНЯ РАЗВОДЯТ !

Я тщательно перечитал статью и не увидел ни намека на юмор или смайлик означающий, что всё это первоапрельская шутка. Кроме ссылок на статьи аналогичного содержания в этом опусе был призыв СТАВИТЬ ЛАЙКИ и ПОДПИСЫВАТЬСЯ НА КАНАЛ.
Наверное я настолько глуп, что до сих пор не научился выпрашивать лайки и подписки с помощью кнопок, — простите староват однако!

Как любитель «Самодельного творчества», я и сам изготавливал не раз смешные металлоискатели буквально из всего , что попадет под руку — Радиоприемников, Магнитофонов, Лампочек, Контакторов и реле, Герконов и Датчиков Холла, но все эти изделия вполне сносно погут служить примером находчивости и творческого подхода к решению электротехнических задач.
А тут простой , банальный обман!
Удивительно, но в обсуждении (комментариях) мало кто усомнился в правдивости изложения, а ведь есть чему удивиться — Мультик для проверки диодов выдаёт переменный ток !?!?! Где это видано ?

А ведь на самом деле, кабы автор удосужился прочитать оригинал статьи которую он переписал из сети Интернет или хотя-бы призадумался о том — Какой мультиметр можно использовать и в каком режиме — то такой глупости он бы не допустил.

СДЕЛАТЬ МЕТАЛЛОИСКАТЕЛЬ из МУЛЬТИМЕТРА МОЖНО !!!

Для это достаточно знать в каком режиме простые измерительные приборы реагируют на изменения индуктивности катушки.
Конечно есть мультиметры способные измерять индуктивность и , разумеется они будут реагировать на её (индуктивности) изменение при приближении к металлу. Ведь всё так просто!
Зачем было врать про переменный ток в режиме прозвонки диодов и необходимости махать катушкой вдоль металла !?!?

Как в домашних условиях превратить мультиметр в металлоискатель ?

Для этого Вам прежде всего понадобится мультиметр с режимом измерения индуктивности

Далее по плану — Подключите к клеммам для измерения индуктивности готовую катушку , соленоид или даже трансформатор и Ваш металлоискатель готов. При приближении металла индуктивность и показания прибора изменятся и вы их заметите.
А про синюю изоленту и швабру я не шутил — это просто очень удобно — крепить на швабре всевозможные рукотворные самоделки. =)

П.С. И как только вставляют эти кнопки с подписками и лайками ? ума не приложу.

Простой способ сделать металлоискатель. Самый простой металлоискатель. А в качестве отрицательных черт выделяют

В наше время многие люди стараются не покупать металлоискатели, а собирать их своими руками. Как правило, считается, что вещь, сделанная своими руками намного хуже, чем фирменные экземпляры. Практика показала, что качественно выполненный продукт может конкурировать с металлоискателями, выполненными на производстве.

Само собой, что такой аппарат, может быть, будет выглядеть немного хуже по своим эстетическим показателям, но касательно технических данных, он будет конкурентоспособным.

Общие сведения по металлоискателям

Перед тем как начать собирать собственный металлоискатель , нужно узнать принципы его работы и на какие виды может подразделяться подобная техника.

Конструкция

В основном металлоискатели подразделяют на пять типов. Они отличаются по глубине поиска и типу металла. Имеют разнообразные функции, которые упрощают работу, но всё-таки даже при таких отличиях можно выделить некоторые схожие особенности.

Принцип работы

Структура системы металлоискателя только на первый взгляд может показаться сложной. На самом деле, весь процесс — это просто притяжение металлических изделий с помощью намагниченной катушки. В то время как катушка начинает притягивать металлические детали, через неё проходят магнитные волны, а уже после этого раздаётся сигнал.

Стоит отметить, что катушки работают на низких или высоких частотах. Если аппаратура работает на низких частотах, то металлические изделия в основном будут найдены только на глубине четырёх метров . Кроме того, металлоискатель, который работает на низких частотах, может обнаружить только большие по величине образцы, в то время как маленькие металлические детали на поверхности останутся незамеченными. Металлодетектор, который реагирует на высоких частотах, наоборот, находит только мелкие детали на поверхности, при этом не может работать на глубине больше двух метров и искать большие по размеру предметы.

Типовые разновидности

Металлоискатели можно разделить на 5 типов, учитывая устройство, которое отвечает за передачу и получение сигнала.

Как сделать металлоискатель своими руками?

Сделать собственный самодельный металлоискатель не слишком сложно, даже если нет определённых навыков в электрике и в самой системе. На сегодняшний день существует достаточно большое количество металлоискателей, которые можно собрать в домашних условиях. Они отличаются по схемам, которые приходится использовать для создания блока управления, материалами и сложностью сборки.

Как правило, самый сложный металлоискатель собирается по схеме, где необходимо установить в структуру системы сразу два генератора. Это достаточно сложно для новичка. Есть и более простой вид металлоискателя, который можно спокойно сделать в домашних условиях, при этом использовать только подручные материалы.

Корпус

Сборку самодельного металлоискателя нужно начинать с разработки корпуса. Он должен собой представлять простую штангу, которая может быть сварена или соединена крепежами . Фактически определённых рамок корпуса нет. Тут каждый человек может сделать штангу под себя, но важно помнить о некоторых факторах.

В первую очередь, материал, который подбирается для изготовления корпуса, должен быть достаточно прочным, чтобы долгое время выдерживать вес взрослого человека. Кроме того, нельзя забывать и о размерах такой штанги, ведь если неправильно подобрать длину под свой рост, при каждом поиске металлических объектов придётся по несколько минут стоять в согнутом состоянии.

Многие люди упрощают себе задачу по созданию корпуса используя простой костыль, который к тому же имеет сразу и подлокотник. Костыль можно легко подобрать под свой рост, и стоит он не слишком дорого.

Поисковая катушка

Сделать самодельную катушку для поиска достаточно сложно, но можно. Первым делом необходимо приступить к созданию устройства для наматывания катушки. Для начала нужно взять простую доску размером 18 на 18, гвозди и кембрик.

После этого на доске нужно нарисовать ровный круг и вбить по его диаметру не меньше 16 гвоздей , так чтобы они немного выпирали примерно на 2 см. После этого на гвозди устанавливаются кембрики, которые прочно обматываются медной проволокой. В конце работы весь медный круг закрепляется прочно нитками, которые нужно намотать по всему диаметру и обработать эпоксидной смолой.

Надо оставить длиной 4 см вывод, затянуть катушку изолентой и экранировать с помощью фольги. Медный провод нужно облужить длиной 1,25 см и после этого опять намотать его на катушку. Дальше действие повторяется, а, точнее говоря, катушка обматывается изолентой. К выводу катушки ещё нужно будет припаять контактную площадку.

Блок управления

Для создания блока управления потребуется:

Все необходимые детали можно найти в старом приёмнике транзисторного типа. Для сборки блока управления необходимо будет найти подходящий корпус и монтировать все детали.

Схема и катушка соединяются вместе при помощи экранированного провода . Кабельный экран припаивается к выводу катушки, устанавливается изоляция, а кабель фиксируется к корпусу при помощи изоленты.

Заключение

Сделать металлоискатель начального уровня достаточно просто в домашних условиях при помощи подручных средств. Всё что нужно делать, это следовать инструкциям и схемам сборки аппаратуры. В итоге получается модель, которую можно использовать для поиска мелких металлических объектов на глубине до 1 м.

Предлагаю для повторения лично собранный недавно и успешно заработавший простой металлоискатель. Этот металлоискатель работает по принципу «передача-прием». В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. Принципиальная схема была опубликована в журнале Радио.



Схема приёмника МД — второй вариант

Параметры металлоискателя

Рабочая частота — около 2 кГц;
— глубина обнаружения монеты диаметром 25 мм — 9 см;
— железной закаточной крышки от банки — 25 см;
— алюминиевого листа размерами 200×300 мм — 45 см;
— канализационного люка — 60 см.

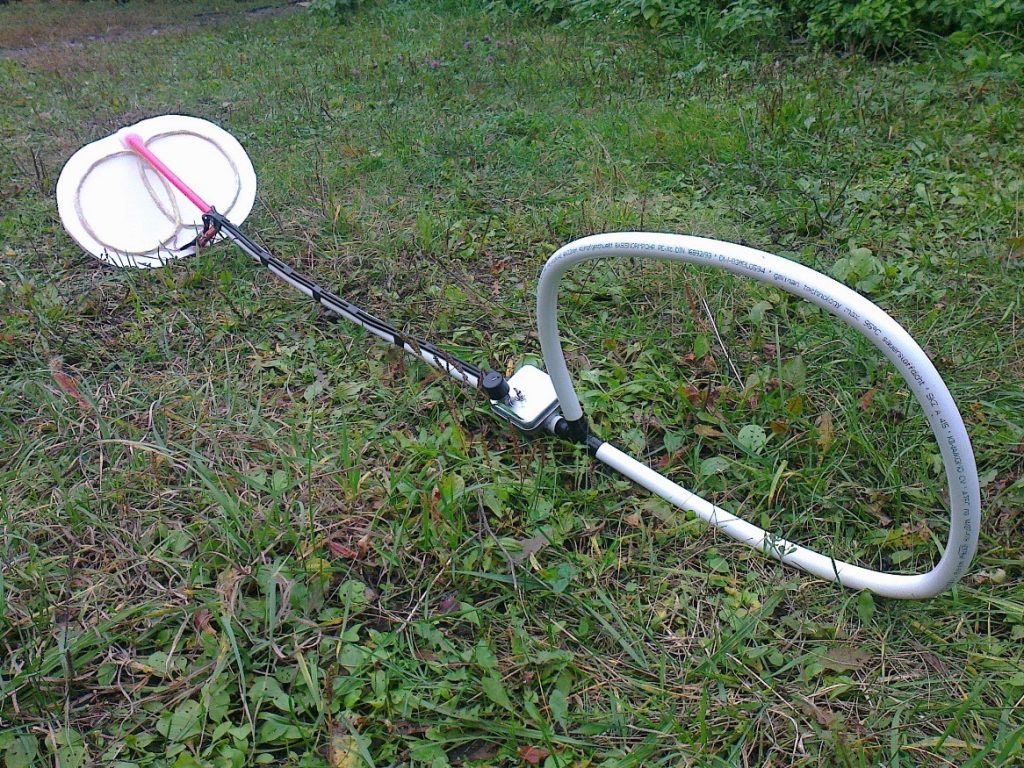

Подключенные к нему поисковые катушки должны быть абсолютно одинакавые по размеру и намотачным даным. Их необходимо расположить так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, примеры катушек приведены на рисунке.

Если катушки передатчика и приемника расположить именно так, то сигнал передатчика в приемнике прослушиваться не будет. При появлении поблизости от этой сбалансированной системы металлического предмета, в ней под действием переменного магнитного поля передающей катушки возникают так называемые вихревые токи и как следствие, собственное магнитное поле, которое наводит в приемной катушке переменную ЭДС.


Сигнал, принятый приемником, преобразуется телефонами в звук. Схема металлоискателя действительно очень проста, но несмотря на это, довольно хорошо работает, да и чувствительность не плохая. Мультивибратор передащего блока можно собрать и на других транзисторах аналогичной структуры.

Катушки металлоискателя имеют размер 200х100 мм и содержат около 80 витков проводом 0.6-0.8мм. Для проверки работы передатчика вместо катушки L1 подключают наушники и убеждаются в том, что при включении питания в них слышен звук. Затем, подключив на место катушку, контролируют ток, потребляемый передатчиком — 5…8 мА.


Приемник настраивают при замкнутом входе. Подбором резистора R1 в первом каскаде и R3 во втором устанавливают на коллекторах соответственно транзисторов напряжение, равное примерно половине напряжения питания. Затем подбором резистора R5 добиваются того, чтобы ток коллектора транзистора VT3 стал равным 5…8 мА. После этого, разомкнув вход, подключают к нему катушку приемника L1 и, принимая сигнал передатчика на расстоянии примерно 1 м, убеждаются в работоспособности устройства.

Небольшая часть людей полагает, что заводские устройства по поиску металлических предметов существенно превосходят самодельные аппараты, но это ошибочное мнение. Если грамотно сделать металлоискатель своими руками и настроить его, то он может превзойти фирменные металлодетекторы. Что, в свою очередь, сэкономит немалую денежную сумму. Но чтобы соорудить самоделку, следует знать принцип действия и конструкцию.

Принцип действия

Прибор обнаруживает металл под землей с помощью электромагнитного поля, которое создает катушка передатчика. Оно начинает взаимодействовать с объектом (практически все металлы являются токопроводящими), вследствие чего образовывается вихревый ток, колеблющий радиоволны катушки металлоискателя. Экранирование на ЭВМ будет улавливать помехи даже тех металлов, которые не проводят электричество, но в том случае, если они обладают электромагнитными свойствами.

Когда оборудование начинает улавливать помехи, то данные сразу поступают на блок управления . Эта деталь детектора производит звуковой сигнал, оповещающий о том, что находка обнаружена. Звук может быть сильным или слабым. Сильный сигнал говорит о том, что предмет находится неглубоко, а слабый, наоборот. На расстоянии 50 см может находиться монета, ее сигнал будет слабым. И с таким же уровнем звукового оповещения на глубине 100 см могут лежать крупные предметы в виде каски, оружия и так далее. Этот фактор обязательно берется во внимание.

Некоторые заводские дорогостоящие модели выводят полученные данные на монитор, их очень сложно соорудить на дому. Детектор «Пират» является самым простым в сборке. Поэтому на его примере можно разобрать процесс сборки самодельного устройства.

Если все-таки не получается сделать металлоискатель в домашних условиях, то можно пойти в магазин и купить фирменный прибор или заказать самоделку у мастеров, занимающихся сборкой на дому. Найти умельцев можно через знакомых или интернет.

Внимание ! Новички, впервые взявшиеся за сборку металлодетектора своими руками, часто путаются в электронике. В результате чего они бросают это занятие, поскольку их пугают формулы, схемы и специальные терминологии. Чтобы соорудить самодельное устройство достаточно вникнуть в суть системы, окунувшись в школьные уроки по физике.

Печатная плата

Одной из самых важных деталей прибора является плата. В дальнейшем на ней будут закрепляться все узлы детектора. Самый оптимальный метод создания платы — это ЛУТ (лазерно-утюжная технология). Изготовление предполагает соблюдение всех этапов, выполнение которых должно происходить в строгом порядке.

Подробное описание сборки схемы на самодельном металлоискателе или как с нуля сделать плату:

Луды дорожек платы являются последним шагом. Раствором ЛТИ-120 обрабатывается вся поверхность.

Припаивание элементов

Изготовленная плата обязательно осматривается. Нужно убедиться, что все линии дорожки отчетливо просматриваются, а отверстия находятся на своих местах. После чего на сделанную плату металлодетектора припаиваются все необходимые элементы:

Самое сложное — это найти усилитель К157УД2. Потому что его уже давно не производят. Поэтому предпочтительнее поискать современные аналоги, подходящие под характеристики советского варианта.

Создание катушки

Для изготовления катушки нужна оправа сечением 20 см. На нее наматываются в среднем 25 витков, однако общее число можно изменять в большую или меньшую сторону. Умельцы советуют подгонять количество проволочной обмотки путем проверки устройства на монете. Может получиться и 23, и 26 виков. Только так определяется самое дальнее расстояние обнаружения мелкого предмета. Желательно применять проволоку ПЭВ толщиной полсантиметра .

После того как мастер определится с количеством проволоки, ее следует с плотным прижимом намотать на оправу. На все самодельные катушки наносится изолированная лента. Не стоит делать толстое защитное покрытие, достаточно одного слоя, чтобы не просматривались витки. Работу с самодельной катушкой можно считать завершенной.

Дополнительная комплектация

Кроме платы и катушки, придется дополнять металлоискатель другими необходимыми принадлежностями, которые значительно улучшат его работоспособность. Опытные знатоки рекомендуют оснастить прибор следующими устройствами:

  1. Сигнальный динамик. Его можно снять с обыкновенного радио. Важное условие: он должен обладать сопротивлением 8 Ом. В целях экономии лучше приобрести портативный вариант китайского производства.
  2. 2 потенциометра, их мощность должна быть разной. Одна модель 10 кОм, а другая — 100 кОм. Устранить помехи практически невозможно, поэтому придется их максимально минимизировать. Для этих целей послужит экранированный провод, соединяющий катушку и схему. Работать металлодетектор должен от питания 12 В не меньше.
  3. Стабилизатором напряжения L7812 усиливается устойчивость электрической микросхемы. Он монтируется на входе.
  4. Каркас для детектора. Он монтируется из любых материалов, имеющихся под рукой. Однако для удобности лучше воспользоваться ПВХ трубой длиной 5 м. Они часто используются для прокладки трубопроводных линий. Еще понадобится купить несколько перемычек. На верхней части устанавливается полукруглая подставка для руки. Потом надо найти герметичную пластмассовую коробку, в которую поместится плата. После этого она монтируется выше середины штанги.
  5. Для запитки системы подойдет батарея от шуруповерта. Плюс состоит в том, что аккумулятор имеет малый вес и длительную работоспособность.

Важно! Весь скелет и остальные детали металлоискателя не должны быть металлическими. Их присутствие может исказить электромагнитное поле. Лучше отдать предпочтение пластику.

Настройка и проверка

Первым делом на детекторе потенциометрами настраивается чувствительность . Нужно добиться равномерного потрескивания. Настраивать желательно на мелком объекте. Сделанный металлоискатель своими руками в домашних условиях должен обнаружить его на расстоянии 30 см. Советский рубль он покажет на глубине 45 см. Более крупные предметы улавливаются с расстояния 100 см.

На очень большой глубине аппарат не сможет найти монеты и подобные мелки железки. Опытные кладоискатели, конечно, способны по звуку приблизительно понять параметры обнаруженного предмета , но тип различить нереально. Новичок в таком случае очень часто будет натыкаться на гвозди и другие ненужные железки.

Сделать металлоискатель своими руками не слишком сложно. Самодельные модели отлично подходят для тренировок начинающим кладоискателям. На них можно получить много опыта и даже важную находку. К тому же на покупку приспособления не придется тратить денежные средства. А после оттачивания навыков можно купить профессиональный детектор с монитором, который будет выискивать даже монеты на большой глубине.


Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики:
— Потребляемый ток 30-40 мА
— Реагирует на все металлы дискриминации нет
— Чувствительность 25 миллиметровая монета — 20 см
— Крупные металлические предметы — 150 см
— Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм

Вот список необходимых деталей


Схема самого металлоискателя

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал



Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше


Распечатываем эскиз платы на простой бумаге


Вырезаем под ее размер кусок текстолита.


Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий


Вот как должно получиться.


Далее берем любую дрель или сверлильный станок и сверлим отверстия


После сверления, нужно прочертить дорожки. Можно сделать это через , или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.


В помеченных красным местах, ставим перемычки:


Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.


Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм


Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.


Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.


По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.


Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

Число кладоискателей неуклонно растёт. И хоть всё уже давно перекопано, остаются такие энтузиасты, которые желают попытать своё счастье и отправляются на очередной поиск золота, элементов старины или монет. Это не странно, ведь сама процедура обладает своеобразной атмосферой и доставляет каждому участнику массу незабываемых эмоций. Достаточно зарядить аккумуляторы, выехать подальше от города, сделать пару первых взмахов катушкой и дождаться звукового сигнала о находке. Вот он, секрет хорошего настроения каждого кладоискателя.

В настоящее время существует большой выбор приборов для поиска металлов. В продаже несложно найти модели стоимостью меньше сотни долларов. Но кроме этого, есть и дорогие изделия, которые продаются по цене свыше 1000 долларов. Есть ли смысл покупать новичку такое дорогое устройство? Конечно, нет. Чем дороже прибор, тем сложнее он в настройке. Естественно, начинающий копатель не сможет разобраться со всеми возможностями такого изобретения, не обладая соответствующим опытом и минимальными навыками. А может попытаться сделать простой металлоискатель своими руками? Ведь это вполне выполнимая процедура и она под силу каждому желающему.

Как сделать металлоискатель своими руками

Перед тем как сделать простой металлоискатель в домашних условиях, следует разобраться с принципом его работы .

Металлоискатель (металлодетектор, сканер металлов и т.д.) представляет собой специальный прибор для быстрого определения металлических объектов под землей. На рынке доступно несколько разновидностей таких изобретений, которые отличаются характеристиками и возможностями. В большей степени, ключевые отличия заключаются в глубине обнаружения и удобстве эксплуатации. Естественно, чем глубже «видит» прибор, тем дороже он будет стоить.

Принцип действия базируется на использовании закона магнитного притяжения объектов. Устройство генерирует магнитное поле и отправляет его в конкретную область под землей. Если там находится какой-либо предмет с металлическими свойствами, сигнал отображается от него и возвращается обратно, оповещая кладоискателя о находке.

Чтобы соорудить высокочастотный инструмент необходимо собрать качественный командный блок . В его качестве используется ноутбук или радиоприемник, на котором максимальная частота АМ. Предварительно убедитесь, что волна «чистая» и на ней нет никаких радиостанций.

Следующий шаг подразумевает создание головки для поиска, которую несложно изготовить из тонкого фанерного листа. Вырезаем два круга в диаметре 15 и 10 сантиметров и плотно закрепляем их между собой.

Затем нужно вырезать палочки из дерева, чтобы расположить кольца параллельно друг к другу. Эмалированным медным проводом необходимо обмотать пластину, сделав 10-15 витков. После этого подделку можно прикрепить непосредственно к самому блоку. Запускаем самую высокую частоту. Если процедура выполнена успешно, можно будет услышать негромкий сигнал. Для более чёткого воспроизведения лучше использовать внешний динамик или наушники. Выполнить монтаж металлоискателя по такой инструкции очень просто. К тому же, в Сети можно скачать обучающие видео и схемы для выполнения действия.

Металлоискатель своими руками: схема

Найти схемы простого металлоискателя с поддержкой дискриминации очень просто. Чтобы сделать прибор, необходимо запастись:

Для изготовления катушки с диаметром 90 миллиметров, нужно обмотать медной проволокой круги из картона, сделав 250 витков. Если речь идёт о катушке в диаметре 70 мм, то здесь придётся сделать от 290 витков. В результате удастся получить 10 мГн.

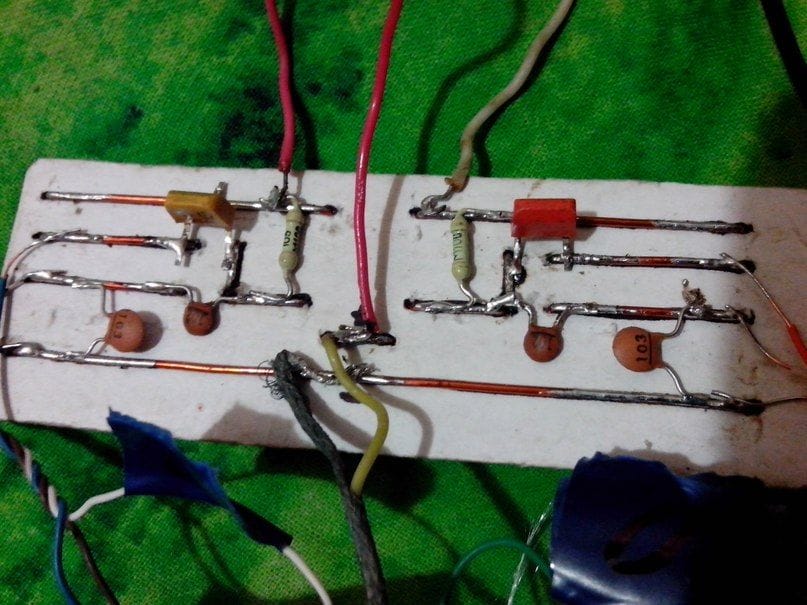

После того как вы соберете схему, необходимо убедиться в её работоспособности. После этого можно приступить к изготовлению печатной платы, куда будут установлены все остальные элементы металлоискателя.

Следующий этап подразумевает подготовку ручки. Её можно сделать из картона, вырезав три одинаковых заготовки в виде бумеранга. В ручке необходимо вырезать отверстия для аккумуляторов, после чего три отдельных часто можно зафиксировать между собой клеем. Также следует вырезать место для кнопки включения и выключения. После прикрепления схемы, батарейки и выключателя, можно завершить изготовление катушки.

Металлоискатель своими руками из DVD -дисков

Изготовить простой металлоискатель своими руками можно с помощью двух дисков CD и DVD . Инструкция отличается особой простотой и не нуждается в применении дополнительных схем или сложных инструкций. Всё, что потребуется для изготовления, это:

Калькулятор. Неважно какой тип такого устройства попадётся вам под руки. Можно взять самую простую и дешевую модель ;

  1. Наушники;
  2. Аккумулятор «Крона»;
  3. Клей и моток изоленты;

Последовательность действий при создании металлодетектора из DVD-дисков:

  • Берём наушники и отрезаем штекер.
  • Затем нужно зачистить 10-сантиметров изоляционного провода и разделить на два, чтобы получить две пары проводов;
  • После этого следует прикрепить по одному проводу из пары на диске. Если вы используете односторонний диск, закреплять нужно на пишущую сторону;
  • Фиксируем провода изолентой, а остаток «голой» части соединяем с аккумулятором, к контактам плюс и минус.
  • На следующем этапе нужно тщательно заизолировать оголённый кабель;
  • К поверхности CD -диска плотно прикрепляем заранее включенный и заряженный калькулятор;
  • Затем на него нужно поместить DVD -диск, а на конечном этапе обмотать конструкцию с помощью изоленты;
  • На конечном этапе необходимо зафиксировать батарейку «Крону» на поверхности диска;

Вот и всё, схема самого простого, но очень эффективного металлоискателя готова. Остаётся протестировать её в реальных условиях и убедиться, что всё работает без сбоев. Конечно же, искать монеты на глубине полметра с таким прибором не удастся, но всё же, для домашнего использования он вполне подойдёт.

Металлоискатель «Пират» своими руками

Среди самодельных металлоискателей особо большим спросом пользуется вариант под названием «Пират» . Пират представляет собой импульсный металлодетектор, который построен на простой и доступной схеме. В конструкции применяется несколько маленьких элементов и небольшая катушка. Если оснастить устройство катушкой в диаметре 280 мм, то оно сможет «видеть» монеты на глубине до 20 сантиметров. Крупные металлические предметы прибор найдёт и на полутораметровой глубине.

Название «Пират» (PIRAT) походит от разработчиков схемы – PI – обозначает принцип действия, а RAT – является сокращенным обозначением «Радио Скот» – сайта разработчиков.

Самодельный прибор «Пират» не способен дискриминировать металлы. Но для поиска крупных объектов вполне сойдёт. Особенно ценится такой прибор среди начинающих искателей металла. Всё определяется простотой использования и неплохими результатами поиска. Найти схемы и купить комплектующее для создания «Пирата» можно на любом рынке или в магазине деталей для радиоприемников и прочего радиооборудования. Для изготовления такого прибора необязательно обладать высоким уровнем подготовки.

В конце концов, можно с уверенностью заявить, что собрать металлоискатель своими руками в домашних условиях вполне реально. Для этого следует изучить подробные инструкции и разобраться со схемой изготовления. Важно понимать, что самодельные приборы не подойдут для более серьёзных поисков, например, монет или антикварных вещей небольшого размера. Это объясняется небольшим радиусом действия. В любом случае, изготовление металлоискателя своими руками позволит создать весьма неплохой прибор, который сгодится для обретения начальных навыков настоящего кладоискателя.

как из эхолота сделать металлоискатель

как из эхолота сделать металлоискатель


Для просмотра нажмите на картинку









Читать далее


Смотреть видео












































































































































как из эхолота сделать металлоискатель

Схемы металлоискателей MD4U
Как из мультиметра сделать металлоискатель за 5 минут
Металлоискатель своими руками — 12 принципиальных схем
Металлоискатель своими руками – 3 варианта от разных мастеров
Вперёд, на поиски клада! Как сделать мощный металлоискатель в домашних условиях своими руками
Поиск металлических предметов в воде с помощью эхолота
Как сделать металлоискатель своими руками в домашних условиях? ?? | Схема +Видео

«Сделать на коленке» или «с помощью кочерги» — обиходные выражения среди умельцев-самодельцев. А этот набор деталей с его уникальными универсальными свойствами хорошо годится как для начинающих радиолюбителей.
Ниже смотрите видео про как из эхолота сделать металлоискатель и выскажите свое мнение об этом в отзывах к статье. Качество видео: DTVRip. Чтобы дать правильный ответ на вопрос Как из эхолота сделать металлоискатель нужно посмотреть видео. Подробные инструкции помогут вам решить ваши проблемы.
С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция п.
Вы думаете это не реально сделать за 5 минут полноценный металлоискатель? Сейчас ваши представления будут разрушены. Наверняка почти у каждого есть дома китайский мультиметр, не обязательно такой как на фото, любой подобный подойдет.
Каждый из нас в душе надеется найти клад. Ведь это сразу решит уйму финансовых проблем. В интернете то и дело проскакивает видео, где счастливые кладоискатели делятся своей удачей со всем миром. Неизменным атрибутом таких видео является металлоискатель.
Металлоискатель своими руками — как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике. Металлоискатель по схеме Н. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мульт.
Обзоры разновидностей устройств, описание принципов работы. Металлоискатель является очень полезным устройством для людей, которые ищут интересные металлические предметы в поле, например, монеты, украшения или простой металлолом. Настоящие сокровища часто прячутся в земле, о чем свидетельствуют результаты археологических исследований. Профессиональное оборудование можно просто купить.
Можно сделать вывод, что эхолот для металла можно эффективно применять при проведении поисковых работ, особенно с устройствами, имеющими режим бокового обзора. Что выбрать: экшн-камера или видеорегистратор? Как выбрать картплоттер с эхолотом? Одними из самых распространенных видов активного отдыха являются водные путешествия и рыбалка – по прибрежным морским зонам, рекам и озерам… Хорошо Различия между однолучевыми, двулучевыми и беспроводными эхолотами.
Собираем металлоискатель “Пират” своими рукамиПлюсы и минусы самодельного импульсного металлоискателя “Пират”Подборка видео о том, как сделать металлоискатель своими руками дома с нуля.

Как быстро собрать металлоискатель из китайского мультиметра


Представим распространенную проблему: вам необходимо найти арматуру в стене, а металлоискателя нет под рукой. Как бы невозможно это ни казалось, но металлоискатель для таких целей можно сделать самому всего за 5 минут, без преувеличения.
Основой нашему прибору послужит обычный китайский мультиметр, который есть почти у каждого. Модель или марка значения не имеют.

Понадобится


  • Мультиметр, если нет закажите на Али Экспресс — http://ali.pub/59olb8
  • Проволока эмалированная медная 0,3 мм.

Также понадобится: трубка для поисковой штанги, скотч, термоусадка, клей, кусок деревяшки.

Изготовление металлоискателя


В деревянную рейку вкручиваем 2 самореза на расстоянии 15 см. Наматываем на них 60 витков провода.

Вывинчиваем саморез, снимаем намотку, формируем круг.

Берем трубку и сверлим отверстие от края на расстоянии 2-3 см.

Болгаркой делаем пропил.

Вставляем катушку и фиксируем деревянным чопиком.

Чтобы катушка не крутилась, сажаем на клей.

Берем мультиметр, отрезаем щупы, зачищаем провода на концах.

Подключаем к выводам обмотки, надеваем термоусадку и обдуваем феном.

Скотчем приматываем мультиметр и провода к к шанге.

Металлоискатель готов к работе.

Как пользоваться. Испытания на местности


Мультиметр устанавливаем в режим «звуковой прозвонки» она же проверка диодов.

Изначально индикатор уходит за пределы и показывает высокое сопротивление.
Производим поиск.

Как только в поле зрения катушки появится металл, то ее индуктивность будет изменятся. В результате чего на индикаторе отобразится значение.
Пробуем выкопать находку.


Промоем в воде.

Нашелся небольшой слиток с включенным в него металлом.

Совет по настройке: Чтобы увеличить чувствительность, можно смотать пару витков с катушки, тогда порог срабатывания будет выше. Но в этом случае изначально могут быть высокие значения, которые будут уменьшаться при поиске металлов.
Рекомендация по поиску: мультиметр не измеряет индуктивность катушки, а лишь реагирует на всплески изменения токов в проводнике. Поэтому, для точного поиска катушка всегда должна находится в движении. Если металл попал в нее и стоит без движения, то прибор показывает высокие значения, как только движение началось, металлоискатель стал «видеть» металл.

Смотрите видео


Глубинный металлоискатель своими руками

Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.

Блок: 1/4 | Кол-во символов: 229
Источник: https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html

Начнем с механических конструкций глубинных рамок для металлоискателя

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Блок: 2/3 | Кол-во символов: 1557
Источник: http://www.miriskateley.com/glubinnyj-metalloiskatel-svoimi-rukami

Простой металлоискатель своими руками

Приветствую, Самоделкины! Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце

Читать далее

Блок: 2/15 | Кол-во символов: 250
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

  1. «приёмо-передача»;
  2. индукционные;
  3. импульсные;
  4. генераторные.

Устройство металлодетектора

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Принцип работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три

  1. общего пользования;
  2. средний класс;
  3. профессиональное оборудование.

Блок: 2/8 | Кол-во символов: 1868
Источник: https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

  1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
  2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
  3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
  4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
  5. Резисторы по 0,25 Вт: 10 ом – один.
  6. Резисторы по 0,5 Вт: 390 ом – один
  7. Резисторы 1 Вт: 220 ом – один.
  8. Резисторы переменные: 10 к –один, 100 к – один,
  9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
  10. Диоды: 1N4148 — два, 1N4007 – один.
  11. Микросхемы: К157 УД2, NE555.
  12. Панели для каждой из них.

Детали для металлоискателя

Из инструментов при выполнении работ понадобятся:

  • Паяльник, олово, специальный припой, прочие принадлежности для пайки.
  • Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
  • Материалы для производства печатной платы.

Блок: 3/5 | Кол-во символов: 1243
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html

Quasar ARM — обновление прошивки

Quasar ARM — это один из самых популярных металлодетекторов, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого прибора выносят

Читать далее

Блок: 3/15 | Кол-во символов: 248
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели:

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка, а в верхней части – электронный блок с элементом питания.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности.   Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв. мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов, пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий:

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из древесины;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат, как правило, не требует настройки, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть здесь.

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований:

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем, например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы.
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Блок: 3/6 | Кол-во символов: 6122
Источник: https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy

Этапы сборки металлоискателя

Процесс сборки глубинного металлоискателя своими руками включает в себя следующие этапы:

На первом этапе необходимо собрать электронную часть, а именно блок управления.

Пошагово процесс выглядит так:

  • Вырезка текстолита необходимого размера.
  • Подготовка рисунка печатной платы и его перенесение непосредственно на плату.
  • Подготовка травильного раствора. В его состав входят соль поваренная, электролит и пероксид водорода.
  • Травление платы и просверливание технологических отверстий.
  • Лужение платы при помощи паяльника.
  • Далее наступает самый важный этап в сборке блока управления. Это подбор, поиск и припаивание деталей непосредственно на плату.
  • Наматывание пробной катушки. Существует несколько вариантов ее намотки. Наиболее простой вариант – использовать провод ПЭВ размером 0,5 и намотать его 25 витков на подходящей оправе с диаметром около 19-20 см.

Это интересно:как собрать дома простой металлоискатель.

Лучшим вариантом будет спаять все напрямую, а уже после окончания наладки подобрать необходимые разъемы и переходники. Скрутки лучше не делать, это оказывает отрицательное влияние на чувствительность прибора.

Вторым неплохим вариантом будет сделать такое кольцо из провода витой пары. Понадобится около 2,5 – 2,7 м провода.

Для достижения максимальной чувствительности необходимо выполнить следующие действия:

  1. Намотать 25 витков провода.
  2. Провести тест, отрезая небольшие куски провода и наблюдая за повышением чувствительности.
  3. Необходимо проделывать это до тех пор, пока чувствительность не начнет снижаться.
  4. Подсчитать число витков, намотать окончательный вариант катушки, добавив 1-2 витка. Таким образом, достигается максимальное значение чувствительности.

По окончании основных работ, блок управления, катушка и остальные детали закрепляются на своих местах на штанге. Металлоискатель можно включать и проверять.

Блок: 4/5 | Кол-во символов: 1837
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Вот какие особенности  модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Блок: 4/6 | Кол-во символов: 1298
Источник: https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy

Как сделать своими руками металлоискатель «Терминатор 3»: подробная инструкция

Модель «Терминатор 3» давно пользуется популярностью среди радиолюбителей, и за много лет существования прибор получил много усовершенствований. Предлагаем пошаговую инструкцию, как самому сделать металлоискатель в домашних условиях. Прибор отличается низким энергопотреблением, возможна настройка на поиск определённых типов металла и неплохие глубинные характеристики.

Внешний вид электронного блока управления

Инструменты

Перед тем как сделать самодельный металлоискатель, нужно подготовить следующие инструменты:

  • паяльник или паяльная станция;
  • припой, олово, канифоль;
  • пассатижи, круглогубцы, бокорезы;
  • набор отвёрток;
  • ножовка по металлу;
  • осциллографии и другие контрольно-измерительные приборы.

Набор инструментов для радиолюбителя

Схема, подбор деталей и монтажная плата

Для изготовления блока управления необходимо сделать монтажную плату, на которой будут размещаться все необходимые радиокомпоненты. Схему, представленную ниже, нужно перенести на гетинаксовую пластину с покрытием из медной фольги и изготовить монтажную плату таким же образом, как описано выше в статье для металлодетектора «Пират». Размер схемы должен быть в пределах 104×66 мм, а заготовка для платы на 10 мм больше с каждой стороны.

Принципиальная схема металлоискателя «Терминатор 3»Перечень необходимых радиодеталейПечатная плата металлоискателя

Как подготовить печатную плату для металлоискателя подробно расскажем в пошаговой инструкции:

Катушка металлоискателя

Это, собственно, самая чувствительная часть прибора. Она отвечает за сканирование пространства под землей. Рассмотрим этапы создания простой катушки для металлоискателя:

Иллюстрация Описание процесса
На куске фанеры очерчиваем два круга, соответствующих диаметрам катушек – внутренне и наружной. Вбиваем по периметру окружности гвозди.

Диаметр внешней обмотки TX должен быть в пределах 200 мм. Катушка делается из двух сложенных проводов. Наматываем на гвозди 30 витков.

Перевязываем обмотку по окружности нитками. Вытаскиваем гвозди, полученную катушку покрываем лаком, и после того как он высохнет, обматываем изолентой и фольгой.

Точно таким же образом изготавливаем внутреннюю обмотку RX, которая в два раза меньше TX и содержит 48 витков проволоки.

Помещаем катушки в корпус и проводим распайку проводов, которые будут присоединены к блоку управления.
Вот так будет выглядеть готовая рамка металлоискателя.

Самодельный металлоискатель: подробное описание схемы сборки и настройка

Подробно этапы сборки платы и основные элементы металлоискателя мы рассматривали ранее, сейчас нам предстоят самые последние и ответственные шаги: сборка корпуса и настройка прибора.

Предлагаемое видео поможет с настройкой металлодетектора.

Блок: 6/8 | Кол-во символов: 2722
Источник: https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Схема глубинного металлоискателя

Она довольно проста, несмотря на кажущуюся сложность. Состоит металлодетектор из двух частей – принимающей и передающей. Основным устройством является генератор передатчика высокой частоты. Две рамочных антенны, одна из которых служит передатчиком сигнала, вторая приемником. Они должны располагаться строго под углом 90 градусов друг к другу для предотвращения улавливания сигналов генератора приемной антенной. При нахождении предмета из металла, магнитное поле, создаваемое генератором, подвергается искажению, и впоследствии улавливается принимающей антенной. В данном случае масса металлического предмета используется как источник излучения, отправляя производимую энергию на принимающую антенну.

Схема приемника металлодетектора

В передающее устройство входит тиристор мощностью от 0,25 до 1 Вт, генератор звука частотой 200 Гц. При нахождении металлического предмета оператор слышит звук частотой 200 Гц, сила которого зависит от величины найденного предмета и расстояния до него.

Детекторный приемник, контур колебаний которого реагирует на частоту 120 кГц, и состоящий из двух диодов. Усилителем может служить абсолютно любой генератор низких частот, которой можно найти в старом радиоприемнике. Достаточно усилителя на транзисторах в количестве 5-6 штук. Также используется транзистор в качестве усилителя тока для стрелочного прибора, позволяющий измерить уровень принимаемого сигнала. То есть, в составе прибора есть два вида индикаторов – визуальный и акустический. Частота работы настроена таким образом, чтобы не мешать работе приемника сигнала.

Схема передатчика

Блок: 2/5 | Кол-во символов: 1606
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html

Металлоискатель на Arduino Pro Mini. Переработка глубинника Колоколова-Щедрина по принципу «Прием-передача»

Переработка схемы глубинника Колоколова-Щедрина. Отличия от оригинальной схемы: 1. Кварцевого генератора на микросхеме к561.. и кварце на 32 кГц- НЕТ. Сигнал 32 кГц дает Ардуино Про Мини. 2. Схемы

Читать далее

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Dmitrij Электроника / Металлоискатели 10-08-2017, 15:04

7.44 из 10

Блок: 5/15 | Кол-во символов: 766
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Блок: 6/6 | Кол-во символов: 1118
Источник: https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy

Простейший металлоискатель на микросхеме К176ЛА7

Из этой статьи вы узнаете, как можно сделать очень простой металлоискатель из почти подручных материалов. Не смотря на всю свою простоту, металлоискатель работает, он может найти монету на глубине до

Читать далее

Dmitrij Электроника / Металлоискатели 10-08-2017, 14:11

9.33 из 10

Блок: 6/15 | Кол-во символов: 356
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Собираем металлоискатель сами

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не столь больших знаний для сборки. Уникальность металлоискателя в том, что он имеет не круглую катушку, как в

Читать далее

Dmitrij Электроника / Металлоискатели 7-08-2017, 23:16

6. 5 из 10

Блок: 7/15 | Кол-во символов: 325
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Особенности собранного своими руками металлоискателя со схемой дискриминации металлов

Металлоискатели с простой схемой позволяют обнаруживать скрытые предметы, но для того чтобы узнать, какие именно, придётся поработать лопатой. Вместо золотой монеты или военной каски, можно найти всего лишь кусок трубы и потратить на это много времени. Чтобы облегчить задачу поисковикам, детекторы стали оснащаться дискриминаторами, которые позволяют различать тип металла и пропускать различный мусор. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

В профессиональных металлоискателях используются дискриминаторы с выделением диапазона. Используемые в подобных приборах микропроцессорные системы позволяют запрограммировать устройство на реагирование только на определённые группы металлов. Дискриминация полезна на замусоренных участках, но снижает глубину обнаружения на 10−20%.

Металлоискатель своими руками: схема на золото

Блок: 7/8 | Кол-во символов: 1235
Источник: https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Металлоискатель Tesoro Eldorado

Рассмотренный ниже прибор является довольно мощным металлоискателем, он способен обнаружить монету в 25 мм на глубине порядка 30-ти см, а максимальная глубина обнаружения, по заявлению автора,

Читать далее

Dmitrij Электроника / Металлоискатели 7-08-2017, 17:24

2.0 из 10

Блок: 8/15 | Кол-во символов: 332
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Простой и чувствительный металлоискатель на двух осцилляторах

Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него

Читать далее

Блок: 9/15 | Кол-во символов: 282
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Простой металлоискатель из подручного материала своими руками

Приветствую всех Самоделкиных! Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube — канал « Iskander AP ». Исходным источником для данной

Читать далее

Dmitrij Электроника / Металлоискатели 26-05-2016, 12:52

7.58 из 10

Блок: 10/15 | Кол-во символов: 366
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Один из простых металлоискателей с дискриминатором «Megatron»

Этот металлоискатель был разработан на основе уже известного устройства «Терминатор Про». Основным его преимуществом является качественная дискриминация, а также малое потребление тока. Также сборка

Читать далее

Dmitrij Arduino / Металлоискатели 26-05-2016, 11:57

7.33 из 10

Блок: 11/15 | Кол-во символов: 369
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Металлоискатель в виде перчатки на базе Arduino

Читать далее

Dmitrij Электроника / Металлоискатели 14-05-2016, 21:39

8.28 из 10

Блок: 12/15 | Кол-во символов: 162
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Металлоискатель «Бабочка»

Металлоискатель построен на принципе срыва синхронизации двух катушек. Именно из-за такой интересной конструкции, внешне напоминающей бабочку, устройство и получило такое название. Самоделка проста в

Читать далее

Dmitrij Электроника / Металлоискатели 28-04-2016, 20:30

9.0 из 10

Блок: 13/15 | Кол-во символов: 341
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на

Читать далее

Dmitrij Электроника / Металлоискатели 28-04-2016, 19:36

6.67 из 10

Блок: 14/15 | Кол-во символов: 356
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Очень простой и надежный металлоискатель на микросхеме К561ЛА7

Поиск кладов, древних реликвий и прочих интересных вещей для многих является довольно таки востребованным видом хобби, наряду с рыбалкой или охотой. Этот вид отдыха также можно считать активным, а

Читать далее

Блок: 15/15 | Кол-во символов: 273
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Кол-во блоков: 31 | Общее кол-во символов: 31501
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://zakonoma. net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html: использовано 4 блоков из 5, кол-во символов 5098 (16%)
  2. http://www.miriskateley.com/glubinnyj-metalloiskatel-svoimi-rukami: использовано 2 блоков из 3, кол-во символов 2742 (9%)
  3. https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 1781 (6%)
  4. https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html: использовано 3 блоков из 8, кол-во символов 5825 (18%)
  5. https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html: использовано 2 блоков из 4, кол-во символов 2973 (9%)
  6. https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy: использовано 4 блоков из 6, кол-во символов 8656 (27%)
  7. https://USamodelkina.ru/jelektronika/metalloiskatel/: использовано 13 блоков из 15, кол-во символов 4426 (14%)

лучших металлодетекторов на 2021 год по версии Money

Конечно, вы можете случайно наткнуться на потерянное сокровище. Но если вы действительно заинтересованы в поиске монет, драгоценностей и даже серебра и золота, которые прячутся на пляже, под водой или на лесной тропе, вам понадобится хороший металлоискатель.

Возможно, вы видели, как кто-то использует одно из этих устройств, которые издают таинственный набор тонов, когда оно перемещается по земле.Но как работают металлоискатели?

Металлоискатель посылает сигнал на определенной частоте в область под пластиной устройства, и любые металлические предметы поблизости передают сигнал детектору. Эта информация преобразуется в детектор, излучающий разные звуки, которые указывают на разные виды металла.

Современные металлодетекторы оснащены дисплеем на блоке управления, чтобы помочь вам лучше интерпретировать звуки, исходящие от устройства, и избежать выкапывания ненужных предметов.Хотя не все дисплеи отображают одинаковую информацию, они часто предоставляют такие детали, как общая глубина предметов, содержание в них железа и их электропроводность. Более низкая проводимость указывает на наличие железа, тогда как более высокая проводимость может сигнализировать о более ценных металлах, таких как серебро или золото.

К другим общим функциям металлодетекторов относятся: возможности усиления или «приглушения» сигналов железа, чтобы можно было игнорировать или специально идентифицировать объекты с высоким содержанием железа; балансировку грунта, помогающую нивелировать любые помехи сигнала от сильно минерализованной почвы; и, в случае некоторых специальных детекторов золота, настройки дискриминации, которые помогают устранить помехи от горячих камней и других металлов и минералов, которые можно найти поблизости.

Большинство детекторов не могут вести поиск дальше 8 дюймов почвы из-за того, что используются довольно низкие частоты (7–18 кГц). Но некоторые модели, используемые для поиска золота (да, в этих холмах еще есть золото!), могут проникать глубже. Они используют гораздо более высокие частоты, чтобы воспользоваться преимуществами высокопроводящих свойств золота.

Руководство по покупке металлодетектора

Металлоискатель может иметь множество нюансов. Если вы хотите использовать его в качестве хобби, обязательно обратите внимание на следующие основные функции при покупке устройства:

.

• Предустановленные режимы.Металлоискатели работают, производя специфические шумы всякий раз, когда вы сканируете область с металлическими предметами. Существуют дополнительные настройки, которые могут помочь вам точно настроить сигнал, чтобы найти именно те предметы, которые вы ищете. Но если вы только начинаете, может быть трудно найти правильный баланс. Несколько предустановленных режимов вашего металлоискателя (например, «ювелирные изделия», «монеты» и т. д.) могут помочь вам найти золото — буквально или метафорически — намного быстрее.

• Настройки дискриминации.Металлодетекторы можно запрограммировать на игнорирование «попаданий» нежелательных предметов, если вы научитесь распознавать специфические сигналы, которые они производят. Эти настройки дискриминации могут иметь решающее значение при охоте в областях, заполненных малоценными предметами, такими как язычки от брелоков, обертки из фольги и другой мусор, который будет отвлекать вас от ваших основных целей.

• Железо настройки звука. Различные производители металлодетекторов включают в себя некоторую форму функции «железного звука», которая поможет вам избежать присутствия железа и сосредоточиться на более ценных целях.Например, версия торговой марки Garrett на самом деле называется Iron Audio, и она усиливает сигналы железа. Другие производители предлагают вариант маскировки железа, который помогает вам просеивать зараженные железом области и находить более ценные металлы.

Лучшие металлоискатели

1.

Выбор редактора: Garrett AT Pro Metal Detector

Хороший металлоискатель начального уровня включает в себя функции и настройки, которые помогут вам сразу приступить к работе.Эти модели обычно лучше всего работают только в одном типе среды (пляж, пресная вода, соленая вода, пустынная местность). Таким образом, вскоре вы можете обнаружить, что ищете другое устройство, чтобы расширить диапазон поиска. AT Pro сочетает в себе удобство использования с более продвинутыми функциями, а также может работать практически со всеми типами местности, на которой вы можете искать.

Эта модель оснащена общими функциями, такими как предустановленные режимы поиска, Iron Audio и цифровая функция идентификатора цели Garrett, которая помогает идентифицировать материалы в диапазоне от 0 до 99.Он также может похвастаться более высокой частотой поиска 15 кГц, что позволяет ему находить материалы с более высокой точностью и даже идентифицировать золотые самородки при определенных обстоятельствах.

Наиболее примечательной особенностью, однако, являются две настройки звука (Стандартный и Профессиональный), которые по сути являются переключением между основными тонами, которые можно услышать при использовании стандартных металлодетекторов, и «профессиональным» звуковым режимом, который обеспечивает более тонкую последовательность тонов в зависимости от на каких материалах вы обнаруживаете.В отличие от многих менее продвинутых моделей Garrett, AT Pro позволяет выполнять ручную балансировку грунта, что помогает точно настроить параметры поиска в сильно минерализованной почве, например на пляжах с морской водой.

Эта модель обычно стоит около 700 долларов, что является довольно значительным расходом. Тем не менее, новички со свободными средствами и другие охотники за сокровищами, желающие улучшить свою игру, сочтут AT Pro надежной долгосрочной инвестицией.

2. Лучший по низкой цене: металлоискатель Garrett ACE 400

Металлоискатель может быть веселым и полезным (читай: прибыльным) хобби, хотя ему, безусловно, нужно учиться.В основном это означает сортировку бесполезных находок, прежде чем вы получите какое-либо действительно ценное сокровище. К счастью для тех, кто хочет начать работу, Garrett ACE 400 имеет множество функций, которые устраняют большую часть догадок.

Он поставляется с пятью предустановленными режимами обнаружения, которые помогут вам нацеливаться на определенные предметы: монеты, драгоценности, реликвии, «нулевой диск» (все металлы) и пользовательскую настройку, которая найдет предметы, которые вы, возможно, нашли раньше, и не обязательно упадут в других предустановленных категориях. Он также включает в себя функцию цифрового идентификатора цели, которая отображает электропроводность обнаруженных предметов по шкале от 0 до 99, а также напечатанную эталонную шкалу в верхней части дисплея.

Еще одной важной особенностью является функция Iron Audio, которая позволяет вам находить ненужные железные цели и избегать выкапывания ненужных предметов. В качестве приятного бонуса ACE 400 очень легкий (всего 2,9 фунта), что означает, что его могут использовать даже дети.

Его основным недостатком является отсутствие ручной балансировки грунта, которая помогает вам точно настроить поиск в сильно минерализованной почве (подумайте: пляжи с морской водой или земля, полная природных металлов).Тем не менее, это хороший вариант для большинства новичков, которые захотят освоить основы поиска металла, прежде чем пытаться справиться с такими техническими настройками.

3. Лучший вездеход: Minelab CTX 3030

Если вы серьезно относитесь к поиску металла, вам понадобится машина, которая может работать в любых условиях, а также обеспечивать максимально точные показания. Minelab CTX 3030 — несомненно, один из лучших металлоискателей для любой ситуации.

С точки зрения базовой функциональности, его многочастотная функция позволяет ему производить более четкие сигналы от объектов, спрятанных глубоко под землей, даже за пределами 8 дюймов, где большинство стандартных детекторов начинают испытывать трудности. Эта функция также означает, что вы сможете получать различные сигналы от нескольких элементов одновременно, что поможет быстро определить, стоит ли текущая область поиска вашего времени.

Эта модель имеет предустановленные режимы поиска, в том числе стандартные для других детекторов, такие как монеты и реликвии, а также режимы пляжа, серебра и большого количества мусора. Есть пять дополнительных слотов пользовательского режима, поэтому вы можете дополнительно настроить параметры поиска. ЖК-дисплей CTX 3030 предоставляет обширную справочную информацию о вашем поиске, такую ​​как глубина предмета, электропроводность и содержание железа.

В частности, это устройство имеет функцию GPS, которая автоматически регистрирует районы, которые вы искали ранее, и позволяет вам точно указывать их на компьютерной карте, даже предлагая возможность добавлять заметки и изображения к предыдущим поискам.В результате легко вести подробные журналы поиска. Однако высокая производительность и множество функций имеют свою цену, но даже за 2500 долларов серьезные энтузиасты металлодетекторов, безусловно, могут оправдать свои деньги.

4. Лучший для подводной съемки: Minelab Excalibur II

Металлоискатели

— довольно универсальные машины. Многие модели могут даже погрузиться в воду на глубину до 10 футов во время поиска. Однако, если вы хотите погрузиться глубже, вам понадобится более прочное и мощное устройство, чтобы компенсировать все помехи, которые создает под водой. Excalibur II отвечает всем требованиям.

Хотя в нем отсутствуют некоторые удобные для новичков функции, которые есть во многих моделях, такие как предустановленные режимы поиска, Excalibur II был создан для работы в сложных условиях. Он включает в себя многочастотную функцию Minelab, которая одновременно посылает сигналы на 17 различных частотах, а также функцию Iron Masking, которая автоматически устраняет шум от мусорных целей.Только сочетание этих двух функций позволит вам находить монеты, реликвии и многое другое гораздо быстрее.

Главная особенность этой модели заключается в том, что она может погружаться под воду на глубину до 60 метров, что позволяет совмещать поиск металла с погружением и открывает больше возможностей для поиска вещей. Он также отлично работает вне воды и способен обрабатывать сильно минерализованные почвы, поскольку он был построен с учетом глубоководных условий.

Поскольку это такая мощная машина, которая работает практически везде, она довольно дорогая.Вы можете легко ожидать, что заплатите не менее 1500 долларов за совершенно новую модель.

5. Лучше всего для поиска золота: водонепроницаемый металлоискатель Nokta Gold Kruzer

Хотя времена старожилов, вооруженных кирками и одетых в длинные кальсоны, давно прошли, добыча золота сегодня жива и процветает. Специализированные металлодетекторы значительно облегчают задачу поиска золотых самородков. Nokta Gold Kruzer — это мощное устройство, которое может помочь вам найти большие и маленькие золотые самородки в труднопроходимой местности с высоким уровнем помех.

Что делает этот прибор особенно полезным для поиска золота, так это его рабочая частота 61 кГц, которая помогает легче идентифицировать золотые самородки с высокой проводимостью. Он также поддерживает четыре различных режима работы, которые позволяют вам вносить коррективы в различные среды и обстоятельства: относительно чистая почва с небольшим вмешательством, местность, полная горячих камней, и местность, полная других металлов и минералов, которые могут нарушить сигналы, которые производит золото. и «микро» режим для областей, усыпанных мелкими, легко маскируемыми кусочками золота.

Gold Kruzer также обладает высокой устойчивостью к атмосферным воздействиям, поэтому он идеально подходит для мест, где внезапный дождь или пыльная буря могут прервать поиск. Также доступны такие функции, как предустановленные режимы и настройки дискриминации, общие для других металлоискателей, что делает его пригодным для всех типов поиска металлов, хотя поиск золота остается его сильной стороной.

Еще от денег:

Лучшая защита водосточных желобов за ваши деньги, по мнению кровельщиков и специалистов по благоустройству дома

Лучшие грили и коптильни за ваши деньги, по мнению профессионалов барбекю

Лучшие электроинструменты за свои деньги, по мнению профессионалов по благоустройству дома

Как работают металлодетекторы | HowStuffWorks

Менее распространенная форма металлоискателя основана на импульсной индукции (PI).В отличие от VLF, системы PI могут использовать одну катушку как передатчик и приемник, или они могут иметь две или даже три катушки, работающие вместе. Эта технология посылает мощные короткие всплески (импульсы) тока через катушку провода. Каждый импульс генерирует кратковременное магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому скачку. Этот всплеск длится несколько микросекунд (миллионные доли секунды) и заставляет другой ток проходить через катушку.Этот ток называется отраженным импульсом и является чрезвычайно коротким, всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется. Типичный металлоискатель на основе PI посылает около 100 импульсов в секунду, но это число может сильно различаться в зависимости от производителя и модели, от пары десятков импульсов в секунду до более тысячи.

Если металлоискатель находится над металлическим объектом, импульс создает в объекте противоположное магнитное поле. Когда магнитное поле импульса схлопывается, вызывая отраженный импульс, магнитное поле объекта увеличивает время, необходимое для полного исчезновения отраженного импульса.Этот процесс работает примерно так же, как эхо: если вы кричите в комнате, где всего несколько твердых поверхностей, вы, вероятно, услышите лишь очень короткое эхо или не услышите его вообще; но если кричать в помещении с большим количеством твердых поверхностей, эхо длится дольше. В металлоискателе PI магнитные поля от целевых объектов добавляют свое «эхо» к отраженному импульсу, заставляя его длиться немного дольше, чем без них.

Цепь отбора проб в металлодетекторе настроена на контроль длины отраженного импульса.Сравнивая его с ожидаемой длиной, схема может определить, не вызвало ли другое магнитное поле более длительное затухание отраженного импульса. Если затухание отраженного импульса длится более чем на несколько микросекунд дольше, чем обычно, вероятно, ему мешает металлический предмет.

Схема выборки отправляет крошечные слабые сигналы, которые она отслеживает, на устройство, называемое интегратором . Интегратор считывает сигналы со схемы дискретизации, усиливает и преобразует их в постоянный ток (DC).Напряжение постоянного тока подключается к звуковой цепи, где оно преобразуется в тон, который металлодетектор использует для индикации обнаружения целевого объекта.

Детекторы на основе PI не очень хороши в различении, потому что длины отраженных импульсов различных металлов нелегко разделить. Тем не менее, они полезны во многих ситуациях, в которых металлоискатели на основе ОНЧ могут иметь трудности, например, в местах с высокопроводящим материалом в почве или в окружающей среде.Хорошим примером такой ситуации является разведка соленой воды. Кроме того, системы на основе PI часто могут обнаруживать металл намного глубже в земле, чем другие системы.

Какие металлы нельзя обнаружить металлоискателем?

Если вы когда-нибудь интересовались поиском сокровищ, вы, вероятно, уже видели металлоискатели. Хотя они могут показаться надежным способом найти ценные сокровища, лежащие под землей, у них есть свои ограничения.

Читайте дальше, чтобы узнать, что такое металлодетекторы, как они работают и металлы, которые они не смогут обнаружить.

Что такое металлоискатель?

Металлодетекторы представляют собой электронные устройства, в которых используется большая катушка провода, известная как передающая катушка, и вторая катушка провода, также называемая приемной катушкой, которая предупреждает вас о наличии закопанных металлов, издавая звук.

Однако металлоискатели не могут найти все, что лежит под землей.

Металлы, которые нельзя обнаружить

Металлоискатели работают на электромагнетизме. Это означает, что они излучают электромагнитные поля и прислушиваются к любым волнам, исходящим от предметов с электропроводностью.

Металлодетекторы с трудом обнаруживают такие металлы, как нержавеющая сталь, которые имеют очень плохую электропроводность. Нержавеющая сталь имеет низкую магнитную проницаемость, что означает, что она не производит достаточно сильный сигнал, чтобы его можно было обнаружить. Другие предметы, которые не могут обнаружить металлодетекторы, включают:

  • Драгоценные камни
  • Бумагу
  • Жемчуг
  • Кость
  • Каменные фигуры

Металлы, которые легче всего найти металлоискателям2

5 Детекторы найти из-за их магнитных свойств.Если металл проводящий, то шансы, что детектор его обнаружит, высоки.

Использование функции различения

Металлодетекторы нельзя настроить на поиск точных типов металлов и сплавов. Однако есть одна функция, которую вы можете использовать, чтобы избежать обнаружения нежелательных элементов.

Металлодетекторы поставляются с настройкой дискриминации, позволяющей различать металлы. Поскольку разные металлические предметы имеют свой характерный фазовый сдвиг, можно определить разницу между ними.Серебряные десятицентовики обычно вызывают больший фазовый сдвиг, чем, например, алюминий.

Обменяйте свой лом драгоценных металлов

Если во время следующей охоты за сокровищами вам случится найти какие-либо драгоценные металлы, такие как золото или серебро, обязательно обменяйте их на переработчике, таком как Manhattan Gold & Silver. Наши выплаты быстрые, справедливые и основаны на последних ценах лондонского фиксинга.

Как сделать схему металлоискателя?

Металлоискатель — это обычное устройство, которое используется для проверки людей, багажа или мешков в торговых центрах, квартирах, коридорах и т. д., чтобы гарантировать, что человек не перевозит какие-либо металлы или запрещенные предметы, такие как оружие, бомбы и т. д. на.Металлодетекторы определяют близость металлов. На рынке можно увидеть множество типов металлоискателей. К ним относятся ручные металлодетекторы, проходные металлодетекторы, металлоискатели для наземного поиска и т. д.

Схема металлодетектора

Простую схему металлодетектора можно изготовить дома в небольшом масштабе. В этом проекте мы собираемся сделать простую схему металлоискателя с использованием датчика приближения. Все используемые компоненты очень просты и легко доступны на рынке.

Как спроектировать схему металлоискателя с использованием TDA0161?

Теперь, когда мы знаем, что мы будем делать в этом проекте, давайте начнем собирать дополнительную информацию, составив полный список компонентов и предварительно проведя краткое исследование.

Шаг 1: Сбор компонентов

Лучший способ начать любой проект — составить список компонентов и провести краткое изучение этих компонентов, потому что никто не захочет застревать на середине проекта только из-за отсутствующий компонент. Список компонентов, которые мы собираемся использовать в этом проекте, приведен ниже:

Шаг 2: Изучение компонентов

Теперь, когда мы знаем основную концепцию этого проекта, а также у нас есть полный список компонентов, переместите сделайте шаг вперед и кратко изучите некоторые основные компоненты, которые будут использоваться при создании схемы.

TDA0161 ИС датчика приближения представляет собой ИС датчика приближения. Он производится компанией STMicroelectronics. Используется для обнаружения металлических предметов. Он выполняет эту задачу, обнаруживая небольшие изменения в потерях высокочастотных вихревых токов. С помощью схемы с вечной настройкой микросхема TDA0161 работает как генератор. Выходной сигнал определяется изменением тока питания. Это означает, что ток будет высоким, когда металлический предмет находится рядом с катушкой, и ток будет низким, если рядом с катушкой нет металлического предмета.Микросхема TDA0161 состоит из 8 выводов. Эта микросхема поставляется в двухрядных корпусах.

TDA0161

2N2222 Транзистор: Это самый известный биполярный транзистор NPN. Этот транзистор в основном используется для переключения и усиления. Основная причина его известности заключается в низкой стоимости, небольшом размере и способности выдерживать большие значения тока по сравнению с аналогичными небольшими транзисторами. Обычно этот транзистор может работать с высоким номинальным током до 800 мА. Этот транзистор состоит из кремния или германия.В процессе усиления входной аналоговый сигнал подается на его коллектор, а выходной усиленный сигнал поступает на базу. этот аналоговый сигнал может быть голосовым сигналом.

2N2222

Veroboard — хороший выбор для создания схемы, потому что единственная головная боль — разместить компоненты на Vero-board, просто припаять их и проверить непрерывность с помощью цифрового мультиметра. Как только схема будет известна, обрежьте плату до приемлемого размера. Для этого положите доску на коврик для резки и, используя острое лезвие (надежно) и соблюдая все меры предосторожности, несколько раз надрежьте груз сверху и снизу вдоль линейки (5 или несколько раз), проходя по отверстия.После этого разместите компоненты на плате вплотную, чтобы сформировать компактную схему, и припаяйте контакты в соответствии с соединениями схемы. В случае какой-либо ошибки попробуйте отпаять соединения и припаять их снова. Наконец, проверьте непрерывность. Выполните следующие шаги, чтобы создать хорошую схему на Veroboard.

Veroboard

Зуммер представляет собой своего рода электронный звуковой коллектор с согласованной структурой. Он обычно используется в качестве голосового устройства в электронных устройствах, таких как ПК, принтеры, копировальные машины, механические устройства оповещения, электронные игрушки, автомобильные электронные гаджеты, телефоны и т. д..В этом проекте мы собираемся использовать зуммер для подачи сигнала тревоги при извлечении контакта из основной цепи.

Зуммер

Шаг 3: Блок-схема

Блок-схема

Три основных элемента схемы металлодетектора: LC-схема , Датчик приближения , выход Зуммер и светодиод. Цепь LC состоит из параллельного соединения конденсатора и катушки медного провода.

Когда катушка обнаружит металл вблизи своей поверхности, она активирует датчик приближения, который затем отправит сигнал на выходную цепь, включит светодиод и подаст звуковой сигнал.Таким образом, в основном в LC-цепи , когда материал той же частоты приближается к медной катушке, он начинает резонировать. Это начнет заряжать конденсатор. Конденсатор и катушка индуктивности будут заряжаться попеременно в LC-цепи. Когда конденсатор будет полностью заряжен, заряд будет передан катушке индуктивности, а когда заряд на конденсаторе почти приблизится к нулю, он будет получать заряд от катушки индуктивности. Этот процесс повторяется снова и снова.

A Датчик приближения — это датчик, который используется для обнаружения n объектов без какого-либо физического контакта. Принцип работы ИК-датчика и датчика приближения одинаков. Он также излучает сигнал и ничего не показывает на выходе, пока не произойдет какое-либо изменение в отраженном сигнале. На рынке доступно так много типов датчиков приближения, что мы используем тот, который посылает выходной сигнал при обнаружении металлического предмета.

Шаг 4: Работа схемы

Поскольку теперь у нас есть вся необходимая информация об используемых компонентах и ​​работе схемы, давайте сделаем еще один шаг вперед и начнем понимать основную работу схемы металлоискателя.

Основной частью схемы металлоискателя является параллельная конфигурация конденсатора и катушки индуктивности. Эта LC-цепь помогает датчику приближения колебаться с определенной частотой. Когда любой металлический предмет с любой резонансной частотой приближается к катушке индуктивности, в соответствии с законом электромагнитной индукции в катушке будет индуцироваться индуцированный ток за счет взаимной индукции. Это изменит сигнал, проходящий через катушку к датчику приближения.

Потенциометр представляет собой переменный резистор, значение которого можно изменять.Он используется в этой схеме для изменения значения LC-цепи. Следует иметь в виду, что значение датчика приближения следует проверять, когда рядом с катушкой нет металлических предметов. Если рядом с катушкой находится металлический предмет, значение датчика приближения будет изменено, потому что в LC-цепи будет другой сигнал.

Теперь измененный сигнал в катушке отправляется на датчик приближения. этот датчик рассмотрит этот сигнал и отреагирует соответствующим образом. Если сигнал около 1 мА, это означает, что рядом с катушкой нет металлических предметов.Если ток почти больше 8 мА, это означает, что рядом с катушкой находится металлический предмет.

Итак, когда на выводе датчика приближения высокий уровень, на транзистор подается положительное напряжение, и он посылает сигнал на включение светодиода и зуммера.

Шаг 5: Сборка компонентов

Теперь, когда мы знаем основную работу, а также полную схему нашего проекта, давайте двигаться дальше и начать делать оборудование для нашего проекта. Следует иметь в виду, что схема должна быть компактной, а компоненты должны располагаться так близко друг к другу.

  1. Возьмите доску Veroboard и протрите ее сторону медным покрытием скребком.
  2. Теперь поместите компоненты осторожно и достаточно близко, чтобы размер схемы не стал слишком большим.
  3. Осторожно выполните соединения с помощью припоя. Если при подключении была допущена какая-либо ошибка, попробуйте распаять соединение и снова правильно припаять соединение, но в конце концов соединение должно быть плотным.
  4. После того, как все соединения будут выполнены, проведите проверку непрерывности.В электронике проверка непрерывности — это проверка электрической цепи, чтобы проверить, течет ли ток по желаемому пути (что это определенно полная цепь). Проверка непрерывности выполняется путем подачи небольшого напряжения (соединенного со светодиодом или создающей помехи деталью, например, пьезоэлектрическим динамиком) над выбранным путем.
  5. Если тест на непрерывность проходит успешно, это означает, что цепь выполнена в соответствии с требованиями. Теперь он готов к испытаниям.

Схема будет выглядеть так, как показано на рисунке ниже:

Схема цепи

Преимущества

Поскольку у каждого проекта есть свои плюсы и минусы, некоторые преимущества и недостатки этой схемы металлоискателя перечислены ниже.

  1. Бесконтактный детектор IC Схема металлодетектора на основе TDA0161 представляет собой очень простой и маломасштабный проект, который можно очень легко сделать дома. Таким образом, его можно использовать в домах, офисах, на рабочих местах и ​​т. д. для поиска мелких металлических предметов, например, железных гвоздей, серебряных или золотых украшений и т. д.
  2. Поскольку этот датчик приближения работает правильно, нет необходимости использовать микроконтроллера.

Недостатки

Так как это небольшая самодельная схема металлоискателя, основным недостатком его схемы является проблема с дальностью обнаружения.Для этой схемы расстояние от металлического предмета до катушки цепи металлоискателя должно быть не менее 10 мм.

Области применения

Существует несколько применений металлодетектора. Некоторые из них перечислены ниже.

  1. Металлодетекторы используются на входе в места, где необходима безопасность. Это будет использоваться для обнаружения любого вредоносного оружия.
  2. Металлодетекторы используются для обнаружения серебра, железа, золота и т. д.
  3. Поскольку этот проект выполнен в небольшом масштабе, его можно использовать дома для обнаружения небольших металлических предметов, таких как железные гвозди и т. д.

Простой чувствительный металлоискатель своими руками

Это модифицированная версия известного российского импульсного индукционного металлоискателя «ПИРАТ», на этот раз выполненная с помощью Arduino Nano, что значительно упрощает его производство.

Обнаруживает металлическую монету на расстоянии 15 см и более крупный металлический предмет на расстоянии 40 см и более. Это относительно хороший результат, учитывая его простоту.

Импульсная индукция (PI) Металлоискатель использует одну катушку в качестве передатчика и приемника.Эта технология посылает мощные короткие всплески (импульсы) тока через катушку провода. Каждый импульс генерирует кратковременное магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому скачку. Этот всплеск длится несколько микросекунд и заставляет другой ток проходить через катушку. Этот ток называется отраженным импульсом, и он очень короткий, всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется.Если кусок металла попадает в диапазон силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и фазы указывает на размер и расстояние до металла, а также может использоваться для различения черных и цветных металлов.

Устройство очень простое и легкое в изготовлении и содержит несколько компонентов:

— Микроконтроллер Arduino Nano

— Мощный транзистор Mosfet

— Операционный усилитель

— Несколько резисторов и конденсаторов

— Поисковая катушка

И светодиоды 900 и Зуммер для индикации

Похожий металлоискатель я показывал в одном из своих предыдущих видео, но в качестве индикатора он использовал смартфон и нуждался в очень частой калибровке.В отличие от него, это автономное устройство, которое самокалибруется путем сброса Arduino. Для питания устройства используются два последовательно соединенных литий-ионных аккумулятора. На этот раз детектор намного проще в эксплуатации, так как имеет световую и звуковую индикацию. Приближение к объекту увеличивает частоту и интенсивность свечения светодиода. Поисковая катушка имеет диаметр 20 см и содержит 25 витков изолированного медного провода сечением 0,3 -0,5 мм кв.

Металлоискатели: действительно ли работают самодельные детекторы?

Введение

Самодельные металлодетекторы бывают разных типов и изготавливаются с использованием различных принадлежностей для металлодетекторов . Наиболее распространенными, однако, являются:

  1. Металлоискатель с радио и калькулятором
  2. Детектор, изготовленный с использованием катушки

Большинство людей задают вопрос, можно ли установить их функциональность. Металлоискатели, сделанные своими руками, изготавливаются с использованием дешевых и легкодоступных деталей, если они еще не находятся в нашем распоряжении. Функциональность детектора полностью зависит от компонентов, из которых он состоит. Когда мы подвергаем сомнению механику аксессуаров для металлоискателя , мы на самом деле ставим под сомнение механику деталей, из которых они состоят.

В этой статье я рассмотрю основные части простого самодельного металлоискателя и объясню, что в этой части может привести к тому, что металлоискатель сработает или выйдет из строя.

Эпоха радио и калькулятора

Согласно sciencebuddies.org, металлоискатель с радио и калькулятором может не работать, потому что радио и калькулятор, использованные при изготовлении детектора, слишком новые. Новые радиоприемники представляют собой более цифровую версию своих предшественников. Цифровое радио получает свою промежуточную частоту от схемы делителя, а аналоговое радио получает свою частоту от схемы генератора.Схема генератора с большей вероятностью из двух взаимодействует с тактовым чипом калькулятора, который регистрирует возмущение радиочастоты, когда поблизости находится металл.

Калькулятор может быть слишком новым для работы в том смысле, что он работает на солнечной энергии. Делая самодельный детектор своими руками, вы хотите использовать калькулятор, работающий от батареек. Это связано с тем, что калькуляторы на солнечных батареях потребляют меньше энергии при использовании по сравнению с калькуляторами на батарейках.Хотя это качество может быть эффективным при обработке чисел, оно гораздо менее эффективно при поиске сокровищ. Калькулятор с батарейным питанием послужит лучшим металлическим щупом и настоятельно рекомендуется для использования в этом проекте. Однако это не означает, что оборудование должно быть старым физически, просто оно должно быть технологически старым.

В металлоискателе с радио и калькулятором калькулятор работает как металлоискатель, а радио работает как выходное устройство, которое сообщает нам, когда обнаружен металлоискатель.Калькулятор может обнаружить металл; но в некоторых случаях радио не усиливает находку, потому что оно, вероятно, слишком старое и перестало функционировать должным образом. При изготовлении этого гаджета рекомендуется использовать оборудование, которое все еще находится в хорошем состоянии. Само собой разумеется; хорошо функционирующие части делают хорошо функционирующий гаджет.

Процесс изготовления катушки: не торопитесь и делайте это правильно

То, что это самодельное изделие, не означает, что оно не может быть сделано тщательно. Наши металлоискатели иногда не работают из-за способа изготовления катушки.Катушка является наиболее важной частью детектора (в детекторах, где используется катушка). Провод, который мы используем при изготовлении катушки, представляет собой медную проволоку меньшего диаметра.

Настоятельно рекомендуется использовать медную проволоку, так как она имеет низкое сопротивление. Поэтому при использовании гаджета не будет много тока. Медь также является чрезвычайно хорошим проводником электричества.

Диаметр мал для эффективности. Меньший диаметр проводит ток быстрее, чем большой диаметр.

Медь принадлежностей металлоискателя следует вращать повторяющимися концентрическими кругами.При изготовлении витка нужно стараться укладывать каждый виток как можно ближе к предыдущему. Чем плотнее упакована катушка, тем лучше она проводит заряд. Кроме того, постарайтесь расположить их как можно аккуратнее и не накладывать друг на друга.

Кроме того, витки медной проволоки должны быть как можно

ле. В источниках есть ссылка на обучающее видео, в котором графически объясняется хороший способ изготовления катушки. Если вы не знаете, как начать работу с металлоискателем, нажмите здесь.

ВЫБЕРИТЕ БОЛЬШИЕ И ДОЛГОСРОЧНЫЕ БАТАРЕИ

Использование аккумуляторов с большей силой тока обеспечит более высокое питание гаджета. Чем выше мощность, тем шире радиус действия металлоискателя. Наиболее эффективными батареями, которые мы можем использовать, являются батареи типа D. Они дают большой ток при низком сопротивлении, что делает их идеальными для такого проекта.

Кроме того, они плохо разряжаются, что является недостатком некоторых других типов батарей, которые мы используем. Убедитесь, что поблизости действительно есть металлические элементы.Иногда металлоискатели, которые мы производим, могут быть чрезвычайно эффективными;

Поблизости очень мало металла. Это отправляет лучших из нас обратно в мастерскую; разбираем наш проект, пытаясь выяснить, в чем проблема. Если вы успешно протестировали гаджет на металлических материалах, поводов для беспокойства быть не должно.

Также рекомендуется протестировать его на различных типах металлов. Различные металлы определенно будут давать разные частоты на металлоискателе с радио и калькулятором.Некоторые частоты могут быть настолько похожими, что их становится трудно различить; другие частоты могут иметь низкий тон, из-за чего их трудно даже распознать как частоту. В области, где нет частоты, вероятно, следует опрашивать место, а не детектор.

В том же духе металлических аспектов; детектор может не работать, потому что радиоприемник и калькулятор сделаны из металлических корпусов, которые блокируют их от внешних воздействий, в результате чего детектор не работает.Собирая металлоискатель своими руками, изучите материалы, используемые для изготовления деталей, которые вы хотите использовать. Возможно, единственное, что не так с вашим детектором, это то, что он ограничен приемом излучений металлических веществ, потому что сам себя экранирует.

Заключение

Чтобы ответить на вопрос: действительно ли работают самодельные металлоискатели? Ответ положительный. Более важный вопрос должен заключаться в том, есть ли у вас с собой детали, эффективные и действенные не только по своей функциональности, но и по функциональности металлоискателя.То, что хорошо для гусака, в данном случае может не быть хорошо для гуся.

Разница между самодельным и купленным в магазине заключается в разнице в ассортименте и чистоте. Многие из нас сравнивают самодельные гаджеты с промышленными; забывая сложность последнего и простоту первого.

Прикреплена ссылка на видео, которое демонстрирует силу самодельного металлоискателя.

Цепь детектора золота | Что такое схема детектора золота

Цепь детектора золота

Схема детектора золота состоит просто из группы простых элементов, состоящих из источника питания,

, который обычно представляет собой группу из нескольких стандартных щелочных батарей размера AA или литий-ионной батареи, а затем

.

провод для передачи энергии в электрические условия, входящие в состав цепи и бывают двух типов

приемная и передающая катушки в электромагнитных металлодетекторах.

На практике схема более сложная и содержит больше элементов, чем обычная электрическая схема

элементы, такие как резисторы, конденсаторы и другие электрические элементы, такие как любые электрические устройства

Схема детектора золота

Принципиальная схема детектора золота представлена ​​в виде электрической схемы с указанием элементов

используемые в схеме и их взаимосвязи между собой и могут быть простыми из нескольких основных элементов

, такие как источник питания – резисторы – конденсаторы – автоматические выключатели и переключатели управления.

Или он может быть очень сложным и содержать сотни различных элементов, которые будут напечатаны в виде

интегральной схемы при составлении электрической схемы.

Вот на следующих картинках пример схемы простого самодельного металлоискателя и др.

профессиональный металлоискатель производства Fisher Labs:

Источник: https://www.metaldetectorsforgold. net/homemade-metal-detector.html



источник: Fisher Labs

Схема детектора золота дальнего действия

Для металлоискателя дальнего действия схема и принципиальная схема

может быть более сложным с другим дизайном и элементами, отсутствующими в электромагнитных металлоискателях.

Ниже приведен пример принципиальной схемы дальнобойного детектора золота



http://www.longrangelocators.com/forums/showthread.php?t=17391

3D-детектор золота

Детектор золота

3D — это сложный металлоискатель с более сложными схемами и большим количеством функций.

Эти устройства, называемые металлоискателями 3D Imaging, используют специальные зонды для сканирования грунта.

Результаты сканирования обычно отображаются на экране компьютера или планшета в виде трехмерной диаграммы

, показывающий структуру грунта в районе поиска и зарытых в нем целей.

Эти устройства характеризуются высокой точностью и охватом широкого поля сканирования и множеством функций

, которые обеспечивают точные результаты для старателей и профессиональных поисковиков.

Примеры: Nokta Invenio, OKM EXP 6000

Металлический сканер

Сканер металла или 3D-сканер грунта — самый мощный и профессиональный тип

металлоискателя с точными и надежными результатами.

Лучшие инструменты для раскопок древних сокровищ на очень большой глубине, таких как бронзовые статуи — древние

оружие, такое как мечи и щиты – золотые монетницы.и т.д.

Металлосканер выполняет сканирование земли с помощью специального датчика, измеряющего магнетизм

нескольких точек в прямоугольной области поиска, записывает результаты, собирает и представляет

их в виде объемного рисунка на экране металлоискателя или

скорее всего на экране планшета или компьютера.

Результаты анализируются с помощью специального приложения или программы, позволяющей просмотреть

трехмерное пространственное представление сканируемой земли и локаций и

типа обнаруженных металлических целей, а также их точная глубина.

Подводный металлоискатель

Некоторые металлоискатели отличаются водонепроницаемостью, то есть их можно использовать под водой

для поиска потерянных полезных ископаемых, например, в реках, озерах, на берегу моря или океана.

Обычно эти устройства предназначены для покрытия их относительно простой глубиной

от 3 до 5 метров без воздействия на их электрические цепи, например:

С другой стороны, есть профессиональные приборы, разработанные специально для исследований на глубинах

морей и океанов и может выдерживать, например, глубину более 60 метров.

Инструменты для обнаружения металла

Инструменты для обнаружения металла включают множество классификаций различных устройств или инструментов, которые помогают в процессе обнаружения.

Например, указываем:

  • Металлодетекторы
  • Поисковые катушки для электромагнитных металлоискателей.
  • Буровые инструменты, такие как лопата, лопаты и т.

Добавить комментарий

Ваш адрес email не будет опубликован.
