Виды крепежных элементов для монтажа пластиковых окон

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума.
Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.


Анкерные болты – классический крепеж для пластиковых окон

Крепление окон в проеме при помощи анкерных болтов считается классическим способом установки светопрозрачных конструкций.
Раньше этот способ не имел альтернатив, да и сегодня во многих ситуациях монтажники отдают предпочтение именно ему.

Вариант предполагает просверливание в раме отверстий диаметром 8-10мм, вставку в них анкерных болтов и забивание крепежных элементов в стену до упора. Способ хорош при установке окон в зданиях с твердыми прочными стенами – в этом случае он обеспечивает надежную фиксацию конструкции на долгие годы. Применение анкерных болтов неоправданно в зданиях старого фонда и в строениях с многослойными стенами, а при использовании их для остекления балконов имеется вероятность разгерметизации всего помещения, так как массивные элементы нередко пробивают насквозь козырьки навеса.

Среди других недостатков способа крепления окон на анкерные болты выделяются следующие:

  1. Вызывает дополнительное охлаждение рамы, так как пронизывающий её насквозь болт становится прямым мостиком для проникновения холода снаружи.
  2. Требует усиленной герметизации нижней части, чтобы влага от запотевания не попадала на монтажный шов.
  3. Конструкцию сложно демонтировать – чтобы вытащить анкерные болты, нужно приложить большие усилия.


Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает монтажная пена, которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

  • Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
  • Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.

Главное преимущество анкерных пластин, по достоинству оцененное специалистами по монтажу – это возможность их применения в ситуациях, когда невозможно использовать анкерные болты.

 Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:
  1. Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющегося резьбового профиля;
  2. Возможность расположить крепежи на минимальном расстоянии друг от друга и в то же время обеспечить минимальное расстояние от края.
  3. Шурупы MRS не подвержены разрушению и воздействию ржавчины, так как оцинкованы.


Комбинированное крепление

В некоторых случаях монтажники применяют сразу несколько типов крепления, исходя из особенностей объекта и структуры его стен. Например, во время остекления балкона могут быть использованы и анкерные пластины, и MRS шурупы. Верхнюю часть светопрозрачной конструкции целесообразнее закрепить анкерной пластиной – этот способ позволить избежать нарушения герметичности, вполне вероятной при сквозном креплении. Боковые стороны и нижнюю часть рамы можно зафиксировать MRS шурупами.

Шурупы станут оптимальным вариантом при установке окон или дверей в помещении с отделкой – они не повредят декоративные элементы и не нарушат целостность интерьера. При установке окон на анкерные пластины отделочные материалы в местах крепления придется демонтировать (например, навесной потолок) и вернуть все на место после окончания работы.

Рекомендации по выбору креплений для установки пластиковых окон могут дать специалисты организации-производителя или приглашенные специалисты по замеру. Именно они должны осмотреть и оценить состояние стен, выбрать способ крепления, рассчитать количество крепежей и оптимальное расстояние между ними. Окна, установленные профессионалами с учетом всех требований, будут долго радовать хозяев безупречной работой и не выйдут из строя долгие годы.

Откосы на окна своими руками

1. Подготовка поверхности для установки откоса из сэндвич панелей

Прежде чем приступить к установке откоса, необходимо выждать не менее суток после установки оконного блока. Поверхность стены необходимо очистить от всех выступов, удалить пыль мокрой тряпкой, дать просохнуть. Желательно обработать поверхность каким-нибудь средством для улучшения адгезии (раствором силикатного клея, например).

Монтажную пену, выступившую из пространства между стеной и оконной рамой, нужно обрезать острым монтажным ножом настолько, чтобы не мешала впоследствии крепить к раме стартовый профиль. Поверхность пены рекомендуем обработать герметиком, чтобы исключить попадание испарений в поры.

Сэндвич панель представляет собой многослойный материал, в котором между двух слоев ПВХ расположен термоизоляционный слой пенополиуретана. Как правило, толщина изделия составляет 1см. Причем, теплоизоляционный слой способен надежно защитить помещение от влаги и холода.

Установка пластиковых откосов своими руками не требует особых навыков, но все таки вам нужно владеть информацией о том, как правильно монтировать пластиковые откосы. Прочитав эту статью, вы узнаете порядок действий при установке пластиковых откосов своими руками, что поможет вам подготовиться к установке заранее, предусмотрев все необходимые особенности этого процесса.



 Далее необходимо установить стартовый профиль.

Стартовый профиль — вид крепления откоса, имеющий П-образную форму и позволяющий закрепить пластиковый откос без использования дополнительных материалов (силикона, клея и т.д.). Стартовый профиль можно закрепить на выравнивающий брусок или непосредственно к окну.



 крепление п-образного профиля и обрешетки из бруска по периметру



На следующем этапе устанавливаем обрешетку.

Это все те же бруски (обычно 20 x 40 мм), которые закрепляются по внешнему краю откоса дюбель — гвоздями. Правильность установки обрешетки проверяем при помощи строительного уровня.



способ крепления бруска





Начинать установку пластиковых откосов следует с верхней его части.

Для этого отмеряем необходимую длину и отрезаем при помощи электролобзика или пилкой по металлу (с мелкими зубцами). Внутреннюю часть верхнего профиля вставляем в стартовый профиль, а внешнюю сторону прикручиваем саморезами к обрешетке. Саморезы вкручиваем с торца панели (наискосок) что бы в последующем его можно было закрыть.

крепление панели к бруску саморезом



 Таким же образом устанавливаем боковые откосы. Обратите внимание на силу зажимания саморезов, так как вы работаете с пластиком, который нуждается в аккуратности при установке.



Далее устанавливаем F-профиль (наличники).



Наличники представляют собой пластиковые панели, внешним видом напоминающие английскую букву F, поэтому их так и называют – эф -профиль. Замеряем и отрезаем необходимую длину при помощи ножовки с мелкими зубцами. Не рекомендую отрезать эф — профиль электролобзиком (при неаккуратности приводит к порче профиля). Конструкция профиля позволяет обойтись без использования крепежных материалов, поэтому просто вставляем профиль в торцы пластиковых откосов.



 крепление наличника

 F-профиль крепят на строительный клей. Чтобы наличник не отвалился, пока высыхает клей, его закрепляют на 2-3 часа строительным скотчем.

Для того чтобы наличник смотрелся красиво, F-образную планку обрезают следующим образом: отмеряют высоту окна (для бокового наличника), а после отрезают узкую часть планки на несколько сантиметров. От того места, где начали срезать обрезают угол 45 (это место приклеится к стене. То же самое проделывают и с верхним наличником (для него отмеряют ширину окна и разрезы делают в двух сторон).

После сборки всех откосов производят герметизацию стыков. Для этого используют герметик, который аккуратно разравнивают небольшим резиновым шпателем.

Фиксатор откосов ХабА, Кронштейны 01 KBE и 03 Rehau

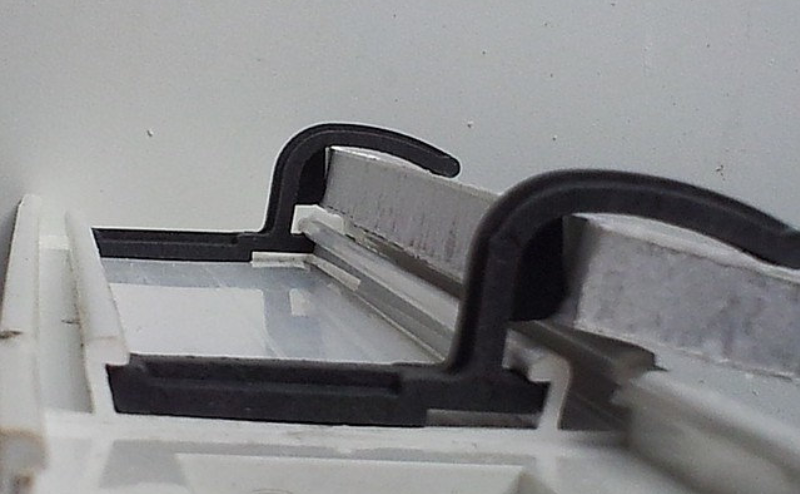

Фиксатор откосов (кронштейн для крепления откосов) — вспомогательное устройство для соединения откосов с рамой окна. Кронштейн защёлкивается в четверть рамы во время установки окна.

Внедрение фиксатора позволяет упорядочить технологический процесс без каких-либо принципиальных изменений в операционной карте отделки проема откосами, что позволяет без существенных затрат повысить качество монтажных работ, сократить время на операцию установки откосов и при этом уйти от зависимости уровня квалификации рабочего персонала. Плотное прилегание к раме откоса обеспечивает оптимально выбранный угол выступающей части прижима фиксатора. Благодаря зубцам расположенным на фиксаторе, откос технологично фиксируется по глубине, что исключает промерзание.

ХабА-1

Используется для профилей: 3-5 кам. Proplex, Exprof, LG, Krauss, 3 кам. KBE, VEKA, Deceuninck Forvard

Упаковка:

Пакет — 200 шт.

ХабА-2

Используется для профилей: 5 кам. KBE, VEKA, Deceuninck Favorit, 6 кам. GEALAN, 3 кам. BAUTEC

Упаковка:

Пакет — 200 шт.

ХабА-3

Используется для профилей: 3 кам. REHAU, MONTBLANC, BRUSBOX, 4 кам. BRUSBOX, 6 кам. MONTBLANC

Упаковка:

Пакет — 200 шт.

ХабА-4

Используется для профилей: Rehau Briliant-Design, Rehau Delight-Design, Rehau Sib-Design, Rehau Geneo, 5-ти камерный Brusbox, Kaleva и Montblanc

Упаковка:

Пакет — 200 шт.

Кронштейн для крепления откосов 01 KBE

Используется для профилей: 3-5 кам. Proplex, Exprof, LG, Krauss, 3 кам. KBE, VEKA, Deceuninck Forvard

Упаковка:

Пакет — 100 шт.

Кронштейн для крепления откосов 03 Rehau

Используется для профилей: 3 кам. REHAU, MONTBLANC, BRUSBOX, 4 кам. BRUSBOX, 6 кам. MONTBLANC

Упаковка: Пакет — 100 шт.

Установка откосов на пластиковые окна своими руками

Установка откосов на окна

Установка самого пластикового окна – это не весь окончательный процесс, потому что в таком виде окно не будет смотреться, как красивый элемент дизайна помещения. Окончательный этап во всем процессе монтажа – это установка откосов. Если говорить о них вообще, то необходимо отметить, что еще буквально несколько лет тому назад об откосах говорили только в плане оштукатуривания или нанесения на их места шпаклевки с последующей окраской.

Сегодня многое изменилось. Разнообразие откосов для пластиковых окон увеличилось, их стали производить из различных материалов. Самым распространенным вариантом на сегодняшний день считаются материалы из пластика, которые могут похвастаться прекрасными физико-техническими и эксплуатационными характеристиками.

Хозяева квартир, которые предпочитают основные ремонтные работы проводить своими руками, часто задают один и тот же вопрос, связанный с установкой откосов — а можно ли установить их самостоятельно. И хотя данный процесс считается сложным и трудоемким, но стоит ответить, что установку пластиковых откосов самостоятельно провести можно. Для этого, конечно, необходимы теоретические знания, наличие определенных инструментов и навыки работы с данными инструментами.

Установка внутренних откосов

Замок профиля отпиливается под углом 45-50 градусов

И здесь в первую очередь необходимо определиться, в каком доме будут устанавливаться пластиковые окна и откосы для них. Разговор идет о новостройке или старом доме, где ведутся ремонтные работы. Почему это так важно? Все дело в том, что материал обязательно устанавливается на крепкую, надежную поверхность. А в старых домах оштукатуренные поверхности откосов этим не отличаются, поэтому их придется сбить до основания стены. В новом доме обычно штукатурка не наносится, поэтому демонтажные работы просто отсутствуют.

Затем необходимо по всему периметру внутреннего края оконного проема установить деревянные рейки толщиной 10-15 миллиметров. Рейки крепятся к стене с помощью саморезов. Данные рейки необходимы для того, чтобы провести выравнивание стен, прилегающих к проему, а так же они являются основой для крепления пластикового откоса. Но это не единственный крепеж. Для того чтобы задний край откоса так же был хорошо закреплен, под него необходимо по всему периметру пластикового окна уложить и закрепить стартовый профиль, изготовленный так же из пластика.

Внимание! Для крепления стартового профиля используются саморезы, но не обычные, а специальные, которые получили название «клопы», у них потайная головка.

Монтаж верхнего профиля

А вот к деревянным рейкам крепятся еще профили под названием F-профили. Для крепления данного вида профиля используется степлер с металлическими скобами. Теперь остается только установить пластиковый откос в установленные профили. Часто для того, чтобы добиться повышенного показателя теплоизоляции пластикового окна, под откос укладывается минеральная вата, которая обеспечит максимальный эффект теплоизоляции. Часто в местах стыковки откосов двух перпендикулярных плоскостей образуются небольшие зазоры. Чтобы они были невидимыми, производят их затирку, для чего используют силикон белого цвета или жидкий пластик.

Установка внешних откосов

Для внешних откосов, которые устанавливаются на пластиковые окна, лучше всего использовать сендвич-панели. Это надежный отделочный материал, который может не только противостоять природному воздействию, но и стать прекрасным барьером для проникновения холода внутрь помещения.

Установка боковых профилей

Для того чтобы правильно произвести установку внешних откосов необходимо точно произвести замеры. Для этого замеряется ширина, высота и длина оконного проема, которые переносятся на панель. Отрезать заготовки, а их будет всего три, необходимо дисковой пилой.

Первой устанавливается верхняя заготовка, то есть верхний откос. Для этого он утапливается вглубь до упора. Монтажной пеной заполняется пространство между ним и проемом. Здесь очень важно хорошо прижать его к верхней поверхности проема и закрепить его строительным скотчем в нескольких местах. После проведенной процедуры устанавливаются боковые заготовки.

Все операции с монтажной пеной проводятся по той же технологии. Но временное крепление в данном случае будут выполнять распорки из тех же пластиковых панелей. Всю конструкцию оставляют на сутки, в течение которых монтажная пена высохнет и наберет свою прочность. После чего снимают скотч, убирают распорки и производят монтаж декоративного уголка, который закроет отрезанные края сендвич-панелей. Кстати, крепятся уголки с помощью клея для пластика. Стыки откосов замазывают силиконом или герметиком белого цвета.

Вот так можно установить своими руками внешние и внутренние откосы на пластиковые окна. В виду сложности данного процесса, мы установили на этой странице видео, которое пополнит ваши знания.

Оконный саморез: 6 видов изделий и их особенности

Icer

19254 1 1

Когда люди обсуждают саморезы для пластиковых окон, они могут иметь в виду самые разные типы изделий, поэтому в данном обзоре я решил рассказать о тех вариантах, которые востребованы больше всего. В свое время я несколько лет плотно занимался строительным крепежом, поэтому данную тему знаю не понаслышке и готов поделиться с вами всей информацией. Прочитав обзор, вы будете разбираться в вопросе лучше подавляющего большинства людей.

На фото: без саморезов невозможно представить монтаж и сборку окон из ПВХ

Виды изделий

Понятие оконных саморезов охватывает несколько групп продукции, и каждая из них имеет свои отличия и используется для разных целей. Вы должны разобраться с тем, какие работы необходимо выполнять, и только после этого можно подбирать оптимальный вариант метизов.

Тип 1 – фурнитурные саморезы

Покрытие может быть как белым, так и желтым, сам крепеж при этом совершенно одинаков

Это самый широко распространенный вид продукции, который имеет целый ряд важных преимуществ:

Свойство Функция
Гальваническое покрытие На поверхность наносится слой цинка, цвет которого может быть либо серебристым, либо золотистым. Он обеспечивает надежную защиту металла от неблагоприятных атмосферных воздействий и выдерживает температуру до 150 градусов. Поверхность должна быть покрыта полностью, никакие изъяны не допускаются
Широкий шаг резьбы Позволяет упростить вкручивание крепежа в пластик и ускорить рабочий процесс. Острый наконечник позволяет точно закручивать саморезы, они не скользят по поверхности как варианты со сверлом
Гальваническое покрытие На поверхность наносится слой цинка, цвет которого может быть либо серебристым, либо золотистым. Он обеспечивает надежную защиту металла от неблагоприятных атмосферных воздействий и выдерживает температуру до 150 градусов. Поверхность должна быть покрыта полностью, никакие изъяны не допускаются
Специальная форма головки Головка диаметром 7 мм имеет специальную конфигурацию, благодаря которой саморезы полностью утапливаются в поверхность, даже если вы вкручивали их вкось. Это существенно упрощает рабочий процесс и улучшает конечный результат
Универсальность использования Крепеж может быть использован не только для фиксации различной фурнитуры к профилю ПВХ. Благодаря широкой резьбе этот вид продукции весьма широко используется и при работах с деревом, листовыми материалами и многими другими мягкими основаниями
Широкий диапазон размеров В то время как толщина стандартна и составляет 4,1 мм, длина может отличаться. Это позволяет выбрать наилучший вариант для самых разных видов работ, стандартными являются следующие длины: 19, 22, 25, 30, 35, 38 и 45 мм.

Этот тип крепежа предназначен для вкручивания исключительно в пластик, причем если используются элементы большой длины, то они должны проходить как минимум через две стенки профиля ПВХ, только так можно гарантировать максимальную надежность крепления.

Обратите внимание – полукруглая готовка позволяет утапливаться крепежу даже при его неровном расположении

Многие производители делают на нижней стороне головки специальные ребра, благодаря которым крепеж не проворачивается и фиксируется особенно надежно, их хорошо видно, и, если вам попался такой вариант, смело приобретайте его.

Выступы должны быть рельефными, а не еле выделяться

Еще одно современное усовершенствованное решение – саморезы с двухзаходной резьбой, витки разной высоты обеспечивают очень надежное соединение и упрощают вкручивание крепежа.

Двухзаходная резьба позволяет увеличить прочность крепления

Фурнитурный саморез чаще всего имеет шлиц РН2 – самый распространенный и удобный, но иногда встречается крепеж под насадку PZ2, поэтому уточните при покупке, какой битой нужно работать.

Мне часто задают вопрос, можно ли вкручивать саморезы в пластиковые окна, не снижает ли это прочность и надежность. На самом деле, если вы используете качественные метизы, то никаких проблем не возникнет, кроме того, крепеж вкручивается в материал без предварительного сверления, что очень удобно.

Тип 2 – саморезы фурнитурные ремонтные

Эта группа изделий похожа на предыдущую, но имеет целый ряд отличий:

  • Главное предназначение данного варианта – крепление фурнитуры и других элементов в случаях, когда при вкручивании обычных саморезов сорвалась резьба. У этого типа увеличен диаметр, он составляет 4,8 мм, поэтому крепеж отлично держится в отверстиях от фурнитурных метизов;
  • Кроме того, увеличенный диаметр делает этот вариант намного прочнее, что позволяет использовать его не только на окнах, но и при работах с деревом. Острый наконечник и широкий шаг резьбы позволяют использовать этот вариант не только на окнах из ПВХ;

Большая толщина значительно повышает прочность

  • Ребра на нижней части головки позволяют надежно фиксировать крепеж и предотвращать его проворачивание. Покрытие может быть как серебристым, так и золотистым, особой разницы нет;
  • Головка имеет диаметр 7 мм, полукруглая верхняя часть обеспечивает качественное утапливание, даже если крепеж пошел не под прямым углом. Работа проводится с помощью насадки РН2.

Ассортимент типоразмеров достаточно велик, но для ПВХ окон наиболее востребованы варианты длиной 25 и 38 мм.

Работать с этим крепежом своими руками очень легко: он просто вкручивается в отверстие от обычного фурнитурного самореза, никаких дополнительных операций не требуется. Если вы вкручиваете его в пластик без отверстия, то дополнительное сверление не требуется. Но если вы работаете отверткой, а не шуруповертом, то лучше все же предварительно пройти сверлом 3,5 мм, вкрутить саморез руками без подготовки весьма тяжело.

Тип 3 – саморезы с потайной головкой и сверловым наконечником

Этот тип изделий отличается от двух вышенаписанных по целому ряду факторов:

  • На конце расположено небольшое сверло, которое позволяет вкручивать крепеж даже в армирующий металлический профиль окон ПВХ. И если вам нужно скрепить конструкцию или зафиксировать фурнитуру и другие элементы в месте расположения армирующего профиля, то данный тип изделий придется как нельзя кстати;

Так выглядит данный вариант крепежа

  • Эти саморезы для оконного профиля имеют стопорящие насечки на шляпке и хорошо фиксируются, даже если вы работаете инструментом с грубой регулировкой крутящего момента. В них также полукруглая шляпка, чтобы даже при неровном вкручивании крепеж полностью утапливался в поверхность;
  • Наличие сверлового наконечника и мелкого шага резьбы делает этот вариант непригодным для дерева и других подобных материалов. Более того, если в месте вкручивания в профиле ПВХ нет армирующего металлического элемента, то лучше использовать острые саморезы – сверло делает большое отверстие и крепеж может зафиксироваться плохо;

Такие саморезы хороши только там, где проходит металлический профиль

  • Головка крепежа имеет шлиц под РН2, а длина варьируется в диапазоне от 13 до 38 мм при толщине в 3,9 мм, этого вполне достаточно для проведения любых работ с окнами ПВХ.

Что касается работы с этим типом крепежа, то все достаточно просто, вам нужно подобрать элементы требуемой длины, после чего они вкручиваются с помощью шуруповерта, руками провести эту работу очень сложно, ведь надо пройти через металл, толщина которого может составлять более 2 мм.

В целом стоит отметить, что этот вариант почти не востребован в частном секторе, прикрепить фурнитуру, отливы и другие элементы можно без проблем и острыми саморезами.

Тип 4 – саморезы с полукруглыми головками

Самонарезные винты, как еще называют этот вариант продукции, получили свое применение в самых разных сферах строительства, и в окнах ПВХ они используются достаточно часто. Они имеют свои особенности:

  • Благодаря широкому диапазону размеров его используют при креплении самых различных элементов, при этом толщина может варьироваться от 4,2 до 6,3 мм. Что касается длины, то она также бывает разной – от 13 до 70 мм;

Такой вариант хорош там, где важна надежность

  • Круглая шляпка с ровным основанием позволяет очень хорошо прижимать плоские элементы. При этом она не утапливается в материал, поэтому может использоваться только там, где это не имеет значения и никаких помех выпуклая шляпка создавать не будет;
  • Этот вариант чаще всего применяется при креплении механических соединителей импоста, то есть его используют при сборке оконных конструкций. Но вы можете применить его в любой ситуации: короткие варианты хорошо подойдут под крепление рулонных штор, а длинные позволяют зафиксировать роллетные системы или другие элементы большого размера;
  • Поверхность метизов покрывается слоем цинка, он должен быть равномерным без разводов и пожелтений. Особенно тщательно нужно осматривать покрытие, если вы будете использовать саморезы снаружи здания;
  • Для работы используется стандартная бита РН2, благодаря массивной шляпке крепеж практически никогда не ломается.

Если вам нужно закручивать крепеж через армирующие металлические элементы, то надо предварительно просверливать отверстия меньшего диаметра. Если же подобные работы вы проводите часто, то лучшим решением может стать использование крепежа со сверловым наконечником, такой также можно найти в специализированных торговых точках.

Этот вариант позволяет вкручивать самонарезные винты в металлический профиль без предварительного сверления

Тип 5 – саморезы с пресс-шайбой

Этот тип изделий используется настолько широко, что его можно встретить почти на всех объектах. Но для окон ПВХ он также идеально подходит, поэтому, рассматривая все варианты, нельзя не рассказать об этой группе продукции, тем более что у нее есть целый ряд несомненных достоинств:

  • Универсальность – такие саморезы можно использовать для самых разных целей, даже если вы купите их больше чем нужно, они не пропадут и обязательно пригодятся при выполнении каких-либо работ;
  • Под шляпкой напрессовывается шайба, благодаря которой диаметр прижимающей части увеличивается до 11 мм, и это позволяет крепежу идеально прижимать различные листовые материалы. Такой крепеж идеален для отливов, капельников и других элементов из жести;

Качественный крепеж выпускается по строго определенным параметрам

  • Вы можете купить как острые саморезы, так и вариант со сверловым наконечником, который позволяет крепить материалы из металла толщиной до 2 мм без предварительного сверления. Конечно, изделия с острым концом более универсальны, поэтому они пользуются гораздо большим спросом;
  • Толщина у всех изделий стандартна и составляет 4,2 мм, а что касается длины, то ее диапазон очень широк и составляет от 13 до 75 мм. Шляпка сделана под самую распространенную насадку РН2;
  • Дополнительным преимуществом можно считать то, что шляпки изделий имеют как цинковое, так и цветное покрытие. То есть вы можете подобрать определенный цвет и закрепить цветной отлив или другой элемент так, что точки крепежа будут практически незаметны. Конечно, цена таких вариантов несколько выше, но разница невелика;

Только этот вариант выпускается с разной расцветкой шляпок

Работать с такими элементами довольно просто и удобно, естественно, вам нужно подобрать требуемую длину под те или иные цели использования.

Тип 6 – саморезы для оконных рам

У этого типа изделий есть множество других названий: нагель, шуруп по бетону, турбошуруп. Изделия очень сильно отличаются от всех вышеописанных, что неудивительно, ведь они предназначены для особого рода работ. Разберемся с их основными особенностями:

  • Изделия изначально предназначены для крепления оконных и дверных рам к стенам из кирпича и бетона, но, как показала практика, с их помощью можно отлично фиксировать конструкции и в древесине. Кроме того, такие шурупы позволяют быстро и надежно соединять ПВХ конструкции между собой;

Нагель отлично подходит для разных целей применения

  • Этот вариант идеально подходит для окон без откосов, ведь там прикрепить пластины не за что. Также такие элементы отлично подходят как альтернатива оконным анкерам, под которые нужно сверлить отверстие в 10 мм. Саморезы по бетону идеальны для слабых оснований, где при затягивании анкера велика вероятность, что он разрушит материал, ведь при вкручивании рассматриваемого нами крепежа деформирующее воздействие на конструкцию минимальное;
  • Закручивается данный тип крепежа с помощью насадки в форме звезды, которая маркируется TORX T30, иногда встречаются варианты под крестовую насадку РН3;

Насадка этого типа позволяет закручивать крепеж с большим усилием без опасности повреждения шлицов

  • Толщина шурупов составляет 7,5 мм, длина варьируется в пределах от 52 до 202 мм, размеры идут по тем же стандартам, что и у анкеров, поэтому подобрать заменитель не составит труда.

Большой диапазон размеров – несомненный плюс этого варианта

Что касается применения этих вариантов, то тут есть свои особенности, которые нужно обязательно разобрать. Инструкция по проведению работ выглядит так:

Вот так выглядит схема рабочего процесса

  • Для начала стоит подготовить места монтажа окон, убрать остатки старых конструкций, очистить поверхность и освободить место под проведение работ;
  • Далее проводится разметка мест сверления, это очень ответственный процесс, так как если вы что-то перепутаете, что придется переделывать всю работу. Я бы советовал приставить раму в требуемом положении и через отверстия в ней нанести метки во всех нужных местах, так вероятность просчетов исключается;
  • Для работы используется сверло по бетону диаметром 6 мм, глубина отверстий должна определяться исходя из толщины рамы и расстояния от конструкции до основания. При этом саморез должен заходить в материал не менее чем на 50, а лучше на 70 мм, а отверстие должно быть глубже, чем нужно, как минимум на 10 мм, чтобы мусор, который образуется при вкручивании, не помешал работе и уходил в конец;

Этот простой алгоритм поможет вам справиться с работой

Отверстия нужно делать в режиме сверления, а не перфорации. Дело в том, что в режиме перфоратора диаметр получается больше, чем надо, что нежелательно в нашем случае, да и вероятность того, что слабое основание даст трещину в данном случае в десятки раз выше.

  • Раму следует установить по уровню, под нее подложить клинья или брусочки. Важно, чтобы она располагалась так, как нужно, и вам не надо было постоянно проверять ее положение. Лучше всего привлечь помощника, чтобы он придерживал конструкцию, в то время как вы будете закреплять ее;
  • В последнюю очередь в отверстие аккуратно закручивается наш шуруп, именно закручивается, а не забивается. Ввиду того, что отверстие меньше диаметра крепежа, саморез нарезает на его стенках резьбу и получается очень прочное и надежное соединение, которое способно выдержать довольно большие нагрузки. Закручивать нужно до упора в раму, после чего на шляпку надевается декоративная заглушка требуемого цвета, чтобы крепеж не был виден.

Рабочий процесс не представляет сложности, если вы знаете технологию

Материалы для монтажа

Инструменты для монтажа пластиковых панелей

Для отделки откосов окон внутри сендвич-панелями потребуется приготовить следующее:

  1. Стартовый профиль.
  2. F-образный профиль.
  3. Сэндвич-панели.
  4. Рейки из дерева.
  5. Утеплитель, если нужно утеплить окно, часто используется на мансандровые окна.
  6. Дрель.
  7. Канцелярский нож.
  8. Уровень.
  9. Крепление (саморезы).
  10. Силикон.
  11. Герметик.

Многих интересует, чем резать сендвич-панели для откосов, а порезать можно поливинилхлорид обычным ножом или канцелярским лезвием.

Установка ПВХ откосов

Крепление профиля на откосы окна

Установить пластиковые панели для оконных откосов довольно просто, следуя правилам выполнения работ:

  • Изначально нужно сделать направляющие, закрепляя их по периметру окна. Для этого используется стартовый профиль, что монтируется на стене откоса. Крепеж проводится саморезами, они должны входить довольно глубоко в стену.
  • Если стены из кирпича, то используется дрель для сверления отверстий, а после крепится профиль дюбелями. Чтобы сделать панельный откос ровным, в ходе работ постоянно используется уровень.
  • Далее, берется размер окна и переносится на отделочный материал. Замеры нужно проводить точно, дабы все становилось в свои места, и проем был надежным. По перенесенным размерам необходимо пилить или разрезать панель.
Замерка оконного откоса
  • Проводится примерка вырезанных элементов по глубине. Если проем глубокий, а сэндвич-панель не влазит, то она подрезается.
  • Щели нужно заделать монтажной пеной или применить герметик, если внутренний откос с минимальными дырками.
  • После просыхания материала, можно комплектовать окно специальными декорирующими элементами. На стыки монтируется уголок, за счет чего каждый угол окна будет правильной формы. Производители делают их из пластика, а используются просто для маскировки швов.
  • Вся грязь и пыль удаляется, срезается пена или герметик. Если стыки получились не идеально ровными, тогда используется белый герметик, которым нужно заделывать недостатки.
  • Далее, монтируется панель в стартовый профиль по нужной длине, а пространство можно заполнить утеплителем. Дополнительно отделывать окно не надо, разве что установить уголки.
Установка ПВХ откосов

Откос на балконе из пластиковых панелей проводится по аналогии, также делается фасадный откос окон, мансардный, межкомнатный, если речь идет о входной двери. На двери можно надеть наличник, подобрав его по цвету или отделать другими материалами.

Фото в интернете позволят ознакомиться с отделкой, композитом. Каждая плита разная по своим техническим характеристикам, в зависимости от страны производителя. Неплохо зарекомендовала фирма «Альт-профиль», которая производит панели, отзывы о ней только положительные, а выбор большой, можно даже купить матовый материал. Напоследок можно глянуть видео-урок, как собрать узел окна из пластика:
