О коэффициенте уплотнения грунтов

Грунты применяются в строительстве в качестве материалов для создания оснований зданий и сооружений. В основном грунты в своем природном состоянии по своим свойствам не отвечают требованиям, обеспечивающим качественное проведение строительных работ. Одним из наиболее широко применяемых методом преобразования естественного грунта – является его уплотнение различными методами. При уплотнении грунта происходит уменьшение его пористости, то есть растет количество контактов между частицами грунта. Это приводит к повышению прочности грунтового основания и уменьшению его сжимаемости, что ведет к уменьшению просадок грунта и сооружений после завершения строительных работ.

Уплотнение грунтов проводят слоями одинаковой высоты, в зависимости от метода уплотнения. Заложенная в ППР степень уплотнения грунта достигается при оптимальной влажности грунтов, для это требуется следить за условиями уплотнения, при не соблюдении этих условий повышается количество проходок уплотняющего оборудования, что ведет к увеличению затрат на получение требуемого уплотнения.

Для определения степени уплотнения грунта применяю коэффициент уплотнения. Для этого на начальных этапах строительство отбирают пробу грунта, и определяют значение максимально возможного уплотнения данного вида грунта; определение это показателя возможно если при рассеве через сито с отверстиями размером 5 мм проходит более 70% от все массы необходимой пробы, если реология грунта не соответствует этому требованию, то определения максимальной плотности в лабораторных условиях невозможно, а следовательно и определения коэффициента уплотнения тоже, возможно только определение плотности грунта в скелете.

Непосредственно на самом объекте проведения работ производится отбор проб уплотненного грунта из каждого слоя уплотнения, для определение плотности грунта в скелете и последующих расчетов коэффициента уплотнения.

Метод режущего кольца в основном применяется для мерзлых немерзлых глинистых грунтов, немерзлых и сыпучемерзлых песчаных грунтов. Метод заключается во вдавливании режущего кольца определенного объема в грунт при последующем извлечении заполненного кольца из уплотненного грунта. Далее в условиях лаборатории определяют влажность уплотненного грутна, плотность грунта в состоянии естественной влажности и рассчитывают плотность грунта в скелете и ,если возможно то, коэффициент уплотнения.

Способ определения плотности грунтов  методом замещения объема применяется в полевых условиях при невозможности провести испытания при помощи метода режущего кольца, так как имеет определённые погрешности. Он заключается в определении отношения массы выемки пробы грунта из уплотненного слоя к его объему, который замещают однородной средой с известными показателями.

Аккредитованная испытательная лаборатория ООО «Центр качества» оказывает услуги по определению коэффициента грунтов, со стоимостью можно ознакомится на этой странице или обратится по телефону 8 (343) 374-04-09.

Назад

Коэффициент уплотнения грунта — Энциклопедия по машиностроению XXL

Коэффициент разрыхления грунта 201 Коэффициент трансформации 70 Коэффициент трения 39 Коэффициент уплотнения грунта 201, 268 Кран-балки 184 Краны 139, 161  [c. 366]

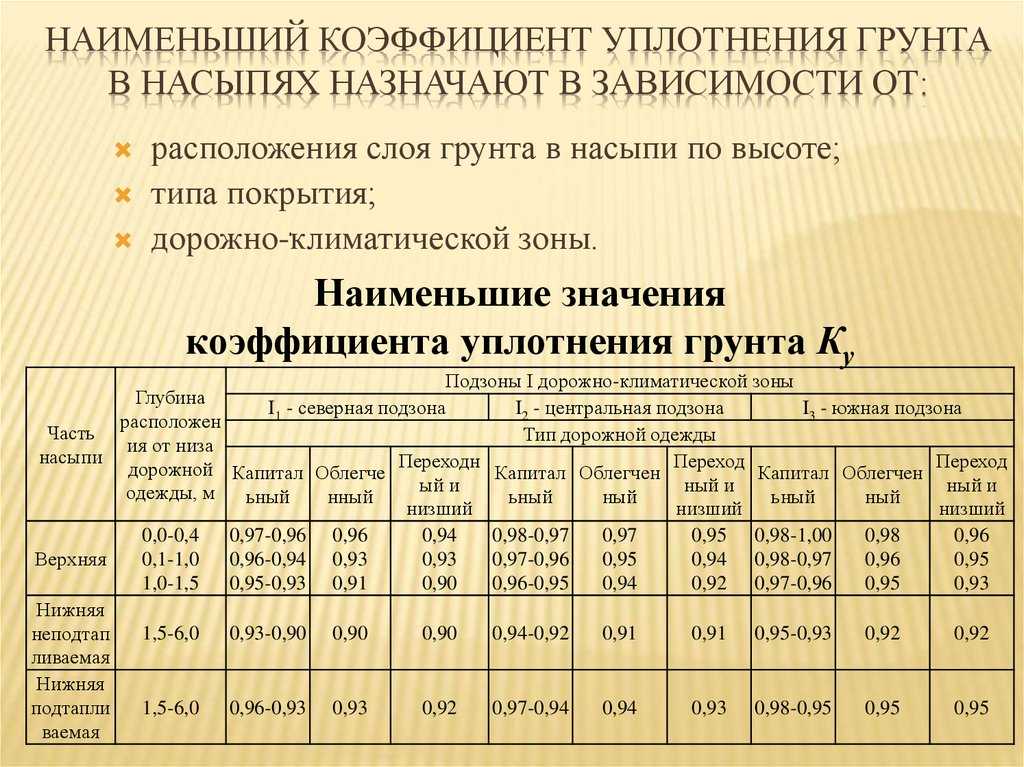

В табл. 10.1 приведены требуемые коэффициенты уплотнения грунтов.  [c.91]

Виды земляного сооружения Часть земляного полотна Глубина расположения слоя от поверхности ПОКрЫТИ» М Коэффициент уплотнения грунта при устройстве покрытий  

[c.91]


Коэффициент уплотнения грунтов в верхней части насыпи на глубину до 1,5 м во II, III дорожно-клима-тических зонах должен быть не менее I, в IV, V зонах — не менее 0,98. Движение транспортных средств по земляному полотну запрещается.  [c.130]

Из этой точки проводят вертикальную линию до пересечения с кривой, после чего по вертикальной оси, отвечающей определенному объемному весу скелета грунта усж, находят значение плотности грунта. На соседней вертикали можно получить значение коэффициента уплотнения грунта К-  [c.239]

Повышенная влажность н низкий коэффициент уплотнения грунтов (Ку

[c. 161]

Степень уплотнения грунтов оценивают коэффициентом уплотнения, равным отношению фактической (или требуемой) плотности к ее максимальному стандартному значению, определяемому на специальном приборе. В зависимости от ответственности земляного сооружения коэффициент уплотнения назначают из пределов от 0,9 до 1.  [c.269]

Современные средства уплотнения позволяют получать плотность грунта насыпи больше, чем в резерве, поэтому на 1м3 уплотненного грунта в насыпи из резерва необходимо взять несколько больший объем. Коэффициент относительного уплотнения грунта в насыпи по сравнению с резервом или выемкой  

[c.91]

Требуемый коэффициент уплотнения Значения Ki для грунтов  [c.92]

Для подстилающего слоя могут применяться также котельные шлаки, содержащие частицы крупнее 5 мм не менее 60 %. Шлаки рассыпают слоем не более 10—12 см в плотном теле, без добавок грунта. Коэффициент уплотнения 1,4—1,7. Уплотнение выполняют самоходными пневмоколесными катками или с гладкими вальцами.[c.118]

На подготовленное земляное полотно вывозят грунт, который автогрейдером разравнивают и планируют на требуемую ширину. Грунт уплотняют тремя проходами самоходного пневмоколесного катка до коэффициента уплотнения 0,8— 0,85 с целью облегчения работы распределителей цемента. Планировку грунта выполняют профилировщиком ДС-97. Цемент распределяют распределителями ДС-72 или  

[c.139]

При использовании машины ДС-16Б глубина обработки составляет до 20 см в плотном теле. Как правило, гранулометрические добавки при работе смесителя не вводят. Грунт на земляное полотно доставляют скреперами, иногда автомобилями-самосвалами разравнивают автогрейдером, уплотняют самоходными пневмоколесными катками до коэффициента уплотнения 0,85— 0,90. Ширина обработки 2,4м, смежные полосы перекрывают не менее чем на 0,2 м.  

[c.140]


Наименование грунта для путей кранов с четырьмя ходовыми колесами (коэффициент уплотнения 0,85) для путей кранов с восемью ходовыми колесами (коэффициент уплотнения 0,9) для стояночных звеньев путей всех кранов-(коэффициент уплотнения 0,95)  [c. 194]

Пример. Число ударов при испытании песчаного грунта методом зондирования составило N=13. По тарировочному графику (рис. 57) находят плотность грунта у=1.7 г см и коэффициент уплотнения Л=0,93.  

[c.239]

При проектировании новых линий и вторых путей для движения пассажирских поездов со скоростями 121—160 км/ч коэффициент уплотнения глинистых и песчаных грунтов для верхнего слоя насыпей толщиной 1—1,5 м должен быть не менее 0,98, для всей остальной части земляного полотна — 0,95.  [c.50]

Катки на пневматических шинах хорошо уплотняют как связные, так и несвязные грунты. Они успешно работают на насыпях и не требуют тщательно спланированной поверхности, так как коэффициент сопротивления перекатыванию у них ниже, чем у катков с гладкими вальцами, и горизонтальный сдвиг грунта получается меньший. Эти катки уплотняют грунт на глубину до 50 см прн меньшем числе проходов, чем другие катки, и не разрыхляют поверхность. Они могут применяться для уплотнения грунтов в зимнее время.

Катки обеспечивают хорошее формирование структуры грунта. В отличие от катков с гладкими вальцами процесс уплотнения сопровождается не только постепенной деформацией грунта, но и деформацией самих шин, что обеспечивает равномерную передачу давления на грунт. Эффективность уплотнения грунта катками на пневматических шинах зависит от веса катка, давления воздуха в шинах, их эластичности, формы и размеров.  [c.459]

Передачи — см. Гидравлические приводы Гидродинамические приводы Механические приводы. Электрические приводы Перепускные клапаны 79 Планировочные машины — Приборы унифицированные 451—464 Плиты вибрационные 255 — Возбудители колебаний 261—266 — Классификация 255 — 257 — Параметры основные — Выбор и расчет 257 — 258 — Типаж машин 257 — Тяговый расчет 258 — 259 Плотность грунтов в насыпях — Глубина уплотнения 231 232 — Коэффициент уплотнения земляного полотна — Определение — Формулы 231, 232 Плунжерные снегоочистители — Классификация и назначение 407 — Производительность 415, 416 — Расчет 407 —416 — Расчет геометрических параметров 410— 415 — Тяговый и энергетический расчеты 409, 410 Погрузчики одноковшовые — Назначение и классификация 172, 173, 178  

[c. 497]

Относительный объем твердой части (коэффициент уплотнения), или объем твердых частиц в единице объема грунта.  [c.7]

Заметим, что действительные зависимости между т и о для песков всегда криволинейны. На рис. 2 представлены кривые зависимости между т и ст для песков при различных значениях коэффициентов уплотнения т, определяемых по (1.2 ). Эти данные свидетельствуют о существенном влиянии уплотнения песка при увеличении коэффициента уплотнения от 0,56 до 0,58 сопротивление песка сдвигу заметно увеличивается. Для рыхлого песка имеем наибольшее боковое давление грунта на ограждающие сооружения, так как при слабом уплотнении имеет место низкое сопротивление срезу.  [c.9]

Однако решение задачи о расчете сваи по схеме бесконечно длинной балки на упругом основании с постоянным коэффициентом постели не подтверждается опытными данными, так как коэффициент постели в действительности является переменным по высоте. Зависимость (7. 31) хорошо отражает влияние гравитационного уплотнения грунта и для верхней зоны учитывает состояние предельного равновесия грунта (при х=0, р=0).  [c.182]

Зависимость (а) отражает влияние гравитационного уплотнения грунта и, устанавливая нулевое значение коэффициента постели при х=0, учитывает переход грунта в состояние предельного равновесия вблизи поверхности. Использовав Винклеровскую модель для грунта, имеем решение пригодное, как для шпунтовой стенки, так и, с известным приближением, для сваи.  [c.184]


Приведем некоторые результаты исследования. Изменение силы сопротивления вызывает не только значительное изменение размаха колебаний, скорости удара, коэффициента восстановления скорости, а следовательно, и мощности, потребляемой приводом, но и может привести к смене одного режима другим. Так, виброударный механизм, рассчитанный на режим I = 2 при малых силах сопротивления, имеющих место в начале уплотнения грунта или отколе стружки разрушаемого грунта, может не обеспечить расчетный режим.[c.56]

О — вес катка / — коэффициент сопротивления перекатыванию катка, с учетом трения в подшипниках зависит от характера и степени уплотнения грунта (/=0,13).  [c.90]

При разработке грунты увеличиваются в объеме за счет образования пустот между кусками. Степень такого увеличения объема оценивают коэффициентом разрыхления, равным отношению объема определенной массы грунта после разработки к ее объему до разработки (табл. 7.1). Значения коэффициента разрыхления колеблются от 1,08. .. 1,15 для песков до 1,45. .. 1,6 для мерзлых грунтов и скальных пород. После укладки грунта в отвалы и естественного или принудительного уплотнения степень их разрыхления уменьшается. Ее оценивают коэффициентом остаточного разрыхления (от 1,02. .. 1,05 для песков и суглинков до 1,2. .. 1,3 для скальных пород).  [c.202]

Данные табл. 3 показывают, что наблюдаемые скорости продольных и поперечных волн существенно меняются даже внутри одного класса горных пород— класса грунтов. Эти изменения можно попытаться объяснить в рамках однофазных теорий сплошной среды степенью уплотненности среды (сравнительным изменением величин упругих коэффициентов и плотности среды), что соответствует примерно пропорциональному увеличению скоростей обоих типов волн (коэффициент Пуассона меняется не столь резко).  [c.61]

Засыпка траншей производится в присутствии представителей технического надзора от дорожной организации. Коэффициент уплотнения грунта должеи быть равен 0,95.  [c.302]

Местные просадки на участках небольшой длины устраняются втрамбовыванием в грунт щебня, бетонного боя до полного уплотнения основания. Коэффициент уплотнения грунта должен быть не менее 0,98.  [c.320]

Большие значения коэффициентов уплотнения грунта следует принимать при устройстве цементобетонных и цементогрунтовых покрытий и оснований, а также усовершенствованных облегченных покрытий.  [c.91]

Перед постройкой дорожной одежды земляное полотно должно быть подготовлено. При этом следует отвести воду из колей и выбоин, высушить грунт, спланировать его, придав ему требуемый поперечный уклон. Дополнительное уплотнение выполняют самоходными пневмоко-лесными катками массой 16 или 30 т. Уплотнение ведут челночными проходами катка от краев к середине, перекрывая предыдущие полосы на /з ширины уплотняемой полосы. Коэффициент уплотнения грунта должен быть 0,95—1. Неровности от прохода пневмоколесных катков выравнивают за два-три прохода самоходных катков с гладкими металлическими вальцами массой не менее 8—10 т.  [c.117]

Низкий коэффициент уплотнения грунтов насыпи в подходной зоне моста Ку [c.164]

А — коэффициент, зависящий от уплотненности грунта русла канала величина этого коэффициента может приниматься равной 3,2 для хорошо уилотиенных грунтов и 2,8 для грунтов с более рыхлой стр) ктурой.  [c.161]

Уплотняемость грунтов характеризуется увеличением их плотности вследствие вытеснения из пор воды и воздуха и компактной укладки твердых частиц. После снятия внешней нагрузки сжатый в порах воздух расширяется, вызывая обратимую деформацию грунта. При повторных нагружениях из пор удаляется все больше воздуха, вследствие чего обратимые деформации уменьшаются. Степень уплотнения грунта характеризуется остаточной деформацией, основная доля которой приходится на первые циклы нагружения. Ее оценивают коэффициентом уплотнения, равным отношению фактической плотности к ее максимальному стандартному значению, соответствующему оптимальной влажности. При уплотнении грунтов требуемый коэффициент уплотнения назначают в зависимости от ответственности земляного сооружения из пределов от 0,9 до 1.  [c.202]

При устройстве морозозащитных слоев из песчаных и супесчаных грунтов их доставляют на земляное полотно автомобилями-самосвалами, думперами или скреперами, разравнивают бульдозером, уплотняют прицепными или полуприцепными пневмоколесными катками. Коэффициент уплотнения должен быть не менее 0,98—1  [c.118]

Приведенные решения распространяются на задачу о взаимодействии штампа с грунтами. Для идеально связного грунта в выражениях настоящей главы следует считать с вместо Tg, где с — коэффициент сцепления грунта, причем в это.м с.лучае грунт считается несжимаемым телом, механизмом разрушения его является сдвиг, а движение частиц грунта подчиняется закону пластического потенциала. В .Tj ae среза грунта штампом или резцом эксперименты показывают, что многие виды грунтов уплотняются перед тем, как реализуется механизм сдвига. Условно можно считать, что при этом деформации rpj Hxa разбиваются на две фазы фазу уплотнения и фазу сдвига. В результате уплотнения грунта под штампом или резцом приближенно полагаем коэффициент сцепления постоянным в пределах зоны скольжения и соответствующим некоторой величине коэффициента пористости (это соответствует результатам опытов А. А. Нкчиноровича [61] над глинами и суг.тинками) при угле внутреннего трения ф = 0.  [c.239]

Откосы в местах примыкания насыпного к основному грунту составляли 1 1,5. Плотность (наименьшее значение коэффициента уплотнения) под наружной ниткой пути под внутренней ниткой пути  [c. 241]

Основные экспериментально установленные факты, выявившие характер влияния вибраций на механические свойства грунтов (в основном песчаных), сводятся к следуюш ему. Вибрация вызывает изменение-деформационных и прочностных свойств грунта (суш ественно возрастает-сжимаемость и резко падает сопротивление сдвигу). Кроме того, грунт приобретает свойства вязкой жидкости. Особенность рассматриваемых эффектов состоит в том, что они оказываются обусловленными только-ускорениями колебаний, и зависимость механических характеристик от ускорения носит четко выраженный пороговый характер — влияние-колебаний на механические характеристики (сжимаемость, коэффициент вибровязкости и т. д.) начинает сказываться лишь после достижения амплитудой вибрационного ускорения некоторого порогового значения. Проведенные эксперименты позволили выявить как сами пороговые значения ускорения, так и конкретный вид указанных зависимостей. (Н. А. Преображенская, 1958 И. А. Савченко, 1958 Д. Д. Баркан, 1959, и др. ). Д. Д. Барканом, О. Я. Шехтер, О. А. Савиновым и другими с учетом полученных в опытах данных были разработаны методы теоретического решения задач о вибропогружении свай и иных конструкций в грунт и о глубинном и поверхностном уплотнении грунтов вибраторами. Полученные при этом результаты позволили разработать, рациональные инженерные методы расчета и проектирования как вибровозбудителей, так и самих процессов вибропогружения и виброуплотнения.,  [c.222]


Уплотнение грунтов земляного полотна. Послойно уплотняются глинистые грунты, мелкие и пылеватые пески. Нормы плотности V K для насыпей, сооружаемых из глинистых и песчаных грунтов, устанавливаются в зависимости от максимальной стандартной плотности Усктак. определяемой по методу стандартного уплотнения, и коэффициента уплотнения К, назначаемого в проекте сооружения, т. е. YoH = Y K max-  [c.50]

Уплотнение грунтов относится к числу наиболее важных элементов технологического процесса возведения земляного полотна автомобильных и железных дорог, плотин и т. п. От качества выполнения этого процесса зависит дальнейшая их служба. Для каждого из этих сооружений установлены требования к плотности грунтов. При этом в основу оценки степени уплотнения положен метод стандартного уплотнения, и поэтому требования к плотностям грунтов обычно выражены коэффициентом уплотнения, т. е. в долях от максимальной стандартной плотности бщах- Для верхних слоев грунтов земляного полотна автомобильных дорог требования к плотностям высоки — здесь плотность грунта должна быть не ниже (0,98н-1,0) а для нижних слоев насыпей она может быть снижена до 0,95б ах-  [c.222]

Здесь Сскр — вес скрепера, даН (кгс) Отр — вес трактора, даН (кгс) у — плотность грунта, кг/м f — коэффициент качения, приблизительно равный на разрыхленной дороге — 0,2, а на уплотненной—0,1 I — уклон скреперной дороги (положительный при подъеме и отрицательный на спуске).  [c.175]


13.1.2. Исходные данные для проектирования

Исходными данными для проектирования уплотнения грунтов, а также для проектирования оснований и фундаментов на уплотненных грунтах являются: необходимая степень уплотнения грунтов, деформационные и прочностные характеристики уплотненных грунтов, расчетные их сопротивления.

Необходимая степень уплотнения грунтов устанавливается в зависимости: от назначения уплотненных грунтов и нагрузок, передаваемых на них от фундаментов и других конструкций; от возможностей изменения температурно-влажностного режима уплотненного грунта; от диапазона изменения природной влажности грунтов, используемых для возведения обратных засыпок; от принятых и возможных технологических схем производства работ по отсыпке уплотняемого грунта и применяемого грунтоуплотняющего оборудования; от климатических условий производства работ; от производственных возможностей строительных организаций и пр. [7].

Для определения необходимой степени уплотнения грунтов с учетом приведенных выше факторов выполняется комплекс лабораторных исследований, включающий изучение уплотняемости грунтов (стандартное уплотнение), а также прочностных и деформационных характеристик уплотненных до различной степени плотности грунтов. По результатам стандартного уплотнения (см. рис. 13.2) определяются максимальная плотность ρd. max, оптимальная влажность ω0, а также плотность сухого грунта при уплотнении его до различного коэффициента уплотнения и соответствующие диапазоны допускаемого изменения влажности.

По данным сдвиговых и компрессионных испытаний уплотненных до различной степени плотности грунтов строятся графики зависимости сцепления, угла внутреннего трения и модуля деформации от плотности грунта или от коэффициента уплотнения грунтов (рис. 13.3). На основе этих графиков в соответствии с необходимыми значениями сцепления, угла внутреннего трения и модуля деформации уплотненных грунтов назначается требуемая степень уплотнения грунтов.

Рис. 13.3. Зависимости с, φ (а) и E (б) от коэффициента уплотнения и плотности сухого уплотненного грунта

При отсутствии данных описанных выше исследований необходимые значения степени уплотнения грунтов принимаются по табл. 13.2.

ТАБЛИЦА 13.2. НЕОБХОДИМАЯ СТЕПЕНЬ УПЛОТНЕНИЯ ГРУНТОВ
Назначение уплотненного грунта Коэффициент уплотнения kcom
Для оснований фундаментов зданий, сооружений и тяжелого технологического оборудования, а также полов с равномерной нагрузкой более 0,15 МПа 0,98—0,95
То же, среднего оборудования, внутренних конструкций, полов с нагрузкой 0,05—0,15 МПа 0,95—0,92
То же, легкого оборудования, полов с нагрузкой менее 0,05 МПа, отмостки у зданий 0,92—0,9
Незастраиваемые участки 0,9—0,88

При возможном изменении температурно-влажностного режима уплотненных грунтов за счет их периодического промерзания и оттаивания приведенные в табл.  13.2 значения kcom целесообразно повышать на 0,01—0,02.

Модули деформации грунтов, уплотненных до различной степени плотности, должны приниматься, как правило, по результатам испытания их штампами. При отсутствии данных непосредственных испытаний значения модулей деформации допускается принимать по табл. 13.3.

Коэффициент изменчивости сжимаемости уплотненных грунтов αcom, обусловливаемый различной степенью уплотнения, переменной влажностью, неоднородностью состава грунта и представляющий собой отношение максимального значения модуля деформации к его возможному минимальному значению, допускается принимать: αcom = 1,2 при kcom = 0,92, αcom = 1,35 при kcom = 0,95 и αcom = 1,5 при kcom = 0,98.

ТАБЛИЦА 13.3. НОРМАТИВНЫЕ ЗНАЧЕНИЯ МОДУЛЕЙ ДЕФОРМАЦИИ НЕКОТОРЫХ ВИДОВ УПЛОТНЕННЫХ ГРУНТОВ
Грунты Е, МПа
при влажности уплотнения равной в водонасыщенном состоянии
kcom = 0,92 kcom = 0,95 kcom = 0,92 kcom = 0,95
Лессовидные супеси 20 25 15 20
Лессовидные суглинки и глина 25 30 20 25
Крупные пески 30 40
Средние пески 25 30
Мелкие пески 15 20

Прочностные характеристики уплотненных до различной степени плотности грунтов определяются путем испытания их на срез в условиях завершенной консолидации с получением зависимости сцепления с и угла внутреннего трения φ от коэффициента уплотнения. Для предварительных расчетов нормативные значения прочностных характеристик уплотненных лессовых грунтов рекомендуется принимать по табл. 10.4.

Расчетные сопротивления уплотненных грунтов определяются с учетом прочностных характеристик грунтов и размеров фундаментов. При отсутствии прочностных характеристик, а также для предварительного назначения размеров фундаментов допускается пользоваться условными значениями расчетных сопротивлений R0 уплотненных насыпных грунтов (табл. 13.4).

ТАБЛИЦА 13.4. РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ ОСНОВАНИЯ ИЗ УПЛОТНЕННЫХ ГРУНТОВ
Грунты R0, МПа, при коэффициенте уплотнения kcom
0,92 0,95 0,97
Супеси
Суглинки
Глина
Крупные пески
Средние пески
Мелкие пески
0,2
0,25
0,3
0,3
0,25
0,2
0,25
0,3
0,35
0,4
0,3
0,25
0,28
0,32
0,4
0,5
0,4
0,3

Руководство по устройству обратных засыпок котлованов с подготовкой оснований под технологическое оборудование и полы на просадочных грунтах

Коэффициент уплотнения грунта

В проекте имеет место большой объем обратной засыпки котлована и насыпи при вертикальной планировке из привозных материалов. Коэффициент уплотнения грунта, щебня и песка КУПЛ— 0,98. Можно ли применять коэффициент перерасхода материалов в связи с уплотнением?

При устройстве насыпи, какой объем материала (грунта, песка, щебня) в плотном теле, или в рыхлом состоянии учитывать в единичной расценке?

Заказчик не принимает коэффициент перерасхода материала, ссылаясь на техническую часть к Сборнику № 1 «Земляные работы», в которой говорится о разработке грунта в плотном теле. В нашем случае насыпь.

Материалы завезены с нарушенной естественной плотностью.

Ответ:

Если для устройства вертикальной планировки и обратной засыпки котлованов подрядной организацией разрабатывается карьер (грунта, песка) с природной плотностью, то при устройстве насыпи следует принимать тот же объем, что и разработан в карьере с добавлением потерь грунта при перевозке в размере 0,5 — 1,5% в зависимости от вида транспорта, группы грунта и расстояния транспортирования. Коэффициент на уплотнение не применяется.

Коэффициент на уплотнение может быть применен только в тех случаях, если необходимая по проекту плотность грунта в насыпи превышает природную плотность грунта в карьере.

Если для устройства вертикальной планировки и обратной засыпки котлованов используется песок (дренирующий грунт) из промышленных карьеров, где цена и объемы устанавливаются, исходя из разрыхленного состояния песка, то необходимое количество песка для устройства насыпи определяется с применением соответствующего коэффициента на уплотнение в зависимости от требуемой проектом плотности песка.

Статья «Смета на строительство дома» — основные этапы строительства частного дома и составление сметы, учитывая каждый этап.Скачать готовую смету.

Определение коэффициента уплотнения грунта

Наши услуги

ИНФОРМАЦИЯ:

МЫ БЫЛИ ВЫБРАНЫ  В 2019 г. АДМИНИСТРАЦИЕЙ НИЖНЕУДИНСКОГО МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ ДЛЯ ПРОВЕДЕНИЯ ОБСЛЕДОВАНИЯ ЗДАНИЙ ПОСЛЕ ЗАТОПЛЕНИЯ В ИРКУТСКОЙ ОБЛАСТИ

НАС ВЫБИРАЮТ АРБИТРАЖНЫЕ СУДЫ
СМОТРЕТЬ ОПРЕДЕЛЕНИЯ

ПОЧЕМУ СУДЫ ОТКЛОНЯЮТ ЗАКЛЮЧЕНИЯ

Читать статью!

*******

МЫ РАБОТАЕМ
БЕЗ ВЫХОДНЫХ

с 8-00 до 22-00

Ждем Ваших звонков не только в будние дни, а также в субботу и в воскресенье. Наши эксперты выезжают на экспертизу и обследование ежедневно и без выходных.

*******

СТРОИТЕЛЬНЫЙ АДВОКАТ

Бесплатная консультация нашего строительного юриста.

Анализ перспектив Вашего спора в суде или в досудебном порядке.

Юридические услуги оказывают юристы в области строительного права.

*******

ДОСТАВКА

курьером строительного заключения, актов приемки-сдачи, счетов-фактур.

*******

ОСТОРОЖНО!

В последнее время появилось большое количество мошенников и непрофессионалов.

Читать Проверка экспертной организации.

*******

ДОСТИЖЕНИЯ МНСЭ
ЗА 2020 г.:

352 проведенных строительных экспертиз;

126 проведенных обследований;

12 проведенных энергоаудита;

389 разработанных проектов.

*******

МНСЭ — участник и докладчик
2-го Всероссийского Симпозиума «Актуальные проблемы судебной экспертизы и контрольных процедур в строительстве», который прошел 16 апреля 2015 г. в Центральном Доме Архитектора в Москве.

*******

ПЛАГИАТ

Увидели у конкурентов похожий на наш сайт по структуре или по содержанию. Проверьте в интернете, кто является первоисточником. Ответ, который Вы получите — МЫ.

НАШИ КЛИЕНТЫ: Арбитражный суд г. Москвы Арбитражный суд МО Арбитражный суд Санкт-Петербурга и Ленинградской области ОАО «Мосметрострой» ОАО «Одинцовский лакокрасочный завод» ГУ РАН «Московский дом-пансионат» ОАО «Балтинвестбанк» ЗАО «Останкинский завод бараночных изделий» ОАО «ЭХО» ЗАО «КСПЗ» ОАО «Пятовское карьероуправление» ОАО «Фабрика-химчистка № 21» ЗАО «ЦТК» ЗАО «НТ СМУ-333» ЗАО «КАСКАД-МЕБЕЛЬ» ООО СМУ Варшавское» ЗАО «Строймеханика» УК «Регионгазфинанс» ОАО «Московский станкостроительный завод имени Серго Орджоникидзе» ЗАО «БРПИ» ОАО «Стройтрансгаз» ЗАО ЦНТУ «Механика» ОАО «Ростелеком» ОАО «Икшинское опытно-производственное предприятие»

18. 10.2016 года в нашу компанию обратился Александр с просьбой определить коэффициент уплотнения грунта строительной площадки жилого комплекса. По причине того, что в грунте пролегают трубы, что бы в будущем не было осадки грунта и не возникло проблем. Александр поинтересовался, занимаемся ли мы таким видом работ, получил устную консультацию и решил сотрудничать с нами.

   После заключения договора наши специалисты выехали на объект.

 Определение степени уплотнения грунта, песка или щебня проводится в рамках контроля выполнения земляных работ и проверки соответствия показателей уплотнения проектным значениям. Измерения проводятся в основании котлованов и траншей, в том числе при их обратной засыпке, а также при строительстве автомобильных и железных дорог. В процессе работ определяется коэффициент уплотнения, который показывает степень соответствия фактической плотности максимальной плотности, до которой можно уплотнить грунт (метод стандартного уплотнения по ГОСТ 22733-2002).

Работа на объекте была разделена на пять этапов:

  1. Изучение имеющейся проектной, технической, исполнительной и прочей документации;
  2. визуально-инструментальное обследование объекта, с фотофиксацией выявленных дефектов и недостатков;
  3. описание выявленных дефектов и недостатков;
  4. определение возможных причин возникновения;
  5. разработка строительно-технического заключения.

В процессе исследования эксперты применили следующие методы:

  1. Измерительный метод, при фактическом визуальном осмотре объекта, с использованием измерительных инструментов, с одновременной фотофиксацией данных цифровой фотокамерой;
  2. метод информационного и ситуационного анализа;
  3. изучение представленных материалов, относящихся к предмету экспертизы, их анализ и сопоставление с результатами экспертного осмотра, требованиями нормативно-технической документации.

   Для проведения обследования эксперты применяли следующие приборы: цифровая камера «Canon» G12, рулетка металлическая с ценой деления 1 мм «Remomagnet», плотномер пенетрационный статического действия В-1.

 Степень уплотнения грунта оценивают показателем удельного сопротивления пенетрации, определяемым расчетом по величине прилагаемого усилия при заглублении рабочего наконечника. Степень уплотнения определяется отклонением стрелки индикатора, возникающим при деформации динамометрического кольца.

   Пенетрация — показатель консистенции, выраженный как расстояние в десятых долях миллиметра, на которое стандартная игла вертикально проникает в пробу материала при заданной нагрузке.

 Фактическое значение степени уплотнения определяется исходя из полученных результатов замеров по прилагаемой к прибору таблице.

 Для более точного определения степени уплотнения грунта, данные полученной таблицы в соответствии с показаниями плотномера обследуемого грунта, были подвергнуты интерполяции.

  Интерполяция – один из способов приближенного вычисления, когда по ряду данного математического выражения определяют промежуточные члены и таким образом находят искомые неизвестные.

 Входе проделанных испытаний нашими экспертами был сделан вывод: равномерная степень уплотнения грунта на участке сети К1 от колодца №21 до колодца №22.

 Александр был доволен проделанной работой и удостоверился, что с трубами в грунте ничего не случится.



Уплотнение грунта СНиП 3.02.01-87

Строительству любых зданий или сооружений предшествует огромная работа по проектированию и подготовке застраиваемой площади к осуществлению планируемых мероприятий. Это относится ко всем объектам, которые планируется использовать длительный период, исчисляемый десятками и сотнями лет. Во время подготовки проводятся всевозможные пробы и тесты, показывающие пригодность площадей к дальнейшим действиям, например, берутся пробы грунта, вычисляется уровень подземных вод и прочие факторы. Если плотность грунта в зависимости от его типа не соответствует плановым показателям, проводится ряд мероприятий, направленных на уплотнение грунта.

Проведение подобных мероприятий способствует улучшению технических показателей, и как следствие решает ряд проблем, которые могут возникнуть в будущем, к примеру, проседание грунта со всеми вытекающими последствиями. Первым внешним проявлением проседания грунта могут стать трещины на стенах, а при наложении иных факторов к разрушению объекта.



Методы уплотнения грунта

Качественный состав грунтов отличается в зависимости от географического расположения. При этом каждый из них имеет свою плотность, влажность и способность к проседанию. Поэтому для каждого вида почв разрабатывается комплекс мер, направленный на улучшение их характеристик, формирующий целую методологию.

Способность грунта к уплотнению определяется коэффициентом уплотнения, который вычисляется в лабораторных условиях соответствующими органами. И в зависимости от полученных показателей выбирается оптимальный метод уплотнения. При этом впоследствии рассчитывается усилие, прикладываемое для получения требуемого результата.

Условно методы разделяют на группы в зависимости от способа достижения цели – выведения воздуха из слоя почвы на заданной глубине. Так, различают поверхностные и глубинные способы. А категории оборудования и способы его применения выделяют статические, вибрационные, ударные и комбинированные методы, сочетающие в себе несколько видов влияния (давления). При этом тип оборудования отображает способ применения силы, к примеру, пневматические катки.

Часть таких методов может применяться для малого частного строительства, другие же используются исключительно при возведении масштабных объектов при согласовании с местными властями, поскольку некоторые из них могут повлиять не только на заданную площадь, но и окружающие объекты и привести к их полному или частичному разрушению.

СНиП коэффициента уплотнения грунта

Все подобные операции четко регламентированы на законодательном уровне и поэтому их проведение ведется под контролем соответствующих организаций. Для того чтобы избежать возможных ошибок регламент и методология фиксируются в соответствующих документах – нормах (СНиП).

Уплотнение грунта и соответствующие показатели в российском законодательстве отражены в документах СП 45.13330.2012 и СНиП 3.02.01-87. Дата принятия этих документов отражена в их названии, соответственно первый принят в 2012 году, а второй в 1987, что означает его моральную изношенность. Однако действия, описанные в документах, актуализированы в 2013. Они описывают уплотнение грунтов разных видов и грунтовых подушек, укладываемых под фундамент сооружений различной конфигурации, в том числе подземной.

Каток для уплотнения грунта

Для поверхностного уплотнения грунта применяются различного рода катки. В зависимости от характера работ и размеров строительного объекта они могут быть ручными и самоходными. Ручные обычно используются там, где сильное уплотнение почвы не требуется, например, при создании песчаной подушки для мощеных пешеходных дорожек. В данном конкретном случае сильных нагрузок вроде многотонной конструкции не будет, поэтому можно обойтись таким вариантом.

Самоходные и управляемые катки применяются на застраиваемых площадях круглой формы. Однако такой способ обработки не всегда приемлем, поэтому применяются катки, которые движутся не по спирали или кругу, а исключительно взад-вперед.

Катки для уплотнения грунта различаются по весу, одни из них по весу едва достигают в половину тонны, другие, напротив, имеют вес в десятки тонн.

Уплотнение грунта трамбовками

Кроме катков, на небольших участках с песчаными и глинистыми почвами применяют трамбовки. Они представляют собой плиты, подсоединяемые к кранам или экскаваторам, которые сбрасывают их с фиксированной высоты. Результат – более быстрая утрамбовка на большей глубине от полуметра до метра. Однако подобная технология быстро изнашивает технику. Несмотря на счастливые случайности, уплотнение грунта чрезвычайно травмоопасная операция, поэтому выполнять ее должны профессионалы.

Прибор для определения степени уплотнения грунта ZFG 3.0

Купить плотномер для грунта – оценить надежность фундамента, дорожного полотна

Строительство дорог (автомобильных, железных), возведение фундаментов и ряд других строительных работ требуют определения такого параметра, как качество уплотнения грунта. Для оценки параметра необходимо купить плотномер для грунта. Все приборы подразделяются на две категории: динамические и статические.

Действие электронного динамического агрегата ZFG 3.0 основано на использовании метода падающего груза. Тестирование проводят непосредственно на месте строительства, определяя, какую максимальную нагрузку способен выдержать грунт. Этот метод и прибор предназначен для исследования крупнозернистых материалов.

Для грунтов, мелкозернистого состава АналитПромПрибор предлагает плотномер В-1 статического действия – недорогой, удобный в использовании, позволяющий быстро оценить плотность грунта.

Назначение ZFG 3.0

При использовании плотномера для грунта ZFG 3.0 потребитель получает возможность с высокой точностью одновременно оценить большой список параметров исследуемого материала:

  • динамический модуль упругости;
  • несущая способность;
  • коэффициент уплотнения;
  • географические координаты точки, в которой проводился замер;
  • графическую диаграмму прогиба.

После проведения диагностики все данные могут быть распечатаны на встроенном термопринтере или переданы на ПК.

Плотномер используется не только для определения плотности грунта, но и для оценки качества нефтепродуктов. Здесь представлен вип 2мр вибрационный плотномер нефти и продуктов из нее.

Производитель: ZORN Instruments
Модель: ZFG 3.0
Производитель: Германия
Тип прибора:  динамический плотномер, прибор для определения степени уплотнения грунта

ZFG 3.0 – новая разработка от немецкой компании ZORN Instruments. Термопринтер выполнен в виде отдельного модуля. Теперь для заказа доступен комплект как с термопринтером так и без него. Такое решение позволило снизить стоимость комплекта, уменьшить энергопотребление измерительного блока и его вес.

ZFG 3.0 — электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения . Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

ZFG 3.0 позволяет выполнять в полевых условиях:

  • определение динамического модуля упругости грунта Еvd
  • определение несущей способности грунта и оснований дорог по динамическому модулю упругости
  • измерение коэффициента уплотнения грунта
  • построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
  • печать результатов проведенных измерений с помощью термопринтера

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3.0 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.

ZFG 3.0 применяется при выполнении следующих видов работ:

  • Cтроительство авто и ЖД дорог
  • Взлетно-посадочные полосы
  • Земляные работы, подземное строительство
  • Дамбы и склоны
  • Зернистые прослойки
  • Засыпка траншей
  • Откаточные пути
  • Стабилизация почвы
  • Засыпка опор
  • Отвальные группы
  • Контроль за уплотнением

Примеры применения прибора:

Преимущества ZFG 3.0:

  • Простота использования
  • Все измерения выполняются одним человеком
  • Время одного измерения 3 минуты
  • Не нужен противовес
  • Применим в маленьких траншеях
  • Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле
  • Карта памяти для простого переноса данных на ПК
  • Полностью графический дисплей
  • Низкое энергопотребление измерительного блока
  • Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях

Принцип действия:

Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd).

Порядок измерений:

  Шаг 1:
Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту.
  Шаг 2:
Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.Шаг 3:
Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений.
   Шаг 4:
Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.

Обработка результатов:

Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

На дисплей выводятся:

  • три осадки с характеристическими кривыми осадки и средним значением
  • три скорости осадки со средним значением
  • соотношение s/v между осадкой и скоростью осадки как характеристика уплотняемости
  • значение Evd как выражение динамического модуля упругости или же несущей способности

Пример полученных данных: (Deflection — величина осадки;   Velocity — скорость осадки)



Таблица корреляции динамического модуля упругости, статического модуля упругости и коэффициента уплотнения грунта *

Тип грунта Динамический модуль упругости Статический модуль упругости Коэффициент уплотнения
EVD, MN/m2 EV2, MN/m2 КУ
Смешанный гравий GWМелкозернистый гравий GI   ≥60 ≥120 ≥1,03
≥50 ≥100 ≥1,00
≥40 ≥80 ≥0,98
≥35 ≥70 ≥0,97
Крупнозернистый гравий GE ≥40 ≥80 ≥1,00
Крупнозернистый песок SE
Смешанный песок SW ≥35 ≥70 ≥0,98
Мелкозернистый песок SI ≥32 ≥60 ≥0,97
Грунты смешанные и мелкой фракции ≥25 ≥45 ≥1,00
≥15 ≥30 ≥0,97
≥10 ≥20 ≥0,95

* — по данным Института по строительным материалам и инженерии грунта г. Ветцлар (Германия).

Плотность предварительно уплотненного грунта ρ можно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρmax, по формуле:

ρ = ρmax х Ку

Максимальная плотность грунта может быть определена по ГОСТ 22733-77

Влияние уплотнения орошаемых почв на некоторые физические и водные свойства почвы в Центральном и Южном Ираке | NVEO — журнал НАТУРАЛЬНЫХ ЛЕТУЧИХ И ЭФИРНЫХ МАСЕЛ

Полевое исследование было проведено для выявления влияния уплотнения орошаемых почв в результате движения тяжелой техники, используемой в процессах обработки почвы и растениеводства в центральном и южном Ираке, на некоторые физические, водные и инженерные свойства почвы. Изучено влияние уплотнения тяжелых и легких почв на полях зерновых культур «пшеница и рис».Исследование проводилось на восьми площадках на четырех станциях разного гранулометрического состава, по две площадки на каждой станции. Четыре объекта: район Аль-Фаджр, мухафаза Ди-Кар (почва смешанного состава), станция песчаных дюн, расположенная в рамках проекта ФАО между Ди-Кар и Аль-Кадисия (смешанная песчаная почва), исследовательская станция риса в районе Аль-Машхаб / мухафаза Наджаф. (глинистая смешанная почва) и район Аль-Кадисия. Хор Салиб (аллювиальная глинистая почва). Были отобраны пробы, по 10 повторов для каждого участка, из почвы с глубины 30-50 см и измерены некоторые физические свойства почвы, а именно гранулометрический состав, объемная и реальная плотность, общая пористость, сопротивление почвы проникновению, аккумулятивная водонапорность. , скорость наконечника и проводимость воды.Отмечено, что существует положительная связь между кажущейся плотностью грунта и общей пористостью, на которую влияет коэффициент уплотнения. Объемная плотность грунта, подвергнутого уплотнению С1, увеличилась по сравнению с соседним грунтом, менее подверженным уплотнению С0, и песчаным грунтом. Результаты показали более низкую пористость в уплотненных грунтах по сравнению с неуплотненными грунтами. И было явное влияние операций по уплотнению на значения сопротивления грунта проникновению, скорость опрокидывания и вершину заполнителя уплотненного С1 грунта и грунтов, менее подверженных операциям по уплотнению С0 на исследуемых участках. В целом в глинистых грунтах эффект усиливался, тогда как в песчаных грунтах существенного влияния процессов уплотнения не наблюдалось.

Восприимчивость почвы к уплотнению — ESDAC

Восприимчивость почвы к уплотнению  — это вероятность того, что почва уплотнится, когда она подвергается риску уплотнения. Он может быть низким, средним, высоким и очень высоким в зависимости от свойств почвы и набора внешних факторов, таких как климат, использование почвы и т. д.

Предотвращение уплотнения почвы связано с оценкой восприимчивости почвы к уплотнению.Подверженность почв уплотнению также можно разделить, подобно уплотнению, на две основные части: естественную и техногенную. Важно знать, какая почва подвержена уплотнению, чтобы иметь возможность правильно использовать и обрабатывать почву, чтобы предотвратить реальное уплотнение.

Причины естественной склонности почвы к уплотнению

Причины естественной склонности почвы к уплотнению вытекают из свойств почвы и типичного климата оцениваемой территории

  • Структура почвы и физические свойства: На склонность почвы к уплотнению влияет главным образом ее структура, в основном глинистая фракция (размер менее 0,00). 002 мм). Чем выше глинистая фракция, тем больше почва подвержена уплотнению. Структура почвы последовательно влияет на другие свойства почвы. Склонность к уплотнению идет в направлении супесчаные — суглинистые супесчаные — супеси суглинистые — суглинистые — глинистые суглинистые — суглинистые глинистые — глинистые грунты — глины
  • Водный режим почвы и наличие грунтовых вод: Водный режим почвы влияет на восприимчивость почвы к уплотнению и, наоборот, на него влияет уплотнение. Водный режим почв обобщает движение воды по почвенному профилю во времени и пространстве.Направление движения воды в почве определяется влагопотенциалом почвы.
  • Химические свойства: Из химических свойств почвы наиболее важным в отношении уплотнения является избыток солей в почвенном профиле, который снижает стабильность структуры почвы. рН также является важным фактором. Низкий рН неблагоприятен для агрегативной стабильности почвы, поэтому почвы с низким рН более подвержены уплотнению.
  • Биологические свойства: Почвенная биота, как микро-, так и макроорганизмы, подвержены влиянию изменения свойств почвы вследствие уплотнения. К свойствам почвы, изменение которых может влиять на почвенную биоту, относятся: температура, водный и воздушный режим, количество и перераспределение доступных питательных веществ (наличие преимущественно в верхних частях пахотного слоя, остальная часть почвенного профиля без питательных веществ, воды и воздуха), рН и Eh. , плотность почвы (дождевые черви)
  • Расположение и вид почвенного горизонта: Высокая влажность и неустойчивая структура создают условия уплотнения. Накопление солей связано с малой устойчивостью почвенных агрегатов. Процессы выщелачивания, такие как оподсоливание и иллимеризация, а также движение глины снижают устойчивость структуры почвы и влияют на движение воды в почвенном профиле.
Причины антропогенной и комбинированной подверженности уплотнению почвы

Антропогенная или вторичная склонность почвы к уплотнению создается в том случае, когда возможное уплотнение почвы является не желаемым результатом деятельности человека, а результатом неправильного использования почвы, особенно в сельскохозяйственной и лесной практике

  • Лесные почвы, особенно при работах с древесиной, таких как трелевка после вырубки деревьев, подвергаются проезду тяжелой техники при любых погодных условиях и условиях влажности почвы.
  • В случае сельскохозяйственных почв создание узких канав и вспашка почвы могут особенно привести к ее уплотнению. Во всех этих случаях нарушается баланс почвы с окружающей средой и обычно не хватает времени, чтобы снова прийти к такому же равновесию.
  • Обработка грунтов на территории застройки приводит к значительным изменениям природных свойств грунта; очень часто такие изменения, приводящие к уплотнению грунта, делаются специально, и уплотнение является целью таких работ
  • Вспахивание почвы на одну и ту же глубину в течение нескольких лет ускоряет формирование плуга, даже если оно производится при надлежащей влажности почвы.
  • Для техногенного уплотнения почвы характерен уплотненный слой на глубине 0,1 — 0,25 м (пахотная чаша). Для естественно-индуцированного процесса характерно более глубокое уплотнение почвы.

Методология

Формирование карты естественной восприимчивости почвы основано на создании логических связей между соответствующими параметрами, называемых правилами педотрансфера. Входные параметры для этих правил педопереноса взяты из атрибутов Европейской базы данных почв.

Процесс построения карты был разделен на три этапа:

  • ШАГ 1: выбор соответствующих параметров из Европейской базы данных почв (SGDB)
  • ШАГ 2: оценка выбранных параметров.
  • ШАГ 3: создание правил Pedotransfer.
ШАГ 1: выбор соответствующих параметров из Европейской базы данных почв

Тип почвы, гранулометрический состав и водный режим – важнейшие параметры из СГДБ, используемые в процессе естественной восприимчивости почвы к уплотнению

  • AGLIM1: Наиболее важное ограничение для сельскохозяйственного использования STU
  • AGLIM2: Вторичное ограничение сельскохозяйственного использования STU
  • WRB-ADJ1: Первый код почвенного прилагательного STU из Всемирной справочной базы (1998 г.)
  • WRB-FULL: Полный код почвы STU из Всемирной справочной базы (1998 г.)
  • TEXT-SRF-DOM: Доминирующий класс текстуры поверхности STU
  • TEXT-SRF-SEC: Второй класс текстуры поверхности по STU
  • TEXT-SUB-DOM: Доминирующий класс текстуры недр STU
  • TEXT-SUB-SEC: Вторичный текстурный класс недр STU
  • TEXT-DEP_CHG: Класс глубины для текстурного изменения доминирующего и/или вторичного STU
  • WR: Доминирующий среднегодовой класс водного режима почвы почвенного профиля СТУ

В дополнение к основным параметрам используются также «вспомогательные» параметры с целью сделать оценку более точной в сомнительных случаях.

  • IL: Наличие непроницаемого слоя в профиле грунта СТУ
  • РОО: Класс глубины препятствия для корней в пределах СТУ
  • WM1: Обычное наличие и назначение существующей системы управления водными ресурсами
  • USE-DOM: Преобладающее землепользование STU
  • USE-SEC: Вторичное землепользование СТУ
ШАГ 2: оценка выбранных параметров

Оценка выбранных параметров проводилась на основе экспертных знаний об их свойствах и влиянии на склонность почвы к уплотнению.Восприимчивость отдельных параметров была разделена на три категории:

  • L — низкий
  • М — средний
  • Н — высокий
ШАГ 3: создание правил Pedotransfer

Выбранные параметры ESDB были оценены в соответствии с этой основной предпосылкой, а естественная восприимчивость почвы к уплотнению была установлена ​​с целью построения карты. Наибольшее упрощение было в двух маргинальных ситуациях:

  • 1. Если все выбранные параметры показывают высокую склонность к уплотнению, то грунт имеет очень высокую конечную восприимчивость к уплотнению;
  • 2.Если все выбранные параметры показывают низкую склонность к уплотнению, то почва имеет низкую конечную восприимчивость к уплотнению.

Для случая 1 при окончательной оценке параметры с высокой чувствительностью были оценены с более высоким значением, как это было в случае 2, в котором есть параметры с низкой чувствительностью. Причиной этого является предположение, что если почва обладает всеми свойствами, необходимыми для восприимчивости к уплотнению в плохом состоянии (высокая восприимчивость), ее конечная восприимчивость очень высока.Наоборот, если почва имеет все соответствующие свойства в хорошем состоянии (низкая восприимчивость), это не повлияет на конечную восприимчивость, которая и без того низкая, потому что каждая почва как пористая среда имеет некоторую восприимчивость к уплотнению, поэтому всегда присутствует восприимчивость.

Как вода влияет на уплотнение почвы

На способность почвы к уплотнению влияет несколько важных факторов, наиболее важным из которых является количество воды, присутствующей в почве. Это измерение присутствия воды в почве, также известное как содержание влаги в почве, принципиально важно для теста на уплотнение Проктора, а также для земляных работ и уплотнения в целом.

Что такое уплотнение почвы

Почти все знают, что «уплотнение 98%» является общей спецификацией в Калгари и по всей Альберте, и что, если у вас уплотнение ниже 98%, вы должны продолжать уплотнять засыпку. Но о чем именно мы, инженеры, говорим, когда указываем определенный процент уплотнения?

Это довольно просто.

Когда вы слышите «уплотнение на 98%», это просто означает, что инженер-геотехник указал, что насыпь должна быть уплотнена до 98% от максимальной плотности в сухом состоянии используемого грунта.Таким образом, при уплотнении ниже 98% плотность тестируемого грунта все еще слишком низкая.

Как определяется максимальная плотность в сухом состоянии? Путем выполнения теста Проктора на том же насыпном материале, который используется на месте в геотехнической лаборатории.

Как вода влияет на уплотнение почвы?

Если вы когда-нибудь держали в руках действительно влажный глиняный шарик, то знаете, как легко его можно сжать в руке и скатать в шарик. Это возможно из-за того, что вода в глине действует как смазка между частицами почвы, позволяя им легко скользить друг мимо друга и сближаться, увеличивая плотность материала.Если не хватает воды? Глина твердая и ее трудно перемещать. Частицы почвы не могут легко скользить друг мимо друга.

Значит, мы можем просто добавить грузовик воды, и уплотнение не будет проблемой, верно?

Не совсем так. Очевидная проблема с добавлением слишком большого количества воды заключается в том, что она становится мягкой, когда она слишком влажная, но почему она становится мягкой?

В то время как небольшое количество воды позволяет частицам почвы скользить друг относительно друга и плотно сцепляться друг с другом, слишком большое количество воды делает противоположное, потому что вода несжимаема. Когда воды слишком много, отдельные частицы почвы могут легко скользить, но они не могут приблизиться друг к другу, потому что избыток воды в почве не позволяет этого!

Это ключ для проверки уплотнения. Когда мы измеряем уплотнение почвы на месте, мы измеряем ее сухую плотность , а не плотность почвы во время уплотнения. Поскольку избыток воды не позволяет частицам грунта сближаться, когда грунт высохнет (после завершения строительства), его плотность будет слишком низкой, и мы можем столкнуться с такими проблемами, как оседание.

Итак, нам нужно найти баланс между избытком воды и недостатком воды.

Как помогает тест Проктора?

Испытание на уплотнение Проктора — довольно простой тест, который проводится на нескольких образцах одной и той же почвы. Единственная разница между каждым образцом почвы заключается в их влажности.

Компания Factor Geotechnical обычно берет достаточно большой образец почвы, чтобы мы могли сделать четыре разных образца почвы, каждый из которых имеет разное содержание влаги.

Затем мы прикладываем одинаковое усилие к каждому образцу, высушиваем их и взвешиваем. После этого наносим результаты на график и определяем максимальную плотность в сухом состоянии и оптимальную влажность.

Посмотрите на этот пример графика Проктора ниже.

Каждая красная точка представляет тестовый образец, а синяя линия показывает взаимосвязь между содержанием влаги и плотностью в сухом состоянии.

Начиная с крайней левой красной точки на синей линии – глядя прямо вниз с этой точки, мы видим, что этот образец был очень сухим.Теперь посмотрите прямо налево от самой левой точки — сухая плотность этого образца была очень низкой. Было слишком много трения между частицами, чтобы его можно было эффективно уплотнить.

Теперь следуйте по синей линии вверх и вправо до следующей красной точки. В этом образце больше воды, и его удалось немного уплотнить. Следуйте этой тенденции до пика синей линии.

Эта точка дает нам максимальную плотность в сухом состоянии или плотность по Проктору, если смотреть слева от точки, и оптимальное содержание влаги, если смотреть под точкой. Для этой конкретной почвы содержание влаги, которое мы обеспечиваем, позволит уплотнить почву до максимальной плотности.

Это основа для номеров, которые мы используем на сайте. Поэтому, когда вы слышите 98% уплотнения, это на самом деле означает 98% от максимальной плотности в сухом состоянии по Проктору, и именно поэтому так важно поддерживать влажность вашей засыпки близкой к оптимальному значению. Слишком влажно или слишком сухо, и вы боретесь с почвой. В самый раз, и вы скоро закончите.

Заключение

Тест Проктора дает вам необходимое число, но также говорит вам, как ведет себя ваша почва.Посмотрите на полученный график, чтобы знать, как ваша почва реагирует на изменения влажности. Понимание этого может сэкономить вам время и деньги.

Если вам нужны испытания на уплотнение, прокторские испытания или любая другая инженерно-геологическая помощь в Калгари, Эдмонтоне или где-либо в Альберте, пожалуйста, заполните нашу контактную форму или позвоните нам.


Как рассчитывается коэффициент уплотнения? – Restaurantnorman.com

Как рассчитывается коэффициент уплотнения?

Путем деления значения частично уплотненного бетона на значение полностью уплотненного бетона рассчитывается коэффициент уплотнения, который обычно указывается с точностью до второго десятичного знака.

Что такое коэффициент уплотнения почвы?

Таблица типовых коэффициентов набухания и уплотнения

Материал Типичные факторы увеличения объема Типовые коэффициенты уплотнения
Глина 1,3 0,8
Почва 1,25 0,9
Песок и гравий 1,12 0,88
Камень (взорванный) 1.5 1,3

Для чего используется измерение коэффициента уплотнения?

Тест на коэффициент уплотнения проводится для измерения степени удобоукладываемости свежего бетона с учетом внутренней энергии, необходимой для тщательного уплотнения бетона. Тест на коэффициент уплотнения используется для определения низкой удобоукладываемости бетона.

Как измеряется коэффициент уплотнения CF в тесте коэффициента уплотнения?

Степень уплотнения также называется коэффициентом уплотнения и измеряется с помощью коэффициента плотности, который представляет собой отношение плотности, фактически достигнутой в испытании, к плотности того же бетона, когда он полностью уплотнен.Его максимальный ответ равен 1, но практически он меньше 1.

Является ли 1199 коэффициентом уплотнения?

СОГЛАСНО: 5515:1199. Аппарат состоит из двух конических бункеров и цилиндра, закрепленных на жесткой металлической раме. Нижние отверстия бункеров снабжены откидными люками для выпуска и при падении материала.

Какие факторы влияют на плотность уплотнения?

1. Какой из следующих факторов влияет на плотность уплотнения? Объяснение: Содержание воды, тип почвы, добавление добавок, количество и тип уплотнения – это различные факторы, влияющие на плотность уплотнения.

Какой коэффициент уплотнения?

Коэффициент уплотнения — это термин, используемый в отрасли отходов, который относится к сокращению отходов и свободного пространства, создаваемого уплотнителем. Это пропорция, описывающая объем уплотненных отходов, который может быть помещен в то же место для хранения, которое занято неуплотненными отходами.

Почему тест на коэффициент уплотнения лучше, чем тест на осадку?

Ответ: Основное различие между ними заключается в том, что испытание на коэффициент уплотнения является более чувствительным и точным, чем испытание на осадку, и особенно полезно для бетонных смесей с низкой удобоукладываемостью, а также может указывать на небольшие изменения удобоукладываемости в широком диапазоне.2. Перечислите различные типы спада.

Какова цель уплотнения в полевых условиях?

Уплотнение – это приложение механической энергии к почве для перераспределения частиц и уменьшения коэффициента пористости. Основной причиной уплотнения грунта является уменьшение последующей осадки под рабочими нагрузками. Уплотнение увеличивает сопротивление грунта сдвигу. через почву.

Что такое коэффициент уплотнения?

Коэффициент уплотнения определяется как отношение массы уплотненного бетона в приборе для измерения коэффициента уплотнения к массе полностью уплотненного бетона.Тест на коэффициент уплотнения проводится для измерения степени удобоукладываемости свежего бетона с учетом внутренней энергии, необходимой для тщательного уплотнения бетона.

В чем разница между испытанием на осадку и коэффициент уплотнения?

Тест на коэффициент уплотнения более широко используется в Европе, чем в Соединенных Штатах, хотя общее использование этого теста, по-видимому, сокращается. Испытание обычно используется при производстве сборных железобетонных изделий и на крупных строительных площадках.По сравнению с испытанием на осадку прибор громоздкий, и для выполнения измерений требуются весы.

Что такое тест Проктора для уплотнения почвы?

Испытание на уплотнение по Проктору Наиболее распространенным лабораторным испытанием на уплотнение почвы является испытание на уплотнение по Проктору. Тест Проктора был изобретен в 1930-х годах Р. Р. Проктором, полевым инженером Бюро водоснабжения и водоснабжения в Лос-Анджелесе, Калифорния.

Каков коэффициент уплотнения 1185 кубических ярдов?

Вставьте эти значения в калькулятор, и он сообщит вам, что коэффициент уплотнения = 1.237. Умножьте 1185 кубических метров на 1,237 1185 * 1,237 = 1465,9. Для выполнения этой работы вам потребуется 1465,9 кубических метров этого гравия в насыпном состоянии.

При испытании на уплотнение почвы, если результат испытания превышает 100 %, должны ли инженеры принять результат? — Портал гражданского строительства

Уплотнение почвы – это процесс увеличения плотности почвы за счет уменьшения объема воздуха в почвенной массе.

Уплотнение почвы зависит в основном от степени уплотнения и количества воды, присутствующей для смазки.Обычно для уплотнения в лабораториях доступны 2,5-килограммовые и 4,5-килограммовые трамбовки, и максимальная плотность в сухом состоянии, создаваемая этими трамбовками, соответствует диапазону плотности в сухом состоянии, полученному на заводе по уплотнению на месте.

Реклама


Что касается второго фактора содержания воды, то он влияет на уплотнение следующим образом. При низком содержании воды почвы плохо поддаются уплотнению. Когда содержание воды увеличивается постепенно, вода смазывает почву, что облегчает операцию уплотнения.Однако при высокой водности, по мере того как все большую долю почв занимает вода, сухая плотность уменьшается с увеличением водности.

Для испытаний на уплотнение грунта плотность в сухом состоянии, полученная при уплотнении на месте с помощью вибрационного катка/виброплиты, сравнивается с максимальной плотностью в сухом состоянии, полученной в лабораториях с использованием 2,5-килограммовой трамбовки для уплотнения аналогичных грунтов. По сути, уплотнение на месте сравнивается с усилием уплотнения при использовании 2,5-килограммовой (или 4,5-килограммовой) трамбовки в лаборатории.Если результаты испытаний на уплотнение показывают значения, превышающие 100 %, это означает только то, что уплотнение на месте больше, чем уплотнение, проводимое в лабораториях, что считается основным критерием удовлетворительной степени уплотнения грунта. Таким образом, результаты испытаний грунта являются приемлемыми, если результаты испытаний на уплотнение превышают 100 %. Однако чрезмерное уплотнение создает риск трещинообразования сыпучих грунтов, что приводит к снижению прочностных показателей грунта.

Реклама


Этот вопрос взят из книги под названием «Пособие для самообучения — освоение различных областей строительных работ (метод VC-Q-A)» Винсента Т.Х. ЧУ.

Канварджот Сингх

Канварджот Сингх является основателем портала гражданского строительства, ведущего веб-сайта в области гражданского строительства, который был отмечен CIDC как лучшая онлайн-публикация. Он получил степень бакалавра в области гражданского строительства в Университете Тапар в Патиале и работает над этим веб-сайтом со своей командой инженеров-строителей.

2 способа минимизировать проблемы с уплотнением почвы

Почему уплотнение почвы вызывает такую ​​озабоченность в 2021 году? Одним из основных факторов являются современные тенденции в сельскохозяйственном оборудовании.Тракторы, зерновозы и комбайны большие и становятся больше.

Комбайн с полным зерновым бункером может весить около 63 000 фунтов. Тележка для зерна на 1000 бушелей с полноприводным трактором, загруженным зерном, весит около 100 000 фунтов. Это огромное оборудование создает проблемы с контролем уплотнения почвы. Несмотря на то, что в типе шин, протекторе, надлежащем давлении в шинах и даже гусеницах было сделано много усовершенствований, уплотнение почвы является реальной проблемой для тяжелой техники.

Если уплотнение почвы происходит даже в пределах первых 8 дюймов от профиля почвы, это отрицательно скажется на посевах. При уплотненных грунтах вода медленнее попадает в черепичные стоки. Это может вызвать застой на поверхности или увеличение стока, который может переносить эродированную почву и ценные питательные вещества. Запрудная почва также может вызвать образование корки на поверхности, что может нанести ущерб правильному прорастанию урожая. Уплотнение почвы снижает водоудерживающую способность почвы. Вода, попадающая в почвенный профиль, не может удерживаться в периоды засушливой погоды.

Уплотненная почва не является здоровой почвой. Микробиология почвы подвергается стрессу как из-за уменьшенного порового пространства, так и из-за доступного воздушного потока.Нездоровые почвы имеют меньшую доступность питательных веществ, и круговорот питательных веществ в почве снижается. Все эти факторы вместе приводят к стрессу растения, снижению урожайности и снижению вероятности.

Минимизация эффектов уплотнения почвы

Как уменьшить последствия уплотнения почвы? Одним из возможных способов является использование контролируемого трафика. Контролируемое движение означает минимизацию следа каждого прохода по полю. Сеялка, опрыскиватель, комбайн и зерновая тележка используют одни и те же гусеницы.Согласно исследованиям, проведенным Университетом штата Огайо, 85% уплотнения происходит при первом проходе. Если вы сможете оставаться на одних и тех же дорожках каждый раз, это поможет ограничить влияние большого оборудования на меньший процент поля. В зависимости от размера оборудования и шаблона, используемого для управления движением, можно избежать до 80% поля.

Возможно, контролируемое движение не подходит, или вы хотите воздействовать на 20-30% затронутой почвы при использовании контролируемого движения. Покровные культуры могут быть очень успешными в борьбе с уплотнением почвы.При традиционном севообороте кукурузы и сои урожай активно растет только в течение пяти или шести месяцев. Если вы используете покровную культуру или несколько видов покровных культур, вы можете поддерживать активность почвы большую часть года. Вместо того, чтобы товарная культура боролась с уплотнением почвы для получения воды и питательных веществ, покровные культуры делают это зимой.

Многие виды покровных культур больше подходят для выращивания на ограниченных участках почвы. Корневые каналы создают пути для проникновения корней кукурузы и сои в уплотненный слой.У зимующих видов они могут прорастать сквозь уплотненные слои, когда зимой они становятся мягче.

Различные рецепты покровных культур могут быть созданы на основе уровня и глубины уплотнения почвы. Если у вас есть проблемы с уплотнением почвы и вас интересует контролируемое движение или рецепт покровной культуры, обратитесь в местный сервисный центр Министерства сельского хозяйства США.

Харрисон работает окружным защитником природы в Службе охраны природных ресурсов. Он пишет от имени Партнерства по охране природы Индианы.

Влажность почвы – учет уплотнения почвы

Этой весной в большинстве районов Айовы выпало много осадков, в результате чего многие производители вышли на поля с неидеальными почвенными условиями. Высокая влажность почвы увеличивает уплотнение почвы, вызванное полевым движением и техникой. За последнее десятилетие размер ферм в Айове увеличился, что привело к использованию более крупного и тяжелого оборудования. Однако размер оборудования является лишь одним из многих факторов проблемы уплотнения почвы.Спешка на поле, когда почва влажная, может увеличить вероятность сильного уплотнения почвы в сочетании с весом оборудования и характером движения в поле. Проведение полевых работ во влажных полевых условиях усугубляет происходящее уплотнение. Максимальное уплотнение почвы происходит, когда влажность почвы равна или близка к вместимости поля (рис. 1), потому что влага почвы действует как смазка между частицами почвы под сильным давлением полевого оборудования.


Рис. 1.Кривая плотности влаги для почвы среднего гранулометрического состава при заданном усилии уплотнения.

Признаки уплотнения почвы во время и сразу после обычного дождя включают медленную инфильтрацию воды, застой воды, высокий поверхностный сток и эрозию почвы. Кроме того, уплотнение почвы можно диагностировать по задержке роста растений, плохому развитию корневой системы (см. фото ниже) и потенциальному дефициту питательных веществ (т. е. снижению поглощения калия). Эти симптомы уплотнения почвы являются результатом увеличения объемной плотности, что влияет на идеальное соотношение воздуха и воды в почве.

Наиболее эффективным способом проверки уплотнения почвы является использование зонда для плитки, лопаты или пенетрометра для определения относительной плотности почвы. Условия влажности почвы могут иметь значительное влияние на сопротивление проникновению. Например, в сухих почвенных условиях сопротивление проникновению в почву намного выше, чем во влажных условиях, потому что почвенная вода действует как смазка для частиц почвы. Поэтому целесообразно определять уплотнение почвы в начале сезона или сравнивать наблюдения и измерения в подозрительных районах с соседними районами, где вероятность уплотнения почвы незначительна из-за дорожного движения.

Управленческие решения по минимизации уплотнения почвы

Во-первых, самый эффективный способ свести к минимуму уплотнение почвы — избегать полевых работ, когда влажность почвы находится на уровне полевой способности или близка к ней. Уплотнение почвы будет менее сильным, если обработка почвы, внесение удобрений и посадка осуществляются на сухом поле. Влажность почвы можно определить с помощью теста с ручным шариком или путем наблюдения за тестом с почвенной лентой. Во-вторых, правильно отрегулируйте размер шин и давление воздуха. Большие шины с более низким давлением воздуха обеспечивают лучшую проходимость и снижают нагрузку на поверхность почвы.Кроме того, использование более крупных шин, которые должным образом накачаны, увеличивает «след» на почве. В-третьих, используйте одинаковые колесные колеи, чтобы свести к минимуму площадь пересечения земли. Большинство повреждений происходит при первом проходе орудия. Использование схем управления движением может быть эффективным при использовании орудий одинаковой ширины для подготовки почвы, посева, обработки рядков, опрыскивания и сбора урожая.

Уплотнение почвы может быть серьезной проблемой для фермеров Айовы, но при правильном управлении фермой уплотнение можно свести к минимуму.Не забудьте приостановить операции по обработке почвы до тех пор, пока состояние почвы не станет более сухим, чем вместимость поля, и изучите преимущества систем консервирующей обработки почвы.

10 главных причин избегать уплотнения почвы

  1. Вызывает дефицит питательных веществ
  2. Снижает урожайность
  3. Ограничивает развитие корня
  4. Уменьшает аэрацию почвы
  5. Уменьшает доступную почву воду
  6. Снижает скорость проникновения
  7. Увеличивает насыпную плотность
  8. Увеличивает потери осадка и питательных веществ
  9. Увеличивает поверхностный сток
  10. Повреждение структуры почвы

Источник: Дополнительная публикация Университета штата Айова PM 1901g, Управление навозом и обработкой почвы — Практика сохранения ресурсов


Влияние уплотнения почвы на рост корней при трех различных плотностях почвы: низкая, 0.

Добавить комментарий

Ваш адрес email не будет опубликован.
