Как сделать армопояс: Устройство армопояса в доме из газобетона: разновидности, применение, этапы монтажа, фото

возможные варианты и их особенности

Кирпичи были популярны всегда, однако сейчас у них появились конкуренты — разные виды легкого бетона. Несмотря на серьезные отличия, есть у этих материалов одно общее. Частные дома, возводимые из искусственных блоков, всегда нуждаются в защите от деформации стен и подвижек грунта. По этой причине в любом подобном строении предусматривают армирующие пояса. Такая железобетонная конструкция создается по всему периметру дома. Ее задача — снижение и перераспределение нагрузок от стропильной системы, от перекрытий, вес которых может спровоцировать трещины и деформацию стройматериала. Чтобы сделать по-настоящему надежное здания, будущим владельцам надо точно знать, из чего состоит такая защита, как сделать армопояс, есть ли случаи, когда можно обойтись без него.

Необходим ли армирующий пояс?

Армопояс, предназначенный для перекрытий, стропильной системы, нужен всегда. Этот элемент — монолитный бетонный контур, усиленный арматурным каркасом.

Другие его названия — железобетонный, разгрузочный пояс, сейсмопояс.

Задачи армопояса

Он призван усилить стеновую конструкцию, которая испытывает на себе воздействие:

  • порывов ветра;
  • неравномерной усадки здания;
  • проседания грунта под основанием;
  • температурных перепадов: сезонных или тех, что возникают в течение суток.

Железобетонный пояс в этом случае выполняет ту же задачу, что и фундамент. Он принимает нагрузки на себя, распределяет их равномерно, а затем передает на несущие стены, на фундамент, на грунт.

Однако функция жесткой рамы, обеспечивающей максимальную устойчивость конструкции, не единственная задача, которая возложена «на плечи» армирующего пояса. Он дает возможность:

  • соорудить проемы любого размера, но обойтись без использования специальных перемычек;
  • обеспечить отсутствие деформации стен, в которых из-за дверных и оконных проемов нагрузки воспринимаются по-разному;
  • избежать нарушения целостности строительных материалов при создании мауэрлата: в этом случае крепление производят анкерами, которые способны со временем ослабить или разрушить блоки.
  • гарантировать надежное, жесткое крепление стен с крышей, так как в противном случае стропильные ноги будут оказывать распирающее давление на стены, а оно может стать причиной деформации несущих конструкций.

Поскольку сейчас появилось очень большое количество (можно сказать, засилье) новых стройматериалов, которые не отличаются достаточной жесткостью, армопояс стал почти обязательным элементом зданий.

Каким стеновым материалам он нужен?

Для ячеистых бетонов эта конструкция необходима практически всегда. Кирпич позволяет пропустить этап сооружения армопояса под мауэрлат. Однако если кирпичный дом будет «вынужден» находиться в сейсмоопасном регионе, то таким сооружениям армирующий пояс необходим. Есть и другие условия. Чаще армопояс сооружают, когда:

  • необходимо исправить ошибки, допущенные во время строительства стен;
  • строительные работы ведутся в местности с просадочным грунтом;
  • занимаются сооружением мелкозаглубленного фундамента;
  • здание располагается близко к какому-либо водоему;
  • строят дом на участке со сложным рельефом.

Легкие и хрупкие газо-, пено- и керамзитобетон — материалы, требующие такого «опоясывания» «по умолчанию». Эти блоки, отличающиеся прочностью на сжатие, совершенно не способны достойно «работать» на изгиб. Появление трещин из-за неравномерного распределения нагрузок будет только вопросом времени.

По этой причине новомодные крупные изделия не рассчитаны на точечные нагрузки плит перекрытия, на давление стропильной системы и на подвижки грунта. Некоторые считают, что при сооружении перекрытий из дерева этот этап можно пропустить. Это не так: материал роли не играет, армопояс нужен в любом случае.

Нагрузка на стены стропильной системы — другая реальная угроза дому. Самая важная задача армопояса — гарантировать надежную фиксацию мауэрлата, однако иногда поступают по-другому: крепят его прямо к блокам. Потенциальная опасность такого решения — постепенное расшатывание креплений из-за ветровой нагрузки. Последствия столь опрометчивого шага предугадать нетрудно.

Армопояс и его разновидности

Перед тем как сделать армопояс, необходимо познакомиться с конструкцией и ее видами. Чтобы она выполняла свои функции, нужно обеспечить главное условие — неразрывность, закольцованность по периметру стен.

Ширина армирующего пояса в идеале совпадает с толщиной стен. Высота определяется проектом: она может быть как 150, так и 300 мм. Однако это, скорее, обычай, а не правило. Люди, которые хорошо разбираются в строительстве, считают, что в большинстве случаев для армопояса достаточно ширины 100 мм, высоты — 150 мм.

Есть 4 вида конструкций, которые могут быть использованы в частном строительстве:

  1. Ростверк. Это монолитная железобетонная лента. Ее сооружают для объединения в одну конструкцию элементов столбчатых или свайных фундаментов. Ростверк бывает заглубленным, повышенным (находящимся над уровнем земли) или высоким.
  2. Цокольный вид. В этом случае армопояс соединяет две части конструкции — фундамент и стены. Однако такая конструкция может считаться армирующим поясом только условно, так как из-за дверных проемов невозможно обеспечить замкнутость контура.
  3. Межэтажный армопояс. Его предназначение — распределение нагрузок от плит перекрытий. Эта разновидность должна сооружаться для любого здания, потому что она предотвращает расхождение стен под тяжестью перекрытий. К ним добавляется и «увесистая» крыша.
  4. Разгрузочный армирующий пояс. Он используется для надежного крепления мауэрлата к стенам, для равномерного распределения нагрузки от стропильной системы, кровли, осадков, которые имеют обыкновение задерживаться на пологих (малоуклонных) скатах.

Существует еще один вид конструкции. Самый нижний пояс называется базовым разгрузочным. Он сооружается перед строительством ленточного фундамента. Задача этого армирующего пояса — минимизация нагрузок на фундамент. Его делают на 300-400 мм шире, чем будущая лента. Необходим он для всех несущих стен. Толщина базового пояса — 400-500 мм, но она больше зависит от этажности здания.

Если говорить о самой конструкции, то обычный, классический армопояс состоит из пространственного металлического каркаса и бетона, внутри которой находится «скелет». Однако эта относительная простота сооружения еще не означает, что ответ на вопрос, как сделать армопояс, тоже элементарен.

Как сделать армопояс самостоятельно?

Самый простой вариант армирующего пояса — кирпичный. В этом случае делают кладку из керамического полнотелого кирпича. Несколько рядов армируют кладочной сеткой либо арматурой, диаметр ее — от 6 до 8 мм. Но сначала речь пойдет о традиционном, самом распространенном решении. Классическая бетонная конструкция потребует больших объемов работ и таких же вложений.

Опалубка

Сначала изготавливают опалубку. Ее монтаж и фиксацию можно сделать несколькими способами. Самым привычным вариантом является разборная конструкция. Ее сооружают из досок, фанеры, ОСП, ЦСП или других листовых материалов. Однако можно использовать удобные U-блоки или комбинацию обоих материалов.

Классическая съемная опалубка

Этот вариант всем знаком, так как редкий дом обходится без бетонного основания. Однако при создании армирующего пояса, в отличие от конструкции для фундамента, необходимо гарантировать надежную фиксацию опалубки в непривычном для нее месте. Деревянные щиты в этом случае фиксируют на стенах несколькими способами:

  1. По бокам, к стенам — длинными саморезами (75, 135 мм), гвоздями, анкерами, кусками арматуры.
  2. Соединить части опалубки можно толстой металлической (стальной) проволокой, которую после застывания бетона оставляют внутри, отрезав торчащие концы.
  3. Сверху. Противоположные края соединяют отрезками досок (брусом 40х40 мм). Их прибивают к верху конструкции, шаг — 1000-1500 мм.
  4. В углах. Для фиксации используют небольшие квадратные (прямоугольные) куски досок. Их крепят саморезами.

На высоту опалубки влияет только высота армирующего пояса. Чем она больше, тем толще должны быть доски съемной конструкции. Чтобы предотвратить вытекание раствора, все щели, зазоры, стыки рекомендуют предварительно герметизировать.

Помощь U-блоков

Если в первую очередь хозяев интересует вопрос о том, как сделать армопояс быстро, беспроблемно, но качественно, то строителям можно рассмотреть использование стандартных U-блоков. Такое решение — хороший шанс избежать теплопотерь на стыке материалов, несколько различающихся структурой. В этом случае работа особых сложностей не обещает.

  1. На верхний ряд блочной стены наносят клеевой состав, затем на него укладывают блоки.
  2. Для дополнительной теплоизоляции внутрь помещают слой утеплителя. Нередко используют пенополистирол, пенополиуретан, каменную вату.

Большой плюс метода — отсутствие необходимости устанавливать, а потом заниматься демонтажом опалубки. Это важно, так как на этот этап уходит минимум времени. Минус — высокая стоимость U-блоков. Еще одним недостатком можно считать то, что придется распиливать газобетон. Однако для тех, кто уже сталкивался с операцией при возведении стен, это не представляет трудностей.

Комбинация щитов и блоков

Этот способ дает возможность сэкономить на бетоне, арматуре, блоках и опалубке. С наружной стороны здания к стенам приклеивают тонкие блоки (150 мм), а с противоположной стороны крепят опалубку из дерева или ОСП. В оставшееся пространство укладывают арматурный каркас и теплоизоляционный материал.

Утепление

Если здание не планируют теплоизолировать с внешней стороны, то когда заканчивают монтаж опалубки, задумываются об утеплении конструкции. На роль материала для опалубки выбирают несколько претендентов.

  1. Экструдированный пенополистирол (ЭППС). Данный утеплитель очень популярен, так как он обеспечивает максимальную защиту из-за низкой теплопроводности.
  2. Пенопласт (ПСБ-25). Поскольку хрупкость этого утеплителя для армопояса не является большим недостатком, этот вариант вполне подходит. К тому же цена его гораздо ниже.
  3. Минеральная вата. Это не лучший вариант, так как утеплитель будет «тянуть» влагу из бетонного раствора. После ее поглощения он потеряет теплоизоляционные качества. Исключением может стать минвата высокой плотности, которую используют для сооружения «мокрых фасадов».

Теплоизоляционный материал нарезают полосками, ширина который аналогична высоте армирующего пояса, оптимальная толщина — 50 мм. Для пенопласта — как минимум 80 мм. Затем полосы укладывают с наружной стороны стен так, чтобы примыкание соседних элементов было максимально плотным. Фиксация утеплителя не нужна, эту задачу выполнит раствор.

Армирование опалубки

Толщина прутьев для армирующего каркаса определяется проектом. Обычно используются материалы, имеющие сечение от 10 до 14 мм, квадратное либо прямоугольное. Поперечные элементы (хомуты) фиксируют вязальной проволокой, ее диаметр — 6-8 мм. Шаг перехлеста — 300-500 мм.

В углах арматуру рекомендуют изгибать, а не сооружать каркас из отрезков. Только в этом случае получится цельная, максимально надежная конструкция. Арматуру необходимо полностью погрузить в толщу бетона, поэтому для установки каркаса в опалубку используют пластиковые фиксаторы или одинаковые по размеру обломки блоков, кирпича и т. д.

Определенное расстояние оставляют до стенок и утеплителя. Точные его значения заложены в проекте. К армирующему каркасу крепят либо шпильки для фиксации мауэрлата, либо прутья, предназначенные для соединения с плитой перекрытия. Если несколько правил, соблюдение которых необходимо:

  1. Горизонтальность, вертикальность элементов каркаса проверяют уровнем. Особенно важно второе условие для армопояса под мауэрлат.
  2. Загибание стержней на углах — более сложная операция, но она обеспечит максимальную надежность.
  3. Бетонный слой, защищающий арматуру, должен быть толщиной не менее 50 мм.
  4. Оптимальная длина использующихся прутьев — 6000-8000 мм.
  5. Обязательный нахлест продольной арматуры — 800 мм.

При расчете расстояния между стержнями ориентируются на толщину и высоту армопояса, не забывая о необходимости защитных слоев бетона со всех сторон конструкции.

Заливка бетоном

Оптимальное решение — использование покупного бетона марок М200 или М250, потому что бетонирование пояса необходимо делать за один раз, в противном случае образуются рабочие швы. Для частного строительства прочность этих марок будет достаточной.

Если мастер предпочитает изготавливать раствор собственноручно, то в этом случае приобретают цемент марки 500. Классический, универсальный рецепт — 1 часть цемента, 2 — песка, 4 — щебня. Существует и другое соотношение — 1:2,8:4,8. Добавки-пластификаторы не только облегчат работу, но и сделают армопояс более прочным.

После заливки бетона его уплотняют, потом накрывают плотной полиэтиленовой пленкой, однако первые 2-3 дня ее периодически снимают и обильно смачивают поверхность. Спустя неделю съемную опалубку снимают, но полного созревания бетона ждут как минимум 28 дней, с момента заливки.

Последний этап — гидроизоляция армопояса. Для этой цели традиционно используют рубероид, его укладывают как минимум в 2 слоя. Это операция нужна для армопояса под деревянный мауэрлат, однако необходимость в ней отпадает, когда речь идет о конструкции, предназначенной для бетонных перекрытий.

Как к армопоясу крепят мауэрлат?

Ответ на вопрос, как сделать армопояс, зависит от того, для какой части конструкции он предназначается. Одной из самых требовательных и сложных задач можно по праву назвать создание разгрузочного пояса, сооружаемого для монтажа мауэрлата.

Высота конструкции не должна превышать толщины стен, оптимально значение, не превышающее 250 мм. Бетон марки М250 предпочтительнее. В этом случае необходимо обеспечить надежное соединение элементов.

Самый простой вариант — шпильки (12-16 мм), имеющие на конце резьбу. Их до заливки бетона крепят к арматурному каркасу. Расстояние между вертикальными элементами должно быть одинаковым (1000-1500 мм). Но это не все особенности работы.

  1. Чтобы во время заливки бетона раствор случайно не попал на резьбу, все шпильки обматывают полиэтиленовой (например, пищевой) пленкой. Если нужно, то фиксируют материал проволокой. Другой вариант — использование скотча.
  2. Для того чтобы предотвратить коррозионные процессы, часть шпилек, которая будет спрятана в толще бетона, защищают краской. Лучше использовать тот состав, что предназначен для металла.

Шаг и расположение креплений необходимо рассчитать так, чтобы они находились как раз посередине между стропильными ногами. Иначе при сооружении крыши могут возникнуть непредвиденные проблемы. Длина наружной части шпилек должна быть достаточной для того, чтобы после монтажа мауэрлата была возможность накрутить 2 гайки и одну шайбу. Например, хватит 50 мм.

Армопояс из кирпича для блоков

Это второй способ сделать надежную конструкцию, но избежать долгой работы, связанной с обустройством бетонного пояса. Кирпичный армирующий пояс — кладка в несколько рядов, этот вариант чаще используют для конструкций под перекрытия. Ее усиливают либо металлическими стержнями, либо сеткой. Такое сооружение не может называться полноценным монолитом, однако в некоторых случаях это решение может стать хорошей заменой железобетонному сооружению.

Кирпичный армирующий пояс допустимо использовать для жилых зданий малой этажности, для небольших хозяйственных построек. Он сможет успешно противостоять проседанию, неравномерному пучению грунта, а также сильным ветровым нагрузкам. Преимущество пояса из небольших керамических блоков — простота, возможность обойтись без заливки бетона на высоте, относительная скорость работ.

Высота кирпичного пояса — от 4 до 7 рядов, ширина тоже совпадает с толщиной стен здания. Армирование в этом случае необходимо каждому ряду кладки. В шов укладывают или стальную сетку с ячейками 30-40 мм, или арматуру (жесткая проволока) сечением не менее 5 мм. Кладку производят с перевязкой — со смещением в 1/3 длины блока. Тычковую перевязку делают после каждого третьего ряда.

Если кирпичный армирующий пояс делают для монтажа мауэрлата, то в кладку сразу замуровывают резьбовые шпильки, их диаметр тот же — 12-16 мм. Шаг — тоже (1000-1500 мм). Чаще вертикальные штыри вмуровывают на всю высоту кирпичного армирующего пояса. Готовую кладку аналогично защищают рубероидом.

Если кирпичному зданию не всегда требуется дополнительная защита, то будущим хозяевам домов из популярных, крупных газо- и пеноблоков придется узнавать о том, как сделать армопояс. Только эта конструкция защитит дом от неприятных и опасных неожиданностей, позволит владельцам не задумываться о потенциальных нагрузках, «капризах» грунта и серьезных внешних воздействиях.

В завершение темы армирующего пояса — видеоматериал о самом главном:

Видео загружается…

Как сделать теплыми перемычки и армопояс в доме из газобетона. Личный опыт. | Илья Александров

При строительстве стен из теплого газобетона хочется, чтобы другие конструкции дома были такими же теплыми и не промерзали.

Постоянно вижу, как придумывают сложности и делают спорные решения.

Газобетонный блок позволяет пилить его как хочешь, можно делать любые формы. Это позволяет сделать перемычки без торчащего с улицы утеплителя или бетона / кирпича.

ЖБ и кирпич, торчащие наружу.

ЖБ и кирпич, торчащие наружу.

Если сделать армопояс плохоутепленным, то будут большие теплопотери, может быть промерзание. Часто слышал от обладателей домов из газобетона, что в первую зиму чуть ли не иней появлялся на таких конструкциях.

Ниже расскажу как делал я на своем доме.

Над дверными проемами делать перемычку не обязательно, вот что по этому поводу пишет Глеб Грин:

Если на перемычку нет непосредственной нагрузки от перекрытий, она сопротивляется только весу кладки, расположенной в прямоугольнике, ограниченном ее длиной и половиной высоты. Этот вес мал, поэтому часто достаточно использовать просто перемычку из рядовой неармированной кладки.
Блоки для кладки перемычек и армопояса, которые использовал я.

Блоки для кладки перемычек и армопояса, которые использовал я.

Над окнами решил совместить армопояс и перемычку. Тем самым увеличил сечение армопояса в районе окон.

Для этого выпилил в блоках примерно на 100мм в глубину и 200м в ширину углубление и сделал подобие U-блоков (см. рисунок выше). Это только для окон и немного в стороны.

Над дверью не совмещал А/П с перемычкой и на всякий случай сделал из таких блоков и залил самомесным бетоном.

Лучше, чтобы конструктор просчитывал подобные конструкции.

А ряд под армопояс выложил из перегородочных блоков 100мм, клал их только на клей-пену.

Видны самопальные U-блоки в оконных проемах и блоки для армопояса.

Видны самопальные U-блоки в оконных проемах и блоки для армопояса.

Желательно просчитать этот момент заранее и заказать вместе с остальными блоками, т.к. на рынке будет стоить дороже.

Далее взял самый простой пенопласт, толщиной 50мм и приклеил к внешнему блоку на всю высоту армопояса.

Не используйте минеральную / каменную вату — толку от нее не будет. Сейчас бы делал не ППС, а ЭППС в качестве утеплителя – от него нет крошек по всему участку и отрезать ровно его проще.

Внутрь уложил арматурный каркас.

До и после заливки.

До и после заливки.

Армопояс в теплотехническом калькуляторе.

Армопояс в теплотехническом калькуляторе.

На рисунке выше видны все слои из чего сделан армопояс, а также видно,что армопояс получился таким же теплым как стена.

Стена в теплотехническом калькуляторе.

Стена в теплотехническом калькуляторе.

Я лишь поделился своим опытом и примером как можно сделать теплыми такие узлы, вариантов как из различных блоков можно сделать подобное – масса.

Ниже на фото делал замеры своих стен и армопояса в первый отопительный сезон, как видно температура везде одинаковая.

Температура внутренней стены, внешней возле окна и армопояса. (Слева направо).

Температура внутренней стены, внешней возле окна и армопояса. (Слева направо).

Считаю, что правильнее заказать проект или попросить его оптимизацию, т.к. армопояс не всегда нужен, а его сечение может быть гораздо меньшим, чем если делать по типовым узлам. Даже оптимизация проекта всегда себя окупает.

Делайте правильные выводы, стройте с умом.

Если вам понравилась статья, то помогите развитию моего канала — поставьте лайк, поделитесь в соцсетях. Есть чем поделиться? – пишите в комментариях.

Как сделать армопояс своими руками — Наша дача — 29 ноября — 43054690459

Одним из важных этапов строительства здания из блока или кирпича того или иного вида, является создание бетонного армопояса в верхней части дома или между его этажами. Эта деталь строительной конструкции послужит укреплению стен, не позволив им разойтись в стороны, из-за чего могут появиться трещины. Особенно необходим армопояс под плиты перекрытия при возведении многоэтажных домов, так как он поможет равномерно распределить нагрузку на стены. Также эта монолитная железобетонная конструкция, созданная по всему периметру стен, позволит снизить нагрузку на перемычки над оконными проемами.

Изготовление каркаса из арматуры

Само понятие «армопояс» подразумевает наличие внутри бетонного изделия арматурного каркаса. Именно с формирования этого элемента конструкции нужно начинать выполнение данной строительной задачи. Чтобы связать каркас, необходимо запастись арматурой сечением 8-12 мм, которая будет играть роль продольной сердцевины. В зависимости от толщины прутов, вида строительного проекта и степени сейсмоактивности региона, в котором будет возведено здание, в устройство армопояса может входить 4 и больше таких сердечников, расположенных параллельно на некотором расстоянии друг от друга.



Чтобы зафиксировать арматуру в нужном положении, ее привязывают по всей длине к прямоугольным кольцам, сделанным из стальной проволоки сечением 5-6 мм.

Пруты лучше располагать внутри колец. Расстояние же между кольцами должно быть около 30 см, если они будут находиться над сплошной стеной, а над оконными перемычками оно должно составлять 15 см. Важно правильно рассчитать габариты каркаса, чтобы он свободно помещался внутри опалубки и его части не выступали потом из бетона. Решающим фактором, позволяющим соблюсти данное условие, является соответствующий размер колец.

Установка арматурного каркаса на стену

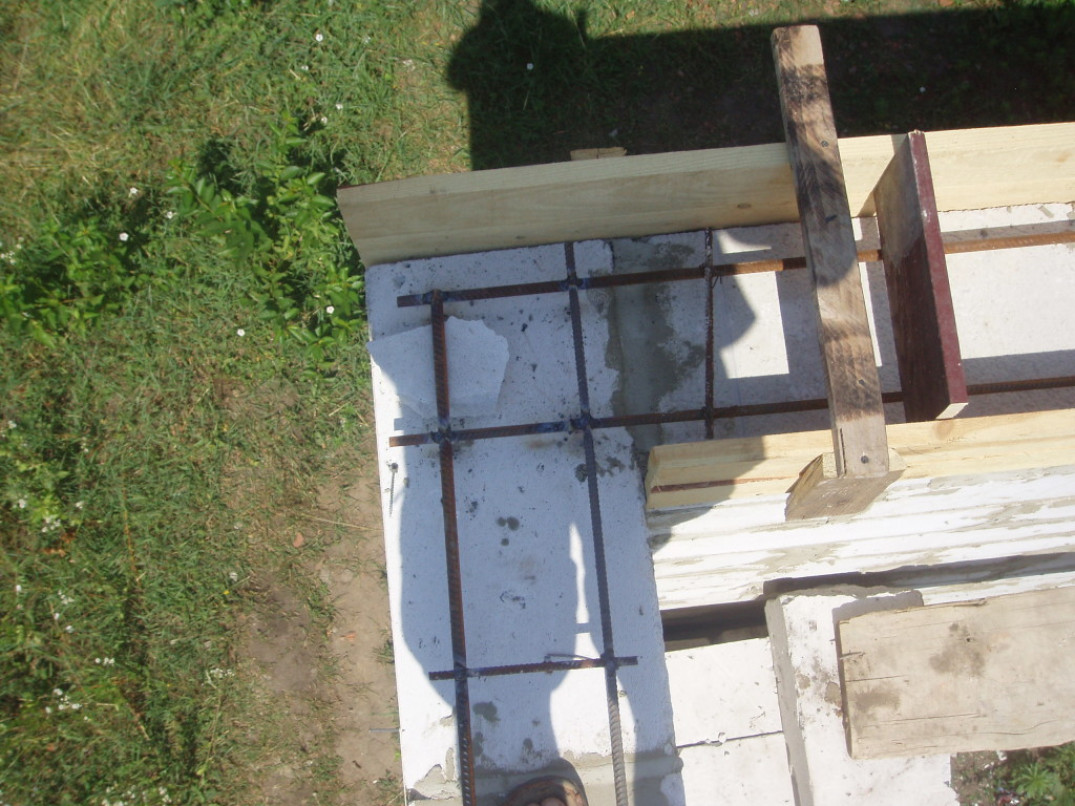

Готовый каркас следует разложить по всему периметру здания поверх последнего ряда блоков или кирпичей, составляющих стену.

Вес каркаса в сборе довольно приличный, поэтому поднятие его на стену в одиночку может стать проблемой. Да и вообще, сделать армопояс своими руками без посторонней помощи будет очень трудно.

Если дом достаточно большой, то на каждую стену, возможно, понадобится не один каркас. Все установленные отдельно части изделия прямо на стене нужно соединить между собой, делая нахлест не менее 25 см, что должно учитываться при сооружении каркаса. А места, где сходятся его перпендикулярно расположенные части, следует соединить угловыми сегментами, изготовленными из кусков арматуры, привязав их проволокой.

Чтобы армопояс был лучше связан со стеной, можно забить или забетонировать в нее сверху через каждый метр крючки из арматуры.

Сооружение временной опалубки

Следующий шаг заключается в установке опалубки, для которой можно использовать или фабричные щиты, или самостоятельно изготовленные из досок. Чтобы опалубочные щиты имели опору, в стене с помощью перфоратора на определенном уровне пробиваются сквозные отверстия, в которые вставляется пруты.

Элементы опалубки устанавливаются с наружной и внутренней стороны стен на торчащие из них концы арматуры и прижимаются специальными гайками (1).

Как видно на фото, пруты с накручивающимися гайками можно использовать и для стягивания между собой верхних частей щитов (2), но лучше воспользоваться струбцинами (3). Если же таких приспособлений нет в наличии, то можно изготовить скобы из металлического прута сечением 24 мм и одеть их сверху на опалубочный короб.

А потом с помощью деревянных клиньев нужно прижать щиты к стене.

При этом необходимо проследить, чтобы они стояли по уровню относительно всех пространственных координат.

Порядок работ при заливке бетоном армопояса

Чтобы заливка армопояса могла осуществляться непрерывно и получившаяся железобетонная конструкция была действительно монолитной, установку опалубки нужно завершить по всему периметру дома. Кроме того, необходимо подготовить заранее средства производства и продумать порядок действий каждого участника работ. Для заливки можно использовать или привозной бетон, или изготавливаемый самостоятельно с помощью бетономешалки из цемента, песка и щебня, которые смешиваются в пропорции 1:2:4 соответственно. Второй вариант подразумевает наличие бетономешалки и большего количества работников, в то время как первый – лишь подготовку места для выгрузки бетонной массы.

Кто-нибудь должен загружать рабочую смесь в емкости и передавать на леса. Люди, находящиеся наверху, принимают ведра с бетоном и поднимают их с помощью каната.

Они же высыпают рабочую смесь в пространство, образованное опалубочными щитами.

Еще один работник уплотняет бетон глубинным вибратором, разравнивает по уровню верха опалубочного короба, затирает и заглаживает его.



Но как сделать армопояс под крышу со стропилами, если по строительному проекту в доме не будут использоваться плиты перекрытия? Если для крыши будет сооружаться конструкция из деревянных ферм, то внутрь армопояса (пока бетон еще свежий) в определенных местах на соответствующем расстоянии друг от друга нужно вставить закладные, предназначенные для крепления стропил.



Когда бетон станет твердым, можно приступать к разборке опалубки.

По завершении этого дела, лишь остается со спокойной душой любоваться видом готового изделия.

Возможно, выполнение обсуждаемой в данной статье строительной задачи является трудоемким процессом, но, тем не менее, очень важным, так как залить армопояс необходимо, чтобы обеспечить лучшую сопротивляемость строения разрушающим факторам, а это послужит долговечности здания и продлению срока его эксплуатации.

Как сделать опалубку для армопояса

08 августа 2021 г.

Армопояса, как и любые другие монолитные конструкции, монтируются путём укладки металлических каркасов в подготовленные опалубки и последующей их заливки бетонной смесью. Успешность данных мероприятий зависит, прежде всего, от надёжности крепления формовочного оборудования. На земле оно выполняется, не вызывая особых трудностей. А вот на стенах из-за неудобства устанавливать и фиксировать опалубочные системы намного сложнее. Кроме того, в разы увеличиваются риски для материалов, сооружений и рабочих, возникающие вследствие ошибочных действий. Тем не менее это совсем не значит, что устройство межэтажных и подкрышных укрепляющих конструкций нельзя осуществлять своими руками. В частном домостроении такой подход вполне допустим. Главное — предварительно выяснить до мелочей, как сделать опалубку для армопояса правильно, и потом полученные знания применить на практике.

С чего начинается устройство опалубки армопояса

Решение вопроса «Как сделать опалубку под армопояс?» начинается с определения факторов, которые влияют на него в наибольшей степени. Основными среди таковых считаются:

  • место установки — основание фундамента, цоколь, верхняя грань стены под межэтажным перекрытием или мауэрлатом;
  • вид опалубки по типу конструкции — несъёмная из готовых блоков и съёмная щитовая из досок или листовых материалов;
  • имеющиеся в наличии материалы для изготовления опалубочной системы — деревянные доски, фанера, пластик, газоблоки, ДСП, ОСБ-плиты, металлические листы и прочее.

Данный список является ориентиром при формулировании названия требуемого в конкретном случае оборудования. Именно от этого названия зависит выбор способа монтажа. Поскольку диапазон вариантов достаточно широк, предлагаем упростить задачу и ограничиться рассмотрением только тех из них, которые наилучшим образом подходят для применения в индивидуальном строительстве.

Как сделать опалубку для армопояса на блоках из газобетона

В последнее время очень много домовладельцев строят гаражи, дачи, сараи из газобетонных, керамзитобетонных, шлакобетонных, полистиролбетонных и других блоков. Такая тенденция объясняется тем, что перечисленные материалы позволяют сооружать здания своими силами без проблем и лишних хлопот, причём в предельно короткие сроки. К тому же при осуществлении закупок стеновые блоки по желанию заказчиков доукомплектовываются доборными U-образными элементами, которые значительно упрощают изготовление армопоясов под перекрытия и мауэрлат. В подобных случаях устройство опалубки заключается в выполнении обычной кладки данного материала по всему периметру строения. Надёжность такой конструкции обеспечивается как связующим составом, так и соединениями «шип-паз».

Недостаток опалубки из специальных блоков — немалая стоимость. С другой стороны, принимая во внимание, что данная формовочная система после использования не разбирается и остаётся служить в качестве компонента армопояса, а также утепляющей прослойки, затраты можно считать вполне оправданными. Есть ли способ как-то сэкономить? Есть. Многие умельцы просто делают опалубочные блоки из стандартных стеновых, выпиливая в них требуемые полости. Сроки строительства при этом несколько затягиваются, зато денежные расходы ощутимо сокращаются.

Как собрать опалубку для армопояса из деревянных щитов

Ещё дешевле обходятся съёмные опалубки из деревянных щитов. Изготавливаются и устанавливаются они по-разному. Самая простая технология предполагает выполнение семи шагов.

  1. Размещение первого ряда обрезных досок толщиной 2–2,5 см по наружному, а потом по внутреннему периметру несущих стен таким образом, чтобы их нижний край оказывался ниже верхнего края кладки на 3–4 см.
  2. Закрепление этих досок на стенах с помощью метизов длиной 9–10 см.
  3. Укладка остальных рядов над первым.
  4. Соединение всех рядов брусками или обрезками досок.
  5. Фиксирование позиции противоположных верхних краёв получившейся опалубки путём набивания на них одинаковых по длине брусков.
  6. Повышение жёсткости опалубки стяжками из проволоки, которые размещаются на расстоянии 80–100 см друг от друга.
  7. Увеличение надёжности крепления опалубки вертикально ориентированными обрезками досок, которые набиваются на наружные плоскости оборудования через каждые 70 см и фиксируются на стенах шурупами.

Не меньшей популярностью пользуется и способ изготовления деревянных щитов на земле с последующим выставлением на стенах здания. Крепления в таких случаях выполняются подобным описанному выше образом.

А как выставить опалубку под армопояс на фундаменте? Тоже одним из указанных выше способов с той лишь разницей, что, во-первых, доски нужно брать не тоньше 3–4 см, а во-вторых, вместо проволочных стяжек необходимо использовать металлические шпильки, помещаемые в пластиковые трубки, или деревянные бруски, продолжающие функционировать после затвердевания бетона как элементы монолитной конструкции.

Обратите внимание на то, что цокольный армирующий пояс приносит пользу только при условии наличия ростверка — укрепляющего основания фундамента из блочного материала. Монтируется оно по технологии изготовления ленточного фундамента. Как в подобной ситуации делается и устанавливается опалубка? Так же, как и для фундамента ленточного типа, то есть сначала вбиваются по периметру котлована стойки, потом к ним прикрепляются доски или готовые щиты, а далее образовавшиеся панели дополнительно подпираются снаружи раскосами и фиксируются сверху накладками.

Как сделать опалубку для армопояса, избежав ошибок

Не имея опыта, избежать ошибок при изготовлении и монтаже опалубки под армопояс практически невозможно. Поэтому рекомендуем руководствоваться не только представленными выше инструкциями, но и ниже следующими советами профессиональных строителей.

  1. Используйте подходящие по свойствам материалы. Они должны быть достаточно прочными, жёсткими и влагоустойчивыми.
  2. Крепления и соединения выполняйте с применением шурупов и саморезов, чтобы минимизировать разрушающие динамические воздействия на блочные конструкции. Гвозди можно использовать только при изготовлении щитов на земле. Забиваются они тогда с внутренней стороны, благодаря чему бетонные поверхности получаются без вмятин и не повреждаются при проведении демонтажных работ.
  3. Устанавливайте опалубочные панели так, чтобы их положение в точности соответствовало и вертикали, и горизонтали. Промежуточные и финальные проверки выполняйте с помощью отвеса, угольника, уровня одного или нескольких видов.
  4. Обеспечивайте достаточную герметичность опалубки. Узкие щели можно заделывать паклей, широкие — закрывать рейками. Можно просто выстилать внутренние стенки полиэтиленовой плёнкой, которая вдобавок защищает древесину от разбухания и последующего деформирования, а также позволяет в результате получать гладкие поверхности.

Не забывайте и о возможности изготовления передвижной (переставной) формовочной системы, так как сделать какую-либо другую опалубку для армопояса при отсутствии достаточного количества материалов не выйдет. Данное решение довольно неплохое в плане финансов, но оно требует больших временных и трудовых затрат. На такие жертвы вы не готовы? Тогда возьмите опалубку в аренду. Обойдётся она в сравнении с покупкой материалов и комплектующих совсем не дорого. При этом возникновение проблем, связанных со сборкой, установкой и демонтажом опалубки для армопояса, будет практически исключено.

Как сделать армопояс по газобетону?

Газобетонные блоки нарезаются в заводских условиях из застывшего пористого бетона, в состав которого входят: вода, кварцевый песок, цемент и газообразующие добавки (алюминиевые пасты или суспензия). Благодаря наличию пор материал является отличным тепло- и звуко- изолятором и небольшого веса. Эти свойства, при низкой стоимости, позволили газобетону стать хорошей альтернативой традиционному кирпичу, хотя он и значительно уступает последнему по прочностным характеристикам.

Нюансы устройства стен из газобетона

  • необходимость повышенной надёжности конструкции фундаментов;
  • тщательная укладка, с постоянным контролем соблюдения ровности конструкции;
  • обязательное устройство поверху стен по всему контуру здания монолитного армопояса.

Назначение армированных поясов

  • придание всему сооружению дополнительной жёсткости и прочности;
  • защита конструктива стен от интенсивных внешних воздействий и деформаций;
  • увеличение сопротивляемости конструкции различным нагрузкам.

Месторасположение

  1. В одноэтажных строениях непременно поверху стен и перегородок и рекомендуется по верхней поверхности фундамента. Так как мауэрлат стропильной системы крыши крепится к стенам, главным образом, с использованием шпилек и анкеров, то при их установке блоки могут треснуть или лопнуть. Кроме того стропила под действием собственного веса, массы материалов кровли и резких порывов ветра вызывают явление распора стен. А армопояс, распределяя нагрузки на весь каркас дома, уменьшает величину такого воздействия на стены.
  2. В двухэтажных зданиях пояса необходимо устраивать между этажами для опирания плит перекрытия; крышей и верхом 2-го этажа. Третий пояс желателен по верху фундамента.

Устройство армированного пояса

  1. Сборка деревянной опалубки, установка с небольшим смещением вглубь стены для возможности утепления готового пояса после снятие опалубки. Высота опалубки порядка 30 см. Она жёстко раскрепляется при помощи шпилек, саморезов, проволочных скруток и верхних деревянных поперечин.
  2. Вязка арматурного каркаса с рабочей нижней арматурой диаметром 12 мм и верхней распределительной 6- 8 мм. Шаг поперечной арматуры около 50 см. Укладка готового каркаса в опалубку. Важно: обеспечение защитного слоя бетона между арматурой, опалубкой и гипсобетоном, для чего к каркасу привязываются “сухарики” (небольшие бетонные формочки с выпущенными усиками вязальной проволоки).
  3. Укладка бетонной смеси с классом по прочности на сжатие не менее В15, обязательно на гранитном щебне мелких фракций. Тщательное уплотнение вибрированием. Важно: бетонирование всего пояса производится сразу, если это условие не удаётся выполнить, то граница укладки отделяется закладным щитом. Уход за уложенным бетоном.
  4. По истечении 3 — 5 суток, в зависимости наружной температуры, опалубка разбирается.

Сооружение зданий из газобетонных блоков без устройства армопоясов категорически запрещено. При простоте устройства они значительно усиливают прочность стен и долговечность дома.

Как сделать армопояс — виды поясов и способы их заливки (+схемы)


Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Бетономешалка.
  11. Фомка/ломик.
  12. Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Подпишитесь на Nintendo Life на YouTube доступны для скачивания сейчас. Подробнее ниже…


Monster Hunter Rise по-прежнему стабильно предоставляет регулярные бесплатные обновления в виде квестов, различных доспехов и оружия, а также меньшее количество платных DLC.Последняя партия в версии 3.9 поступит на этой неделе, 24 февраля, с бесплатным обновлением, предназначенным для того, чтобы помочь новым игрокам начать работу.

Как вы можете видеть в трейлере выше, он будет включать в себя набор оружия «Защитник», набор доспехов «Черный пояс» и «Талисман ветерана», которые призваны помочь вам в начале игры. Эта официальная страница дает подробную информацию.

Обновление на этой неделе также принесет несколько платных DLC; как и весь предыдущий платный контент, это необязательная косметика, в данном случае голосовые пакеты для двух персонажей — Сельва и Паз.

От лидера чартов до монстра-боппера… это Паз! Она довольно популярная и дружелюбная… только не попадайтесь ей на нехорошую сторону.

Станьте звездой шоу с новым голосовым набором DLC для вашего Охотника. Доступно 24 февраля на Nintendo Switch и ПК. #MHRise pic.twitter.com/2M7oL58xaP

— Охотник на монстров (@monsterhunter) 22 февраля 2022 г.
Познакомьтесь с Сельвой, командиром кавалеров.

Примите его доверие с новым голосовым набором DLC для вашего Охотника.
Доступен 24 февраля на Nintendo Switch и ПК! #MHRВосстань рис.twitter.com/pH0zbn4Am3

— Охотник на монстров (@monsterhunter) 22 февраля 2022 г.

Если вам нравится дизайн персонажей, но вы не хотите тратиться на голосовые пакеты, Capcom предоставила информацию о настройке на своем веб-сайте, чтобы воссоздать их.

Добавить комментарий

Ваш адрес email не будет опубликован.
