Устройство проема в кирпичной несущей стене: Устройство проема в кирпичной стене

Сделать проем в несущей стене или перекрытии.

В марте 2017 года подписан договор на усиление существующих проемов, устройству и усилению нового проема,
расширению и усилению проемов в кирпичных стенах нежилого здания на Васильеском острове проект на данную работу
прилагался к договору.
вырезан и усилен новый дверной проем
1. устроена штроба и заведена несущая балка, собранная из 2-х швеллеров №20

2. вырезан и выбит проем в кирпичной стене
3. произведено усиление проема согласно проекта горячекатанным равнополочным уголком 100х100х8мм

выполнено усиление дверного проема на основе существующего швеллера
1.собрано усиление дверного проема согласно проекта

2. проем обварен, металл покрыт грунтом.

расширен дверной проем в несущей стене и произведено усиление проема согласно проекта
1. заведен швеллер №22, собрано усиление согласно проекта

2.проем обварен, металл покрыт грунтовкой

расширен и усилен согласно проекта входной проем в кирпичной стене

1. заведена несущая балка, собранная из двух швеллеров

2. демонтирована входная дверь и собрано усиление согласно проекта

3.усиление обварено, металл загрунтован,входная дверь смонтирована.

4.проем оштукатурен, выведены воздуховоды и восстановлен козырек

В ЦОКОЛЬНОМ ЭТАЖЕ ТАУНХАУСА ВЫРЕЗАН И УСИЛЕН ПРОЕМ В ЖЕЛЕЗОБЕТОННОЙ СТЕНЕ ТОЛЩИНОЙ 200мм. УСИЛЕНИЕ ПРОИЗВЕДЕНО ШВЕЛЛЕРОМ №20


ДЛЯ ОБЪЕДИНЕНИЯ ДВУХ КВАРТИР НА ПЕРВОМ И ВТОРОМ ЭТАЖЕ ВЫРЕЗАН И УСИЛЕН ПРОЕМ В ПЕРЕКРЫТИИ ИЗ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ТОЛЩИНОЙ 220мм



СОГЛАСНО ПЛАНА ПЕРЕПЛАНИРОВКИ ВЫРЕЗАН И УСИЛЕН ПРОЕМ В МОНОЛИТНОЙ СТЕНЕ ТОЛЩИНОЙ 180мм.
1.разгружено перекрытие с помощью винт-стоек и произведена разметка
2.выпилены и вынуты верхние сегменты демонтируемой части стен

3.выпилен проем

4.собрано усиление швеллером №18

5.усиление сварено, металл загрунтован

СОГЛАСНО ПЛАНА ПЕРЕПЛАНИРОВКИ ВЫРЕЗАН И УСИЛЕН ПРОЕМ В НЕСУЩЕЙ СТЕНЕ ПАНЕЛЬНОГО ДОМА.

1.разгружено перекрытие с помощью винт-стоек и произведена разметка.

2. вырезан проем и собрано усиление
3.проем обварен, металл покрыт грунтом.

В ДВУХУРОВНЕВОЙ КВАРТИРЕ РАСШИРЕН ПРОЕМ В МОНОЛИТНОМ ПЕРЕКРЫТИИ ТОЛЩИНОЙ 180мм ДЛЯ МОНТАЖА ВИНТОВОЙ ЛЕСТНИЦЫ.
1.демонтирована стяжка и произведена разметка проема

2.вырезаемая часть бетонного перекрытия поделена на сегменты весом приблизительно 80кг.

3. вырезан проем, по размерам необходимым для монтажа винтовой лестницы.

В КИРПИЧНО-МОНОЛИТНОМ ДОМЕ ДЛЯ ОБЪЕДИНЕНИЯ ДВУХ КВАРТИР ВЫРЕЗАН И УСИЛЕН ПРОЕМ В МОНОЛИТНОЙ СТЕНЕ ТОЛЩИНОЙ 160мм.

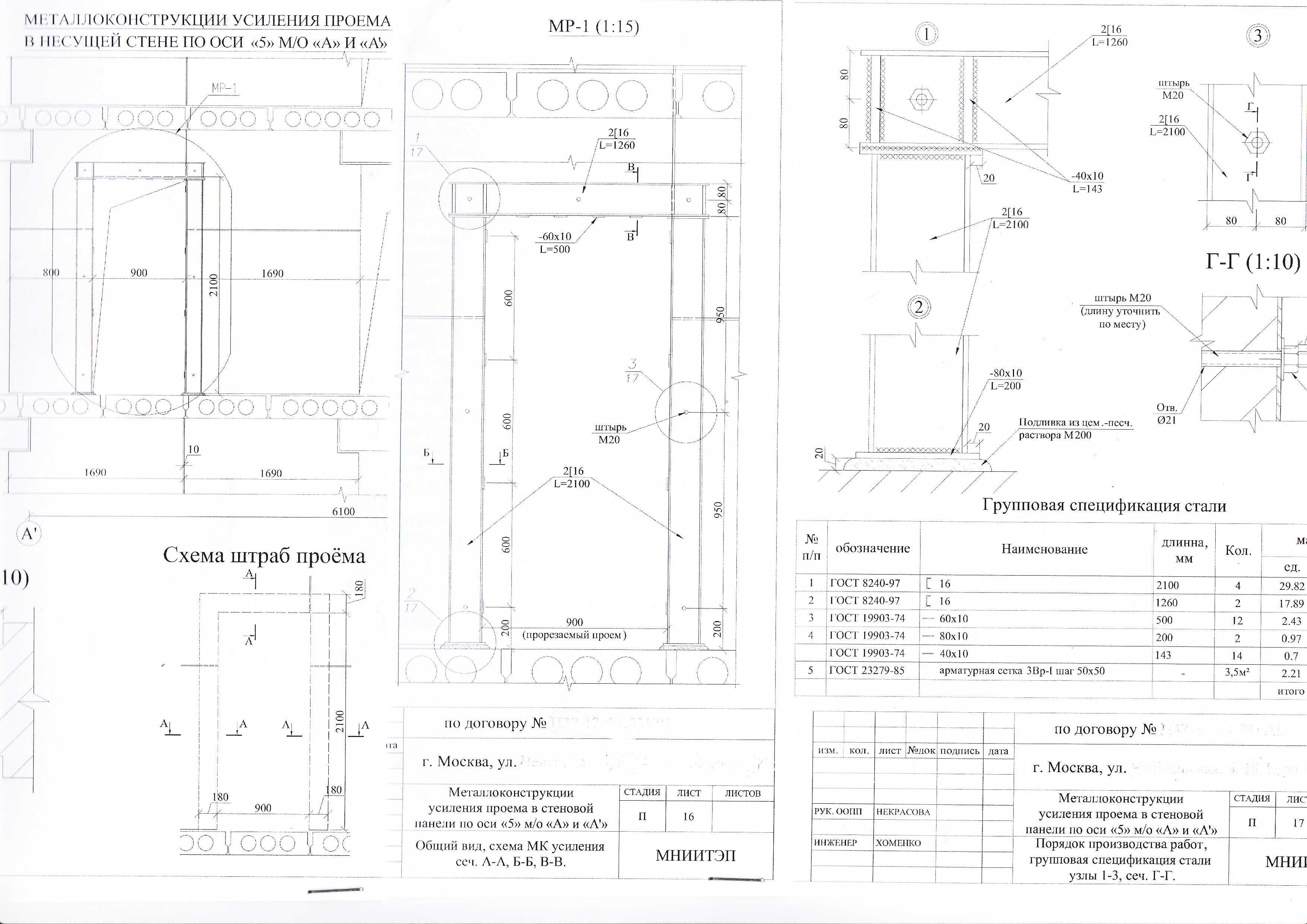

фрагмент проекта:

1. разгружены перекрытия с помощью винт-стоек и вырезан проем.

2.собрано усиление металлом согласно проекта.


3. металл загрунтован, проем готов
ДЛЯ ОБЪЕДИНЕНИЯ ДВУХ КВАРТИР ВЫРЕЗАН И УСИЛЕН ПРОЕМ В МОНОЛИТНОЙ СТЕНЕ ТОЛЩИНОЙ 180мм.
Усиление производилось согласно проекта:

1. произведена разметка стены.

2.разгружены перекрытия с помощью винт-стоек и сделаны вертикальные резы
3.сделан горизонтальный рез для выемки верхних сегментов проема

4. демонтированы верхние сегменты проема.
5. вырезан и усилен проем согласно проекта.

В КОТЕЛЬНОЙ КОТТЕДЖА ВЫРЕЗАН И УСИЛЕН ПРОЕМ ПОД ОКНО.
1. разгружены перекрытия с помощью винт-стоек.

2.смонтирована несущая балка из швеллера №20 и частично вырезан проем

3.новая несущая балка обварена.
4. металл загрунтован, проем готов.
СОГЛАСНО ПЛАНА ПЕРЕПЛАНИРОВКИ КВАРТИРЫ И ПРОЕКТА УСИЛЕНИЯ ПРОЕМА ВЫРЕЗАН И УСИЛЕН ПРОЕМ В ЖЕЛЕЗОБЕТОННОЙ СТЕНЕ ТОЛЩИНОЙ 180мм.

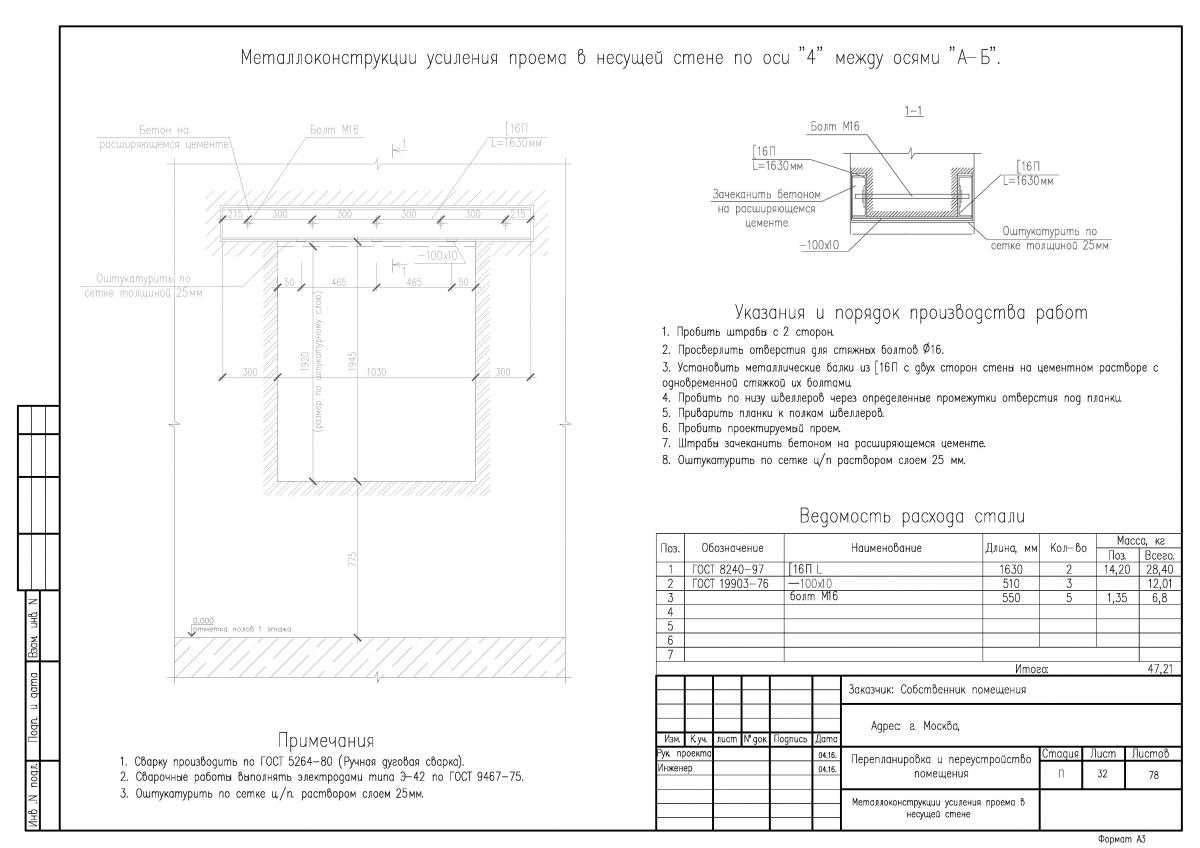

Фрагмент проекта на устройство проема:

1.произведена разметка проема.

2.сделаны вертикальные резы в стене.

3. вырезан проем и подготовлен под установку металла


4.проем обварен, металл загрунтован.


СОГЛАСНО ПЛАНА ПЕРЕПЛАНИРОВКИ ВЫРЕЗАНО И УСИЛЕНО ДВА ПРОЕМА В МОНОЛИТНОЙ СТЕНЕ ТОЛЩИНОЙ 180мм.


План перепланировки:
Схемы усиления проемов:


1. произведена разметка первого проема.

2. собрана рама усиления и сделаны вертикальные резы


3.вырезан проем

4.собрано усиление проема согласно проекта


5. проем обварен, металл загрунтован



Работы по резке и усилению второго проема были выполнены в аналогичном порядке.


как сделать и узаконить в 2022 году?

Обустройство проема в несущей стене – сложная задача, к которой следует подойти со всей ответственностью.

В ряде случаев пробить новый проем невозможно, так как это может привести к повреждению конструкции дома.

Чаще всего к подобным перепланировкам прибегают при расширении комнаты за счет смежного помещения. При их выполнении необходимо учитывать, что смежная стена является ключевой деталью конструкции здания.

Как узаконить самовольно созданный проем

В текущем 2022 году сложно получить разрешение на проем в несущей стене. Именно поэтому некоторые граждане решают сначала произвести перепланировку, а потом пробовать получить на нее разрешение.

Эти люди рассчитывают, что уже выполненные изменения не могут отменить. Подобный расчет часто не оправдывается, а перепланировка, на которую ушло немало времени и средств, признается не соответствующей требуемым условиям.

Невозможность узаконить уже выполненную перепланировку не самая большая беда, с которой могут столкнуться незадачливые владельцы квартир. Основная опасность подобных действий заключается в риске возникновения трещин на стенах.

Подобные явления опасны для всех жильцов дома, а скрыть их невозможно. В результате Жилинспекция может не только выписать штраф, но и заставить восстановить прежнее состояние конструкции.

Так как Жилищная инспекция обладает большими полномочиями, то восстановление изначальной планировки может быть назначено в принудительном порядке. При отказе владельца квартиры выполнять это требование к нему применяются различные виды мер: от штрафов до судебного дела.

Суд может постановить выселить жильца, нарушившего закон. Именно поэтому изначально должно быть получено разрешения от МЖИ, а затем уже оборудован сам проем.

Порядок действий:

  1. Подача заявления на техобследование квартиры, в ходе которого должно быть установлено состояние стен не только в вашей квартире, но и в соседних.
  2. Согласование проекта с муниципальными службами (СЭС, МЧС, МВК и т.д.).
  3. Начало проведения строительных работ.

Так как вмешательство в несущие стены дома всегда связаны с рисками, то соблюдение всех мер обязательно.

При техосмотре жилья и выдаче разрешения должны быть учтены следующие факторы:

  • материал стен;
  • нагрузка, оказываемая на участок в месте будущего проема;
  • уровень износа перекрытий;
  • первоначальная планировка квартиры.

Можно ли в несущей стене сделать дверной проем

Подавая заявку на создание проема в несущей стене, обязательно надо учитывать особенности дома. Даже практически идентичные внешне здания могут отличаться внутренней конструкцией.

Большая часть внутренних стен в типовых блочных и панельных многоэтажках относятся к несущим. Они выступают в качестве опоры для горизонтальных перекрытий, благодаря чему обеспечивается устойчивость всего многотонного строения.

На стены, располагающиеся в непосредственной близости к фундаменту, оказывается наибольшее давление. Именно поэтому в квартирах на верхних этажах проще получить разрешение на создание проема в несущей стене.

Теоретически можно пробить новый межкомнатный проход и на первом этаже, но на практике это будет очень проблематично. В особенности сложно получить согласие на подобную перепланировку в многоэтажках.

Также к причинам возможного отказа на выдачу разрешение относится состояние стен в квартирах, которые располагаются над и под квартирой с запланированной перепланировкой

. Если в одной из них уже был сделан подобный проем, то шансы получить разрешение сильно снижаются.

Но даже при наличии проема в квартирах выше или ниже этажом все еще можно получить соответствующее разрешение. Для этого надо точно соблюдать расположение проема по вертикали. Другим обязательным условием для получения согласия на перепланировку является соблюдение отступа от наружной стены. Его минимальная длина – 1 метр.

Другие условия:

  1. Состояние стен. При желании организовать проем в несущих стенах обязательно надо учитывать степень их износа, ведь даже дома могут «состариться».
  2. Расположение будущего проема. Он не должен совпадать со стыками стен и перекрытий.

Разрешение на проем может быть выдано только при соблюдении всех вышеперечисленных условий. Также от них зависит максимальная ширина проема, расположение и метод усиления профилями из металла.

Арочный проем

Проем в стене в виде арки является более сложной архитектурной конструкцией. Намного проще сделать сначала простой прямоугольный проем увеличенной высоты, а затем создать в нем гипсокартонную арку.

Усиление арочного проема сложнее той же процедуры в отношении прямоугольного проема. Такая работа требует больше времени, сил, опыта в работе и финансовых затрат.

Проверяющие инстанции при обнаружении уже сделанного арочного проема чаще всего не узаконивают его, а заставляют восстановить стену.

Инструменты

Для пробивки проема в стенах требуются специальные инструменты. Чтобы избежать трещин, сколов и других дефектов в перекрытиях не рекомендуется применять ударный перфоратор. Вибрации и грубое вмешательство могут привести к плачевным последствиям

Чаще всего при распиле стен прибегают к следующим методам:

  1. Канатная резка – с помощью устройства с канатной режущей частью и втулками искусственными алмазами.
  2. Алмазное сверление – производится конусовидными сверлами с алмазным напылением. Иногда применяются сверла с квадратным сечением.
  3. Алмазная резка пилой. Для этого используется специальный диск с алмазным напылением. Так как при этой резке используется вода, то она называется «мокрой». С помощью воды остужается инструмент и предотвращается появление пыли.

Тонкости согласования

При согласовании проема в несущей стене необходимо разработать техпроект о возможности создания такого отверстия и состоянии всего дома. А проведение работ должно осуществляться согласно проекту перепланировки, утвержденному Жилищной инспекцией.

Если перепланировка была выполнена до получения разрешения, то потом все равно необходимо получить техническое заключение о его безопасности и допустимости. На основании этого заключения будет решено, можно ли оставить проем или его придется заложить (полностью или частично).

Также ТЗ покажет другие необходимые действия по усилению конструкции. Стоимость проектирования зависит от типа здания, его года постройки и других факторов.

При устройстве проема следует четко придерживаться проекта. Нельзя изменять метод усиления и необходимый для этого материал.

Для демонтажа стены рекомендуется использовать безударный инструмент, т.е. алмазную резку. Во время организации и усиления проема должны составляться акты скрытых работ. Именно поэтому рекомендуется сразу обратиться к подрядчику с лицензией допуска СРО. При отсутствии такого допуска потребуется технадзор за работой строителей.

Как сделать проем в несущей стене панельного дома

При устройстве проема в домах панельного типа может возникнуть ряд проблем. При согласовании необходимо учитывать эти факторы:

  1. Год постройки здания. Если дому уже более 20 лет и за этот период в нем ни разу не проводился капитальный ремонт, то шансы на получение разрешения малы.
  2. Состояние конструкции дома.
  3. Наличие проема у соседей сверху и снизу. Если владельцы этих квартир уже делали межкомнатные проходы, то вы не сможете получить разрешение, так как подобные отверстия не могут располагаться друг над другом.
  4. «Возрастной предел» для дома. В каждом регионе свой данный показатель. По его достижению перепланировка несущих стен запрещена. К этой категории относится большинство зданий, возведенных до 1992 г.

Но самой главной причиной, из которой могут быть загвоздки с получением согласия на проем в несущей стене панельного дома, является тот факт, что в таких постройках все стены несущие. Поэтому перед проектированием перепланировки следует уточнить серию дома. Эту информацию можно узнать на муниципальных сайтах.

При создании проема в несущей панельной стене требуется расчет вектора напряжения. Для этого можно использовать специальные программы или таблицы. Для усиления проема применяются неравнополочные уголки. Также может понадобиться саморасширяющийся полимерный раствор.

В панельных домах нельзя использовать швеллеры для усиления проема. В таких строениях часто встречаются дефекты установки несущих элементов. Например, смещение межпанельного стыка или несоответствие толщины панелей. Это может быть причиной отказа в получении разрешения на проведение процедуры.

Как сделать проем в кирпичной несущей стене

Получить согласие на проем в стене кирпичного дома намного проще, чем в панельном. Для таких зданий предъявляется меньшее количество требований:

  1. Максимальное расстояние между новым и уже существующими проемам – 40 см.
  2. В квартирах на верхних этажах допускается создание нескольких проемов.
  3. Над отверстиями необходимо применять перемычки.
  4. Ширина проема зависит от высоты этажа. Чем выше потолки на этаже, тем шире может быть дверной проем.

В кирпичном здании нет такой нагрузки на всю стену, как в панельном. Именно поэтому в них проще всего сделать проем. Для этого предварительно производится расчет нагрузки, которая будет оказываться на перемычку. А затем с учетом полученных данных выполняется усиление проемов в несущих стенах.

Но при расчете обязательно надо учитывать многочисленные вентиляционные каналы в стенах, так как вмешательство в вентиляционную систему запрещено.

Способ усиления проема в несущей стене кирпичного дома:

  1. По контуру перемычки делаются две борозды.
  2. В стену с двух сторон устанавливаются и стягиваются швеллера.
  3. Пустотные полости между металлом и кирпичом заполняются цементом.
  4. После высыхания цемента делается пробивка проема.
  5. Выполняется установка вертикальных швеллеров.

Если при создании проема в несущей стене обнаруживаются дефекты в виде отвалившихся кирпичей, то необходимо использовать пакеры. Эти трубки забиваются через швеллеры в кирпич и удерживают его. А для заполнения пустот применяется цемент.

Подводя итоги

Пробивание проема в несущей стене дома – сложный, но для многих актуальный вопрос. Прежде чем приступить к перепланировке необходимо получение специального разрешения.

Так как на несущие стены оказывается огромная нагрузка, то для создания в ней проема требуется соблюдение ряда условий. При нарушении или несоблюдении требований возникает риск снижения устойчивости дома и даже его разрушения.

Читайте также:

Как нельзя делать проемы в несущих стенах

При проведении перепланировки новый дверной проем в несущей стене может понадобиться, если происходит:

  • объединение квартир;
  • расширение ванной на ведущий в кухню коридор – в этом случае нужен новый вход через гостиную;
  • объединение кухни с жилой комнатой и т.д.

Однако устройство нового дверного проема не только позволяет стать квартире более удобной для проживания, а нежилому помещению – более функциональным, но и предполагает несение ответственности за выполнение такой перепланировки.



Законность устройства проема в несущей стене

Здесь важно помнить, что нельзя делать проем в несущих стенах, предварительно не согласовав такую перепланировку. Несанкционированное затрагивание капитальных конструкций может привести к аварии, несчастному случаю, штрафным санкциям и предписанию от государственных органов о необходимости вернуть квартире первоначальный вид, причем за свой счет.

Для согласования проема в несущей стене потребуется два основополагающих документа:

  1. Техническое заключение (его нужно заказать у автора проекта дома).
  2. Проект перепланировки с разделом по усилению дверного проема.

Подробнее о проекте усиления проемов

В случае, если автор проекта дома не известен, обращаться за техзаключением необходимо в ГУП МосжилНИИпроект. Эту государственную организацию Правительство Москвы уполномочило заниматься разработкой технических заключений для зданий, построенных по индивидуальному проекту, у которых в настоящий момент по разным причинам авторы – разработчики дома – утратили юридическую силу.

Чаще всего это многоквартирные дома, построенные до 50-х годов, чьих авторов сегодня невозможно установить. Или современные монолитные дома, построенные по разовому проекту, разработчик которых прекратил существование.

Кстати, мы оказываем содействие в получении технического заключения от автора проекта дома, поскольку имеем многолетний успешный опыт сотрудничества со всеми ведущими научно-исследовательскими и проектными институтами Москвы.

Проект перепланировки разрабатывается любой организацией со свидетельством СРО. Для вас это может сделать наш партнер – прекрасно себя зарекомендовавшее проектное бюро, оформляющее проектную документацию в соответствии со всеми действующими нормативами и правилами, вследствие чего подготовленные проекты перепланировок успешно согласуются с жилищной инспекцией Москвы и администрациями подмосковных городов.

Не зная тонкостей законодательства, многие собственники соглашаются на устройство проема в несущих стенах на основе лишь дизайн-проекта. Однако проект перепланировки и дизайн-проект квартиры – это два совершенно разных документа.

Дизайн-проект позволяет понять, что из себя будет представлять ваша квартира после проведения ремонтных работ. Готовит этот проект дизайнер, который полагаясь на свой вкус, профессиональный опыт и знания предлагает варианты по цветовому оформлению интерьера, способам отделки, «расставляет» мебель и т. п. Все это, конечно, очень помогает при планировании и проведении ремонта.

Вот только нужно учитывать, что дизайн-проект – это неофициальный документ, не имеющий никакой юридической силы при осуществлении сложных перепланировок. Он готовится исключительно для вас и его не получится согласовать, если при выполнении ремонта в несущей стене был устроен проем. Поэтому перепланировка, проведенная на основе дизайн-проекта, будет считаться незаконной, что чревато серьезными проблемами для собственника жилья.

О проектах перепланировок читатйте здесь.

В отличие от дизайн-проекта, проект перепланировки обладает полноценным юридическим статусом и именно он подается в Мосжилинспекцию на согласование, после чего получается разрешение на перепланировку, а соответственно, и на устройство нового дверного проема.

И не стоит прислушиваться к мнению тех строителей, которые попытаются вас убедить делать проем в несущей стене без всякого согласования, говоря: «Мы уже сто раз так делали, ремонтируя другие квартиры, и ничего не случилось».

Во-первых, привычка выполнять ремонтные работы без утвержденной проектной документации, скорее всего, свидетельствует об их нелегальном статусе, а, значит, низких квалификации и профессионализме.

Во-вторых, пробивая проем без учета технических характеристик здания и помещений, и не беря в расчет состояние несущих конструкций, такие строители рискуют допустить частичное или полное обрушение строения, а значит, подвергают риску здоровье и жизнь вас и ваших близких.

В конечном счете, при обнаружении незаконной перепланировки платить штраф и возвращать планировку в исходное состояние вам также придется за счет личных средств.

Запреты по устройству проемов в несущих стенах при физических работах

Для создания проема очень рискованно и неудобно использовать устаревшую ударную технику (отбойный молоток, металлический лом, кувалду, перфоратор), оказывающую разрушительное воздействие на обрабатываемую поверхность – бетон и кирпичную кладку.

Применение такого инструмента приводит к тому, что в бетоне появляются трещины, а кирпич начинает крошиться. Это нарушает прочность и устойчивость несущих конструкций здания и чревато трагическими последствиями.

Результат применения ударных инструментов при устройстве дверных проемов:



Сегодня для вырезания дверного или оконного проема в стене применяют алмазную резку. Более того, в проектной документации дается четкое указание об ограничении или полном запрете использования традиционного инструмента, а вместо этого рекомендуется при частичном демонтаже капитальных стен пользоваться алмазным оборудованием.

Кроме этого, запрещено нарушать технологию по укладке на пол вырезанного фрагмента стены, его распиливанию на блоки и их транспортировке, потому что при падении куска бетона весом в несколько десятков килограмм может повредиться межэтажное перекрытие.

«Выбитый» проем в кирпичной стене



При устройстве данного проема не применялась вообще никакая технология.
Обычно при самой примитивной «технологии» контуры проема «нарезаются» болгаркой на глубину ее заглубления с двух сторон и дальше проем разбивается ударным (перфоратор, дрель с режимом перфоратора и т.д.) инструментом.
Здесь же, не было не того и не другого. Проем был просто «вышиблен» кувалдой и аккуратно «обстучан» по периметру.

Также нельзя отклоняться от согласованного проекта перепланировки, который при устройстве дверного проема в стене снабжается дополнительным разделом, посвященным его усилению металлоконструкцией и общим порядком проведения работ. Они предполагают:

  • установку страховочных стоек;
  • предварительное усиление еще не вырезанного проема поперечной балкой из сдвоенных уголков или швеллеров;
  • монтаж рамы усиления;
  • зачеканку пустот и зазоров между металлическими элементами усиления и стеной цементным раствором.

Для соблюдения порядка устройства и усиления проема, прежде чем скрыть следы проведенных работ за штукатуркой, организацией, разработавшей проектную документацию и осуществляющей авторский надзор, проводятся контрольные мероприятия на установление соответствия выполненного ремонта утвержденному проекту.

При установлении такого соответствия подписываются акты на скрытые работы на усиление проема. Данный документ подтверждает, что проем в несущей стене был устроен в соответствии с установленными нормами и правилами.

Наша компания обладает всеми необходимыми разрешительными документами на проведение работ по устройству и усилению дверных и оконных проемов в несущих стенах. Обращаясь к нам, вы можете быть на 100% уверены, что все мероприятия будут проведены качественно и с соблюдением действующих строительных и санитарных норм и регламентов.

Контактная информация о том, как с нами связаться, в полном объеме представлена на нашем сайте.

правильное устройство и укрепление своими руками Делаем проем в несущей наружной кирпичной стене

Установить дверной блок на несущей стене, если в проекте он не предусмотрен, очень сложно. Проблемы связаны с получением разрешения. Самовольно вырезать проёмы в несущих стенах нельзя. Кроме выписанного штрафа, проход заставят заложить. Больше будет проблем, если во время самодеятельности пострадает конструкция многоэтажного дома.

Несущие стены принимают нагрузку от плит перекрытия и крыши. Частичный демонтаж без обустройства поддерживающей конструкции станет причиной появления трещин. Вовремя не принятые меры приведут к обрушению здания.

Самостоятельно определить, где расположены несущие стены и перегородки можно по плану. В техпаспорте на жилье они обозначены жирными линиями. При отсутствии документации основные стены определяют зрительно по увеличенной толщине. Обычно они располагаются на месте соединения квартир между собой и с лестничным пролётом.

Можно ли делать проём в несущей стене?

Чтобы перенести или прорубить новый дверной проём на несущей стене, надо подать заявление руководителю жилищной инспекции. На основе принятого решения выполняются дальнейшие работы.

Если не согласовать вопрос с органами власти, проём заставят замуровать и выпишут штраф.

О вырубке или переносе дверного проёма в ненесущей стене могут отказать :

  • Если срок эксплуатации многоквартирного дома более 20 лет и за все время ни разу не было капитального ремонта. Ветхое здание способно разрушиться.
  • Когда на стене этажом выше уже имеется дверь. Отказ получить разрешение на изготовление проёма обоснован невозможностью их расположения друг над другом .
  • Когда квартира находится на первом и втором этаже . У многоэтажных домов на стены ложится вся нагрузка.
  • Если есть явные дефекты здания . Если по стенам дома уже пошли трещины, в разрешении категорически откажут.
  • Когда речь идёт о панельных и монолитных многоэтажках, легче получить согласование на перенос дверного проёма жителям кирпичного дома.
  • Полностью снести всю основную стену здания при любых условиях не разрешат. При таком варианте обязательно произойдёт обвал плит перекрытия.

Чтобы получить техническое заключение о допустимости, проходят инстанции для оформления разрешительных документов:

  1. Владелец жилья подаёт заявление начальнику ЖЭКа. Дополнительно прилагает план квартиры и подробное описание будущих изменений основной стены.
  2. Полученное разрешение даёт право обратиться к работникам БТИ, где специалисты разработают проект и составят новую документацию. Дальнейшее согласование изменения основной стены происходит с инспектором газовой и пожарной службы.
  3. Последнее заключение вносит контролирующая организация.

После оформления всех документов можно начинать перепланировку.

Как сделать проём в несущей стене?

Проделывание дверного проёма в несущей стене начинают с очистки поверхности. Удаляют все отделочные материалы вплоть до кирпича или бетона. На очищенной стене рисуют контур будущего проёма. На всех поворотах и прямых участках с небольшим интервалом сверлят сквозные отверстия. С обратной стороны перегородки так же рисуют контур проёма. Метками служат ранее сделанные отверстия, помогающие создать точную проекцию.

Перед началом вырезания прохода устанавливают временные подпорки для потолка. Опоры уменьшат нагрузку на стены и поддержат плиты перекрытия. Резку по разметке начинают снизу вверх. Ударные инструменты применять нежелательно, особенно, для панельных домов.

Используемые инструменты и материалы

Для вырезки проёма в капитальной стене понадобится режущий инструмент. Самый простой вариант – это болгарка с алмазным диском. Профессионалы используют приспособление для канатной резки или дисковую пилу с алмазным напылением. Делают отверстия мощной электродрелью. Свёрла применяют с алмазными наконечниками в форме конуса или квадрата.

Дополнительно понадобится молоток, монтировка, кувалда, уровень, разметочный инструмент.

Из материалов подготавливают швеллер, уголок и стальные полосы. Металл понадобится для усиления нового проёма.

Панельный дом

Резка проёма в несущей стене панельного дома начинается с обустройства перемычки. По горизонтальной линии разметки делают сквозную прорезь. Её длина должна быть больше ширины прохода в стене. Выступ нужен, чтобы перемычка имела надёжную опору за границами проёма. Внутрь прорези вставляют металлический уголок с обеих сторон стены. Чтобы две половинки перемычки не разъезжались, сверлят сквозные отверстия через стену и стягивают длинными болтами. Готовую металлоконструкцию замуровывают бетоном.

Дальнейшие работы продолжают после застывания раствора. Резку осуществляют болгаркой с алмазным диском. Сначала идут по всей разметке с одной стороны стены, затем переходят на другую сторону. Вырезанный участок распиливают на квадраты, чтобы легче их было демонтировать. Каждый сегмент осторожно выбивают кувалдой. Изъяны на торцах проёма ровняют болгаркой.

Кирпичный дом

Чтобы сделать проход в несущей кирпичной стене, выполняют похожие действия. Отличием является нанесение разметки. Линии желательно расположить на швах кладки. Верхнюю перемычку из уголка вставляют внутрь пространства между швами. Вырезку стены можно сделать свёрлами с алмазным напылением. Сначала просверливают раствор на швах, а затем с помощью монтировки разбирают кладку.

Усиление

Врезанная перемычка является только предохранительной опорой. Для усиления проёма в несущей стене из кирпича вмуровывают швеллер. Заготовку берут на 60 см больше ширины проёма. По торцам стен для новой перемычки вырезают окна глубиной 30 см. Если кладка толстая, то ставят два швеллера с обеих сторон перегородки. Все пустоты заделывают бетонным раствором.

Для укрепления проёма в несущей стене панельного дома аналогичным способом врезают перемычку из швеллера или двутавра. По обе стороны прохода устанавливают вертикальные стойки. Получается проём, обрамленный П-образной конструкцией из швеллера. Стойки к перемычке приваривают электросваркой.

Если разрабатывается проект усиления проёма в несущей стене, где предусматривается вырезка арки, сооружают обязательную обвязку по бокам. Опоры ставят независимо от материала стены. Верхнюю перемычку делают из гнутого швеллера. Металлические элементы арочного свода сваривают между собой.

Изменение размеров, расположения или новая вырезка проёма в основной стене здания считается перепланировкой. Без оформления разрешающих документов к работе нельзя приступать.

Панельного или кирпичного дома позволяет улучшить планировку типовой квартиры, например, объединить кухню с комнатой, или сделать дверной проем между комнатами в более удобном месте (и заложить старый, неудобно расположенный).

Однако необходимо учитывать, что новый дверной проем в несущей стене не только делает квартиру более комфортной, но и предполагает определенную ответственность. Это значит, что собственник квартиры должен соблюдать жилищное законодательство в части, касающейся перепланировок, а также строительные, санитарные, и противопожарные нормативы , затрагивающие данную сферу.

Согласование проема в несущей стене

Для того, чтобы перепланировка с проемом в несущей стене была законной и безопасной, ее следует согласовать с Мосжилинспекцией , причем мы рекомендуем позаботиться об этом до начала работ — так вы избежите множества неприятностей с надзорными органами, а также непредвиденных затрат по устранению самовольных изменений. Причем последствия незаконной перепланировки могут оказаться весьма серьезными. Поскольку речь идет о несущей стене, неквалифицированное вмешательство может повредить как ее, так и примыкающие конструкции, и привести к снижению их проектной несущей способности, а порой — к частичному обрушению. Мы уже не говорим о случаях, когда несущая стена демонтируется полностью: это крайне опасный и безответственный шаг!

Постановление Правительства Москвы № 508 в редакции 840 в части п. 2.2.4 Приложения 1 относит пробивку проемов в несущих стенах к мероприятиям, которые требуют разработки проектной докуменитации и технического заключения о возможности перепланировки.

Приемка проемов в несущих стенах комиссией

Важно помнить, что работы по усилению проема металлоконструкциями подлежат сдаче авторскому надзору и сопровождаются оформлением актов на скрытые работы , а также оформлением журнала производства работ . Без предоставления этих документов в Мосжилинспекцию по окончании ремонта, приемочная комиссия не подпишет акт о завершенной перепланировке , и она не будет снята с контроля инспекции, пока вы не предоставите акты. Более того, того от собственника могут потребовать снятия финишной отделки для проверки металлоусиления проема в несущей стене на предмет соответствия утвержденному проекту и действующим правилам.

Правом оформления актов скрытых работ обладают только сертифицированные подрядчики, имеющие допуск СРО в строительстве.

Примеры проектов перепланировок с проемом в несущей стене

1. Данная перепланировка проводилась в доме серии П-44Т , построенном до 2007 года, поэтому ГУП МНИИТЭП «дал добро» на устройство проема в несущей стене между кухней и комнатой. Ширина проема составляет стандартные 90 см.

2. Проект перепланировки с устройством проема в несущей стене и усилением металлическими профилями, которые представляли собой П-образную раму из швеллеров. Столь мощное усиление было обусловлено значительной толщиной стены блочного дома серии II-18 .



Ситуация, когда необходимо сделать проем в стене, возникает довольно редко. В основном это случается, когда жильцам надоедает планировка дома или квартиры. Чаще всего проемы распределяются при проектировании здания. Но, если такая проблема стала актуальной, нужно все хорошо продумать. Разбить кирпичную кладку может любой, важно лишь соблюдать определенные правила. Это поможет избежать образования трещин в стене и других неприятных последствий. Неправильно прорубленное отверстие чаще всего приводит к деформации стен, в редких случаях – к повреждению всего строения.

Чтобы сделать проем в стене, необходимо провести правильный ее разбор. Для этого необходимо виды стены и виды кирпичной кладки.

Кирпичная кладка бывает следующих видов :

В первом случае кирпич укладывают ложком наружу. Второй и третий случаи предполагают переменную кладку: один ряд ложком наружу, другой – тычком. При колодцевой кладке стена имеет два ряда кладки, образующие своеобразный колодец. Это пространство заполняется строительным мусором, шлаком или гравием.

Стена может быть трех видов :

  • перегородка. Это самая тонкая стена, чаще всего имеет ложковую кладку,
  • полунесущая,
  • несущая. Это наиболее толстая стена, имеющая в большинстве случаев колодезную кладку.

Независимо от назначения проема, дверной или оконный, для работы необходимо иметь :


Кроме того обязательно потребуются такие материалы, как

  • деревянные бруски,
  • железобетонные балки,
  • швеллера или стальные уголки,
  • раствор цемента.

Как сделать дверной проем в кирпичной стене

Чтобы правильно пробить дверной проем, не требуется профессионализм, необходимо лишь определить вид кирпичной кладки. Разобраться в этом вопросе поможет имеющаяся документация на дом. В противном случае придется воспользоваться перфоратором. Для работы потребуется корончатая фреза диаметром 100 мм. В том месте, где планируется сделать проем, просверливают отверстия. В них должна свободно пройти рука. Вид кирпичной кладки определяется ощупыванием пространства стены.

Пробивание кирпичных стен всегда сопровождается образованием большого количества пыли. Поэтому не стоит начинать работу без специальной защитной одежды:

  • перчаток,
  • респиратора,
  • защитных очков.

Пробивая проем, стену опрыскивают водой из обычного распылителя. Это способствует оседанию образующейся пыли.

Любой проем, независимо от кладки или назначения стены, обязательно должен иметь форму буквы «Т». В верхнюю часть вставляется перекладина для удержания кирпичной кладки. Если проем делается в перегородке, то в качестве перекладины можно использовать обычную деревянную доску. В несущей стене для этих целей требуется железобетонная балка.

Перегородка имеет небольшую толщину, поэтому пробить проем в ней совсем несложно. Процесс работы состоит из следующих шагов:


  • При помощи угольника и линейки делается соответствующая разметка. При этом важно помнить, что проем должен быть немного шире, чем предполагаемая дверь.
  • Размеченный участок стены очищается от штукатурки, побелки и обоев так, чтобы хорошо был виден кирпич.
  • По нанесенным линиям делаются надрезы. Для этого необходима болгарка, на которую установлен диск с алмазным напылением. Диаметр диска должен быть не менее 200 мм. Полученные разрезы послужат окантовкой будущего проема.
  • Выбивать первый кирпич лучше всего с помощью перфоратора с корончатой фрезой или сверлом большого диаметра. По швам кирпича просверливаются отверстия.
  • Используя зубило и молоток, выбивается несколько кирпичей.
  • Сначала пробивается отверстие под перегородку. Туда вставляется деревянная доска и заливается раствором цемента. Игнорирование этого процесса приведет к образованию трещин в стене.
  • Делаем проем в несущей стене

    Пробивание проема в несущей стене имеет незначительные отличия и состоит из следующих этапов:

  • Нанесение разметки. Лучше всего для этих целей использовать специальные приборы, но вполне подойдет большой угольник и метровая строительная линейка. Разметка наносится с наружной стороны, для этого снимаются все покрытия до кирпича. Это необходимо для правильной установки опорных перемычек.
  • Отверстия для опор. Работы на этом этапе требуют особой аккуратности, ведь отверстия должны быть прямоугольной форму. Поэтому работать рекомендуется молотком и зубилом. В результате должен получиться контур будущего проема.
  • Установка опор. В качестве опор используют железобетонные балки. Их вставляют в подготовленные отверстия и заливают бетонным раствором. Важно при этом дождаться полного застывания бетона.
  • Разбор стены. Разбивать стену можно, пользуясь молотком и перфоратором. Для этого в нескольких местах проема просверливают отверстия, ослабляющие кладку.
  • Выступающие кирпичи аккуратно отбиваются или отпиливаются. Проем очищается от строительного мусора и остатков штукатурки.
  • Усиление проема. Проем, сделанный в несущей стене, подлежит обязательному усилению. Для этого отлично подходит стальной швеллер, но округлые края и скосы препятствуют плотному прилеганию к стене. Поэтому приходится доводить края швеллеров до идеальной формы методом обтачки или заливать образующиеся полости бетоном. Отличной альтернативой швеллерам служат металлические уголки. Этот материал имеет отличные технические характеристики и ровные углы. Для усиления проема берется два одинаковых элемента, в которых заранее проделаны горизонтальные отверстия. Выступающая часть уголка или швеллера направляется в сторону стены над проемом. После этого оба элемента стягиваются болтами.
  • Делая проем в несущей стене, не стоит экономить на материале для усиления. Малейшее отклонение или погрешность приводит к проседанию перекрытия. Это опасно для здоровья и жизни людей.

    Делая дверной проем в кирпичной стене важно принять во внимание два момента:

  • Величина проема должна соответствовать строительным нормативам. Стандартная ширина проема должна составляет 70-200 см, а высота – не больше 210 см.
  • Чтобы нагрузка на дверной проем распределялась равномерно, необходимо делать его в центре стены или при небольшом смещении.
  • Как сделать оконный проем

    Проем в кирпичной стене для окна делается намного реже, чем дверные проемы. Но при возникновении такой ситуации нужно соблюдать строгие требования.

    Оконные проемы делают в несущих стенах здания, поэтому основное внимание в этом процессе уделяется перемычке. Именно она возьмет на себя всю нагрузку стены над выпиленным проемом.

    Выбирая перемычку, важно принять во внимание следующие моменты:

    • Какого вида кладка использовалась при возведении здания.
    • Какова ширина стены, в которой предполагается сделать проем.
    • Предполагаемая ширина окна.
    • Расстояние от проема до потолка и до пола.
    • На каком этаже предполагается проведение работ.

    Сам процесс пробивания оконного проема в кирпичной стене аналогичен работам с дверным проемом. Можно воспользоваться следующим алгоритмом:


  • С наружной стороны здания делается разметка.
  • Пробиваются отверстия для перемычки, в качестве которой можно использовать стальной профиль горячего проката или железобетонные балки.
  • Монтируется промежуточная опора. Она поможет распределить нагрузку стены во время проведения работ. Для этого укладывают деревянный брус и делают в нем отверстия под шпильки, которые должны выступать с двух сторон.
  • Далее брус подпирается промежуточными опорами. Фиксация всех элементов конструкции проводится с помощью гвоздей.
  • Проводится разбор стены на требуемой площади. Важно начать убирать кирпич сверху вниз.
  • Освобождается место под перемычку и монтируется балка.
  • Одновременно с двух сторон ведется разбор проема для окна, выравниваются края. Можно использовать для этих целей болгарку.
  • Перед тем, как делать проем в кирпичной стене, нужно убедиться в отсутствии на этом участке каких-либо коммуникаций. При наличии таких элементов, стоит подумать о переносе их в другое место. Нужно обратить внимание и на имеющиеся вентиляционные шахты, расстояние до которых должно быть не менее 300 см.

    Видео — делаем проем в кирпичной стене

    Когда вопрос о необходимости перепланировки помещения кирпичного дома окончательно решен, владельцам и рабочим придется столкнуться с проблемой создания новых дверных и оконных проемов. Проделывать столь существенный проем в кладке виз кирпича сложно, опасно и очень ответственно.

    Еще до выполнения работ по созданию проема, следует отыскать проходящую в этом месте проводку, трубы и арматуру. Поможет в этом компактный детектор металлов.

    Если же в месте, где планируется проем, проходит дымоход, то придется менять план реконструкции. Провода можно пустить в обход проема. От обнаруженного дымохода нужно отступить не менее чем на 30 см. Необходимо владеть информацией о статусе стены, в которой будет пробиваться проем. Она может быть несущей, не несущей или стеной жесткости.

    Узнать, что кирпичная стена является ненесущей можно по следующим признакам:

    1. Она выполнена в качестве перегородки.
    2. В проекте дома четко указано, что она не несущая и ее не реконструировали.

    Если подопытная стена имеет продолжение в вышележащих этажах, то этот факт еще не дает основания полагать, что она является несущей. Это связано с тем, что передача нагрузки может происходить посредством балок или перемычек, которые опираются на несущие стены. В случае, когда достоверно не известно о роли стены, то процесс ведут исходя из того, что она может быть несущей.

    Не несущую стену разбирают по направлению от потолка к полу. Это делается с целью снижения риска обрушения ее частей. Когда необходимо сделать проем в кирпичной стене дома до самого потолка, его сначала размечают. Молотком и зубилом удаляют самые верхние кирпичи. Убирая кирпичи ряд за рядом, не забывайте, что отдельные камни могут быть не сцеплены с кладкой. Направлять зубило нужно под углом 90 градусов к стене.

    Проем в стене для будущей двери нуждается в перекрытии перемычкой, передающей давление на участки стен по краям проема. Будущее отверстие размечается на стене с учетом зазора по 3 см со всех сторон от будущей дверной коробки. Выше проема чертится очертание перемычки. Она должна быть шире проема по
    25 см в обе стороны. Работы начинают с выдалбливания места под перемычку.

    Необходимо проверить, что новое отверстие подходит для перемычки. Дело в том, что если низ перемычки и проема не совпадают, то нужно удалить еще один ряд кирпичей и устанавливать ее уже на этой высоте.

    Если стена имеет большую толщину, то нужно сделать две перемычки и соединить их цементом. Расстояние между стеной и смонтированной перемычкой забивается цементно-песчаным раствором с помощью мастерка. Работы продолжают по уже описанному сценарию. При малейшей опасности обрушения кладки, она подлежит демонтажу до потолка. Потом ее восстанавливают с опорой на перемычку.

    Проем в несущей стене дома

    При работе с несущей стеной дома или стеной, нуждающейся в усилении, смотрят на давление, которое по ней передается основанию. Укрепить устанавливаемое перекрытие можно с помощью «башмаков», которые ложатся с двух сторон стены. Кладут толстую доску, поверх которой ставят брус.

    Балка для проемов с увеличенной шириной готовится и кладется у стены с двух ее сторон заранее, еще до установки опорных конструкций, которые могут в дальнейшем помешать поднести перемычку. Во всех случаях нужно, чтобы сохранялись прочностные характеристики. Работы можно вести, если вы знаете устройство покрытий и перекрытий. Опирать желательно на пол из бетона, а полы из дерева и гипсокартона для этого не годятся.

    На время несущие элементы перекрытия подпираются в том месте, где оно опирается на стену, в которой ведутся работы. В целях соблюдения техники безопасности установку балок производят в два захода.

    В несущей стене на месте балки нужно сделать борозду глубиной в половину толщины стены. Монтируется перемычка и заделывается раствором.

    Повторить операцию со второй половиной можно только после того как цементный раствор высохнет.

    В ситуации со старой кладкой, прочность которой недостаточна, проделываются вертикальные прорези и добавляют новые откосы к существующей кладке. Делают их из красного кирпича. Стена и кирпичи перед кладкой должны быть смочены водой. Соединение с существующей кладкой лучше сделать методом шиповой перевязки в 0,5 кирпича.

    Когда работы закончены, в стене раствором укрепляются шатающиеся кирпичи. Углы конструкции должны быть прямыми. Если кладка стены дома была прочной, то укреплять ее не нужно. В этом случае нужно сделать лишь гнезда для опорных блоков, которые монтируются позже.

    Как сделать узкий проем

    Если ширина будущего проема не будет превышать 1,2 м, то он относится к классу узких. В хорошей крепкой кладке он выполняется без установки опорных конструкций. Паз под балку делается сразу на всю толщину стены. Проем разбирают уже после установки балки.

    Принимают решение о перепланировке. Такой способ позволит рационально использовать территорию своей квартиры. Однако нередко перепланировка затрагивает и несущие стены. Как быть в такой ситуации? Можно ли сносить несущую стену? Или, можно ли делать проем в несущей стене? Мы рассмотрим особенности несущих стен, а также случаи, когда в них можно сделать проем.

    Допускается ли снос несущей стены?

    Устойчивость дома достигается благодаря наличию несущих стен, которые изготавливаются из сверхпрочного материала. Если одну из стен на убрать, то прочность всей конструкции окажется под угрозой. Из-за сноса стены будут нарушены инженерные расчеты. Вывод: удалять несущую стену полностью нельзя, это чревато большим неприятностям. Совсем другое дело — изготовление проема в несущей стене. При некоторых обстоятельствах это допускается. Но для этого потребуется предварительно согласовать вопрос перепланировки с соответствующими органами, тщательно произвести расчеты.

    Особенности несущих стен

    Все дело в том, что несущая стена подвергается большим нагрузкам. Поэтому оттого насколько она будет крепкой, зависит и срок эксплуатации всего дома.

    Далеко не во всех случаях можно получить разрешение на изготовление проема в несущей стене! Это связано с тем, что конструкция домов во всех случаях может быть разной. Особенно проблематично получить такое разрешение, если вы проживаете на первом или втором этаже. В этих местах стены испытывают особую нагрузку.

    Некоторые занимают неправильную позицию в этом вопросе. Они делают проем в стене, а потом по факту обращаются в органы о том, что они, мол, не знали или забыли обратиться. Но таким людям следует знать о следующем. Согласно последним постановлениям, самовольное изготовление проема в несущей стене может повлечь за собой большие штрафы, а в худшем случае лишение прав на проживание в этой квартире. Но это максимум на что можно нарваться. Как минимум в таком случае заставят восстановить стену. Даже если вам удалось скрыть факт перепланировки, рано или поздно об этом узнают.

    Если вы живете в кирпичном доме, то получить разрешение на изготовление проема в несущей стене проще.

    Итак, чтобы получить заветное разрешение, вам потребуется собрать следующую документацию:

    1. Поэтажный план квартиры.
    2. Эскиз перепланировки.
    3. Сертификат собственности на квартиру.
    4. Заполнение заявления в строго установленной форме.

    Если вы все-таки получили разрешение, можно приступать к работе.

    Методы изготовления проема и необходимые инструменты

    Что касается изготовления проема, многие подумают об отбойном молотке. Но такое представление ошибочное. Хотя такой метод проверен временем, не во всех случаях он эффективен. Более того, использование отбойного молотка для изготовления проема в несущей стене имеет ряд недостатков:

    1. Появляется большое количество микротрещин.
    2. Нарушается целостность стены, особенно, если она из кирпича.
    3. Изготовленный проем необходимо дополнительно обрабатывать, что повлечет дополнительные расходы.
    4. В процессе работы возникает много шума и пыли (втайне уж никак не сделаешь).
    5. Многие стены имеют металлическую арматуру, что затруднит работу.

    Сегодня существует ряд современных технологий, которые позволяют быстро и с минимальными трудозатратами сделать проем в несущей стене.

    • Использование канатного оборудования. В этом случае используются специальные втулки и канат, на которые устанавливаются искусственные алмазы. Этот метод эффективен по той причине, что при его использовании не образуется пыль, вибрация, шум.
    • Алмазное сверление. Здесь используются специальные сверла с алмазным напылением. Ими можно высверлить ровные отверстия по всему контуру проема. Соответственно, этот метод позволит сэкономить ваши расходы на последующую обработку стен. Использование алмазного сверления позволяет сохранять целостность стены как кирпичной, так и железобетонной.
    • Пилы с алмазным напылением. Самый оптимальный способ, если вы хотите найти лучший вариант изготовления проема в несущей стене. Есть два метода резки: стационарный и ручной. Выбор будет зависеть от размера проема и требуемого качества.

    Ломать не строить!

    Для начала необходимо осуществить ряд подготовительных процессов. Предварительно изготавливается перемычка, которая возьмет на себя всю основную нагрузку от выше расположенного массива стены. Этот элемент очень важен: от его прочности напрямую будет зависеть безопасность всего строения и ваша, соответственно. В этом случае необходимо учитывать следующее:

    • толщину стены,
    • соотношение размера стены и проема,
    • техническое состояние стены,
    • материал, из которого сделаны стены,
    • расстояние до смежных стен и потолка,
    • расположение плит перекрытия,
    • количество этажей над вашей квартирой.

    В том случае, когда проем будет изготовлен в стене большого размера, плиты перекрытия предварительно следует подпереть. Например, подпорки можно изготовить из труб или бревен.

    Что касается материала для перемычки, то идеальным вариантом будет сталь. Она самый надежный и крепкий материал для этой цели. Как правило, можно приобрести швеллер, который соединяется болтами с двух сторон или двутавр. Если вы остановили свой выбор на установке швеллера, то для его соединения подойдут болты М20. Расстояние между ними должно быть полметра. Длина перемычки должна быть достаточной, чтобы она не прогнулась под большими нагрузками.

    Теперь приступаем к изготовлению проема. Для начала удаляется штукатурка со стены . Для этого предварительно можно нарисовать очертания проема мелом. Затем штробится проем для монтажа перемычки. Эти штробы делают с двух сторон. Дальше необходимо просверлить отверстия для крепления перемычек болтами. Эти ниши должны быть хорошо зачищены, чтобы в них без труда можно было установить швеллер. Следует устранить пыль, смочив стену водой.

    После изготовления штроб приготовьте цементный раствор из цемента марки М500. Раствор должен быть плотным и густым. Его следует уложить в изготовленную штробу, а после, установить швеллер и стянуть его болтами. Теперь вся конструкция должна хорошенько застыть.

    В процессе работы могут образовываться пустоты. Как их устранить? Для этого можно взять небольшие куски блока/кирпича, которые устанавливаются на тот же раствор.

    Болтовые соединения должны в обязательном порядке иметь шайбы!

    После этого можно приступать непосредственно к пробивке проема. При этом можно использовать любой из вышеперечисленных методов. Следует заметить, что пробивание проема необходимо выполнять постепенно. Продумайте, как вы будете устранять образовавшийся мусор и какого размера должны быть отходы.

    После изготовления проема, следует осуществить отделку откосов. В некоторых случаях можно изготовить усиление конструкции, особенно, если проем имеет большую толщину. Для этого по углам монтируется металлический уголок, который можно приварить к перемычке. Эти уголки также свариваются между собой металлическими пластинами. Остается просто оштукатурить откосы и приступить к финишной отделке.

    Существует и другой метод изготовления перемычки из железобетонной балки. По своей прочности она ничем не уступает вышеописанной технологии. Чтобы ее установить предварительно следует сделать сквозной проем на всю длину железобетонной балки. Она, в свою очередь, укладывается на цементный раствор . Пробивать проем можно только тогда, когда цемент с балкой схватился. Последующий процесс аналогичен вышеописанному.

    Если вы хотите использовать нестандартные решения по дизайну интерьера помещения при перепланировке можно изготовить арочный проем в несущей стене. Но в этом случае потребуется изготовить особую конструкцию. Для изготовления такого проема потребуется предварительно подготовить профиль или другой материал, который в точности будет повторять очертания проема. Крепление осуществляется по тому же принципу. Единственное отличие заключается в том, что конструкцию в качестве балки следует скрепить болтами не только между собой, но и со стеной.

    Прежде чем пробивать проем в несущей стене, взвесьте все за и против. Помните о том, что предварительно необходимо получить соответствующее разрешение.

    Видео

    Подробная инструкция по изготовлению проема в несущей стене:

    Проем в несущей стене кирпичного, блочного или панельного дома

    Несущие стены потому так и называются, что несут на себе нагрузку от перекрытий, вышерасположенных этажей и крыши. Она может быть очень значительной, поэтому любое нарушение целостности конструкции приводит к риску обрушения здания или признания его аварийным. По этой причине проем в несущей стене без её предварительного усиления делать нельзя, а в большинстве случаях вообще запрещено законом и нормами строительства, особенно если речь идет о многоэтажных домах.

    Прорезка проема в наружной стене частного домаИсточник almaznoe-burenie-moskva.ru

    Что учесть при планировании проема

    В собственных частных домах люди сами отвечают за свою безопасность, не рискуют жизнями соседей и часто пренебрегают многими запретами, касающимися строительства и перепланировки дома.

    Делая проем в стене строящегося дома, над ним всегда укладывают металлическую или бетонную перемычку, функция которой – нести на себе вес находящихся над ней стен и прочих конструкций, так как они не могут опираться на пустоту.

    Усиление проемов балками из железобетонаИсточник tildacdn. com

    Если же вырезать отверстие в уже имеющейся стене, отсутствие горизонтальной опоры приведет к появлению избыточной нагрузки на этот участок и вполне понятным последствиям.

    Обратите внимание! Это не касается домов, сложенных из бревна или бруса, в которых роль перемычки над проемом может исполнять любой венец.

    В монолитных, панельных, кирпичных и построенных из блоков домах малой этажности делать новые проемы в несущих стенах обычно разрешается, но только после оценки такой возможности специалистом и соблюдении некоторых условий. При обследовании дома кроме материала стен обращают внимание на:

    • их толщину;
    • тип и степень износа перекрытий;
    • величину нагрузки от вышележащих конструкций;
    • соотношение ширины стены и вырезаемого проема;
    • особенности планировки, например, наличия других проемов в этой стене.
    Перегородки являются ненесущими стенами, в них допускается делать проемы и даже сноситьИсточник sjthemes. com

    Ответ на вопрос, можно ли в несущей стене сделать дверной проем, во многом зависит от его габаритов и местоположения. Он всегда будет отрицательным, если:

    • проем предполагается прорубить под местом стыка плит или балок перекрытия;
    • над ним на верхнем этаже расположена несущая опорная колонна;
    • рядом находится ещё один не заложенный проем;
    • расстояние от него до внешней стены менее 100 см;
    • он занимает большую площадь стены.

    Проще и безопаснее всего сдвинуть существующий проем немного в сторону, расширив его и заложив лишнее пространство. Полностью прорезать новый сложнее, особенно если это не прямой, а арочный проем в несущей стене кирпичного дома. В этом случае задача усложняется тем, что приходится учитывать расположение кладочных швов и изготавливать усиливающую конструкцию, точно повторяющую форму изгиба арки.

    Проседание перекрытий над проемомИсточник almaservise. ru

    Технология пробивки проемов в существующих стенах

    Чтобы не ослабить стену, не вызвать появление трещин и деформаций в других конструкциях, необходимо точно придерживаться правил, разработанных для прорезки новых проемов. Они касаются как самой технологии работ, так и применяемых инструментов.

    Подготовка инструментов

    Легко себе представить, сколько пыли и грязи образуется при устройстве дверного проема, главным образом в процессе его пробивания. Но это не самое страшное, хуже, если грубое вмешательство приведет к образованию трещин и запустит процессы разрушения стены. Поэтому для такой работы не рекомендуется использовать вибрационный и ударный инструмент, например, перфоратор или отбойный молоток.

    Лучше всего воспользоваться алмазной резкой, применяя специальное стенорезное оборудование, болгарку или штроборез с алмазным диском.

    Стенорезная дисковая пилаИсточник спецпроектпб. рф

    Их применение не только снижает риск разрушений, но и позволяет делать ровные кромки, дает меньше пыли.


    Как правильно сделать дверной проем в стене из кирпича: 4 простых этапа

    Укрепление стены над проемом

    Перед тем как сделать проем в несущей стене, её нужно разметить, начертив его контур на одной из сторон. Затем в углах делают алмазным сверлом сквозные отверстия и переносят разметку на обратную сторону стены. Для удобства резки несколько подобных отверстий делают и вдоль линий. Далее работу выполняют в такой последовательности:

    • ориентируясь на верхнюю линию, в стене вырезают сквозную штробу, выходящую за вертикальные пределы проема минимум на 25-30 см;
    Выступы горизонтальной линии реза нужны для опирания перемычки на стенуИсточник proekt-tyumen.ru
    • вкладывают в неё бетонную перемычку или стальной швеллер либо уголок с двух сторон;
    Это важно! При использовании углового проката в нем сначала просверливают симметричные отверстия, через которые после установки два противоположных элемента стягивают болтами или шпильками.
    • промежутки между опорной плоскостью и перемычкой бетонируют, заполняя большие пустоты боем, и дают раствору высохнуть.

    Если прочность перекрытий вызывает сомнения, до начала выпиливания штробы его временно подпирают домкратами.

    Завершающий этап

    Чтобы вырезать дверной проем в несущей стене, сначала прорезают её насквозь по разметке. Для облегчения работы можно распилить внутреннюю часть ещё на несколько секций или просверлить дополнительные отверстия. На этом этапе можно действовать кувалдой, так как стеновой материал в проеме уже не связан с несущей конструкцией.

    Удаление кирпичной кладки под установленной перемычкойИсточник v-dver.ru
    Оформление дверного проема без двери: самые удачные варианты

    Разрезание на секции обязательно для стен из железобетона – монолитных или панельных, так как пронизывающая их арматура не позволит удалять элементы кусками. Пробивка проема в кирпичной стене выполняется проще.

    При устройстве широких проемов или большой нагрузке на стену усиление должно быть более мощным. Одной горизонтальной перемычки будет недостаточно, необходимо установить металлокаркас по всему периметру. Все элементы конструкции связывают болтами или соединяют сваркой посредством металлических пластин.

    В особо сложных случаях каркас дополнительно усиливают, закрепляя его пластинами и уголками на плоскости стены с обеих сторон.

    Во избежание коррозии усиливающий каркас покрывают защитными средствамиИсточник stroyka-express.ru

    Особенности устройства проемов в кирпичных стенах

    Устройство дверного проема в кирпичной стене выполняется по той же технологии, но с учетом дополнительных требований. Вырезать его нужно по швам, поэтому для окончательной разметки стену освобождают от штукатурки или другой отделки для обнажения кладочных швов и подгонки положения и параметров проема под них.

    Участок кладки над проемом может обрушиться, потеряв опору, поэтому до закрепления перемычки его необходимо зафиксировать. Обязательным условием для устройства проема в кирпичной стене является и его укрепление по всему периметру.

    Как вырезать и усилить большой проем в несущей стене из кирпича, показано в этом видео:


    Когда применяются и как подбираются перемычки для газобетонных блоков

    Коротко о главном

    Устройство проемов в стенах, несущих нагрузку, является сложной и не всегда выполнимой задачей. Такую перепланировку обязательно нужно согласовывать со специалистом, способным оценить риски, рассчитать нагрузки и определить необходимую степень усиления несущей стены. В случае положительного решения работа выполняется строго по технологии – с использованием специального инструмента, установкой перемычек или кругового каркаса, поддержкой конструкций, временно остающихся без опоры.

    как сделать дверной проем в бетонной, кирпичной стене панельного или частного дома, пробивка под дверь и устройство капитальной стены


    Несущая стена: определение

    Для того, чтобы понимать какие стены разрешено разобрать, а какие подходят только для пробивки новых дверных или оконных проемов, нужно знать определение – что такое «несущая стена». Если задать такой вопрос профессиональному строителю, то он объяснит это сложное понятие двумя словами, что это стены поддерживающие плиты перекрытия и или чердачного покрытия. Слово «несущие» в буквальном смысле отражают главную функцию – нести нагрузку от вышестоящих стеновых и плитных элементов. В отдельных случаях эту роль частично выполняют балки и отдельно стоящие колонны.

    Главная функция несущих стен – создание и сохранения целостности конструкции здания.

    Если неправильно провести перепланировку и пробить арку в несущей стене без проведения работ по обеспечению единой целостности здания, это чревато большими проблемами — начинают открываться деформационные трещины в несущих конструкциях, или обрушением перекрытий.

    Чтобы грамотно перестроить квартиру нужно знать:

    Почему трескается газобетон — причины

    К общим причинам образования дефектов в кладке из газобетона относят:

    • несоблюдение технологии кладки;
    • усадку дома;
    • несоблюдение пропорций при изготовлении раствора;
    • применение бракованного блочного камня или связывающих материалов с истекшим сроком годности.

    Также сюда относят слабые и неоднородные грунты, которые начинают разрушать фундамент, как результат это влияет и на стены. Если глубина фундамента недостаточна, то трещины также могут проявиться через некоторое время.

    Вертикальные

    Наиболее часто на кладке из газобетонных блоках наблюдают появление вертикальных трещин. Они могут быть широкими снизу и узкими в верхней части, а также наоборот. Трещины могут расходиться и разветвляться, они могут быть «волосяными» — настолько тонкими, что их едва заметно.

    Есть несколько причин для появления такого рода дефектов:

    • проседание фундамента;
    • чрезмерное давление плиты перекрытия на стену;
    • малая глубина залегания фундамента;
    • отсутствие деформационного шва между разными частями здания.

    Проседание фундамента может появиться в том случае, если дом из газоблока построен на болотистой местности или в зоне сильного промерзания грунта. Чтобы этого не случилось, необходимо перед строительством обязательно проводить пробы грунта, а также исследовать окружающую местность. Трещины заделать можно, но не факт, что проблема не повторится через несколько лет.

    Несмотря на то, что газоблоки достаточно легкий материал, при неправильном подборе его плотности могут появляться трещины. Это означает, что плита перекрытия оказывает слишком высокое давление на стену. В результате этого дом начинает постепенно просаживаться, появляются вертикальные дефекты. Допустимые нормы опирания плиты перекрытия на стены из разных материалов представлены в СНиП.

    Небольшая глубина залегания фундамента также влияет на дальнейшую эксплуатацию дома. Минимальные показатели – 50 см от спланированной поверхности территории, но в каждом случае это будут разные цифры. Показатель зависит от уровня залегания грунтовых вод, степени замерзания грунтов.

    Горизонтальные

    Если же на стенах заметны дефекты горизонтального направления, то для этого есть несколько объяснений:

    1. Некачественный газоблок. В продаже в магазинах продавцы могут насоветовать разное, чтобы побыстрее продать «залежавшийся» товар.
      Не стоит поддаваться на такие уловки и выбирать камень «по уценке», чтобы сэкономить.

      Лучше отдать предпочтение проверенным производителям, осуществляющим продажу непосредственно с завода.

      Тогда риски получить некачественный камень, который не переживет зиму, сведены к минимуму.

    2. Неверный выбор класса блока. Несущие стены должны быть выложены из блока марки D500-D600. Его прочность должна быть класса B2,5, B3,5–5. Если же выбрать газоблока с показателями ниже, то есть большая вероятность получить горизонтальные дефекты через время. Все дело в том, что блоки с меньшей плотностью и маркой не приспособлены к высоким нагрузкам.
    3. Укладка на неправильно приготовленный или некачественный раствор. Клеевой состав или цементно-песчаный раствор рекомендуется готовить только в полном соблюдении инструкции и пропорций. Если добавить воды больше, то смесь станет слишком жидкой и не сможет обеспечить должные прочностные характеристики в общей кладке. Если раствор будет чрезмерно густой, то при нанесении на камень, он будет быстро схватываться, не давая времени на корректировку.
    4. Слишком большой вес перекрытий. Трещины в таком случае имеют горизонтальную направленность, но выглядят как дуги.
    5. Если горизонтальные трещины образуются над оконным проемом, то причиной служит недостаточная прочность надоконного перекрытия, которое не может выдержать нагрузку.

    Микротрещины

    Маленькие трещины образуются по таким причинам:

    • выбран газобетон неавтоклавного твердения;
    • не выдержано время на нормализацию температуры материала;
    • неверное изготовление блоков;
    • отсутствие выравнивания газоблока теркой;
    • неправильное армирование кладки;
    • неверно установленные перемычки.

    Часто микротрещины появляются там, где не был обустроен армирующий пояс. Например, плиты перекрытия положили на камень, стены треснули из-за несоизмеримой нагрузки на них. Если бы во время кладки был изготовлен армопояс, то такого бы не произошло.

    Устройство несущей кирпичной и бетонной стены

    Перед тем как решиться на обустройство проема в несущих стенках, рекомендуется ознакомиться с технологией возведения основных видов несущих стен,

    Кирпичных несущих

    Популярный строительный материал – кирпич прочный и долговечный, считается самым востребованным видом материалов в строительстве зданий и сооружений. При возведение несущих кирпичных стен свои особенности, которые учитывают при пробивке новых проемов:

    1. Кирпичная кладка наружных и внутренних стен, предназначенных для восприятия нагрузки вышестоящих элементов и конструкций, делается только из полнотелого кирпича. Чаще для этих целей используется керамический или силикатный кирпич: одинарный размером 250 х 120 х 65 мм или полуторный 250 х120 х 88 мм.
    2. Толщина наружных стен кратна размеру кирпича и составляет 1,5 ,2, 2,5 длины кирпичного элемента, что соответствует толщине 380 мм,510 или 680 мм. Толщина внутренних – не может быть менее, чем 250 мм.
    3. Укладывается рядами с обязательной перевязкой швов. В качестве связующего материала используется цементно-песчаный раствор марки не ниже 25.
    4. Каждый пятый ряд кирпичной кладки усиливается армированной кладочной сеткой из холоднотянутой проволоки Вр -1 диаметром ф*5 мм.
    5. Существует несколько схем кладки несущих наружных стен.

    Проемы в кирпичной кладке стен под нагрузкой сверху обрамляются несущей железобетонной бетонной перемычкой, воспринимающей нагрузку от веса вышележащей кирпичной кладки.

    Размер и сечение железобетонной конструкции перемычки подбирается в результате расчета на стадии составления проекта строительства.

    Бетонных

    Здание с монолитными бетонными стенами относятся к категории самых прочных строений, способных выдерживать колебания почвы с небольшой амплитудой.
    Еще несколько десятилетий назад монолитное строительство применялось для строительства серьезных промышленных объектов и для многоэтажного строительства.

    С развитием технологии монолитного домостроение и применением доступной сборно – щитовой опалубки бетонные стены стали практиковать и для частного загородного строительства.

    Этапы:

    1. Вначале устанавливается специальная съемная опалубка, которая необходима для придания контуру стены четкой геометрической формы. В роли опалубки используют металлические листы толщиной 2-5 мм, деревянные щиты из доски и брусьями. В последнее время для заливки бетона используют влагостойкую фанеру, плиты OSB или жесткие пенополистирольные плиты.
    2. В установленной опалубке размещается стальной сердечник, в виде пространственного арматурного каркаса. В стальном «скелете» бетонной стены за прием основных усилий отвечает несущая рабочая арматура. Для этих целей используются арматурные стальные прутья диаметром 10-16 мм с рифлёной поверхностью.
    3. Для жесткости арматурного каркаса и распределения дополнительных усилий используются арматурные стержни диаметром 6- 8 мм. Арматурный каркас представляет собой плоские сетки с ячейкой 100-200 мм, соединённые с помощью распределительной арматуры, в жесткую пространственную конструкцию.
    4. После того, как арматурный каркас установлен и закреплен в съемной опалубке, наступает черед заполнения бетонной смесью, состоящей из цемента, песка и гранитного щебня или гравия. Для заливки несущих стен используется бетон марки не ниже класса 200.

    После того, как бетонная смесь застынет, опалубку аккуратно разбирают и переносят на дальнейший участок возведения стен.Толщина бетонных стен зависит от расчетных температурных показателей наружного воздуха.

    Наружные несущие стены выполняют толщиной 350-450 мм, а внутренние допускается выполнять толщиной 250 мм.

    Подготовка проема

    Процесс подготовки рабочей поверхности разнится из-за материалов, выбранных в качестве отделочных.

    • Если решено облагородить проем декоративной смесью, необходимо произвести черновую отделку при помощи обычной штукатурки. После этого все поверхности требуется тщательно зачистить с помощью мелкодисперсной шкурки. Это позволит избежать отшелушивания штукатурного слоя. Применение строительного уровня или отвеса позволит сэкономить на финишном материале.
      Выравнивание проема штукатуркой при помощи правила и металлических уголков
    • В случае с применением накладных элементов (каменных плиток или панелей ПВХ) выравнивание проема по уровню не требуется, достаточно скрыть явные недочеты – бугорки и ямки.
    • Если же возводится обрешетка, в черновой отделке нет необходимости: все будет скрыто под прочным деревянным или металлическим каркасом.
      Гипсокартон по каркасу
    • Гипсокартон – еще один вариант обшивки дверного проема, в результате которого получается идеально ровная поверхность. Не требует дополнительной обработки, можно красить или клеить обои сразу же после монтажа и затирки стыков.
      Выравнивание гипсокартоном без каркаса на клей

    Рекомендация для всех, кто проводит ремонтные работы своими руками: обязательно используйте грунтовку для создания наилучшей сцепки поверхности стены и декоративных смесей.

    Можно ли делать проем в несущей стене


    Проблема обустройства нового проема в несущих стенах волнует собственников квартир и частных домовладений. Невозможно дать однозначный ответ на этот вопрос без учета совокупности факторов, влияющих на решение этой задачи:

    1. Необходимо знать вид строительного материала, используемого для возведения несущих стенок.
    2. Проект планировки жилища.
    3. Соотношение желаемых размеров нового проема и габаритов несущей стены.
    4. Техническое состояние здания и междуэтажного перекрытия или чердачного покрытия.
    5. Произвести техническую оценку нагрузок на несущую стенку.
    6. Состояние несущей стены и ее толщину.

    Разрешение или запрет на устройство проема в несущих конструкциях принимается специальными жилищными службами на основании инженерных технических расчетов, учитывающих все вышеперечисленные факторы.

    Разрешение и перепланировка: нюансы


    Для того, чтобы технически правильно и грамотно провести перепланировку жилья или выполнить пробивку проема в несущих стенах, рекомендуется ознакомиться с тонкостями и нюансами процесса:

    1. Обратиться в БТИ с письменным заявлением о желаемом конструктивном изменении в проекте квартиры или дома.
    2. Сотрудники этой службы на месте оценивают техническую возможность проведения корректировки квартирного пространства или жилого дома.
    3. Результатом оценивания будет разрешение или запрет на проведение перепланировки или обустройства проема в несущих стенах.
    4. Получив разрешительные документы, далее в проектную организацию, имеющую лицензии на разработку проектных решений по перепланировке. Архитекторы разработают подходящее для каждого конкретного случая решение, в полном соответствии с техническими нормами и правилами.

    К сожалению, процесс согласования и составления проектного решения может растянуться на 2-3 месяца. Поэтому рекомендуется заранее подать документы, для получения разрешения на проведение работ по пробивке проема.

    Как делать проем в несущей стене

    Проектная документация содержит подробное описание технологии проведения пробивки проема в несущих стенах:

    1. Даются рекомендации по организации и проведению работ по пробивке самого проема.
    2. Технологическая последовательность проведения работ. В многоэтажном жилом доме ограничено применение ударных инструментов типа перфоратор или отбойный молоток, поэтому самым быстрым и наименее безопасным видом работ считается лазерная прорезка несущих конструкций.
    3. После прорезки проема, а иногда одновременно, производится усиление стены металлическими конструкциями или обоймами.

    Это общие рекомендации своеобразный алгоритм как сделать проем в несущей стене.

    Как вырезать в панельном доме

    Пробивка проема в панельном доме, в котором практически все стены несущие, приводит к снижению проектных показателей конструкций.
    Поэтому в обязательном порядке проводятся технические мероприятия, направленные на компенсацию потерянной несущей способности. Для этого в конструкцию включаются дополнительные разгружающие или закрепляющие металлические элементы:

    1. Сварные рамы из стального проката, закрепляемые с помощью металлических шпилек из арматурной стали.
    2. Рама коробчатого типа, состоящая из швеллеров, сваренных между собою и обрамляющую вновь образованный проем.
    3. Для больших проемов стальные обоймы и металлические связи.

    Во всех случаях важно помнить, что для правильного распределения нагрузки на плиту перекрытия в области пола, необходимо к опорной раме или швеллерам приварить прямоугольные или квадратные металлические пластины из листового металла.

    Дверной проем в несущей стене кирпичного дома

    К устройству проема в кирпичных несущих стеновых конструкциях предъявляются не такие строгие требования, как к панельным домам. Для восприятия нагрузочных усилий верхних этажей или плит перекрытий используется сборная металлическая перемычка, состоящая из двух металлических швеллеров, стянутых между собой шпильками с гайками.

    Последовательность проведения работ:

    1. На нужной высоте будущего проема вырезается штроба, равная длине металлической перемычки. Минимальная длина опирания перемычки на стену не менее 150–200 мм. Этот показатель в обязательном порядке учитывают при подготовке элемента опирания.
    2. Сечение и размер швеллеров определяется путем расчета. Для этих целей используется стальной прокат № 10,16 и реже 18.
    3. После установки швеллера в борозду кирпичной стены с одной стороны заполняют образовавшиеся пустоты цементно-песчаным раствором. После полного высыхания, приступают к пробивке борозды с другой стороны и установке второго швеллера.
    4. Установленные швеллеры стягиваются между собой шпильками с гайками.

    В целях защиты металлических конструкций перемычки от коррозии рекомендуется стальную поверхность окрасить грунтовкой и краской по металлу.

    Как сделать в бетонной стене частного дома

    С развитием технологий монолитного строительства бетонную смесь часто используют для строительства частных домов и дачных построек. Иногда возникают ситуации, когда нужен проем в несущей стене частного дома.Для реорганизации домового пространства или для организации нового входа в пристроенную часть дома. В частном доме пробивка проема в бетонных несущих стенах выполняется как и многоэтажном доме. Единственное отличие заключается в том, что несущие стены не испытывают такие нагрузки как многоэтажных строениях. Поэтому для усиления бетонных стен, которые частично потеряли часть прочности, после пробивки в них проемов, используют металлопрокат небольшого сечения.

    Например, для устройства арочного проема в теле несущей бетонной стены используют швеллер № 10 или уголок 100. На этом конструктивные различия заканчиваются. Металлопрокат соединяют между собой шпильками или арматурными стержнями.

    Как сделать в монолитном доме


    Главная особенность монолитных железобетонных плит состоит в наличии в них стального арматурного каркаса. Этот нюанс важно учитывать при устройстве проемов в монолитном доме. И кроме резки стенового бетонного массива, придется столкнуться с проблемой разрезания армирующих прутков. Работы проводят в следующем порядке:

    1. Чтобы не повредить дорогостоящие режущие диски с алмазным напылением, рекомендуется определить месторасположение арматурной сетки «спрятанной» в теле бетонной стены. Для этого используют металлодетектор и места расположения арматуры отмечают маркером.
    2. Просверливают сквозные отверстия на расстоянии 200-300мм от намеченной маркером линии расположения арматуры.
    3. С помощью дисковой пилы «болгарки» прорезают в верхней части проема часть бетона, расположенного между просверленными отверстиями.
    4. На следующем этапе используют перфоратор или отбойный молоток и выбивают верхнюю часть проема.
    5. Видимую часть арматуры срезают и переходят к следующему участку.

    После пробивки проема, бетонную стену укрепляют цельносваренной или сборной металлической рамой, устанавливаемой непосредственно в новый проем.

    Внешняя отделка

    После окончания работ по формированию проема в кирпичной несущей стене необходимо все декоративно отделать (рис. 7). Что для этого нужно? Прежде всего, необходимо определиться с выбором отделочного материала. Будет это дерево, пластик или декоративный камень – решать вам. Дальше необходимо немного проявить фантазию и создать декорирующие элементы в образованном пространстве кирпичной стены.


    Рис. 7

    Для самостоятельной облицовки следует иметь базовые знания в сфере отделочных работ, а также необходимо наличие специального инструмента.

    Если необходимо оформить пространство под дверь без ее наличия, тогда стоит использовать доборные доски. Это придаст элегантности вашему новому оформлению комнаты и добавит интерьеру изысканности. Такую облицовку создать можно самостоятельно.

    Красиво выглядит проем, выполненный в виде арки. Как правило, арки бывают круглых или стрельчатых форм. Чтобы определиться с формой арки клиенту, ознакомьтесь с дизайнерскими каталогами. Самым распространенным на сегодняшний день является византийский и греческий стиль. В некоторых случаях арку можно сделать с подсветкой.

    Кто может выполнять работы по вырезанию проема в несущих стенах


    Работы по организации новых проемов в несущих стенах считаются технически сложными. Поэтому лучше доверить выполнение этой задачи специалистам, имеющим опыт работы в этой сфере. Ведь кроме демонтажных работ необходимо выполнить усиление стены металлическими конструкциями и эту важную часть работ выполнят только опытные сварщики. Кроме того, популярную алмазную резку проемов делают только специально обученные работники.
    Не надо забывать о проблеме выноса демонтируемого кирпича или бетона с квартир, расположенных на верхних этажах многоэтажных домов.

    Как можно уменьшить?

    Не всегда проем в стене нужно увеличивать, иногда его, напротив, наращивают. Это делают для установки двери или окна меньшего размера, либо при условии, что был срезан лишний участок.

    Самый простой вариант – воспользоваться брусом.

    Последовательность действий:

    1. Используя рубанок, брус подгоняют под нужный размер. Конечная заготовка не должна выступать за край стены. Поверхность шлифуют, чтобы на него лучше легла шпаклевка.
    2. Для крепления заготовок к стене в них просверливают отверстия. Для фиксации стоек и перемычки используют анкера и болты.
    3. Зазоры заполняют строительной пеной. Небольшие щели шпаклюют.
    4. Когда конструкция будет установлена, ее пропитывают грунтовкой и облицовывают подходящим материалом.

    Нужно учесть, что створка будет регулярно подвергаться динамическим нагрузкам. Поэтому между крепежным шагом не должно быть большого расстояния.

    Помимо бруса, проем можно уменьшить с помощью таких материалов, как:

    • Гипсокартон. Для его монтажа потребуется сборка каркаса на основе алюминиевого профиля. Листы гипсокартона фиксируются саморезами.
    • Пеноблоки. Работать с ними несложно, используют их преимущественно в домах с толстыми стенами. Блоки по бокам проема ставят столбиками друг на друга, а перемычку изготавливают из бруса.
    • Кирпичи. При такой кладке перемычку рекомендуется изготавливать из металлических уголков.

    Любой из перечисленных материалов можно использовать для сужения проема в бетонной стене.

    Ответственность за несогласованные проемы в несущих стенах

    Самостоятельное устройство проемов в несущих стенах без получения разрешительных документов может привести к неприятным последствиям:

    1. Потере несущей способности стен и перекрытий, что может вызвать необратимые деформации всего здания, вплоть до обрушения.
    2. В многоквартирном доме попытка пробить проем в несущей стене заметят соседи, которые обратятся в управляющую жилищную компанию или ЖЭК по поводу безопасности и законности проведения подобных работ. И если выясниться, что нет разрешения на пробивку проемов, на собственника жилья наложат штраф, и обяжут восстановить целостность несущей стены.
    3. Для восстановления несущей способности недостаточно заложить выбитый проем кирпичом или другим материалом. Этими методами невозможно восстановить несущую стену. Придется обращаться за помощью в проектную организацию для получения технического решения по восстановлению несущих способностей стен.

    Если собственник отказывается от выплаты штрафа и закладки выбитого проема, дело передают в суд, где могут принять решение вплоть до выселения из занимаемой квартиры.

    Принимая решение об устройстве нового проема в существующих несущих стенах, в обязательном порядке необходимо обратиться к специалистам и получить разрешительные документы на проведение этих работ. Воплощение рискованных дизайнерских решений затрагивающих несущую способность всего здания без точного инженерного расчета может привести к печальным и разрушительным последствиям.

    Делаем проем в несущей наружной кирпичной стене. Как пробить проём в кирпичной стене

    Ситуация, когда необходимо сделать проем в стене, возникает довольно редко. В основном это случается, когда жильцам надоедает планировка дома или квартиры. Чаще всего проемы распределяются при проектировании здания. Но, если такая проблема стала актуальной, нужно все хорошо продумать. Разбить кирпичную кладку может любой, важно лишь соблюдать определенные правила. Это поможет избежать образования трещин в стене и других неприятных последствий. Неправильно прорубленное отверстие чаще всего приводит к деформации стен, в редких случаях – к повреждению всего строения.

    Чтобы сделать проем в стене, необходимо провести правильный ее разбор. Для этого необходимо виды стены и виды кирпичной кладки.

    Кирпичная кладка бывает следующих видов :

    В первом случае кирпич укладывают ложком наружу. Второй и третий случаи предполагают переменную кладку: один ряд ложком наружу, другой – тычком. При колодцевой кладке стена имеет два ряда кладки, образующие своеобразный колодец. Это пространство заполняется строительным мусором, шлаком или гравием.

    Стена может быть трех видов :

    • перегородка. Это самая тонкая стена, чаще всего имеет ложковую кладку,
    • полунесущая,
    • несущая. Это наиболее толстая стена, имеющая в большинстве случаев колодезную кладку.

    Независимо от назначения проема, дверной или оконный, для работы необходимо иметь :


    Кроме того обязательно потребуются такие материалы, как

    • деревянные бруски,
    • железобетонные балки,
    • швеллера или стальные уголки,
    • раствор цемента.

    Как сделать дверной проем в кирпичной стене

    Чтобы правильно пробить дверной проем, не требуется профессионализм, необходимо лишь определить вид кирпичной кладки. Разобраться в этом вопросе поможет имеющаяся документация на дом. В противном случае придется воспользоваться перфоратором. Для работы потребуется корончатая фреза диаметром 100 мм. В том месте, где планируется сделать проем, просверливают отверстия. В них должна свободно пройти рука. Вид кирпичной кладки определяется ощупыванием пространства стены.

    Пробивание кирпичных стен всегда сопровождается образованием большого количества пыли. Поэтому не стоит начинать работу без специальной защитной одежды:

    • перчаток,
    • респиратора,
    • защитных очков.

    Пробивая проем, стену опрыскивают водой из обычного распылителя. Это способствует оседанию образующейся пыли.

    Любой проем, независимо от кладки или назначения стены, обязательно должен иметь форму буквы «Т». В верхнюю часть вставляется перекладина для удержания кирпичной кладки. Если проем делается в перегородке, то в качестве перекладины можно использовать обычную деревянную доску. В несущей стене для этих целей требуется железобетонная балка.

    Перегородка имеет небольшую толщину, поэтому пробить проем в ней совсем несложно. Процесс работы состоит из следующих шагов:


  • При помощи угольника и линейки делается соответствующая разметка. При этом важно помнить, что проем должен быть немного шире, чем предполагаемая дверь.
  • Размеченный участок стены очищается от штукатурки, побелки и обоев так, чтобы хорошо был виден кирпич.
  • По нанесенным линиям делаются надрезы. Для этого необходима болгарка, на которую установлен диск с алмазным напылением. Диаметр диска должен быть не менее 200 мм. Полученные разрезы послужат окантовкой будущего проема.
  • Выбивать первый кирпич лучше всего с помощью перфоратора с корончатой фрезой или сверлом большого диаметра. По швам кирпича просверливаются отверстия.
  • Используя зубило и молоток, выбивается несколько кирпичей.
  • Сначала пробивается отверстие под перегородку. Туда вставляется деревянная доска и заливается раствором цемента. Игнорирование этого процесса приведет к образованию трещин в стене.
  • Делаем проем в несущей стене

    Пробивание проема в несущей стене имеет незначительные отличия и состоит из следующих этапов:

  • Нанесение разметки. Лучше всего для этих целей использовать специальные приборы, но вполне подойдет большой угольник и метровая строительная линейка. Разметка наносится с наружной стороны, для этого снимаются все покрытия до кирпича. Это необходимо для правильной установки опорных перемычек.
  • Отверстия для опор. Работы на этом этапе требуют особой аккуратности, ведь отверстия должны быть прямоугольной форму. Поэтому работать рекомендуется молотком и зубилом. В результате должен получиться контур будущего проема.
  • Установка опор. В качестве опор используют железобетонные балки. Их вставляют в подготовленные отверстия и заливают бетонным раствором. Важно при этом дождаться полного застывания бетона.
  • Разбор стены. Разбивать стену можно, пользуясь молотком и перфоратором. Для этого в нескольких местах проема просверливают отверстия, ослабляющие кладку.
  • Выступающие кирпичи аккуратно отбиваются или отпиливаются. Проем очищается от строительного мусора и остатков штукатурки.
  • Усиление проема. Проем, сделанный в несущей стене, подлежит обязательному усилению. Для этого отлично подходит стальной швеллер, но округлые края и скосы препятствуют плотному прилеганию к стене. Поэтому приходится доводить края швеллеров до идеальной формы методом обтачки или заливать образующиеся полости бетоном. Отличной альтернативой швеллерам служат металлические уголки. Этот материал имеет отличные технические характеристики и ровные углы. Для усиления проема берется два одинаковых элемента, в которых заранее проделаны горизонтальные отверстия. Выступающая часть уголка или швеллера направляется в сторону стены над проемом. После этого оба элемента стягиваются болтами.
  • Делая проем в несущей стене, не стоит экономить на материале для усиления. Малейшее отклонение или погрешность приводит к проседанию перекрытия. Это опасно для здоровья и жизни людей.

    Делая дверной проем в кирпичной стене важно принять во внимание два момента:

  • Величина проема должна соответствовать строительным нормативам. Стандартная ширина проема должна составляет 70-200 см, а высота – не больше 210 см.
  • Чтобы нагрузка на дверной проем распределялась равномерно, необходимо делать его в центре стены или при небольшом смещении.
  • Как сделать оконный проем

    Проем в кирпичной стене для окна делается намного реже, чем дверные проемы. Но при возникновении такой ситуации нужно соблюдать строгие требования.

    Оконные проемы делают в несущих стенах здания, поэтому основное внимание в этом процессе уделяется перемычке. Именно она возьмет на себя всю нагрузку стены над выпиленным проемом.

    Выбирая перемычку, важно принять во внимание следующие моменты:

    • Какого вида кладка использовалась при возведении здания.
    • Какова ширина стены, в которой предполагается сделать проем.
    • Предполагаемая ширина окна.
    • Расстояние от проема до потолка и до пола.
    • На каком этаже предполагается проведение работ.

    Сам процесс пробивания оконного проема в кирпичной стене аналогичен работам с дверным проемом. Можно воспользоваться следующим алгоритмом:


  • С наружной стороны здания делается разметка.
  • Пробиваются отверстия для перемычки, в качестве которой можно использовать стальной профиль горячего проката или железобетонные балки.
  • Монтируется промежуточная опора. Она поможет распределить нагрузку стены во время проведения работ. Для этого укладывают деревянный брус и делают в нем отверстия под шпильки, которые должны выступать с двух сторон.
  • Далее брус подпирается промежуточными опорами. Фиксация всех элементов конструкции проводится с помощью гвоздей.
  • Проводится разбор стены на требуемой площади. Важно начать убирать кирпич сверху вниз.
  • Освобождается место под перемычку и монтируется балка.
  • Одновременно с двух сторон ведется разбор проема для окна, выравниваются края. Можно использовать для этих целей болгарку.
  • Перед тем, как делать проем в кирпичной стене, нужно убедиться в отсутствии на этом участке каких-либо коммуникаций. При наличии таких элементов, стоит подумать о переносе их в другое место. Нужно обратить внимание и на имеющиеся вентиляционные шахты, расстояние до которых должно быть не менее 300 см.

    Видео — делаем проем в кирпичной стене

    Прорубить новое окно в доме или оформить арочный проем в квартире на новом месте не так уж просто, так как речь идет о нарушении конструкции здания, последствия которого могут оказаться фатальными. Но не стоит воспринимать это утверждение как невозможность создания арки и проема в несущих стенах, поскольку современные технологии позволяют по возможности минимизировать подобные риски. Для этого нужно только соблюдать данные технологии и ничего больше. В этой статье вместе с сайтом сайт мы расскажем о том, как правильно вырезать проем в несущей стене, и для удобства весь процесс разобьем на этапы.

    Как пробить проем в несущей стене своими руками фото

    Проем в несущей стене: предварительное укрепление будущего отверстия

    Работы по изменению конструкции несущих стен должны выполняться только с разрешения соответствующих органов. Все работы должны вестись согласно предварительно разработанному проекту!

    Игнорировать эти нюансы нельзя, так как каждый дом имеет свои особенности, и общий у подобных работ только принцип. Для каждого строения производятся свои расчеты, которые призваны в большей степени сохранить дом как цельную конструкцию.

    Думаю, что вы поняли всю серьезность таких операций, и теперь можно переходить к изучению самой технологии укрепления проема в несущих стенах. Для начала придется выполнить пыльные работы, поэтому следует обзавестись большой , мощным , очками и респиратором. С помощью этих инструментов придется вырезать штробы по всему периметру будущего проема. Штробы режут не сквозные – их назначение заключается в том, чтобы утопить в стене материалы, используемые для укрепления проема. Как правило, это швеллер – его размер рассчитывается исходя из особенностей дома (в учет берется этажность здания, особенности , вес крыши, габариты будущего проема и все прочее, что может повлиять на изменение конструкции дома).

    Как сделать проем в несущей стене своими руками фото

    В общем, глубина и ширина этих штроб должна в полной мере соответствовать используемому для усиления проемов в несущих стенах швеллеру. Что касается их длины, то она в полной мере зависит от габаритов необходимого проема. Штробы пробиваются с двух сторон несущей стены, и делается это так, чтобы они совпадали по местоположению друг с другом. Чтобы не ошибиться в этом моменте, в углах будущего проема нужно просверлить перфоратором сквозные отверстия и согласно им выполнить разметку с другой стороны стены. Здесь сложного ничего нет, главное справиться с разметкой.

    Как сделать проем в несущей стене: усиление швеллером

    Сначала суть работ изложу вкратце, чтобы был понятен общий принцип. В вырезанные с двух сторон закладываются швеллеры, которые стягиваются между собой длинными шпильками. Боковые и верхние швеллеры соединяются между собой посредством .

    Теперь поговорим более подробно и поэтапно об этом процессе.

    1. Режем швеллер по необходимому размеру. Сразу готовим пары – два левых, два правых, два верхних и два нижних (при необходимости).
    2. Скручиваем пары струбцинами и сверлим в них сквозные отверстия, проходящие сразу сквозь оба швеллера. Шаг этих отверстий является расчетным, но в среднем он составляет 300-400мм. Таким образом подготавливаем все пары швеллеров.
    3. Бурим отверстия под шпильки в стене. Устанавливаем швеллер в штробу и прямо через отверстия в нем бурим отверстия.
    4. Сначала устанавливаем первую пару – левую или правую, как вам удобно. Верхнюю пару швеллеров лучше оставить на потом, и проводить эти работы лучше вдвоем. Когда швеллеры будут установлены, продеваем в отверстия шпильки, с каждой ее стороны надеваем шайбу, гравер и навинчиваем гайку. Туго, со всей силы затягиваем гайки ключами – лучше использовать рычаг (кусок трубы, надетый на ключ).
    5. Описанным выше способом устанавливаем вторую пару вертикальных швеллеров, а следом за ними и горизонтальные.
    6. Соединяем швеллеры в рамку с помощью сварки во всех доступных местах – обвариваем швеллер с одной и с другой стороны стены.

    Вот теперь приспособление для равномерного распределения нагрузки, можно сказать, готово, впоследствии его лишь немного придется доделать. Но это уже потом, а пока продолжим устройство проема в несущей стене – внутреннюю часть рамки из швеллера можно освобождать.

    Укрепление проемов в несущих стенах фото

    Как пробить проем в несущей стене: технология зависит от материала

    Здесь много говорить не буду, так как стена стене рознь. Самой легкой в процессе демонтажа является кирпичная стена – удалил один ряд, и все остальные ряды пойдут без проблем. Наиболее сложным в демонтаже является бетон со всей его арматурой – здесь придется изрядно попотеть. Нужно будет поочередно пускать в ход и болгарку, и перфоратор.

    Вообще технология демонтажа части бетонной стены в полной мере зависит от ее толщины, но в целом самым оптимальным подходом к этому делу считается нарезка бетона кубиками. Погружаем в стену диск болгарки на всю глубину и делаем сначала вертикальные прорези с шагом 50-80мм, а потом и горизонтальные. Получившиеся кубики легко выбиваются перфоратором. Следующий слой стены снимается точно так же. При стандартной толщине несущей бетонной стены такие насечки делаются с двух сторон – внутренний остаток удаляется за один прорез. Это что касается внутренних несущих стен в панельных домах, но если говорить о наружных несущих стенах, то здесь придется не один раз делать нарезку с каждой стороны. В общем, этот процесс утомительный, пыльный и не очень приятный – на мой взгляд, его лучше переложить на плечи профессиональных демонтажников.

    Усиление проемов в несущих стенах фото

    Завершающий этап: окончательное усиление проема

    После того как резка проема в несущих стенах будет окончена, останется уже совсем немного. По сути, нужно только завершить начатое усиление металлоконструкции. На этом этапе работ нужно сделать следующее.


    В заключение хочу лишний раз заострить ваше внимание на том, что проем в несущей стене, особенно если речь идет о многоквартирных домах, должен вырезаться только по утвержденному в специальных государственных инстанциях проекту. Самовольное изменение конструкции дома может привести к необратимым последствиям – в конце концов, от правильности проведения подобных работ зависят жизни многих людей!

    Нас часто спрашивают: насколько реально проём в несущей стене? И это неспроста — в последнее время одним из самых распространённых вариантов перепланировки квартиры в типовых домах является устройство таких проёмов. Наиболее часто необходимость в дополнительном проёме возникает как следствие ванной или санузла за счёт , в результате которого закладывается вход в кухню, а новый делается из смежной комнаты. Но и других вариантов перепланировки, при которых затрагиваются несущие стены, существует множество.

    Но, какой бы из них вы не выбрали, следует учитывать, что капитальная стена – это всегда ключевой элемент конструкции дома, обеспечивающий его прочность и устойчивость, а значит, и безопасность всех жильцов.

    Чем грозит самовольное устройство проема в несущей стене

    Причём заставить вернуть «все как было» до перепланировки могут в принудительном порядке, ведь жилищная инспекция наделена весьма широкими полномочиями, начиная со штрафов и заканчивая передачей дела в суд, вердиктом которого может быть выселение из квартиры. Поэтому прежде чем самовольно делать проем в несущей стене, следует получить разрешение в МЖИ.

    Почему отказывают в устройстве проема в несущей

    У многих возникнет вопрос: «почему одним можно, а другим, вроде бы то же самое, нельзя?». В том то и дело, что «вроде». Для того, чтобы понять разницу, необходимо знать особенности устройства многоэтажного дома, причём именно Вашего дома.

    В большинстве типовых панельных и блочных домов, внешние и многие внутренние стены квартир — несущие, то есть служащие опорой для горизонтальных плит (перекрытий), таким образом обеспечивая устойчивость многотонной конструкции. И чем ближе к фундаменту расположена стена, тем больший суммарный вес она на себе «держит».

    Именно поэтому разрешение на проём в несущей стене вероятнее получить если квартира расположена на одном из верхних этажей, хотя и здесь все зависит от текущей ситуации, в нашей практике и согласовывались проемы на 2-ом этаже 17-ти этажного дома, и получались отказы по проемам на 22 этаже 22-х этажного дома.

    Также, на возможность получить разрешение влияет состояние стен в квартирах, расположенных этажом выше и ниже. То есть, если хотя бы в одной из этих квартир уже сделан аналогичный проём, ваши шансы сильно снижаются. Хотя все равно, возможность согласовать все равно остается, но единственным условием является точное совпадение проемов по вертикали. Факторы, от которых зависит возможность прорубить проем в несущей стене, на этом не заканчиваются — одним из основных является отступ проема от наружной стены не менее 1 метра.

    Автор проекта дома также обязана учитывать степень износа несущих конструкций, ведь домам, как и людям, свойственно «стареть». А также сверить, не совпадает ли планируемый проём с местами стыка перекрытий и стены.

    От всех этих составляющих будут зависеть (в случае положительного решения) размеры проёма в несущей стене (ширина стандартного проема в домах ГУП МНИИТЭП — 90 см), его возможное местоположение, а также способ металлическими профилями.

    Особенности согласования перепланировки с проемом в несущей стене

    Все перечисленные и другие сведения должны быть отражены в разработанном о состоянии конструкций и возможности устройства проема. А все работы должны проводиться в соответствии с утвержденным Жилинспекцией проектом перепланировки.

    Если проем уже был выполнен, потребуется ТЗ о допустимости и безопасности его устройства. Оно покажет, допустимо ли будет его оставить, или же нужно частичное (либо полное) заложение данного проема, а равно и иные действия, например дополнительное усиление. Цены на проектирование проемов могут колебаться исходя из типа дома, года постройки и прочих факторов.

    Отметим также, что работы по организации проемов должны проводиться в строгом соответствии с проектом. Если в нем указано в качестве усиления применять неравнополочные уголки (актуально для домов МНИИТЭПа), то не следует использовать вместо них швеллеры. О типах усиления подробнее мы поговорим ниже.

    Демонтаж участка стены под проем обычно рекомендуется делать безударным инструментом, то есть алмазным кругом. Резка и усиление нового проема должна быть освидетельствована скрытых работ. Поэтому лучше сразу выбрать подрядчика, который имеет соответствующий . Если же у ваших ремонтников нет допуска, то при обращении к нам, мы можем на основании договора осуществить технический надзор за работами ваших строителей.

    Следует заметить, что с 2007 года в всех многоквартирных домах, которые спроектированы ГУП МНИИТЭП, а это большая часть панельного жилого фонда Москвы, проемы в несущих стенах делать запрещено. Кроме отдельных серий (например П44Т), где в 3-комнатных квартирах заранее подготовлено место под проем между кухней и комнатой — так называемая стена-трансформер.

    Теперь поговорим о технических нюансах и различиях при устройстве проема в несущих стенах домов различного типа.

    Устройство проемов прямоугольной формы в несущих стенах различных типов , различается и с технической точки зрения.

    Начнем с проема в кирпичной стене . С точки зрения строительных работ — это наиболее простой тип усиления, так как в нет нагрузок, которые распределяются по всей стене. Обычно рассчитывается нагрузка на перемычку, исходя из результатов расчетов выполняется усиление проема перемычкой. Основная сложность при расчете проема в кирпичной стене — наличие множества каналов в них. Напомним, что вмешиваться в конструкцию вентканалов .

    Усиление проема в кирпичной несущей стене производится следующим образом: прорезают две штробы по контуру перемычки, с двух сторон стены вставляются швеллера, которые стягиваются между собой. При этом пустоты между кирпичом и металлом заполняются цементным раствором. После того как он высыхает, прорезается проем и устанавливаются вертикальные швеллера.

    Важно: при устройстве проема в кирпичном доме в несущей стене может обнаружиться дефект кладки, попросту говоря кирпичи могут отваливаться. В таком случае, используются пакеры — специальные трубки, которые через отверстия в швеллере забиваются в кирпич, после чего пустоты заполняются цементом.

    При устройстве проемов в несущих стенах панельных домов необходимо рассчитывать вектор напряжения в стене. Сделать это можно как при помощи специальных программ, так и при помощи заранее составленных таблиц (которые есть в проектных институтах). Усиление проема в в несущей стене происходит при помощи неравнополочного уголка с размерами 100х63х8. Так же как и в случае с кирпичной стеной, используют саморасширяющийся полимерный раствор.

    Отдельные «таланты» усиливают проемы в панельных домах при помощи швеллера, чего делать категорически нельзя.

    Также стоит отметить, что в панельных домах встречаются дефекты установки несущих элементов, при которых межпанельный стык смещен, а иногда и вовсе панель имеет толщину меньше плановой, в связи с чем инженер проектного института может дать отказ в устройстве проема.

    Можно ли расширить несущий проем в монолитном доме? Устройство проема или его расширение в стене , несколько безопасней чем в панельных домах, да и несущих стен в таких зданиях меньше. К сложностям можно отнести только толщину стен, которая может достигать полуметра на нижних этажах.

    Расширение проемов различной формы в несущих стенах

    Нужно понимать, что расширение проема — мероприятие достаточно сложное с точки зрения инженера, который будет рассчитывать для вас его допустимую ширину, да и вообще допустимость его устройства, так как в случае аварийной ситуации именно он несет уголовную ответственность за нее. Как правило, расширять проемы в несущих стенах панельных домов не дают. К слову в панельных домах, построенных после 2007 года по проектам ОАО МНИИТЭП также крайне редко дают разрешение на устройство проема. Теоретически, расширить проем в несущей стене возможно в любом здании, но на практике многие проектные институты предпочитают не связывать свою судьбу с подобным риском.

    Устройство проема арочного типа в несущей стене

    А сейчас мы поговорим о настоящем архитектурном . Поясним: гораздо проще устроить обыкновенный прямоугольный проем с запасом высоты, а затем устроить в нем арку из гипсокартона, чем усиливать проем арочный. Дело в том, что при этом мероприятии в швеллере выпиливается определенное число надрезов, после чего его при помощи домкрата распирают в проеме. Работа технически сложная, отнимает уйму времени и стоит дороже. Таким образом это невыгодно ни заказчику, ни строительной бригаде. К слову, ОАО МНИИТЭП, как правило, при обнаружении арочного проема, не усложняет и попросту восстанавливает стену.

    Устройство проема или его расширение в несущей стене без усиления металлоконструкциями

    Да-да, бывает и такое, относится это, как правило, к монолитным домам, так как несущая способность стен монолита гораздо выше, чем у их панельных и кирпичных собратьев, так как зачастую они малоэтажные. Зачастую, происходит это на верхних этажах зданий.

    Как вы можете судить, ознакомившись с материалом статьи, сделать проем в несущей стене достаточно сложно с соблюдением всех строительных норм, а потому возникает вероятность того, что вы обратитесь к специалистам. Наша компания, не только проекты перепланировок (в том числе и с проемом в несущей стене) но и успешно согласовывает их в Мосжилинспекции на протяжении уже не одного года. нам или пишите на электронную почту, которую можно найти в верхнем правом углу экрана.

    Примеры проемов в несущих стенах

    Нормативные акты, регулирующие правила устройства проемов в несущих стенах:

    СП 20. 13330.2011. Нагрузки и воздействия
    СП 52-101-2003 Бетонные и железобетонные конструкции
    СП 15.13330.2010 Каменные и армокаменные конструкции
    СП 70.13330.2011 Несущие и ограждающие конструкции.
    СП 54.13330.2011 Здания жилые многоквартирные

    Основным документом регулирующим затрагивание несущих конструкций и в частности организация проемов в несущих стенах является СНиП 3.03.01-87, который был введен взамен нескольких различных СНиПов и СН.

    Можно ли делать проем в несущей стене и как это выполнить правильно мы рассмотрим в деталях. Ведь это не такое простое дело, данный вид стен несет большую нагрузку и делать проем не так и безопасно.

    Как сделать в несущей стене проем детально изложено ниже. Так же на видео в этой статье и фото вы сможете получить и дополнительную нужную информацию.

    Легализация перепланировки

    Думая, как сделать проем в несущей кирпичной стене сразу в расчет надо взять и документацию. Ведь это важный момент.

    Согласно действующего законодательства перепланировка с изменением несущих конструкций запрещена. На это надо будет получить согласование.

    Итак:

    • К заявлению прилагается подробный план намеченных изменений в плане строения.
    • Оформленное разрешение позволит обратиться в проектное бюро для разработки технической документации по задуманному проекту. Готовый проект согласовывается в ряде разрешительных комиссий – пожарной, газовой, жилищно-коммунальной.
    • Согласованный проект окончательно утверждается контролирующей организацией. Только после последней резолюции можно приступать к выполнению намеченных строительных работ по перепланировке – прорезыванию проема в несущей стене здания.

    Примеры проемов и их отделки

    Это может быть проем в панельном доме, или кирпичном, значение не имеет. Он должен вписаться в общий интерьер помещения. В первую очередь надо выбрать нужный вариант и только тогда можно будет приступать к работе.

    Давайте рассмотрим что делают и вполне вероятно данный вариант подойдет и вам:

    Факторы безопасности перепланировки

    Любые работы с несущими конструкциями зданий должны быть основательно выверены и просчитаны. Стены зданий испытывают колоссальные нагрузки, поэтому к проектированию проема надо подходить основательно. Некачественная перепланировка с нарушением технологии может привести к частичному или полному обрушению дома.

    При расчете учитываются важнейшие факторы, влияющие на конечный результат:

    • Материалы, использованные при строительстве здания
    • Техническое состояние дома, особенно перекрытий
    • Толщину стен
    • Нагрузка на участок конструкции, в которой планируется сделать проход
    • Внутренняя планировка помещения
    • Габариты планируемого проема и его соответствие с габаритами стены.

    Просчитанный проект, учитывающий все необходимые факторы, согласовывается в надзорной службе. К работам по переносу дверных проемов приступают только после утверждения проекта.

    Варианты проемов

    Сложность расчетов при проектировании переноса дверного прохода в несущей стене зависит от конфигурации планируемого проема. От выбранного варианта напрямую зависит сложность строительных работ и порядок их выполнения.

    Стандартный прямой проем

    Прорезаемый в перестенке с чистого листа. В расчете учитывается существующий дверной проем, принимающий часть нагрузки несущей конструкции. Согласно проекту такой проем оставляют нетронутым или закладывают кирпичом
    Проем в виде арки

    Их выполнить сложнее – в расчете учитывается траектория изгиба. Особую сложность представляют собой расчеты арочного проема в кирпичной стенке, учитывающие размещение швов кладки
    Частичный перенос прохода

    Предполагает смещение перемычки существующего прохода в нужную сторону.
    • Производится прорезка нового фрагмента прохода нужного размера.
    • Ненужная часть проема закладывается кирпичом.

    Оборудование для прорезывания отверстий

    Прорезка проемов в несущей стене выполняется специальным инструментом. Обычные ударные кувалды, перфораторы и болгарки для столь сложной процедуры не подойдут – они создают слишком много пыли, сменные части быстро изнашиваются и ломаются, излишняя вибрация ведет к образованию трещин и сколов на стенах.

    Резка проемов в несущих стенах выполняется:

    Установкой канатной резки

    В качестве режущего инструмента используется специальный канат, на который надеты втулки с алмазным напылением. Канат рассчитан на огромные нагрузки на растяжение.Установка практически протягивает канат через разрезаемую конструкцию. Применяется сухая и мокрая резка. Второй вариант помогает избежать сильной запыленности
    Ручной пилой с режущим диском с алмазным напылением

    К месту резки подается вода, охлаждающая инструмент и предотвращающая чрезмерное образование пыли
    Стенорезной машиной

    Действующей по тому же принципу, что и ручная пила, но рассчитанной на работу с толстыми стенами. В работе использует проточную воду для охлаждения
    Инструментом с алмазным сверлом

    Режущим инструментом выступает специальное сверло конусной формы с алмазным покрытием. Данный инструмент также используется для бурения отверстий в стенах под прокладку различных коммуникаций.

    Делаем проем

    Подготовительный этап: укрепление будущего проема

    Строительные работы по изменению конструкции несущих стен выполняются строго по утвержденному проекту, учитывающему конструктивные особенности здания. Основной задачей проекта является сохранение целостности строения после перемещения или пробивки нового прохода.

    Перед началом работ выполняется заблаговременное усиление конструкции планируемого проема. Для этого штроборезом вырезаются штробы по периметру прохода, в которые закладывается арматура (швеллеры).

    Штробы не являются сквозными – это углубления для армирующего элемента. Сечение швеллера рассчитывается с учетом различных конструктивных характеристик здания.

    Внимание: Швеллеры закладываются в углубления, сделанные штроборезом, с обеих боков перегородки. Чтобы место закладки точно совпадало, на стене делают разметку планируемого прохода. По разметке бурят сквозные отверстия и переносят рисунок на другую сторону стены.

    • Швеллеры, используемые для усиления конструкции, предварительно нарезают нужной длины с учетом высоты и ширины планируемого проема. Потребуется две пары для боковых частей проема и две пары для верхней и нижней части. На каждой паре заранее делаются отверстия, через которые швеллеры будут скрепляться шпильками или самоанкерами. Расстояние между отверстиями вычисляется расчетным путем.

    • Поочередно устанавливаются боковые пары в штробы. Сквозь проделанные отверстия в швеллерных парах бурится перестенок под крепежные метизы. Пары стягивают крепежом. Важно: Крепеж необходимо хорошо затянуть, используя специальный электроинструмент или подручные материалы.

    После установки вертикальных швеллеров, операцию повторяют с горизонтальными парами. Стыки горизонтальных и вертикальных швеллеров скрепляют сваркой с обеих сторон будущего проема. Предварительное укрепление проема готово.

    Основной этап: резка несущей стены

    После завершения подготовительного этапа по укреплению несущей стены приступают к пробиванию нового дверного проема. Сложность работы зависит от материала стен. Кирпичную кладку демонтировать проще всего – она убирается ряд за рядом. С бетонной стеной проблем при демонтаже будет больше из-за наличия арматуры в конструкции.

    • Для резки проема в стене чаще используется ручная пила с алмазным диском. На месте будущего проема наносится разметка, разделяющая проход на небольшие блоки. По разметке инструментом делаются прорези с обеих сторон стены. Глубина прорези может достигать 15 см с каждой стороны. Далее блоки поочередно убираются из проема слой за слоем. При демонтаже часто требуется дополнительное использование перфоратора.

    • При прорезывании проема стенорезной машиной глубина прорези достигает 60 см, но при эксплуатации требуется доступ к проточной воде для охлаждения инструмента и вымывания бетонной крошки и пыли.
    • Иногда толщина стены здания оказывается достаточно большой, особенно если проем надо прорубить в фундаменте либо фасадной части. В этом случае используется канатная установка, способная быстро прорезать бетонные или монолитные блоки любой толщины.
    • Сделать проем в стене можно третьим способом. Для этого по разметке на стене алмазным сверлом пробуриваются отверстия. Далее потребуется только распилить на части вырезанный фрагмент и удалить куски стены из проема.
    • Современные инструменты для прорезывания проемов в несущих конструкциях позволяют выполнять работы в сжатые сроки с минимальным шумом и запыленностью.

    Завершающий этап: укрепление конструкции

    Прорезанный в несущей стене проем требует окончательного укрепления с применением сварочных и общестроительных работ.

    Работа производится в несколько этапов:

    • Довариваются сваркой те части швеллеров по периметру проема, которые были недоступны до демонтажа стены. Важно: катеты швов при сваривании должны быть не менее 6 мм, согласно установленным нормативам.
    • Пары швеллеров с разных сторон стены соединяются поперечными стальными пластинами, шириной не более 50 мм и толщиной не менее 4 мм. Пластины привариваются к швеллерам по периметру конструкции с шагом примерно 30-40 см друг от друга.
    • На швеллер наваривается металлическая сетка, по которой наносится штукатурка (см. Как выполняется штукатурка своими руками). Восстанавливается целостность нарушенного штукатурного покрытия стены – заделываются все выбоины и углубления, швеллеры дополнительно укрепляются цементным раствором.

    Внимание: Работа со специальными инструментами для резки проемов в несущих стенах требует особых профессиональных навыков. При эксплуатации оборудования следует соблюдать правила техники безопасности: работать в защитной одежде и беречь руки от вращающихся частей механизмов.

    • По окончанию работ по перепланировке – прорезыванию нового прохода в несущей конструкции здания – произведенные изменения необходимо зафиксировать и ввести в эксплуатацию.
    • Для этого приемная комиссия жилищной организации составит соответствующий акт. Документ должны заверить представители проектного бюро, разработавшего проект, компания, выполнившая работы, и организация, принявшая объект в эксплуатацию. После утверждения во всех инстанциях перепланировка будет официально узаконена.

    Как сделать проем в несущей стене вы теперь знаете. Его цена будет зависеть от величины проема и материалов отделки. Все сделать без проблем можно и своими руками, это снизит затраты. И инструкция поможет вам ничего не упустить.

    правильное устройство и укрепление своими руками Делаем проем в несущей наружной кирпичной стене

    Очень сложно установить дверной блок на несущую стену, если это не предусмотрено проектом. Проблемы, связанные с получением разрешения. Нельзя произвольно прорезать проемы в несущих стенах. Кроме выписанного штрафа, проезд заставят заложить. Проблем будет больше, если во время самодеятельности пострадает конструкция многоэтажного дома.

    Несущие стены воспринимают нагрузку от плит перекрытий и кровли. Частичный демонтаж без обустройства несущей конструкции приведет к появлению трещин. Не принятые вовремя меры приведут к обрушению здания.

    Вы можете самостоятельно определить, где по плану располагаются несущие стены и перегородки. В техпаспорте на жилье они указаны жирными строками. При отсутствии документации капитальные стены определяются визуально по их увеличенной толщине.Обычно они располагаются на стыке квартир друг с другом и с лестничным пролетом.

    Можно ли сделать проем в несущей стене?

    Для переноса или вырезания нового дверного проема в несущей стене необходимо подать заявление начальнику жилищной инспекции. Дальнейшая работа ведется на основании принятого решения.

    Если вопрос не будет согласован с властями, то проем будет принудительно замурован и выписан штраф.

    Вырубка или перенос дверного проема в навесной стене можно отказаться :

    • Если срок эксплуатации многоквартирного дома более 20 лет и за все время капитального ремонта ни разу не было. Ветхое здание может рухнуть.
    • Когда на стене этажом выше уже есть дверь. Отказ в получении разрешения на изготовление проема мотивируется невозможностью их расположения друг над другом .
    • При квартире на первом и втором этаже … В многоэтажных домах вся нагрузка ложится на стены.
    • При наличии явных строительных дефектов … Если по стенам дома уже пошли трещины, в разрешении будет категорически отказано.
    • Если речь идет о панельных и монолитных многоэтажках, то проще получить согласование на перенос дверного проема жителям кирпичного дома.
    • Полностью снести всю капитальную стену здания нельзя ни при каких условиях.При таком варианте плиты перекрытия будут разрушаться.

    Для получения технического заключения о приемлемости пройти инстанции по оформлению разрешительной документации:

    1. Собственник дома подает заявление начальнику ЖЭКа. Дополнительно прилагается план квартиры и подробное описание будущих изменений капитальной стены.
    2. Полученное разрешение дает право на обращение к сотрудникам БТИ, где специалисты разработают проект и составят новую документацию.Дальнейшее согласование изменений капитальной стены происходит с инспектором газопожарной службы.
    3. Последнее заключение делает контролирующая организация.

    После оформления всех документов можно приступать к перепланировке.

    Как сделать проем в несущей стене?

    Оформление дверного проема в несущей стене начинается с очистки поверхности. Снять все отделочные материалы вплоть до кирпича или бетона. На очищенной стене нарисуйте контур будущего проема.На всех поворотах и ​​прямолинейных участках через близкие промежутки сверлят сквозные отверстия. С обратной стороны перегородки также рисуется контур проема. Предыдущие отверстия используются в качестве маркеров, помогающих создать точную проекцию.

    Перед началом вырезания прохода устанавливаются временные опоры для потолка. Опоры снизят нагрузку на стены и поддержат плиты перекрытия. Резку по разметке начинают снизу вверх. Нежелательно использовать ударные инструменты, особенно для панельных домов.

    Используемые инструменты и материалы

    Для вырезания проема в капитальной стене вам понадобится режущий инструмент. Самый простой вариант – болгарка с алмазным диском. Профессионалы используют канатную пилу или алмазную пилу. Сделайте отверстия мощной электродрелью. Сверла используются с конусными или квадратными алмазными наконечниками.

    Дополнительно вам понадобятся молоток, монтировка, кувалда, уровень и инструмент для разметки.

    Из материалов готовят швеллер, уголок и полосы стальные.Металл понадобится для укрепления нового проема.

    Панельный дом

    Вырубка проема в несущей стене панельного дома начинается с устройства перемычки. По горизонтальной линии разметки делается сквозной паз. Его длина должна быть больше ширины прохода в стене. Выступ нужен для того, чтобы перемычка имела надежную опору снаружи проема. В прорезь с обеих сторон стены вставляется металлический уголок. Чтобы две половинки перемычки не разъехались, просверлите в стене сквозные отверстия и стяните их длинными болтами.Готовая металлическая конструкция замуровывается бетоном.

    Дальнейшие работы продолжаются после застывания раствора. Резка осуществляется болгаркой с алмазным диском. Сначала идут по всей разметке с одной стороны стены, затем переходят на другую сторону. Место разреза распиливают на квадраты для облегчения демонтажа. Каждый сегмент аккуратно выбивается кувалдой. Огрехи на концах проема выравниваются болгаркой.

    Кирпичный дом

    Чтобы сделать проход в несущей кирпичной стене, выполните аналогичные действия.Отличие в маркировке. Линии желательно располагать по швам кладки. В пространство между швами вставляется верхняя перемычка из уголка. Прорези стен можно выполнять алмазными сверлами. Сначала по швам сверлят раствор, а затем с помощью монтировки разбирают кладку.

    Усиление

    Встроенная перемычка является только опорой безопасности. Для укрепления проема в несущей стене из кирпича заделывают швеллер. Заготовка берется на 60 см больше ширины проема.В торцах стен вырезаются окна глубиной 30 см для новой перемычки. Если кладка толстая, то по обеим сторонам перегородки кладут по два швеллера. Все пустоты заделываются бетоном.

    Для усиления проема в несущей стене панельного дома аналогичным образом врезают перемычку из швеллера или двутавра. По обеим сторонам прохода устанавливаются вертикальные стойки. Получается проем, обрамленный П-образной конструкцией из швеллера. Стойки к перемычке приварены электросваркой.

    Если разрабатывается проект усиления проема в несущей стене, где арка предусмотрена под вырезку, по бокам сооружается обязательная обвязка. Опоры ставятся вне зависимости от материала стены. Верхняя перемычка выполнена из гнутого швеллера. Металлические элементы арочного свода сварены между собой.

    Изменение размеров, положения или новая вырезка проема в капитальной стене здания считается перепланировкой. Нельзя начинать работу без оформления разрешительных документов.

    Панельный или кирпичный дом позволяет улучшить планировку типовой квартиры, например, совместить кухню с комнатой, или сделать дверной проем между комнатами в более удобном месте (и заложить старый, неудобно расположенный) .

    Однако необходимо учитывать, что новый дверной проем в несущей стене не только делает квартиру более уютной, но и предполагает определенную ответственность. Это означает, что собственник квартиры должен соблюдать жилищное законодательство в части перепланировки, а также строительные, санитарные и противопожарные нормы, затрагивающие данную сферу.

    Согласование проема в несущей стене

    Чтобы перепланировка с проемом в несущей стене была законной и безопасной, она должна быть согласована с Мосжилинспекцией, и мы рекомендуем позаботиться об этом до начала работ – так вы избежите многих неприятности с контролирующими органами, а также непредвиденные затраты на устранение несанкционированных изменений. При этом последствия незаконной перепланировки могут быть очень серьезными.Поскольку речь идет о несущей стене, неквалифицированное вмешательство может повредить как ее, так и прилегающие конструкции, и привести к снижению их расчетной несущей способности, а иногда и к частичному обрушению. О случаях полного демонтажа несущей стены речь не идет: это крайне опасный и безответственный шаг!

    Постановление Правительства Москвы № 508 в редакции 840 в части 2.2.4 приложения 1 относит пробивку проемов в несущих стенах к мероприятиям, требующим разработки проектной документации и технического заключения о возможности перепланировки.

    Приемка проемов в несущих стенах комиссией

    Важно помнить, что работы по усилению проема металлоконструкциями подлежат авторскому надзору и сопровождаются оформлением актов на скрытые работы, а также оформлением журнала производства работ. Без предоставления этих документов в Мосжилинспекцию по окончании ремонта приемочная комиссия не подпишет акт о выполненной перепланировке, и она не будет снята с инспекционного контроля, пока вы не предоставите акты. Кроме того, от владельца может потребоваться снятие отделки для проверки металлической арматуры проема в несущей стене на соответствие утвержденному проекту и действующим правилам.

    Право составления актов скрытых работ имеют только аттестованные подрядчики, имеющие разрешение СРО в строительстве.

    Примеры проектов перепланировки с проемом в несущей стене

    1. Данная перепланировка производилась в доме серии П-44Т, построенном до 2007 года, поэтому ГУП МНИИТЭП «дало добро» на устройство проема в несущей стене между кухней и комнатой .Ширина проема стандартная 90 см.

    2. Проект перепланировки с проемом в несущей стене и усилением металлическими профилями, которые представляли собой П-образный каркас из швеллеров. Такая мощная арматура была обусловлена ​​значительной толщиной стен блок-хауса серии II-18.



    Ситуация, когда необходимо сделать проем в стене, возникает достаточно редко. В основном это происходит, когда жильцам наскучила планировка дома или квартиры. Чаще всего проемы распределяют при проектировании здания. Но, если такая проблема стала актуальной, нужно все хорошо обдумать. Разбить кирпичную кладку может любой, важно лишь соблюдать определенные правила. Это поможет избежать образования трещин в стене и других неприятных последствий. Неправильно вырезанное отверстие чаще всего приводит к деформации стен, в редких случаях – к повреждению всей конструкции.

    Чтобы сделать проем в стене, необходимо провести ее правильный разбор.Для этого необходимы типы стен и виды кирпичной кладки.

    Кирпичная кладка следующих типов: :

    В первом случае кирпич кладут ложкой наружу. Второй и третий случаи предполагают переменную укладку: один ряд ложкой наружу, другой — втычком. При колодезной кладке стена имеет два ряда кладки, образующих подобие колодца. Это пространство заполняется мусором, шлаком или гравием.

    Стенка может быть трех типов :

    • раздел.Это самая тонкая стена, чаще всего имеет ложковую кладку,
    • полуподшипник,
    • носитель. Это самая толстая стена, которая в большинстве случаев имеет колодезную кладку.

    Независимо от назначения проема, дверь или окно, для работы необходимо иметь :


    Кроме того, вам обязательно понадобятся такие материалы, как

    • деревянные бруски,
    • железобетонные балки,
    • швеллер или уголки стальные,
    • Цементный раствор
    • .

    Как сделать дверной проем в кирпичной стене

    Чтобы правильно пробить дверной проем, профессионализма не требуется, достаточно только определиться с типом кирпичной кладки. Имеющаяся документация на дом поможет разобраться в этом вопросе. В противном случае придется использовать перфоратор. Для работы понадобится коронная фреза диаметром 100 мм. В том месте, где планируется сделать проем, сверлятся отверстия. Через них должна свободно проходить рука. Внешний вид кирпичной кладки определяется ощущением пространства стены.

    Пробивание кирпичных стен всегда сопровождается образованием большого количества пыли. Поэтому не стоит приступать к работе без специальной защитной одежды:

    • перчатки,
    • респиратор,
    • защитные очки.

    Пробивая проем, стену опрыскивают водой из обычного пульверизатора. Это облегчает оседание образовавшейся пыли.

    Любой проем, независимо от кладки или назначения стены, обязательно должен иметь форму буквы «Т».В верхнюю часть вставляется перекладина для удержания кирпичной кладки. Если проем делается в перегородке, то в качестве перекладины можно использовать обычную деревянную доску. Для этих целей необходима железобетонная балка в несущей стене.

    Перегородка имеет небольшую толщину, поэтому пробить в ней отверстие не составит труда. Рабочий процесс состоит из следующих шагов:


  • С помощью угольника и линейки делается соответствующая разметка. Важно помнить, что проем должен быть немного шире, чем предполагаемая дверь.
  • Размеченный участок стены очищают от штукатурки, побелки и обоев так, чтобы кирпич был хорошо виден.
  • Разрезы выполняются по нарисованным линиям. Для этого требуется болгарка, на которую устанавливается диск с алмазным напылением. Диаметр диска должен быть не менее 200 мм. Полученные срезы послужат окантовкой будущего проема.
  • Первый кирпич лучше всего выбивать перфоратором или сверлом большого диаметра. По швам кирпича просверливаются отверстия.
  • С помощью зубила и молотка выбивается несколько кирпичей.
  • Сначала пробивается отверстие под перегородку. Туда вставляется деревянная доска и заливается цементным раствором. Игнорирование этого процесса приведет к образованию трещин в стене.
  • Делаем проем в несущей стене

    Пробивка проема в несущей стене имеет незначительные отличия и состоит из следующих этапов:

  • Маркировка.Лучше всего использовать для этих целей специальные приспособления, но вполне подойдет и большой угольник, и метровая строительная линейка. Маркировка наносится снаружи; для этого все покрытия снимаются до кирпича. Это необходимо для правильной установки опорных брусков.
  • Опорные отверстия. Работа на этом этапе требует особой аккуратности, ведь отверстия должны быть прямоугольными. Поэтому рекомендуется работать молотком и зубилом. В результате должен получиться контур будущего проема.
  • Установка опор. В качестве опор используются железобетонные балки. Их вставляют в подготовленные отверстия и заливают бетоном. Важно дождаться полного застывания бетона.
  • Разбор стены. Вы можете сломать стену, используя молоток и перфоратор. Для этого в нескольких местах проема просверливаются отверстия, ослабляющие кладку.
  • Аккуратно отбивают или отпиливают выступающие кирпичи. Проем очищается от мусора и остатков штукатурки.
  • Усиление проема. Проем, сделанный в несущей стене, подлежит обязательному усилению. Для этого отлично подходит стальной швеллер, но закругленные края и скосы не дают ему прижаться к стене. Поэтому необходимо довести края каналов до идеальной формы токарным методом или заполнить образовавшиеся полости бетоном. Металлические уголки – отличная альтернатива швеллерам. Этот материал имеет отличные технические характеристики и ровные углы.Для укрепления проема берутся два одинаковых элемента, в которых заранее проделаны горизонтальные отверстия. Выступающая часть уголка или швеллера направлена ​​в сторону стены над проемом. После этого оба элемента стягиваются болтами.
  • Делая проем в несущей стене, не стоит экономить на материале для армирования. Малейшее отклонение или ошибка приводит к проседанию пола. Это опасно для здоровья и жизни людей.

    При оформлении дверного проема в кирпичной стене важно учитывать два момента:

  • Размер проема должен соответствовать строительным нормам.Стандартная ширина проема должна составлять 70-200 см, а высота не более 210 см.
  • Чтобы нагрузка на дверной проем распределялась равномерно, необходимо делать это по центру стены или с небольшим смещением.
  • Как сделать оконный проем

    Проем в кирпичной стене для окна делается значительно реже, чем дверной. Но при возникновении такой ситуации необходимо соблюдать строгие требования.

    Оконные проемы выполняются в несущих стенах здания, поэтому основное внимание в этом процессе уделяется перемычке.Именно она возьмет на себя всю нагрузку стены над вырезанным проемом.

    При выборе перемычки важно учитывать следующие моменты:

    • Какая кладка использовалась при строительстве здания.
    • Какой ширины стена, в которой предполагается сделать проем.
    • Расчетная ширина окна.
    • Расстояние от проема до потолка и до пола.
    • На каком этаже предполагается проведение работ.

    Сам процесс пробивки оконного проема в кирпичной стене аналогичен работе с дверным проемом. Можно использовать следующий алгоритм:


  • Разметка производится снаружи здания.
  • Пробиваются отверстия под перемычку, которая может представлять собой стальной горячекатаный профиль или железобетонные балки.
  • Промежуточная опора установлена. Он поможет распределить нагрузку на стену во время работы. Для этого уложите деревянный брусок и проделайте в нем отверстия для шпилек, которые должны выступать с двух сторон.
  • Далее балка подпирается промежуточными опорами. Все элементы конструкции фиксируются гвоздями.
  • Производится демонтаж стены в нужном месте. Важно начинать удаление кирпича сверху вниз.
  • Освобождается место для перемычки и монтируется балка.
  • При этом проем под окно разбирается с двух сторон, края выравниваются. Можно использовать для этих целей болгарку.
  • Прежде чем делать проем в кирпичной стене, нужно убедиться, что на этом участке нет коммуникаций.Если такие элементы есть, стоит подумать о переносе их в другое место. Необходимо обратить внимание на существующие вентиляционные шахты, расстояние до которых должно быть не менее 300 см.

    Видео — проем в кирпичной стене

    Когда вопрос о необходимости перепланировки помещений кирпичного дома будет окончательно решен, перед собственниками и рабочими встанет проблема создания новых дверных и оконных проемов. Делать столь значительный проем в кладке кирпичных виз сложно, опасно и очень ответственно.

    Еще до выполнения работ по созданию проема следует найти проводку, трубы и арматуру, проходящую в этом месте. В этом поможет компактный металлоискатель.

    Если же в месте, где планируется открытие, проходит дымоход, то план реконструкции придется изменить. Провода можно проложить вокруг отверстия. От обнаруженного дымохода необходимо отступить не менее 30 см. Необходимо иметь информацию о состоянии стены, в которой будет сделан проем.Она может быть несущей, ненесущей или усиливающей стены.

    Узнать, что кирпичная стена является навесной, можно по следующим признакам:

    1. Выполнен в виде перегородки.
    2. В проекте дома четко указано, что он не несущий и не реконструировался.

    Если экспериментальная стена имеет продолжение в вышележащие перекрытия, то этот факт еще не дает основания считать ее несущей. Это связано с тем, что передача нагрузки может происходить через балки или перемычки, которые опираются на несущие стены. В случае, когда о роли стенки достоверно не известно, то процесс проводят исходя из того, что она может быть несущей.

    Ненесущая стена демонтируется от потолка до пола. Это сделано для снижения риска поломки деталей. Когда необходимо сделать в кирпичной стене дома проем до потолка, его сначала размечают.С помощью молотка и зубила удаляются самые верхние кирпичи. Снимая кирпичи ряд за рядом, не забывайте, что отдельные камни могут не прилипать к кладке. Стамеску следует вести под углом 90 градусов к стене.

    Проем в стене под будущую дверь нужно перекрыть перемычкой, передающей давление на участки стен по краям проема. Будущее отверстие размечают на стене с учетом зазора в 3 см со всех сторон от будущей дверной коробки.Над проемом рисуется контур перемычки. Он должен быть шире проема
    на 25 см в обе стороны. Работа начинается с выдалбливания места для перемычки.

    Убедитесь, что новое отверстие подходит к перемычке. Дело в том, что если низ перемычки и проема не совпадают, то нужно убрать еще один ряд кирпичей и установить его уже на этой высоте.

    Если стена толстая, то нужно сделать две перемычки и соединить их цементом.Расстояние между стеной и монтируемой перемычкой забивается цементно-песчаным раствором с помощью кельмы. Работа продолжается по уже описанному сценарию. При малейшей опасности обрушения кладки ее необходимо демонтировать до потолка. Затем восстанавливается с опорой на перемычку.

    Проем в несущей стене дома

    При работе с несущей стеной дома или стеной, нуждающейся в армировании, смотрите на давление, которое передается по ней на основание.Укрепить установленный потолок можно с помощью «башмаков», которые лежат по обеим сторонам стены. Укладывается толстая доска, поверх которой кладется брус.

    Брус для проемов увеличенной ширины подготавливают и укладывают к стене с обеих сторон от нее заблаговременно, еще до установки несущих конструкций, которые могут в дальнейшем препятствовать подъему перемычки. Во всех случаях необходимо сохранить прочностные характеристики. Работы можно проводить, если знать структуру покрытий и потолков. На бетонный пол желательно опираться, а полы из дерева и гипсокартона для этого не подходят.

    На время подпирают опорные элементы пола в месте его опирания на стену, в которой ведутся работы. В целях соблюдения техники безопасности балки устанавливаются в два прохода.

    В несущей стене на месте бруса нужно сделать борозду в половину толщины стены. Устанавливается перемычка и герметизируется раствором.

    Повторить операцию со второй половинкой можно только после высыхания цементного раствора.

    В ситуации со старой кладкой, прочность которой недостаточна, делаются вертикальные прорези и добавляются новые откосы к существующей кладке. Они сделаны из красного кирпича. Стену и кирпичи перед укладкой необходимо смочить водой. Соединение с существующей кладкой лучше производить методом перевязки шипов в 0,5 кирпича.

    По окончании работ незакрепляемые кирпичи закрепляются в стене раствором.Углы конструкции должны быть прямыми. Если кладка стены дома была прочной, то укреплять ее не нужно. В этом случае нужно только сделать прорези для опорных блоков, которые монтируются позже.

    Как сделать узкий проем

    Если ширина будущего проема не превышает 1,2 м, то он относится к классу узких. В хорошей, крепкой кладке ее проводят без установки несущих конструкций. Паз под брус делается сразу на всю толщину стены.Проем разбирается после установки балки.

    Принять решение о перепланировке. Этот способ позволит вам рационально использовать территорию своей квартиры. Однако часто перепланировка затрагивает несущие стены. Как быть в такой ситуации? Можно ли снести несущую стену? Или можно ли сделать проем в несущей стене? Мы рассмотрим особенности несущих стен, а также случаи, когда в них можно сделать проем.

    Разрешен ли снос несущей стены?

    Устойчивость дома достигается за счет наличия несущих стен, которые выполнены из сверхпрочного материала. Если одну из стен не убрать, то под угрозой окажется прочность всей конструкции. Из-за сноса стены будут нарушены инженерные расчеты. Вывод: полностью убрать несущую стену нельзя, это чревато большими хлопотами. Совсем другое дело сделать проем в несущей стене. Это допускается при некоторых обстоятельствах. Но для этого нужно будет предварительно согласовать вопрос перепланировки с соответствующими органами, тщательно произвести расчеты.

    Характеристики несущих стен

    Дело в том, что несущая стена подвергается большим нагрузкам. Поэтому от того, насколько крепким он будет, зависит срок службы всего дома.

    Не во всех случаях можно получить разрешение на проем в несущей стене! Это связано с тем, что конструкция домов во всех случаях может быть разной. Особенно проблематично получить такое разрешение, если вы живете на первом или втором этаже.В этих местах стены испытывают особое напряжение.

    Некоторые занимают неправильную позицию по этому вопросу. Делают проем в стене, а потом, по сути, обращаются в органы, которые, мол, не знали или забыли обратиться. Но такие люди должны знать следующее. Согласно последним нормативным актам, самовольное изготовление проема в несущей стене может повлечь за собой крупные штрафы, а в худшем случае и лишение права проживания в этой квартире.Но это максимум, на что можно нарваться. По крайней мере, в этом случае они будут вынуждены восстанавливать стену. Даже если вам удалось скрыть факт перепланировки, рано или поздно об этом узнают.

    Если вы живете в кирпичном доме, проще получить разрешение на проем в несущей стене.

    Итак, для получения заветного разрешения необходимо собрать следующую документацию:

    1. Поэтажный план квартиры.
    2. Эскиз перепланировки.
    3. Свидетельство о праве собственности на квартиру.
    4. Заполнение заявления по строго установленной форме.

    Если вы получите разрешение, вы можете начать работать.

    Способы изготовления отверстий и необходимые инструменты

    Когда дело доходит до открытия, многие думают об отбойном молотке. Но это мнение ошибочно. Хотя этот метод проверен временем, он эффективен не во всех случаях. При этом использование отбойного молотка для проделывания проема в несущей стене имеет ряд недостатков:

    1. Появляется большое количество микротрещин.
    2. Нарушена целостность стены, особенно если она из кирпича.
    3. Сделанный проем необходимо дополнительно обработать, что повлечет дополнительные затраты.
    4. В процессе работы много шума и пыли (нельзя делать тайком).
    5. Многие стены имеют металлическую арматуру, что затрудняет работу.

    На сегодняшний день существует ряд современных технологий, позволяющих быстро и с минимальными усилиями сделать проем в несущей стене.

    • Использование канатного оборудования. При этом используются специальные втулки и трос, на которые устанавливаются искусственные алмазы. Этот метод эффективен, поскольку не создает пыли, вибрации или шума.
    • Алмазное бурение. Здесь используются специальные алмазные сверла. Им можно просверлить ровные отверстия по всему контуру проема. Соответственно, этот способ сэкономит ваши затраты на последующую обработку стен. Применение алмазного сверления позволяет сохранить целостность стены, как кирпичной, так и железобетонной.
    • Алмазные пилы. Самый оптимальный способ, если вы хотите найти оптимальный вариант изготовления проема в несущей стене. Существует два метода резки: стационарный и ручной. Выбор будет зависеть от размера проема и требуемого качества.

    Ломать, а не строить!

    Для начала необходимо провести ряд подготовительных процессов. Предварительно делается перемычка, которая примет на себя всю основную нагрузку от вышерасположенного стенового массива. Этот элемент очень важен: от его прочности будет напрямую зависеть безопасность всей конструкции и вашей соответственно. В этом случае учтите следующее:

    • толщина стенки,
    • соотношение размеров стены и проема,
    • техническое состояние стены,
    • материал, из которого сделаны стены,
    • расстояние до соседних стен и потолка,
    • расположение плит перекрытий,
    • количество этажей над вашей квартирой.

    В том случае, если проем делается в большой стене, плиты перекрытия предварительно необходимо подпереть.Например, подкосы можно сделать из труб или бревен.

    Что касается материала для перемычки, то идеально подойдет сталь. Это самый надежный и прочный материал для этой цели. Как правило, можно приобрести швеллер, скрепленный болтами с двух сторон, или двутавр. Если вы остановили свой выбор на установке швеллера, то для его соединения подойдут болты М20. Расстояние между ними должно составлять полметра. Длина перемычки должна быть достаточной, чтобы она не прогибалась под большими нагрузками.

    Теперь начинаем делать отверстие. Сначала снимите штукатурку со стены. Для этого можно сначала нарисовать очертания проема мелом. Затем делается проем для монтажа перемычки. Эти штробы сделаны с обеих сторон. Далее необходимо просверлить отверстия для крепления перемычек болтами. Эти ниши необходимо хорошо зачистить, чтобы в них можно было легко установить канал. Удалите пыль, смочив стену водой.

    После изготовления штроб приготовьте цементный раствор из цемента марки М500.Раствор должен быть плотным и густым. Его следует уложить в изготовленный паз, после чего установить швеллер и стянуть его болтами. Теперь вся конструкция должна хорошо затвердеть.

    В процессе эксплуатации могут образовываться пустоты. Как их исправить? Для этого можно взять небольшие кусочки блока/кирпича, которые устанавливаются на тот же раствор.

    Болтовые соединения должны иметь шайбы!

    После этого можно приступать непосредственно к пробивке отверстия. В этом случае можно использовать любой из вышеперечисленных способов. Следует отметить, что пробивку проема нужно проводить постепенно. Подумайте, как вы будете убирать образовавшийся мусор и насколько большими должны быть отходы.

    После проема нужно доделать откосы. В некоторых случаях можно сделать усиление конструкции, особенно если проем толстый. Для этого в уголки монтируется металлический уголок, который можно приварить к перемычке. Эти уголки также свариваются между собой металлическими пластинами.Остается только оштукатурить откосы и приступить к отделке.

    Существует еще один способ изготовления перемычки из железобетонной балки. По своей прочности она ничем не уступает описанной выше технологии. Для его установки необходимо предварительно сделать сквозной проем на всю длину железобетонной балки. Она, в свою очередь, укладывается на цементный раствор. Пробивать проем можно только тогда, когда цемент схватился за балку. Последующий процесс аналогичен описанному выше.

    Если вы хотите использовать нестандартные решения внутреннего дизайна помещения при перепланировке, можно сделать арочный проем в несущей стене. Но в этом случае потребуется сделать специальную конструкцию. Для изготовления такого проема потребуется предварительно подготовить профиль или другой материал, который будет в точности повторять очертания проема. Крепление осуществляется по тому же принципу. Разница лишь в том, что конструкция в виде балки должна крепиться болтами не только друг к другу, но и к стене.

    Прежде чем пробить проем в несущей стене, взвесьте все за и против. Помните, что вы должны сначала получить соответствующее разрешение.

    Видео

    Подробная инструкция по изготовлению проема в несущей стене:

    Как сделать проход в несущей стене. Как сделать дверной проем

    Планировка помещений в квартире не всегда нравится ее владельцам. Возникла необходимость реконструкции помещения или его перепланировки, подключения соседних комнат. Возможно, возникла необходимость в оборудовании новых окон или дополнительного дверного проема, тогда для этого нужно пробить отверстия в кирпичной стене.

    Цены: Алмазная резка (алмазная резка)

    Толщина конструкций (см.) Кирпич Бетон Монолит Асфальт
    До 12 500 800 1000 400
    13-15 700 1000 1400 550
    16-19 1000 1400 1800 780
    20-22 1400 1800 2200 1000
    23-25 1800 2200 2500
    26-30 2200 2500 3000
    31-35 2500 3000 3500
    36-40 3000 3500 4000
    41-50 3500 4000 4500
    51-60 4000 4500 5000
    61-70 4500 5000 5500
    71-80 5000 5500 6000

    Это решение обязательно должно быть подкреплено разрешением архитектурной службы, особенно если речь идет о несущих стенах. В противном случае неквалифицированное вмешательство может стать причиной разрушения не только отдельной стены, но и всего здания. Это может повлечь за собой не только административную, но и юридическую ответственность.

    Важно знать, что при проектировании некоторых жилых домов с целью снижения затрат снижают запас прочности строительных конструкций. Поэтому в таких домах проводить нельзя.

    Возможно, соседи уже внесли изменения в строительные конструкции, и их прочность уменьшилась.Тогда перепланировка также невозможна.

    Что нужно для устройства проема в кирпичной стене?

    Перед началом работ необходимо выяснить, проходят ли трубы, провода через место будущего проема коммуникаций. Обнаруженные коммуникации переносятся в другое место. Штукатурка и другие покрытия до кирпичей полностью удаляются со стены.

    Важно выяснить, не является ли возводимая стена несущей. Для этого используются строительные чертежи.

    Размер проема регламентирован строительными нормами. В несущей стене максимально допустимая ширина проема 200 см. Нагрузка будет распределяться равномерно, если проем расположить ближе к центру стены.


    Очень важно, приступая к работе, сделать правильную разметку будущего проема. Если допущены ошибки, то в будущем их сложно исправить. На поверхность стены с одной стороны линейкой, угольником и карандашом наносится разметка в соответствии с проектом.Для переноса меток на другую сторону стены просверлите сквозные отверстия по углам периметра и соедините их карандашом, отметив периметр будущего проема. Чтобы предотвратить обрушение кирпичной кладки, установите подпорки. По периметру будущего проема пробиваются прямоугольные отверстия 75*100 мм, по размеру деревянных шпилек, которые вырезаются из бруса. Шпильки вставляются в подготовленные отверстия и поддерживаются вертикальными опорами из железных балок. Получается контур крепления к стене.Теперь при пробивании проема стена не будет повреждена.

    Пробивка отверстия в кирпичной ненесущей стене

    Для предотвращения обрушения выемку кирпичей начинают с верхнего ряда. Кирпичи аккуратно выбивают молотком и зубилом, либо с помощью . Отверстие нужно усилить перемычкой, которая будет равномерно распределять нагрузку на проем. Для перемычки используют два швеллера, которые должны быть на 30 см длиннее проема с каждой стороны. Предварительно в швеллерах через каждые 30 см просверливают отверстия.Для установки армирующих элементов с обеих сторон стены делают пазы, вставляют в них швеллеры, соединяют их между собой металлическими шпильками, ввинченными в подготовленные отверстия, и скрепляют шайбами.

    Как пробивает проем в несущей стене

    Если проводится реконструкция несущей стены, то ее необходимо усилить над проемом. Для этого используют металлические уголки или швеллер. Они хорошо выдерживают нагрузки, не подвергаясь деформации. Угловые предпочтительнее, так как плотно прилегают к стене и краям проема.Технология установки армирующей конструкции следующая. По периметру проема делаются пазы, в которые попарно вставляются уголки или швеллеры с одной и другой стороны. Через сделанные сквозные отверстия уголки стягиваются болтами. Далее начинают выкапывать кирпичи для будущего проема, используя алмазный инструмент, либо аккуратно орудуя зубилом и молотком.


    При нарушении проема необходимо усилить его боковые плоскости и нижнюю часть.Для этого отрежьте две пары швеллеров нужной длины для боковых опор и одну пару для днища, проделайте в них отверстия. На стене вырезаются пазы, в которые вставляются швеллеры и крепятся строительными штифтами, продетыми через просверленные в стене отверстия. Боковые швеллеры приварены к верхнему и нижнему швеллерам. Дополнительно металлическая конструкция усилена вертикальными металлическими перемычками. Для перемычек используются металлические полосы, нарезанные на отрезки, равные толщине стены.Сваркой они соединяются с вертикальными швеллерами с отступом 30 см. Перемычки расставляются по всему периметру проема.

    Завершающим этапом работ будет оштукатуривание пробитого проема, установка в нем окна или двери.

      11.10.2017
    • Подготовительные работы
    • Пробивка проема в несущей стене
    • Демонтаж стен, не несущих нагрузки
    • Устройство узкого проема

    В некоторых случаях при перепланировке помещений приходится сталкиваться с необходимостью установки дополнительных окон и дверей.В связи с этим необходимо будет пробить проем в стене.

    Чтобы дополнить свой дом еще одним окном или дверью, вам придется сделать проем в кирпичной стене.

    Хоть эта процедура и достаточно сложная и не слишком безопасная, ее вполне можно сделать своими руками.

    Подготовительные работы

    Прежде чем сверлить отверстие в кирпичной стене, убедитесь, что в нем нет электрических проводов, арматуры или труб. Для этого используется металлоискатель. Если в стене есть электропроводка, то ее нужно аккуратно разместить в другом месте.Если есть дымоход, то расстояние до проема должно превышать 3 м.

    Сразу стоит определиться, в какой стене будет пробиваться проем. Существует два основных типа:

    • несущая стена;
    • стена, не несущая нагрузки.

    Стена, не являющаяся несущей, может быть определена только тогда, когда она разделена перегородкой. Или в том случае, если это указано в проекте здания.

    В остальных случаях такая стена считается несущей.

    Что касается несущей стены, то здесь есть нюанс. Многие заблуждаются, когда говорят, что если над стеной есть еще одна стена, то она является несущей. Ведь распределение нагрузок может происходить через балки или перемычки, которые опираются на несущую стену.

    При создании проема для двери особое внимание уделяется размеру отверстия. Она не должна превышать 2 м в ширину и 2,1 м в высоту. Посередине стены делается отверстие. Это обеспечивает равномерное распределение нагрузки.

    Для демонтажа потребуются следующие материалы и инструменты:

    • деревянный брус;
    • жженый кирпич;
    • бетонный раствор
    • ;
    • доски;
    • уголок;
    • перфоратор
    • ;
    • болгарский;
    • долото
    • ;
    • молоток
    • ;
    • емкость
    • ;
    • мастерок
    • ;
    • перемычка
    • ;
    • болты
    • защитные очки.

    Вернуться к содержанию

    Пробивка отверстия в несущей стене

    Этот процесс включает усиление потолков опорными элементами, называемыми башмаками.Брус крепится на толстые доски. В результате получаются несущие балки, которые упираются в обувь.

    При создании широкого проема несущие балки следует укладывать по обеим сторонам проема вдоль стен. Делается это перед монтажом несущих конструкций. Только так достигается нормальное движение перемычек. Идеальной основой для армирования пола является бетонная поверхность. Несущие элементы перекрытия, опирающиеся на стену, подпираются на некоторое время.

    Пробивка проема в кирпичной кладке производится в следующей последовательности. Сначала в стене вырезается штроба. В него укладывается перемычка, которая заливается бетонным раствором. Следующее ограждение монтируется после схватывания раствора.

    При наличии непрочной кладки следует выполнить пробивку вертикальных полос. Причем эта процедура осуществляется с двух сторон. Старая кладка соединяется новыми откосами, для создания которых используется жженый кирпич.

    Перед установкой откосов кирпичи и старую стену следует слегка смочить водой.Для крепления новых кирпичей к старой кладке применяют метод шиповой перевязки до 5 рядов кирпичей. Длина кладки 0,3-0,45 м.

    После установки перемычек и устройства проема в стене все незакрепленные кирпичи укрепляются цементным раствором.

    Все кромочные элементы выровнены. Они должны располагаться под прямым углом к ​​поверхности стены. Края заподлицо с нанесенной штукатуркой.

    Если создается дверной проем, перед выравниванием откосов необходимо установить заглушки.Штамповка прочной кладки без армирования старой кладки. Делается только пробивка раструбов, предназначенных для несущей конструкции.

    Усиление дверного проема в несущей стене осуществляется уголками. Их крепление осуществляется в двух местах: внутри и снаружи проема. Для этого создается горизонтальный проем, в который помещаются уголки и стягиваются болтами.

    Вернуться к содержанию

    Демонтаж стен, не несущих нагрузки

    Этот процесс начинается в верхней части стены с постепенным переходом к разборке кирпичей, расположенных на полу.

    Эта технология снижает вероятность обрушения стены. Если пробивку отверстий нужно производить возле потолка, то необходимо провести работы по разметке.

    Удаление верхнего ряда стены производится молотком и зубилом. Стамеску нужно ставить строго перпендикулярно выбитым кирпичам. При снятии следующих рядов необходимо учитывать, что некоторые кирпичи могут лежать без жесткого сцепления друг с другом. Так делается отверстие под окно.

    При устройстве дверного проема необходимо предусмотреть наличие перемычек, с помощью которых распределяется нагрузка на обе стороны стены.При разметке отверстия следует учитывать зазор в 30 мм, который находится между стеной и дверной коробкой.

    На стене делаются отметки, где будет располагаться перемычка. Крайние точки этого забора располагаются на расстоянии 20-25 см от дверного проема. Для перемычки делается отверстие. Если стена слишком широкая, лучше уложить и забетонировать две перемычки. Отверстие между перемычкой и стеной также заливается бетоном. Если есть риск обрушения кирпича, стену необходимо полностью демонтировать, а над перемычкой провести новую кладку.

    Если вы решили затеять реконструкцию старого дома или затеять перепланировку квартиры, то не избежать дробления стен. Возможно, вам потребуется сделать проем в стене, чтобы переустановить дверь, создать арочный проход или объединить две комнаты в одну. Это ответственная и очень кропотливая работа, которая потребует от вас знаний и трудолюбия. В этой статье мы разберем все вопросы, которые могут возникнуть при открытии двери в кирпичной стене.

    Прежде чем приступить к разрушению стен, следует разобраться, из чего они состоят.В случае с кирпичными стенами отличия могут заключаться в способе кладки, от этого зависит дальнейшая технология работ. Но сначала поговорим о строении самого кирпича – это поможет лучше понять специфику работы и связанные с ней нюансы.

    Любой кирпич имеет 3 стороны: лежанку (самая большая плоскость), ложку (длинная боковина) и тычок (короткий торец боковины). Стены могут быть несущими, полунесущими и ненесущими (перегородки). Несущие самые толстые, так как они должны выдерживать нагрузку от потолка или межэтажных перегородок.Соответственно, полунесущая стена не такая толстая, и сил на ее разборку уйдет меньше, да и работать с перегородками проще всего.

    Итак, если вы смотрите на кладку и видите только ложки кирпича, значит перед вами обычная тонкая перегородка, в которой легко сделать проем или вообще демонтировать, и вреда от этого не будет строительство. Толщина такой стены при стандартных размерах кирпича 250х120х65 мм будет около 120 мм (с учетом толщины штукатурки и раствора).Если вы видите тычки, значит, кирпичи расположены поперек, а толщина кладки 250 мм.


    Важную роль играет и способ перевязки кирпичей в стене:

    • ложковая — стена из кирпичей, выложенных ложковым наружу;
    • цепочка (крест) — при кладке кирпичей чередуются ложки и тычки;
    • Колодец
    • — наиболее распространенный вариант кладки наружных стен, когда они «двойные». Между двумя слоями кладки образуется пустота, которую заполняют строительным мусором, щебнем или шлаком с целью усиления теплоизоляции здания.Следует учитывать, что таких перегородок может быть даже 3 или 4, поэтому справиться с такой стеной будет непросто.

    Если вы не смогли визуально определить тип стеновой кладки для работы, попробуйте найти строительную документацию, где эта информация должна быть указана. Если документов не нашлось, придется выяснять все опытным путем: взять перфоратор со стержневой фрезой около 100 мм и сделать несколько прорезей. В результате у вас должна получиться возможность просунуть руку в стену, чтобы посмотреть, сколько кирпичей в кладке и посмотреть, есть ли в стене наполнитель.

    Разрешение на перепланировку

    Если вы хотите сделать новый проем в кирпичной стене, это подразумевает перепланировку и требует разрешения соответствующих органов. Бумажная волокита отпугивает многих владельцев, но несанкционированные действия чреваты последствиями, о которых мы поговорим ниже.


    Итак, если вы решили делать перепланировку, куда мне обратиться и какие бумаги подготовить? В Жилищном кодексе указано, что такая работа должна согласовываться с органами местного самоуправления.За подробностями обращайтесь в местную администрацию.

    Документы для выдачи разрешения на вырубку проема в кирпичной стене:

    1. Ведомость ремонта по единой форме.
    2. Паспорт на недвижимость или любые другие документы, подтверждающие ваше право собственности на недвижимость (нотариально заверенные ксерокопии, не оригиналы).
    3. План перепланировки.
    4. Согласие нанимателей при социальном найме недвижимого имущества. Если ремонт делает арендодатель, согласие остальных жильцов не требуется.
    5. Для домов, представляющих историко-культурную ценность, необходимо получить заключение органа по охране памятников архитектуры о допустимости перепланировки.

    После предоставления всех вышеуказанных документов, должностное лицо обязано выдать вам расписку. Решение должно быть принято не позднее 45 дней с момента подачи документов (дата должна быть указана в квитанции). Максимум через 3 рабочих дня после окончания этого периода вы можете получить разрешение или отказ.Однако, даже если вы успешно оформили все документы, процедура перепланировки будет полностью законной только в том случае, если вы вызовете приемочную комиссию после завершения ремонтных работ. Эта комиссия должна документально подтвердить, что вы действовали в соответствии с ранее озвученным планом, после чего акт подтверждения будет направлен в организацию по учету недвижимости.


    Понятно, что такое положение дел многих смущает и отпугивает. Одни отказываются от перепланировки, а другие делают все самовольно.Последствия этой инициативы могут быть весьма плачевными. В случае обнаружения соответствующими органами самовольной перепланировки квартиру нужно будет вернуть в прежнее состояние. Естественно, за свой счет и плюс ко всему заплатить штраф. Однако обновленный Жилищный кодекс допускает вариант «амнистии» измененной квартиры и узаконивания самовольной перепланировки. Это происходит в судебном порядке и только в том случае, если произведенные строительные работы не нарушают интересы и права проживающих рядом людей, не представляют угрозы их здоровью или жизни (необходимо письменное согласие соседей).

    Однако есть вариант и похуже — за противоправные действия можно лишиться жилья. Важно различать понятия «самовольная» и «незаконная», то есть не каждая самовольная перепланировка может привести к отчуждению жилья, а только та, которая угрожает целостности всего здания или жизни жильцов.

    Делаем проем

    Когда вы разобрались с документацией, вы, наконец, можете проделать отверстие в кирпичной стене. Для этого понадобится серьезная техника, особенно если стена толстая.Покупать его необязательно, лучше арендовать или попросить друзей. В первую очередь вам понадобится мощный перфоратор, болгарка с алмазным диском и зубило. Для формирования дверного или арочного проема запаситесь деревянным брусом, обожженным кирпичом, раствором для бетона и крепежными элементами. Не забывайте о мерах личной безопасности – работайте в защитных очках и перчатках. Для снижения уровня шума при работе перфоратором используйте строительные наушники или беруши.


    Подготовительные работы

    Прежде чем делать проемы в кирпичных стенах, убедитесь, что внутри нет проводки и дымохода.В этом вам поможет свидетельство о регистрации помещения. Различные трубы и фитинги также могут мешать работе. Для их обнаружения специалисты используют металлоискатель. Если в стене есть скрытая электропроводка, ее аккуратно удаляют и размещают в более подходящем месте. При наличии дымохода в стене между ним и проемом должно быть выдержано расстояние не менее 3 м.

    Технология зависит от того, с какой конструкцией предстоит иметь дело: с несущей или перегородкой. С несущими стенами есть одна тонкость – многие думают, что если над ней расположена другая стена, значит, она несущая.Однако распределение нагрузки здания может осуществляться балками или перемычками.

    Если вам нужно сделать проем в кирпичной стене для двери, уделите особое внимание расчету размеров. Она должна быть не шире 2 м и не выше 2,1 м, а также должна располагаться ближе к центральной части стены для обеспечения равномерного распределения нагрузки. Если вы живете на нижнем этаже многоэтажного дома, специалисты настоятельно не советуют делать проем шире 90 см.

    Несущая стена

    Начнем с самого сложного — проема в несущей кирпичной стене.Сложность в том, что нужно укреплять пол специальными опорными элементами. В качестве таких элементов выступает толстый деревянный брус, который крепится на мощные доски. В результате эти несущие балки упираются в опоры.

    Если необходимо соорудить широкий проход, опорные элементы необходимо монтировать с обеих сторон вдоль стен до установки опор. Только так можно добиться удобного расположения перемычек.


    Последовательность работы:

    1. Просверлите стену и вставьте перемычку в паз, затем забетонируйте ее.
    2. После затвердевания раствора установите следующее ограждение.
    3. Если кладка старая и недостаточно прочная, рекомендуется пробить вертикальные полосы с обеих сторон будущего отверстия. Так можно соединить старую кладку с откосами, которые следует сделать из нового кирпича. Если кладка достаточно прочная, ее можно пробить без предварительного армирования. Все, что требуется, это сделать раструбы для несущей конструкции.
    4. Перед установкой откосов старую кладку и жженый кирпич смочите водой – материал очень быстро впитывает влагу, поэтому, если его не увлажнять, он заберет всю жидкость из бетонного раствора, и он станет хрупким.Чтобы прочно связать новые кирпичи со старой кладкой, используют метод перевязки шипами в 5 рядов высотой и длиной кладки до 30-45 см.
    5. Когда перемычки установлены и проем готов, все незакрепленные кирпичи следует укрепить раствором, выровнять все края, чтобы они шли под прямым углом.

    Если для дверей необходимо пробить проемы в кирпичных стенах, перед выравниванием откосов поставить пробки. Для усиления дверного проема используйте стальные уголки, прикрепив их снаружи и внутри.Для этого сделайте горизонтальный проем, поместите в него уголки и стяните их болтами.

    Перегородка в стене

    В случае с перегородками все намного проще, так как они намного тоньше несущих стен и на них не лежит обязанность держать дом. Обычно толщина перегородки составляет либо полкирпича, либо четверть. Если для перепланировки квартиры нужно сделать несколько проемов в несущих стенах и перегородках, начинать лучше всего с последних, чтобы «набить руку».


    Разбирать тонкую стенку необходимо сверху вниз, чтобы свести к минимуму риск ее обрушения. Если вам нужно пробить его прямо под потолком, обязательно отметьте его. Первый верхний ряд снимать сложнее всего, для этого вам понадобится молоток и зубило. Поместите стамеску так, чтобы она находилась под прямым углом к ​​кирпичу.

    Полезный совет: Если стена очень старая, а кладка практически рассыпается в руках, лучше ее полностью разобрать и сделать заново из прочного материала.

    Если вы расширяете проем в кирпичной стене под дверь, заранее подумайте о наличии перемычек, распределяющих нагрузку на обе стороны. При разметке учитывайте зазор в 3 см между стеной и дверной коробкой. Разметьте перемычку так, чтобы ее крайние точки находились примерно в 25 см от проема. Пробейте один или два штроба (для очень широких стен) и закрепите внутри перемычки.

    Иногда может возникнуть необходимость сделать узкий проем шириной не более 12 см.Если кладка крепкая, дополнительные несущие конструкции необязательны. Просто вырежьте перемычку для перемычки, забетонируйте ее и пробейте сквозное отверстие в стене.


    Если у вас нет опыта в такой сфере, самостоятельно сделать проем в кирпичной стене будет сложно. Имейте в виду, что дело это шумное, пыльное, трудоемкое, а после него нужно будет еще и мусор вынести. В некоторых случаях гораздо рациональнее вызвать специалистов, чем подвергать себя и других риску.

    Чтобы добиться визуального расширения площади квартиры, дизайнеры используют популярный прием, создавая дополнительный проход. Сделать его на стене самостоятельно может каждый человек, знакомый с техническими правилами и имеющий строительные навыки.

    Зачем и как делается дверной проем?

    В некоторых квартирах сделана перепланировка с целью создания свободной площади, которая включает в себя:

    • дверной перенос;
    • расширение окна;
    • увеличение арочного прохода.

    Как сделать дверной проем, чтобы не было катастрофических последствий? Этот вопрос волнует владельцев собственных квартир. Ответ тот же. Необходимо знать технологию строительства и иметь опыт строительства.

    Если сделать проход без соблюдения нормативных требований, можно разрушить и стену, и дом.

    Усиление прохода в несущей стене

    На что обратить внимание

    Стоимость создания прохода зависит от исполнителя.Если проводить такие работы самостоятельно, то можно серьезно сэкономить, но отвечать за неправильные действия придется вам самим. Вы должны обдумать свой выбор, чтобы потом не жалеть.

    Перед началом работы соберите полную информацию. Посмотрите, как делается отверстие в стене. Необходимо учитывать несколько факторов:

    • материал стен;
    • ширина открытия;
    • этажность дома;
    • трещин;
    • изгибов;
    • выбоин.

    Вам необходимо узнать, как расположены этажи и какого они типа. Такая информация понадобится для расчета усиления прохода, если для этого нужно было разобрать несущую стену. Сделанный проем должен иметь надежные перемычки, чтобы здание не рухнуло. Подходящим материалом для этого является стальной швеллер.

      Демонтаж стены под дверным проемом

    Если стена кирпичная

    Как сделать отверстие в кирпичной стене, чтобы избежать катастрофических последствий? По технологии сначала нужно снять с кладки пару кирпичей.Прежде чем приступить к разборке большой площади, сначала устанавливается перемычка, которая будет удерживать стену. Толщина такой армирующей конструкции составляет 12 см.

    Если необходимо вырезать отверстие над проходом для установки перемычки, над потолком будущего проема делаются штробы глубиной, равной ширине угла. Длина штроб больше ширины проема. Расчет производится исходя из длины одного кирпича.

    Для надежной фиксации необходимо хорошо зафиксировать вставленные уголки.В углу и стене делаются зазоры, куда вставляются крепежные болты для угловой стяжки.

    Армирование проема в кирпичной стене

    Как работать с бетонной стеной?

    При снятом кирпиче уголки скрепляются стальными полосами, приваренными к полкам. После этого оборудование удаляется. Усиление вертикали производится с помощью швеллеров, приваренных к перемычке, что создает единую конструкцию.

    Вы можете переместить дверной проем в кирпичной стене, выполнив вышеописанную технологию.Необходимо придерживаться последовательности операций и заранее установить усиливающие перемычки.

    Такая работа требует много времени. Сделать все быстро не получится. В отличие от кирпичной стены здесь вырезается дверной проем без установки перемычек. Бетонная панель делается монолитной, поэтому не требует дополнительной опоры.

    При разборке прохода делается усиление. Швеллер подбирается по толщине проема, служащего обрамлением для верхней перекладины.Он будет поддерживать вертикальные стены проема.

    Резка бетона

    Работа с железобетонной стеной

    Бетонные стены выполнены несущими. Поэтому, как сделать проем в такой железобетонной стене, чтобы не разрушить здание, указано в нормативных документах. Важно сделать правильный расчет армирующего каркаса. Самостоятельно такую ​​работу лучше не делать, чтобы избежать неприятных последствий.

    Такие изменения несущей конструкции требуют специального разрешения.Необходимо представить план работ и чертежи будущей перепланировки помещения. В документах учтены даже самые мелкие нюансы. Только в этом случае вы можете рассчитывать на одобрение работы архитектурной организации. После получения разрешения можно приступать к работе.

    Во-первых, обозначив будущий проход. Причем сделать ее следует с обеих сторон стены. Для совмещения линий в углах стены сверлят пазы, и, начиная от них, проводят линии разметки.Затем по периметру проема сверлятся отверстия с шагом 30 мм.

    Для обработки бетонных стен желательно иметь алмазные пилы. Они легко справляются с бетонной поверхностью. Без них такая работа потребует много времени и станет трудоемкой.

    В перфорированной стене делается проем проема. Для этого используйте металлический швеллер. Можно установить уголки, предварительно приваренные друг к другу.

     Швеллерное усиление проема

    Установка дверного проема на новое место

    Дверной проем легче перемещать, если это внутренняя стена.Он не несущий, поэтому каждый владелец квартиры знает, как передвинуть дверной проем. Можно обойтись без сложных расчетов и проводить демонтаж, не опасаясь, что целостность здания будет нарушена.

    Перекрытия изготавливаются из различных материалов:

    • кирпич;
    • гипсокартон;
    • бетон.

    Сделать проход в такой стене просто. Его можно разрезать, а можно выбить.

    Перед началом работы делается разметка.Контуры проема рисуются на стене. При этом необходимо учитывать размеры дверной коробки. Поэтому схема должна иметь запас в несколько сантиметров. В дальнейшем это поможет легко установить дверь.

    Для вырезания отверстия вам понадобится болгарка и алмазный диск. Только не пытайтесь сразу вырезать весь проем. Разделите участок на несколько фрагментов, разрежьте каждый по очереди.

    Отверстие можно выбить тяжелой кувалдой.Но перед началом работы проткните стену с шагом 5 см. Стена сломается только по границам.

    Сдвиг дверного проема

    При низкой прочности материала проем обязательно усиливается перемычкой. Если этого не сделать, он может разрушиться. Материал перемычки может быть:

    • деревянный брус;
    • металлический уголок;
    • канал.

    Для начала работы необходимо сначала сделать зазор, в который вставить перемычку и зафиксировать. Она не позволит стене рухнуть.

    Старая кирпичная дверь. Иногда в этом ненужном проходе делается каркас и обшивается гипсокартоном. Свободное пространство заполняется минеральной ватой. Получается отличный уровень звукоизоляции.

    Помните, что проход в несущей стене нельзя делать без разрешения. Лучше всего пригласить для этого профессионалов. Они произведут необходимые расчеты и сделают работу быстро и качественно.

    О том, как это сделать, вы можете узнать из представленного видео.

    У каждого свои причины для «переформатирования» своего жилища – прибавления в семье, обустройства отдельной, дополнительной комнаты под кабинет, установки арки или чего-то еще. Как правило, перепланировка не вызывает у владельцев особых трудностей; Есть проверенные годами методы. Другое дело – проем в несущей стене. Это нагруженный конструктивный элемент здания, и в данном случае одного только желания владельца явно недостаточно.

    общая информация

    Рубить стену или нет хозяин частного дома решает самостоятельно. Ему не нужно согласовывать этот вопрос с надзорными органами. Но ответственность за негативные последствия полностью ляжет на его плечи. Если в квартире делается перепланировка, то на это необходимо получить разрешение. Проем в несущей стене, выполненный неграмотно, с нарушением всех норм и правил, может привести к трещинам по всей высоте здания, смещению перекрытий и тому подобному.И вряд ли дело ограничится административными взысканиями.

    Любое согласование в начальстве – долгая процедура; иногда вопрос решается месяцами. Это время можно потратить рационально, если что-то оценить, проверить и проанализировать. Возможно, проблема исчезнет автоматически, так как довольно часто проем там, где вы хотите, оборудовать невозможно в принципе или технически крайне сложно. Значит, непрактично.

    На что обратить внимание:

    • Степень изношенности конструкции.
    • Материал стенки и ее толщина.
    • Этажность дома и уровень, на котором расположено жилое помещение. Максимальная нагрузка приходится на стены нижних этажей. По этой причине для таких квартир если и допускается открытие проема, то его размеры ограничены.
    • Нужно ли будет делать усиление стены в этом месте, каким методом, чем — этот вопрос нужно уточнять заранее.
    • План помещения и расстояние проема от наружной стены.И на этот счет есть ограничение. Если интервал менее 1 м, то работы проводить нельзя, иначе межкомнатную перегородку может «повести». В основном это характерно для кирпичного дома.
    • Геометрия проема. Проще говоря, что именно вы хотите сделать. В основном реализуются 2 варианта: простой проход (прямоугольный) или арочный. Если проем нужно только сместить без изменения его геометрии, то все гораздо проще; частичное расширение с одной стороны и окончание с другой.

    Вывод — прежде чем бегать по судам, согласовывать разные бумаги, оплачивать аудит и тому подобное, следует проконсультироваться у профессионала. Возможно, в этой комнате невозможно сделать проем.

    Порядок работы

    Отдельная тема — юридическая сторона вопроса. С практической точки зрения более интересно другое — как вырезается проход в стене в зависимости от ее материала.

    Подготовительный этап

    С этого начинается перепланировка дома.

    • Составление схемы. Желательно поинтересоваться, сделаны ли проемы в квартирах этажом ниже/выше. Оптимально, если они расположены одинаково. Кстати, это несколько упростит получение разрешения. В процессе проектирования также учитываются параметры двери, а потому соответствующую модель следует искать заранее. В противном случае придется дополнительно расширять/сужать проем, а это лишняя работа.
    • Соскребаем основы.Прежде чем приступить к прорубке стены, необходимо оценить ее состояние. Если видны признаки гнили, то придется делать обработку, пропитку спец/средствами. Кроме того, станет понятно, что нужно в процессе работы. Сделать проем в несущей стене, имея под рукой только набор хозяйственных инструментов, точно не получится.

    Не стоит использовать электроинструмент ударного типа (отбойный молоток, перфоратор с такой функцией). Его работа инициирует появление трещин в стене, а куда они могут «уйти» — неизвестно.А это снижение прочности конструкции. Для вырезания прохода в жилом доме единственным приемлемым вариантом является резка материала «болгаркой» (алмазным диском).

    • Маркировка поверхности. Это необходимо для того, чтобы получить правильную геометрию проема, без скосов и искривлений его торцевых частей. Особенно актуально для толстых стен; именно в этом случае неизбежны значительные погрешности, так как натыкаться на материал придется попеременно с обеих сторон.

    После нанесения контура по его периметру, выдерживая точное направление режущего инструмента (перпендикулярно основанию), сверлятся сквозные отверстия (на каком расстоянии, решается по месту). Ориентируясь на них, на обратной стороне стены прочерчивают аналогичный контур.

    Устройство открывания

    • Установка опор. Целесообразность этого определяется местной спецификой. А вот лаги (шпалы, брус), установленные вертикально в районе рабочей зоны, разгружают стену, и нагрузка на нее снижается.
    • Защита пола. Пыль не так страшна, как тяжелые осколки. Делая дверной проем в панельном доме, нужно быть готовым к тому, что от него отвалятся крупные куски бетона с выступающей арматурой. И поэтому полиэтиленовая пленка не спасает пол. Желательно прикрыть его резинками, плотной тканью и тому подобным. Подойдут доски/листы ДСП, фанера, доски.
    • Добыча материала. На первом этапе следует обозначить контур вставного диска по обеим сторонам проема.После этого разломите его на сегменты и разрежьте их по очереди. Если речь идет о кладке, то еще проще – ее демонтируют рядами.
    • Обработка дверного проема. В любом случае стену в этом месте следует укрепить. Поэтому необходимо придать проходу правильную геометрию. Если в кирпичном доме работы не так много, то относительно панельного дома его объем увеличивается. Придется отрезать все торчащие куски арматурного прута, забетонировав поврежденные участки.В результате должен получиться прямоугольник предполагаемой ширины и высоты.
    • Укрепление прохода. Техника подбирается в зависимости от материала стены.
    • Кирпич. В этом случае канала достаточно. В верхней части проема, с обеих сторон устраивают небольшие ниши, куда укладывается металлическая заготовка. Для обеспечения надежности упора его края должны заходить в кладку не менее чем на 25 см. Несколько сложнее с толстой стенкой. Для его укрепления понадобится 2 швеллера, установленных с обеих сторон проема.Они стягиваются через шпильки, концы которых скреплены болтами. Образовавшиеся в стене полости заполняются раствором.
    • Изделия из бетона. Для бетона просто горизонтальной перемычки явно недостаточно. Чтобы действительно укрепить несущую стену, в проем устанавливается П-образная рама. Она может быть изготовлена ​​заранее (по размерам дверного блока) или сварена в процессе эксплуатации из полосового (толстого) железа, двутавра, швеллера. Данная конструкция фиксируется анкерами; Одной только «посадкой» решения не добиться надежности.

    Если проем достаточно большой, то его дополнительное усиление можно выполнить в виде опор для перекрытия, стилизованных под колонны. Проще всего использовать стальные трубы большого сечения. Вариантов их украшения достаточно, и услуги специалиста не понадобятся.

    Еще на этапе подготовки к разметке стены необходимо уточнить, как именно организована внутридомовая электрика/проводка на данном участке. Тем более, если этим занимался не хозяин, а кто-то другой.Самый простой способ – использовать мобильный телефон в режиме FM. Передвигая его по поверхности стены, легко определить расположение проводов по уровню шума.

    Для повышения прочности конструктивных элементов (трубы, швеллеры) желательно литье под давлением. То есть ввести в полость раствор хорошей текучести. После затвердевания он не только улучшит прочность образцов, но и повысит надежность их сцепления с основным материалом.

    В принципе сделать проем в стене не сложно.Технология достаточно проста и под силу домашнему мастеру. Но только при условии грамотных расчетов и правильного выбора инструментов и материалов. Поэтому именно на этапе подготовки следует уделить особое внимание. Все остальное — вопрос времени.

    Как определить, является ли стена несущей

    Вот несколько советов, как сделать так, чтобы онлайн-курс прошел гладко.

    Как инженер-строитель, я часто обращаюсь к своим друзьям и родственникам, когда кто-то хочет узнать, является ли стена в их доме несущей или нет.Когда мне звонят, я часто думаю про себя: «Они вообще знают, что такое несущая стена?». Итак, во-первых, я думаю, что должен объяснить, что классифицируется как несущая стена и как они работают, а затем я могу объяснить некоторые способы, которыми я определяю, является ли стена несущей, когда я помогаю своим друзьям и семье. .

    Некоторые из причин, по которым кто-то задал бы этот вопрос, были бы одной из нескольких вещей. Одной из причин может быть любопытство. Если вы похожи на меня, у вас может быть ген любопытства, который просто хочет узнать, как все работает и устроено.Основная причина может заключаться в том, что они делают ремонт в своем доме или офисе, который требует удаления или изменения стены, чтобы иметь новые дверные / оконные проемы, поскольку они беспокоятся, что конструкция рухнет. В настоящее время становится все более модным иметь концепцию открытого пола. Это означает, что люди хотят избавиться от своих уродливых стен, которые мало что делают для их пространства.

    Несущая стена – это любая стена, которая выдерживает вес вышележащей конструкции и людей/мебели, поддерживаемых этой конструкцией.Этажи выше, конструкция крыши, люди и мебель — это «нагрузки», которые должна выдерживать стена. Несущая стена передает нагрузку на фундамент здания. В многоэтажном доме несущие стены обычно выстраиваются в линию друг к другу от этажа к этажу, но это не всегда так. В доме, например, планы этажей от этажа к этажу часто не совпадают, поэтому там, где на верхнем этаже есть несущая стена, этажом ниже может быть открытое пространство.Вы можете спросить: «А куда денется нагрузка, если стена просто исчезнет?». Что ж, я могу вам сказать, что груз не просто волшебным образом исчезает, он должен каким-то образом добраться до фундамента здания. В этих случаях под несущей стеной устанавливается передаточная балка или перемычка для переноса нагрузки на каждую сторону проема нижнего этажа. Также могут быть ситуации, когда несущая стена опирается на лаги перекрытия, которые передают нагрузку на соседние стены и балки.

    Помимо передачи нагрузки роль стены в здании включает:

    • Для разделения комнат и помещений
    • Для обеспечения акустического разделения и предотвращения распространения звука
    • Для предотвращения распространения огня из одного помещения в другое
    • Для эстетики помещения
    • Обеспечить приют
    • Для ограждения трубопроводов и водопровода
    • Для обеспечения безопасности (неужели мы не можем просто поладить?!)

    Итак, теперь, когда вы знаете, что такое несущая стена, пришло время дать несколько советов о том, как определить, является ли стена несущей или это просто перегородка, которую можно перемещать или изменять с такими серьезными структурными последствиями. .Не всегда легко определить, является ли стена несущей, не имея доступа к потолку или чердачному пространству для визуального осмотра каркаса.



















    Если вы можете видеть каркас пола или крыши, вам сначала нужно найти балки пола или фермы крыши. Если рассматриваемая стена параллельна балкам/фермам, она, скорее всего, не будет несущей.Пример ненесущей перегородки можно увидеть слева.

    Когда балки/фермы перпендикулярны стене и опираются на верхнюю часть стены, эта стена является несущей. Пример вызова несущей стены можно увидеть справа.

    Балки редко бывают непрерывными поверх стены, вместо этого они часто сращиваются поверху стены, поскольку размерные пиломатериалы доступны только определенной длины. Для ознакомления со стандартными длинами мерных пиломатериалов нажмите здесь.

    Если у вас нет доступа, можно с уверенностью сказать, что все наружные стены являются несущими. Наружные стены выдерживают ветровые нагрузки, а также нагрузки на крышу и пол. Если есть внутренняя стена, которая является непрерывной и находится на одной линии со стеной выше или ниже, есть больше шансов, что это несущая стена, по сравнению с участком коротких стен, которые изгибаются вперед и назад. Если у вас есть доступ только к каркасу стены, а не к потолку / чердаку, чтобы увидеть направление балки / фермы, то близко расположенные или более глубокие стойки стены могут быть признаком того, что она является несущей, поскольку сильно нагруженная стена потребует большего количества стоек. и большая площадь шпильки для сопротивления прикладываемым нагрузкам.

    Балки перекрытия, которые входят в наружную стену, должны поддерживаться на противоположном конце несущей стеной или балкой. Пролет балки зависит от породы / сорта древесины, приложенной нагрузки и глубины / расстояния между балками, но хорошим эмпирическим правилом будет то, что длина балки составляет от 10 до 20 футов (от 3 до 6 м). Таким образом, если стена находится на расстоянии от внешней стены, которая находится в пределах этого диапазона, то вероятность того, что она является несущей, выше, чем у стены, которая находится всего в нескольких футах от внешней стены.Фермы крыши могут охватывать гораздо большие расстояния, чем балки, поэтому, если у вас двускатная крыша, есть большая вероятность, что она может проходить между внешними стенами и не требует внутренней несущей стены для поддержки. Это означает, что на верхнем этаже дома внутренние стены могут не выдерживать вес конструкции крыши и вес снега. Чтобы получить представление о стандартных пролетах ферм крыши с учетом снеговой нагрузки, шага фермы, размера и расстояния, нажмите здесь.

    Как снять несущую стену?

    Теперь, когда вы знаете, как определить, является ли стена несущей, вам может быть интересно, что требуется, если вы хотите ее удалить.

    При демонтаже несущей стены в жилом доме требуется балка или перемычка, чтобы заменить стену и нести нагрузку с каждой стороны проема. Балка может быть опущена и балки перекрытия расположены поверх нее, или балка может находиться в той же плоскости, что и балки, имеющие боковые балки.







    Установка балок заподлицо с боковой стороной балки является более дорогим вариантом, так как может потребовать обрезки балок и установки подвесок балок на концах балок.Этот вариант, однако, может устранить необходимость в переборке, которая потребовалась бы, если бы балка упала, что приводит к более чистому внешнему виду. Требуемый размер балки и стоек зависит от веса, который будет поддерживать балка, и ширины проема. Иногда установка балки и стоек может быть не всем, что требуется при демонтаже несущей стены. Необходимо также обратить внимание на конструкцию под несущей стеной. Если внизу есть несущая стена, необходимо будет добавить столб, чтобы передать нагрузку на фундамент.Если внизу есть балка, ее может потребоваться усиление в зависимости от того, где расположена стойка по пролету балки.

    Но подождите, это еще не все… Необходимо оценить фундамент, чтобы убедиться, что он может выдержать любую дополнительную нагрузку, которая может возникнуть, поскольку добавление проема в несущей стене изменяет направление нагрузки. Если фундамент не может выдержать повышенную нагрузку, потребуется усиление/или добавление к фундаменту, что может быть очень грязным и дорогостоящим.

    Крайне важно закрепить балки перекрытия перед снятием стены.Укрепление в этом случае предполагает временную поддержку веса конструкции пола, которая изначально предназначалась для поддержки удаляемой стеной. Это можно сделать, установив временные балки и стойки (показаны слева) или построив временную стену из стоек.

    Если несущую стену демонтировать без предварительной установки подпорок, это может привести к обрушению конструкции и создать угрозу безопасности.

    В большинстве юрисдикций требуется разрешение на снос несущей стены, поэтому, если вы хотите снести стену в своем доме, настоятельно рекомендуется проконсультироваться с профессиональным инженером-строителем.Но теперь, когда вы знаете, какие стены могут быть несущими и что требуется для их удаления, мы надеемся, что это поможет вам на этапе планирования и составления бюджета вашего следующего проекта реконструкции дома. Если у вас есть какие-либо вопросы или комментарии по содержанию, не стесняйтесь оставлять сообщение в разделе комментариев ниже!

    Чтобы узнать больше об основах проектирования конструкций, ознакомьтесь с нашим БЕСПЛАТНЫМ руководством здесь.



    Ной — профессиональный инженер, работающий в Crosier Kilgour & Partners Ltd, консалтинговой фирме по проектированию конструкций в Виннипеге, Манитоба, Канада, и имеет более 8 лет опыта работы в инженерной сфере в качестве проектировщика конструкций и руководителя проекта.За время своего пребывания в инженерной сфере он работал над многими уникальными проектами, включая оценку состояния существующих сооружений, реконструкцию существующих зданий, пристройки к существующим зданиям и проектирование новых сооружений, которые он получает привилегией наблюдать за тем, как они строятся с нуля. в городе, в котором он вырос.

    Последние сообщения Ноя Московича (посмотреть все)

    Изображения процесса строительства, чтобы открыть пустоту в несущей…

    Контекст 1

    … был объяснен процесс строительства, который необходимо визуализировать, и были распространены виртуальные 3D-модели. На «Рис. 2» показан процесс, когда учащиеся выбирают место в школе и с помощью своих мобильных устройств наблюдают «на месте» за пятью этапами следующего строительного процесса: усиление существующих фундаментов, опалубка для укрепления и временные опорные нагрузки, снос кирпичной стены, размещение колонн и балок для поддержки …

    Контекст 2

    … место в школе и через свои мобильные устройства наблюдайте «на месте» пять шагов в следующем строительном процессе: усиление существующих фундаментов, устройство подпорок и временных опорных нагрузок, снос кирпичной стены, установка колонн и балок для восприятия окончательных нагрузок, снятие опалубки и окончательное состояние (рис.2 и …

    Контекст 3

    … был объяснен процесс строительства, который необходимо визуализировать, и были распространены виртуальные 3D-модели. На «Рис. 2» показан процесс, когда учащиеся выбирают место в школе и через свои мобильные устройства наблюдают «на месте» за пятью этапами следующего строительного процесса: усиление существующих фундаментов, опалубка для укрепления и временные опорные нагрузки, снос кирпичной стены, размещение колонн и балок для поддержки конечных нагрузок, удаление ложных конструкций и окончательное состояние (рис.2 и …

    Контекст 4

    … был объяснен процесс строительства, который необходимо визуализировать, и были распространены виртуальные 3D-модели. На «Рис. 2» показан процесс, когда учащиеся выбирают место в школе и через свои мобильные устройства наблюдают «на месте» за пятью этапами следующего строительного процесса: усиление существующих фундаментов, опалубка для укрепления и временные опорные нагрузки, снос кирпичной стены, размещение колонн и балок для поддержки конечных нагрузок, удаление ложных конструкций и окончательное состояние (рис.2 и …

    Исследование характеристик разрушения кирпичной кладки при взрывной нагрузке

    В качестве основного конструктивного элемента перегородки или несущей стены кирпичная кладка нашла широкое применение в строительстве. Однако кирпич и раствор являются хрупкими материалами, склонными к растрескиванию. В настоящее время фейерверки, газовые плиты, сосуды высокого давления и другие боевые взрывчатые вещества могут взорваться и повредить близлежащие строения. Многие пострадавшие от взрывов показали, что несущая способность кирпичной кладки резко снизилась, появились трещины или осколки.Предыдущие исследования в основном были сосредоточены на бесконтактном взрыве, в котором ударная волна является основным поражающим элементом. На самом деле реакция и повреждающее действие кирпичной кладки при контактном взрыве более сложные, что в настоящее время привлекает больше внимания. Для изучения характеристик разрушения кирпичной кладки при взрывной нагрузке проводится серия имитационных и проверочных экспериментов. Модели гранулированного материала RHT и MO введены для описания поведения кирпича и каменной кладки, соответственно, при моделировании.Комбинированное воздействие передней волны сжатия и обратной волны растяжения является основным фактором, влияющим на разрушение каменной стены. Экспериментальные результаты хорошо согласуются с результатами моделирования. Размер лобового сечения воронки тесно связан с радиусом сферического заряда взрывчатого вещества. Модель прогнозирования функции мощности разработана для выражения взаимосвязи между радиусом отверстия и радиусом взрывчатого вещества. Кроме того, с увеличением количества заряда ВВ увеличивается количество и скорость выброса осколков.Связь между максимальной скоростью выброса и количеством взрывчатого вещества также может быть выражена в виде модели функции мощности.

    1. Введение

    Кирпичная кладка представляет собой композитную конструкцию, состоящую из кирпича, раствора и поверхностей из кирпича и раствора. Благодаря множеству преимуществ легкой доступности, хорошей долговечности, недорогому строительному материалу, а также звуко- и изоляционным свойствам, он широко используется в гражданском строительстве. Однако кладочные материалы (спекшийся кирпич и раствор) являются хрупкими материалами с низкой пластичностью, которые легко растрескиваются при сильном ударе или взрыве [1–3].Разрушение каменной стены, вероятно, будет внезапным и серьезным, что представляет значительную опасность обломков для жителей здания при воздействии взрывных нагрузок. По результатам анализа человеческих жертв и материального ущерба при взрывных авариях было установлено, что фрагментация кирпичной кладки также может привести к повреждению как человека, так и окружающих устройств, кроме высокого избыточного давления [4–6].

    В предыдущих исследованиях больше внимания уделялось экспериментам. Варма и др. [7] испытано на нескольких каменных панелях различной толщины, подвергнутых взрывам в ближней и дальней зоне.Габриэльсен и др. [8] экспериментально исследовали реакцию стен зданий на взрывную нагрузку от крупного ядерного оружия. Дэвидсон и др. [9] провели три взрывных испытания с использованием напыляемого полимера для повышения взрывостойкости стен из неармированной бетонной кладки. Деннис и др. [10] провели пять динамических экспериментов для анализа реакции и разрушения односторонних армированных каменных стен масштаба 1/4 на взрывные нагрузки. Ахмад и др. [11] провели шесть испытаний для изучения сопротивления стены из кирпичной кладки, подвергаемой воздействию различной взрывной нагрузки на различных расстояниях в масштабе.Киз и др. [12] провели два экспериментальных испытания, чтобы получить базовый набор результатов для механизмов разрушения и распределения обломков, и разработали новый метод для прогнозирования пространственного распределения обломков. Норен-Косгрифф и др. [13] наблюдали начало растрескивания здания и измеряли избыточное давление воздушной ударной волны и вибрации на поверхности земли.

    Было выполнено большое количество моделей поведения при повреждении и явлений в кирпичной кладке под действием динамических нагрузок. Чжоу и др. [14] смоделировали повреждение и фрагментацию типичной каменной стены под действием ударной нагрузки на различных расстояниях в масштабе.Киз и др. [15] использовали метод прикладных элементов для расчета разрушения и распределения мусора в кирпичной кладке, подвергшейся длительной взрывной нагрузке. Шадлоу и др. В работе [16] представлено краткое обсуждение основных проблем моделирования железобетонных каркасов, кладочных заполнений и взаимодействия между ними для конструкций, расположенных в сейсмических зонах. Некоторые исследователи [17–20] использовали дискретную модель кирпичной кладки для изучения деталей процесса развития повреждения кладки и явления повреждения на границе раздела между кирпичом и раствором.Однако этот метод потреблял бы много ресурсов центрального процессора (ЦП) и памяти компьютера во время вычислений [21]. Другие ученые [22–26] приняли эквивалентную гомогенизированную модель материала для характеристики общих свойств каменных стен.

    К настоящему времени проведено мало исследований по изучению реакции кирпичной кладки на нагрузки контактного взрыва. В настоящем исследовании проводится серия численных расчетов и экспериментов для изучения структурной реакции и характеристик повреждения кирпичной кладки стены при контактных взрывных нагрузках.Различные заряды взрывчатого вещества развертываются в одном и том же контактном положении, чтобы сравнить разницу между ними. Получена зависимость между размером воронки и радиусом взрывчатого вещества. Проанализирован механизм повреждения кирпичной кладки при взрывной нагрузке. Кроме того, исследуются дробление и максимальные скорости выброса кирпичной кладки в различных условиях.

    2. Расчетная модель
    2.1. Физическая модель и алгоритм

    Кирпичная кладка стены состоит из раствора и регулярно расположенных кирпичей.Для возведения кирпичной стены используется отдельная модель; то есть кирпич и раствор используются как независимые компоненты. Этот тип метода моделирования интуитивно понятен и может точно имитировать связь между раствором и кирпичом. Здесь размер кирпича составляет 240 мм (длина) × 115 мм (ширина) × 53 мм (толщина). 6 штук располагаются вдоль стены ( X — направление), 22 штуки располагаются по высоте ( Y — направление), 2 штуки размещаются по толщине ( Z — направление) , а толщина раствора 10 мм.Итак, общий размер кирпичной стены составляет 1250 мм × 1490 мм × 240 мм.

    И кирпич, и раствор разделены ячейками Лагранжа. В алгоритме Лагранжа материал прикрепляется к сетке, чтобы отслеживать поток каждой точки массы. Сетка и материал деформируются вместе, а координаты перемещаются вместе с материалом, что является одним из наиболее широко используемых методов решения проблем взрыва и удара. На все границы кирпичной стены наложены ограничения с шестью степенями свободы, как показано на рисунке 1.Взрывчатое вещество сферического состава 4 (C4) установлено методом гидродинамики сглаженных частиц (SPH). В качестве бессеточного метода дискретизации основным преимуществом метода SPH является то, что он позволяет избежать серьезных проблем, связанных с запутыванием и искажением сетки, которые обычно возникают в лагранжевом анализе, включающем воздействие больших деформаций и события взрывной нагрузки. Взрывчатое вещество крепится к геометрическому центру лицевой поверхности кирпичной кладки стены и подрывается от ее центра. Для получения давления на стену и трассировки зоны повреждения вдоль горизонтального и вертикального направлений передней и задней поверхностей устанавливается ряд измерительных точек.Созданная имитационная модель показана на рисунке 2.



    2.2. Модель материала и параметры

    В этом исследовании используются два материала: взрывчатка C4 (основной заряд) и кирпичная кладка (включая кирпич и раствор). Модели материалов и параметры, используемые в этих материалах, описаны соответственно.

    2.2.1. C4 Explosive

    В качестве пластического взрывчатого вещества C4 состоит из гексогена (гексогена), пластикового связующего и пластификатора. RDX является основным его компонентом, около 91%.Его легко замешивать в различные формы по желанию, что часто используется при преодолении препятствий или сносе больших сооружений. Несмотря на то, что этот вид взрывчатки является мощным, он очень безопасен в использовании. Даже если он выстрелит прямо, его трудно взорвать. Его можно взорвать только детонатором.

    Уравнение состояния (УС) продуктов детонации необходимо для описания детонационных свойств взрывчатых веществ и является основным параметром при моделировании процесса детонации взрывчатых веществ.В программе численного моделирования AUTODYN есть три УС, подходящих для взрывчатых веществ: УС Беккера-Кистяковского-Вилсона (BKW), УС Джонса-Уилкинса-Ли (JWL) и УС Ли-Тарвера. Среди них JWL EOS может точно описать характеристики объема продуктов детонации, давления, температуры и энергии в процессе детонации [27–29]. Основные параметры ЭОС JWL для ВВ С4 приведены в табл. 1. Кроме того, его плотность нагружения, скорость детонации и давление в КС составляют 1,60 г·см −3 , 8193 м·с −1 и 28 ГПа, соответственно.



    Параметр (GPA) B (GPA) R 1 6 R 2 E 0 (J · M -3 ) (г · см -3 ) (м · с -1 ) (GPA)

    Значение 609.77 12.95 12.95 12.95 4 9 1.4 0.25 9,0 × 10 9 9 8193 28


    Высшее выражение jwl EOS выглядит следующим образом :где P давление, E 0 начальная удельная энергия, V относительный объем продукта детонации, A , B , R 0 0 R 2 и являются константами.Параметры A и B имеют размерность давления, а R 1 , R 2 и являются безразмерными.

    2.2.2. Кирпичная кладка

    Кирпичная кладка представляет собой монолитную конструкцию, состоящую из множества блоков, соединенных раствором в единое целое. Модель прочности и разрушения RHT выбрана для описания поведения кирпичного материала, а модель прочности гранул Mo используется для описания поведения материала строительного раствора.

    Модель RHT, впервые предложенная Риделем, Химайером и Томой, была разработана и широко использовалась при численном моделировании ударных волн при взрыве и других областях.Эта модель выражается в терминах трех поверхностей предельного напряжения, а именно, начальной поверхности упругой текучести, поверхности разрушения и поверхности остаточной прочности [30, 31]. В то время как поверхности учитывают снижение прочности вдоль различных меридианов, а также эффекты скорости деформации, статические меридиональные поверхности сжатия изображены на рисунке 3. Поверхность разрушения формируется из параметров материала, включая прочность кирпича на сжатие, растяжение и сдвиг. Модель является упругой до тех пор, пока напряжение не достигнет начальной поверхности текучести, за которой развиваются пластические деформации.Когда напряжение достигает поверхности разрушения, параметризованная модель повреждения управляет эволюцией повреждения, вызванного пластической деформацией, которая, в свою очередь, представляет собой предельную поверхность напряжения после разрушения путем интерполяции между поверхностью разрушения и поверхностью остаточного трения. Как показано на рис. 3, существует три этапа линейного упрочнения и смягчения повреждений. интенсивность, R 3 () вводится для описания приведенной прочности на сдвиг и растяжение по меридиану и представляет коэффициент динамического увеличения (DIF) как функцию скорости деформации.

    Подвижную предельную поверхность упругости можно описать следующим образом: где – функция, ограничивающая упругие девиаторные напряжения при гидростатическом сжатии.

    Чтобы описать прочность полностью раздробленного материала, остаточная поверхность разрушения определяется как где B — постоянная остаточной поверхности разрушения, — нормализованное гидростатическое давление, а M — показатель степени остаточной поверхности разрушения.

    Основные параметры кирпичного материала приведены в таблице 2.



    ) Прочность на компрессию (MPA) Модуль объема (GPA) Модуль сдвига (GPA) Уровень константы D 1 Константа урона D 2 прочность на растяжение (МПа)


    225 2,6 11,0 4,4 0.014 1.0 6.0

    Модель зернистого континуума МО, предложенная Moxnes et al. в 1999 году, является расширением модели Друкера-Прагера, которая учитывает эффекты, связанные с гранулированными материалами [32, 33]. В модели используется кривая гидростатического уплотнения как функция плотности, модель предела текучести как функции давления и модуля упругости как функции плотности. Модель не включает никакой зависимости предела текучести от скорости деформации.Параметры построены с использованием квазистатического испытания на одностороннее сжатие и проверены с помощью высокоскоростного поршня (до 300  м / с), ударяющего по гранулированному пиротехническому слою. Предел текучести можно описать как где и обозначить общий предел текучести, предел текучести по давлению и предел текучести по плотности соответственно, а F изначально задается пользователем в качестве начальной доли текучести. Разрушение происходит, если напряжение по фон Мизесу больше, чем общее напряжение текучести и F S P , где F S — заданный пользователем переменный уклон, а P — заданный пользователем переменный уклон, а P — давление.Материальные параметры раствора показаны в Таблице 3.





    ) Коэффициент Пуассона Модуль объема (GPA) Остатный коэффициент сдвига. (GPA) Отказ главного растяжения напряжения (MPA)

    1,7 0.10 5.9 2.2 1,0


    3.Результаты и обсуждение
    3.1. Анализ процесса разрушения кирпичной кладки

    При детонации взрывчатого вещества расширение горячих газов при чрезвычайно высоком давлении вызывает образование ударной волны, движущейся наружу с большой скоростью. Ближайшие строения пострадают от этого. Если взрывчатое вещество помещается на поверхность конструкции для взрыва, будет получено более высокое давление и более короткая продолжительность нагрузки. В это время часть ударной волны проникнет в контактировавшую кирпичную кладку.Эта часть ударной волны называется трансмиссионной ударной волной. На него также повлияет обратная входящая разреженная волна. Эта отраженная волна сформирует нагрузку отраженной ударной волны. Распространение ударных волн вызывает не только динамическое напряжение в среде, но и движение, деформацию или разрушение среды. Ударная волна не может быть дополнена энергией в процессе своего распространения, поэтому она будет постепенно ослабевать и, наконец, исчезнет.

    При поражении кирпичной кладки взрывом 2.0 кг сферического заряда С4, зона сильного удара повреждается с образованием кратера. На рис. 4 представлены последовательные кадры развития трещины после взрыва на лицевой поверхности кирпичной кладки. Видно, что размеры кратера постепенно увеличиваются; наконец, образуется большая дыра.

    Контуры напряжений кирпичной кладки при взрывных нагрузках показаны на рис. 5(а). Чем ближе к центру элемент, тем больше напряжение. Соответственно, тем больше становится деформация.Когда деформации элементов достигают напряжения разрушения, элементы, такие как датчик № 8, датчик № 9 и датчик № 23, на передней поверхности, близкой к центру кирпичной кладки, будут разрушаться (на рис. 5 (б)) . Деформации других датчиков ниже деформации разрушения, поэтому они не выходят из строя. Зона с большим количеством сплошных эрозионных элементов называется кратером. Чем больше эффективные деформации элементов достигают деформации разрушения, тем больше картер. Рисунок 5(c) показывает, что поведение сжатия различных калибров.Когда значение сжатия ниже нуля, датчики страдают от эффекта растягивающего напряжения. Когда кратер лопнет, из него выдавится несколько осколков. Максимальная скорость выброса составляет около 16,2  м·с −1 , как показано на рисунке 5(d).

    На рис. 6 представлено изменение размеров зоны повреждения на лицевой поверхности при повреждении кирпичной кладки сферическим зарядом С4 массой 2,0 кг. С увеличением времени три измерения становятся все больше и больше. Стена толщиной 240 мм дает трещины примерно на 2.0 мс, в то время как кратер достигает своего максимального поперечного сечения примерно через 5 мс. Прежде чем кратер разрушится, он достигнет поверхности максимального поперечного сечения, превышающей 400 мм. Темпы роста размеров X и Y почти одинаковы, что больше, чем у размера Z . Так, форма поперечного сечения кратера близка к круглой.


    3.2. Зона поражения кирпичной кладки при различных зарядах

    Для изучения характеристик повреждения кирпичной кладки при различных взрывных нагрузках использовались пять сферических зарядов С4, 0.5 кг, 1,0 кг, 2,0 кг и 4,0 кг, предназначены. Радиусы этих зарядов составляют 42,10 мм, 53,04 мм, 66,82 мм и 84,19 мм соответственно. Все эти заряды размещаются в центре лицевой поверхности кирпичной кладки для взрыва.

    На рис. 7 показана картина повреждений тыльной стороны кирпичной кладки стены, подвергавшейся различным взрывным нагрузкам. Как известно, при детонации взрывчатого вещества возникает ударная волна, которая затем переходит в волну сжатия в кирпичной кладке. При передаче волны напряжения на тыльную свободную поверхность кирпичной кладки неизбежно образуется обратная волна растяжения, которая растягивает тыльную сторону для дальнейшего прохождения.Когда количество заряда меньше, например, 0,5 кг, на передней поверхности прямо в месте контакта появляется небольшой кратер. При осмотре с тыльной стороны стены имеется небольшое отверстие и несколько выдавленных фрагментов. Когда количество заряда увеличивается до 1,0 кг, на фронте образуется более крупный кратер. Если смотреть сзади, миномет в центре расширяется, образуя большую дыру, и выбрасывается несколько осколков. В то же время можно обнаружить, что левая и правая стороны каменной стены слабо пострадали от столь мощного взрыва.Это может быть связано с тем, что прочность сцепления поперечного слоя раствора ниже прочности продольного взаимодействия кирпича с раствором. При использовании заряда взрывчатого вещества массой 2,0 кг образуется более глубокая воронка с более отчетливой выпуклостью на задней стороне. Воронка разрывается, образуя новые фрагменты, и две стороны каменной стены сильно повреждены по поперечным слоям раствора. Когда заряд достигает 4,0 кг, появляется воронка еще большего размера. Размеры задней зоны перелома и отверстия больше, чем в приведенных выше результатах.

    Затем были проведены два эксперимента по исследованию характеристик повреждения каменной стены.Для подрыва на поверхности каменной стены были выбраны сферические заряды взрывчатого вещества массой 1,0 кг и 2,0 кг. Под такими двумя эквивалентными взрывчатыми веществами образуются лунки кратера, как показано на рисунке 8. По сравнению с результатами моделирования на рисунке 9 результаты эксперимента хорошо согласуются с ними.

    В таблице 4 приведены размеры зон повреждения кирпичной кладки стены при различных взрывных нагрузках. С увеличением количества взрывчатого вещества длины в направлениях X и Y увеличиваются.При этом размер кратера на передней поверхности меньше размера зоны разрушения на задней поверхности. При прикреплении взрывчатого вещества к кирпичной кладке выделяющаяся энергия будет поглощаться каменной стеной и, таким образом, в ней будет распространяться волна сжимающих напряжений. Как только волна сжимающего напряжения достигает задней свободной поверхности, появляется усиленная волна растягивающего напряжения из-за несоответствия импеданса между стеной и воздухом. Волна растяжения, отраженная от свободной поверхности, встречает приходящее сжимающее напряжение, в результате чего общее напряжение является вычитаемым.Когда общее напряжение является растягивающим (растягивающее напряжение больше, чем входящее сжимающее напряжение) и превышает предел прочности на растяжение в любой точке матрицы каменной кладки, возникают трещины или трещины. Для хрупкого материала кирпичной кладки площадь повреждения на задней свободной поверхности может быть больше, чем на передней контактной поверхности.

    524

    Дело №. Заряд (кг) кратер на передней поверхности перелома в задней поверхности
    0 x x y -Deirection (мм) x Y -направление (мм)

    I 0.5 266 266 252 366 338
    II II 364 447
    447
    III 2.0 473 468 618 618
    IV 4.0 637 630 755 751 751

    3.3. Простая прогнозная модель размеров отверстия

    Когда сферическое взрывчатое вещество детонирует на поверхности каменной стены, согласно моделированию и экспериментам, отверстие воронки в основном определяется радиусом взрывчатого вещества. Упрощенную модель можно описать на рисунке 10.


    Поскольку энергия взрыва выделяется на передней поверхности точки контакта и равномерно во всех направлениях, радиус воронки просто контролируется радиусом заряда взрывчатого вещества.Однако связь между этими двумя радиусами не дается четко.

    В соответствии с таблицей 4 размеры лицевой поверхности показаны на рисунке 11(а).

    Отношения радиуса пробоины к радиусу зарядов ВВ для четырех случаев монотонно возрастают с 6,32 до 7,57. При подгонке этих данных к рисунку 11(b) их можно выразить как

    . Таким образом, найдена степенная функция, предсказывающая модель радиуса отверстия.

    3.4. Простая подгоночная модель максимальной скорости осколков

    С увеличением количества взрывчатого вещества наблюдается все больше и больше трещин в продольном направлении.После того, как отверстие образовано, поврежденные кирпичи будут выбиты, чтобы образовалось несколько фрагментов. С энергетической точки зрения, чем больше расходуется взрывчатого вещества, тем выше нагрузка энергии взрывчатого вещества на поверхность каменной стены и тем выше становится скорость осколка. То есть скорости выброса осколков определяются радиусом взрывчатого вещества и для сферического заряда взрывчатого вещества. Фрагмент с максимальной скоростью выброса находится в центре кратера или на вершине кратера перед разрушением.

    Максимальная скорость осколка V max пропорциональна радиусу сферического ВВ:

    На рис. 12 представлена ​​максимальная скорость выброса осколков при различных условиях. Добавляя точку координат (0, 0), есть пять групп данных. Установлено, что кривая степенной функции хорошо описывает эти данные.


    Теперь максимальная скорость выброса зависит от мощности радиуса ВВ.

    Когда взрывчатка 4.0 кг максимальная скорость выброса может достигать примерно 26 м/с, что может привести к серьезному повреждению окружающего оборудования или персонала.

    4. Выводы

    В работе проведены численное моделирование и проверочные эксперименты по разрушению кирпичной кладки при различном количестве сферических зарядов С4. Получены следующие выводы: 1. При контактном взрыве сферическим зарядом стесненной кирпичной кладки на лицевой стороне образуется воронка. Форма поперечного сечения кратера почти круглая.Размер поперечного сечения воронки монотонно увеличивается с увеличением радиуса сферического заряда взрывчатого вещества. Для четырех случаев в этом исследовании отношения радиальных длин к радиусу заряда взрывчатого вещества увеличиваются с 6,32 до 7,57. назад, чтобы кирпичная кладка треснула. Комбинированное воздействие передней волны сжатия и обратной волны растяжения являются основными факторами, влияющими на образование трещин в кирпичной кладке.Когда обратная волна растяжения превышает предел прочности кирпичной кладки, зона разрушения будет вытягиваться, образуя отверстие. Радиус отверстия напрямую определяется радиусом взрывчатого вещества. Модель прогнозирования функции мощности получена для оценки размера отверстия для взрывчатого вещества C4, взорвавшегося на поверхности каменной стены толщиной 240 мм. персонал. В области исследования существует степенная зависимость между максимальной скоростью выброса и радиусом взрывчатого вещества.

    Доступность данных

    Данные, использованные для поддержки результатов этого исследования, включены в статью.

    Конфликт интересов

    Авторы заявляют об отсутствии конфликта интересов в отношении публикации данного исследования.

    Благодарности

    Авторы признательны за финансовую поддержку этой работы, предоставленную Национальной ключевой программой исследований и разработок Китая (2017YFC0822105).

    Как определить, является ли стена несущей (a.к.а. Структурная)

    6 января 2010 г. | Фред (электронная почта) |

    В последнее время в моде открытая планировка, и многие из нас, живущих в старых домах, хотят убрать внутренние стены, чтобы привести наши многоквартирные дома в соответствие с современными стандартами дизайна.

    Однако, прежде чем приступить к сносу стен в своем доме, вы должны убедиться, что стена не является несущей. Так как каждый дом отличается, и это чрезвычайно важная точка данных, вам всегда следует обращаться к инженеру-строителю, прежде чем снимать стены, чтобы убедиться, что стены, которые вы хотите удалить, не являются несущими.

    Помните! Страховка домовладельца, скорее всего, покроет , а не обрушение второго этажа или крыши из-за того, что домовладелец снес стены, удерживающие дом. Не пренебрегайте общением со специалистом.

    Несущие и ненесущие стены

    Несущие стены (или несущие) — это стены, поддерживающие верхние этажи дома и крышу или являющиеся важными элементами горизонтальной жесткости.

    Ненесущие стены (или ненесущие) предназначены только для демонстрации — для создания уединения в комнате или дизайнерском отделе.Даже если стена не является несущей, она может скрывать внутри электрические, водопроводные или вентиляционные отверстия, и их может быть трудно удалить без повторной трассировки этих элементов.

    Рекомендации по демонтажу стен

    Как правило, ненесущие стены можно демонтировать без какого-либо усиления конструкции здания или перекрытий и крыши над ними.

    Для несущих стен, чтобы удалить или вырезать отверстие в стене, необходимо передать нагрузку вокруг предполагаемого зазора. Обычно это достигается путем установки коллектора под балками или конструкцией крыши и опускания опор на каждом конце коллектора вниз к несущему элементу под этажом ниже.

    В некоторых случаях можно избежать установки перемычки в верхней части дверного проема, установив перемычку на одной линии с балками с помощью подвесов для балок. Эта установка является более сложной и работает только в том случае, если устанавливаемая перемычка (ободная балка) может быть такой же ширины или меньше, чем размер пиломатериала, используемого для балок. На это решение влияет пролетное расстояние зазора и недоступное пространство этажом выше.

    Любую из этих двух последних операций мы резервируем для лицензированного подрядчика под наблюдением инженера-строителя.

    способов определить, является ли стена несущей

    Мы хотели бы подчеркнуть, что важно точно оценить, является ли стена несущей, прежде чем ее демонтировать. Свяжитесь с инженером-строителем и получите оценку.

    Помните, что даже стены, которые изначально не были несущими, могут стать несущими, если убрать другие стены, так что это сложный анализ.

    Вот несколько основных шагов, которые можно предпринять, чтобы определить, является ли стена несущей.Ни один из них не является универсально верным; тем не менее, структурная оценка является ключевой.

    Знаки несущей стены:

    • Стена — внешняя стена дома.
    • Стена раньше была внешней стеной, но была сделана внутренней благодаря пристройке.
    • Стена построена над стальной балкой. Если вы заглянете в подвал своего дома и увидите одну или несколько балок, поддерживающих конструкцию, вполне вероятно, что стены, построенные поверх этих балок на первом этаже, поддерживают второй этаж.
    • Стена перпендикулярна лагам пола, особенно если она находится близко к опорным балкам.
    • Стена имеет большую деревянную верхнюю часть рамы (например, две 2×4 или больше вместо одной верхней пластины 2×4).
    • Дверные проемы или проемы в стене имеют большие перемычки, поддерживающие зазор над дверью.

    Знаки ненесущей стены:

    • Стена проходит параллельно балкам пола.
    • Стена полустена.
    • Стена не имеет механизма для передачи веса конструкции внизу.

    Что вы думаете? Будете ли вы сносить стены в своем доме?

    2022 Руководство по распорке | Инструменты для поддержки кирпичной кладки Великобритания

    ЧАСТЬ ПЕРВАЯ ИЗ СЕМЬ

    Каждая задача индивидуальна, и каждый проект требует планирования с учетом его собственных качеств для безопасного выполнения при использовании наиболее подходящего разнообразия/комбинации оборудования, которое стабилизирует кладку и также обеспечивает достаточный доступ для установки.

    Оригинальное язычковое крепление винта было разработано в середине 1980-х годов, когда типичное отверстие было меньше, а полость составляла всего 50 мм. Из-за изменений в конструктивном исполнении полость теперь увеличилась до более чем 100 мм, а жилые помещения открытой планировки значительно увеличили размеры проемов в типичной жилой пристройке «насквозь».

     –

    Попытка выполнения задач, требующих более длинных и широких стальных пластин с приваренными верхней/нижней пластинами для больших проемов с увеличенными полостями и по-прежнему использующих только устаревшее язычковое крепление стойки, приводит к частым случаям перегрузки из-за чрезмерного удлинения даже дальше от стены, чтобы получить достаточный доступ возникает.

    Eccentrically Loaded Acrow Prup Руководство

    для превосходных и безопасных результатов также Brace при планировании пропора

    избегайте несовершеннолетнего / главного коллапса через перегрузку при использовании последнего 100 мм язычка крепления опоры, а также укрепление конструкции, поскольку рабочая нагрузка чрезмерно вытянутого крепления опоры составляет менее 200 кг и небезопасна, поскольку гибкие язычки и различные крутящие моменты на опорах Acrow могут деформировать и дестабилизировать конструкцию при попытке получить более подходящий доступ.

    Использование кирпичной распорки в сочетании с традиционными методами крепления сокращает трудозатраты и время ремонта, не срезая углы и не ставя под угрозу безопасность, поддерживает кладку между стойками, а также повышает непредсказуемую поперечную прочность конструкции, которая превосходит все существующие методы крепления рассчитывать на правильную работу.

    Безопасная рабочая нагрузка на стойку Acrow, оснащенную гребенчатым креплением, варьируется в зависимости от высоты проема от твердого основания, размера стойки Acrow, высоты используемого штифтового отверстия, степени вертикальности. и как далеко стойка Acrow расположена от центра стены.



    Стойка Acrow предназначена для концентрических нагрузок на ось, только от передней пластины вниз до опорной пластины, при эксцентричном использовании безопасная рабочая нагрузка снижается не менее чем на 90% от приведенной выше таблицы. по мере того как нагрузка передается на сторону внутренней трубы подпорок Acrow.   Чтобы снизить риск перегрузки, используйте стойку Acrow правильного размера и не выходите внутренней трубы из внешней трубы дальше, чем на 50 %, особенно при эксцентричном креплении.

     –

    Регулировка высоты стойки Acrow с полным поворотом на 360 градусов увеличивает/уменьшает высоту примерно на 8 мм, не затягивайте слишком сильно, так как это увеличивает риск перегрузки, так как измерение проводится от нижней части стены до твердого тела. уровень земли не изменится, деформируется только опора Acrow или навесное оборудование.

    Обеспечение установки реквизита командой, обладающей необходимыми навыками и знаниями для правильного выполнения задачи; в случае каких-либо сомнений рекомендуется использовать руководство компетентного инженера-строителя или проектировщика временных работ, который не должен исходить из общего и устаревшего расчета 340 кг на опору и крепление.

    Стойки Acrow, имеющие следующие дефекты, не должны использоваться; Трубка с изгибом, трубка с более чем поверхностной коррозией, опора с погнутой головкой или опорной плитой, неправильный или поврежденный штифт или штифт, не закрепленный должным образом с помощью правильной цепи или проволоки. Установите стойки вертикально, чтобы убедиться, что они могут выдержать указанную нагрузку. Запрещается использовать опоры, отклоняющиеся от истинной вертикали более чем на 50 мм на каждые 1,8 м высоты, так как это значительно снижает S.WL еще дальше. При использовании нескольких стоек Acrow необходимо скрепить их вместе с помощью соответствующих фитингов.

     Надевайте перчатки и соответствующие средства индивидуальной защиты для работы. Убедитесь, что основание вашей опоры опирается непосредственно на поверхность и что поверхности пола способны выдержать вес, который будет на них возложен. Чтобы предотвратить выпадение стойки Acrow, привинтите опорную пластину, где это возможно.

     Не пытайтесь работать с наружными стенами в условиях сильного дождя или ветра из-за дополнительных неизвестных динамических нагрузок.Разрешить только необходимую рабочую силу в рабочей зоне без доступа к публике или клиентам.

    Чтобы уменьшить количество подпорок в рабочей зоне и предотвратить перегрузку при работе с несущими стенами, используйте отвесные и концентрические подпорки Acrow для поддержки полов, балок и балок по отдельности, чтобы безопасно поддерживать различные возможные живые и статические нагрузки, которые они могут нести. При консольном размещении существующих балок размещайте подпорки для обеспечения достаточного рабочего доступа на расстоянии не более 450 мм от стены.Всегда проверяйте состояние балок и балок перед установкой подпорок. В неудовлетворительном состоянии замените, укрепите и отремонтируйте, прежде чем продолжить. Сократите дополнительные нагрузки, обеспечив освобождение комнат выше и закрытие их для клиентов до завершения работ, уважайте свои юридические обязанности и благополучие окружающих вас людей.

    Для правильной работы всех методов распорки требуется неизвестная поперечная прочность конструкции, поскольку ее невозможно рассчитать. кирпичная кладка, которая помогает стабилизировать конструкцию при эксцентричном подпирании.

    ПЛАНИРОВАНИЕ ЗАДАЧИ ПО ВЫЯВЛЕНИЮ РИСКОВ

    КОНТРОЛЬНЫЙ СПИСОК

    1 , Какова природа задачи? Это ремонтные работы или установка постоянной опоры? Это формирует новое отверстие или увеличивает размер существующего отверстия? Отверстие в одинарной обшивке, двойной обшивке или более, или отверстие во внешнем или внутреннем листе стенки полости или с обеих сторон?

    2, Возраст и состояние кладки и материал кладки? Какая конструкция (полая или сплошная)? Каков размер полости и/или толщина стенки? На какой связке построена кладка и какой растворный раствор, цементный или известковый?

    3, Какая существующая высота потолков? Каков размер, глубина и направление существующего пола/балки, опираются ли они на стену или не несут нагрузки? Препятствует ли существующий пол доступу к внутренней арматуре? В каком состоянии внутренняя стена, внутренняя стена оштукатурена или выровнена, или голая кладка, как в случае большинства капитальных ремонтов? Есть ли пустоты, вентиляционные отверстия или недостающая кладка, есть ли признаки движения или трещин?

    4, Установлена ​​ли постоянная опора под несущими существующими балками, или существующие балки установлены внутри стенки постоянной опоры, или постоянная опора установлена ​​на той же высоте или ниже без нагрузки несущие балки? Является ли постоянная опора более глубокой, чем существующий пол/балки?

    5, Какой размер отверстия (включая подшипники) требуется? Точка загрузки не повреждена? Какова общая масса груза, требующего временной поддержки? Какие разновидности стальных перемычек указаны или наиболее подходят? Какова длина, глубина, ширина, толщина и вес постоянных опор?

    6, Как будут удаляться старые перемычки и как будет устанавливаться новая постоянная опора? Какое оборудование или разновидность временного вспомогательного оборудования предназначены для поддержки всей кладки, а также обеспечивают достаточный доступ для монтажных работ без чрезмерного удлинения и опасной перегрузки используемого оборудования?

    Чем больше известных методов, тем безопаснее и проще становятся различные задачи!

    Использование кирпичной скобы в сочетании с традиционными методами распорки сокращает трудозатраты и время ремонта, не срезая углы и не ставя под угрозу безопасность, поддерживает кладку между опорами, а также улучшает непредсказуемую поперечную прочность кладки и переменную S.W.L всех существующих методов распорки; Кирпичная скоба с опорами Acrow, Кирпичная скоба с иглами, Кирпичная скоба с Prop-Wise или Кирпичная скоба с язычковыми креплениями и будет зависеть от задачи, какая комбинация наиболее подходит.

    Чем больше известных методов, тем безопаснее и проще становятся различные задачи!

    Варианты временного вспомогательного оборудования в алфавитном порядке; Реквизит Acrow, Brick Brace, Needles, Prop-Wise и Strongboy’s.

    Использование кирпичной распорки в сочетании с традиционными методами распорки сокращает трудозатраты и время ремонта, не срезая углы и не ставя под угрозу безопасность, поддерживает кладку между стойками, а также улучшает неизвестную переменную поперечную прочность склеенной поверхности кирпичная кладка, на которую опираются все существующие методы крепления, чтобы работать правильно и безопасно;

    Стойка Brick Brace устраняет все скрытые проблемы, связанные только с опорой каменной кладки.

    Общие сценарии

    Подходящие перемычки внутри существующей кладки для создания нового открытия

    Убедитесь, что используют правильную прочность, длину, размер и разнообразие перемычки для задачи ;

    Возможно приобретение отдельных сборных фасадных кирпичных перемычек по спецификациям для полых и сплошных стен наружных и внутренних для большинства размеров проемов перемычек, что позволяет безопасно выполнять работы как две отдельные задачи изнутри и снаружи и позволяет перемычки должны быть закуплены/изготовлены заранее до того, как станет известен точный размер полости.

    В пределах существующей лицевой кирпичной кладки убедитесь, что перемычка имеет опору не менее 225 мм на обоих концах; этот дополнительный подшипник поможет поддерживать перемычку над кирпичной кладкой внизу, которая в конечном итоге выйдет из строя; при полном удалении остальной части проема и приклеивании новых проемов к существующей лицевой кладке.

    Уменьшите вибрацию оставшейся конструкции, удалив верхний шов растворного слоя проема либо с помощью дискового резака, либо, что предпочтительнее, для сведения к минимуму канцерогенной пыли, просверлите швы сверлом по камню 6-8 мм перед используя легкую перфораторную дрель с подходящей насадкой долото, чтобы удалить кирпичи ниже.Никаких молотков дубины, так как это только ослабляет конструкцию. Вырежьте только минимальную глубину отверстия, чтобы можно было установить постоянную опору, как показано на фотографии ниже.

    Опытный строитель Роджер Бисби демонстрирует эффективность системы безопасности Brick Brace, предоставляя свободный доступ для установки специальной сверхпрочной бетонной перемычки длиной 3150 мм и глубиной 150 мм для создания нового оконного проема. Кирпичная кладка была обработана K-рендерингом позже.

    После того, как перемычка уложена, отверждена и упакована (включая установку поддонов для полостей и, при необходимости, проведение рабочих/солдатских курсов), аккуратно полностью удалите оставшуюся часть проема.

     При восстановлении откосов установите/привинтите подходящие стяжки по вертикали с обеих сторон проема через каждые 225 мм и при необходимости установите новую изоляцию и заглушки полостей.

    Внутренние несущие стены

    При работе с несущими стенами необходимо всегда правильно использовать подпорки из-за различных временных и статических нагрузок, которые могут нести балки/балки.

    В целях безопасности клиентов и дальнейшего снижения динамических нагрузок убедитесь, что помещения выше освобождены и закрыты/заперты.

    Всегда проверяйте состояние и усадку деревянных балок и балок перед подпиранием, а в неудовлетворительном состоянии перед продолжением упакуйте/замените/отремонтируйте.

    Створчатые окна

    Створчатые оконные наличники старого типа располагаются позади кирпичной кладки в среднем на 100 мм, поэтому они имеют разную внутреннюю и внешнюю высоту перемычек или нижние арки кирпичной кладки, что является еще одним веским основанием для крепления снаружи и подпирать внутренне.

    Стандартная высота перемычки для оконных и дверных проемов от уровня существующего чистого пола составляет от 2100 мм до 2200 мм. Существует множество вариантов установки перемычек из-за разной глубины и разнообразия перемычек, существующих высот потолка (обычно 2,3–3,2 м), а также вариаций профиля и разнообразия/комбинации используемых материалов.

    Установка перемычек под несущие балки перекрытия

    Для подавляющего большинства тяжелых и коробчатых перемычек требуется удаление всей внутренней кладки ниже 2.Высота потолочных балок 3–2,4 м для правильной установки и крепления перемычек.

    Там, где перемычки меньшей глубины не плотно прилегают к нижней стороне балок при более высоких существующих потолках; используйте подпорки с выступами под отдельно закрепленными балками Acrow для поддержки каменной кладки и сохранения существующих сводов/карнизов, когда это необходимо.

    Чтобы обеспечить лучший доступ к внутренним работам, закрепите балки внутри на расстоянии не более 400 мм от стены обычным способом и удалите кладку из-под балок, чтобы перемычку можно было установить с соответствующей подкладкой без блокировка стоек в непосредственной рабочей зоне, кладка новой кладки от верха вновь установленной перемычки до низа балок; упакованный в сухом виде и/или со сланцем после отверждения.

    Установка перемычек под ненесущие балки перекрытия

    Кирпичная скоба снаружи для превосходного доступа к внешнему фитингу.

    СТАЛЬНЫЕ БАЛКИ

    Длина проема и вес груза будут определять размер, толщину, разновидность и глубину стали и всегда должны рассчитываться компетентным инженером-строителем для соответствия со строительными регистрами и для юридических целей, страхования гражданской ответственности и возмещения убытков.

    Внутри меньших проемов на сплошных/полых стенах толщиной 9–13 дюймов следует использовать два отдельных стальных листа, при этом стальные листы могут устанавливаться с любой стороны проема, что позволяет безопасно выполнять проект как две отдельные задачи.

     Внутри сплошных стен создайте карманы с обеих сторон и оставьте достаточное количество кирпичной кладки внутри второй стороны, чтобы обеспечить поддержку до установки первой стали. Как только первая сталь установлена, оставшуюся кладку можно снять, чтобы установить вторую сталь.

    Выбор правильных методов для проекта зависит от;

    а, длина предполагаемого проема и то, остаются ли раскрытия ни одного, одной или обеих сторон проема во время выполнения задачи.

    b, материал и вес стены и других несущих нагрузок.

    c, Глубина и направление существующих балок пола.

    d Общая толщина стенки и/или размер полости.

    e, Внутренняя отделка и качество стены выше. Примеры; гипсовая отделка, сухая облицовка, оштукатуренная известковым раствором или голая кладка.

    f, Длина, глубина и конечная высота стали по сравнению с существующей высотой балки/пола.

    g, Пространство для установки, необходимое для безопасной установки постоянной опоры без опасной перегрузки оборудования.

    h, Размер и материал подшипников, т.е. бетонные блоки или инженерный кирпич и конструкция стали i.е. Стойки ворот или коробчатая стальная окантовка.

    i, Качество существующей конструкции, история предыдущих работ и состояние площадки.

     –

    Когда указаны стали, они обычно предназначены для больших проемов и/или для поддержки более высоких нагрузок, когда нет точки нагрузки и где поддерживается вся конструкция выше, включая пол, крышу, динамическую, статическую и динамическую нагрузок, что является хорошим признаком того, что крепления гребневых стоек с более низкой безопасной рабочей нагрузкой сами по себе не подходят для обеспечения достаточного доступа к фитингу и/или для правильной поддержки нагрузки.

    –

    Форум по временным работам Описание насадки с зубчатой ​​опорой В составе набора инструментов для временных работ 2017 г., часть 10

    Стальные пластины (прибл. стальная опора («Acrow»). Плиты можно врезать в растворный шов над новой перемычкой. Они будут располагаться относительно близко друг к другу (около 750 мм) и опираться на кирпичную кладку, выступающую между ними. Обычно они могут выдерживать нагрузку около 350 кг (поскольку приложенная нагрузка эксцентрична по отношению к опоре) и обычно используются для проемов шириной до 3 м и высотой менее 3 м.Если отверстие должно быть сформировано в толстой стене или отверстие широкое, то потребуется разработанная схема иглопробивания. Иглы должны быть расположены на расстоянии не более 1 м друг от друга, и должна быть рассчитана нагрузка на каждую иглу.

    Подкладочные камни и инженерные кирпичи

    Либо установите указанные подкладные камни после того, как сталь находится в конечном положении, подпирая сталь, либо, предпочтительно, чтобы учесть время отверждения раствора, подгоните день/с перед вставкой сталей; использование быстросхватывающейся цементной смеси также может быть более предпочтительным в небольших требуемых количествах.

     –

    После того, как стали правильно установлены и упакованы, а раствор затвердел, удалите оставшуюся часть отверстия на всю глубину.

    Оценка риска показала, что самая безопасная процедура — удалить только достаточное количество кирпичной кладки, чтобы можно было установить постоянную опору. Если не позволяют условия площадки и конструкции, проем не следует удалять на всю глубину, чтобы получить правильный доступ для установки механического подъемного оборудования, поскольку это увеличивает риск большего обрушения из-за того, что каменная кладка имеет большую пустоту для падения, а также создает более высокий уровень. риск случайных ударов и удаления полностью загруженных опор во время сноса, и его следует избегать любой ценой, как видно из недавнего вирусного видео обрушения в Facebook в январе 2020 года.

    Телескопическое подъемное оборудование при использовании снаружи подходит только тогда, когда это позволяет конструкция лесов.

    Высота верха доски лесов рекомендуется располагаться заподлицо и находиться в пределах 1100–1400 мм от уровня внутреннего чистового пола при типичной существующей высоте потолка 2,4 м, что позволяет устанавливать на удобной высоте талии для рабочей силы, устанавливая необходимые поручни при работе. на лесах после того, как сталь находится на борту и находится в положении для монтажа.

    Несущие стены;

    Установка стали/с под несущими балками и создание перемычки 200-300 мм между высотой балки и новым проемом;

    Эта установка является самым простым и дешевым решением для сквозного расширения; в среднем 400 фунтов стерлингов за погонный метр по стране.

    Подоприте нижнюю часть существующих балок до достаточного основания и расположите на расстоянии 400 мм от стены, чтобы обеспечить достаточное рабочее пространство/доступ для кладки и удаления старой/существующей перемычки.

    Там, где это возможно, система безопасности Brick Brace устанавливается снаружи и используется для фиксации внешней обшивки, которая, в свою очередь, стабилизирует конструкцию, поддерживает всю кирпичную кладку и снижает вес груза, а также обеспечивает более безопасное рабочее пространство, поскольку меньше мешающих опор, если таковые требуются, в зависимости от размера проема.

    Установка стальных балок на той же высоте, что и существующие несущие балки перекрытия, для снятия балки над проемом

    Эта установка далеко не проста, более трудна и требует много времени; в среднем 700 фунтов стерлингов за погонный метр плюс дополнительные затраты на «исправление» / ремонтные работы.

    Нижняя сторона стальных балок устанавливается на том же уровне, что и нижняя сторона балок перекрытия 1 st , и вставляется в стальную стенку, которая заранее подготовлена ​​и измерена с закрепленными на болтах брусьями, вставленными в стенку и правильно позиционированные вешалки на балках, что предотвращает довольно неприятное и тесное рабочее пространство при последующей установке и позволяет правильно установить крылья вешалок поверх стали.

    Балки 1-го этажа должны быть подперты снизу до уровня земли и аккуратно обрезаны снизу, чтобы соответствовать подвескам, кирпичная скоба устанавливается снаружи, поскольку стальные балки могут быть установлены только с внешней стороны.T Метод подпорок и игл следует использовать для внутренней и внешней поддержки, так как сталь в большинстве случаев будет располагаться выше, чем законченный 1 st уровень пола в большинстве проемов большего размера, и поскольку потребуется ремонт в помещениях выше на уровне плинтуса.

    Дополнительная опция

    Приведенная ниже опция увеличит затраты на инженеров-строителей и изготовление, однако сведет к минимуму риск обрушения во время выполнения задачи и безопасно уменьшит внутренние повреждения стен пола и надежно сведет к минимуму трудозатраты и временные затраты.

    Решить проблемы внутренних повреждений 1-го этажа на этапе проектирования и изготовления путем изготовления нижней плиты, приваренной к PFC, с дополнительными приваренными косынками на расстоянии 600 мм от центра, которые поддерживают существующие балки пола. Этот вариант доступен только в том случае, если размер проема является подходящим, а также при правильном проектировании и расчете компетентным инженером-строителем.

    Ненесущие балки

    (Балки, идущие параллельно стене, сталь/балка, трудоемкая установка, скрытая в потолочном пространстве)

    ; в среднем 800 фунтов стерлингов за погонный метр по всей стране и может утроиться в цене, если он выполнен в виде коробчатой ​​рамы.

    Существующие внутренние балки перекрытия подпираются снизу, а кирпичная скоба устанавливается снаружи, если это возможно, поскольку стальные конструкции можно устанавливать только с внешней стороны. Этот метод также подходит только тогда, когда глубина стальной балки такая же или меньше существующей глубины балки; там, где предлагаемая сталь глубже, чем существующие балки, следует использовать метод подпорок и игл, поскольку сталь будет располагаться выше уровня пола 1 st , а ремонт в помещениях выше требуется на уровне плинтуса.Подпирание спицами снаружи и использование подошвы под иглами поверх существующих балок пола внутри с балками, подпираемыми снизу на уровне земли, с использованием внешней кирпичной скобы, которая стабилизирует боковую прочность, на которую полагаются все существующие методы распорки для правильной работы.

      Если толщина стали больше, чем высота балки; Иглы устанавливаются через обе обшивки стены, при этом внешняя сторона опирается на твердую плотную землю, а не на подвесной пол из блоков и балок, как это часто бывает, снимите блоки и опору с земли на подходящей подошве.Внутренняя сторона иглы отделяется от существующего первого этажа с помощью распределительной пластины, а затем подпирается с нижней стороны потолка первого этажа вниз до прочного основания, которое может безопасно выдерживать нагрузку.

    Более знающий архитектор обсудит варианты с клиентом до проектирования и предложит наиболее подходящий метод для решения задачи в рамках спецификаций чертежей, и решение клиента не зависит от того, какой метод используется в качестве безопасность так часто ставится под угрозу на этом этапе.

    При установке металлоконструкций длиной более 4500 мм и наличии существующих балок, расположенных параллельно задней стене, ниже приведены только 2 варианта, которые должны быть доступны клиенту при использовании традиционного распорного оборудования;

    1, Помещения первого этажа не повреждены = перемычка в пробке пристройки.

    2,, Без переборки при выбивании надстройки = Метод подпорок и игл и повреждение стен 1-го этажа.

    Если для проекта назначено более одного подрядчика и на этапе калькуляции/оценки, а местный клиент настаивает на том, чтобы в комнатах выше не было отверстий для игл, убедитесь, что клиент полностью понимает свои собственные юридические обязанности, также добавьте в контракт, в котором вы, как строитель, отказываетесь от ответственности, а клиент/владелец берет на себя полную ответственность за использование менее подходящего оборудования, поскольку временные работы являются единственным сектором строительной отрасли, который позволяет затратам ставить под угрозу безопасность, хотя это один из самых опасных и сложных задач.

    Когда для всего проекта назначается только один подрядчик, вся юридическая ответственность лежит на подрядчике, а не на местном заказчике, поэтому окончательное решение остается за подрядчиком.

    A

    A

    Жертвенный кирпич Brace Bracket

    , установленные снаружи и предназначены для поддержки внутренней кожи при примерных сталях на том же уровне, что и существующая высота балки, которая проходит параллельно стене, в пределах 9-дюймовых сплошных или полых стен, предотвращая переворот и ненужный ремонт в готовых спальнях / ванных комнатах наверху.

    При необходимости; установите систему безопасности Brick Brace по всей длине предлагаемого проема на внешней кирпичной стене.

    Установка реквизита и игл в комнатах, примыкающих к готовой комнате/комнатам.

    Создайте 450-миллиметровые карманы через обе обшивки стены (на расстоянии 2 кирпича друг от друга) с помощью метода попадания и промаха, как показано на виде А на рисунке выше. Перед фиксацией кронштейнов проверьте состояние и пригодность балок, а также проверьте наличие кабелей, труб и всех других фитингов.

    После тщательного осмотра завинтите жертвенные скобы в их постоянное положение на расстоянии не более 900 мм от центра, обеспечив плотную и плотную посадку. Затем оставшуюся кладку можно удалить, чтобы она соответствовала стали.

    Кронштейн для распорки жертвенного кирпича можно использовать только в том случае, если стены выше в хорошем состоянии, без признаков движения или трещин. Балки перекрытия 1  st  требуют подпирания снизу в обычном порядке на расстоянии 1 200 мм от центра, как показано на рисунке выше.

    Обратите внимание;

    Кронштейны SBB можно получить, только связавшись с нами напрямую и предоставив нам информацию, необходимую для обеспечения пригодности проекта.



    Дополнительная опция B

    Уменьшите риск нестабильности оставшейся конструкции, используя алмазное сверло для создания чистых, легко заполняемых отверстий, используйте иглы меньшего размера для уменьшения внутреннего 1 st пола повреждение стены, где это возможно, и с гораздо лучшим доступом к фитингу и более высокой безопасной рабочей нагрузкой / коэффициентом безопасности любого чрезмерно вытянутого неправильно используемого крепления с язычком.

    Меньшие 40-миллиметровые цельные стальные иглы также могут быть тщательно измерены, отмечены и просверлены в существующих перегородках 1-го этажа, где перегородки опираются снизу на соответствующий уровень земли, устраняя внутренние помехи.

    Обратите внимание;

    Это руководство предназначено для повышения осведомленности о безопасности и демонстрации того, что каждый проект уникален, с указанием дополнительных вариантов, когда существующее оборудование может быть опасно использовано не по назначению для выполнения задачи.

    Не пытайтесь вносить изменения в условиях сильного дождя, порывов ветра или ветра из-за дополнительных и неизвестных динамических нагрузок, которые могут возникнуть.

    –

    Не оставляйте без присмотра или на ночь без присмотра или на ночь без концентрической подпорки эксцентрически загруженную опору или проем в кирпичной кладке, так как оба метода предназначены для доступа во время выполнения задачи и не заменяют правильно используемую опору Acrow, когда она остается без присмотра. Из-за динамических, статических и неизвестных дополнительных динамических нагрузок оставляйте достаточное количество кирпичной кладки на месте или клиньте, подпирайте, уплотняйте насухо или стройте в достаточном количестве точек внутри нового проема в конце рабочего дня, когда постоянная опора не установлена.

    Как и в случае любого проекта в строительной отрасли, юридическая обязанность компетентного лица, отвечающего за рабочую силу, состоит в том, чтобы спланировать и подготовить правильную процедуру и последовательность работ, наиболее подходящие для условий площадки, и выполнить проект. с достаточными предосторожностями, чтобы снизить риск человеческой ошибки и несчастных случаев.

    На сектор реконструкции и малых бытовых проектов приходится более 40% ежегодных несчастных случаев, травм и смертельных случаев во всей британской строительной отрасли.

     Из-за невероятного количества вариантов задач мы рекомендуем руководство компетентного и знающего инженера-строителя, который специализируется на временных работах, когда есть какие-либо сомнения, поскольку исправление даже самых незначительных ошибок может быть опасным. , занимает много времени и очень дорого.



    —-

    Основной причиной обрушения является перегрузка из-за недооценки веса груза и снятия со стены крепления шпунтовых стоек во избежание повреждения стены 1-го этажа и/или попытки получить больший монтажный/рабочий доступ , так как чрезмерное выдвижение эксцентрично нагруженной опоры Acrow сильно влияет на безопасную рабочую нагрузку.

    При максимальном эксцентриситете 215 мм стойка Acrow n находится на расстоянии 50 мм от стены единая каменная кладка.

    При оснащении Strongboy или любым другим продуктом аналогичной конструкции безопасная рабочая нагрузка Acrow Prop снижается не менее чем на 90%, с 3400 кг до максимальных 340 кг и даже может снизиться до 0 кг, что зависит от размер и рабочая высота стойки Acrow, насколько вертикально, насколько плотно она установлена ​​и насколько далеко стойка Acrow расположена от центра стены.

    Без какого-либо предупреждения Strongboy опасно неправильно использует опору Acrow из-за серьезного эксцентриситета груза и из-за того, что перемычка Strongboy меняет направление нагрузки на сторону внутренней трубы опор Acrow который предназначен только для вертикальных нагрузок от верхней пластины до нижней пластины.

    Винт Acrow с эксцентричной нагрузкой изгибается и теряет высоту при перегрузке или чрезмерной затяжке, что является юридической обязанностью пользователя не перегружать и работать с винтом Acrow, оснащенным Strongboy, безопасным и профессиональным образом, даже если никакого предупреждения об этом нет.

    Точка нагрузки

    Какая кладка требует поддержки?

    Угол 45 градусов при работе с полускрепленными блоками, угол 35 градусов при скреплении подложек и угол 25 градусов при фламандской или английской связке с обоих концов проема, вверх через постельные и перфорированные швы, продолжающиеся до центрального перпендикулярного соединения, где встречаются оба угла, находится точка нагрузки.

      Когда в существующей стене сделан проем и точка нагрузки не повреждена, треугольник кирпичной кладки над проемом является единственной кладкой, которая может обрушиться, поэтому это единственная кладка, требующая временной поддержки.


    Этот небольшой треугольник каменной кладки — это то, для чего были разработаны стойки Strongboy, когда они установлены на расстоянии 900 мм друг от друга и используются в пределах 215 мм эксцентриситета на максимальной высоте трех метров при использовании на опоре Acrow третьего размера.

    При больших проемах в типичном двухэтажном жилом доме и отсутствии какой-либо из 3 точек треугольника этот закон меняется, и весь вес верхнего этажа будет опираться на длина проема (включая нагрузки на крышу, когда они применяются) из-за того, что кладка выше не является безопасным изгибом.

    Эта кладка и дополнительные нагрузки в большинстве случаев могут весить до 10 раз больше, чем просто меньший треугольник, и именно поэтому Strongboy так легко перегружаются при более широких проемах.

    Установите распорку для кирпича, чтобы восстановить точку нагрузки, как показано на рисунке ниже, чтобы безопасно снизить вес груза обратно на небольшой треугольник каменной кладки и свести к минимуму количество препятствий, необходимых Strongboy без опасной перегрузки оборудования.

    (Сценарий C ниже показывает систему безопасности кирпичных растяжек, используемую в смеси известкового раствора)

    мелкие и крупные обрушения во время переделки кладки.
    (Пожалуйста, ознакомьтесь с нашей диаграммой веса кирпичной кладки для получения дополнительных рекомендаций).

    Из-за тридцати лет вводящих в заблуждение инструкций и неадекватных предупреждений Strongboy ложно облегчил сложную задачу и увеличил риск пользователя перегрузить конструкцию, а также скрыл истинный уровень знаний, необходимых для выполнения кладка переделки правильно.

    Часть два

    Максимально безопасные рабочие нагрузки

    (SWL)

    a Polumb & Conceptiant Loaded Make Concept на ось (несущая нагрузка от передней пластины до опорной плиты), 3400 кг.

    Стойка Acrow, используемая в методе стойки и иглы и обеспечивающая максимальный эксцентриситет 25 мм от центральной линии Acrow до центра иглы,  1700 кг.



    Ближе всего к безумию выполнение задач, требующих более длинных и широких сталей с приваренными верхней/нижней пластинами для более широких полостей, и при этом используется только устаревший Strongboy, поскольку безопасная рабочая нагрузка серьезно снижается еще дальше от стены, чтобы получить больше места для установки.

    Мы не одобряем неправильное использование какого-либо временного вспомогательного оборудования для каменной кладки, однако, поскольку это делается ежедневно по всей Великобритании и после обучающих видеороликов на YouTube так называемыми профессионалами, мы настоятельно рекомендуем укреплять кладку. заранее в качестве ремня безопасности, чтобы снизить повышенный риск обрушения, и , чтобы предотвратить такие же ненужные повторяющиеся несчастные случаи.

    Любой, включая архитектора, инженера-строителя, координатора временных работ или строителя, который предполагает эксцентричное опирание на 100 мм конца гибкого шпунта, может безопасно удерживать 340 кг каменной кладки на лицевой стороне пустотелой стены без также крепление каменной кладки недостаточно хорошо осведомлено для проектирования временных опорных работ.

    Чтобы угодить клиенту, у архитектора есть свобода творчества, чтобы спроектировать и нарисовать любой новый размер проема, который он пожелает, в существующей кладке с помощью нескольких линий и резины, не заботясь о том, как это делается в реальной жизни.

    Инженер-строитель может предоставить метод использования устаревшего Strongboy, который может сэкономить время за счет сокращения углов, но также ставит под угрозу безопасность строителя, коллег по работе и клиентов, поскольку этот метод не позволяет правильно подгонка рабочего доступа без опасной перегрузки конструкции выше.

    Исходя из этого предполагаемого, общего и устаревшего расчета, строитель покупает/берет напрокат Strongboy, которые поставляются без каких-либо указаний и продаются подавляющим большинством розничных продавцов с ограниченными знаниями о переделках каменной кладки, и когда очевидные несчастные случаи с перегрузкой продолжают происходить снова, только строитель виноват и оштрафован или в худшем случае заключен в тюрьму за корпоративное непредумышленное убийство, когда обрушение приводит к гибели людей.

     Чтобы выдерживать максимальную безопасную рабочую нагрузку в 340 кг, язык Strongboy должен полностью проникать во внутреннюю кожу при поддержке стенки полости, как показано на рисунке ниже .

    Когда опора Acrow снимается со стены, чтобы избежать внутренних повреждений стены или получить больше подходящего рабочего пространства, безопасная рабочая нагрузка уменьшается до неизвестной величины.

    Как показано на рисунке выше; f или перегородка Strongboy, чтобы не загораживать монтажное пространство t шпунт должен быть установлен не менее чем на 215 мм (три ряда кирпичей) выше предполагаемой высоты готовой перемычки, и любая кладка ниже шпунта не должна надежно поддерживаться.

    Язычок Strongboy предназначен для поддержки двух обшивок и слишком длинный, чтобы поддерживать только внешнюю обшивку стены полости, когда внутренняя обшивка каменной кладки препятствует правильному использованию, безопасная рабочая нагрузка значительно уменьшается до неизвестного количества, и его следует избегать, поскольку теперь доступны более безопасные варианты.

    Вводящая в заблуждение теория, лежащая в основе Strongboy, заключается в использовании меньшего количества опор Acrow и уменьшении повреждения каменной кладки, и продается таким образом, что, конечно, не тот случай, когда максимальная безопасная рабочая нагрузка составляет лишь небольшую часть (1 /5) правильного метода распорки и прошивания и при сохранении безопасной рабочей нагрузки в 340 кг отверстие с обеих сторон стенки полости или 9-дюймовой стены фактически больше, чем установка иглы, и требуется по крайней мере в пять раз больше отверстий для установки, чем одна игла с безопасной рабочей нагрузкой 1700 кг.

     –

     –

    Полный поворот регулируемого хомута на 360 градусов увеличивает рабочую высоту стойки Acrow на 8 мм, поддомкрачивание или чрезмерная затяжка могут привести к опасной перегрузке стойки Acrow, особенно при эксцентричной установке с помощью Strongboy на расстоянии от каменной кладки. к твердому основанию не изменится, только опора Acrow или Strongboy будет отклоняться или искажаться.

    Как показано на графике ниже, безопасная рабочая нагрузка стойки Acrow снижается, когда внутренняя труба стойки Acrow поднимается над внешней трубой, убедитесь, что используется стойка Acrow правильного размера, наиболее подходящая для высоты задачи.

    Чтобы снизить риск искривления внутренней трубы стойки Acrow, она не должна выходить из внешней трубы более чем на 50 % при эксцентричной установке стойки.

    Перегруженный Strongboy полагается исключительно на боковую прочность кладки, чтобы избежать серьезного обрушения, поэтому Brick Brace также следует использовать для укрепления кладки при подпирании, особенно в кладке из известкового раствора из-за ее меньшей прочности.

    При работе с несущими стенами, отвесные и концентрически нагруженные подпорки Acrow всегда должны использоваться для поддержки стропил крыши, балок и балок по отдельности из-за различных динамических/статических нагрузок, которые они могут нести.Проверьте состояние балок и балок перед подпиранием, если в неудовлетворительном состоянии замените или отремонтируйте, прежде чем продолжить.

    Не пытайтесь выполнять внешние изменения кладки в условиях повышенной влажности, порывов ветра или ветра из-за неизвестных и дополнительных динамических нагрузок.

    Чтобы уменьшить динамические нагрузки при установке постоянной опоры в активном жилом помещении, убедитесь, что указанные выше помещения освобождены и заперты/закрыты.

    Уважайте свои юридические обязанности и уважайте благополучие окружающих вас людей.

    ЧАСТЬ ТРЕТЬЯ

    В НОЯБРЕ 2015 ГОДА ИЗМЕНИЛИСЬ ИНСТРУКЦИИ STRONGBOY

    А теперь начнем с;

    Прежде чем использовать какую-либо кладочную опору Strongboy, вы должны убедиться, что этот метод подходит для выполнения предполагаемых работ.

    ДВА РАЗДЕЛА СТАРОЙ ИНСТРУКЦИИ

    1

    (Правильно)

    На нормальных стенках полости максимальное расстояние от центральной линии. 9″ дюймов) или используя переднюю кромку пластины молотка в качестве ориентира, отмерьте 150 мм до центра полости.См. рисунок ниже.

    2

    (Вводит в заблуждение)

    Для более широкого отверстия на устойчивых стенах Strongboy’s следует располагать на расстоянии не более 900 мм друг от друга.

    Две разделы совпадающих новых инструкций STRICBOY

    (Обновлено ноябрь 2015 г.)

    1

    (правильный)

    Расстояние между репортами должно быть рассчитано оценка нагрузки.Всегда используйте правильное количество Стронгбоев для работы.

    Strongboy можно использовать на стенах с одинарной или двойной обшивкой, где каждая створка имеет толщину до 4 ½” (112 мм). Если двойная кожа, максимальная полость составляет 2 дюйма (50 мм).

    2

    (Вводит в заблуждение)

     Убедитесь, что лезвие Strongboy полностью поддерживает вторую кожу.

    Вводящие в заблуждение инструкции Strongboy увеличивают риск пользователя перегрузить оборудование и недооценить вес груза, требующего поддержки, а также подавляют истинный уровень знаний, необходимый для безопасного решать множество различных задач по переделке каменной кладки.

    Примеры

    A

    9 «Кирпичная кладка может весить более 600 кг на квадратный метр, (120 кирпича плюс раствор), который потребуется как минимум пять сильных средств на один из линейных метров (при 167 мм ) на большем проеме типичного двухэтажного жилого дома, который может весить 1440 кг на погонный метр без нагрузки на крышу, что делает использование Strongboy непригодным для конкретной задачи.

    B

    Strongboy был разработан в середине 1980-х годов, когда типичный размер полости составлял всего 50 мм, но из-за изменений в конструкции полость теперь удвоилась до 100 мм и даже до 150 мм при новых свойствах, с открытым спланировать жилое помещение, увеличив размеры проема в типичной жилой пристройке.

    При выполнении задач, требующих более длинных и широких стальных пластин с приваренными верхней/нижней пластинами для больших полостей, и все еще с использованием только Strongboy, возникает больше проблем с перегрузкой из-за чрезмерного выступания из стены.

    C

    Новые инструкции (обновленные в ноябре 2015 г.) странным образом предполагают, что подпирание 9-дюймовой стены старого типа с эксцентриситетом более 390 мм от центральной линии стены до центральной линии опоры Acrow допустимо даже когда безопасная рабочая нагрузка снижается до неизвестного значения и когда, чтобы избежать обрушения, Стронгбой полностью зависит от непредсказуемой и неизвестной поперечной прочности более слабой кладки из известкового раствора.

    D

    В новых инструкциях не упоминается максимальный эксцентриситет 215 мм. Все измерения проводятся с конца сгибаемого и увеличенного язычка. «Если» это был правильный метод измерения внецентренных нагрузок, то на самом деле безопаснее поддерживать стенку с полостью 100 мм, что не разрешено, чем поддерживать стенку с полостью 50 мм, которая разрешена. , так как расстояние от центральной линии стойки Acrow до центральной линии стены меньше на 25 мм эксцентриситета.

    E

    Для большинства задач требуется гораздо больше подходящего рабочего пространства, чем может предоставить Strongboy, при сохранении максимальной безопасной рабочей нагрузки в 340 кг и без опасного удаления отверстия до полного готового уровня без постоянной поддержки. устанавливается, так как это увеличивает риск обрушения из-за случайного удаления загруженных подпорок Acrow во время сноса каменной кладки. Чтобы снизить риск мелкого и крупного обрушения, следует аккуратно удалить лишь несколько рядов кладки, чтобы обеспечить безопасную установку постоянной опоры.Как только постоянная опора находится в окончательном положении и отверждена, остальную часть отверстия можно удалить до необходимой глубины.

    Изменение правил и инструкций продукта не может быть законным, если они опасно снижают SWL до неизвестного значения и одобряют дальнейшее неправильное использование, которое создает более высокий риск краха.

    В связи с истечением срока действия патента в настоящее время насчитывается около 15 компаний и индивидуальных предпринимателей, которые продают продукты, аналогичные разработанным как «Стронгбой», причем большинство из них продается без надлежащего уровня испытаний или письменных инструкций, которые обязаны соблюдать правила предоставления и использования рабочего оборудования, и тем не менее H.SE ничего не делает по этому поводу из-за своей неспособности решать проблемы, не принимая на себя ответственность за ошибку, которую они помогли создать из-за того, что более тридцати лет допускали вводящие в заблуждение инструкции и принимали результаты испытаний, которые не отражают условий на месте, как это ясно видно. на рекламируемом тестовом чертеже ниже.

    Список новых компаний и индивидуальных предпринимателей, которые производят копии, будет продолжать расти, и качество будет принесено в жертву, чтобы стать наименее дорогим, если не требуются правильные инструкции по использованию или надлежащие испытания винтов Acrow, а также когда H.SE не решает проблему безопасным и правильным образом.

    Благодаря нашим собственным профессиональным исследованиям мы обнаружили, что никакое временное вспомогательное оборудование для каменной кладки не является безопасным в использовании, если оно не снабжено письменными инструкциями и правильной процедурой, поскольку это уменьшает предположения о правильном использовании, и потому что мы не хотим, чтобы кто-либо неправильно использовал наши продукты мы предоставляем полные инструкции и рекомендации с каждым продуктом, который мы продаем.

    ЧАСТЬ ЧЕТВЕРТАЯ

    C.Р.О.С.С.

    Информационный бюллетень за 2008 г.

    Конфиденциальный отчет о безопасности конструкций.

    При выполнении временных проколов и распорок одним из наиболее важных аспектов является обеспечение того, чтобы распорки были концентрически нагружены и вертикальны.

    Использование стального кронштейна на верхней части стойки с минимальным эксцентриситетом 200 мм не кажется такой уж хорошей идеей?

    Интересно, что такой продукт существует и оказался очень популярным среди строителей, которые видят преимущество в подпирании только одной стороны стены.

    Стойка продается и сдается в аренду у строителей с минимальными инструкциями по технике безопасности и потенциально небезопасна из-за изгибающих моментов, создаваемых этим продуктом в стойках Acrow, предназначенных только для осевого сжатия. Любое устройство, которое изменяет поведение опор путем введения изгибающих моментов, потенциально опасно.

    Другой репортер столкнулся с их использованием, и, по его мнению, их следует использовать только в случае ограниченных проемов, когда кладка может выгибаться, оставляя только небольшой треугольник кладки под аркой, которая может потенциально оторваться.

    Все они предназначены только для легкого использования и ни в коем случае не для тяжелого крепления. Репортер считает, что производители и, возможно, прокатные компании поступили бы небрежно, если бы не предоставили некоторые рекомендации по использованию таких опорных пластин.

    Другой репортер часто видел, как строители использовали стойки с консольными головными пластинами, из-за которых опорные стойки изгибались. Несколько лет назад он сфотографировал набор таких реквизитов, которые имели очень заметные изгибы.Вышеупомянутая стена обрушилась, что привело к повреждению здания и предъявлению к застройщику существенного иска. Репортер обычно советует строителям не использовать такие наголовники.

    Правильная опора имеет важное значение, а временные сбои в работе часто возникают на стройплощадке. Похоже, что этот тип реквизита следует использовать только в определенных обстоятельствах с низким уровнем риска.

    9

    Структурные инженеры Cambridge Ltd

    (взято с их сайта)

    Временная поддержка

    Это одна из самых сложных частей нашей работы, как одно из самых опасных времен в строительство или перестройка здания — это когда работы продолжаются.
    Как инженеры-консультанты, наша задача обычно заключается в проектировании постоянных частей конструкции, а в традиционной контрактной модели подрядчик несет ответственность за проектирование и выполнение Временных работ. Таким образом, добросовестный подрядчик нанял бы своего собственного консультанта, чтобы предоставить ему необходимый проект.
    Строительные инспекторы также несут ответственность только за обеспечение того, чтобы постоянные работы проводились в соответствии со спецификацией, поэтому, если временные работы не представляют непосредственной опасности для жизни и здоровья, они не уполномочены применять конкретный метод.
    Несущие стены
    К сожалению, в домашних проектах строители слишком часто неопытны или не знают правильных методов возведения несущих стен и других частей здания. Я часто ужасаюсь, когда посещаю место, где вижу заднюю стену дома, выбитую для установки перемычки, без подпорок, поддерживающих кладку, но с большим количеством подпорок Acrow под первым этажом. Поскольку на стену приходится большая часть нагрузки, это явно неправильно!
    Часто приводится аргумент, что стена каким-то образом «выгибается» над проемом, а в некоторых случаях, с меньшими проемами, так и происходит.Однако, поскольку текущие проекты требуют все большей ширины проема, возможность создания арки исключается из-за отсутствия ограничивающих стен с обеих сторон и эффекта оконных проемов на верхнем этаже.
    Таким образом, если подпорки размещаются только под первым этажом, стена может опираться только на концы балок перекрытия. На практике у большинства балок над ними есть зазор из-за усадки по мере высыхания древесины, поэтому пол либо поднимается, либо нагрузка передается на плинтус.В старых домах они крепятся к стене с помощью обрезанных гвоздей каждые 18 дюймов или около того; в новых домах они могут быть привинчены или приклеены «без гвоздей». Поскольку кирпичная кладка толщиной 9 дюймов весит более тонны на метр прогона, это никак не может считаться безопасным!
    Игольчатые балки и подпорки
    «Хрестоматийный» метод поддержки стены заключается в пробивке отверстий в стене через каждые 90–120 см и вставке игольчатых балок через стену. Концы игл подпирают, оставляя внизу рабочее пространство для вставки перемычки.Это надежно и прочно, однако частым возражением против этого метода является разрушение помещений наверху (одна из которых неизбежно является оборудованной ванной!) и необходимость впоследствии ремонтировать дыры. Однако этот метод должен быть предпочтительным для большинства проектов.

    Головы Strongboy
    Обычно в небольших проектах используются головы Strongboy. Это изготовленные стальные фитинги, которые надеваются на верхнюю пластину винта Acrow, образуя выступающее лопатообразное лезвие.Он вставляется в прорезь, вырезанную в стыке постели каменной стены, так что стена может поддерживаться, в то время как опора не обязательно должна находиться непосредственно под стеной.
    Удобство этого метода неоспоримо, но из-за ограниченной нагрузочной способности этих устройств их безопасность слишком часто переоценивается или принимается как должное. Заявленная производителем грузоподъемность составляет 340 кг, что соответствует примерно одному квадратному метру кирпично-блочной пустотелой стены. Это означает, что вам потребуются опоры через каждые 450 мм, чтобы избежать перегрузки головок Strongboy.Для прочной 9-дюймовой кирпичной кладки опоры должны практически соприкасаться друг с другом!
    На практике опоры обычно располагаются с интервалом в один метр, а опоры перегружены, что приводит к растрескиванию поддерживаемой стены и изгибу лопастей головок Strongboy. Я столкнулся с несколькими случаями, когда невольные строители нанесли значительный ущерб, используя этот метод, и я считаю, что при их покупке или аренде предоставляется недостаточная информация об их надлежащем использовании.

    —–

    ЧАСТЬ ПЯТАЯ

    НАПРАВЛЯЮЩАЯ СТОЙКИ ACROW

    размер № 3 уменьшается примерно до 600 кг, когда регулируемая рабочая высота полностью поднята на четыре метра.

    При высоте от 2,2 до 3 метров стойка Acrow размера 3 (фиолетовая) имеет гораздо большую безопасную рабочую нагрузку, чем стойка Acrow размера 1 или 2 (красная и зеленая), обязательно используйте опора Acrow правильного размера для поставленной задачи.

    Максимальная безопасная рабочая высота Strongboy составляет три метра от постоянного прочного основания.

    Не следует использовать реквизиты Acrow, имеющие любой из следующих дефектов;

    Трубка с изгибом, трубка с более чем поверхностной коррозией, опора с погнутой головкой или опорной плитой, неправильный или поврежденный штифт или штифт, неправильно прикрепленный к опоре с помощью правильной цепи или проволоки.

    Установите стойки вертикально, чтобы они могли выдержать указанную нагрузку. Стойки никогда не должны использоваться более чем на 50 мм от истинной вертикали на каждые 1,8 м высоты, так как это сильно снижает S.W.L.

    Убедитесь, что основание стойки опирается непосредственно на поверхность и что поверхность способна выдержать вес, который будет на нее возложен. Привинтите подпорки к поверхностям и распоркам, где это возможно, чтобы снизить риск обрушения из-за случайного скольжения, ударов и движения.

    Вильчатые головки для крепления стоек следует использовать для уменьшения эксцентричных нагрузок и обеспечения максимальной безопасной рабочей нагрузки при использовании игл.

    Кладка на известковом растворе действует иначе, чем кладка на цементном растворе во время переделки, поэтому Кирпичная распорка также должна использоваться, когда это возможно, для подпирания кладки из известкового раствора.

    Часть шесть

    Новый Exhipboy инструкции, но все еще не одно упоминание о нагрузочном точке

    , взятые из веб-сайта Shiblyboy Ltd
    (Обновлено Nov ‘2015)
    Прежде чем использовать какую-либо опору для каменной кладки Strongboy, вы должны убедиться, что этот метод подходит для выполнения предполагаемых работ.
    Вы должны правильно определить все нагрузки, которые должны поддерживать Strongboys. Общая нагрузка может быть просто кладкой над проемом, но она также будет включать нагрузки от пола и/или крыши, поддерживаемой стеной. Нагрузка на пол может включать в себя любую тяжелую мебель в комнате наверху, ванную комнату, людей, идущих по опорному полу и т. д. Нагрузка на крышу включает в себя поддерживаемые деревянные/стальные конструкции, черепицу, резервуары для воды, установленные на чердаке, и т.п.
    В каждый момент времени рекомендуется создавать только один единственный проем на любой длине стены.
    Перед выполнением любых работ следует убедиться, что каменная кладка стен и любые балки пола/потолка находятся в хорошем состоянии, поскольку перед изменением или созданием проема могут потребоваться ремонтные работы.
    Стронгбой Масонри не рекомендуется использовать для временной поддержки неустойчивых конструкций.
    Вы должны получить квалифицированную консультацию по проектированию конструкций, если есть какие-либо сомнения относительно состояния конструкции или характера нагрузки, или если подозреваются какие-либо необычные нагрузки.
    !!!ВНИМАНИЕ!!! STRONGBOYS ТЯЖЕЛЫ И МОГУТ ИМЕТЬ ОСТРЫЕ КРАЯ. ПРИ РАБОТЕ ВСЕГДА НАДЕВАЙТЕ ЗАЩИТНЫЕ ПЕРЧАТКИ И ПОДХОДЯЩУЮ ЗАЩИТНУЮ ОДЕЖДУ / ОБУВЬ!
    Инструкции по применению:
    Отметьте на стене правильное положение, в котором должен быть вставлен Strongboy
    Соскребите или отшлифуйте раствор или удалите кирпич перед установкой Strongboy в указанном месте. Всегда следите за тем, чтобы нижняя сторона поддерживаемого кирпича была чистой и ровно ложилась на лезвие Strongboy.
    Strongboy предназначен для использования со стандартными телескопическими винтовыми стойками с головкой 6 x 6 дюймов (150 x 150 мм). Стронгбои не следует использовать на распорках, так как у них головка намного меньше. Стойку следует размещать только на твердой, плоской, уплотненной поверхности, способной выдержать нагрузку. Под каждую опору следует поместить подошву – например, 18” x 9” x 1½” (450 x 225 x 36 мм)
    Держите опору вертикально вертикально одной рукой рядом с местом предполагаемого использования.
    Другой рукой, удерживая поддерживающую перемычку, наклоните переднюю кромку лезвия Strongboy вверх примерно на 30 градусов.
    Опускайте переднюю кромку лезвия Strongboy до тех пор, пока скоба перемычки не окажется напротив вертикальной трубы пластины, а лезвие Strongboy не станет горизонтальным.
    Чтобы проверить правильность фиксации Strongboy, потяните передний край лезвия вниз. Стронгбой не должен двигаться.
    Стронгбой теперь можно маневрировать в правильное положение для использования.
    Вставьте лезвие в пространство для раствора или отверстие для кирпича так, чтобы лезвие было по крайней мере на той же глубине, что и тыльная сторона кирпича на листе стены, который предполагается поддерживать.По возможности Strongboy следует вставлять до тех пор, пока кончик полотна почти не коснется стены.
    Убедившись, что стойка остается полностью вертикальной и отвесной, затягивайте хомут стойки до тех пор, пока Strongboy и стойка не будут полностью зацеплены со стеной и не будут двигаться. Не затягивайте слишком сильно, так как это может привести к искривлению лезвия. Обычно достаточно затяжки рукой. Чрезмерное затягивание может повредить кирпичную кладку, опору и Strongboy, а также может привести к выскальзыванию лезвия из кирпичной кладки.
    Максимальная несущая способность 340 кг на единицу (750 фунтов)
    Максимальная безопасная рабочая высота 3 метра от твердого основания.
    Расстояние между стойками следует рассчитывать исходя из оценки нагрузки, но в любом случае оно не должно превышать 3 фута или 900 мм.
    Всегда проверяйте загрузку и используйте правильное количество Strongboys для работы. Если вы сомневаетесь, вам следует получить компетентную консультацию по проектированию конструкций.
    Если ширина предполагаемого проема превышает 4 м, мы рекомендуем, чтобы стойки были связаны горизонтально и диагонально скреплены вместе с помощью стоек для строительных лесов и фирменных муфт.
    Strongboy можно использовать на стенах с одинарной или двойной обшивкой, где каждая створка имеет толщину до 4 ½” (112 мм). Если двойная кожа, максимальная полость составляет 2 дюйма (50 мм). Убедитесь, что лезвие Strongboy полностью поддерживает вторую кожу.
    Регулярно проверяйте, чтобы опора не ослаблялась – например, постоянно во время открывания, в противном случае – ежедневно. Организуйте работу так, чтобы Strongboys и реквизит не сбивались и не смещались. Если это может произойти, то шнуровка и крепление с помощью стоек и креплений лесов могут помочь предотвратить случайное перемещение (стандартные фитинги на внутренней трубе стойки и 68.3 мм фитинги на внешней трубе).

    Улучшенные инструкции для Продукта аналогичной конструкции

    , если вы не ознакомились с этими процедурами и НЕ используете их.
    КОМПЕТЕНТНОЕ ЛИЦО ДОЛЖНО ПРОВЕСТИ КОНКРЕТНУЮ ОЦЕНКУ РИСКОВ И ОБЕСПЕЧИТЬ БЕЗОПАСНУЮ СИСТЕМУ РАБОТЫ (ВРЕМЕННЫЙ ПЛАН ПОДДЕРЖКИ) ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПОДДЕРЖКИ Spartan.
    Рекомендуемое использование Spartans
      1. Проверяние кирпичной кладки / перемычки при удалении перемычки и заполнения дверных и оконных отверстий
      2. фитинга одного нового RSJ Beam, бетонная линейка или пучок заголовка одновременно над новым или существующим отверстием.
      БЕЗОПАСНАЯ РАБОЧАЯ НАГРУЗКА СПАРТАНЦЕВ
      1. Инженер-строитель, имеющий опыт временных работ, всегда должен быть назначен для оценки здания и разработки плана временной поддержки для предстоящих работ. Оценка должна включать определение нагрузки, которую необходимо поддерживать. Это будет включать вес стены над проемом и влияние любых деревянных или стальных конструкций, которые, в свою очередь, поддерживаются стеной, над которой будут работать.Поддерживаемую нагрузку необходимо сравнить с безопасной рабочей нагрузкой вспомогательного оборудования, чтобы определить необходимое количество опор и положение каждой опоры.
      2. Проект временной подпорки должен включать последовательность выполнения работ от начала до конца и подходящие методы выполнения работ. В некоторых случаях, связанных с созданием нового проема или значительными изменениями в существующем расположении, может быть целесообразно сначала замуровать любые лишние проемы.Возможно, потребуется установить и вылечить новую перемычку, прежде чем снимать всю панель каменной кладки под ней.
      3. Подумайте о весе новой перемычки и о том, как она будет установлена ​​на место (и как будет сниматься любая старая перемычка). Убедитесь, что спартанское расположение и опоры позволяют легко установить перемычку.
      4. Если конструкция временной опоры требует размещения спартанцев бок о бок, то консольные подпорки вряд ли подойдут для этой работы, и следует использовать альтернативный метод подпирания, например, подпирание обеих сторон стены с помощью нагрузка на стену передается на серию игл, проходящих через стену.
      5. Все процедуры проектирования и временных работ должны выполняться в соответствии с последней версией BS 5975
      РЕКОМЕНДУЕМАЯ БЕЗОПАСНОСТЬ ДЛЯ ИСПОЛЬЗОВАНИЯ Spartans
    1. 9 время.
    2. Всегда следите за тем, чтобы по обеим сторонам проема было достаточно кирпичной кладки, чтобы выдерживать постоянные и временные нагрузки.
    3. Не используйте Spartan в изношенной или неустойчивой кладке.
    4. Расстояние между стойками не должно превышать 900 мм.
    5. Не превышайте разрешенный для испытаний SWL в 360 кг как для больших, так и для обычных спартанцев.
    6. Spartan испытал нагрузку до максимальной высоты 2900 мм с использованием стойки Acrow № 1. Обратите внимание, что это расстояние от твердой ровной поверхности до отвала Spartan. Каждая опора должна опираться не более чем на одну подошву, полностью соприкасающуюся с землей.
    7. При установке используйте спиртовой уровень, чтобы убедиться, что каждая опора вертикальна в обеих плоскостях. являются вертикальными.
    8. Если становится очевидным какое-либо повреждение, отклонение или перемещение стоек, то между существующими опорами следует добавить дополнительную спартанскую/опорную опору для распределения нагрузки и устранения любого отклонения. Это также следует сделать, если отдельная опора нуждается в регулировке или замене.
    9. Если конструкцию необходимо оставить в незавершенном состоянии более чем на несколько часов, установите прямо под проемом прямые опорные стойки. Это также следует сделать, если стена окажется в худшем состоянии, чем было предложено при первоначальной оценке.В этом случае вы должны проконсультироваться со своим инженером-строителем, чтобы получить совет по исправлению ситуации.
    ПРЕДЭКСПЛУАТАЦИОННЫЕ ПРОВЕРКИ БЕЗОПАСНОСТИ.
    1. Спартаны и подпорки должны использоваться только опытными лицами, которые понимают, для чего предназначено оборудование, как оно предназначено для использования, и которые знают, как выполнять работы, не повреждая здание и не создавая риск разрушения конструкции.
    2. Это оборудование не должно использоваться лицами, находящимися под воздействием наркотиков или алкоголя.
    3. Убедитесь, что допустимая рабочая нагрузка Spartan и опорной стойки не превышена.
    4. Ограждение рабочей зоны ограждением для предотвращения проникновения посторонних лиц.
    5. Предупреждающие таблички, предупреждающие посторонних лиц о том, что им не следует находиться в рабочей зоне.
    6. Очистите рабочую зону от опасностей, которые могут стать причиной поскользнуться, споткнуться и упасть.
    7. Наденьте средства индивидуальной защиты, включая защитный шлем EN397, защитную обувь EN345 и рабочие перчатки, подходящие для данной задачи.Дополнительные средства индивидуальной защиты, такие как лицевые маски FFP2 и защитные очки EN166-B, следует использовать при сверлении, шлифовании или резке кирпичной кладки/строительного раствора. Обратите внимание, что переносимая по воздуху пыль от бетона, кирпича, строительного раствора и т. д. содержит свободный кремнезем и является канцерогенной (вызывает рак легких) при вдыхании. Используйте водяной спрей для подавления пыли и смывания пыли там, где требуется чистая поверхность. Не используйте воздух для выдувания пыли.
    8. Провести предварительный осмотр оборудования, которое будет использоваться в качестве временной поддержки.
    Проверки должны включать в себя проверку того, что все секции оборудования прямые, сварные швы не повреждены, а такие компоненты, как опорные штифты и кольцевые хомуты, отсутствуют. Не используйте поврежденное оборудование – например, помятые, искривленные, погнутые, проржавевшие или треснувшие опоры, прекратите использование и изолируйте, чтобы предотвратить использование. Не занимайтесь самостоятельным ремонтом и, в частности, ничем не заменяйте исправный штифт опоры. Не используйте Spartan на траншейных распорках — стойки должны иметь головку и подошву размером 150 мм x 150 мм.
    1. Проведите осмотр состояния грунта и убедитесь, что он способен выдержать нагрузку временной опоры и конструкции. Подошва под каждой опорой может помочь распределить нагрузку на землю, которая должна быть твердой и ровной. Не используйте подпорку в местах, где только подошва доски полностью опирается на землю.
    1. Убедитесь, что нет подземных коммуникаций или других пустот, которые могут обрушиться или повредиться под нагрузкой стойки.Если есть какие-либо проблемы с землей, вам следует обратиться за советом к вашему инженеру-строителю.
    2. Проверьте состояние кирпичной кладки, просверлив или разрезав ее, чтобы убедиться, что оно не хуже, чем указано в проекте распорки. Прежде чем продолжить, сообщите о любых проблемах инженеру-строителю.

    ПРОВЕРКА БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ.
    1. Отметьте позиции Spartan на стене в соответствии с планом временной поддержки и не превышая максимальное рекомендованное расстояние в 900 мм.Spartan можно использовать непосредственно над самой высокой точкой существующей или новой перемычки с зазором всего в несколько миллиметров. В качестве альтернативы спартанские шпунты могут представлять собой один или несколько рядов кирпича над верхней частью перемычки, но обратите внимание, что кладка не должна оставаться висящей под спартанцами — вся кладка без поддержки должна быть удалена после того, как все подпорки будут на месте. Обратите внимание, что зазор между верхом новой перемычки и спартанским язычком может быть обусловлен необходимостью отдельного поддона для полости над перемычкой.
    2. Удалите 170 мм ширины на глубину кирпичного раствора из шва, ниже кирпичей, которые должны быть поддержаны. Используйте комбинацию цепного бурения и выгребания раствора, а также использования шлифовальной машины или валикового молотка. Всегда проверяйте, чтобы была подготовлена ​​плоская поверхность, на которой будет лежать язык спартанца. Если эта работа выполняется на легкодоступном расстоянии от земли, вам потребуется подходящее оборудование для доступа. Рекомендуется использовать башенные леса с полной площадкой и защитой краев.
    3. Полный слот необходимо прорезать прямо в стене. Для полых стен это означает, что через оба листа кладки.
    4. Если в плане подпорок расстояние между центрами стоек составляет 500 мм и более, то на этом этапе должны быть подготовлены все пазы для обрабатываемого проема. Если расстояние между центрами стоек меньше 500 мм, необходимо вырезать альтернативные пазы, установить и загрузить стойки до того, как будут вырезаны оставшиеся пазы и установлены окончательные стойки. Это необходимо для предотвращения смещения кирпичной кладки и закрытия щели.
    5. Используя опорную стойку подходящего размера, вставьте язычок Spartan в стык кладки, затем с помощью молотка вбейте Spartan в кирпичную кладку на глубину ширины кирпича, прежде чем поднять опору, удерживая опору одной рукой. подпорка, а другая — для удержания спартанца с помощью встроенной ручки.
    6. Осторожно поместите верхнюю пластину опорной стойки 150 мм x 150 мм во фланец седла Spartan и расположите стойку вертикально так, чтобы V-образный канал Spartan упирался в трубу стойки.
    7. На твердой ровной поверхности, используя деревянную опорную пластину под опорной стойкой, отрегулируйте опорную стойку до нужной высоты и с помощью молотка постучите по Spartan, чтобы окончательно отрегулировать боковое положение или вставку. Расположите опору как можно ближе к лицевой стороне кирпичной кладки. Если требуется больший зазор, вы должны убедиться, что кончик шпунта прошел через заднюю поверхность кирпичной кладки. Во время установки не стойте под очень высокой опорой – работайте с башенных лесов и т.п.
    8. Убедитесь, что опорные стойки установлены по прямой линии вдоль поверхности стены.
    9. Опорную стойку теперь можно раздвинуть, поворачивая кольцо до тех пор, пока оборудование не примет на себя нагрузку, стараясь не выдвигать стойку слишком сильно.
    10. Отвесьте опорную стойку с помощью спиртового уровня для любых окончательных регулировок.
    11. Убедитесь, что опорная стойка полностью затянута вручную. Не затягивайте слишком сильно, так как это может отклонить спартанский язык, изогнуть опору и повредить стену.
    12. Дополнительные опоры, определенные планом временной поддержки, теперь могут быть установлены тем же способом в указанных центрах.
    13. Если используется ряд стоек, их может потребоваться соединить горизонтальными и диагональными трубами лесов (т. е. зашнуровать и закрепить, чтобы предотвратить перемещение отдельной опоры). Ваш инженер-строитель может проконсультировать по этому поводу, и любые требования должны быть указаны на
    14. После того, как все Spartan и опоры будут полностью установлены, выровнены и затянуты, можно снять кладку ниже, просверлив/разрезав раствор и вытащив кирпичи/блоки/каменную кладку.Обратите внимание, что дисковые фрезы не следует использовать для обширных и глубоких горизонтальных резов. Это может привести к тому, что каменная кладка слегка упадет и зацепится за диск, что приведет к тому, что он будет вытеснен из разреза с такой силой, что его нельзя будет контролировать.
    15. После удаления достаточного количества кладки установите новую перемычку (используя новые подкладочные камни, если этого требует конструкция). Установите поддон для полостей там, где это необходимо. Либо нанесите сухой слой, например, шифер, а затем раствор в опорах и своде перемычки, либо используйте раствор и сохраните временную опору до полного отверждения.Если необходимо построить несколько рядов над новой перемычкой, чтобы соответствовать стене выше, вам нужно будет оставить небольшой зазор вокруг каждого спартанского языка и дать всему раствору полностью затвердеть, прежде чем снимать подпорки.
    СНЯТИЕ
    1. Демонтируйте временные опоры только в том случае, если компетентное лицо проверило работу и установило, что это безопасно.
    2. Уменьшите нагрузку на все подпорки, медленно поворачивая хомуты в поисках признаков движения кирпичной кладки и перемычки
    3. Медленно удаляйте временные опоры по одной, ища признаки движения кирпичной кладки и перемычки сначала сняв опорную стойку, а затем спартанец.
    4. Отремонтируйте слоты, освобожденные Спартанцем, чтобы они соответствовали окружающей кладке.
    5. Очистите каждый Spartan и опору после использования, чтобы удалить все следы раствора.
    6. Проверьте оборудование на наличие признаков повреждения и не используйте поврежденное оборудование. Проверки должны включать в себя, чтобы все секции оборудования были прямыми, не вмятинами или деформациями, сварные швы не были повреждены, а такие компоненты, как опорные штифты и кольцевые хомуты, были утеряны.
    7. Храните в безопасном месте, чтобы предотвратить повреждение, коррозию или несанкционированное использование.

    ——–

    ЧАСТЬ СЕДЬМАЯ

      Нет прогресса без изменений!

    Недавно мы обратились в институт инженеров-строителей;

    «Каким образом инженер-строитель может безопасно спроектировать задачу с помощью Strongboy, когда безопасная рабочая нагрузка варьируется от 340 кг до 0 кг, что зависит от размера используемой опоры Acrow и высоты отверстия. , насколько плотно установлена ​​стойка Acrow, насколько отвесно и насколько далеко стойка Acrow установлена ​​от центра стены»?

    ИХ ОТВЕТ

    «Комитет по охране здоровья и безопасности очень подробно и во многих электронных письмах обсудил ваши комментарии.Группа уделила время обсуждению ситуации и позиции Учреждения. На этом Группа благодарит вас за ваш запрос».

    «Как ученое общество, Учреждение существует для продвижения искусства и науки в области проектирования конструкций и не комментирует эффективность запатентованных продуктов».

    Форум временных работ, HAE, CITB и HSE также отказываются отвечать на наши вопросы.

    Не говоря уже об опасностях Strongboy, вот почему коллапс является такой  повторяющейся темой на сайте.Одобрение и продвижение Strongboy путем разработки временных работ с продуктом, когда они не подходят для задачи, и не предоставления правильных процедур в письменной форме платному подрядчику — это далеко не наука или искусство, а только опасно и некомпетентно.

    Профессиональные стандарты

    Мы стремимся к тому, чтобы наши члены обладали высокой квалификацией и работали на самом высоком уровне, сохраняя приверженность профессиональным стандартам в области проектирования конструкций.

    Мы стремимся к постоянному техническому совершенству; продвижение безопасности и инноваций во всей искусственной среде.

    Квалифицированный инженер-строитель не учился в университете, чтобы проектировать некачественные временные опорные работы, так почему же IstructE и HSE сделали странно приемлемым опору задней части здания на несколько перегруженных гибких язычков из мягкой стали, которые сидят эксцентрично из-за неправильно использованной опоры Acrow, и когда очевидная авария продолжает повторяться, виноват только неосведомленный строитель?

    Еще в 2013 году H.На веб-сайте SE указано, что основной причиной обрушения во время переделки кладки стала перегрузка оборудования из-за отсутствия информации о мощности оборудования и недооценки веса груза.

    Наши собственные профессиональные исследования выявили следующие причины обрушения при переделках;

    1. Пользователь делает предположения о правильном использовании из-за непонимания инструкций или устной дезинформации о том, как безопасно использовать оборудование.

    2, Непреднамеренное снижение безопасной рабочей нагрузки при снятии Strongboy со стены, чтобы избежать повреждения внутренней стены и/или получить дополнительное рабочее пространство, поскольку об этом нет предупреждения.

    3, Strongboy рекомендуется, одобряется и разрешается инженерами-строителями, даже если устройство не обеспечивает надлежащего доступа к монтажным работам без опасной перегрузки конструкции выше и использования предполагаемого, общего и нестандартного расчет даты, когда каждая задача отличается.

    4. Розничные продавцы не предоставляют письменных инструкций по реквизитам Acrow, Strongboy’s или Genie, что ложно облегчает опасную задачу и вводит в заблуждение видео на You Tube, где Strongboy перегружены и опасно неправильно используются так называемыми экспертами. .

    5. Пользователь должен делать предположения о правильном использовании из-за отсутствия предупреждений или рекомендаций в точках продажи или аренды со стороны знающих розничных продавцов.

    6. Отсутствуют правильные процедуры использования Strongboy для множества различных задач поддержки стен 4″, 9″ и 13″ или для полых стен разного размера, а также из-за серьезной нехватки информации и рекомендаций по поддержке временной каменной кладки, предоставленных HSE

    7. Использование Strongboy на больших проемах, когда метод подпорок и игл намного безопаснее и лучше подходит, поскольку они обеспечивают правильный доступ к установке с меньшим количеством мешающих подпорок Acrow без опасной перегрузки конструкции выше и без удалить проем на всю глубину до того, как постоянная опора займет окончательное положение.

    8, Нарушение безопасности для экономии времени и снижения затрат за счет опасной опоры только с внешней стороны, чтобы избежать повреждения внутренних стен после отделки комнат 1-го этажа.

    9, Недостаток знаний о временной поддержке каменной кладки и незнание того, как безопасно спланировать задачу, и принятие ненужных рисков из-за неиспользования наиболее подходящего временного вспомогательного оборудования.

    10, Недостаточное тестирование и исследование Strongboy и аналогичных продуктов.

    11, Спешка с заданием из-за неправильной оценки.

    12, Не обращаться за временной консультацией к специалистам в случае сомнений.

    13, Чертежи правильного использования не предоставляются в точках продажи или аренды у розничных продавцов.

    14, HSE разрешает вводящие в заблуждение инструкции в течение более двадцати пяти лет и позволяет продавать продукт без каких-либо предупреждений или указаний.

    15, Рыночная монополия продукта с торговой маркой, которая подразумевает прочность, но снижает безопасную рабочую нагрузку винта Acrow не менее чем на 90% без какого-либо предупреждения и перегружена таким же количеством простота использования, как говорят производители и продавцы.

    16, Продукт, который предназначен для обмана и неправильного использования, а также увеличивает риск перегрузки из-за длинного сгибаемого язычка, который без предупреждения легко превышает максимальный 215 мм эксцентриситет.

    17, Производитель Strongboy делает ложные заявления и обесценивает более безопасный метод реквизита и игл уже более тридцати лет.

    18, Вводящие в заблуждение новые инструкции, которые увеличивают эксцентриситет более чем на 50% без каких-либо дополнительных испытаний, предупреждений или объяснений.

    19, Незнание того, что каждая задача совершенно различна, и незнание того, что для безопасного и правильного решения множества различных задач по переделке каменной кладки требуется различное вспомогательное оборудование.

    20, НИУ ВШЭ не имеет возможности решать проблемы, не принимая на себя ответственность за вину, которую они создали, разрешив вводящие в заблуждение инструкции, которые привели к антиконкурентной практике на рынке временной каменной крепи оборудование.

    21, Инженеры-строители используют общий предполагаемый и устаревший расчет для временной поддержки и не рекомендуют использовать полностью протестированный инструмент безопасности Brick Brace, чтобы максимизировать непредсказуемую поперечную прочность кладки, чтобы помочь уменьшить риск незначительного и серьезного обрушения при опасно эксцентричном опирании на устаревшие крепления с язычком.



    Власть без надлежащего уровня знаний опасна для общества.

    По их собственным словам, роль HSE заключается в предоставлении советов, информации и рекомендаций, повышении осведомленности о безопасности, проверке, расследовании и принятии мер по обеспечению соблюдения.

    HSE потерпела неудачу во всех отношениях в рамках временных работ по поддержке каменной кладки, и будущие поколения также находятся всего в одном уроке от неправильного использования Strongboy, поскольку их учат вводящими в заблуждение инструкциями и большинством инженеров-строителей, розничных торговцев и строители, которые считают приемлемым перегрузку и неправильное использование Strongboys.

    Мы создали инструмент безопасности Brick Brace, чтобы повысить осведомленность о проблемах эксцентрической опоры и снизить риск перегрузки, и мы предоставляем инструкции по правильному использованию и рекомендации с каждым продуктом, который мы продаем.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
