типы, технология работ, растворы, способы кладки кирпича и соответствие требованиям СНИПа

Надежность и качество кирпичной кладки зависят от толщины швов между изделиями. Эта величина закладывается на этапе составления проекта и должна контролироваться в каждом ряду. Проверять этот параметр необходимо методом измерения высоты через каждые 5-6 рядов.

Почему следует соблюдать нормы

Если рекомендуемые значения будут не соблюдены, это будет говорить о перерасходе раствора, образовании непрочных связей и быстром разрушении здания в дальнейшем. Снижение прочности объясняется возникновением нагрузок на сжатие и изгиб. Этот фактор обусловлен еще и неравномерным выходом лишней влаги из соединительных смесей. Это нельзя считать допустимым.

Требования СнИП к толщине шва

Толщина швов в кирпичной кладке в среднем составляет 10 мм. Конечное значение выбирается в зависимости от конструкции и вида используемых изделий. При больших отклонениях в сторону уменьшения не удается компенсировать неровности изделий, а расчетного количества блоков может не хватить. Если увеличить упомянутое значение, то стены потеряют прочность по освещенным выше причинам.

Упомянутые параметры используются при возведении несущих стен. Для кирпичных кладок толщина горизонтальных швов поддерживается на уровне 12 мм. Вертикальные швы обычно составляют 10 мм. Предел в продольных рядах изменяется от 10 до 15. В поперечных — от 8 до 12. Если проектом прописаны определенные значения, то отклонение от них недопустимо, поэтому в процессе работы необходимо осуществлять контроль и проверку.

Советы специалиста

На толщину швов в кирпичной кладке влияют несколько факторов. Это профессионализм каменщиков, выбранная технология и жесткость раствора, а также климатические условия при проведении работ и последующей эксплуатации. Что касается выбранной технологии жесткости раствора, то при кладке кирпичи могут укладываться в прижим, что требует высокопрочных цементно-песчаных смесей. Толщина шва при этом является максимально возможной — 12 мм.

Если используются пластичные и жидкие составы, то кирпичи укладываются впристык и с подрезкой, то есть как можно теснее. Шаг между соседними изделиями при этом не должно быть больше 10 мм. Толщина швов в кирпичной кладке делается меньше, если работы ведутся в зимнее время. К смесям при этом добавляются противоморозные вещества, а швы после укладки изделий прогреваются. Это относится и к стенам, которые выстраиваются в северных широтах.

Кладку делают максимально монолитной, чтобы снизить влияние низких температур. На толщину могут повлиять формы и геометрическая точность размеров. Если проводить сравнение с газобетонными блоками, которые укладываются на строительный клей (толщина шва при этом составляет 3 см), то монтировать кирпич сложнее, ведь приходится корректировать отклонения от нормативных и заявленных значений. Элементы могут быть неодинаковыми и дешевыми, что вынуждает специалистов менять толщину швов на 12 мм, чтобы осуществить подгонку под проектные данные.

Что еще важно знать

Последний фактор при выборе толщины швов в кирпичной кладке обычно является решающим. Осуществить правильную корректировку изделий с неправильными формами и размерами могут профессионалы, а при больших отклонениях итоговая прочность конструкции может быть снижена до 25 %. Для решения вопроса армирование помогает слабо, а материал должен быть хорошо проверен еще на стадии покупки.

На надежность кладки, помимо толщины раствора, оказывает влияние марка прочности. Важно учитывать морозостойкость, долю пустот наряду с геометрической точностью. Такая толщина горизонтального шва кирпичной кладки верна для всех мелкоштучных элементов, включая облицовочные и силикатные.

Увеличить толщину незначительно допустимо при работе с двойными разновидностями, но при возведении несущих стен и осуществлении лицевой кладки прослойка в отношении вертикального шва должна быть выдержана в пределах 10 мм; что касается продольного, это значение составляет 12 мм. В качестве исключения выступают топки высокотемпературных приборов отопления и аналогичные сооружения из огнеупорных изделий. Между ними следует оставить около 5 мм раствора. К отдельной группе следует отнести плитку прямоугольной формы. Ее укладывают с соблюдением рекомендуемой нормы расшивки. Она зависит от вида края изделий и фактуры, а также требований к влагозащищенности.

Толщина шва между облицовочными кирпичами

Толщина шва в облицовочной кирпичной кладке составляет 12 мм. Для того чтобы стена лучше дышала, каждый четвертый вертикальный шов необходимо заполнять раствором. В продаже можно встретить специальные прокладки-крестики, используемые для выполнения кирпичной кладки. С их помощью вы сможете сформировать одинаковую толщину швов.

Прокладки устанавливаются между соседними кирпичами и позволяют корректировать расстояние между изделиями. Перед тем как осуществить расшивку наружных швов, прокладки следует вынуть. Таким образом, толщина шва в кирпичной кладке облицовочного кирпича составляет столько же, как и в случае с обычным кирпичом.

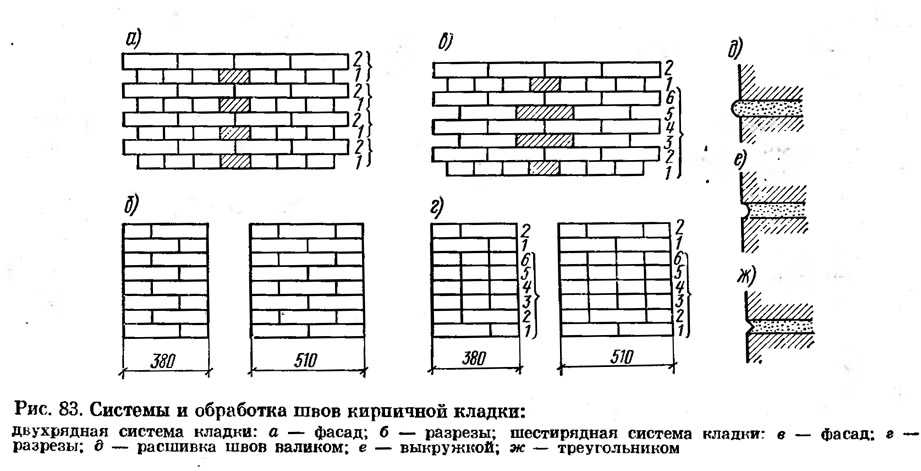

Основные типы швов

В зависимости от последующей отделки и способа укладки, различают три вида швов:

  • пустошовка;
  • выпуклый шов;
  • вогнутый шов.

Если стену предполагается штукатурить, то для лучшей связи с финишным слоем швы со стороны лицевой поверхности не следует заполнять раствором на 15 мм в глубину. Такая кладка и называется пустошовка. Если раствор доходит до лицевой поверхности, то кладка выполняется в подрезку. Излишки смеси выдавливаются кирпичом на лицо и подрезаются мастерком. Их можно сгладить расшивкой.

В зависимости от вида расшивки, можно выделить выпуклый и вогнутый шов. Этот способ используется при кладке по однорядной системе перевязки. Но для облегчения труда следует использовать определенный алгоритм. После укладки тычковых кирпичей укладываются ложковые, затем идут внутренние версты и забутка стены. Если соблюсти такую последовательность, то переключаться с наружных верст на внутренние придется не так часто, как при кладке, которая предусматривает монтаж одного ряда, а после — другого.

Способы кладки кирпича

Теперь вам известна средняя толщина горизонтальных швов кирпичной кладки. Однако для хорошего результата важно поинтересоваться еще и методами проведения работ. Выбор того или иного метода подчиняется некоторым факторам, среди них:

  • время года;
  • пластичность раствора;
  • внешний вид лицевой поверхности.

Метод вприжим используется как для ложковых, так и для тычковых швов. Данная технология применима в связке с жесткими растворами с полным заполнением. От края растворной грядки лицевой стены должны быть выдержано около 10 мм. Существует еще 1 метод — вприсык. Еще одно его название — в пустошку. В данном случае лицевые швы заполняются не полностью. Здесь применимы пластичные растворы. При таком методе заполнение будет неполным, а шаг от вертикальной плоскости будет равен 30 мм.

Вы можете применить еще и метод вприсык с подрезкой. Раствор при этом расстилается, как и для методов прижим, а кладочные работы и ведутся как по технологии вприсык. Раствор должен быть жестким, а подрезка выполняется захватыванием кельмой выдавленного раствора. Излишки смеси набрасываются на следующий участок. Этот вид кладки более экономичен по расходу сопутствующих материалов.

Для забутовки применяется метод вполуприсык. Сначала укладываются внешние ряды, а работу придется выполнять обеими руками. Одновременно будет необходимо взять два кирпича и поднести их плашмя на расстоянии 8 см от уложенного раннее изделия.

Растворы для кирпичной кладки

Какая толщина шва в кирпичной кладке должна быть, вам теперь известно. Но для самостоятельного проведения работ важно поинтересоваться еще и видами растворов. Среди прочих следует выделить известковые смеси. Если требуется более пластичный состав для установки межкомнатных перегородок или установки ограждений, данная смесь подойдет как нельзя лучше. В основе будет песок, а также негашеная молотая известь. Компоненты смешиваются до получения однородной массы, к которой после добавляется вода. Такой раствор не должен иметь примесей и комков. На одну часть извести будет достаточно от 2 до 5 частей песка средней фракции.

Самым распространенным является цементный раствор, который готовится из одноименного ингредиента и песка. Пропорции могут быть самыми разными и зависят от марки цемента. Так, на часть цемента можно добавить от 3 до 6 частей песка. Сначала замешивается сухая смесь, к которой постепенно добавляется вода. Все перемешивается до однородной густой массы. Раствор может получиться малоподвижным, слишком жестким или излишне прочным.

Раствор может быть и сложным, в данном случае он состоит из извести, цемента и глины. К извести можно добавить цемент и другие компоненты. Глина добавляется для того, чтобы состав получился более пластичным. Он не разваливается при работе и укладывается легко. Ознакомившись с толщиной шва в кирпичной кладке для печи или стен жилого дома, вы должны определиться с тем, какая именно смесь будет использоваться для проведения таких работ.

В заключение

Для того чтобы здание получилось прочным, вы должны соблюдать СНиП 3.03.01-87. Эти документы действительны для работ по возведению каменных и кирпичных стен. Ознакомившись с информацией, вы сможете узнать, как осуществлять кладку из целых кирпичей и камней всех видов.

Толщина шва кирпичной кладки. Статьи компании «СТРОЙ СТРАНА.

Строительные материалы оптом»

Ошибочное мнение большинства о том, что класть кирпич легко, может плачевно сказаться на результатах работы. Несоблюдение стандартов и требований кладки приводит к тому, что страдает безопасность возводимых зданий. Человек, не обладающий достаточными навыками, может не знать о многих нюансах, которые в итоге могут негативно повлиять на характеристики конструкции.



Правильный выбор толщины шва – залог долговечности конструкции



Одним из немаловажных нормативов является толщина швов кладки, которая напрямую влияет на надёжность кирпичной конструкции. Неправильно определённая толщина шва может привести к деформации всей кладки. Именно поэтому существуют различные величины для различных видов кладки.



При определении данного параметра необходимо также учитывать климатические условия местности.





Очень важно соблюдать одинаковую величину швов. В противном случае, нагрузка на саму кладку будет неравномерной, что повлечёт за собой избыточное напряжение в материале. Особенно это касается мест срезов и изгибов, и, в конечном итоге, может привести к деформации строения.



Контролировать необходимо, как вертикальные, так и горизонтальные швы.





Как добиться оптимальной толщины?



На практике, даже самый жёсткий контроль не даст идеальных величин толщины швов по всему периметру кладки. В связи с этим разработаны различные допуски, при которых соблюдаются нормативы. В каждом проекте они определяются индивидуально, причём сразу прописываются и допустимые отклонения, с учётом конструкции кладки. На этапе создания проекта принято использовать усреднённые величины швов.



Так, принятое среднее отклонение горизонтального шва – 10-15 мм, вертикального – 8-15 мм.



В процессе возведения стены берётся во внимание множество факторов, таких как время года, метеорологическая обстановка, назначение, материал и формат кладки.



Также немаловажным моментом является эстетический вид готового строения.



К примеру, при отклонении температуры ниже нуля, вода в растворе превращается в лёд, который при повышении температуры тает, и приводит шов к потере прочности.



При таких условиях очень важно строго придерживаться требуемых для данного вида погодных условий нормативов и стандартов. Поэтому в мороз принято брать минимально допустимый размер толщины шва. В некоторых случаях он может быть минимизирован до 5 мм. Также в зимний период используются различные антифризные добавки, которые не позволяют воде замерзать.



О том, что еще нужно учитывать при кладке кирпича в  мороз, читайте в статье Особенности кладки кирпича в зимнее время



Сложная кладка из огнеупорных материалов также требует минимизировать толщину шва. Однако следует помнить, что все параметры должны быть рассчитаны индивидуально под определённый проект.





О том, какие допуски применимы при каменной кладке в различных участках кладки читайте в статье Допускаемые отклонения при кладке кирпича





Как же определить усреднённую величину шва?



Определяется данный параметр достаточно просто: путем измерения ширины определённого количества рядов кладки и последующего расчёта.



Для замера используют 5-7 рядов кирпичной кладки. Данное число делится на количество рядов кладки, которые участвовали в замере.



Далее из результата необходимо вычесть высоту кирпича и полученный результат поделить на количество кладочных швов.



Итоговое число должно находиться в указанном выше диапазоне.





В статье Расход кирпича и раствора при строительстве мы собрали для Вас таблицы по расходу кирпича и раствора на 1 куб.м стены, а также расходу кирпича и раствора на 1 кв.м стены.



Для того чтобы наружная сторона кладки имела чёткий рисунок и раствор в швах был хорошо уплотнён – делается расшивка швов. Расшивка производится как непосредственно в момент кирпичной кладки, так и по завершению укладки кирпича. О выполнение расшивки швов и ее видах читайте в статье Виды расшивки швов кладки из кирпича.

Проведение работ по кирпичной кладке

Во второй половине ХΙХ в. массивная стена из обожжённого кирпича в ходе более сильного функционального направления архитектуры в отношение конструкций стены и строительных материалов, а также в связи с новыми техническими возможностями, превратилась в конструкцию наружной стены из двух кирпичных оболочек. Наружная кирпичная стена состояла при этом из более равномерных кирпичей, частично связанных с декоративной стенной кладкой, а внутренняя оболочка служила главным образом как несущая оболочка стены. Воздушное пространство между наружной и внутренней оболочками выполняла такие задачи, как вентиляция и дренаж каменной кладки. Оно несло функцию воздушного буфера. Обе оболочки стены крепились между собой при помощи положенных поперек кирпичей. В 60-х годах эта конструкция стены из двух оболочек была дополнена расположенной внутри теплоизоляцией. Проволока, сначала простой металл, позже высокосортная сталь, заменили поперечные кирпичи. Внутренняя оболочка наружных стен могла выполняться также из других строительных материалов.

Параллельно с этим развитием для видимой части наружной стены было создано бесконечное многообразие цветов, структур поверхностей материалов для кладки. Также велась работа над экономичностью и легкостью ухода за наружной кирпичной кладкой. Из-за постоянных требований к экономичному строительству появилось много новых разработок, которые должны были снизить стоимость материалов и облегчить работу ремесленников. Новые разработки, такие как, например, крупноформатные строительные конструкции, собранные на заводе из кирпичей, открыли в совокупности с уже оправдавшими себя конструкциями инновационный спектр творческих решений для любых видов стен и концепций домов.

На основе вековых традиций кирпичной кладки из обожжённой глины даже сегодня наиболее распространенными понятиями являются «обожжённый кирпич» или же «кладка из обожжённого кирпича». С конструктивной точки зрения сегодня различаются строительные конструкции из одной или двух оболочек. В последней редакции DIN 1053 (Германия), когда речь идет о кладке наружных стен, говорится о однослойной кладке с облицовкой или наружных стенах из двух оболочек с не несущими наружными оболочками в виде облицованной или покрытой штукатуркой оболочке. Понятия «кирпичная кладка из двух оболочек с облицовкой» объединяет в себе, таким образом, почти все конструкции стен с облицовкой и клинкером в облицовочной оболочке.

При планировании зданий, наружные стены которых должны удовлетворять всем требованиям к защитным функциям: тепло- и звукоизоляции, защите от влаги и несущей способности, при выборе необходимой конструкции стены должны соблюдаться следующие факторы окружающей среды:

  • положение строительного участка;
  • топографическое положение здания;
  • климатические условия;
  • степень нагрузки наружных стен.

Кирпичная кладка с облицовкой или кладка из клинкера отвечает всем требованиям. Очень часто конструкция наружной стены рассчитывалась только по стоимостным параметрам, пренебрегая возникающей впоследствии дополнительной стоимостью, а не с точки зрения экономии. При этом не обращалось внимания на нагрузки на наружные стены снаружи и изнутри. Строительные недостатки, возникавшие в результате этого, удавалось впоследствии устранить с большим трудом и, чаще всего, с большими затратами. Нагрузка на наружные стены от косого дождя часто недооценивалась. Это могло повлечь за собой промокание стены из-за ее неправильного строения, конструктивных ошибок, недостатков при проведении работ или неправильном выборе материала. Кирпичная кладка с облицовкой может быть приспособлена для любых погодных условий и может прекрасно сопротивляться косому, бьющему в стены дождю. При этом в отличие от многих многослойных видов стен, ограничивается такой важный обмен влажными испарениями.

Выбор облицовочного кирпича

Облицовочный кирпич и клинкер – кирпичи, морозостойкость которых доказана испытаниями. Поверхности могут быть структурированными. В то время как доля воды при ее поглощении клинкером может достигать около 7%, при облицовочных кирпичах она не ограничена. Кирпичи должны выполнять требования к их качеству по DIN 105 (Германия). Что касается их внешнего вида и цветов в нормативах не имеется по этому поводу никаких определений. Для свойств такого характера решающее значение имеют:

  • торговые требования;
  • условия расплаты и поставки;
  • директивы ассортимента отдельных заводов-изготовителей;
  • покупка после осмотра или осмотр на месте проведения работ;
  • особые договоренности.

Облицовочный кирпич и клинкер должны иметь такое строение, чтобы по одной ложковой или головной стороне не имели таких трещин, повреждения кромок или деформаций, которые снижали возможность их использования этой видимой стороной или без штукатурки.

Небольшие короткие трещины или волосовины не оказывают отрицательного действия на водное хозяйство стены и ее сопротивляемость погодным условиям. Облицовка с большими трещинами, а также такими, которые проходят в пустотелых кирпичах до пустот, или облицовка с большими повреждениями видимой поверхности не могут использоваться при кладке так, чтобы дефекты были видны на фасаде.

При изготовлении, упаковке, транспортировке и работе с грубыми керамическими изделиями можно не обращать внимания на обязательно появляющиеся минимальные повреждения, так как они не нарушают функций материала в кирпичной кладке (его применимость), и не снижают эстетическое воздействие фасада. Рекомендуется достичь однозначных и четких договоренностей о структуре поверхности, свойствах, цвете, формате и сорте облицовочного материала при его осмотре.

Когда речь идет о клинкере и облицовочных кирпичах, то из-за их различной капиллярности (водопоглощение) говорится не о лучших или худших, а просто о разных свойствах. Оба этих материала хорошо годятся для облицовки. Решающим для успеха применения этих материалов является то, что вид работы с ними должен быть подогнан к разному поведению этих материалов, то есть, соответствовал материалу.

Впитывающая способность видимых поверхностей облицовочных кирпичей чаще всего ниже, чем площадей их опоры. Видимые поверхности, наряду с обожжённой оболочкой, которая имеется у них совместно с (обрезанными) площадями их опоры, имеют толстую прессованную оболочку, ограничивающую их капиллярность по сравнению с площадями опоры. Облицовочный кирпич и клинкер из-за их пористости и капиллярной структуры поглощают воду, аккумулируют ее и снова отдают. Материал с большей способностью к поглощению пригоден для применения при облицовке конструкций наружных стен, которые остаются свободными для диффузии. Клинкерный кирпич с более плотной структурой и ограниченным водопоглощением имеют низкую впитывающую способность. Поэтому он годится в первую очередь для облицовки объектов, в которых отторжение дождевой воды предусматривается уже на наружной поверхности внешней стены.

Для этого кирпичная кладка не должна иметь недостатков.

Компенсация влаги через поперечное сечение стены осуществляется в наружных стенах их клинкера в основном через систему швов с раствором. На практике часто распространено неправильное представление о том, что с промоканием кирпичной кладки лучше всего бороться так, что вместо впитывающих облицовочных кирпичей лучше применять плотный по структуре клинкер с низким водопоглощением. Это мнение основывается на неправильной предпосылке, так как не учитывает тот факт, что причина заключается в неудовлетворительном качестве работы, неправильной конструкции стены или непригодном растворе. Облицовочный кирпич и клинкер предлагаются также в виде пустотелых кирпичей. Пустоты в кирпиче не вызывают снижения сопротивляемости кирпича действию косого дождя.

Для получения хорошей адгезии между кирпичом или клинкером и раствором предпочтительнее пользоваться обогащенные вяжущим растворы групп ΙΙ или ΙΙ а. Составы растворов:

Известково-цементный раствор группы ΙΙ

Трассовый раствор группы ΙΙ

1 часть портландцемента;
2 части гидроокиси кальция;
8 частей песка, фракция 0-4 мм

1 часть твердеющего в воде трасса ЛП;
2,5 части песка фракции 0-4 мм

Кирпичная кладка с трассовым раствором должна тщательно обрабатываться впоследствии (долгое время твердения, опасность от мороза), повышенная потребность в жидкости.

Известково-цементный раствор группы ΙΙ а

Трассовый раствор группы ΙΙ а

1 часть портландцемента;
1 часть гидроокиси кальция;
6 частей песка фракций 0-4 мм

1 часть портландцемента;
2 части затвердевающего в воде трасса ЛП;
8 частей песка фракций 0-4 мм

Замена раствора из сухой смеси трассовым цементом в виде вяжущего ограничивается применением в особых условиях, например гидравлические сооружения, об этом достигается особая договоренность. Для кирпичной кладки применяются также заводские растворы из сухой смеси. Они, как правило, отличаются особо хорошим зернистым строением песка и хорошей длительностью переработки (жизнестойкостью). Особенно хорошо годятся для стен с полностью заполненными швами и затиранием швов. Кроме того, они отличаются правильной дозировкой.

Группы растворов ΙΙΙ и ΙΙΙ а не допускаются при кладке наружных оболочек стен при кладке из двух оболочек, кроме как, за редким исключением и при необходимости группы ΙΙΙ для тех участков наружных оболочек, которые делаются с армированием (DIN1053/3).

При кирпичной кладке облицовочных оболочек нельзя пользоваться легкими растворами. Пользование смешанными на заводе растворами с замедлителем схватывания требует особой договоренности, так как из-за связанного с ним более длительного «открытого» времени необходима защита свежей кирпичной кладки.

Затирка швов (заподлицо) – кладка и заполнение швов за один процесс – выполняется, как правило, растворами группы ΙΙ или ΙΙ а, преимущественно замешанными из сухой смеси. При последующем дополнительном заполнении швов можно также применять растворы групп ΙΙ и ΙΙ а, а при необходимости цементный раствор группы ΙΙΙ: 1 часть портландцемента и 4 части песка, фракции 0-2 мм.

Для повышения пластичности и водонепроницаемости в раствор для швов можно добавить порошок гидроокиси кальция до 20 весовых процентов. При этом нельзя уменьшать содержание цемента.

Красители можно добавлять в незначительных количествах. Можно пользоваться пигментами, которые подходят к цементу, извести и не выцветают. Цветные готовые компоненты раствора для заполнения швов имеют, как правило, подходящий состав материалов, в результате чего получается равномерный цвет. Предпосылкой для равномерного и одинакового цвета швов является одинаковая консистенция раствора при работе.

Фракционный состав песка для раствора должен быть хорошо подобран и должен позволять его плотное хранение. Необходим песок фракций 0-4 мм для кладочного раствора и 0-2 мм для заполнения швов. Пески, мельчайшие фракции которых составляют 0-0,2 мм и соответственно 10-20 весовых процентов, годятся лучше всего. Если этих долей не будет, то их следует дополнить путем добавления каменной муки, такой как трассовая мука, кварцевая мука или известь. Эти средства нельзя добавлять за счет вяжущего.

Добавочные материалы, это – мелкие, составленные по индивидуальным рецептурам или инструкциям по употребление добавки, которые не действуют в недопустимой мере на схватывание, прочность и постоянство раствора, а также на антикоррозионную защиту анкеров и других стальных частей в бетоне. В качестве добавок можно использовать нормированную строительную известь, каменную муку разных видов и трассы, а также прошедшие испытания добавки к бетонам или подходящие пигменты.

Так как добавочные средства позитивно влияют на одни свойства раствора одновременно, при некоторых обстоятельствах, отрицательно на другие свойства, их лучше не применять. При необходимости применения следует провести испытание на их пригодность.

Замер составных частей раствора на строительной площадке производится на весах или при помощи мерных сосудов для того, чтобы получить равномерный состав. Смешивание должно производиться только машинным способом. Раствор должен пускаться в работу до начал его схватывания, то есть в течение часа. Инструкция по смешиванию должна быть укреплена на смесителе. Пластичность раствора, а особенно его состав, должны быть согласованы с впитывающей способностью кладочных кирпичей. Дополнительное подмешивание раствора не допускается.

Проведение работ по кирпичной кладке

Кирпичная кладка проводится в перевязку. Для этого годятся все виды перевязок, как регулярные, так и декоративные, соответствующие обычным правилам кладки: размер перевязки должен быть от ≥ 0,4 h или ≥ 4,5 см, где h – высота кирпича. Толщина швов выбирается таким образом, чтобы размер камня и шва соответствовали ориентировочному строительному размеру или же координационному размеру. Как правило, номинальный размер стыковых швов составляет 10 мм, а продольных (ложковых) швов – 12 мм.

Поставляемые главным образом на поддонах кирпичи осторожно сгружаются, хранятся без касания с землей и защищаются до их использования от грязи и погодных влияний.

Поставленные в упаковках облицовочные кирпичи для достижения желаемой игры цвета перемешиваются, то есть кирпичная кладка осуществляется из нескольких пакетов одновременно. Так как речь идет о продуктах из природного сырья, всегда возможны небольшие расхождения по цвету, которых удается избежать путем смешивания небольших количеств. По той же причине рекомендуется для отдельных участков площадей заказывать кирпичи одной партии.

Кирпичи для видимых частей не разбиваются, а пилятся и очищаются затем чистой водой. Места обреза при помещении в кладку должны быть вертикальными по отношению к площади стены.

Облицовочные кирпичи кладутся со свободно стоящих лесов. При длительных перерывах в работе и дожде кладка закрывается сверху вниз по видимым сторонам. Большие площади свежей кладки рекомендуется защищать при неблагоприятных погодных условиях, таких как солнце, дождь или ветер. От фасада берутся доски лесов и устанавливаются вертикально.

Свежая кирпичная кладка должна также защищаться от мороза, своевременно путем ее укрывания. При морозе кирпичная кладка ведется после принятия особых защитных мер. Не допускается применение солей для оттаивания и антифризов. Замерзшие материалы применять запрещается. Поврежденная морозом кладка должна разбираться.

Все растворы должны иметь состав и консистенцию, которая соответствует всасывающей способности кирпичей. К заводским растворам нельзя добавлять или примешивать на строительной площадке никаких веществ или средств. Разрешается работать с несколькими растворами разных видов или групп только в том случае, если их невозможно перепутать. Все стыковые и ложковые швы, а особенно внутренние продольные швы толщиной 20 мм при кладке из одной оболочки, должны целиком заполняться раствором без пустот.

При кирпичной кладке с заполнением за один рабочий процесс выступающий из швов раствор убирается и после уборки, но еще в пластичном состоянии, снова заносится в швы при помощи деревянных лопаток, мастерка или куска шланга. Цвет шва определяется при этом в основном консистенцией раствора при этом дополнительном заполнении швов. Слишком рано обработанный шов светлый, если же шов был заполнен уже немного схватившимся раствором, то он будет темным.

Профессиональное проведение дополнительного заполнения швов предполагает корректное соблюдение всех следующих за кладкой процессов работы. Для последующего заполнения требуется перед каждым рабочим перерывом равномерно освободить швы от раствора на глубину от 15 до 20 мм – однако не до пустот в кирпиче – и очистить бока кирпичей. Перед внесением приготовленного в смесителе раствора для заполнения швов фасад должен быть намочен в достаточной степени. При необходимости можно его почистить. Слабопластичный раствор для швов вдавливается в шов за две рабочих операции и хорошо уплотняется:

  • 1-й рабочий шаг: сначала ложковый шов, затем стыковой шов;
  • 2-й рабочий шаг: сначала стыковой шов, затем ложковый шов.

По возможности швы заполняются до поверхности кирпичей или максимум от 1 до 3 мм ниже поверхности облицовочных кирпичей. Заполненный раствор следует предохранять от преждевременного высыхания. При неблагоприятной погоде может понадобиться дополнительная обработка. В случае трассового раствора она предусматривается всегда.

Все грубые загрязнения необходимо по возможности удалять сухими тряпками. Бока швов необходимо также очистить от всех не приставших остатков раствора. После этого фасад хорошо смачивается снизу вверх. Чистка производится сверху вниз водой и щеткой, при необходимости с добавкой моющих средств и смягчителей.

Применение кислот должно быть очень ограниченным. При сильном загрязнении предварительно очищенная и смоченная плоскость фасада может быть обработана пригодным раствором кислоты или лучше специальным чистящим средством. После этого фасад промывается большим количеством проточной холодной воды. Внимание при пользовании соляной кислотой! При следующих кирпичах нельзя применять соляную кислоту, так как могут появится выцветания или изменения цвета:

  • кирпичи с глазурованной или ангобированной поверхностью;
  • «приглушенные» кирпичи — кирпичи яркого желтого до белого цветов;
  • коричневые кирпичи с содержанием марганца.

Иногда на кирпичах остаются белые кристаллические загрязнения. Они проявляются в большинстве случаев в результате действия растворимых солей, которые, растворившись в воде впитываются кирпичом и при высыхании попадают по капиллярам в поверхность, или же подобные субстанции вымываются из раствора и попадают на поверхность кирпича. В соответствии с причиной различаются выцветания легко растворимых солей и отложения кальция, то есть отложения вымытых вяжущих средств из раствора. Оба вида загрязнений объясняются сильным промоканием облицовочной кладки, что произошло из-за плохих конструктивных деталей или недостаточных защитных мер во время строительства, либо они были вымыты из вяжущего, которое не подходило к раствору.

Большинство загрязнений фасадов, когда речь идет о кристаллических отложениях, исчезают сами под вилянием погодных условий через сравнительно короткое время. Сухое устранение выцветших веществ, если только это возможно, является наиболее эффективным средством устранения выцветаний.

В случае непрофессионального применения воды при чистке, например, сверху вниз, растворенные водой соли с кирпичей и швов частично снова всасываются ими, что может привести к появлению новых загрязнений. Очень хорошо оправдали себя аппараты для чистки струями пара, а в последнее время метод подачи воды под давлением с завихрениями, при котором специально подобранная каменная пудра смешивается с водой и разбрызгивается под давлением.

Выбор чистящего средства определяется видом загрязнения. В сомнительных случаях необходимо спросить совета у изготовителя и провести опыт на плохо видимых частях поверхности стен. Особенно это относится к распространившимся в последнее время загрязнениям фасадов граффити. Используемые для граффити спреи основываются на разных веществах, таких как лаки, искусственные смолы, акрил и т.д., поэтому необходимо в незаметном месте попробовать, действует ли предусмотренный растворитель в данном случае. Для предварительной защиты кладки от подобных загрязнений рекомендуется применять специальную пропитку, которую предлагают много изготовителей. При работе необходимо строго соблюдать инструкции изготовителей, например, степень разбавления и защитные мероприятия при пользовании. При ручной очистке также важно предварительно смачивать фасад или его соответствующие площади, а затем промывать очищенное место холодной водой.

Кирпичная кладка с облицовкой из одной оболочки

Кладка с облицовкой из одной оболочки делается при полном заполнении швов

При кирпичной кладке стены из одной оболочки с облицовкой все поперечное стены используется при расчетах для передачи нагрузок. Решающей величиной для передачи нагрузок является самый низкий используемый в данном поперечном сечении класс прочности кирпича. Кирпичи наружной стороны должны быть морозостойкими. Толщина стены для наружных стен должна составлять ≥ 37,5 см. Предпочтительно пользоваться кирпичами нормального формата (NF) и тонкого формата (DF). Вид строительства наружных стен с толщиной от 37,5 до 50 см применяется все чаще, так как считается экономичным, а также хорошо зарекомендовал себя с точки зрения планировки и несложен технически.

Кирпичная кладка с облицовкой из одной оболочки делается при полном заполнении швов. Каждый ряд кладки должен иметь как минимум по два кирпича одинаковой толщины, между которыми должен проходить непрерывный, сдвинутый по рядам и заполненный по всей 20 мм толщине раствором продольный слой. При этом требовании мы получаем, например, толщину стены ≥37,5 см без штукатурки. Из-за быстрого высыхания кирпичной кладки в результате капиллярной проводимости кирпичей, а также, во избежание различных моментов деформации, соединенные совместно с облицовочными кирпичами кирпичи внутренней части кладки тоже должны отвечать требованиям кирпичей по DIN 105.

Для кирпичной кладки с облицовкой из одного слоя хорошо зарекомендовали, особенно для наружной стороны облицовочные кирпичи (доля пустот менее 15%) с водопоглощением более 7 весовых % и соответственно хорошей капиллярной проводимостью и способностью к высыханию.

Швы видимых поверхностей заполняются раствором целиком. Это препятствует нагрузкам от влаги поверхности стены, а также промоканию стены. Если швы не заполняются полностью, то тогда их нужно очистить на глубину до 15 мм с очисткой боков кирпичей и в завершение полностью заполнить. По архитектурным причинам поверхность шва может быть ниже видимой поверхности облицовочных кирпичей приблизительно на 3 мм.

Кирпичная кладка с облицовкой из двух оболочек

Кирпичная кладка с облицовкой из двух оболочек с воздушным слоем

Кладка с облицовкой из двух оболочек с воздушным слоем. При расчетах в качестве толщины стены принимается только толщина внутренней несущей оболочки. Перекрытия могут опираться только на них. Минимальная толщина внутренней оболочки может составлять при определенных предпосылках 11,5 см (например, максимально два полных этажа), должна, однако, как правило, приниматься за ≥ 17,5 см (несущая способность, строительно-физические причины).

Толщина воздушного слоя за проветриваемыми облицовочными оболочками должна составлять как минимум 60 мм. Пустое пространство необходимо защитить от попадания раствора. Толщина воздушного слоя может быть уменьшена до 40 мм, если строительный раствор соскабливается, по крайней мере, на одной стороне кладки перед пустотой. Наружные оболочки должны быть, как правило, 115 мм, но минимум 90 мм толщины. Более тонкие наружные оболочки, это – облицовка, правила по которым регулируются в DIN 18515 (Германия). Наружные оболочки должны опираться по всей своей длине. При прерванной опоре, например, на консолях, в точке опоры все кирпичи должны опираться с обеих сторон.

Наружные оболочки толщиной 115 мм должны крепиться по высоте на расстоянии не более 12 м. Поэтому они могут подниматься до 2,5 этажей над точкой своей опоры. При креплениях из стали необходимо применять сильно сопротивляющийся коррозии материал. Если наружная оболочка не выше двух этажей или если она крепится на этих расстояниях, то тогда она может на 1/3 часть выходить за точку своей опоры.

Наружные оболочки от 90 до 115 мм не могут находиться выше 20 м над землей и их необходимо крепить по высоте на расстоянии не более 6 м. В домах до двух полных этажей допустим треугольный фронтон высотой до 4 м. Наружная оболочка толщиной в 90 мм может выступать максимум на 15 мм за опору и кладется с полным заполнением швов.

Оболочки стены соединяются между собой проволочными анкерами из нержавеющей стали по DIN 17440 (Германия), материал № 14401 или № 14571. Расстояние между анкерами по вертикали не должно превышать 500 мм, расстояние по горизонтали – максимум 750 мм. Первый ряд анкеров должен быть расположен как можно ниже. На всех свободных краях – перед проемами, на углах зданий, вдоль расширительных швов и на верхних концах наружных оболочек – необходимо располагать дополнительные анкеры через каждый погонный метр длины края. При изогнутых оболочках стен вид, расположение и количество анкеров определяются с учетом деформаций.

В любом случае проволочные анкеры должны соответствовать по форме и размерам DIN 1053. Если проволочные анкеры прокладываются не в ложковом шве или выбирается другой вид крепления анкерами, например, плоские стальные анкеры или дюбели во внутренней оболочке, необходимо доказать, что этот вид крепления анкерами может воспринять усилие минимум в 1 КН на 1 мм скольжения на каждый анкер или, что имеется разрешение строительного надзора. В противном случае необходимо соответственно увеличить количество анкеров. При других видах крепления облицовочной оболочки, например, линейном креплении или только на высоте перекрытий, необходимо доказывать устойчивость.

Облицовочные оболочки должны крепиться проволочными анкерами из нержавеющей стали, также необходимо предъявлять к крепящим конструкциям те же требования. В известных в настоящее время допусках описываются крепящие конструкции из антикоррозионного материала, то есть легированной стали. Институт Строительной техники в Берлине обосновывает это тем, что речь идет о строительных деталях, которые являются недоступными после монтажа и которые в результате этого не могут быть больше проверены.

Внутренние оболочки и этажные перекрытия необходимо защищать в точках опоры промежуточных объемов от влаги. Герметизация в районе воздушного слоя и также над оконными и дверными перемычками и под наружными подоконниками идет с уклоном наружу, в районе облицовочной оболочки она прокладывается горизонтально. Стыки и примыкания соединяются водонепроницаемым клеем. Герметизация должна быть такой, чтобы наружная оболочка не могла соскользнуть по нему. Герметизация прокладывается на подложку из раствора до переднего края наружной оболочки. Уплотнительное полотно для нижнего изоляционного слоя должно соответствовать DIN 18195 (Германия). Оболочки стены в точках их соприкосновения, например, опорах притолоках окон и дверей, отделяются друг от друга водонепроницаемыми гидроизоляционными слоями. В конструкциях с теплоизоляционным сердечником, особенно если теплоизоляция достает до оконных или дверных коробок, оболочки стены не соприкасаются, поэтому это требование (по DIN) к ним не применяется.

Наружные оболочки, включая их парапеты, должны иметь снизу и сверху вентиляционные отверстия, например, открытые стыковые швы. Их поперечное сечение на 20 м2 поверхности стены (считая окна и двери) должно составлять около 75 см2. Вентиляционные отверстия должны оставаться открытыми. Прямо над гидроизоляцией опорной поверхности облицовочной оболочки оставленные открытыми в первом ряду кирпичей стыковочные швы позволяют стекать воде, собравшейся в воздушном слое (дренажные отверстия). Проволочные анкеры должны, с уччетом их статической эффективности, делаться так, чтобы по ним не передавалась влага из наружной во внутреннюю оболочки. Например, путем надвигания пластмассового диска.

В наружной оболочке должны располагаться вертикальные расширительные швы. Расстояния между ними зависят от климатических нагрузок (температуры, влажности, положения строительного объекта и т.д.), вида строительных материалов и цвета наружной поверхности. Кроме того, должна быть обеспечена свободная подвижность наружной оболочки также в вертикальном направлении. При проектировании окон и дверей необходимо обращать внимание на разные деформации наружной и внутренней оболочек, особенно в зданиях, в которых наружная оболочка проходит через несколько этажей. При жестком креплении опор перемычек на несущей конструкции необходимо разделять кладку парапета от остальной, поднимающейся вверх облицовочной кладки деформационными швами. Расширительные швы герметично и плотно заделываются соответствующим материалом.

Вертикальные деформационные швы в облицовочных оболочках могут делаться без заполнения швов, если задняя часть стенной кладки и возможные теплоизоляционные слои хорошо защищены от передачи влаги, например, воздушным слоем, защитной пленкой и т. д. Предпосылкой является достаточная толщина оболочки (≥ 90 мм) и небольшая ширина швов (≤ 15 мм).

Кирпичная кладка с облицовкой из двух оболочек и воздушным слоем, а также дополнительной теплоизоляцией

При размещении дополнительного теплоизоляционного слоя в виде матов или плит необходимо обращать внимание на их полное прилегание по всей наружной поверхности внутренней оболочки. Расстояние между оболочками кладки при пользовании обычными проволочными анкерами не должно превышать 150 мм. При большем расстоянии все другие виды крепления должны получить доказательство пригодности. Толщина воздушного слоя размером минимум 40 мм не должна сужаться из-за неровностей теплоизоляционного слоя.

В качестве систем с теплоизоляционным сердечником считаются все многослойные виды строительства, в которых между внутренней и наружной оболочками:

  • производится заполнение пустого пространства (< 4 см) и используются теплоизоляционные системы, нормированные для этих видов работ;
  • пространство заполняется так называемыми теплоизоляционными плитами для воздушного пространства или плитами из минерального волокна или твердой пены;
  • производится заполнение пустого пространства гидрофобизированным засыпным материалом или же последующее вспенивание полимерных смол.

Кирпичная кладка с облицовкой из двух оболочек и воздушным слоем, а также дополнительной теплоизоляцией. Теплоизоляционные плиты из минеральных волокон должны иметь водоотталкивающую пропитку. Плиты из жесткого пенопласта должны быть трудновоспламеняющимися и иметь фальц по периметру, например, так называемый ступенчатый фальц. Предлагаются оба вида плит разной толщины, которые можно также монтировать в конструкциях с воздушным слоем. При большей толщине рекомендуется монтаж в два слоя.

Плиты для заполнения воздушного слоя – это двухслойные теплоизоляционные элементы в виде плит с теплоизоляционным слоем из минеральных волокон или пенопласта и нанесенными сверху или включенными в поверхность зонами вентиляции.

Теплоизоляционные плиты должны плотно прилегать к наружной стороне внутренней оболочки стены так, чтобы обеспечивалась равномерная толщина слоя, причем направленные наружу воздушные каналы должны, по возможности, проходить вертикально. Необходимо соблюдать инструкции изготовителя по монтажу.

При монтаже плотно прижатые друг к другу теплоизоляционные плиты надвигаются на проволочные анкеры и крепятся предусмотренными для этих целей пластмассовыми шайбами.

Наружная оболочка может возводиться перед теплоизоляционным слоем так близко, насколько это позволяется кладкой (на толщину пальца, отклонения от уровня). Необходимо обращать особое внимание на полное заполнение швов облицовочной кладки, которое должно производится профессионально (с последующим заполнением швов).

Толщина наружных оболочек должна составлять минимум 90 мм. Расстояние между оболочками стены при пользовании проволочными анкерами не должно превышать 150 мм. При больших расстояниях необходимо заменить крепление и доказать его пригодность. Необходимо соответственно выполнять все требования для кладки стен из двух оболочек с облицовкой и воздушным слоем. Область воды от брызг около 30 см.

Кирпичная кладка с облицовкой из двух оболочек с теплоизоляционным сердечником

Дренажные отверстия в облицовочной оболочке должны иметь на площади 20 м2 (включая окна и двери) поперечное сечение как минимум 50 см2 в области нижней опоры. Для быстрого и уверенного отвода влаги, попавшей через облицовочную оболочку или дефектные места, рекомендуется предусмотреть открытые стыковые швы непосредственно над герметизацией поднимающихся вверх поверхностей облицовочных оболочек. В точках соприкосновения облицовочной оболочки и кладки задней оболочки, например, дверные и оконные проемы, необходимо предусмотреть гидроизоляционные слои. В отличие от кладки с облицовкой и с воздушным слоем при этом не требуется создание верхних вентиляционных отверстий в теплоизоляционном сердечнике. Швы облицовочной оболочки заполняются полностью.

Встроенные между оболочками стен теплоизоляционные системы не допускают непосредственной вентиляции облицовочной оболочки. Поэтому облицовочные оболочки при наличии теплоизоляционного сердечника подвергаются повышенным нагрузкам от мороза, а также более высоким температурным нагрузкам. Эти влияния должны учитывать путем выбора соответствующих материалов и конструктивных мероприятий, например, путем размещения деформационных швов.

Кладка с облицовкой из двух оболочек с теплоизоляционным сердечникомУчастки облицовочных оболочек, имеющие жесткую связь с несущей кладкой стены (например, у парапетов, над оконными перемычками, опора на балконы, лоджии), необходимо отделять вертикальными швами от непрерывных, свободно подвижных участков фасада. При помощи расположения дополнительных деформационных швов рекомендуется разбить облицовочную оболочку на участки по 6-8 м. При этом деформационные швы должны преимущественно располагаться недалеко от наружных и внутренних углов, а также на переходах между закрытыми площадями стены и парапетами. Необходимо также предусмотреть горизонтальные деформационные швы под поднимающимися вверх консолями и выступающими строительными конструкциями. Нельзя ограничивать возможности движения облицовочной оболочки.

Доказательство способности теплозащиты производится по Распоряжению о теплозащите и DIN 4108 (Германия). Расчетные величины теплопроводности можно получить в DIN 4108 «Теплозащита высоких домов» или Допусках или публикациях в Федеральном вестнике.

Поведение диффузии и конденсации многослойных конструкций стен сильно зависит от вида и последовательности слоев, а также теплоизоляции и диффузионной плотности разных слоев строительных материалов. В первую очередь это имеет место, если теплоизоляционный материал прилегает без промежутка к облицовочной оболочке и следует опасаться потери качеств теплоизоляционного слоя вследствие промокания, например, при большой нагрузке на фасад от косых проливных дождей. В данном случае при помощи конструктивных мероприятий следует ограничить попадание влаги или же дать влаге свободный выход при помощи воздушной щели толщиной 1 – 2 см.

В Правилах противопожарной безопасности для наружных стен из двух оболочек с теплоизоляционным сердечником, независимо от поведения теплоизоляционных материалов при пожаре, предусматривается требование того, что несущие внутренние оболочки должны соответствовать классу огнестойкости F90 по DIN 4102 (Германия). Это требование уже выполняется внутренней оболочкой из кирпичей толщиной 115 мм. Требования, предъявляемые к поведению теплоизоляционных материалов при пожаре и их маркировке, определены в Решениях о допуске и соответствующих нормах.

Путем расчетов было установлено, что величина звукоизоляции стен из двух оболочек с дополнительной изоляцией колеблется в зависимости от системы от 60 до 68 дБ. Этим уже удовлетворяются все требования к звукоизоляции наружных стен.

Во время строительства поперечное сечение стены должно быть достаточно хорошо защищено от влаги. Промокшие слои теплоизоляции не могут выполнять стоящих перед ними задач. Неизбежная влага при строительстве лучше всего отводится кирпичами обеих оболочек. Капиллярность и диффузионная способность кирпичей заботится о фактическом достижении полученных расчетным путем высоких величин теплоизоляции систем теплоизоляционных сердечников. В случае теплоизоляционных сердечников необходимо при монтаже соблюдать Директивы по проведению работ изготовителей теплоизоляции или специальных фирм, а также допуски.

Кирпичная кладка с облицовкой из двух оболочек со слоем штукатурки

При этом виде строительства на внешней стороне внутренней оболочки наносится непрерывный слой штукатурки. Перед этим необходимо, насколько это позволяют условия кирпичных работ (щель в палец), сложить облицовочную оболочку и полностью заделать швы.

Для крепления облицовочной оболочки достаточно 5 проволочных анкеров диаметром 3 мм на 1 квадратный метр.

Необходимое по техническим причинам небольшое пустое пространство между облицовочной оболочкой и оштукатуренной внутренней оболочкой предрасположено к появлению мостиков из раствора при кладке облицовочной оболочки. Действие надевающихся на проволочные анкеры дисков или шайб снимается также потому, так как эти служащие против капель диски не могут быть оставлены без касания. Таким образом, проволочные анкеры помогают проникновению влаги во внутреннюю оболочку.

Из практики толщина штукатурки должна составлять в среднем 10 мм. Кроме того, рекомендуется делать штукатурку водоотталкивающей. Рекомендация: для обеспечения уверенной защиты от влаги следует делать конструкции из двух оболочек со слоем воздуха в 4 мм между ними. Толщина всего поперечного сечения стены увеличивается за счет этого максимально на 1 см, но в результате этого получается экономичная стена с хорошими свойствами.

Завершения кирпичной кладки с облицовкой

Непосредственно подверженные действию дождя горизонтальные и слегка наклонные плоскости облицовочной оболочки, такие как завершения стенной кладки, подпорные и садовые стенки, парапеты, все свободно стоящие стены и верхние части труб испытывают большую нагрузку от влаги. Поэтому они должны быть иметь соответствующую гидроизоляцию, такую, чтобы вода не могла проникать. Очень хорошими мероприятиями являются при этом покрытия из металла или готовых конструкций, под стыковые швы которых подложен пропитанный битумом картон, а швы уплотнены.

Что касается других видов покрытий из керамического материала, кирпичей или клинкера или наружных подоконников, других керамических плит или кровельной черепицы, здесь необходимо обеспечить водоотталкивающую поверхность. Это можно обеспечить наклоном, соответствующей плотной обработкой швов и водоотталкивающей керамической поверхностью, например, крыша из черепицы.

При стоячих на торце кирпичах без бокового наклона швы должны выполняться как кровельный профиль с > 2% наклона по обеим сторонам, чтобы облегчить сток дождевой воды. Особо следует указать на необходимую добросовестность при изготовлении водоотталкивающего раствора и соответствующую обработку этим раствором швов покрытий из кирпича. Все покрытия на подвергающихся погодным воздействиям плоскостях должны иметь край для стока воды.

Поделитесь с друзьями:

Рекомендации по применению облицовочного кирпича БАРРУМ Воронеж |

В любом деле профессионализм — это главное. Тем более, в строительстве дома. И здесь нужно ответственно подойти к любому этапу выполнения работ — и к проектированию, и к непосредственно возведению здания, и его отделке.

Предлагаем некоторые рекомендации специалистов предприятия ООО «БАРРУМ»:

1.

Заказываем проект будущего дома

Грамотный проект учитывает множество факторов. Это, не в последнюю очередь, геодезические и геологические особенности местности, а точнее — свойства грунтов. Необходимо заранее понимать — способны ли они вынести проектируемую нагрузку или дело закончится трещинами в стенах и деформацией отдельных элементов конструкции.

2. Особенное внимание уделяем проектированию фундамента.

«Правильный» фундамент — это прочное, стабильное, гидроизолированное сооружение, рассчитанное на проектную нагрузку.

Перед разработкой проекта следует внимательно изучить свойства материалов, из которых планируется возведение фундамента.

3. Если наружные стены сооружения устраиваются на гибких связях, обязательно анкерное или иное арматурное крепление облицовки к стене.

При этом крепежные элементы должны быть изготовлены из нержавеющей стали и иметь диаметр как минимум 4 мм. При этом крепление должно быть осуществлено к основной стене, но не к теплоизоляционным слоям.

Количество анкеров рассчитывается как 1 единица на каждые 0,1 квадратных метра поверхности. Закрепление анкеров происходит в швах кладки, горизонтальных или вертикальных, на глубину как минимум 120 мм, предпочтительно под углом.

Между основным и облицовочным слоем обязателен вентиляционный зазор размером как минимум 10 мм.

Марка «основного» кирпича по прочности должна быть на одну ступень ниже аналогичного показателя для кирпича.

4. Деформационные явления в кладке

Деформация в кирпичной кладке проявляется двояко. Во-первых, это усадка и уменьшение ее объема (из-за уплотнения, потери влаги, затвердевания), во-вторых — изменение линейных размеров (из-за температурного сжатия и расширения).

Усадка может происходить в течение нескольких лет, и это неизбежный процесс для любого сооружения. Столь же неизбежна и температурная деформация, особенно в нашем климате. Но предотвратить образование трещин, тем не менее, можно. Главное — выполнить ряд несложных действий:

  • перед кладкой следует максимально долго и тщательно просушить кирпичи
  • первый ряд облицовки должен быть тычковым и состоять из целых кирпичей. Также целые кирпичи должны быть в самом верхнем ряду и в любых выступающих рядах кладки, а также под опорными частями всех несущих конструкций. Некоторые специалисты советуют чередовать один тычковый ряд с четырьмя ложковыми.
  • обязательно  применение стальной арматурной сетки из проволоки 2-3 мм, укладываемой через каждые пять рядов кладки по всему сечению стены. В некоторых местах (под оконными, над дверными проемами) арматурная сетка должна укреплять каждые 2 – 3 ряда кладки.

  • необходимо устройство прямых или зигзагообразных деформационных (они же — усадочные и температурные) швов от фундамента до кровли здания. Обязательно их присутствие в стенах длиной более 6 метров. Размещать такие швы целесообразно недалеко от углов здания, их оптимальная ширина — 1-2 см, глубина должна равняться глубине облицовки. Полость шва заделывается специальными материалами.

  • максимальная толщина всех кладочных швов должна быть 15 мм.

Существующую трещину можно и нужно убрать. Для этого аккуратно выбить треснувшие кирпичи и установить на их место новые либо заполнить трещину смесью из мелко измельченного кирпича и клея ПВА.

5. Идеальные геометрические размеры кирпича ООО «БАРРУМ» подчеркивает раствор контрастного цвета.

Интересны сочетания желтого кирпича с красными, коричневыми или черными швами, красного кирпича с белым или черным раствором. Коричневый кирпич хорошо смотрится с белыми и красными швами, а серый рекомендуется укладывать на белый раствор.

Цветной раствор приготовляется добавлением одного из красителей: сухого сурика для получения красного цвета, технического углерода — для черного. Оба этих компонента образуют коричневый кладочный раствор, а белый цемент и кварцевый песок применяется для получения белой смеси.

6. Высолы

Кристаллизация солей на кирпичной поверхности приводит к возникновению высолов.

Уберечься от этого можно использованием цемента не ниже марки М400, применением чистой воды для приготовления кладочных смесей, недопущением попадания капель раствора на лицевую часть кирпича. Кроме того, следует использовать густой (жесткий) раствор, не проводить кладочные работы во время дождя, а также применять гидрофобизирующие пропитки. Гидрофобизаторы предназначены для защиты каменных (натуральных и искусственных), кирпичных фасадов, а также фасадов из ракушника и песчаника. Средство без запаха, может быть использовано внутри помещений, улучшает влагопоглощающие и морозостойкие свойства кладки.

Наносится гидрофобизатор по особой технологии. Вначале проводится поверхностная обработка поверхности распылением или с помощью кисти до полного насыщения. Перед этой процедурой поверхность очищается от загрязнений, в первую очередь — от пыли и масел. Спустя 72 часа проводится проверка качества обработки поверхности. Для этого ее обильно орошают водой, которая должна при этом скатываться каплями, а сам материал не должен увлажняться, темнеть, тускнеть. Расход средства на 1 квадратный метр обрабатываемой поверхности — 150-200 мл.

Появившиеся высолы смываются естественными дождями через год-полтора. Также их можно вымыть смесью 300 мл 9%-ного столового уксуса и 1 литра дистиллированной воды, а также специальными смывками.



Кладка кирпича ООО «БАРРУМ»

Необходимый инструментарий:

• Кельма
• Расшивка
• Молоток-кирка
• Отвес
• Правило
• Строительный уровень
• Угольник
• Шаблон
• Шнур-причалка

Вначале следует выложить постель из раствора толщиной около 8 мм, при этом раствор не должен доходить до края будущей облицовки на 9 мм. Для соблюдения этих расстояний необходим шаблон. Сам кладочный раствор должен быть густым (жестким), иначе положенный на него кирпич «поплывет» и раздавит постель. Для этого раствор следует готовить здесь же и в небольших количествах.

Укладка плитки ООО «БАРРУМ»

Поверхность следует очистить от пыли и равномерно намочить. Она не должна содержать трещин, различных незакрепленных деталей, пустот. Затем с помощью кладочного раствора или эластичных клеевых смесей производится укладка плитки.

Клей или раствор на обратную поверхность плитки следует наносить зубчатым шпателем, толщина его слоя — 5-8 мм. Для тяжелой плитки применяется двойное нанесение смеси — и на плитку, и на стену, причем полосы от зубьев шпателя на стене и плитке должны быть перпендикулярны друг другу. На плитке смесь должна быть распределена полностью, без просветов.

Прикладываем плитку к стене и несколько вдавливаем ее, иногда применяя небольшие поворотные движения до того момента, пока раствор не выделится на поверхность. При этом плитку можно укладывать как «в стык», так и с видимыми швами. Швы между плиткой заделываются впоследствии строительным шприцом и щеткой.

Швы температурного расширения и высолы

Для облицовки с помощью плитки необходимы швы температурного расширения из расчета один шов на каждые 25-30 квадратных метров поверхности. Для предотвращения появления высолов необходимо применять те же рекомендации, что и для кирпичной кладки.

Очистка поверхности

После полного высыхания швов плитку нужно тщательно вымыть большим количеством чистой воды. При сильных загрязнениях кладочным раствором применяются специальные очищающие средства.

Наиболее часто Кирпич Баррум используется  для строительства коттеджей и облицовки фасадов жилых домов.



Расшивка швов кирпичной кладки.


   Устойчивость кирпичной кладки обеспечивает принцип перевязки швов, согласно которому верхний кирпич имеет опору на два или три нижних кирпича, перекрывая при этом нижние межкирпичные швы.

● Принцип перевязки кирпичной кладки увеличивает степень устойчивости стены и способствует равномерному распределению нагрузок на разные её участки. В зависимости от расположения кирпичей ряды кирпичной кладки делятся на ложковые и тычковые.

Виды перевязки в кирпичной кладке:

1. Цепная однорядная перевязка. Однорядная перевязка кирпичной кладки предусматривается чередование ложковых и тычковых рядов. Чаше всего она используется при возведении стен без отделки облицовочным кирпичом.

2. Трехрядная перевязка. При трёхрядной перевязке делается перевязка каждых трёх ложковых рядов тычковыми рядами. Используется при возведении простенков и столбиков.

3. Многорядная перевязка. При многорядной перевязке производится выкладывание ложковых рядов, при этом через каждые 5-6 рядов делается перевязка тычковыми рядами. Если кладка ведётся с использованием кирпича толщиной 65 мм, то тычковый ряд делается через 6 рядов, а при использовании кирпичей толщиной 88 мм — через каждые 5 ложковых рядов.

● В кирпичной кладке есть как горизонтальные, так и вертикальные швы. Согласно технологии швы заполняются раствором, который связывает отдельные кирпичи в единый монолит. Выступающие за пределы швов излишки раствора в процессе кладочных работ удаляются. После этого производится расшивка этих швов — то есть их затирка в целях повышения герметичности. Расшивка швов способствует устойчивости к воздействию внешних неблагоприятных факторов, повышает срок службы и увеличивает внешнюю привлекательность кирпичной стены.


Виды расшивки кирпичных швов
Толщина швов кирпичной кладки согласно правилам СНиП может составлять от 10 до 15 мм для горизонтальных швов и от 8 до 15 мм для вертикальных. Нередко строители в целях экономии цементного раствора делают очень тонкие швы. Также толщина швов может варьироваться в зависимости от климатических условий определённого региона.

● Общая последовательность обработки швов предусматривает то, что сначала следует обрабатывать вертикальные швы, а затем — горизонтальные.

● В кирпичном строительстве применяются несколько вариантов заделки швов:

Прямоугольная расшивка вподрезку. Расшивка заподлицо относится к наиболее простым видам — для её создания производится срезание со стены лишнего раствора при помощи кельмы, после чего швы между кирпичами обрабатываются щёткой с жёстким ворсом. Швы при таком варианте расшивки выделяются.

Прямоугольная заглублённая расшивка применяется для декоративной отделки кладки. Данный вариант можно отнести к трудоёмким — в процессе его выполнения сначала удаляется раствор из всех швов на глубину 5-6 мм, далее производится уплотнение и уже потом разглаживание нового раствора округлым нагелем.

Вогнутая расшивка кирпичных швов производится с использованием специального инструмента, который так и называется — «расшивка». При этом варианте делается срезание лишнего раствора с последующей обработкой швов при помощи полукруглого спец. инструмента — расшивки.

Скошенная расшивка швов кирпича применяется в регионах с суровыми климатическими условиями. Заранее наточенной кельмой выступающий раствор срезается под острым углом с углублением на 3-4 мм.

Предназначение расшивки швов кирпичной кладки
● После работ по расшивке серьёзно улучшается внешний эстетический вид сооружения. Также при  этом можно хорошо скрыть разницу в оттенках раствора — в случаях, когда он замешивался в течение нескольких дней.

● Применение затирки даёт возможность защитить цементную основу. Уменьшается количество попадающей на швы влаги, которая приводит к разрушению кладки. Наличие затирки увеличивает срок эксплуатации строения и откладывает проведение капитального ремонта.

● После выполнения работ по расшивке кирпичных стен улучшаются теплоизоляционные характеристики дома, что сокращает расходы на отопление в зимний период.

Особенности применения расшивки кирпичных швов
Расшивка швов в кирпичных зданиях необходима не только в строениях, построенных из керамического кирпича, но и в здания, возводимых из силикатного кирпича, а также в домах из натурального камня.

● Так как расшивка сама по себе является элементом отделочных работ, то стена, на которой предполагается производить расшивку, не должна быть ранее отштукатуренной. Чаще всего расшивке подвергаются наружные стены строения. Расшивка с внутренней стороны стен делается чаще всего в целях достижения определённого эстетического эффекта.

● Расшивка кирпичной кладки может производится на любом этапе строительных работ — сразу при возведении стен, во время отделочных работ, в процессе эксплуатации дома после его усадки. Но при расшивке швов в старом строении придётся учесть тот факт, что раствор уже набрал прочность. При работах со свежим раствором во время общих строительных работ удаление лишнего раствора будет гораздо более простым. Также при расшивочных работах в старом доме при удалении старого раствора необходимо делать более серьёзное углубление — не менее 10-15 мм.

● Для расшивки кирпичных швов используются только остро заточенные инструменты — это предотвращает соскальзывание инструмента и сколов на кирпиче. Также придётся учитывать тот факт, что кирпичная кладка ведётся с соблюдением принципа перевязки, то есть со смещением верхнего кирпича относительно нижнего.

Технология расшивки швов кирпичной кладки
● Не рекомендуется производить расшивку во время дождя — раствор впитает в себя слишком много влаги. При внезапно начавшихся атмосферных осадках работы прекращаются и обрабатываемая поверхность укрывается полиэтиленовой плёнкой. А при слишком высокой температуре окружающего воздуха раствор будет слишком быстро высыхать, что нарушит технологию работ. При необходимости работ на высоте необходимо подготовить строительные леса или лестницу-стремянку достаточной высоты.

1. Подготовка кирпичной кладки. С кладки удаляются все загрязнения, стена обеспыливается. Цементные швы очищаются от наиболее грубых загрязнений при помощи щётки с жёстким ворсом. Мелкие частицы можно удалить при помощи аппарата высокого давления. После очистки поверхности необходимо подготовить ведро с водой и валик. Произвести смачивание тех швов, которые будут обрабатываться в ближайшее время.

2. Приготовление раствора для расшивки. Раствор можно приобрести в строительных магазинах в готовом виде или в виде сухой смеси, компоненты которой и способ приготовления указаны на упаковке. В процессе приготовления необходимо строго следовать инструкции и учитывать временные рамки, когда приготовленный раствор надо будет использовать. При смешивании раствора ручным способом процесс приготовления займёт достаточно много времени. Поэтому лучше использовать специальную дрель с миксер-насадкой. Не стоит готовить раствор сразу для всей стены — лучше приготовить раствор малыми порциями. При нанесении на температурный шов кладки слишком жидкого или несколько подсохшего раствора возможно нарушение целостности первого резкого температурного перепада.

3. Перед расшивкой швов кладки производится удаление небольшого количества старого раствора на глубину 10-15 мм. При каких-либо дефектах в кирпичной кладке заранее наносится достаточное количество приготовленной смеси на более глубоком уровне. Далее при помощи щётки с жёстким ворсом удаляются следы раствора. В местах с малой доступностью старый раствор удаляется при помощи зубила или специальных аппаратов. Подготовив поверхность кирпичной стены, можно начинать наносить раствор, который должен быть однородным без комкообразных включений. Раствор наносится с некоторым излишком — этот излишек сразу же удаляется кельмой. Берётся узкая расшивка и производится интенсивное вдавливание раствора в вертикальные швы. Вдавливание даёт возможность удалить лишний воздух, чтобы он не остался между старым и новым слоем раствора. Обработка горизонтальных швов ведётся при помощи длинной расшивки, которую необходимо использовать таким образом, чтобы раствор равномерно распределяются по всему шву. Придание новому раствору нужной формы можно сделать с помощью подходящих подручных средств — резиновый шланг может придать вогнутую форму, скошенный шов поможет сделать деревянная планка.

Проведение работ по кирпичной кладке

Облицовочный кирпич и клинкер, керамический клинкер, облицовка, как бы не назывались сегодня строительные материалы для облицовки стенной кладки – их происхождение лежит в обожжённом кирпиче. Он с самого своего происхождения считается строительным материалом с особыми свойствами: солидностью, прочностью, многообразием архитектурных возможностей. Дома из кирпичей или клинкера успешно справляются до нашего времени с особыми требованиями к тепло- и звукоизоляции, к защите от погодных условий. Они демонстрируют чувство собственного достоинства и ремесленное мастерство.



Во второй половине ХΙХ в. массивная стена из обожжённого кирпича в ходе более сильного функционального направления архитектуры в отношение конструкций стены и строительных материалов, а также в связи с новыми техническими возможностями, превратилась в конструкцию наружной стены из двух кирпичных оболочек. Наружная кирпичная стена состояла при этом из более равномерных кирпичей, частично связанных с декоративной стенной кладкой, а внутренняя оболочка служила главным образом как несущая оболочка стены. Воздушное пространство между наружной и внутренней оболочками выполняла такие задачи, как вентиляция и дренаж каменной кладки. Оно несло функцию воздушного буфера. Обе оболочки стены крепились между собой при помощи положенных поперек кирпичей. В 60-х годах эта конструкция стены из двух оболочек была дополнена расположенной внутри теплоизоляцией. Проволока, сначала простой металл, позже высокосортная сталь, заменили поперечные кирпичи. Внутренняя оболочка наружных стен могла выполняться также из других строительных материалов.



Параллельно с этим развитием для видимой части наружной стены было создано бесконечное многообразие цветов, структур поверхностей материалов для кладки. Также велась работа над экономичностью и легкостью ухода за наружной кирпичной кладкой. Из-за постоянных требований к экономичному строительству появилось много новых разработок, которые должны были снизить стоимость материалов и облегчить работу ремесленников. Новые разработки, такие как, например, крупноформатные строительные конструкции, собранные на заводе из кирпичей, открыли в совокупности с уже оправдавшими себя конструкциями инновационный спектр творческих решений для любых видов стен и концепций домов.



На основе вековых традиций кирпичной кладки из обожжённой глины даже сегодня наиболее распространенными понятиями являются «обожжённый кирпич» или же «кладка из обожжённого кирпича». С конструктивной точки зрения сегодня различаются строительные конструкции из одной или двух оболочек. В последней редакции DIN 1053 (Германия), когда речь идет о кладке наружных стен, говорится о однослойной кладке с облицовкой или наружных стенах из двух оболочек с не несущими наружными оболочками в виде облицованной или покрытой штукатуркой оболочке. Понятия « кирпичная кладка из двух оболочек с облицовкой» объединяет в себе, таким образом, почти все конструкции стен с облицовкой и клинкером в облицовочной оболочке.



При планировании зданий, наружные стены которых должны удовлетворять всем требованиям к защитным функциям: тепло- и звукоизоляции, защите от влаги и несущей способности, при выборе необходимой конструкции стены должны соблюдаться следующие факторы окружающей среды:

  1. положение строительного участка;
  2. топографическое положение здания;
  3. климатические условия;
  4. степень нагрузки наружных стен.

Кирпичная кладка с облицовкой или кладка из клинкера отвечает всем требованиям. Очень часто конструкция наружной стены рассчитывалась только по стоимостным параметрам, пренебрегая возникающей впоследствии дополнительной стоимостью, а не с точки зрения экономии. При этом не обращалось внимания на нагрузки на наружные стены снаружи и изнутри. Строительные недостатки, возникавшие в результате этого, удавалось впоследствии устранить с большим трудом и, чаще всего, с большими затратами. Нагрузка на наружные стены от косого дождя часто недооценивалась. Это могло повлечь за собой промокание стены из-за ее неправильного строения, конструктивных ошибок, недостатков при проведении работ или неправильном выборе материала. Кирпичная кладка с облицовкой может быть приспособлена для любых погодных условий и может прекрасно сопротивляться косому, бьющему в стены дождю. При этом в отличие от многих многослойных видов стен, ограничивается такой важный обмен влажными испарениями.



Выбор облицовочного кирпича



Облицовочный кирпич и клинкер – кирпичи, морозостойкость которых доказана испытаниями. Поверхности могут быть структурированными. В то время как доля воды при ее поглощении клинкером может достигать около 7%, при облицовочных кирпичах она не ограничена. Кирпичи должны выполнять требования к их качеству по DIN 105 (Германия). Что касается их внешнего вида и цветов в нормативах не имеется по этому поводу никаких определений. Для свойств такого характера решающее значение имеют:

  • торговые требования;
  • условия расплаты и поставки;
  • директивы ассортимента отдельных заводов-изготовителей;
  • покупка после осмотра или осмотр на месте проведения работ;
  • особые договоренности.
Общая выдержка из DIN 105 «Требования к облицовочным кирпичам и клинкеру»


Группа

продукта

Вид кирпичей

Водопоглощение

Класс прочности

Прочность кирпичей на сжатие, Н/мм2

(кг·с/см2)

Облицовочный кирпич,

пустотность более 15%

> 7

6

12

20

28

7,5 (75)

15,0 (150)

25,0 (250)

35,0 (350)

Клинкер

Облицовочный полнотелый кирпич

> 7

12

20

28

15,0 (150)

25,0 (250)

35,0 (350)

Пустотелый клинкер

≤ 7

28

≥35,0 (350)

Высокопрочный клинкер

Полнотелый клинкер

≤ 7

28

≥ 35,0 (350)

Высокопрочный пустотелый клинкер

≤ 7

36

48

60

45,0 (450)

60,0 (600)

75,0 (750)

Керамический клинкер

Высокопрочный полнотелый клинкер

≤ 7

60

75,0 (750)

Керамический пустотелый клинкер

≤ 6

Керамический полнотелый клинкер

≤ 6

60

75,0 (750)



Облицовочный кирпич и клинкер должны иметь такое строение, чтобы по одной ложковой или головной стороне не имели таких трещин, повреждения кромок или деформаций, которые снижали возможность их использования этой видимой стороной или без штукатурки. Небольшие короткие трещины или волосовины не оказывают отрицательного действия на водное хозяйство стены и ее сопротивляемость погодным условиям. Облицовка с большими трещинами, а также такими, которые проходят в пустотелых кирпичах до пустот, или облицовка с большими повреждениями видимой поверхности не могут использоваться при кладке так, чтобы дефекты были видны на фасаде.



При изготовлении, упаковке, транспортировке и работе с грубыми керамическими изделиями можно не обращать внимания на обязательно появляющиеся минимальные повреждения, так как они не нарушают функций материала в кирпичной кладке (его применимость), и не снижают эстетическое воздействие фасада. Рекомендуется достичь однозначных и четких договоренностей о структуре поверхности, свойствах, цвете, формате и сорте облицовочного материала при его осмотре.



Когда речь идет о клинкере и облицовочных кирпичах, то из-за их различной капиллярности (водопоглощение) говорится не о лучших или худших, а просто о разных свойствах. Оба этих материала хорошо годятся для облицовки. Решающим для успеха применения этих материалов является то, что вид работы с ними должен быть подогнан к разному поведению этих материалов, то есть, соответствовал материалу.



Впитывающая способность видимых поверхностей облицовочных кирпичей чаще всего ниже, чем площадей их опоры. Видимые поверхности, наряду с обожжённой оболочкой, которая имеется у них совместно с (обрезанными) площадями их опоры, имеют толстую прессованную оболочку, ограничивающую их капиллярность по сравнению с площадями опоры. Облицовочный кирпич и клинкер из-за их пористости и капиллярной структуры поглощают воду, аккумулируют ее и снова отдают. Материал с большей способностью к поглощению пригоден для применения при облицовке конструкций наружных стен, которые остаются свободными для диффузии. Клинкерный кирпич с более плотной структурой и ограниченным водопоглощением имеют низкую впитывающую способность. Поэтому он годится в первую очередь для облицовки объектов, в которых отторжение дождевой воды предусматривается уже на наружной поверхности внешней стены. Для этого кирпичная кладка не должна иметь недостатков.



Компенсация влаги через поперечное сечение стены осуществляется в наружных стенах их клинкера в основном через систему швов с раствором. На практике часто распространено неправильное представление о том, что с промоканием кирпичной кладки лучше всего бороться так, что вместо впитывающих облицовочных кирпичей лучше применять плотный по структуре клинкер с низким водопоглощением. Это мнение основывается на неправильной предпосылке, так как не учитывает тот факт, что причина заключается в неудовлетворительном качестве работы, неправильной конструкции стены или непригодном растворе. Облицовочный кирпич и клинкер предлагаются также в виде пустотелых кирпичей. Пустоты в кирпиче не вызывают снижения сопротивляемости кирпича действию косого дождя.



Для получения хорошей адгезии между кирпичом или клинкером и раствором предпочтительнее пользоваться обогащенные вяжущим растворы групп ΙΙ или ΙΙ а. Составы растворов:



Известково-цементный раствор группы ΙΙ:

1 часть портландцемента;

2 части гидроокиси кальция;

8 частей песка, фракция 0-4 мм.



Трассовый раствор группы ΙΙ:

1 часть твердеющего в воде трасса ЛП;

2,5 части песка фракции 0-4 мм.



Кирпичная кладка с трассовым раствором должна тщательно обрабатываться впоследствии (долгое время твердения, опасность от мороза), повышенная потребность в жидкости.



Известково-цементный раствор группы ΙΙ а:

1 часть портландцемента;

1 часть гидроокиси кальция;

6 частей песка фракций 0-4 мм.



Трассовый раствор группы ΙΙ а:

1 часть портландцемента;

2 части затвердевающего в воде трасса ЛП;

8 частей песка фракций 0-4 мм.



Замена раствора из сухой смеси трассовым цементом в виде вяжущего ограничивается применением в особых условиях, например гидравлические сооружения, об этом достигается особая договоренность. Для кирпичной кладки применяются также заводские растворы из сухой смеси. Они, как правило, отличаются особо хорошим зернистым строением песка и хорошей длительностью переработки (жизнестойкостью). Особенно хорошо годятся для стен с полностью заполненными швами и затиранием швов. Кроме того, они отличаются правильной дозировкой.



Группы растворов ΙΙΙ и ΙΙΙ а не допускаются при кладке наружных оболочек стен при кладке из двух оболочек, кроме как, за редким исключением и при необходимости группы ΙΙΙ для тех участков наружных оболочек, которые делаются с армированием (DIN1053/3).



При кирпичной кладке облицовочных оболочек нельзя пользоваться легкими растворами. Пользование смешанными на заводе растворами с замедлителем схватывания требует особой договоренности, так как из-за связанного с ним более длительного «открытого» времени необходима защита свежей кирпичной кладки.



Затирка швов (заподлицо) – кладка и заполнение швов за один процесс – выполняется, как правило, растворами группы ΙΙ или ΙΙ а, преимущественно замешанными из сухой смеси. При последующем дополнительном заполнении швов можно также применять растворы групп ΙΙ и ΙΙ а, а при необходимости цементный раствор группы ΙΙΙ: 1 часть портландцемента и 4 части песка, фракции 0-2 мм.



Для повышения пластичности и водонепроницаемости в раствор для швов можно добавить порошок гидроокиси кальция до 20 весовых процентов. При этом нельзя уменьшать содержание цемента.



Красители можно добавлять в незначительных количествах. Можно пользоваться пигментами, которые подходят к цементу, извести и не выцветают. Цветные готовые компоненты раствора для заполнения швов имеют, как правило, подходящий состав материалов, в результате чего получается равномерный цвет. Предпосылкой для равномерного и одинакового цвета швов является одинаковая консистенция раствора при работе.



Фракционный состав песка для раствора должен быть хорошо подобран и должен позволять его плотное хранение. Необходим песок фракций 0-4 мм для кладочного раствора и 0-2 мм для заполнения швов. Пески, мельчайшие фракции которых составляют 0-0,2 мм и соответственно 10-20 весовых процентов, годятся лучше всего. Если этих долей не будет, то их следует дополнить путем добавления каменной муки, такой как трассовая мука, кварцевая мука или известь. Эти средства нельзя добавлять за счет вяжущего.



Добавочные материалы, это – мелкие, составленные по индивидуальным рецептурам или инструкциям по употребление добавки, которые не действуют в недопустимой мере на схватывание, прочность и постоянство раствора, а также на антикоррозионную защиту анкеров и других стальных частей в бетоне. В качестве добавок можно использовать нормированную строительную известь, каменную муку разных видов и трассы, а также прошедшие испытания добавки к бетонам или подходящие пигменты.



Так как добавочные средства позитивно влияют на одни свойства раствора одновременно, при некоторых обстоятельствах, отрицательно на другие свойства, их лучше не применять. При необходимости применения следует провести испытание на их пригодность.



Замер составных частей раствора на строительной площадке производится на весах или при помощи мерных сосудов для того, чтобы получить равномерный состав. Смешивание должно производиться только машинным способом. Раствор должен пускаться в работу до начал его схватывания, то есть в течение часа. Инструкция по смешиванию должна быть укреплена на смесителе. Пластичность раствора, а особенно его состав, должны быть согласованы с впитывающей способностью кладочных кирпичей. Дополнительное подмешивание раствора не допускается.



Проведение работ по кирпичной кладке



Кирпичная кладка проводится в перевязку. Для этого годятся все виды перевязок, как регулярные, так и декоративные, соответствующие обычным правилам кладки: размер перевязки должен быть от ≥ 0,4 h или ≥ 4,5 см, где h – высота кирпича. Толщина швов выбирается таким образом, чтобы размер камня и шва соответствовали ориентировочному строительному размеру или же координационному размеру. Как правило, номинальный размер стыковых швов составляет 10 мм, а продольных (ложковых) швов – 12 мм.



Поставляемые главным образом на поддонах кирпичи осторожно сгружаются, хранятся без касания с землей и защищаются до их использования от грязи и погодных влияний.



Поставленные в упаковках облицовочные кирпичи для достижения желаемой игры цвета перемешиваются, то есть кирпичная кладка осуществляется из нескольких пакетов одновременно. Так как речь идет о продуктах из природного сырья, всегда возможны небольшие расхождения по цвету, которых удается избежать путем смешивания небольших количеств. По той же причине рекомендуется для отдельных участков площадей заказывать кирпичи одной партии.



Кирпичи для видимых частей не разбиваются, а пилятся и очищаются затем чистой водой. Места обреза при помещении в кладку должны быть вертикальными по отношению к площади стены.



Облицовочные кирпичи кладутся со свободно стоящих лесов. При длительных перерывах в работе и дожде кладка закрывается сверху вниз по видимым сторонам. Большие площади свежей кладки рекомендуется защищать при неблагоприятных погодных условиях, таких как солнце, дождь или ветер. От фасада берутся доски лесов и устанавливаются вертикально.



Свежая кирпичная кладка должна также защищаться от мороза, своевременно путем ее укрывания. При морозе кирпичная кладка ведется после принятия особых защитных мер. Не допускается применение солей для оттаивания и антифризов. Замерзшие материалы применять запрещается. Поврежденная морозом кладка должна разбираться.



Все растворы должны иметь состав и консистенцию, которая соответствует всасывающей способности кирпичей. К заводским растворам нельзя добавлять или примешивать на строительной площадке никаких веществ или средств. Разрешается работать с несколькими растворами разных видов или групп только в том случае, если их невозможно перепутать. Все стыковые и ложковые швы, а особенно внутренние продольные швы толщиной 20 мм при кладке из одной оболочки, должны целиком заполняться раствором без пустот.



При кирпичной кладке с заполнением за один рабочий процесс выступающий из швов раствор убирается и после уборки, но еще в пластичном состоянии, снова заносится в швы при помощи деревянных лопаток, мастерка или куска шланга. Цвет шва определяется при этом в основном консистенцией раствора при этом дополнительном заполнении швов. Слишком рано обработанный шов светлый, если же шов был заполнен уже немного схватившимся раствором, то он будет темным.



Профессиональное проведение дополнительного заполнения швов предполагает корректное соблюдение всех следующих за кладкой процессов работы. Для последующего заполнения требуется перед каждым рабочим перерывом равномерно освободить швы от раствора на глубину от 15 до 20 мм – однако не до пустот в кирпиче – и очистить бока кирпичей. Перед внесением приготовленного в смесителе раствора для заполнения швов фасад должен быть намочен в достаточной степени. При необходимости можно его почистить. Слабопластичный раствор для швов вдавливается в шов за две рабочих операции и хорошо уплотняется:



  • 1-й рабочий шаг: сначала ложковый шов, затем стыковой шов;
  • 2-й рабочий шаг: сначала стыковой шов, затем ложковый шов.

По возможности швы заполняются до поверхности кирпичей или максимум от 1 до 3 мм ниже поверхности облицовочных кирпичей. Заполненный раствор следует предохранять от преждевременного высыхания. При неблагоприятной погоде может понадобиться дополнительная обработка. В случае трассового раствора она предусматривается всегда.



Все грубые загрязнения необходимо по возможности удалять сухими тряпками. Бока швов необходимо также очистить от всех не приставших остатков раствора. После этого фасад хорошо смачивается снизу вверх. Чистка производится сверху вниз водой и щеткой, при необходимости с добавкой моющих средств и смягчителей.



Применение кислот должно быть очень ограниченным. При сильном загрязнении предварительно очищенная и смоченная плоскость фасада может быть обработана пригодным раствором кислоты или лучше специальным чистящим средством. После этого фасад промывается большим количеством проточной холодной воды. Внимание при пользовании соляной кислотой! При следующих кирпичах нельзя применять соляную кислоту, так как могут появится выцветания или изменения цвета:



  • кирпичи с глазурованной или ангобированной поверхностью;
  • «приглушенные» кирпичи — кирпичи яркого желтого до белого цветов;
  • коричневые кирпичи с содержанием марганца.

Иногда на кирпичах остаются белые кристаллические загрязнения. Они проявляются в большинстве случаев в результате действия растворимых солей, которые, растворившись в воде впитываются кирпичом и при высыхании попадают по капиллярам в поверхность, или же подобные субстанции вымываются из раствора и попадают на поверхность кирпича. В соответствии с причиной различаются выцветания легко растворимых солей и отложения кальция, то есть отложения вымытых вяжущих средств из раствора. Оба вида загрязнений объясняются сильным промоканием облицовочной кладки, что произошло из-за плохих конструктивных деталей или недостаточных защитных мер во время строительства, либо они были вымыты из вяжущего, которое не подходило к раствору.



Большинство загрязнений фасадов, когда речь идет о кристаллических отложениях, исчезают сами под вилянием погодных условий через сравнительно короткое время. Сухое устранение выцветших веществ, если только это возможно, является наиболее эффективным средством устранения выцветаний.



В случае непрофессионального применения воды при чистке, например, сверху вниз, растворенные водой соли с кирпичей и швов частично снова всасываются ими, что может привести к появлению новых загрязнений. Очень хорошо оправдали себя аппараты для чистки струями пара, а в последнее время метод подачи воды под давлением с завихрениями, при котором специально подобранная каменная пудра смешивается с водой и разбрызгивается под давлением.



Выбор чистящего средства определяется видом загрязнения. В сомнительных случаях необходимо спросить совета у изготовителя и провести опыт на плохо видимых частях поверхности стен. Особенно это относится к распространившимся в последнее время загрязнениям фасадов граффити. Используемые для граффити спреи основываются на разных веществах, таких как лаки, искусственные смолы, акрил и т.д., поэтому необходимо в незаметном месте попробовать, действует ли предусмотренный растворитель в данном случае. Для предварительной защиты кладки от подобных загрязнений рекомендуется применять специальную пропитку, которую предлагают много изготовителей. При работе необходимо строго соблюдать инструкции изготовителей, например, степень разбавления и защитные мероприятия при пользовании. При ручной очистке также важно предварительно смачивать фасад или его соответствующие площади, а затем промывать очищенное место холодной водой.



Кирпичная кладка с облицовкой из одной оболочки



При кирпичной кладке стены из одной оболочки с облицовкой все поперечное стены используется при расчетах для передачи нагрузок. Решающей величиной для передачи нагрузок является самый низкий используемый в данном поперечном сечении класс прочности кирпича. Кирпичи наружной стороны должны быть морозостойкими. Толщина стены для наружных стен должна составлять ≥ 37,5 см. Предпочтительно пользоваться кирпичами нормального формата (NF) и тонкого формата (DF). Вид строительства наружных стен с толщиной от 37,5 до 50 см применяется все чаще, так как считается экономичным, а также хорошо зарекомендовал себя с точки зрения планировки и несложен технически.



Кирпичная кладка с облицовкой из одной оболочки делается при полном заполнении швов. Каждый ряд кладки должен иметь как минимум по два кирпича одинаковой толщины, между которыми должен проходить непрерывный, сдвинутый по рядам и заполненный по всей 20 мм толщине раствором продольный слой. При этом требовании мы получаем, например, толщину стены ≥37,5 см без штукатурки. Из-за быстрого высыхания кирпичной кладки в результате капиллярной проводимости кирпичей, а также, во избежание различных моментов деформации, соединенные совместно с облицовочными кирпичами кирпичи внутренней части кладки тоже должны отвечать требованиям кирпичей по DIN 105.



Для кирпичной кладки с облицовкой из одного слоя хорошо зарекомендовали, особенно для наружной стороны облицовочные кирпичи (доля пустот менее 15%) с водопоглощением более 7 весовых % и соответственно хорошей капиллярной проводимостью и способностью к высыханию.



Швы видимых поверхностей заполняются раствором целиком. Это препятствует нагрузкам от влаги поверхности стены, а также промоканию стены. Если швы не заполняются полностью, то тогда их нужно очистить на глубину до 15 мм с очисткой боков кирпичей и в завершение полностью заполнить. По архитектурным причинам поверхность шва может быть ниже видимой поверхности облицовочных кирпичей приблизительно на 3 мм.



 Кирпичная кладка с облицовкой из двух оболочек

Кирпичная кладка с облицовкой из двух оболочек с воздушным слоем

При расчетах в качестве толщины стены принимается только толщина внутренней несущей оболочки. Перекрытия могут опираться только на них. Минимальная толщина внутренней оболочки может составлять при определенных предпосылках 11,5 см (например, максимально два полных этажа), должна, однако, как правило, приниматься за ≥ 17,5 см (несущая способность, строительно-физические причины).



Толщина воздушного слоя за проветриваемыми облицовочными оболочками должна составлять как минимум 60 мм. Пустое пространство необходимо защитить от попадания раствора. Толщина воздушного слоя может быть уменьшена до 40 мм, если строительный раствор соскабливается, по крайней мере, на одной стороне кладки перед пустотой. Наружные оболочки должны быть, как правило, 115 мм, но минимум 90 мм толщины. Более тонкие наружные оболочки, это – облицовка, правила по которым регулируются в DIN 18515 (Германия). Наружные оболочки должны опираться по всей своей длине. При прерванной опоре, например, на консолях, в точке опоры все кирпичи должны опираться с обеих сторон.



Наружные оболочки толщиной 115 мм должны крепиться по высоте на расстоянии не более 12 м. Поэтому они могут подниматься до 2,5 этажей над точкой своей опоры. При креплениях из стали необходимо применять сильно сопротивляющийся коррозии материал. Если наружная оболочка не выше двух этажей или если она крепится на этих расстояниях, то тогда она может на 1/3 часть выходить за точку своей опоры.



Наружные оболочки от 90 до 115 мм не могут находиться выше 20 м над землей и их необходимо крепить по высоте на расстоянии не более 6 м. В домах до двух полных этажей допустим треугольный фронтон высотой до 4 м. Наружная оболочка толщиной в 90 мм может выступать максимум на 15 мм за опору и кладется с полным заполнением швов.



Оболочки стены соединяются между собой проволочными анкерами из нержавеющей стали по DIN 17440 (Германия), материал № 14401 или  № 14571. Расстояние между анкерами по вертикали не должно превышать 500 мм, расстояние по горизонтали – максимум 750 мм. Первый ряд анкеров должен быть расположен как можно ниже. На всех свободных краях – перед проемами, на углах зданий, вдоль расширительных швов и на верхних концах наружных оболочек – необходимо располагать дополнительные анкеры через каждый погонный метр длины края. При изогнутых оболочках стен вид, расположение и количество анкеров определяются с учетом деформаций.























В любом случае проволочные анкеры должны соответствовать по форме и размерам DIN 1053. Если проволочные анкеры прокладываются не в ложковом шве или выбирается другой вид крепления анкерами, например, плоские стальные анкеры или дюбели во внутренней оболочке, необходимо доказать, что этот вид крепления анкерами может воспринять усилие минимум в 1 КН на 1 мм скольжения на каждый анкер или, что имеется разрешение строительного надзора. В противном случае необходимо соответственно увеличить количество анкеров. При других видах крепления облицовочной оболочки, например, линейном креплении или только на высоте перекрытий, необходимо доказывать устойчивость.



Минимальное количество и диаметр проволочных анкеров на м2 поверхности стены при кладке с облицовкой перед несущей внутренней оболочкой

Область

Проволочный анкер

Мин. количество, шт/м2

Диаметр, мм

1.Как минимум до тех пор, пока не действуют строчки 2 и 3

2.Область стены выше 12 м над поверхностью земли или расстоянии между оболочками более 70 до 120 мм

3.Расстояние между оболочками стены более 120 до 150 мм

5

5

7

5

3

4

4

5



Облицовочные оболочки должны крепиться проволочными анкерами из нержавеющей стали, также необходимо предъявлять к крепящим конструкциям те же требования. В известных в настоящее время допусках описываются крепящие конструкции из антикоррозионного материала, то есть легированной стали. Институт Строительной техники в Берлине обосновывает это тем, что речь идет о строительных деталях, которые являются недоступными после монтажа и которые в результате этого не могут быть больше проверены.



Внутренние оболочки и этажные перекрытия необходимо защищать в точках опоры промежуточных объемов от влаги. Герметизация в районе воздушного слоя и также над оконными и дверными перемычками и под наружными подоконниками идет с уклоном наружу, в районе облицовочной оболочки она прокладывается горизонтально. Стыки и примыкания соединяются водонепроницаемым клеем. Герметизация должна быть такой, чтобы наружная оболочка не могла соскользнуть по нему. Герметизация прокладывается на подложку из раствора до переднего края наружной оболочки. Уплотнительное полотно для нижнего изоляционного слоя должно соответствовать DIN 18195 (Германия). Оболочки стены в точках их соприкосновения, например, опорах притолоках окон и дверей, отделяются друг от друга водонепроницаемыми гидроизоляционными слоями. В конструкциях с теплоизоляционным сердечником, особенно если теплоизоляция достает до оконных или дверных коробок, оболочки стены не соприкасаются, поэтому это требование (по DIN) к ним не применяется.



Наружные оболочки, включая их парапеты, должны иметь снизу и сверху вентиляционные отверстия, например, открытые стыковые швы. Их поперечное сечение на 20 м2 поверхности стены (считая окна и двери) должно составлять около 75 см2. Вентиляционные отверстия должны оставаться открытыми. Прямо над гидроизоляцией опорной поверхности облицовочной оболочки оставленные открытыми в первом ряду кирпичей стыковочные швы позволяют стекать воде, собравшейся в воздушном слое (дренажные отверстия). Проволочные анкеры должны, с уччетом их статической эффективности, делаться так, чтобы по ним не передавалась влага из наружной во внутреннюю оболочки. Например, путем надвигания пластмассового диска.



В наружной оболочке должны располагаться вертикальные расширительные швы. Расстояния между ними зависят от климатических нагрузок (температуры, влажности, положения строительного объекта и т.д.), вида строительных материалов и цвета наружной поверхности. Кроме того, должна быть обеспечена свободная подвижность наружной оболочки также в вертикальном направлении. При проектировании окон и дверей необходимо обращать внимание на разные деформации наружной и внутренней оболочек, особенно в зданиях, в которых наружная оболочка проходит через несколько этажей. При жестком креплении опор перемычек на несущей конструкции необходимо разделять кладку парапета от остальной, поднимающейся вверх облицовочной кладки деформационными швами. Расширительные швы герметично и плотно заделываются соответствующим материалом.



Вертикальные деформационные швы в облицовочных оболочках могут делаться без заполнения швов, если задняя часть стенной кладки и возможные теплоизоляционные слои хорошо защищены от передачи влаги, например, воздушным слоем, защитной пленкой и т.д. Предпосылкой является достаточная толщина оболочки (≥ 90 мм) и небольшая ширина швов (≤ 15 мм).

Кирпичная кладка с облицовкой из двух оболочек и воздушным слоем, а также дополнительной теплоизоляцией

При размещении дополнительного теплоизоляционного слоя в виде матов или плит необходимо обращать внимание на их полное прилегание по всей наружной поверхности внутренней оболочки. Расстояние между оболочками кладки при пользовании обычными проволочными анкерами не должно превышать 150 мм. При большем расстоянии все другие виды крепления должны получить доказательство пригодности. Толщина воздушного слоя размером минимум 40 мм не должна сужаться из-за неровностей теплоизоляционного слоя.



В качестве систем с теплоизоляционным сердечником считаются все многослойные виды строительства, в которых между внутренней и наружной оболочками:

  1. производится заполнение пустого пространства (< 4 см) и используются теплоизоляционные системы, нормированные для этих видов работ;
  2. пространство заполняется так называемыми теплоизоляционными плитами для воздушного пространства или плитами из минерального волокна или твердой пены;
  3. производится заполнение пустого пространства гидрофобизированным засыпным материалом или же последующее вспенивание полимерных смол.


Теплоизоляционные плиты из минеральных волокон должны иметь водоотталкивающую пропитку. Плиты из жесткого пенопласта должны быть трудновоспламеняющимися и иметь фальц по периметру, например, так называемый ступенчатый фальц. Предлагаются оба вида плит разной толщины, которые можно также монтировать в конструкциях с воздушным слоем. При большей толщине рекомендуется монтаж в два слоя.



Плиты для заполнения воздушного слоя – это двухслойные теплоизоляционные элементы в виде плит с теплоизоляционным слоем из минеральных волокон или пенопласта и нанесенными сверху или включенными в поверхность зонами вентиляции.



Теплоизоляционные плиты должны плотно прилегать к наружной стороне внутренней оболочки стены так, чтобы обеспечивалась равномерная толщина слоя, причем направленные наружу воздушные каналы должны, по возможности, проходить вертикально. Необходимо соблюдать инструкции изготовителя по монтажу.



При монтаже плотно прижатые друг к другу теплоизоляционные плиты надвигаются на проволочные анкеры и крепятся предусмотренными для этих целей пластмассовыми шайбами.



Наружная оболочка может возводиться перед теплоизоляционным слоем так близко, насколько это позволяется кладкой (на толщину пальца, отклонения от уровня). Необходимо обращать особое внимание на полное заполнение швов облицовочной кладки, которое должно производится профессионально (с последующим заполнением швов).



Толщина наружных оболочек должна составлять минимум 90 мм. Расстояние между оболочками стены при пользовании проволочными анкерами не должно превышать 150 мм. При больших расстояниях необходимо заменить крепление и доказать его пригодность. Необходимо соответственно выполнять все требования для кладки стен из двух оболочек с облицовкой и воздушным слоем. Область воды от брызг около 30 см.

Кирпичная кладка с облицовкой из двух оболочек с теплоизоляционным сердечником

Дренажные отверстия в облицовочной оболочке должны иметь на площади 20 м2 (включая окна и двери) поперечное сечение как минимум 50 см2 в области нижней опоры. Для быстрого и уверенного отвода влаги, попавшей через облицовочную оболочку или дефектные места, рекомендуется предусмотреть открытые стыковые швы непосредственно над герметизацией поднимающихся вверх поверхностей облицовочных оболочек. В точках соприкосновения облицовочной оболочки и кладки задней оболочки, например, дверные и оконные проемы, необходимо предусмотреть гидроизоляционные слои. В отличие от кладки с облицовкой и с воздушным слоем при этом не требуется создание верхних вентиляционных отверстий в теплоизоляционном сердечнике. Швы облицовочной оболочки заполняются полностью.



Встроенные между оболочками стен теплоизоляционные системы не допускают непосредственной вентиляции облицовочной оболочки. Поэтому облицовочные оболочки при наличии теплоизоляционного сердечника подвергаются повышенным нагрузкам от мороза, а также более высоким температурным нагрузкам. Эти влияния должны учитывать путем выбора соответствующих материалов и конструктивных мероприятий, например, путем размещения деформационных швов.




Участки облицовочных оболочек, имеющие жесткую связь с несущей кладкой стены (например, у парапетов, над оконными перемычками, опора на балконы, лоджии), необходимо отделять вертикальными швами от непрерывных, свободно подвижных участков фасада. При помощи расположения дополнительных деформационных швов рекомендуется разбить облицовочную оболочку на участки по 6-8 м. При этом деформационные швы должны преимущественно располагаться недалеко от наружных и внутренних углов, а также на переходах между закрытыми площадями стены и парапетами. Необходимо также предусмотреть горизонтальные деформационные швы под поднимающимися вверх консолями и выступающими строительными конструкциями. Нельзя ограничивать возможности движения облицовочной оболочки.



Доказательство способности теплозащиты производится по Распоряжению о теплозащите и DIN 4108 (Германия). Расчетные величины теплопроводности можно получить в DIN 4108 «Теплозащита высоких домов» или Допусках или публикациях в Федеральном вестнике.



Поведение диффузии и конденсации многослойных конструкций стен сильно зависит от вида и последовательности слоев, а также теплоизоляции и диффузионной плотности разных слоев строительных материалов. В первую очередь это имеет место, если теплоизоляционный материал прилегает без промежутка к облицовочной оболочке и следует опасаться потери качеств теплоизоляционного слоя вследствие промокания, например, при большой нагрузке на фасад от косых проливных дождей. В данном случае при помощи конструктивных мероприятий следует ограничить попадание влаги или же дать влаге свободный выход при помощи воздушной щели толщиной 1 – 2 см.



В Правилах противопожарной безопасности для наружных стен из двух оболочек с теплоизоляционным сердечником, независимо от поведения теплоизоляционных материалов при пожаре, предусматривается требование того, что несущие внутренние оболочки должны соответствовать классу огнестойкости F90 по DIN 4102 (Германия). Это требование уже выполняется внутренней оболочкой из кирпичей толщиной 115 мм. Требования, предъявляемые к поведению теплоизоляционных материалов при пожаре и их маркировке, определены в Решениях о допуске и соответствующих нормах.



Путем расчетов было установлено, что величина звукоизоляции стен из двух оболочек с дополнительной изоляцией колеблется в зависимости от системы от 60 до 68 дБ. Этим уже удовлетворяются все требования к звукоизоляции наружных стен.



Во время строительства поперечное сечение стены должно быть достаточно хорошо защищено от влаги. Промокшие слои теплоизоляции не могут выполнять стоящих перед ними задач. Неизбежная влага при строительстве лучше всего отводится кирпичами обеих оболочек. Капиллярность и диффузионная способность кирпичей заботится о фактическом достижении полученных расчетным путем высоких величин теплоизоляции систем теплоизоляционных сердечников. В случае теплоизоляционных сердечников необходимо при монтаже соблюдать Директивы по проведению работ изготовителей теплоизоляции или специальных фирм, а также допуски.

Кирпичная кладка с облицовкой из двух оболочек со слоем штукатурки


При этом виде строительства на внешней стороне внутренней оболочки наносится непрерывный слой штукатурки. Перед этим необходимо, насколько это позволяют условия кирпичных работ (щель в палец), сложить облицовочную оболочку и полностью заделать швы.



Для крепления облицовочной оболочки достаточно 5 проволочных анкеров диаметром 3 мм на 1 квадратный метр.



Необходимое по техническим причинам небольшое пустое пространство между облицовочной оболочкой и оштукатуренной внутренней оболочкой предрасположено к появлению мостиков из раствора при кладке облицовочной оболочки. Действие надевающихся на проволочные анкеры дисков или шайб снимается также потому, так как эти служащие против капель диски не могут быть оставлены без касания. Таким образом, проволочные анкеры помогают проникновению влаги во внутреннюю оболочку.



Из практики толщина штукатурки должна составлять в среднем 10 мм. Кроме того, рекомендуется делать штукатурку водоотталкивающей. Рекомендация: для обеспечения уверенной защиты от влаги следует делать конструкции из двух оболочек со слоем воздуха в 4 мм между ними. Толщина всего поперечного сечения стены увеличивается за счет этого максимально на 1 см, но в результате этого получается экономичная стена с хорошими свойствами.

Завершения кирпичной кладки с облицовкой



Непосредственно подверженные действию дождя горизонтальные и слегка наклонные плоскости облицовочной оболочки, такие как завершения стенной кладки, подпорные и садовые стенки, парапеты, все свободно стоящие стены и верхние части труб испытывают большую нагрузку от влаги. Поэтому они должны быть иметь соответствующую гидроизоляцию, такую, чтобы вода не могла проникать. Очень хорошими мероприятиями являются при этом покрытия из металла или готовых конструкций, под стыковые швы которых подложен пропитанный битумом картон, а швы уплотнены.



Что касается других видов покрытий из керамического материала, кирпичей или клинкера или наружных подоконников, других керамических плит или кровельной черепицы, здесь необходимо обеспечить водоотталкивающую поверхность. Это можно обеспечить наклоном, соответствующей плотной обработкой швов и водоотталкивающей керамической поверхностью, например, крыша из черепицы.



При стоячих на торце кирпичах без бокового наклона швы должны выполняться как кровельный профиль с > 2% наклона по обеим сторонам, чтобы облегчить сток дождевой воды. Особо следует указать на необходимую добросовестность при изготовлении водоотталкивающего раствора и соответствующую обработку этим раствором швов покрытий из кирпича. Все покрытия на подвергающихся погодным воздействиям плоскостях должны иметь край для стока воды.

Где прописаны требования к толщине шва кирпичной кладки?

Цены на 2020 г.
Примеры работ
Отзывы о нас

ЗАКАЗАТЬ ЗВОНОК

Контакты
Tel: +7(843)239-39-43
Адрес: ул.Халитова 2, корпус 03, офис 31-12

+7 (843) 239-39-43

ЗАКАЗАТЬ ЗВОНОК

Важна ли при возведении стен толщина шва кладки? Бытует мнение, что укладывать кирпичи просто. На самом деле соблюдение одинаковых параметров строительной смеси при укладке имеет значение для прочности здания. Достижение оптимальных значений означенной толщины содействует долговечности строения.

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

От плотности материала и наличия в нем пустот зависит надежность возводимых стен и размеры шва кирпичной кладке.

По размерам различают:

  • одинарный, с высотой грани 65 мм;
  • полуторный, с высотой грани 88 мм;
  • двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Стандартные требования к толщине шва


Усредненное значение ширины, означенное в СНиП, — 10 мм. Поправки к цифре (+, -) зависят от вида кирпичей и типа конструкции. Если заполнение швов кладки раствором будет проходить со значительным минусом по толщине, то неровности кирпичей нивелировать не удастся. При отклонении от рекомендованного значения в сторону плюса постройка потеряет в прочности.

Предписанные в СНиП параметры подходят при использовании обычных составляющих строительства здания. Стандартная кирпичная кладка требует 12 мм толщины горизонтального (продольного) шва и 10 мм — вертикального (поперечного).

Практика показывает, что самый строгий контроль не гарантирует идеальных показателей ширины цементной прослойки в укладке кирпичей. Такое положение вызвало необходимость разработки допустимых пределов, согласующихся с нормативами. Когда создается проект, в нем используют средние величины, но дополнительно прописывают допуски, связанные, например, с конструкцией кладки.
Разрешенный диапазон толщины для горизонтального ряда — 10–15 мм, для вертикального — 8–12 мм. Отклонения от параметров, заложенных в проекте, не допустимы. Контроль за качеством работы важен на всех ее этапах, включая еще и фундаментные работы.

Если ошибиться в определении ширины шва, то вся кладка может деформироваться. Ошибкой, например, будет игнорирование местного климата при закладке данного параметра в проект.

Причины отклонения от усредненного показателя:

  • сезон;
  • климат;
  • предназначение;
  • особенности стройматериала и формата кладки.

Так, при понижении температуры до отрицательных значений вода, содержащаяся в растворе, замерзает. При потеплении образовавшийся лед тает, и цементная прокладка теряет прочность. При таких погодных условиях полагается проводить кладочные работы с минимально допустимым в СНиП размером толщины шва. Минимальной должна быть ширина и при кладке огнеупорных кирпичей. Под каждый проект параметры рассчитывают индивидуально.

Типы швов кирпичных кладок


Виды отделок и принцип укладки определяют особенности швов, которые подразделяются на три вида:

  • пустошовка;
  • выпуклый;
  • вогнутый.

Когда стене предстоит штукатурка, то для прочной связи лицевой стороны со штукатурным слоем швы на 15 мм вглубь не заполняют раствором. Это и есть пустошовка. Если смесь под давлением кирпичей выдавливается на лицевую поверхность, ее подрезают мастерком.

Выпуклый вариант выполняют вогнутой расшивкой. В профиль он смотрится полукруглым выступом на стене. Отделка привлекательна, имеет хорошие свойства теплоизоляции.

Вогнутый делают выпуклым инструментом, он полуокружностью углубляется в стену, тем самым украшая ее. Правда, с уменьшением толщины несколько снижается теплоизоляция. Таким способом можно заделать шов кладки даже в стене старой постройки.

Размеры и виды кирпича

Любой кладочный кирпич производится из глинистого состава по разным технологиям, но на прочность сооружения это не влияет. На прочность любой кладки оказывает влияние наличие пустот внутри камня. Раствор в таком случае может проникать внутрь кирпича и обеспечивать ему более надежное сцепление с основой. В зависимости от этого он может быть:

  • пустотелым;
  • полнотелым.

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

  • Выпуклая и вогнутая
  • В подрезку
  • Пустошовка
  • Односрезная
  • Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм. Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.

Толщина шва при кладке кирпича

Параметры перевязки материала в строительном процессе выбирают на стадии проектирования конструкции. Зависит толщина шва кирпичной кладки от размеров рабочего материала. Чтобы получить ровный результат постройки, применяют параметры горизонтального — 12 мм (допустимые отклонения 10—15), вертикального — 10 мм (в исключении 8—15). На качество и прочность конструкции влияет выбор способа кладки, перевязка, тип выбранного раствора. Для каждого вида рабочего материала проектируется отдельная величина шва между кирпичами, которая контролируется при кладке каждого слоя стройматериала.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

  • При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
  • Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
  • Возникшие лучше выровнять следующим рядом.
  • Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

При несоблюдении установленных параметров конструкция будет недостаточно прочной. Правильная расшивка обеспечивает построению устойчивость от воздействия внешних факторов.

Виды применяемого шва

Во время возведения любого ряда конструкции размеры шва в кирпичной кладке играют важную роль. Визуально определяют качество строительства, благодаря которому конструкция становится единым целым. Стандартные размеры перевязки материала: горизонтальный — 12 мм, вертикальный — 10 мм. Применение большего зазора уменьшает теплоизоляцию и прочность стены. Благодаря параметрам зазора проводится расчет необходимого раствора для конструкции. Отклонения от заданных параметров не должны допускаться.

Тип и размеры

  • Горизонтальный — средний размер составляет 12 мм. Допускаются отклонения при выборе разного вида стройматериала: толщина шва не менее 10 и не более 15 мм.
  • Вертикальный — допустимая ширина 10 мм. В отдельных случаях допускаются такие параметры: минимальный шов — 8, максимальный — 15 мм.
  • выпуклый;
  • в подрезку;
  • пустошовка;
  • односрезный;
  • двухсрезный вогнутый;
  • двухсрезный выпуклый.

Если при строительстве перегородочной стены нужно класть кирпичи на ребро, то слой раствора между ними может быть меньше.

Кладочный материал также кладется и на ребро, в таком случае параметры шва сокращаются до 6,5 мм — это обычно перегородочные стены. Шов подбирается под материал при возведении конструкция стен с воздушной прослойкой и утеплителем. В таком случае пользуются таблицей с размерами требуемого стройматериала. При уменьшении параметров перевязки возрастает количество строительного материала, при увеличении — наоборот. Для таких стройматериалов, как силикатный, белый, полнотелый и пустотелый, применяются стандартные размеры.

Укладываем шамотный кирпич правильно

В кладке кирпича необходимо уделять особое внимание качественной и правильной расшивке шва. При кладке шамотным кирпичом используют огнеупорный раствор. В незаделанные или заглубленные зазоры может попадать влага и разрушать конструкцию. Шамотный кирпич используется в строениях при достаточно высоких температурах. От температурного режима зависят и параметры перевязки: чем выше температура, тем тоньше делается шов. Представляют четыре размера перевязки при кладке шамотными кирпичами, в миллиметрах:

Как сделать качественный шов?

Выделяют два вида изделия: полнотелый и пустотелый. Красный кирпич принято выкладывать целыми, а не половинками и кусочками. Тогда не учитывается кладка углов и получается лицевая красивая кладка облицовочного кирпича. Для красивой конструкции красным кирпичом используют шаблон, квадратную конструкцию из металла 10 на 10 мм. Зазор между блоками должен составлять 12 мм — горизонтальный, 10 мм — вертикальный. В случае выхода крайних рядов кирпича, раздвигают или сдвигают вертикальный шов на 2 мм в ту или иную сторону.

После выполненной корректировки перевязки не следует двигать блоки до полного схватывания раствора.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки. Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

  • Разметка места для стены.
  • Определение проемов для дверей и окон.
  • Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича. Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Сама работа по расшивке кропотливая и требует определенного мастерства от работника. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки. Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

Таблицы размеров кирпичей

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:

Габаритные размеры, мм

Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т. е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:

Количество кирпичей в кладке (с учетом растворных швов), шт.

Толщина шва в кирпичной кладке облицовочного кирпича Ссылка на основную публикацию


Размеры, формы, типы и сорта кирпича

Производители производят кирпичи по своим спецификациям (один и тот же производитель может даже производить кирпичи разных размеров на разных заводах), поэтому важно подтвердить размеры; однако размеры в таблицах ниже получены от Ассоциации кирпичной промышленности и являются наиболее часто производимыми размерами.

Понимание номенклатуры размеров блоков

Существует три разных способа обсуждения размеров, когда речь идет о кирпиче, и важно понимать различные размеры, чтобы не было путаницы — мы начнем с обсуждения различных размеров: заданных, фактических и номинальных.

Указанные размеры кирпича  – это размеры, которые архитекторы используют при проектировании стены. Указанные размеры являются предполагаемыми производственными размерами кирпича без учета размера растворного шва. Архитекторы включат указанный размер в свои чертежи и спецификации. В немодульной конструкции указанный размер является единственным используемым размером, как вы увидите в таблицах ниже — немодульная конструкция встречается редко.

Фактические размеры кирпича  являются окончательными размерами кирпича на выходе с завода.Фактические размеры кирпича находятся в пределах определенных допусков указанного размера — допуски указаны в Стандартных спецификациях ASTM C216, для облицовочного кирпича и ASTM C652, Стандартные спецификации для пустотелого кирпича . Допуски варьируются в зависимости от типа и размера кирпича, но они минимальны и обычно не влияют на архитектурный дизайн. Если вас интересует дополнительная информация о допусках, начните с технических примечаний 9A Ассоциации производителей кирпича.

Номинальные размеры кирпича  используются в модульном строительстве и представляют собой указанный размер плюс ширина растворного шва. Большинство кирпичей изготавливается таким образом, чтобы номинальные размеры соответствовали сетке 4 дюйма, что совпадает с модулями других строительных материалов, таких как двери, окна и деревянные компоненты.

Размеры кирпича: указанные по сравнению с номинальным

Выбор кирпича для архитекторов

Архитекторов в основном интересует эстетический вид кирпичной стены, но когда дело доходит до детализации, важно понимать размеры кирпичей.Тем не менее, большинство архитекторов выбирают кирпичи в зависимости от их цвета и рисунка связки. Размер кирпича привязан к рисунку связки и специфике производителя.

Размер растворного шва обычно не имеет эстетического значения (трудно отличить 3/8″ от 1/2″), но важен в деталях — выбор размера раствора будет после кирпич подбирается и производитель предоставляет указанный размер. Однако обычно используется растворный шов 3/8 дюйма, о котором мы расскажем ниже.

Несколько слов о размерах швов

Преобладающая ширина растворного шва, используемого в строительстве, составляет 3/8 дюйма. На самом деле, в Международных строительных нормах и правилах указана спецификация TMS 602 для каменных конструкций , которая по умолчанию соответствует строительному шву 3/8 дюйма, поэтому это должно быть основной отправной точкой. для архитекторов и инженеров, но всегда подтверждайте указанный размер выбранного вами кирпича.

Вы заметите, что два разных размера минометов, перечисленных ниже, имеют одинаковые вертикальные ходовые размеры.Это связано с тем, что кирпичи укладываются на растворные подушки, которые различаются, чтобы обеспечить перечисленные общие размеры укладки. Размеры растворного шва, которые мы вызываем, используются для размеров глубины и длины.

Для получения дополнительной информации о швах с раствором обратитесь к нашей статье: Типы растворов для кладки и швы.

Размеры кирпича: 3/8-дюймовый растворный шов между кирпичами (наиболее распространенный)

3 ряда = 2 дюйма

7 1

6 x 2 3/5/2 3/2 8 x 9 5/8
Кирпич Тип Указанный размер
DXHXL (дюйма)
номинальный размер
DXHXL (дюйма)
вертикальный курс
Standard 3 8 x 2 1/4 x 8 Не модульный 3 ряда = 8 дюймов
Модульный 3 5/8 x 2 1/4 x 7 5/8 4 x 2 2/3 x 8 3 ряда = 8 дюймов
Norman 3 5/8 x 2 1/4 x 11 5/8 4 x 2 2/3 x 12
3 5/8 x 1 5/8 x 11 5/8 4 x 2 x 12 1 ряд = 2 дюйма
Jumbo 3 5/8 x 1 907 x 2 3/4 4 x 3 x 8 1 ряд = 3 дюйма
Economy 3 5/8 x 3 5/8 x 7 5/8 4 x 4 x 8 7 1 ряд = 2 дюйма
Engineer 3 5/8 x 2 13/16 x 7 5/8 4 x 3 1/5 x 8 5 рядов = 16 дюймов
King Немодульный 5 рядов = 16 дюймов
Queen 2 3/4 x 2 3/4 x 7 5/8 Немодульный 6 5 рядов
Универсальный 3 5/8 x 3 5/8 x 11 5/8 4 x 4 x 12 1 ряд = 4 дюйма 1 990 7 3 ряда = 72″ x 2 x 3/
кирпич типа Указанный размер
DXHXL (дюйма)
номинальный размер
DXHXL (дюйма)
ue RTIC-курс
Standard 3 1/2 x 2 1/4 x 8 Не модульный 3 ряда = 8 дюймов
Модульный 3 1/2 x 2 1/4 x 7 1/2 4 x 2 2/ 3 x 8 3 ряда = 8″
Norman 3 1/2 x 2 1/4 x 11 1/2 4 x 2 2/3 x 12
Roman 3 1/2 x 1 1/2 x 11 1/2 4 x 2 x 12 1 ряд = 2 дюйма
Jumbo 1 8 4 x 3 x 8 1 ряд = 3 дюйма
Эконом 3 1/2 x 3 1/2 x 7 1/2 4 x 4 x 8 2 90
Engineer 3 1/2 x 2 3/4 x 7 1/2 4 x 3 1/5 x 8 5 рядов = 16 дюймов
3 x King 2 x 9 3/4 не модульные 5 курсов = 16 «
queen 3 x 2 3/4 x 8 5 Курсы 5 Курсы = 16″
Утилита 3 1/2 x 3 1/2 x 11 1/2 4 x 4 x 12 1 ряд = 4 дюйма

Расчет отверстий в кирпичах

При расчете проемов в кирпиче вы считаете ряды (по вертикали) или длину кирпича (по горизонтали), чтобы получить проем в кладке (M. О.). Однако, чтобы получить фактическое отверстие, вы должны учитывать дополнительный растворный шов, который отсутствует в стандартных номинальных размерах. Обратите внимание, что изображение ниже приведено в иллюстративных целях и не показывает перемычку (стальной уголок, сборный железобетон или другое), что также необходимо учитывать при расчете модульного/грубого проема.

Проемы в кирпичах: номинальный проем в кладке и фактический размер проема

Для получения дополнительной информации о размерах и оценке кирпича см. Технические примечания 10 Ассоциации производителей кирпича, Определение размеров и оценка кирпичной кладки .

Кирпичная ориентация

На приведенных ниже схемах показано расположение кирпичей при их укладке в стены. Красное лицо — это открытое лицо. Различные ориентации комбинируются для создания кирпичных связей.

Несмотря на то, что кирпичи укладываются в любой из шести ориентаций, указанных ниже, кирпичные стены всегда имеют размеры, как если бы они были уложены в ориентации ложков.

Типы кирпичей и спецификации на основе приложения

Архитекторы обычно выбирают кирпичи в зависимости от типа применения.При выборе учитываются многие факторы, в том числе долговечность (см. Классы ниже), грузоподъемность и внешний вид. В следующей таблице представлены основные типы кирпича, их критерии спецификации ASTM и общие области применения.

кирпич типа
строительный кирпич ASTM C62 Структурный и неструктурный кирпич, где внешний вид не важен
Облицовочный кирпич ASTM C216 Конструкционный и нестроительный кирпич, где важен внешний вид
Пустотелый кирпич ASTM C652 Строительный или облицовочный кирпич, используемый с анкерами (например,грамм. Кирпичный шпон) или армирование
тонкий фанерный кирпич ASTM C1088 Прямые прикладные винограды
ASTM C902 ASTM C902 прокладки для пешеходов или очень легкий транспортный трафик
тяжелый автомобильный брусчатый кирпич ASTM C1272 Стандартный или тяжелый автомобильный трафик
керамический глазурный кирпич ASTM C126 стандартный глазуренный кирпич
один застегнутый глазуренный кирпич ASTM C1405 глазурный кирпич, где глазурь сливается во время стрельбы Главный кирпичный корпус
Firebox Brick ASTM C1261 Жилые камины
ASTM C279 ASTM C279 Кирпич воздействует на химикаты и кислоты
канализационные и люкс Кирпич ASTM C32 Конструкции для r транспортировка сточных вод, ливневых вод и промышленных отходов
Кирпич для промышленных полов ASTM C410 Покрытие промышленных полов

Марки кирпича

Марка кирпича

указывает на стойкость кирпича при воздействии влаги и замерзания. Есть три фактора, которые помогают определить долговечность кирпича: прочность на сжатие, водопоглощение и коэффициент насыщения. Ассоциация производителей кирпича имеет дополнительную информацию об этих факторах в Техническом примечании 9A : спецификации и классификация кирпича .

Сильное атмосферное воздействие (SW или SX) Кирпич является наиболее прочным и приемлемым для использования при воздействии циклов замораживания-оттаивания во влажном состоянии или когда кирпичи находятся в контакте с землей. Большинство производителей производят кирпич, соответствующий стандартам SW или SX.

Умеренное атмосферостойкость (MW или MX) Кирпич подходит для использования там, где он не будет подвергаться циклам замораживания-оттаивания во влажном состоянии. Он имеет немного более низкую прочность на сжатие, чем кирпич SW.

Незначительное выветривание (NW или NX)  приемлемо, если оно никогда не будет подвергаться воздействию холода или влаги, например, при использовании в помещении.

Индексы выветривания кирпича

В дополнение к физическим свойствам в Соединенных Штатах есть три региона с индексом выветривания.Каждый регион классифицируется на основе годовых циклов замерзания-оттаивания в год. На изображении ниже показаны регионы выветривания.

Регионы выветривания кирпича для США

Наконец, кирпичи должны быть выбраны на основе их экспозиции. Кирпичи, закопанные или соприкасающиеся с землей, должны быть более прочными, чем те, которые не находятся в земле. Ассоциация кирпичной промышленности рекомендует использовать следующие марки кирпича в зависимости от региона и экспозиции:

.

Выбор марки кирпича для вашего проекта

Марки кирпича выбираются в зависимости от региона, как указано выше, а также в зависимости от того, находится ли открытая лицевая сторона кирпича на вертикальной или горизонтальной поверхности, а также от того, находится ли кирпич в контакте с землей.Описания и таблица ниже содержат те же рекомендации по минимальной марке кирпича, но в другом формате.


50 или более
9004 Уведеток выдержания
менее 50
Вертикальные поверхности в контакте с землей MW или MX SW или SX
вертикальные поверхности не в контакте с землей MW или MX SW или SX
горизонтальные поверхности в контакте с землей SW или SX SW или SX
Горизонтальные поверхности, НЕ соприкасающиеся с землей MW или MX SW или SX

Вертикальные поверхности, соприкасающиеся с землей, в зонах незначительного воздействия погодных условий: используйте кирпич класса умеренной атмосферостойкости (MW или MX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в зонах с незначительным атмосферным воздействием: используйте кирпич класса умеренной атмосферостойкости (MW или MX).

Вертикальные поверхности, соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич класса Several Weathering (SW или SX).

Горизонтальные поверхности, соприкасающиеся с землей в областях с незначительным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в областях с незначительным атмосферным воздействием: используйте кирпич класса умеренной атмосферостойкости (MW или MX).

Горизонтальные поверхности, соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX).

Статья обновлена: 18 апреля 2009 г.

(PDF) Влияние типа раствора и толщины шва на механические свойства стен из обычной каменной кладки

Влияние типа раствора и толщины шва на механические свойства стен из обычной кладки

Благодарности

Это исследование финансировалось Yildiz

Проект технического университета по договору 2016-05-

01-DOP05.

Ссылки

Амадио, К. и Райгель, С. (1999), «Поведение при сдвиге швов из кирпича и раствора

», Masonr. Междунар., 5(1), 19-22.

Астерис, П.Г. (2003), «Боковая жесткость кирпичной кладки с заполнением

плоских каркасов», J. Struct. англ., 129(8), 1071-1079.

Астерис, П.Г., Репапис, К.С., Царис, К.А., Трапани, Ф.Д. и

Кавалери, Л. (2015b), «Параметры, влияющие на основной период

заполненных железобетонных каркасных конструкций», Earthq.Стр., 9(5),

999-1028.

Asteris, P.G., Repapis, C.C., Cavaleri, L., Sarhosis, V. и

Athanasopoulou, A. (2015a), «Об основном периоде

железобетонных каркасных зданий с заполнением», Struct. англ. Mech., 54(6), 1175-

1200.

ASTM C67 (2014), Стандартные методы испытаний для отбора проб и

испытаний кирпича и конструкционной глиняной плитки, ASTM.

Басаран Х., Демир А., Багджи М. и Эргун С.(2015),

«Экспериментальное и численное исследование стен

, усиленных фиброволокнистой штукатуркой», Struct. англ. Mech., 56(2), 189-

200.

Бурзам, А., Гото, Т. и Миядзима, М. (2008), «Сдвиговая способность

прогнозирование ограниченных каменных стен, подверженных циклическим боковым нагрузкам

загрузка», Стр. Eng./Earthq. англ., 25(2), 47-59.

Кунья, Э.Х., Гимарайнш, Г. Н. и Карасек, Х. (2001 г.), «Влияние

типа раствора на прочность на сжатие строительной кладки

», Материалы 4-го бразильского симпозиума по технологии растворов

, Бразилия.

EN 1015-11 (2000), Методы испытаний раствора для каменной кладки. Часть

11: Определение прочности на изгиб и сжатие затвердевшего раствора

, Европейский комитет по стандартизации,

Брюссель, Бельгия.

EN 1015-2 (1998), Методы испытаний растворов для каменной кладки. Часть

2: Отбор проб растворов и приготовление растворов для испытаний,

Европейский комитет по стандартизации, Брюссель, Бельгия.

EN 1015-3 (1999), Методы испытаний раствора для каменной кладки. Часть

3: Определение консистенции свежего раствора, Европейский комитет по стандартизации

, Брюссель, Бельгия.

EN 13286-43 (2004), Несвязанные и гидравлически связанные смеси

. Часть 43: Метод испытаний для определения модуля упругости

гидравлически связанных смесей,

Европейский комитет по стандартизации, Брюссель, Бельгия.

EN 196-1 (2005), Методы испытаний цемента. Часть 1:

Определение прочности, Европейский комитет по стандартизации

, Брюссель, Бельгия.

Эрдик М., Камер Ю., Демирджиоглу М.Б. и Сесетян К. (2012 г.),

«Отчет о землетрясениях в Ване (Турция) 2012 г.», Труды

Международного симпозиума по инженерным урокам, извлеченным

из Великого восточно-японского землетрясения 2011 г., Токио, Япония,

, март .

Фойтонг П., Бунпичетвонг М., Аремит Н. и Тиравонг Дж.

(2016 г.), «Влияние типов кирпича на прочность на сжатие каменных призм

», Int. Дж.техн., 7, 1171-1178.

Гаррити, С.В., Ашур, А.Ф. и Чен, Ю. (2010), «

экспериментальное исследование ретроармированных арок из глиняного кирпича»,

Int. масонр. Соц., (1), 733-742.

Гумасте К.С., Рао Н., Редди В.Б.В. и Джагадиш К.С. (2007),

«Прочность и упругость призм и кошельков кирпичной кладки

при сжатии», Матер. Стр., 42, 241-253.

Кошик Х.Б., Рай Д.К. и Джейн С.К. (2007), «Напряжение-деформация

характеристики кладки из глиняного кирпича при одноосном сжатии

», ASCE, 19(9), 728-739.

Кызылканат, А., Кочак, А., Кошар, А. и Гюней, Д. (2011 г.), Отчет

от 23 октября 2011 г. Землетрясения в Ване, Технический университет Йылдыз

, Турция.

Кочак, А. (2013), «Влияние коротких колонн на характеристики существующих зданий», Struct. англ. Мех., 46(4),

505-518.

Кочак, А. (2015), «Сейсмостойкость модернизации FRP коротких колонн

вокруг ленточных окон», Struct. англ. мех.,

53(1), 1-16.

Мохаммад Г., Фонсека Ф.С., Вермельтфорт А.Т., Мартенс,

Д.Р.В. и Лоуренсо, П.Б. (2017), «Прочность, поведение и характер разрушения

пустотелой бетонной кладки, построенной с использованием растворов

различной прочности», Constr. Строить. мат., 134, 489-

496.

Перейра П., Перейра М.Ф.Н., Феррейра Д.Э.Д. и Лоуренко, П. Б.

(2011 г.), «Поведение кладочных панелей заполнения в железобетонных рамах

при воздействии плоскостных и внеплоскостных нагрузок», Материалы

7-й Международной конференции AMCM, Краков, Польша.

Порко, Ф., Порко, Г., Ува, Г. и Сангирарди, М. (2013),

«Экспериментальная характеристика «неинженерных» кладочных систем

в сейсмоопасной зоне», Constr.Строить. мат.,

48, 406-416.

Равула М.Б. и Субраманиам, К.В.Л. (2017), «Экспериментальное

исследование разрушения при сжатии в кирпичной кладке

сборок из мягкого кирпича», Матер. Struct., 50(19), 11.

Саин, Э., Йон, Б., Калаир, Ю. и Гор, М. (2014), «Строительство

отказов кирпичных и глинобитных зданий во время Ван

2011 г.

землетрясения в Турции», Struct. англ. мех., 51(3), 503-518.

Шуреманс, Л.(2001), «Вероятностная оценка конструкционной

неармированной кладки», к.т.н. Disseration, Katholieke

Universiteit Leuven, Heverlee, Бельгия.

Шливинскаса, Т., Йонайтис, Б. и Завалиск, Р. (2016), Раствор

Оценка прочности на сжатие с применением различных

Методы экспериментальных испытаний Современные строительные материалы,

Конструкции и методы, MBMST.

Стейл, Р.О., Кальсада, Л.М.Л., Оливейра, А.Л., Мартинс, В.К. и

Пруденсио-младший, Л.Р. (2001), «Влияние типа раствора на коэффициент эффективности

и деформируемость кирпичной кладки из конструкционных бетонных блоков

», Материалы 4-го бразильского симпозиума по технологии строительных растворов

, Бразилия.

Томазевич, М., Лутман, М. и Босильков, В. (2006),

«Надежность пустотелых блоков глиняной кладки и сейсмические характеристики

каменных стен», Constr. Строить. Матер., 20(10), 1028-1039.

Ван дер Плюйм, Р. (1999), «Изгиб каменной кладки вне плоскости, поведение и прочность

», докторская диссертация, Делфтский технический университет,

Нидерланды.

Васконселос Г. и Лоренсу П.Б. (2009), «Экспериментальная

характеристика каменной кладки при сдвиге и сжатии»,

Constr. Строить. мат., 23(11), 3337-3345.

Синь, Р., Яо, Дж. и Чжао, Ю. (2017), «Экспериментальное исследование

механики кладки и разрушения при двухосном сжатии»,

Struct.англ. мех., 61(1), 167-175.

CC

Как сделать наружную кирпичную стену вашего дома герметичной

Я благодарю вас за то, что вы заметили проблему в своем доме и приняли меры для определения ее причины. Слишком часто люди игнорируют предупреждающие знаки, пока они не перерастают в серьезные проблемы.

В этом ограниченном пространстве будет невозможно обеспечить пошаговый процесс создания герметичных кирпичных оконных и дверных подоконников. На эту тему легко можно написать книгу.Но я дам много информации, чтобы у вас было кристально ясное понимание того, о чем идет речь.

Продолжение истории под объявлением

Начнем с водостойкости кирпичных зданий. Я обнаружил, что люди склонны верить, что кирпичные конструкции водонепроницаемы. Правда в том, что вода относительно легко проникает в кирпичные стены. В вашем случае при дырках в растворе вполне очевидно вода будет лить в полость за кирпичом.

Многие современные кирпичные дома и некоторые коммерческие здания построены с использованием облицовочного кирпича.Это означает, что кирпич имеет толщину всего в одну нитку. Кирпич — это всего лишь фасад, он не обеспечивает никакой структурной поддержки. Старые кирпичные дома и многоквартирные дома, которые вы можете найти практически в любом старом городе или городке, часто были толщиной в два или даже в три витка. Эти более толстые стены были не только структурными; они также были спроектированы так, чтобы быть очень водостойкими.

В то время как сам кирпич очень устойчив к воде, проходящей через него, и в некоторой степени раствор между кирпичами, поверхность, где раствор соприкасается с кирпичом, обеспечивает путь для проникновения воды в кирпичную стену. Вы не можете увидеть эту трещину, потому что она часто очень маленькая, но она существует.

Продолжение истории под рекламой

Много лет назад строители и каменщики наблюдали за происходящим и использовали разный кирпич в наружной стене, чтобы предотвратить попадание воды внутрь строения. Кирпич, который вы видите снаружи здания, был тверже и плотнее, чем кирпич, спрятанный внутри стен. Этот более мягкий кирпич действовал как губка, впитывая воду во время ливня. После того, как буря утихнет, вода будет высосана из внутреннего кирпича ветром и солнечным светом, омывшим внешнюю кирпичную облицовку.

В кирпичных зданиях отсутствует этот мягкий внутренний кирпич, и вода может стекать по задней стороне одного слоя кирпича. Если несущие деревянные каркасные стены не покрыты водонепроницаемой мембраной или эта мембрана имеет неплотность, вода может попасть в стену. Это может привести к гниению древесины, плесени, плесени и вздутию краски, как вы все знаете.

В соответствии с рекомендациями, опубликованными Ассоциацией кирпичной промышленности, под оконными и дверными порогами следует устанавливать накладные планки. Эти оклады собирают воду, просачивающуюся через растворные швы, и перенаправляют ее наружу стены.

История продолжается под объявлением

Фундаментные накладки также необходимы под первым рядом кирпича, а также в других местах на стенах, облицованных кирпичом. Другие материалы часто помещаются за кирпичной облицовкой, чтобы гарантировать, что влажный раствор, попадающий за кирпич, не блокирует отливы и любые дренажные отверстия в основании кирпичных стен. Эти дренажные отверстия установлены специально и позволяют воде вытекать из стены. Требуются значительные навыки и внимание к деталям, чтобы сделать все необходимое, чтобы кирпичная облицовочная стена не протекала.

Дырки я бы не заделывал. Я бы заполнил отверстия раствором, который соответствует тому, что у вас есть. Чтобы соответствовать раствору, вам нужно получить песок, который соответствует песку, который использовал оригинальный каменщик. Внимательно осмотрите растворные швы, обращая внимание на размер и цвет отдельных песчинок. Когда вы замешиваете новый раствор, цементная паста в растворной смеси покрывает весь песок, делая цвет раствора одинаковым.

Со временем естественное выветривание смывает тонкую пленку раствора, обнажая песок.Если вы подождете 30 дней, вы можете провести мягкую кислотную промывку новых участков раствора, чтобы увидеть песок, не дожидаясь десятилетий. Аккуратно нанесите раствор кислоты/воды только на новый раствор с помощью небольшой кисточки. Вы увидите, как кислота начнет пузыриться, когда она вступит в реакцию с пастой из щелочного раствора. Хорошо промойте чистой водой.

Продолжение истории ниже реклама

Если вы когда-нибудь снова будете строить дом из облицовочного кирпича, вы можете помочь свести к минимуму просачивание воды в полость стены, используя те же растворные каменщики, которые использовались более 100 лет назад. Современные растворы имеют высокое содержание портландцемента. В старых растворах было небольшое количество портландцемента и гораздо больше гашеной извести.

Гашеная известь — волшебный ингредиент, потому что, если крошечная трещина образуется после укладки кирпича, вода, вступая в реакцию с известью, вызывает рост новых микроскопических кристаллов, которые во многих случаях заполняют трещину. Я призываю вас найти каменщика, знакомого с растворами из гашеной извести.

Нужен ответ? Все прошлые колонки Тима бесплатно заархивированы на www.AsktheBuilder.com. Вы также можете просмотреть сотни видеороликов, загрузить краткие руководства и многое другое.

Какой толщины кирпичная стена? – JanetPanic.com

Какой толщины кирпичная стена?

Кирпичи скрепляются цементным или известковым раствором, обычно толщиной 10 мм для горизонтальных швов и шириной 10 мм для вертикальных швов. Кирпичные стены могут быть прямыми, изогнутыми, зигзагообразными и т. д. в плане и обычно имеют толщину от 102.5 мм вверх.

Какой размер кирпича?

Стандартный кирпич Стандартный размер кирпичной кладки составляет 225 мм x 112,5 мм x 75 мм (длина x глубина x высота). Сюда входят 10-миллиметровые растворные швы, поэтому стандартный размер самого кирпича составляет 215 мм x 102,5 мм x 65 мм (длина x глубина x высота).

Какие виды кирпичей существуют?

7 типов кирпича, которые должны знать все домашние мастера

  • Обожженные глиняные кирпичи. Обожженные глиняные кирпичи также известны как обычные кирпичи, потому что они являются наиболее распространенным типом кирпича в современном строительстве.
  • Глиняные кирпичи, высушенные на солнце.
  • Бетонные кирпичи.
  • Инженерные кирпичи.
  • Силикатный кирпич.
  • Кирпичи из летучей золы.
  • Огнеупорные кирпичи.

Как построить кирпичную стену?

Начинается здесь6:48Кладка 101: Как построить кирпичную стену – YouTubeYouTube

Сколько кирпичей мне понадобится?

Сколько кирпичей мне нужно? Для однослойной кирпичной стены умножьте длину стены на высоту, чтобы получить площадь. Умножьте эту площадь на 60, чтобы получить необходимое количество кирпичей, а затем добавьте 10% на потери. Это короткий ответ, который предполагает «стандартные» размеры кирпича и раствора.

Что такое полный кирпич?

Полнотелая кирпичная кладка — это самый простой тип кирпичной стены, построенный из сплошной кирпичной кладки, обычно толщиной не менее одного кирпича. Это отличается от полых кирпичных стен, где два слоя (или листа) кирпичной кладки связаны вместе металлическими стяжками, с полостью, которая может быть заполнена изоляцией.

Как кладут кирпич?

Начинается здесь20:10Как класть кирпичи для начинающих – YouTubeYouTube

Сколько стоят кирпичи?

Средняя стоимость 1000 кирпичей составляет от 350 до 900 долларов с ценами от 250 до 3000 долларов за тысячу в зависимости от типа, размера и закупаемого количества. Большинство производителей продают кирпичи тысячами….Стоимость кирпича за 1000 штук.

Тип кирпича Средняя стоимость тысячи кирпичей
Облицовочный кирпич $350 – $800
Инженерный кирпич 400 – 900 долларов

Что такое хороший кирпич?

Кирпичи должны быть однородными по цвету, размеру и форме. Стандартный размер кирпича должен быть выдержан. Они должны быть прочными и компактными. Они не должны иметь трещин и других дефектов, таких как пузырьки воздуха, каменные наросты и т. д.

Какие лучшие идеи для дизайна кирпичной кухни?

Идеи дизайна кухни из кирпича с использованием натурального сложенного камня могут выглядеть впечатляюще и не сломать банк во время проекта реконструкции. Современная кухня в переходном стиле, в которой используются кухонные шкафы, окрашенные в белый цвет, с чистой белой столешницей.

Какие особенности следует учитывать при проектировании кирпичного патио?

Пока вы придумываете дизайн своего кирпичного патио, сейчас у вас есть возможность подумать, какие функции вам понравятся больше всего.Если в вашем дворе важна тень, установите перголу над патио, чтобы вы могли часами сидеть на улице. Установка ванны для птиц или фонтана добавит атмосферу старины и может даже привлечь птиц на ваш задний двор.

Сколько стоковых фотографий по кирпичной кладке доступно без лицензионных платежей?

3 589 стоковых фотографий по запросу «brick pavers» доступны без лицензионных платежей (роялти). Кирпичная брусчатка покрыта грязью. Кирпичная брусчатка в виде елочки, покрытая солью и грязью

Какие бывают виды кирпича?

В основном кирпич бывает двух видов: рядовой и лицевой.Как следует из названия, обычный тип чаще всего используется в наружных жилых помещениях, а также дешевле, чем лицевой. Обычный кирпич изготавливается из глины или сланца и обжигается в печи.

Сборник кирпичной кладки: взгляд на некоторые отличительные способы обработки соединений и соединений

Колдер Лот

13 февраля 2014 г.

Классические комментарии Колдер Лот

Старший историк архитектуры Департамента исторических ресурсов Вирджинии. Член Консультативного совета Института классической классической архитектуры и искусства.

1: Кирпичная арка, Базилика Максенция, Рим (Лот)

Люди изготавливают кирпичи с 1700 г. до н.э. когда глиняные кирпичи того времени были найдены в верховьях Тигра в Ираке. Римляне усовершенствовали кирпичное строительство, используя кирпичи для структурных ядер или в качестве облицовки для бетонных ядер при создании впечатляющих архитектурных и инженерных сооружений. Для важных зданий, таких как храмы, римляне покрывали кирпичные стены мраморной облицовкой.В отличие от современного кирпича, римский кирпич больше похож на тонкую плитку, хотя размеры значительно различаются. Длина может варьироваться от двенадцати до восемнадцати дюймов, а ширина от шести до двенадцати дюймов, но толщина оставалась примерно до полутора дюймов. Тонкость римских кирпичей очевидна в сердцевине стен массивных руин базилики Максенция на Римском форуме, завершенных в 312 г. н.э. У римлян была практика штамповки на более крупных кирпичах имени владельца, а часто и названия кирпичного завода и даты, что позволяло удобно документировать многие постройки.

2: Римский кирпич, Базилика Максенция, Рим (Лот)

Мы видим великолепную демонстрацию мастерства римской кирпичной кладки на Рынках Траяна, работа, приписываемая Апплодору Дамаскину, главному архитектору императора Траяна. Построенный в 100-110 годах нашей эры, комплекс состоит из многоярусного полукруга рыночных прилавков, офисов и квартир, служащих опорой для соседнего Форума Траяна. Средний уровень представляет собой богатую архитектурную композицию из арок, фронтонов, пилястр и антаблементов, построенных из тонкого римского кирпича и подчеркнутых каменными деталями.( Рисунок 3 )  Неясно, были ли различные кирпичные поверхности изначально покрыты штукатуркой или все кирпичные элементы остались открытыми. Тем не менее, точность кладки, особенно лепнины, убедительно свидетельствует о том, что кирпичная кладка была задумана как декоративный цветовой контраст с каменными деталями.

3: Рынки Траяна, Рим (Лот)

Римский кирпич стал модным в конце 19 -го века для монументальных классических произведений американского Возрождения. Заметным использованием римского кирпича этого периода является знаменитый Карнеги-холл в Нью-Йорке, смелая композиция в стиле флорентийского Возрождения. ( Рисунок 4 ) Спроектированная Уильямом Бернетом Татхиллом и завершенная в 1891 году, первоначальная часть строения является одним из последних крупных сооружений Нью-Йорка, в которых использовалась массивная каменная конструкция, хотя более поздние дополнения включали стальной каркас. Как и в большинстве примеров, римские кирпичи здесь имеют цвет золотой охры, что обеспечивает совместимость с изобилием терракотовых орнаментов здания.

4: Карнеги-холл, Нью-Йорк (Лот)

Фрэнк Ллойд Райт использовал римский кирпич, чтобы подчеркнуть горизонтальность своих домов в стиле прерий. Мы видим, что это эффективно использовалось в доме Роби 1909 года, его оригинальной работе в идиоме прерий. ( Рисунок 5 ) Для своей конструктивной системы Райт использовал кирпичные стены с двойной решеткой, выложенные из кирпича стандартного размера, но он облицовал их внешние поверхности облицовкой из красно-оранжевого пятнистого римского кирпича. Чтобы подчеркнуть длинные параллельные линии жилища, горизонтальные швы замазаны раствором кремового цвета, а более тонкие вертикальные швы визуально минимизированы за счет использования раствора кирпичного цвета.Римский кирпич остается коммерчески доступным и может стать эффективной альтернативой стандартному кирпичу в зданиях классического стиля.


5: Дом Роби, Чикаго (Ликантроп)

В конце 18 -го -го века практика заделки швов раствором с тонкой канавкой для обеспечения визуальной регулярности уступила место швам карандашом. Слово карандаш в тот период относилось не только к пишущему инструменту, но и к небольшой заостренной кисте, термин, происходящий от латинского penicillus — маленькая кисть.Используя выравнивающую линейку, каждый растворный шов был окрашен (или прочерчен карандашом) тонкой белой линией, чтобы издалека кирпичная кладка выглядела более аккуратной и визуально указывала на более качественный раствор. Сравнительно поздний пример рисования карандашом сохранился на чердаке Эннискорти, плантаторского дома 1850 года в Вирджинии. ( Рисунок 6 ) Эта область остается исключительно хорошо сохранившейся благодаря тому, что почти сразу же была заключена в более позднюю пристройку. На крупном плане видна неравномерность фактических растворных швов, возникшая из-за использования кирпича ручной работы с грубыми краями.


6: Швы, нанесенные карандашом, Эннискорти, округ Албемарл, Вирджиния (Лот)

Промазывание раствором швов обычно производилось вместе с покрытием поверхности кирпича красной краской или красной краской. У Редвоша было множество рецептов. Обычные ингредиенты включали оксид железа и льняное масло, но иногда добавляли кровь. Красная замазка скрыла складки и шероховатости кирпича ручной работы и служила элементарной гидроизоляцией. В разделе, посвященном труду каменщика, в Общем прейскуранте американского строителя 1836 и оценщике Джеймса Гальера приводится следующее ценовое предложение: «Кирпичные фасады, окрашенные в один слой, и швы, выкрашенные в белый цвет, за ярд, 03 карата. Мы видим ок. Пример оригинальной покраски и рисования карандашом 1820 года на передних стенах студенческих комнат Джефферсона в Университете Вирджинии. ( рис. 7 и 8 ) Защитные колоннады защищают краску от атмосферных воздействий. К сожалению, оригинальные покраски и карандаши часто удаляются в благонамеренных, но ошибочных проектах реставрации, не признавая обработку важной ранней чертой.


7: Западная лужайка, Университет Вирджинии (Лот)

8: Кирпичная кладка с росписью и карандашом, Университет Вирджинии (Лот)

Боковые стены здания суда округа Гучленд в Вирджинии, построенного в 1826 году, демонстрируют отклонение от более стандартной американской или обычной связи, использовавшейся для второстепенных фасадов в начале 19 -го -го века.( Рисунки 9 и 10 ) Вместо непрерывного ряда жаток до трех или пяти рядов носилок, ряды жаток здесь заменены рядами жаток, чередующимися с носилками, как при фламандской перевязке. Это лечение иногда называют американской связью с фламандским вариантом, и обычно оно применяется с тремя рядами носилок, а не с пятью. Хотя он использовался нечасто, он представлял собой более декоративную альтернативу обычным американским облигациям. Мы находим примеры этой связи, датируемые 20 -м веком.Фасад здания суда, типичный для того периода, выложен тонко обработанной фламандской связкой.

9: Здание суда округа Гучленд, Гучленд, Вирджиния (Лот)

10: Восточная стена, Здание суда округа Гучленд (Лот)

Отличительной, но редкой разновидностью стандартной фламандской облигации является ступенчатая фламандская облигация. Вместо того, чтобы центрировать заголовки над подрамниками, заголовки выровнены по вертикали в шахматном порядке. ( Рисунок 11 ) Это приводит к слегка волнистым вертикальным полосам коллекторов через стену.Эффект может быть визуально преувеличен с использованием застекленных перегородок. Примеры поэтапного размещения фламандцев в Вирджинии ограничены в основном западной частью штата, особенно центральной долиной Шенандоа, и обычно датируются периодом с 1820-х по 1840-е годы. Показанный образец представляет собой офис казначейства 1830-х годов в деревне Вашингтон, штат Вирджиния, административном центре округа Раппаханнок.

11: Казначейство, Вашингтон, Вирджиния (Лот)

Другой стиль кирпичной кладки, получивший популярность в середине 19 90 945 го 90 946 века, — это ложковая перевязка, состоящая из всех ложков в каждом ряду.Типичным примером является фасад дома Кэмпбелла 1845 года в Лексингтоне, штат Вирджиния. ( Рисунок 12 ) Кирпичи здесь изготовлены вручную и, вероятно, имели красное покрытие, так как оно стерлось. Мы могли бы спросить, как было достигнуто соединение с опорными слоями без использования заголовков для привязки к ядру. Обычным методом в этот период и в окрестностях была кладка прерывистых рядов квадратных кирпичей, как мы видим на фотографии частично разрушенного строения середины 1990-х годов -го -го века. ( Рисунок 13 )[1] По внешнему виду никто бы не догадался, что квадратные кирпичи не являются носилками обычного размера.

12: Дом Кэмпбелла, Лексингтон, Вирджиния (Департамент исторических ресурсов Вирджинии)

13: Квадратные кирпичи, дом на юго-западе Вирджинии (Майкл Пулис)

Метод обработки раствором швов, практикуемый в Великобритании, но очень редко в Америке, — это загибание. В этой стране этот термин часто используется неправильно для обозначения , переназначая . Tuckpointing — это метод имитации высококачественных протертых и калиброванных кирпичей. Он заключается в покрытии стены однородной краской, красной или иссиня-черной, чтобы скрыть стыки.Затем в каждом стыке была прочерчена узкая канавка, заполненная тонкой полоской очень белого известкового раствора, что требовало значительных навыков для достижения желаемой точности. Знаменитый пример tuckpointing сохранился на Даунинг-стрит, 10 в Лондоне, официальной резиденции британского премьер-министра. ( Рисунки 14 и 15 ) Если мы присмотримся, мы едва сможем увидеть гораздо более широкие исходные соединения. Несколько примеров раннего tuckpointing сохранились в Чарльстоне, Южная Каролина.

14: Даунинг-стрит, 10, Лондон (Лот)

15: Такпойнтинг, Даунинг-стрит, 10 (Лот)

Развитие машин для производства кирпича в первые десятилетия XIX века позволило производить большое количество плотный, качественный кирпич. Одним из типов, появившихся в результате этих усовершенствованных производственных процессов, был прессованный кирпич . Прессованные кирпичи изготавливались с использованием технологии сухой глины — плотной глины с содержанием влаги всего от семи до десяти процентов.Глина прессовалась в металлические формы с помощью паровых поршней или плунжеров под большим давлением. Сформованные таким образом кирпичи затем обжигали в печах. В результате получился очень прочный кирпич с гладкими гранями и четкими выступами. Ранним примером использования прессованного кирпича является дом Армистеда 1856 года в Вильямсбурге, штат Вирджиния, который описан как построенный из балтиморского стандартного кирпича. ( Рисунки 16 и 17 ) В деталях кирпичной кладки дома Армистеда мы видим, что его кирпичи имеют элегантную равномерную точность, позволяющую делать самые тонкие швы раствора с очень небольшим содержанием песка.Стены состоят из всех подрамников, образующих облицовку. В то время как приклеивание облицовочного кирпича к обычному кирпичу основной стены недоступно для изучения, обычный метод приклеивания прессованного кирпича заключался в использовании тонких металлических связей, заделанных в растворные швы.

16: Armisted House, Williamsburg, Virginia (Virginia Dept. of Historic Resources)

17: Фрагмент кирпичной кладки дома Armisted (Лот)

Прессованный кирпич кремового цвета получил широкое распространение в конце 19 -го -го века, особенно для высококлассных классических произведений, таких как здание Оливера Хилла 1892 года, здание государственного офиса на площади Капитолия в Ричмонде.( Рисунок 18 ) Их сходство с камнем и их светлый цвет, обусловленный высоким содержанием извести в глине вместо оксида железа, делали их привлекательным контрастом со старыми городскими зданиями из красного кирпича, которые потускнели за десятилетия использования угля. накопление сажи. Смывание дождем гладких твердых поверхностей прессованных кирпичей позволяло контролировать образование сажи. Прессованный кирпич кремового цвета часто использовался в сочетании с белой терракотой или резными каменными украшениями. Лепнина и капители пилястр здания Оливер Хилл выполнены из белой терракоты.( Рисунок 19 )

18: Государственное административное здание Оливера Хилла, Ричмонд, Вирджиния (Лот)

19: Здание Оливера Хилла, деталь кирпичной кладки (Лот)

Типы кирпичей и методы кирпичного строительства создают обширную и сложную тему . Три эссе о кирпичной кладке, которые я опубликовал в блоге ICAA Classicist Blog, охватывают лишь небольшую часть существующей информации по этому вопросу. Большая часть нашей архитектуры, от древней до современной, построена из кирпича, материала, который придает конструкциям характер и долговечность.Способность читать кирпичи многое говорит нам о зданиях вокруг нас и о людях, которые их проектировали и строили. Я надеюсь, что это эссе будет держать нас в поиске новых типов кирпичной кладки и вдохновит нас на изучение творческого использования этого материала. Я надеюсь также предложить дополнительные эссе Classical Commentes по кирпичной кладке в будущем.


[1] Я благодарен моему коллеге Майклу Пулису за информацию о квадратных кирпичах и предоставленную фотографию, показанную здесь. [2] Письмо 1858 года от Сэмюэля С.Гриффин своему сыну Лемюэлю К. Гриффину: Письма Гриффина, MSS Архивы колледжа Уильяма и Мэри. Балтимор был одним из немногих первых центров производства прессованного кирпича того периода. .

Добавить комментарий

Ваш адрес email не будет опубликован.
