Расчет цемента для фундамента: методы расчета, таблицы, количество в зависимости от марки цемента, пропорции

Расчет расхода бетона на фундамент

Бетон (смесь песка, цемента, щебня или другого наполнителя и воды) – это универсальный строительный материал, использующийся для организации фундамента, выравнивания поверхностей (создание стяжек и заливка полов) и возведения несущих конструкций. Поскольку данный материал обладает разными техническими характеристиками, он может успешно использоваться в широких температурных диапазонах и при разной влажности. Строительный раствор можно изготовить вручную либо с использованием средств малой механизации, заказать на профильных предприятиях, однако в любом случае состав смеси должен полностью отвечать поставленным задачам. Для точного планирования времени проведения работ по бетонированию и определения необходимого количества кубов материала нужно выполнить соответствующий расчет и определить требуемый объем.

Расход бетона на строительство фундамента в первую очередь зависит от типа возводимого фундамента.

Расход смеси на фундамент

Чтобы выполнить расчет строительной массы на основание, вам понадобятся следующие приспособления:

Расчет фундамента ведется исходя из нагрузки, оказываемой на него.

  • бумага;
  • калькулятор;
  • канцелярские принадлежности.

При строительстве и совсем маленького домика, целой усадьбы нужно иметь проект. Он не обязательно должен составляться профессиональным проектировщиком. Если вы планируете возвести дом своими руками, это может быть и свой проект строительства. До начала строительных работ нужно представлять, какие работы и в каком порядке необходимо выполнить, посчитать, какой объем (сколько кубов) материала на это уйдет. Именно в данный момент считается, какую сумму придется выложить за будущую постройку. Для этого необходимо выполнить расчет расхода раствора и материалов, и в случае с возведением опоры основной вопрос заключается в том, сколько смеси нужно взять на конкретную опору. Расход строительной массы для фундамента измеряется в кубических метрах, а не в тоннах, поэтому задача состоит в том, чтобы определить объем конструкции.

Для того чтобы выполнить расчет количества смеси, необходимой на фундамент здания, следует определить площадь, которую занимает опора, умножить ее на расход бетонного материала на 1 м2; и на высоту кладки.

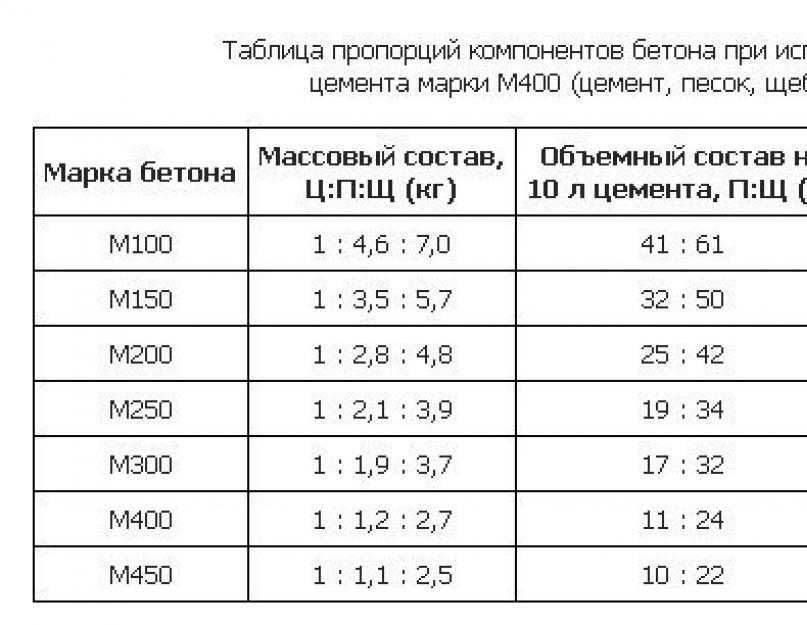

После расчета объема бетона на фундамент можно исходя из таблицы рассчитать необходимое количество ингредиентов.

Перед тем как выполнить расчет необходимого количества строительной смеси на фундамент, нужно нарисовать чертеж будущей опоры здания и желательно сделать это в трех проекциях. Для этого можно использовать архикад. Крайне важно также провести геологию участка. Это делается для того, чтобы вычислить глубину, на которую необходимо вырыть фундамент. Тогда при заливке строительной массы получится плотный монолитный пояс, который не будет лопаться со временем и прослужит очень долго. Определив объем заливки опоры, можно понять, сколько кубов раствора потребуется на его заполнение. Для строения малоэтажного дома применяется бетон марок в20 и в25. Если планируется высокая нагрузка на фундамент, то можно использовать и материал марки м30. Исходными данными для расчета количества цемента и прочих компонентов для заливки фундамента является тип основания (плитный, ленточный и столбчатый) и его конфигурация.

Заливка монолитной плиты

При устройстве плиточного фундамента необходима дополнительная установка ребер жесткости.

Плитный фундамент представляет собой монолитную цельную конструкцию, которая укладывается под всей площадью строения. Чтобы узнать объем цемента, щебня, песка и прочих компонентов раствора для заливки опоры, нужно посчитать объем конструкции, т.е. умножить ее толщину на площадь. Так, для дома размерами 6 х 6 м площадь плиты фундамента составит 36 м2;. Минимальная толщина такого основания равняется 10 см, при этой толщине количество цемента, песка и прочих компонентов, т.е. бетона, для заливки плиты составит 36 х 0,1=3,6 м3;. Объем плиты толщиной 20 см составит 7,2 м3;, толщиной 30 см – 10,8 м3;. Таким будет значение расхода раствора для заливки плиты. Чтобы обеспечить большую жесткость у таких опор, выполняют ребра жесткости в поперечном и продольном направлении конструкции, разделяющие ее на несколько квадратов.

Ребра жесткости делают конструкцию гораздо более устойчивой к деформации, обычно их устраивают на нижней поверхности плиты, потому что так сделать гораздо проще и верхняя поверхность останется гладкой. Для расчета расхода цемента на сторону жесткости надо знать их суммарную протяженность и площадь поперечного сечения. К примеру, если ребра жесткости устраиваются через каждые 3 м, то в стандартном фундаменте 6 х 6 м их будет 6 (3 поперек и 3 вдоль). Они будут располагаться в середине плиты и на ее самых главных краях. Длина каждого такого ребра будет равняться 6 м, а их суммарная протяженность 6 х 6 = 36 м.

Высота стороны жесткости, как правило, соответствует толщине конструкции, а форма поперечного сечения – в виде трапеции либо прямоугольная. Ширина ребра составляет 80-100% от его высоты. В результате площадь поперечного ребра жесткости плиты высотой 10 см составит 0,1 х 0,08 = 0,008 м2;, а их объем 0,008 х 36 = 0,288 м. У ребер жесткости, выполненных в виде трапеции, соотношение длин ее оснований составляет порядка 1,5, т.е. меньшее основание равняется 0,8-1 от толщины конструкции, а большее основание будет в 1,5 раза больше. Для плиты толщиной 10 см, выполненной из цемента и наполнителей, площадь поперечного сечения будет равняться 0,5 х 0,1 х (0,08+0,12) = 0,01 м2;, объем же данных ребер 0,01 х 36=0,36 м3;.

http://www.youtube.com/watch?v=M17V-2uqbGs

Вернуться к оглавлению

Для вычисления количества цемента для фундамента нужно определить необходимый объем бетона и то, в каких пропорциях входят в его состав различные компоненты.

На рис. 1. представлена формула, по которой можно определить объем бетонной массы в м3. Существует общепринятая пропорция состава бетона: 1 часть цемента, 3 части песка, 4 части щебня и 1/2 части воды. Например, если выразить эти показатели в кг, то получится 280 кг цемента, 840 кг песка, 1400 кг щебня и 290 л воды. 1 м3 бетонной массы равен 2810 кг. В процентном выражении количество цементной смеси от общей массы материалов составляет 9,68%.

Рассчитывая количество цемента на фундамент, это значение округляют до 10%, что компенсирует небольшие потери его качества при хранении.

http://www.youtube.com/watch?v=uataIK68R6w

Пример. Количество бетона для заливки фундамента составило 19,5 м3. Для определения количества цемента нужно 280 кг умножить 19,5 м3. Получится 5460 кг, которые потребуются на данный объем бетонной массы. Этот простой расчет не учитывает факторы, принимаемые во внимание при заводском изготовлении бетона. Однако если вы строите дом своими силами, то по данной формуле можно рассчитать надежное основание для него.

ostroymaterialah.ru

Как сделать бетон своими руками, калькулятор и пропорции

Здесь вы можете произвести необходимые расчеты по приготовлению бетона своими руками. Введите в графу «Объем бетона» требуемое число, выберите марку и вы получите точные пропорции цемента, песка,щебня и воды.

Как приготовить бетон самому?

Приступая к постройке дома перед нами иногда возникает проблема того, как приготовить бетон самостоятельно. Можно, конечно, заказать доставку готового, но часто занятие это бессмысленное, да и стоит дороже. Приготовить бетон на самом деле не так уж и сложно. Требуется немного знаний и понимание некоторых нюансов, о которых мы и расскажем.

По своему составу бетон может существенно разниться. Выбирая правильный бетон следует понимать для какой постройки или отдельного элемента конструкции он предназначен. Более суровые требования к качеству материала выдвигаются при промышленном строительстве, постройке мостов, стратегических объектов. Для частной стройки требования не такие высокие, но и тут нужно кое-что понимать.

Классификация бетона

Бетон классифицируется по своим маркам, в зависимости от показателя прочности. Прочность – это не что иное, как максимальная величина нагрузки на квадратный сантиметр поверхности. Так, материал марки 300 выдерживает 300 кг на сантиметр. Если учитывать этот показатель, плюс нагрузку на все составные части, можно выбрать наиболее подходящий для строительства бетон.

Марки бетона классифицируются от 100 до 600. От самых легких до более тяжелых, а значит и более прочных.

Если для заливки фундамента нужно приготовить бетон марки 100 следует смешать цемент 400 с песком и щебенкой. Пропорции 1:3:6. Подобным видом бетона заливают первый армированный пояс фундамента.

Когда вам нужно приготовить бетон 200, смешиваем цемент + песок + щебенка. Пропорция такая: 1:2:5. Цемент можно в этом случае взять марки М400. Такой материал будет обладать достаточным запасом прочности. Может быть использован для строительства несущей конструкции, перекрытия, армированного пояса. Всех тех элементов, которые должны выдерживать значительные нагрузки.

Особенности приготовления раствора

Лучше всего готовить бетон с помощью бетономешалки. Сделать качественный бетон вручную задача почти непосильная. Чтобы бетон получился правильным недостаточно закинуть все компоненты. Нужно знать правильную последовательность и пропорции.

Процесс готовки:

  1. Залить воды в бетономешалку, в количестве немного меньшем чем нужная норма.
  2. После этого засыпаем половину нормы щебенки и все количество цемента.
  3. Насыпая цемент не забывайте о том, что не стоит сыпать его больше нужного количества, иначе бетон ослабеет.
  4. После того как смесь перемешалась – докидаем все количество песка.
  5. В конце досыпаем остаток щебенки.
  6. Ждем несколько минут (2-3) пока все составляющие хорошо перемешаются. Оцениваем густоту бетона. Если нужно доливаем остаток воды.

Как видите, все достаточно просто. Нужно только придерживаться правильной последовательности действий. Ведь если вбросить в бетономешалку цемент, а потом щебенку – цемент будет липнуть и неравномерно распределяться по объему. Поэтому стоит строго придерживаться всех инструкций.

salecement.ru

Правильный расчет количества цемента — залог прочности и долговечности возводимого сооружения

  • Дата: 15-05-2018
  • Просмотров: 3041
  • Рейтинг: 37

Оглавление: [скрыть]

  • Единицы измерения раствора
  • Области применения различных марок

Из большого многообразия строительных материалов: камня, древесины, кирпича, стекла, стали, пластмассы — бетон является одним из самых применяемых, обеспечивающих надежность и прочность всего строения. Такую популярность материалу обеспечивают хорошая сопротивляемость плесени и грибку, огнестойкость, практичность и долговечность.

При приготовлении смеси с добавлением песка прочность состава увеличивается, но тем самым снижаются пластичные свойства раствора.

И все эти свойства бетонной смеси можно получить только при правильном сочетании составляющих ее компонентов: цемента, гравия или щебня, песка и воды. Связующим элементом здесь является цемент. Вот почему правильный расчет количества цемента оказывает главное влияние на прочность бетонной смеси.

Единицы измерения раствора

В любом строительстве единицей измерения бетона является 1 м³, сокращенно куб (параллелепипед с размерами: длина=1 м, ширина=1 м, высота=1 м).

Таблица состава цементно-песчаного раствора.

Поэтому в большинстве справочных таблиц именно эта величина используется при указании долевого или процентного содержания частей бетона, и индивидуальному застройщику необходимо уметь ориентироваться в правильном выборе количества цемента на 1 куб смеси.

Цемент бывает разный, и его разнообразие определяется маркой, которая является основным параметром в целом ряде характеристик этого строительного материала (пластичность, скорость затвердевания, водостойкость и др.) Марка цемента “M” (или “ПЦ”) указывает на его способность выдерживать определенной величины нагрузку (не разрушаясь) при изгибе и сжатии. Например, цемент М-200 по указанной маркировке выдерживает нагрузки в 200 кг/см³. Существующая ныне шкала состоит из сортов цемента М-100 — М-700.

Вернуться к оглавлению

Таблица прочностных показателей цементно-песчаного раствора.

Чем выше марка, тем большую нагрузку выдержит бетонная смесь с этим цементом. Но и цену придется заплатить немалую. Поэтому, чтобы не переплачивать, отметим, что для строительства фундамента обычно используют марки М-200 — М-500, а именно: для сборно-щитового строения — М-200, М-250, для бревенчатого дома — М-300, М-350 для тяжелых сооружений из кирпича и железобетона — М-400, М-500. Для отделочных работ применяются марки М-100, М-300.

Для частного застройщика различные справочники обычно рекомендуют не марку цемента, а марку бетона, например, как в этой таблице:

Бетон Области строительства
М-100, М-150 Строительные блоки для перегородок и стен небольших построек
М-200 Бетонные дорожки, стяжки, отмостки, ленточный фундамент
М-300 Самая универсальная в индивидуальном строительстве марка: используется для монолитных стен, балок, свай, ленточных и плитных фундаментов, малонагруженных перекрытий, дорожек, стяжек, лестниц

Возникает вопрос: а сколько же цемента и какой марки необходимо взять для того или иного вида бетона? Для такого случая тоже существуют рекомендуемый расчет цемента (кг) на 1 куб раствора.

В малоэтажном, коттеджном строительстве в основном используется мелкозернистый бетон (без добавления крупных заполнителей: гравия или щебня), для которого разработаны нормы расхода цемента, указанные в документе “СНиП 82-02095”.

Класс бетона и его марка Нормы цемента М-400 для бетона при затвердении, кг/куб.м
В естественных условиях В условиях тепловой обработки при прочности в %
70 80 90
B7,5 — М-100 280 300 330 355
В10 — М-150 315 325 355 390
В15 — М-200 400 410 450 490
В20 — М-250 500 500 530 590
В22,5 — М-300 535 535 580 600

В том же документе указаны коэффициенты перехода от М-400 к цементам марки М-300 и М-500, которые лежат в пределах 0,9-1,14 (для М-300) и 0,85-0,9 (для М-500). Учитывая все это, можно свести в одну таблицу нормы цемента М-300, М-400, М-500 для бетонных смесей М-100, М-150, М-200, М-300, как самых ходовых в индивидуальном строительстве:

Марка цемента Расход цемента в кг/м³ бетона марки М-300
М-500 510
М-400 600
М-200
М-500 410
М-400 490
М-150
М-500 330
М-400 390
М-300 445
М-100
М-500 300
М-400 350
М-300 390

Итак, самостоятельно определить марку цемента и его расчет для собственных нужд — вполне несложная и посильная задача, выполнив которую, можно и бюджет сэкономить и быть уверенным в правильности выбора строительного материала.

Важно: выбрав материал для строительства и определив его количество в одном кубе, проверьте свой расчет с помощью онлайн-калькулятора и нормативных таблиц.

Далее уже можно приступать к приготовлению бетонной смеси, соблюдая все технологические этапы в строгой последовательности, схему которой можно без труда найти в электронных сетях и, таким образом, и на этом шаге строительства избежать лишних затрат.

moifundament.ru

Выбор и расчет цемента

Для возведения прочного и добротного строения очень важно начать с крепкой основы — бетонного фундамента.

Характеристики грунта, вес конструкции, тип цокольной части строения — это факторы которые влияют на выбор цемента.

Приготовление бетонной смеси — достаточно сложный и трудоемкий процесс, важно тщательно подобрать не только основу (щебень), но и связующий компонент (цемент).

  • характеристики грунта;
  • нагрузка на основу, иначе — вес конструкции;
  • тип цокольной части строения.

В зависимости от состава минералов различают: портландцемент,глиноземистый цемент, магнезиальный цемент, смешанные цементы, кислотоупорный цемент,

Все эти факторы уже учтены изначально на производстве цемента, на торце мешка вы можете увидеть маркировку, которая вам и поможет определиться с выбором. В зависимости от состава минералов различают:

  • портландцемент — отличается преобладанием в составе алита;
  • глиноземистый цемент — отличается преобладанием алюминатной фазы;
  • магнезиальный цемент (иначе Цемент Сореля) — это цемент на основе магнезита;
  • смешанные цементы — это смесь цементов с различными добавками, шлаками, которые имеют вяжущие свойства;
  • кислотоупорный цемент — его основой является гидросиликат натрия, сухая смесь кварцевого песка и кремнефтористого натрия.

На данный момент в торговых сетях в основном представлен именно портландцемент.

Схема маркировки цемента.

Загадочная буква М с цифрами после нее от 100 до 600 ответит вам на вопрос о прочности цемента. В данном случае имеется в виду прочность сжатия от 100 до 600 кг/см2. На данный момент цемент марки М100-М200 не производят, а цемент М600 из-за своей высокой прочности иначе еще называют военным, что соответствующим образом влияет на его стоимость — он достаточно дорог. В связи с этим на рынке строительных материалов вы встретите именно марки М400 и М500. Буква Д расскажет вам о наличии или отсутствии добавок в составе цемента в процентном содержании (элементарно: 0 — это 0% примесей, ну а 20 — 20 % примесей).

  • цемент М400 (Д20) — самый удобный вариант для строительства частных домов, дач и более мелких построек;
  • цемент М400 (Д0) — практически схож с предыдущим, но отсутствие примесей может помочь при строительстве сооружений, которые должны обладать влагостойкостью или морозостойкостью;
  • цемент М500 (Д20) — этот вариант для промышленного строительства или строительства многоэтажных домов;
  • цемент М500 или ПЦ500 (Д0) — аналогичен М500 (Д0), но используется в случаях сильных перепадов температуры.

Помимо этого существует еще несколько маркировок, имеющих не такое большое значение, но и на них тоже стоит обратить внимание. Специфическая маркировка:

  •  нормированный — «Н»;
  •  пластифицированный — «ПЛ»;
  •  сульфатостойкий — «СС»;
  •  быстротвердеющий — «Б».

В том случае, если вы эти обозначения все-таки нашли, то готовьте смесь максимально аккуратно и с соблюдением всех дозировок. В зависимости от всех вышеперечисленных факторов вы можете приступить к выбору цемента.

В состав бетона входит: цемент, песок, щебень и определенное количество воды, помимо этого туда еще могут входить некоторые добавки – гидростабилизаторы, пластификаторы.

Приготовление бетона, его заливка — это очень сложный и трудоемкий процесс. Для того чтобы узнать, какое количество цемента требуется для заливки, нужно произвести расчет общей площади будущего строения или взять за основу один куб фундамента. В основном на практике чаще всего берут за основу куб, так как это проще, к тому же для большинства марок цемента уже есть постоянные цифры расхода компонентов, которые и используются, чтобы не тратить время на расчет.

В состав бетона для фундамента входит песок (гравий, щебень), цемент и определенное количество воды, помимо этого туда могут входить некоторые добавки — пластификаторы, гидростабилизаторы и т. д. Когда проводится расчет, при приготовлении бетонной смеси нужно ожидать всегда большего расхода насыпного объема компонентов, чем объем уже готового бетона. Это связано с тем, что при смешивании песка, щебня и цемента более мелкие компоненты располагаются в пустотах между крупными, и смесь становится более однородной. Такое отношение объема полученной смеси к сумме объемов компонентов называют коэффициентом выхода бетона. Коэффициент выхода варьируется от 0,58 до 0,8, а сам выход зависит от размеров зерен фракций.

Для того чтобы получить бетон определенной марки, очень важно соблюдать точный расчет пропорций и дозировки, при этом на куб бетона песок закладывают с точностью до килограмма, а щебень с точностью до 5 кг. В том случае, если вы все сделаете верно, раствор в итоге получится у вас прочным и качественным. При проведении расчетов необходимо сразу определиться, какая марка бетона вам в итоге нужна, а уже с ее учетом выбирать, сколько мешков цемента вам потребуется. Фасуют его обычно по 50 кг. Марка бетона также обозначается буквой М, но помимо этого ей еще присвоен класс прочности, обозначаемый буквой В. Класс бетона/ Ближайшая марка бетона / Средняя прочность данного класса (кгс/см2)

  • В3,5 / М50/ 46;
  • В5 / М75 / 65;
  • В7,5 / М100/ 98;
  • В10 / М150 / 131;
  • В12,5 / М150 / 164;
  • В15 / М150 / 196;
  • В20 / М200 / 262;
  • В25 / М250 / 327;
  • В30 / М350 / 393;
  • В35 / М400 / 458;
  • В40 / М450 / 524;
  • В45 / М600 / 589;
  • В50 / М600 / 655;
  • В55 / М700 / 720;
  • В60 / М800 / 786.

Расчет количества раствора

В первую очередь нужно определиться с тем, какое количество воды требуется на куб, так как от этого зависит, насколько удачным получится раствор на выходе. Значения приведены при использовании гравия для изготовления бетона, но если вы используете щебень, то выход будет другим, и нужно добавить коэффициент 0,0,3-0,04. Далее необходимо определиться, какое количество цемента и наполнителей требуется для приготовления бетонной смеси. Стандартным является соотношение 1:3:5, то есть на 10 кг цемента берется 30 кг песка и 50 кг щебня.

Этот метод идеально подходит для кладки фундамента. Если же на выходе нужно получить бетонную или железобетонную конструкцию, то количество цемента на куб нужно будет увеличить.

1pokirpichy.ru

Как рассчитать расход цемента на возведение фундамента

Трудно недооценить важность для строительных работ такого материала, как цемент, однако его популярность по большей части зависит от марок, среди которых есть наиболее и наименее используемые.

В частности, очень часто отдается предпочтение для малоэтажного частного строительства маркам 300 и 400. Расход у них различный, к примеру, на один квадратный метр заливки толщиной 10 сантиметров понадобится 50-килограммовый мешок цемента М400, и пятая часть останется, а вот М300 потребуется 51 килограмм, то есть мешка не хватит. Логично, что это для раствора марки М150, поскольку для М200 чаще используется цемент 400 и 500.

Обычно расчет расхода цемента ведется в кубометрах.

Зная, что для получения 1 м3бетона М300 из цемента марки М400 нужно 600 килограммов, имеем расчетное количество основной составляющей раствора для заливки 10 квадратов пола стяжкой толщиной 10 сантиметров. Очень важно перед тем, как рассчитать расход цемента, узнать рецептуру смесей в точных пропорциях, для чего существуют СНиПы, из которых нужно брать все данные. Так, согласно СП 82-101-98, для получения растворов 150 и 200 при использовании определенных марок материала необходимо соблюсти соотношение:

Пропорции цемента песка и известкового (глиняного) теста для смеси М200М5001:3:0.2М4001:25:0.1Пропорции цемента, песка и известкового (глиняного) теста для смеси М150М5001:4:0.3М4001:3:0.2М3001:2.5:0.1

Трудно недооценить важность для строительных работ такого материала, как цемент, однако его популярность по большей части зависит от марок, среди которых есть наиболее и наименее используемые.

В частности, очень часто отдается предпочтение для малоэтажного частного строительства маркам 300 и 400. Расход у них различный, к примеру, на один квадратный метр заливки толщиной 10 сантиметров понадобится 50-килограммовый мешок цемента М400, и пятая часть останется, а вот М300 потребуется 51 килограмм, то есть мешка не хватит. Логично, что это для раствора марки М150, поскольку для М200 чаще используется цемент 400 и 500.

Обычно расчет расхода цемента ведется в кубометрах.

Зная, что для получения 1 м3бетона М300 из цемента марки М400 нужно 600 килограммов, имеем расчетное количество основной составляющей раствора для заливки 10 квадратов пола стяжкой толщиной 10 сантиметров. Очень важно перед тем, как рассчитать расход цемента, узнать рецептуру смесей в точных пропорциях, для чего существуют СНиПы, из которых нужно брать все данные. Так, согласно СП 82-101-98, для получения растворов 150 и 200 при использовании определенных марок материала необходимо соблюсти соотношение:

Пропорции цемента песка и известкового (глиняного) теста для смеси М200М5001:3:0. 2М4001:25:0.1Пропорции цемента, песка и известкового (глиняного) теста для смеси М150М5001:4:0.3М4001:3:0.2М3001:2.5:0.1

Допустим, нам нужен ленточный фундамент, ситуация довольно распространенная.

Параметры его мы знаем, пусть они будут следующими: длина 20, ширина 0.4 и глубина 0.5 метров. Раствор возьмем цементно-песчаный в стандартной пропорции 1:3, а не бетон с щебнем в качестве наполнителя, чтобы проще было посчитать. Объем фундамента составит 4 кубометра, для раствора нам столько цемента, конечно, не нужно, большую часть займут песок и вода, которой нам нужно не более 6 долей (столько и возьмем).

Итак, в растворе у нас должно получиться в целом 10 долей компонентов, что на куб раствора дает 0.1 куба порошка, а для фундамента нам понадобится 0.4 куба материала.

Однако кроме как рассчитать цемент в объемном отношении, нужно учесть и его плотность, которая для приведенного в примере раствора составляет 3000 килограмм на кубический метр. Если умножить необходимый нам объем материала на его плотность, получим требуемую массу, то есть 0. 4*3000 = 1200 килограммов. Если материал расфасован в мешки по полцентнера, нам нужно 24 мешка.

Что является основой дома? Правильно, фундамент.

А что является основой фундамента? Цемент! Поэтому начнём мы с главного: расход цемента на фундамент. Для начала стоит определиться, какой цемент мы будем использовать.

Наиболее популярны для этих целей трехсотая и четырехсотая марки. Пропорции при разведении и, соответственно, расход у них будут разными. К тому же в зависимости от производимых нагрузок, которые должен выдерживать будущий фундамент, марка прочности полученного бетона тоже может быть различной.

Элементарная формула пропорций или как рассчитать расход цемента

Итак, рассчитать расход цемента проще всего по стандартной формуле, применимой ко всем маркам: 1/3/5, где первый показатель – количество частей цемента, второй – количество частей песка, третий – количество частей щебня. Можно измерять различными емкостями, например, вёдрами.

А вода добавляется в количестве, необходимом для замеса раствора подобающей густоты. Однако не всё так просто, расчет расхода цемента на фундамент зависит и от крепости конечного материала. Чтобы упростить задачу, будем, отталкиваясь от марки прочности бетона, рассчитывать не пропорции того или иного цемента, а саму марку цемента при названных выше пропорциях.

Для этого нагрузка на квадратный сантиметр фундамента умножается на 2. Вот и значение искомой марки. Т.е. при нагрузке в 200кг на 1 см2 нормы расхода цемента будут следующие: цемент М400 в пропорциях 1/3/5.

Следует заметить, что в идеале для капитальных построек должен использоваться бетон, выдерживающий не менее 200кг на см2. Это касается и монолитного, и ленточного фундаментов для малоэтажных построек. Нарушение правила и понижение марки бетона может привести к печальным последствиям, поэтому очень важно во время строительства фундамента следовать установленным нормам.

Бетон М150, получаемый при смешивании в указанных пропорциях цемента М300, щебня и песка, можно применять лишь в фундаментах под небольшие хозяйственные постройки, дорожки, заборы. Бетон двухсотой марки целесообразно использовать также для небольших построек, в малоэтажном строительстве великолепно подойдут также М250 и М300. Для того чтоб изготовить фундамент своими руками, этого достаточно.

Так сколько вешать в граммах?

Для вашего удобства на всякий случай назовем и необходимые пропорции при изготовлении растворов М250 и М300 из цемента М400.

Так как это одна из самых часто применяемых марок в составе фундаментов. В первом случае части цемента, щебня и песка будут соотноситься как 1/3,9/2,1, а на куб бетона понадобится 300кг цемента. Во втором – 1/3,7/1,9 и расход 320кг.

Но ведь и в остальных случаях расход цемента для приготовления раствора нам желательно рассчитать не в ведрах и абстрактных «частях», а в массе веса. Чтобы вы могли это сделать самостоятельно, рассчитаем формулу, по которой можно заранее определить, сколько же цемента вам требуется купить для заливки фундамента.

Напомним, что будем брать для этих целей уже известную нам пропорцию 1/3/5 и марку цемента, в два раза превышающую марку прочности готового материала. Расход цемента на бетон в этом случае можно высчитать, исходя из того, что для раствора у нас взяты 9 частей материалов (5+3+1). В одном кубометре 1млн см3.

Делим на 9 и получаем объем одной девятой части – 111111 сантиметров кубических. 1см3 это примерно 3 грамма цемента. Умножаем и получаем расход цемента, равный 333 килограммам на куб готового бетона.

Следует учесть, что все приведенные расчеты приблизительны. Точный состав бетона для фундамента и масса цемента и заполнителей должны соответствовать СНиП 82-02-95 (который пришёл на замену СНиП 5.01.23-83).

От чего зависит расход

Основное требование к бетону – достижение необходимой прочности после затвердевания.

Исходя из этого, в соответствии со строительными стандартами, описывающими качество компонентов, подбирается их соотношение и технические характеристики. Это делается с учетом марки прочности состава, рекомендованное соотношение ингредиентов указывается в специализированных справочниках. Чтобы рассчитать, сколько будет содержаться цемента в 1 м³ бетона, учитываются следующие факторы:

    марка, плотность, необходимое время схватывания;пластичность раствора и его подвижность;тип песка, фракция, наличие примесей, доля которых не превышает 15%, иначе этот наполнитель подвергается предварительной обработке – просеиванию или промыванию;фракция, вид и другие технические характеристики щебня – лещадность, плотность, загрязненность, если она превышает норму, щебень очищается;наличие дополнительных компонентов улучшающих характеристики – упрочнителей или пластификаторов.

При изготовлении учитывается непосредственно марка портландцемента. Она должна в два раза превышать марку изготавливаемого из него состава – для раствора М200, берется состав М400. Чем выше марка, тем меньше его потребуется для приготовления смеси нужного класса.

Считаем опалубку

Также наверняка вам понадобится рассчитать количество пиломатериалов, которые тоже пригодятся в последующих работах.

ГОСТ Р 52085-2003 даёт ответ только касательно размера щелей в стыках между досками. Также опалубка для фундамента нормируется СНиП Ш-15-76. В остальном же её размеры, установка и используемые материалы – на усмотрение строителей.

Существует универсальная формула для подсчета количества досок.

Длину периметра нашего будущего фундамента нужно разделить на длину используемой доски. Высоту опалубки – на ширину этой же доски. Умножаем полученные цифры и получаем количество досок.

Расчёт стоимости фундамента зависит от цен на песок, щебень, цемент и пиломатериалы, а также от их требуемого количества. Доску считаем не поштучно, а в кубометрах.

В одном кубе примерно 43 шестиметровых доски 25/150 или 28 досок 40/150. Исходя из этого, можно вычислить, сколько кубометров материала понадобится на опалубку для выбранного вами типа фундамента. Формула расхода цемента нам также известна.

Чтобы узнать, сколько стоит залить фундамент, надо разделить полученное по ней число на массу одной упаковки цемента (например, полцентнера) и умножить на ее цену. Здесь сложностей нет. А наши специалисты всегда смогут вам помочь в необходимых расчетах при заказе материалов.

При строительстве своего дома, а особенно если строительство осуществляется самостоятельно, приходится постоянно проводить различного рода расчёты.

Одним из таких расчётов является расчёт на расход строительных материалов. Как разновидность такого расчёта можно выделить расчёт, который показывает расход цемента на фундамент. Как правило, все подсчеты можно сделать самостоятельно.

Стоимость фундамента для дома размером 10 x 10 метров

Любое фундаментное строительство начинается составлением сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы на требуемые направления. Поскольку фундамент является начальным этапом любой постройки, то расчеты начинаются именно с него.

В настоящей статье будет рассмотрено, сколько стоит железобетонный фундамент дома 10 на 10 м различного типа. Основные затраты приходятся на расход стройматериалов, поэтому стоимость транспортных расходов, оплаты труда рабочих и аренды строительной техники рассматриваться не будут.

Исходные данные

Пусть у нас заливается ленточный фундамент, который имеет следующие параметры:

    Длина равна 20 метрам;Ширина равна 40 сантиметрам;Высота равна 50 сантиметрам.

Для того, чтобы выяснить точное количества цемента для фундамента нужно узнать объём ленты фундамента. Объём прямоугольной фигуры, которой и является наш фундамент, находится, как высота, умноженная на длину и умноженная на ширины, то есть:

0,4*0,5*20= 4 кубических метра. Это найден объём всей отливной части.

Однако следует понимать, что цемент для фундамента не может использоваться только один, обязательно должны быть компоненты, поэтому нужно выяснить в какой доле в этих четырёх кубических метрах содержится чистый цемент. Как правило, для заливки фундамента используют классический раствор, то есть одна доля цемента и три доли песка. Воды добавляется до той степени жидкости цемента, которая вас устраивает.

Мы для простоты расчётов возьмём 6 долей воды. Итого в одном метре кубическом у нас содержится всего десять долей, то есть:

3 доли песка+1 доля цемента+6 долей воды = 10 долей

Это означает, что в одном метре кубическом раствора всего содержится 0,1 кубический метр цемента, то есть:

1 метр кубический/ 10 долей=0,1 метра кубического.

Тогда фундамент, который равен 4 метрам кубическим, потребует всего 0,4 метра кубического цемента, то есть:

4 *0,1=0,4 кубического метра цемента.

Тогда зная объём и плотность цемента можно найти его массу. Это и будет то количество, которое нужно для возведения ленты фундамента. Средняя плотность цемента в растворе составляет порядка 3000 килограмм на метр кубический, тогда необходимая масса цемента равна:

3000*0,4=1200 килограмм.

Если фундамент был армирован, то из объёма фундамента следует вычесть объём арматуры, который будет составлять не малую часть. Если в раствор был добавлен щебень, то следует учесть и его. Так же при подсчётах следует подставлять истинные значения долей, которые смешиваются при приготовлении цементного раствора.

Ленточный фундамент

Лента представляет собой замкнутый периметр, который располагается под всеми несущими и самонесущими стенами дома. Для того, чтобы рассчитать объем бетона для фундамента, нужно знать такие параметры конструкции:

  • Высота стенки. В нее входит подземная и надземная цокольная части. Высота может быть классической (ниже уровня промерзания грунта) или уменьшенной.
  • Ширина стенок должна быть больше толщины стен на 100 мм;
  • Общая длина фундаментных стен.

Необходимо учитывать, что внутренние и внешние стены имеют разную толщину.

Разберём, как посчитать фундамент дома с размерами 6 на 8 метров. Ширина наружных стенок – 500 мм, внутренних – 400 мм, высота от подошвы до стены – 1,1 метр.

Высчитаем объем для внешних стен:

  • Общая длина: 8 + 8 + 6 + 6 = 28 метров.
  • Расход бетона равен величине объема конструкции: 28 ∙ 1,1 ∙ 0,5 = 15,4 кубометров.
  • Объем внутренней стенки: 6 ∙ 1,1 ∙ 0,38 = 2,508 м 3 .
  • Общий объем высчитываем как сумму: 15,4 + 2,508 = 17,908 м 3 .
  • Помним про запас 10-15%: 17,908 + 10% = 19,69 м 3 или ровно 20 кубометров бетона.

Расход цемента для устройства столбчатого фундамента

При устройстве столбчатого фундамента, определяется, сколько цемента на фундамент нужно потратить из таких данных, как:

  • Количество столбов;
  • Тип столбчатого фундамента;
  • Объём одного столба;
  • Пропорции раствора.
  • Расчёт, который показывает, сколько цемента нужно затратить именно для столбчатого фундамента может производиться двумя путями. Первый путь это через объём одного столба, а второй через общий объём отливной части всех столбов. Второй способ является более точным, так как иногда столбы могут иметь не совсем одинаковые размеры.

Способ первый

Пусть имеем столб, который по высоте равен 2 метрам, по ширине равен 40 сантиметрам и по длине тоже равен 40 сантиметрам.

Первым делом нужно найти объём столба, как длина столба, умноженная на высоту столба и умноженная на его ширину, то есть получим:

2*0,4*0,4=0,32 метра кубического. Это найден полный объём одного столба.

Теперь, исходя из пропорций, приведённых в первом примере, найдём, какую часть от этого объёма составляет бетон, то есть имеем:

0,32/10=0,032 метра кубического.

Цемент продается в специальных мешках, которые сохраняют по максимуму его свойства

Теперь стало известно, что в одном столбе содержится 0,032 кубического метра цемента. Зная его плотность, легко можно найти массу цемента, которую нужно затратить для возведения одного столба, как:

0,032*3000=96 килограмм цемента.

Теперь зная, сколько цемента затрачивается на возведение одного столба, можно легко узнать, сколько всего цемента нужно для возведения всех столбов, как количество столбов, умноженное на массу цемента для одного столба, то есть, положив, что всего 20 столбов, получим:

20*96=1920 килограмм.

Следует помнить, что при использовании арматуры, нужно вычесть её объём из объёма столба.

Способ второй

Сначала, как и в первом способе, нужно найти объём одного столба. Дальше мы ищем, сколько цемента потребовалось для этого столба. А вот в следующем этапе заключается разница между двумя приведёнными способами.

Следующим шагом мы не умножаем получившуюся массу цемента на количество столбов, а находим объём второго столба.

Потом находим количество цемента, которое нужно затратить для его возведения. Так делаем со всеми столбами. При этом не следует забывать про арматуру, если столбы армировались, то следует вычитать из объёма каждого столба объём использованной при его армировании арматуры.

После того, как все массы цемента для всех столбов были найдены, их следует сложить между собой. Таким образом, найдём общую массу цемента.

Онлайн-калькуляторы: хитрый в гору не пойдет

Самый легкий способ рассчитать цемент — довериться программному обеспечению. С его помощью можно не только нарисовать проект будущего объекта, но провести подсчеты необходимого строительного материала. Эти онлайн-калькуляторы привлекательны тем, что процедура подвластна всем: для того, чтобы определить искомые цифры, нужно лишь ввести некоторые данные. В данном случае это следующее:

  • марки бетона и цемента;
  • размеры фундамента;
  • число поясов арматуры.

Долго дожидаться результата не придется, он будет выдан практически мгновенно. Но нужно рассказать и про пару ложек дегтя, которые подстерегают вас в этом легком занятии. С точностью возникнут проблемы, так как программы определяют только примерное количество необходимых материалов, а для частного строительства, требующего немало средств только на один фундамент (иногда до 30% от всех затрат), это непозволительная роскошь.

Расчёт количества

Объём такой плиты равен 0,2*10*10=20 метров кубических.

Исходя из предыдущей пропорции, можно сказать, что в одном метре кубическом раствора содержится 0,1 метра кубического чистого цемента, тогда во всей плите чистого цемента будет содержаться:

20*0,1=2 кубического метра.

Теперь найдём массу цемента, как плотность цемента, умноженная на его объём, получим:

3000*2=6000 килограмм цемента.

Опять-таки следует помнить, что при подсчётах объёма следует вычесть объём арматуры, если она была использована.

Устройство подложки под фундамент

Как уже говорилось, при расчётах объёма всегда стоит учитывать объём использованной арматуры. Так же всегда следует добавлять к получившемуся результату массы цемента от 1 до 3 процентов, как запас, который нужен для потерь.

Все расчёты примерные и представлены в качестве примера, для более точного определения массы цемента необходимо брать более точные данные, такие как, например, плотность цемента. В расчётах не были учтены такие моменты, как потеря объёма исходных материалов относительно раствора, то есть, например, для приготовления 1 кубического метра раствора понадобится 0,15 кубического метра цемента, 0,4 кубического метра песка и 0,7 кубического метра воды.

Если сложить эти цифры, то получится примерно 1,25 кубического метра, но на выходе будет 1 кубический метр раствора. Это связано с тем, что более мелкие частицы в растворе заполняют пространство между более крупными частицами, поэтому объем уменьшается, а масса остаётся одной и той же.

Чтобы учесть этот факт, нужно самому выяснять плотность раствора. Тогда, зная точный объём израсходованного цемента можно без труда высчитать его массу.

Для всех типов фундаментов применяется и другой расчёт, который основан на эксперименте. Для него потребуется приготовить ровно 1 кубический метр раствора. При этом точно нужно экспериментальным путём измерять количество всех составляющих.

Так можно вычислить нужный вес цемента, который необходим для одного кубического метра раствора. Зная эту цифру, можно легко посчитать, сколько цемента нужно для того или иного фундамента, для чего нужно просто вычислить объём фундамента и умножить на массу цемента.

Так получится ровное количество цемента, нужное для возведения фундамента с заданными параметрами, выраженное в килограммах. Такой способ является самым точным, однако тяжело осуществимым в обычных условиях.

Правильно выполненные проектно-сметные работы являются основой любого строительства.

Данный фактор дает возможность избежать перерасхода материала, а, значит, и лишних затрат. Также устраняются вынужденные простои рабочего процесса в результате недостаточного количества необходимых компонентов. В полной мере это касается фундаментных работ, поскольку выполнение этапа заливки желательно сделать в один заход.

Стоимость плитного фундамента 10х10 м

По такому же алгоритму производится вычисление стоимости плитного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется большее количество стройматериалов, особенно, если плита имеет солидную толщину. На вопрос — сколько стоит фундамент для дома 10х10 м, сразу сказать невозможно. Все это зависит от размеров основания и марки используемого бетона.

Подсчет количества арматуры

Чтобы сделать фундамент под дом 10х10 м максимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Располагаются прутья двумя поясами, соединенными между собой перемычками. Каждый пояс выглядит как арматурная сетка с размером ячейки 20 см. Перемычки, при толщине каркаса 20 см, имеют длину 25 см.

На 10 метров плиты потребуется 51 пруток длиной 10 м. Перпендикулярная сетка потребует также 51 пруток. Итого — 102 прута. Второй пояс состоит из такого же количества арматурных прутьев, поэтому всего нужно подготовить 204 штуки по 10 м. Что касается перемычек, то их число равно количеству пересечений продольных и поперечных прутьев. Для двух поясов это число равно 51 х 51 = 2601 шт.

Если перемычки ставить не на каждый стык, а через один, что вполне допустимо, то можно ограничиться числом 1301 шт. Число стыков равно числу кусков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 куска проволоки. Каждый кусок должен иметь длину порядка 30-40 см.

Подсчет нужного количества бетонного раствора

Количество бетона, которое требуется для изготовления плитного основания, подсчитывается очень просто. Определяется общий объем плиты, который будет равен объему бетона. В нашем случае высчитать объем плиты можно следующим образом: умножить длину плиты на ее ширину и высоту. Например, толщина плиты запланирована 30 см. Тогда, путем умножения, получаем: 10 м х 10 м х 0,3 м = 30 кубов.

Зная стоимость кубометра бетона, легко можно просчитать общую стоимость фундамента, включая арматуру, вязальную проволоку и необходимое количество гидроизоляции. При расчетах также нужно учитывать стоимость песчаной или гравийной подушки, аренду землеройной и подъемной техники, стоимость транспортных услуг по подвозу бетонного раствора и прочих материалов, оплату труда наемных рабочих, а также некоторые другие факторы.

Как видите, вполне возможно просчитать заранее примерную себестоимость строительства фундамента размерами 10 х 10 м для дома.

Как делается расчёт нужного количества цемента на фундамент любого типа

Довольно часто в силу определенных причин частные застройщики предпочитают готовить бетон самостоятельно.

Конечно же, нужно заранее просчитать требуемый объем смеси, что делается с помощью довольно простого арифметического действия. Но по причине различия типов фундаментной конструкции, формулы подсчета также отличаются. Если имеется практика приготовления цементно-песчаной смеси, например, для кирпичной кладки, то процесс пойдет веселее.

Особо ленивые могут совместить расчет цемента на фундамент и калькулятор, который доступен в сети на специализированных сайтах.

Определить количество материала таким способом можно только приблизительно, что для небольшой стройки не совсем приемлемо.Формулы вычислений объема для определенных типов фундаментных конструкций:Плитная – достаточно перемножить показатели площади и высоты планируемой плиты V = S x H. Ленточная – произведение суммарной длины конструкции и площади поперечного сечения V = S x L.Свайная – определить сечение одной опоры и умножить результат на количество свай V = S x H х N, если столбы имеют цилиндрическую форму, то сечение вычисляется по формуле 3.14 х R².Теперь можно непосредственно приступить к расчету объемов цементной смеси. Следует учитывать, что рекомендуемый портландцемент – это марки М400 и М500. В зависимости от проектной маркировки готового бетона для его приготовления используются определенные массы компонентов.Ниже представлена таблица соотношения В/Ц (вода/цемент) для того, чтобы в итоге получить определенную марку бетонного раствора.

Если гидрораствор будет планироваться без использования щебня, то коэффициент В\Ц следует уменьшить на 0,1.

Но это еще не все данные, например, количество воды зависит от объема песка и размера фракции щебня. Базовые пропорции 1:3:5 или 1:4:4 (портландцемент : песок : щебень) не учитывают эти факторы, поэтому расчёт цемента для фундамента не будет достоверным. Необходимые соотношения представлены в таблице:

Применение расчетов

После того как рассчитаны все материалы, необходимые для того, чтобы заложить фундамент, можно приступать к их закупке. Портландцемент покупайте непосредственно перед началом замешивания раствора, обращая внимание на срок его изготовления. При длительном хранении прочность цемента значительно снижается. Он продается обычно в мешках по 50 кг, поэтому достаточно высчитанную потребность разделить на 50, и вы получите количество мешков, которое необходимо купить.

Применять подобные расчеты можно и необходимо не только в том случае, когда вы планируете заливать фундамент, но и тогда, когда вы делаете стяжку полов или выполняете кирпичную кладку. Как для кладки, так и для стяжки правильным соотношением цемента к песку будет 1:3. Смысл расчетов заключается в том, чтобы не растратить деньги на излишки материалов. Ни в коем случае не экономьте на их качестве. Это обернется для вас еще большими растратами в случае, когда придется исправлять ошибки, связанные с некачественными составляющими цементных растворов.

Пример вычислений

Допустим, в нашем распоряжении имеется следующий материал:

    Щебень фракции 25 мм (ρ = 2700 кг/м³).Песок мелкозернистый (ρ = 2500 кг/м³).Портландцемент М400 (ρ = 3000 кг/м³).

Технология дальнейших действий такова:

По таблице 1 значений вода-цемент (В/Ц) узнаем, что для марки раствора М300 (а нам нужна такая смесь) коэффициент равен 0,53.По таблице 2 расхода воды определяем, что для 1 м³ раствора понадобится 195 л воды (0,195 м³), отсюда вычисляем нужную массу портландцемента: 195/0,53 = 368 кг.Теперь считаем объем наполнителей (песок и щебень) на 1 м³ смеси: 1-((368/3000)+0,195) = 0,682 м³ (682 л).Далее по таблице 2 определим процентное содержание песка – 46% (0,46), из чего следует, что его объем: 682×0,46 = 313,7 л (0,314 м³).Чтобы узнать количество щебня, нужно вычесть из общего объема наполнителей количество песка: 682-313,7 = 368,3 л (0,368 м³).Учитывая плотность и объемы наполнителей, можно посчитать их вес: песок – 0,314×2500 = 785 кг; щебень – 0,368×2700 = 993,6 кг.

В итоге для приготовления 1 куба бетонного раствора марки 300 из портландцемента М400 необходимо:

    195 л воды;368 кг портландцемента;785 кг песка;993,6 кг щебня.

Для полного подсчета следует умножить полученные цифры на количество необходимых для работы кубов раствора. Как можно увидеть, процедура подсчета компонентов не сложнее подключения проходного выключателя, так что времени займет немного.

Состав бетонной смеси


Для изготовления качественного бетона необходимо использовать только проверенные материалы
Без бетона не обходится ни одно строительство. На сегодня это один из основных строительных материалов для устройства сборных, монолитных бетонных и железобетонных конструкций. Большие стройки получают бетонную смесь централизованно от заводов-производителей.

В то же время в частном домостроении вряд ли кто-то будет заказывать готовую смесь – это и дорого, да и бессмысленно. Малое количество не примут в заказ, а большое некуда использовать. Гораздо дешевле и надежнее закупить необходимые материалы и готовить бетонную смесь порционно на строительной площадке.

Готовый продукт – это застывшая бетонная масса, для приготовления которой требуются: вяжущее вещество, щебень, песок и вода. Главной характеристикой бетона является показатель по прочности на сжатие. От этого зависит его маркировка: М200, М300, М400, М500. Для устройства фундамента используются такие виды М200, М300. Для удобства расчет расхода материалов производится не на все количество, а на 1 куб бетона.

Как рассчитать объем бетона в наголовнике треугольной сваи

Как рассчитать объем бетона в треугольной оголовке сваи – 3 сваи

В этой статье сегодня мы поговорим о томе бетона в треугольной свае | Формула расчета свайного бетона | Объем шапки треугольного ворса | Типы свайных фундаментов | Бетонные сваи | Строительство бетонных свай | Бетон Количество свай | Калькулятор свайного бетона | Фундаментные сваи

Что такое ворсовый колпачок?

Наконечник сваи представляет собой конструкцию, которая возводится, когда одна свая не может выдержать нагрузки вышележащей конструкции

Обычно строится при наличии ограничений на размер одной сваи

Крышка сваи представляет собой плиту, под которой находятся различные сваи или группа свай. Так, что они объединяются, чтобы действовать как единая свая, которая выдерживает нагрузку от надстройки или колонны. Бетонные сваи

Наголовник сваи

Как найти объем бетона в треугольном наголовнике сваи? Наголовник треугольной сваи

Рассчитаем объем бетона в треугольном свайном фундаменте, имеющем 3 шт. стопки, как показано ниже. Фундаментные сваи

Приведены данные:

Диаметр сваи = 0,6 м. (d)

№свай = 3 шт.

Длина сваи = 16м. (ч)

Высота верха сваи = 0,9 м.(D )

Решение:

Объем бетона в сваях

= 3 номера × πr2 ч

Здесь,

r = радиус сваи.

= д ÷ 2

= 0,6м ÷ 2

= 0,3м.

h = длина сваи.



Объем бетона в сваях

= 3 шт.× 3,142 × (0,3 м)2 × 16 м.

13,57 куб.м .



Объем бетона в оголовке сваи:

Объем бетона оголовка сваи

= площадь поверхности (A) × глубина (D)

Сначала рассчитаем площадь сечения (A1) прямоугольника ABCD, как показано на рисунке ниже. Площадь прямоугольника ABCD (A1)

= Д × В

= 2,2 м × 2,0 м

=  4,4 кв.м.

Чтобы получить площадь поверхности ( A) верхушки ворса, мы должны вычесть площадь треугольников AEF и GDH из площади прямоугольника.

Здесь,

Треугольник AEF = треугольник GDH

Площадь треугольника AEF

= 0,5 × основание × высота.

= 0,5 × сторона AE × сторона AF

Сторона АЕ

= [ ( 1/2 × сторона ВС ) – (1/2 × сторона EG )]

=  [ ( 1/2 × 2 м. ) – (1/2  × 0,6 м. )]

= [1 м – 0,3 м]

= 0,7 м.



Боковой AF

= сторона AB – сторона FB

= 2,2 м – 0,7 м

= 1.5м.



Я перерисовал треугольник с расчетной длиной сторон AF и AE, как показано ниже. Площадь треугольника AEF

= 0,5 × сторона AE × сторона AF

= 0,5×0,7м×1,5м.

= 0,525 кв.м.



Площадь поверхности наголовника (А)

= [площадь прямоугольника ABCD – (2 номера × площадь треугольника AEF )]

= [4,4 кв. м. – (2 шт. × 0,525 кв.м.)]

= [4,4 кв.м. – 1,05 кв.м.]

= 3,35 кв.м.



Теперь бетонный том. шапки

= площадь поверхности (A) × глубина (D)

= 3,35 кв.м. × 0,9 м.

= 3,015 куб.



Общий объем бетона 3-х свайного фундамента



= Том. бетона в ростверке + общий объем. бетона в сваях.

= 3,015 см + 13,57 см.

= 16,585 куб.

Revit OpEd: Расчет фундамента и изоляции

Я участвовал в обсуждении на RevitForum.org, который спросил о расчете общей битумной изоляции, необходимой для покрытия бетонных поверхностей фундамента. В оригинальном посте описывалось использование инструмента Paint и сколько времени это заняло. Мне всегда интересно, отвечают ли люди за расчеты или просто любопытно, когда я читаю такие запросы. Иногда спрашиваю. Интеллектуальные упражнения могут быть интересными, но они могут привести к пустой трате времени, если их результаты на самом деле не используются кем-то.

Поскольку я уже приложил к этому усилия, я решил использовать этот пост, чтобы поделиться примером проекта, который я создал в ответ.Я поделился более ранней версией в ветке, но в этой выражено больше идей.


Я склоняюсь к использованию графиков и формул для расчета/прогнозирования необходимого изоляционного материала вместо использования краски и подбора материала. Изолированные фундаменты (фундаменты) имеют одну форму (большинство из них), поэтому нет составных слоев, таких как фундаментные плиты, полы или стены.

Это не так просто, как просто указать всю площадь поверхности каждого вида фундамента. Это даже не просто сделать.Поверхность, касающаяся земли, не получает изоляции (мое понимание в этой ситуации). Если колонна стоит на фундаменте, изоляция не требуется, поэтому нам нужно вычесть площадь основания колонны из верхней части площади поверхности фундамента. Утепление не требуется, если стена опирается на фундамент.

У нас также есть неравенство параметров. Изолированные фундаменты не имеют параметра «толщина». Фундаментные плиты и перекрытия делать. Непоследовательное применение размерных значений — это своего рода проблема, с которой мы сталкиваемся, когда используем предоставленные семейные категории (как следует из их названий/поведения) и пытаемся скомпилировать их информацию, используя «то же самое» понятие размерных критериев.Они просто не все равны, у них разные «убеждения».

Мой подход начался с плана фундамента, который включает в себя фундаменты и плиты, график для стен и третий для колонн. Мне нужно было различать фундаменты и плиты, чтобы я мог создать формулы для определения площади верхней и боковой частей каждого типа фундамента. Полы и перекрытия имеют толщину и периметр по умолчанию. Когда они прямоугольные, они также имеют ширину и длину. Если они нерегулярны, то нет.Фундаменты не имеют толщины, но имеют ширину и длину.

Я использовал формулу для деления объема, чтобы получить приблизительную высоту, чтобы использовать ее для расчета площади поверхности сверху и по бокам. Я использовал параметр под названием Is Slab (целое число), чтобы моя формула битума могла решить, какая методика формулы применяется. Я просто ввожу 1 для плит и 0 для фундаментов. Это график фундамента для фундаментов стен, изолированных фундаментов и плит/полов.


Как видите, я добавил несколько строк в заголовок, чтобы объяснить пустые ячейки в расписании.Я также добавил формулы (после захвата изображений) в комментарии, чтобы можно было проверить результаты, не имея модели.

Вот график стен. Я не разрешил нахлест стен на фундаменты или стены и их собственные фундаменты в таблице выше. Я бы, вероятно, создал другой график для вычитания площади нижней поверхности стен или, если возможно, включил его в этот.


А вот график для столбцов, я поставил (-) в заголовке, чтобы было немного более очевидно, что площадь должна быть вычтена из других итогов.
Возможно, вы уже знаете, что столбцы не имеют параметров базовой ширины или длины, которые мы можем видеть в расписаниях. У них есть имя типа, но параметры, определяющие их базовые размеры, называются «b» и «h», как соответствующие рисунки в некоторых руководствах по проектированию конструкций, которые я видел. Я добавил два общих параметра, Base Width и Base Length, в семейство столбцов и просто сделал их равными «b» и «h». Вероятно, это самый простой способ разрешить контент, который не использует системные параметры, совместимые с другими семействами, а также контент, который вы загружаете и обнаруживаете такой же конфликт между другим контентом той же категории.

Предполагая, что описанный выше подход совершенно неинтересен, вот несколько возможных альтернатив, которые мы могли бы рассмотреть.

  • Мы можем «рисовать» на материалах, и существует инструмент «Разделить грань», который работает с полами, фундаментными плитами и стенами, но не с фундаментами или колоннами. Мы можем смоделировать все элементы фундамента как перекрытия и/или фундаментные плиты, что упростит использование инструмента «Разделить грань» и затем закрасит изоляцию.
  • Используйте сочетание приведенных выше графиков и частичное использование инструмента «Краска» и выборки материалов.
  • Мы можем создать отдельные семейства для условий изоляции, которые могут быть запланированы сами по себе, или, по крайней мере, для фундаментов, которые нельзя «покрасить» с помощью инструмента рисования Revit.
  • Мы можем создавать более сложные семейства фундаментов, которые имеют дополнительную(ые) форму(ы) для изолированных поверхностей, и их, в свою очередь, можно использовать для их определения в сводке материалов вместо обычной спецификации.
  • Талантливый программист с Revit API может учитывать всевозможные перестановки и генерировать довольно исчерпывающую сводку).
Я разместил файл проекта, если вы хотите его СКАЧАТЬ. Удачной изоляции!

Расчетные модули > Фундаменты > Общий фундамент



Нужно больше? Задайте нам вопрос



Этот модуль обеспечивает расчет прямоугольного фундамента с приложенной осевой нагрузкой, покрывающей нагрузкой, крутящим моментом и сдвигающей нагрузкой. Нажмите здесь, чтобы посмотреть видео:



Модуль позволяет перемещать положение приложения осевой нагрузки вне центра основания и обеспечивает автоматический расчет допустимого увеличения несущей способности грунта на основе размеров основания и/или глубины под поверхностью.



Модуль проверяет давление грунта при рабочей нагрузке, устойчивость к опрокидыванию, устойчивость к скольжению, изгиб на каждой из четырех поверхностей опоры, односторонний сдвиг в точке «d» с каждой из четырех сторон опоры и сдвиг на продавливание по периметру, расположенному «d/». 2′ от граней пьедестала.





Общий

ф’к

28-дневная прочность бетона на сжатие.



ф.у.

Предел текучести арматуры.



ЕС

Модуль упругости бетона.



Плотность бетона

Плотность бетона используется для расчета собственного веса пьедестала и фундамента, если выбран этот параметр.



Фи значения

Введите значения снижения производительности для Vn и Mn.



Двухосный анализ

Выберите «Да» или «Нет», чтобы указать, следует ли выполнять двухосный анализ.Если выполняется двухосный расчет, в решении будут учитываться моменты, действующие одновременно относительно двух ортогональных осей фундамента. Если двухосный анализ НЕ выполняется, решение будет считать, что моменты, приложенные к двум ортогональным осям, действуют не одновременно.



Величина длины ребра для M и V (отображается только при выборе двухосного анализа)

При расчете сдвига и момента для фундаментов, где максимальные значения давления грунта возникают в углах, это значение указывает долю (десятичную) размера фундамента от края, используемую при расчете моментов и сдвигов из-за переменного давления грунта в этом область, край.Меньшее значение этой переменной приведет к более консервативному расчету, поскольку он будет сфокусирован на более узкой полосе, которая испытывает наибольшее давление грунта.



Нажмите, чтобы рассчитать (кнопка отображается только при выборе двухосного анализа)

Из-за итеративного характера расчетов, необходимых для двухосного анализа, было бы нежелательно повторно запускать весь анализ и проектирование каждый раз при изменении входного параметра. Таким образом, из соображений эффективности программа автоматически переходит в режим ручного пересчета при выборе двухосного анализа.Щелкайте по этой кнопке в любое время, когда вы хотите пересчитать с текущими входными параметрами.



Учитывайте вес фундамента при определении несущей способности грунта

Выберите этот параметр, чтобы модуль рассчитал собственный вес основания и применил его как направленную вниз нагрузку при определении опорного давления грунта. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузок от давления на грунт.



Примечание. Обычно следует выбирать этот параметр.Отключение этой опции может привести к неправильным расчетам несущей способности грунта в фундаментах с моментом. Если цель состоит в том, чтобы попытаться сравнить опорное давление грунта с чистым допустимым давлением, то было бы целесообразно использовать параметр на вкладке Допустимые значения грунта, чтобы «Увеличить опорную нагрузку по весу основания».



Учитывать вес основания при определении скольжения, опрокидывания и подъема

Выберите этот параметр, чтобы модуль вычислил собственный вес основания и применил его в качестве нисходящей нагрузки при определении коэффициентов безопасности при скольжении, опрокидывании и подъеме.Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузки на устойчивость.



Игнорировать проверки на скольжение

 Выберите этот вариант, если скольжение по какой-либо конкретной причине не является конструктивным соображением.



Мин. соотношение стали – температура/усадка

Введите минимальное соотношение температуры/усадки стали, рассчитанное с использованием полной толщины фундамента. Это вызовет предупреждающее сообщение, если секция недостаточно армирована.



Примечание. Эта проверка выполняется при условии, что будет предоставлен только один мат из заданного арматурного стержня. Если конструкция имеет чистое поднятие, так что верхний мат является гарантией, или если верхний мат будет предоставлен в любом случае, имейте в виду, что программа по-прежнему будет учитывать вклад только одного мата в соответствие требованиям к температуре и усадке. В этом случае может оказаться более удобным установить соотношение T&S равным половине общего количества, зная, что двух матов будет достаточно для обеспечения полного требуемого количества.



Минимальный коэффициент безопасности при опрокидывании

Введите минимально допустимое отношение момента сопротивления к опрокидывающему моменту. Если фактическое соотношение меньше указанного минимального соотношения, появится сообщение о том, что устойчивость к опрокидыванию неудовлетворительна.



Минимальный запас прочности при скольжении

Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое отношение меньше заданного минимального отношения, появится сообщение о том, что стабильность скольжения неудовлетворительна.



Примите во внимание ACI 10.5.1 и 10.5.3 как минимум, усиливающий

Установите этот флажок, если вы хотите, чтобы модуль учитывал разделы 10.5.1 и 10.5.3 ACI 318 при определении минимального армирования.







Допустимые значения для почвы

Допустимая нагрузка на почву

Введите допустимое давление на грунт, которому может противостоять грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются, как при расчете прочности).



Увеличить опору с помощью веса опоры

Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) веса фундамента и добавил его к допустимому значению несущей способности грунта. Это приводит к тому, что грунт не подвергается штрафу за собственный вес основания, и полезен в ситуациях, когда в инженерно-геологическом отчете указаны допустимые чистые несущие нагрузки.



Пассивное сопротивление скольжению грунта

Введите значение сопротивления пассивному давлению грунта скольжению.Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением грунта. Сопротивление скольжению из-за пассивного давления затем добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.



Коэффициент трения грунт/бетон

Введите коэффициент трения между грунтом и основанием для использования в расчетах сопротивления скольжению.



Повышение несущей способности почвы

В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличивает допустимое давление на грунт.



Глубина основания фундамента ниже поверхности почвы: Расстояние от нижней части фундамента до верхней части почвы. Это значение используется для определения допустимого увеличения несущей способности грунта и пассивного сопротивления грунта скольжению, но не используется ни в каких других расчетах в этом модуле.



Увеличения в зависимости от глубины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе глубины фундамента ниже некоторой опорной глубины.Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое давление на грунт может быть увеличено на каждый фут глубины ниже некоторой контрольной глубины.



Когда основание фундамента ниже: Указывает требуемую глубину, чтобы начать постепенное увеличение допустимого опорного давления грунта на основе глубины фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 тыс. фунтов на фут.Основание фундамента находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указывается, что допустимо увеличение опорного давления на 0,15 тыс. футов на каждый фут глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что если фундамент находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс.фут + (6 – 4 фута) * 0,15 тыс.фунт = 3,30 тыс.фунт.



Увеличения на основе размера фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе размеров фундамента, превышающих какой-либо контрольный размер.Собирает следующие параметры:



Допустимое увеличение давления на фут: Определяет величину, на которую базовое допустимое давление на грунт может быть увеличено на каждый фут длины или ширины, превышающей некоторый эталонный размер.



Когда максимальная длина или ширина больше: Указывает требуемый размер, чтобы начать постепенное увеличение допустимого давления на грунт на основе размера основания.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 тыс.фунтов на фут.Фундамент измеряет 12′-0″ x 6′-0″. В геотехническом отчете указывается, что допустимо увеличение опорного давления грунта на 0,15 тыс. футов на каждый фут, если наибольший размер фундамента в плане превышает 4 фута. Модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. футов + (12 футов — 4 фута) * 0,15 тыс. футов = 4,2 тыс. футов.



Примечание. Увеличение в зависимости от глубины фундамента и размеров в плане является кумулятивным.







Размеры основания

На этой вкладке вы вводите размеры фундамента и пьедестала.



Ширина, длина и толщина: определяет габаритные размеры основания



Местоположение нагрузки: определяет смещение от центра фундамента, в котором действует осевая нагрузка. Если двухосный анализ НЕ используется, то можно использовать только одно направление.



Размеры пьедестала: Если на фундамент опирается бетонный пьедестал, здесь можно указать его размеры. Размеры px и pz используются для определения мест на всех четырех сторонах, где рассчитывается односторонний сдвиг, двусторонний сдвиг и изгибающий момент.Если вы введете ненулевую высоту, вы можете выбрать, чтобы вес этой призмы был рассчитан и добавлен как статическая нагрузка. Любые приложенные нагрузки от вскрыши будут исключены из области, определяемой как размер основания вдоль осей xx и yy, независимо от заданной высоты призмы.



Примечание. Если пьедестал не определен, то центр фундамента будет рассматриваться как поверхность пьедестала при определении критических мест для проверки на сдвиг и изгиб.







Учитывать вес пьедестала при определении: этот параметр позволяет пользователю указать, следует ли учитывать собственный вес пьедестала при определении опорного давления грунта, и отдельно, следует ли учитывать собственный вес пьедестала. следует учитывать при выполнении проверок на скольжение, опрокидывание и подъем.



Армирование фундамента

На этой вкладке можно указать армирование в каждом направлении фундамента.





Прикладываемые ВЕРТИКАЛЬНЫЕ нагрузки

На этой вкладке можно указать осевую нагрузку, приложенную к месту расположения пьедестала, и нагрузку от вскрыши, приложенную ко всему размеру фундамента в плане (за исключением области, обозначенной как пьедестал).



Введите нагрузки с положительным знаком для направления вниз.



Внимание! Этот модуль не допускает поднятия сетки на фундаменте. Если результат факторизованных осевых нагрузок (стационарная, динамическая, ветровая и т. д.) дает отрицательный знак нагрузки, модуль не будет пересчитывать и уведомит вас о том, какая комбинация нагрузок привела к чистому подъему.





Приложенные нагрузки на ИЗГИБ

На этой вкладке можно ввести прилагаемые моменты.





Приложенные сдвиговые нагрузки

На этой вкладке можно ввести приложенные поперечные силы.Эти нагрузки приложены в месте расположения пьедестала. Если указана высота пьедестала, сдвиг будет применяться на этой высоте и создаст момент на основании, равный поперечной нагрузке * (толщина основания + высота пьедестала).





Комбинации нагрузок — обслуживание

Это типичная вкладка сочетания нагрузок, используемая в библиотеке проектирования конструкций. Вкладка «Комбинации услуг» используется для расчета давления на грунт, которое необходимо сравнить с допустимым давлением на грунт.«Увеличение грунта» — это коэффициент, который можно указать отдельно для каждой комбинации нагрузок и который применяется к допустимому давлению на грунт.





Комбинации нагрузок — с коэффициентом

Это типичная вкладка сочетания нагрузок, используемая в библиотеке проектирования конструкций для расчета прочности. Эти комбинации нагрузок используются для расчета моментов и сдвигов в фундаменте для определения напряжений и требуемой арматуры.



Примечание. Модуль «Общее основание» применяет факторизованные нагрузки к основанию и определяет другой эксцентриситет, чем тот, который был определен с использованием эксплуатационных нагрузок для проверки опорного давления грунта.





Вкладка «Результаты»

На этой вкладке представлена ​​сводка всех рассчитанных значений. Сообщаются коэффициенты напряжений, применяемые и допустимые значения, а также сочетания нагрузок для этих основных значений.





Вкладка Давление грунта

На этой вкладке приводится сводка расчетного давления на грунт при рабочей нагрузке для моментов и сдвигов, приложенных к указанной оси, для каждой комбинации нагрузок.





Вкладка для обеспечения устойчивости при опрокидывании

На этой вкладке представлены расчеты устойчивости фундамента к опрокидыванию и моменту сопротивления относительно каждой оси и для каждого сочетания нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутренними силами, а НЕ из сочетаний эксплуатационных нагрузок, которые вы ввели для оценки несущего давления грунта.



Обратите внимание, что программа настроена на индивидуальный поиск опрокидывающей силы и силы сопротивления.Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы компенсируют друг друга, и основание не испытывает от них чистого приложенного опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую — как противодействующую. Таким образом, для этих двух сил сообщается чистый опрокидывающий момент, но момент сопротивления ТАКЖЕ учитывает влияние противодействующей нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.





Фиксатор устойчивости при скольжении

На этой вкладке представлены расчеты приложенной и противодействующей устойчивости фундамента к скольжению в каждом направлении оси и для каждого сочетания нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутренними силами, а НЕ из сочетаний эксплуатационных нагрузок, которые вы ввели для оценки несущего давления грунта.





Вкладка для изгиба основания

На этой вкладке представлены сводные данные о расчетном факторизованном моменте нагрузки на всех четырех краях периметра опоры для каждого сочетания нагрузок.Он указывает, вызывает ли указанное сочетание нагрузок растяжение верхней или нижней поверхности фундамента.



Примечание. В случаях, когда напряжение возникает в верхней части фундамента, проверка на изгиб будет основываться на предположении, что на верхней поверхности фундамента предусмотрен определенный арматурный мат. Пользователь должен просмотреть результаты и определить, действительно ли для каких-либо комбинаций нагрузок требуется армирующий верхний мат или можно ли усилить основание только нижним матом.





Фундаментная пластина на сдвиг

На этой вкладке представлены сводные данные рассчитанного сдвига нагрузки с учетом факторов на всех четырех краях периметра опоры для каждой комбинации нагрузок. Также рассчитывается двухсторонний или продавливающий сдвиг.





Вкладка эскиза





Как рассчитать материалы в бетонном фундаменте

Чтобы сделать этот расчет, добавьте сумму отношения 1+2+4=7
Рассчитайте кубический объем бетона для фундамента.
Исходя из предыдущей статьи, общая длина траншеи была принята равной 65,6 м
Высота бетонной балки 1,1 м или 1100 м с изображения 2
Ширина 0,225 м или 225 мм
Следовательно, общий объем бетонных балок = 65,6 м x 1,1 × 0,225 =16,236
Теперь разделите 16,236 на сумму отношения, которое равно 7
16,236/7=2,31943м3
Приняв константу, объем мешка цемента равен 0,035м3
Разделим 2,31943 на 0,035
=66 мешков цемента нужно сделать все бетонные балки, однако не забывайте, что цемент и песок также будут использоваться для заделки перед установкой бетонных балок.
Для требуемого песка умножьте 2,31943 м3 на 2, чтобы узнать объем, поскольку он находится в соотношении 1:2:4
Следовательно, объем песка требуется =4,63886 м3
Если мы возьмем объем самосвала равным 3,8 м3, то
4,63886 /3,8=1 ½ рейса 5-тонного самосвала для бетонной балки.
Для гранита используйте такое же соотношение: 1 мешок цемента на 4 стакана песка и 8 стаканов гранита.
, следовательно объем гранита требует=9.27772
Если принять объем самосвала за 3,8 м3, то
9,27772/3,8=2 ½ рейса гранита (Без учета воды и других расходов на обслуживание
Если один мешок стоит N1800, то 66 мешков = N118800
И если одна партия песка составляет N15 000
, то 1 ½ поездки = N22 500
И если одна поездка 5 тонн гранита = N30 000
, тогда необходимая стоимость гранита = 2 ½ x N30 000
= N75 000
Всего = N118 800 + N22 500 + N75 000
= N216 300
Для немецкого пола или бетона на площадке —
Умножьте длину на ширину на толщину или ширину плана с изображения.
Прибавьте 3,825 +3,95 +1,375 +1,25+4,975+1,25=16,625
Прибавьте 3,825+2,910+3,825=10,560
Итак, умножьте сумму на объем=16,625 × 10,560 × 0,2
Чтобы узнать необходимое количество цемента8 =35,9019м3 35,112 делим на сумму коэффициента, который равен 7
=35,112 / 7
=5,016м3
Принимая постоянную, объем мешка цемента 0,035м3,
делим 5,016м3 на 0,035
=143 мешка цемента на немецкий пол или надземный бетон.
Примените описанные выше шаги для песка и гранита,
Для песка,
Умножьте на 5.016 на 2 = 10,032, теперь разделите на 3,8 м3
= 3 партии 5 тонн острого песка
Для гранита
умножьте 5,016 на 4 = 20,064, теперь разделите на 3,8 м3
= 5 ½ партий 5 тонн гранита
Итак, если один мешок цемента стоит N1800
, тогда 143 мешка цемента будут стоить N1800 × 143 = N257 400
И если одна партия песка стоит N15 000
, то 3 партии по 5 тонн острого песка = N45 000
И если одна партия из 5 стоимость гранита =30 000
N, затем 5 ½ поездок по 5 тонн гранита = 165 000 N
Итого для бетона без учета других сопутствующих материалов 90 198 = 216 000 N + 257 000 + 45 000 + 165 000
ВСЕГО = 683 400 N
Это сложно чтобы понять, я верю, но вы все равно можете изучить его по крупицам.

С этим вы можете, по крайней мере, сказать, является ли то, что вы получаете в цитате от вашего подрядчика, возмутительным или нет.

Как рассчитать материалы в Бетонный фундамент.

– Блог глубокого поиска

Используя изображения 1 и 2 выше, а также в попытке демистифицировать стоимость плотного фундамента, в этой статье
будет подробно рассказано о том, как рассчитать ваши бетонные материалы, такие как цемент, песок и гранит
, которые вы будете использовать для фундамента.

Часто бетон в основном смешивают в пропорции 1:2:4, когда вы видите такую ​​спецификацию, это просто означает один мешок цемента на четыре емкости с песком и восемь головок гранита.

Обратите внимание, что первое число представляет собой мешок с цементом, который эквивалентен двум головным уборам, поэтому песок принимается за четыре головных убора, а гранит, представленный числом 4 в соотношении, принимается за восемь головных уборов.

Опираясь на это знание, нам легко сделать очень быстрый расчет, по крайней мере, чтобы быть близким к тому, что нам может понадобиться на месте.

Чтобы сделать этот расчет, добавьте сумму отношения 1+2+4=7
Рассчитайте кубический объем бетона для фундамента.
Исходя из предыдущей статьи, общая длина траншеи была принята равной 65,6 м. Высота бетонной балки составляет 1,1 м или 1100 м на изображении 2, а ширина составляет 0,225 м или 225 мм, следовательно, общий объем бетонных балок = 65,6 м x 1,1 x 0,225 = 16,236
Теперь разделите 16,236 на сумму отношения, которая равна 7

.

16,236/7=2,31943 м’3
Принимая константу, объем мешка с цементом равен 0.035 м’3

Разделите 2,31943 на 0,035 = 66 мешков цемента, чтобы сделать все
бетонных балок, однако не забывайте, что цемент и песок также будут использоваться для заделки перед установкой бетонных балок.

Для требуемого песка умножьте 2,31943 м3 на 2, чтобы узнать объем, поскольку он находится в соотношении 1:2:4
Следовательно, объем песка требуется =4,63886 м3
Если мы возьмем объем самосвала равным 3,8 м3, то 4,63886/ 3,8=1 1/2 рейса 5-тонного самосвала для бетонной балки.
Для гранита используйте такое же соотношение: 1 мешок цемента на 4 тарелки песка и 8 тарелок гранита
.
Таким образом, для требуемого гранита умножьте 2,31943 м3 на 4, чтобы получить
. Узнайте объем, поскольку он находится в соотношении 1:2:4, поэтому объем гранита требуется = 9,27772
Если мы возьмем объем самосвала равным 3,8 м3, тогда
9,27772 /3.8=2 1/2 поездки гранита (Без учета воды и других расходов на обслуживание
*Если один мешок стоит 1800 найр, то 66 мешков = 118 800 найр

*И если одна поездка с песком стоит 15 000 найр, то 1 1/2 поездки = 22 500 найр

* И если одна поездка с 5 тоннами гранита = 30 000 N, то необходимая стоимость гранита = 2 1/2 x 30 000 N
= 75 000 N

Всего = 118 800 N + 22 500 + 75 000 = 216 300 N

Для немецкого пола или надземного бетона-
Умножьте длину на ширину на толщину или
ширину плана с изображения.
Добавить 3,825 +3,95 +1,375+1,25+4,975+1,25=16,625

Добавьте 3,825+2,910+3,825=10,560
Итак, умножьте сумму на объем = 16,625 x 10,560 x 0,2 = 35,112 м3
Чтобы узнать необходимое количество цемента, разделите 35,112 на сумму коэффициента, который равен 7 = 35,112 / 7.
=5,016м3
Принимая постоянную, объем мешка цемента которой равен 0,035м3,
делим 5,016м3 на 0,035 =143 мешка цемента для немецкого пола или надземного бетона.

Примените описанные выше шаги для песка и гранита,
Для песка,
Умножьте на 5.016 на 2 = 10,032, теперь разделить на 3,8 м3 = 3 рейса 5 тонн острого песка
Для гранита,
умножить 5,016 на 4 = 20,064, теперь разделить на 3,8 м3 = 5 1/2 рейса 5 тонн гранита

Таким образом, если один мешок цемента стоит N1800, то 143 мешка цемента будут стоить N1800 x 143=N257 400

И если одна поездка с песком стоит N15,000, то 3 поездки с 5 тоннами острого песка = N45,000
*И если одна поездка с 5 тоннами гранита стоит = N30,000
, то 5 1/2 поездок с 5 тоннами гранита = N165,000
Итого для бетона без учета других сопутствующих материалов
=N216,000+257,000+45,000+165,000
ИТОГО=N683,400
Это трудно понять, я думаю, но вы все равно можете изучить это по крупицам.

мудрец Android

Нравится:

Нравится Загрузка…

Родственные

Метод расчета контактной жесткости границ раздела фундамент-основание с учетом ползучести фундамента

  • Руиз М., Муттони А., Гамбарова П. (2007) Взаимосвязь между нелинейной ползучестью и растрескиванием бетона при одноосном сжатии. J Adv Concr Technol 5(3):383–393

    Статья Google ученый

  • Hellmich C, Pichler B, Kollegger J (2015)Механика и физика ползучести, усадки и долговечности бетона и бетонных конструкций. Введение.Хельмих К., Пихлер Б., Коллеггер Дж. 3–5 стр.

  • Цай Л., Тянь Ю., Лю З., Ван Ц., Нин Ю. (2014) Исследование динамических характеристик тяжелого станко-композитного свайного фундамента-грунта. Датчик Sens 179(9):29–35

    Google ученый

  • Го С, Ма Б, Чжу Ю.(2017) Модель грубого контакта с несколькими неровностями на основе увеличения (MBMA), в которой сходятся теории Гринвуда-Уильямсона и Перссона.

  • Wang W, Wu J, Gao Z et al (2018) Расчетная модель для тангенциального контактного демпфирования интерфейсов машинных соединений. Chin J Theor Appl Mech 50(003):633–642

    Google ученый

  • Hu S, Huang W, Shi X et al (2019) Обзор механических уплотнений с использованием бигауссовой теории стратифицированной поверхности.J Mech Eng 55(01):103–117

    Статья Google ученый

  • Перссон Б. (2007) Теория трения резины и контактная механика. J Chem Phys 115(8):3840–3861

    Статья Google ученый

  • Чжао Й, Сюй Дж, Кай Л и др. (2016) Модель жесткости и демпфирования болтового соединения на основе модифицированной трехмерной фрактальной топографии. Proc Inst Mech Eng Part C 231(2):279–293

    Статья Google ученый

  • Юань Ю, Чен Дж, Чжан Л (2018) Модель контакта нагрузки-разгрузки между трехмерными фрактальными шероховатыми поверхностями.AIP Adv 8(7):115–124

    Статья Google ученый

  • Лян А., Биан, Ю., Чен, К., Лю, Г. (2019) Модель прогнозирования фракталов для контакта поверхности трения и имитационного анализа. 2019 8-я Международная конференция по промышленным технологиям и менеджменту (ICITM).

  • Liu Z, Jiang K, Zhang C, Zhao Y, Tian Y (2020) Модель жесткости суставной поверхности с наклоном на основе теории фракталов. Precis Eng 62:47–61

    Статья Google ученый

  • Чжао Й, Ян С, Кай Л и др. (2016) Метод нелинейного виртуального материала на основе поверхностного контактного напряжения для динамического анализа болтового соединения станка.Precis Eng 43:230–240

    Статья Google ученый

  • Ляо Дж, Чжан Дж, Фэн П и др. (2016) Модель виртуального градиента материала на основе контактного давления интерфейса для динамического анализа болтового соединения в станках. J Mech Sci Technol 30(10):4511–4521

    Статья Google ученый

  • Zhao Y, Lv Y, Jiang J и др. (2007) Новая упругопластическая модель для контакта шероховатых поверхностей.Chin J Mech Eng 03:95–101

    Статья Google ученый

  • Zhang J, Han YD, Han JG, Wang ZB (2014) Модель на основе гидратации цемента для прогнозирования механических свойств сборного железобетона. Mag Concr Res 66(12):603–617

    Статья Google ученый

  • Нематзаде М., Салари А., Гадами Дж., Нагипур М. (2016) Деформационно-напряженное поведение свежесжатого бетона при осевом сжатии с практическим уравнением.Constr Build Mater 115:402–423

    Статья Google ученый

  • Чжао И, Ван Х, Лю З и др. (2017) Модель фрактальной нагрузки интерфейса бетон-сталь. 2017 2-я Международная конференция по материаловедению, машиностроению и энергетике (MSMEE 2017).

  • Юань Ю, Чен Дж, Чжан Л (2018) Модель контакта нагрузки-разгрузки между трехмерными фрактальными шероховатыми поверхностями. AIP Adv 8(7):075017

    Артикул Google ученый

  • Zhao Y, Xu J, Cai L et al (2016) Определение контактной жесткости высокоскоростного соединения державки и шпинделя с двойным замком на основе гибридного метода макро-микромасштаба. Int J Precis Eng Manuf 17(6):741–753

    Статья Google ученый

  • Тянь Х., Ли Б., Лю Х и др. (2011) Новый метод динамического моделирования на основе гипотез виртуального материала на неподвижном соединении в станках. Int J Mach Tools Manuf 51(3):239–249

    Статья Google ученый

  • Бетонбау. (2013) Код модели Фибоначчи для бетонных конструкций. Ernst & Sohn

  • Расчет состава и оценка растрескивания бетона в раннем возрасте

    Реферат:

    В последнее время в разных регионах Вьетнама возводятся разнообразные масштабные сооружения из монолитных железобетонных конструкций.Области применения этих конструкций обширны, включая морское строительство, подземные сооружения, возведение высотных зданий и другие. Однако повреждения и растрескивание конструкций, вызванные температурными воздействиями, становятся все более распространенными и сильно влияют на надежность и долговечность эксплуатации. В данном исследовании использовался американский стандарт ACI 211.1-09 для определения состава тяжелого бетона для строительства фундамента моста размерами 8 х 6 х 2,5 м. Оценка возможности образования трещин в бетоне в раннем возрасте производилась путем анализа температурного режима и термонапряжения.Результат проведенных исследований обеспечил возможность получения тяжелого бетона из местного сырья Вьетнама с подвижностью бетонной смеси на стандартный конус 95 мм, прочностью на сжатие тяжелого бетона 36,3 МПа в возрасте 28 суток нормального твердения и средней водостойкостью. образцов 0,32 МПа. С применением компьютерной программы MIDAS CIVIL максимальная температура в центре бетонного основания, определенная через 72 часа от начала смешения сырья с водой, равна Tmax = 73.04°С. При этом перепад температуры конструкции между центром (узел 97) и поверхностью (узлы 141 и 98) составил 31,7 °С. Кроме того, в узлах 141 и 98 (во внешних узлах) бетонного фундамента при 30-часовом твердении бетона растягивающие напряжения превышают предел прочности бетона на растяжение, что приводит к образованию трещин на поверхности бетона.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
