Армирование ленточного фундамента — Доктор Лом

1. Грунт под фундаментом можно рассматривать как упругое основание с постоянными физическими свойствами далеко не всегда. Более точный ответ на вопрос, как изменяются свойства грунта под фундаментом, может дать только геологоразведка. Но в любом случае, чем больше размеры строения в плане, тем больше вероятность, что свойства грунта под ленточным фундаментом будут не одинаковыми.

2. Со временем физические свойства грунта могут изменяться в результате жизнедеятельности человека или по природным причинам (например при изменении уровня грунтовых вод). Это может приводить к неравномерной осадке основания.

Для стен из натурального или искусственного камня наиболее неблагоприятной будет ситуация, когда наибольшая осадка произойдет под одним или несколькими углами здания. В этом случае в сечениях стены появятся дополнительные растягивающие напряжения, что может привести к образованию трещин. Впрочем и дополнительные сжимающие напряжения при просадке грунта ближе к середине ленты также могут оказаться не желательными.

3. Мелкозаглубленные ленточные фундаменты могут испытывать дополнительные нагрузки из-за пучения замерзшего грунта.

4. Принимаемая при расчетах нагрузка на фундамент далеко не всегда является равномерно распределенной по всей длине ленты фундамента. Наличие окон и дверей приводит как минимум к изменению значений нагрузки, а под достаточно широкими дверями нагрузки на ленту фундамента может вообще не быть. Кроме того, нагрузка на фундамент в летнее и зимнее время может быть разной.

5. В углах сопряжения перпендикулярных лент фундамента возможны скачки напряжений, если ширина лент фундамента определена неправильно или эти ленты делаются одной ширины из технологических соображений.

Как видим, причин для армирования ленточного фундамента вполне достаточно, даже если армирование по расчету не требуется. Такое армирование называется конструктивным, т.е. принимаемым без расчета. При этом конечно же должны соблюдаться общие требования по армированию балок, а также по анкеровке арматуры. Если же ленточный фундамент делается ступенчатым, то расчет армирования подошвы фундамента — отдельная тема.

Как правило в малоэтажном строительстве различные авторы многочисленных сайтов рекомендуют использовать для продольного армирования стержни диаметром 10-12 мм, но не более 40 мм.

На чем основана данная рекомендация, я не знаю. В известной мне технической литературе подобных рекомендаций нет. Впрочем эта литература предназначена для специалистов, а не для любителей. От себя могу добавить, что при выборе диаметра арматуры для конструктивного армирования кроме вышеизложенного следует руководствоваться следующими параметрами:

1. Длина ленты — чем больше длина, тем больший диаметр арматуры следует принимать).

2. Высота и ширина ленты — чем больше высота и ширина, тем меньший диаметр арматуры можно принимать.

3. Расчетные нагрузки — тут все просто, чем меньше нагрузки тем меньший диаметр арматуры можно принимать.

Тем не менее, чтобы все вышесказанное было более наглядно, представим себе следующую ситуацию: планируется ленточный фундамент (вместо фундаментной плиты), длина ленты по одной из наружных стен 8 м, высота 1 м и ширина 0.5 м, ширина подошвы фундамента 0.8 м высота подошвы 0.2 м.

Если под одной из наружных стен, например А3 (крайняя левая стена на рисунке 345.1.в) грунт в правом верхнем углу просядет сильнее, чем посредине, то в этом случае ленту фундамента под этой стеной можно рассматривать, как консольную балку длиной 4 м, соответственно потребуется армирование в верхней части ленты фундамента.

Рисунок 345.1. Примерный план 1 этажа для расчета фундаментной плиты.

Как мы уже выяснили, равномерно распределенная нагрузка на эту стену, составляет q = 6976 ≈ 7000 кг/м. Но это была нагрузка, равномерно распределенная как по фундаменту, так и по основанию, а при просадке основания нагрузка, действующая на консольную балку, будет описываться уравнением прогиба.

Чтобы упростить задачу, предположим, что эта дополнительная нагрузка описывается уравнением квадратной параболы, т.е. изменяется от максимума на конце до нуля на опоре. Тогда изгибающий момент на опоре составит:

М = (ql/3)3l/4 = ql2/4 = 7000·42/4 = 28000 кгс·м или 2800000 кгс·см

Примечание: в данном случае мы определили значение момента графоаналитическим методом, т.е. умножили площадь эпюры нагрузки на расстояние от центра тяжести эпюры до рассматриваемой точки — опоры балки.

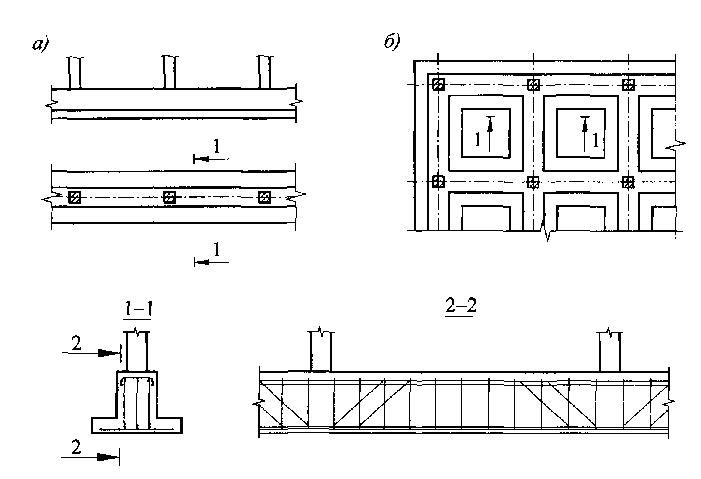

Так как в данном случае лента фундамента представляет собой тавровую балку из-за наличия подошвы, то сначала нужно определить, где находится граница сжатой зоны:

M = 2800000 < Rbb’fh’f

(ho — 0.5h’f) = 117·80·20(97 — 10) = 16286400

Это означает, что граница сжатой зоны находится в полке балки, тогда

am = M/b’fh20Rb = 2800000/(80·972·117) = 0. 0318

Аs = Rbb’fho(1 — √1 — 2am)/Rs = 117·80·97(1 — √1 — 2·0.0318)/3600 = 8.15 см2

Примечание: если для упрощения расчетов данную балку рассматривать как прямоугольную шириной 0.5 м, то требуемая площадь сечения составит 8.23 см2, т.е. не намного больше.

Т.е. для армирования верхней зоны сечения ленты фундамента под рассматриваемой стеной в этом случае понадобится не менее 3 стержней Ø 20 мм, площадь сечения составит 9.41см2. Такие дела.

Примечание: если арматурные стержни будут и в нижней части сечения, т.е. в сжатой зоне, то их тоже можно учесть в расчетах. Впрочем это увеличит несущую способность балки на 3-5%, а у нас итак принята арматура с хорошим запасом.

Определение прогиба при такой нагрузке — отдельная сложная тема, но опять упростим задачу и предположим, что прогиб будет такой же (хотя в действительности прогиб будет немного меньше), как при равномерно изменяющейся нагрузке и составит (согласно расчетной схеме 2.

6, таблицы 2):

f = 0.86·11ql4/120EI

где 0.86 — коэффициент учитывающий изменение высоты сжатой зоны сечения, который тоже требует более точного определения.

Начальный модуль упругости для бетона класса В20 составляет Е = 275000 кг/см2. Для определения момента инерции приведенного сечения следует решить кубическое уравнение, которое здесь не привожу. Скажу лишь, что граница сжатой области бетона будет проходить в ребре балки и потому момент инерции приведенного сечения будет составлять примерно I = 750000 см

4.

При таких исходных данных максимальный прогиб составит:

f = 0.86·11·70·4004/(120·275000·750000) = 0.685 см

Это означает, что если осадка основания под этим углом будет даже незначительно больше, чем под серединой фундамента, то уже включится в работу арматура. А если разница достигнет 7 мм и больше, то арматура будет работать на полную мощность. Кроме того в материале стены появятся дополнительные растягивающие напряжения, для восприятия этих напряжений в стенах их натурального и искусственного камня обычно делается арматурный пояс по периметру.

А кроме того, наличие арматуры в фундаменте позволит соблюсти требования нормативных документов, в частности СНиП 2.02.01-83* «Основания зданий и сооружений», согласно которому относительная разность осадок по отношению к длине не должна превышать 0.002 для многоэтажных бескаркасных зданий с несущими стенами из крупных блоков или кирпича (согласно таблице 391.2).

В нашем случае Δs/L = 0.7/400 = 0.00175 < 0.002.

Тут может возникнуть вполне логичный вопрос, а что произойдет, если данный фундамент армирован 2 стержнями диаметром 12 мм в верхней зоне, согласно многочисленным рекомендациям?

Да в принципе ничего страшного не произойдет: лента фундамента окончательно треснет в наиболее напряженном поперечном сечении и после этого такую ленту можно рассматривать как 2 балки на упругом основании, лежащие рядом и несущая способность таких балок увеличится в несколько раз

.

Вот только если разница просадок основания под углом и в середине будет увеличиваться, то будут расти и растягивающие напряжения в материале стены, а если никаких армирующих поясов при строительстве не было предусмотрено, то могут появиться и трещины на стенах.

Лента фундамента под примыкающей стеной в левом верхнем углу будет более длинной, около 12 м, однако и нагрузка на эту ленту почти в 2 раза меньше. Тем не менее, если и эту часть ленты фундамента рассматривать как консольную балку длиной 6 м высотой 1 м и шириной 0.5 м, то максимальный момент на опоре составит:

М = ql2/4 = 3600·62/4 = 32400 кгс·м или 3240000 кгс·см

Это в 1.16 раза больше, чем возможный изгибающий момент в примыкающей более нагруженной ленте. Если учесть, что мы приняли сечение арматуры с хорошим запасом (в 1.154 раза), и наличие арматуры в сжатой зоне, то этого должно хватить даже не смотря на то, что в данном случае у нас не тавровая, а обычная прямоугольная балка.

К тому же возможный прогиб такой балки при неравномерной осадке фундамента будет больше, а значит у балки появится дополнительная опора — лента фундамента примыкающей стены. Все это может немного увеличить нагрузку на ленту, рассмотренную нами ранее и уменьшить нагрузку на примыкающую ленту.

Ну а насколько подобная ситуация может быть вероятна — решать вам. Я же трещины на кирпичных стенах примерно посредине (часто в районе оконного проема) наблюдал неоднократно.

ФУНДАМЕНТНЫЕ БАЛКИ. Описание, технические характеристики – изготовление жби в ГК РОСАТОМСНАБ

Задать вопрос

Фундаментными балками (рандбалками) называются железобетонные изделия, которые изготавливаются из арматуры и бетона тяжелого типа и применяются в строительстве промышленных помещений, они опираются на столбчатый либо ленточный фундамент и способны принимать на себя большие нагрузки.

Применение

Железобетонные фундаментные балки нашли свое применение при сооружении стен зданий производственного назначения, которые возводятся по каркасному типу. Такое строительство предусматривает устройство отдельно стоящих фундаментов под внутренние и наружные стены, сооружение которых происходит с помощью этих железобетонных изделий.

Их основное предназначение – выполнение функции несущего элемента в стеновой конструкции из штучного материала. Более того это составляющая, которая отделяет высокопористый материал стен от грунта, поскольку такой материал без гидроизоляционной защиты не должен соприкасаться с землей.

Незаменимы эти ЖБИ в сейсмических районах: фундаментные балки, которые взаимно соединены в точке опирания на фундамент выступают в роли непрерывного обвязочного пояса, что воспринимает действующие в стеновой плоскости горизонтальные усилия.

Используются балки под наружные и внутренние стеновые конструкции из кирпича, блочного камня, панелей. Применяют их под стены сплошные и под конструкции с дверными и оконными проемами. При шаге колонн 6 м, стандартная длина ЖБИ составит 495 см, а при шаге 12 м изделие будет иметь длину 1070 см. Толщина элемента зависит от типа стены: при кирпичной стене ее ширина составит 25, 38 и 51 см, панельной — 20, 24, 30 и 40 см, блочной — 38 и 51 см.

Изготовление

Поскольку от прочности этих изделий зависит долговечность всей конструкции, то процесс их изготовления является ответственным процессом, где размер балки: ее длина и ширина, а также прочность изделия жестко регламентированы технологической документацией и настоящим стандартом производителя. Прочность ЖБИ зависит не только от технологии производства, но и от качества материалов, с которых они производятся. Железобетонные фундаментные балки состоят из прочного каркаса (металлической арматуры) и бетона специального тяжелого типа.

В качестве арматуры для фундаментных балок применяется сталь класса A-IV и A-I I I.
Армирование рандбалок позволяет бетону выдержать значительные нагрузки на кручение, растяжение, изгиб. Используется напряженная и ненапряженная арматура. Первый вариант оправдан при изготовлении ЖБИ большой длины, когда используются специальные каналообразователи, которые извлекаются после бетонирования.

Предварительное натяжение нитей арматуры используется при изготовлении каркаса для повышения устойчивости изделия к статическим нагрузкам.

Расчет оптимальной конфигурации балки производится с учетом таких параметров: общая нагрузка, что создается зданием; геометрический размер конструкции; глубина заложения фундамента и вид материала.

Технологический процесс изготовления балок мало чем отличается от производства других ЖБИ. Эти изделия производятся методом вибролитья, когда в установленную на вибростоле форму с каркасом заливается смесь из бетона. Работа вибратора способствует уплотнению смеси, после чего форма перемещается в помещение, где и происходит полное отвердевание изделия, которое по истечении суток приобретает расчетный уровень твердости и готово к эксплуатации.

Виды технологического процесса:

— монолитный способ предусматривает отливание элементов на строительной площадке;
— сборный способ производится путем сборки элемента из ЖБИ на заводе;
— сборно-монолитный процесс предусматривает использование части заводских элементов и деталей, что отливаются на месте.

Монолитное производство требует наличия инвентарной, сборно-разборной опалубки, которая облегчает разопалубливание.

Типы балок из железобетона:
— связные, их установка производится между колонами, таким образом, чтоб оси балок совпали;
— пристенные, их укладка производится возле наружных стеновых конструкций;
— ребристые, это санитарно-технические изделия, которые имеют толщину 220 мм;
— рядовые, укладка производится между пристенными и связевыми плитами.

Монтаж

Осуществлять монтаж фундаментных балок вправе те предприятия, которые имеют соответствующие лицензии на их изготовление. Такие работы должны осуществляться работниками, которые прошли специальную подготовку, имеют надлежащие навыки по выполнению строительно-монтажных работ. Приступать к выполнению таких работ можно только после утверждения проекта производства работ.

Монтаж балок производится после проведения следующих действий:

— финальное завершение, правильное оформление и приемка проведённых ранее работ по устройству монолитного или сборного фундамента;
— разбивка оснований и фундамента под железобетонные фундаментные балки;
— завоз, складирование, контроль ЖБИ;
— разметка фундаментных ЖБИ.

ФБ 6-1
Габариты (Д х Ш х В в мм.): 5950x260x450
Масса (в кг. ): 1600



ФБ 6-2
Габариты (Д х Ш х В в мм.): 5050x260x450
Масса (в кг.): 1300



ФБ 6-3
Габариты (Д х Ш х В в мм.): 4750x260x450
Масса (в кг.): 1200



ФБ 6-4
Габариты (Д х Ш х В в мм.): 4450x260x450
Масса (в кг.): 1200



ФБ 6-5
Габариты (Д х Ш х В в мм. ): 4300x260x450
Масса (в кг.): 1100



ФБ 6-6
Габариты (Д х Ш х В в мм.): 5950x260x450
Масса (в кг.): 1600



ФБ 6-7
Габариты (Д х Ш х В в мм.): 5050x260x450
Масса (в кг.): 1300



ФБ 6-8
Габариты (Д х Ш х В в мм.): 4750x260x450
Масса (в кг.): 1200



ФБ 6-9
Габариты (Д х Ш х В в мм. ): 4450x260x450
Масса (в кг.): 1200



ФБ 6-10
Габариты (Д х Ш х В в мм.): 4300x260x450
Масса (в кг.): 1100



ФБ 6-11
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800



ФБ 6-12
Габариты (Д х Ш х В в мм.): 5050x400x450
Масса (в кг.): 1500



ФБ 6-13
Габариты (Д х Ш х В в мм. ): 4750x400x450
Масса (в кг.): 1400



ФБ 6-14
Габариты (Д х Ш х В в мм.): 4450x400x450
Масса (в кг.): 1300



ФБ 6-15
Габариты (Д х Ш х В в мм.): 4300x400x450
Масса (в кг.): 1300



ФБ 6-16
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800



ФБ 6-17
Габариты (Д х Ш х В в мм. ): 5050x400x450
Масса (в кг.): 1500



ФБ 6-18
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800



ФБ 6-19
Габариты (Д х Ш х В в мм.): 5050x400x450
Масса (в кг.): 1500



ФБ 6-20
Габариты (Д х Ш х В в мм.): 4750x400x450
Масса (в кг.): 1400



ФБ 6-21
Габариты (Д х Ш х В в мм. ): 4450x400x450
Масса (в кг.): 1300



ФБ 6-22
Габариты (Д х Ш х В в мм.): 4300x400x450
Масса (в кг.): 1300



ФБ 6-23
Габариты (Д х Ш х В в мм.): 5950x400x450
Масса (в кг.): 1800



ФБ 6-24
Габариты (Д х Ш х В в мм.): 5050x400x450
Масса (в кг.): 1500



ФБ 6-25
Габариты (Д х Ш х В в мм. ): 4750x400x450
Масса (в кг.): 1400



ФБ 6-26
Габариты (Д х Ш х В в мм.): 4450x400x450
Масса (в кг.): 1300



ФБ 6-27
Габариты (Д х Ш х В в мм.): 4300x400x450
Масса (в кг.): 1300



ФБ 6-28
Габариты (Д х Ш х В в мм.): 5950x520x450
Масса (в кг.): 2200



ФБ 6-29
Габариты (Д х Ш х В в мм. ): 5050x520x450
Масса (в кг.): 1900



ФБ 6-30
Габариты (Д х Ш х В в мм.): 4750x520x450
Масса (в кг.): 1800



ФБ 6-31
Габариты (Д х Ш х В в мм.): 4450x520x450
Масса (в кг.): 1700



ФБ 6-32
Габариты (Д х Ш х В в мм.): 4300x520x450
Масса (в кг.): 1600



ФБ 6-33
Габариты (Д х Ш х В в мм. ): 5950x520x450
Масса (в кг.): 2200



ФБ 6-34
Габариты (Д х Ш х В в мм.): 5050x520x450
Масса (в кг.): 1900



ФБ 6-35
Габариты (Д х Ш х В в мм.): 5950x520x450
Масса (в кг.): 2200



ФБ 6-36
Габариты (Д х Ш х В в мм.): 5050x520x450
Масса (в кг.): 1900



ФБ 6-37
Габариты (Д х Ш х В в мм. ): 4750x520x450
Масса (в кг.): 1800



ФБ 6-38
Габариты (Д х Ш х В в мм.): 4450x520x450
Масса (в кг.): 1700



ФБ 6-39
Габариты (Д х Ш х В в мм.): 4300x520x450
Масса (в кг.): 1600



ФБ 6-40
Габариты (Д х Ш х В в мм.): 5950x200x300
Масса (в кг.): 800



ФБ 6-41
Габариты (Д х Ш х В в мм. ): 5050x200x300
Масса (в кг.): 700



ФБ 6-42
Габариты (Д х Ш х В в мм.): 4750x200x300
Масса (в кг.): 700



ФБ 6-43
Габариты (Д х Ш х В в мм.): 4450x200x300
Масса (в кг.): 600



ФБ 6-44
Габариты (Д х Ш х В в мм.): 4300x200x300
Масса (в кг.): 600



ФБ 6-45
Габариты (Д х Ш х В в мм. ): 5950x300x300
Масса (в кг.): 1000



ФБ 6-46
Габариты (Д х Ш х В в мм.): 5050x300x300
Масса (в кг.): 900



ФБ 6-47
Габариты (Д х Ш х В в мм.): 4750x300x300
Масса (в кг.): 800



ФБ 6-48
Габариты (Д х Ш х В в мм.): 4450x300x300
Масса (в кг.): 800



ФБ 6-49
Габариты (Д х Ш х В в мм. ): 4300x300x300
Масса (в кг.): 800



Задать вопрос

Расчет арматуры для фундамента и правильное армирование

От правильного армирования зависит прочность фундамента, а равно и целостность стоящего на нем дома. Фундамент — это основа здания, и ему стоит уделить очень пристальное внимание. Давайте поговорим о том, как работает армирование фундамента, как правильно рассчитать необходимое количество арматуры и о правильной вязке.





Строительная арматура — разбираем сортамент



В СНГ для армирования наиболее популярны изделия из горячекатаной стали по ГОСТ 5781. Это металлические стержни диаметром 6–80 мм с профильными насечками на поверхности. Отличается такой металлопрокат высоким модулем упругости — около 200 кПа.

Отличительной чертой металлической арматуры является наличие так называемой площадки текучести — временного состояния вещества за пределом упругой деформации до физического разрушения. Технические качества арматуры определяются классом стали, используемой в производстве: от наименее прочного A-I до самого крепкого A-VI.

Для конструктивного армирования может использоваться гладкая арматура. Ее основной недостаток — пониженное сцепление металла с бетонной массой, поэтому элементы из гладкой арматуры разумно проектировать с отсутствием высоких осевых нагрузок на растяжение.





Наглядно о работе армирования



Первой рассмотрим модель железобетонной колонны. В нормальных условиях на нее действует осевая нагрузка, ведущая к линейному расширению массива от центра наружу из-за сжатия. Бетон не пластичный и в такой обстановке подвержен усталостному разрушению. Арматура колонны принимает часть нагрузки на себя и вынуждает весь массив не расширяться, а изгибаться в допустимых пределах. Поперечное армирование также укрепляет края и препятствует появлению косых трещин.

Вторая модель — горизонтальная балка, опертая на края с приложенной нагрузкой по центру. Бетон без арматуры в таких условиях может сломаться даже под собственным весом. Сталь в бетоне придает ему упругость, при этом сам бетон препятствует точечной деформации арматуры, так что приложенная нагрузка распределяется по всей длине балки.

Модель балки почти полностью соответствует МЗЛФ, а вот в глубоких сложных фундаментах принцип колонны работает на ребрах жесткости. Нагрузка на фундамент ложится неравномерно из-за наличия проемов в стенах и разного веса отдельных участков, либо из-за прочих конструктивных особенностей. В свою очередь, плотность почвы под фундаментом также неравномерна. Можно сойтись на мнении, что основная работа фундамента — безвредно принять на себя нагрузку от строения, а затем правильно распределить ее по точкам опоры.





Выбор сечения и плотности закладки



Основная отличительная черта ЖБИ — сечение продольных армирующих элементов на поперечном срезе. Отношение этого значения к площади сечения бетонной массы называют плотностью закладки. 4 мм2, то есть оптимальное сечение продольного армирования составит 360 мм2. Согласно СП 52–101–2003 для не напряженного бетона расчетное значение выбирается в большую сторону: либо 5 стержней по 10 мм (если позволяет длина пролета), либо 4 стержня по 12 мм (с существенным запасом прочности).

Обратите внимание, что эквивалентной плотности можно добиться, условно, тремя прутьями по 14 мм или даже двумя по 16 мм, так на чем остановиться? На этот счет четких рекомендаций порой не дают даже опытные проектировщики, однако, руководствуясь здравым смыслом, следует закладывать как можно больше стержней минимально допустимого диаметра. Однако помните, что слишком плотный арматурный каркас может затруднить просыпание и уплотнение бетонной смеси.





Зачем и как распределять линии армирования



Указанная выше техника расчета справедлива для тонких балок, в которых армирование выполняется одним рядом с одинаковыми защитными слоями сверху и снизу. На практике же никогда достоверно не известно, как будет вести себя бетонная балка, в какую сторону изгибаться, где будут зоны напряженного растяжения и сжатия. Поскольку фундамент имеет пропорцию ширины к высоте 1:2 и более, расчетную линию армирования выполняют и под верхней, и под нижней гранью.

Но и это еще не все. Для стабилизации массы и придания монолитности применяется так называемое конструктивное армирование. К нему относят в первую очередь вертикальные и горизонтальные поперечные элементы — стержни или хомуты. Расчет их также ведется по плотности закладки, она составляет не менее 0,025% от сечения, но уже не поперечного, а продольного по вертикальной и горизонтальной секущей плоскости. Обычно хомуты выполняют из арматуры на 1–2 номера ниже основного армирования с шагом установки 0,8–1,4 метра.





Защитные и разделительные слои



Из-за ненулевого водопоглощения железобетона арматура в высокой степени подвергается коррозии. Этот эффект можно свести к минимуму, обеспечивая ограждающие защитные слои для каждой линии армирования. Для подземной части фундамента толщина слоя составляет не менее 40 мм, для конструкций на открытом воздухе — 30–35 мм, для утепленных — 25 мм, а при наличии гидроизоляции — 15–20 мм. В любом случае защитный слой не может быть тоньше используемой арматуры.

Свободное пространство между линиями основного армирования называют разделительным массивом. Поскольку деформационные явления проявляются сильнее у поверхности бетона, ширина неукрепленного участка не должна превышать определенного значения. Какого? Негласно используется значение в 1/4 ширины конкретной грани, то есть по бокам армирующего каркаса нужно добавить 3 или 4 продольных стержня на 1–2 номера меньше основного армирования. Получившиеся в таком случае полосы шире 450 мм нужно укреплять проволочной сеткой.





Укладка, вязка, дистанционные пробки и прочие тонкости



Армирующий каркас в большинстве случаев собирают так:

1.    На дно котлована укладывают продольные стержни нижней линии армирования.

2.   Связывают их между собой с перехлестом в 20 номинальных диаметров, а на поворотах скрепляют Г-образными элементами той же толщины и с таким же перехлестом.

3.   Нижняя линия устанавливается на дистанционные пробки, формирующие нижний защитный слой.

4.   С установленным шагом вяжется поперечная конструкционная арматура. Это могут быть разнонаправленные П-образные хомуты или кольца прямоугольной формы. Важный нюанс: все стержни продольного армирования, включая вспомогательные, устанавливаются внутри хомутов, а не снаружи.

Остается только пропустить в хомуты верхнюю полосу основного армирования, подвязать ее и разделить грани конструктивным продольным армированием. Все элементы рекомендуется скреплять проволочной вязкой, предпочитая ее дуговой сварке. После регулировки защитных слоев можно загружать плиты утеплителя и заливать бетон.



http://www. rmnt.ru/ — сайт RMNT.ru



Фундаментная балка фб 1 для конструкций нулевого цикла

Во многих зданиях  нет необходимости устраивать сплошной ленточный фундамент.  Если применен столбчатый или другой фундамент, не имеющий сплошного периметра, то для возведения стен по нему, необходимо устроить ростверк (по сваям или колоннам), либо применить специальные балки, перекрывающие просветы между частями фундамента.

Фундаментная балка ФБ 1 и ее особенности

Такие балки производятся на заводе и поставляются на стройку готовыми. Например — фундаментная балка ФБ 12 или другие разновидности такой конструкции.

Балка имеет обычную для изгибаемых элементов структуру, соответствующее армирование и класс прочности бетона. Особенности монтажа, нередко в контакте с грунтом, требуют повышенной морозостойкости и водостойкости.

Размеры этих изделий разнообразны, но коротких, длиной менее 4 метров, нет – они не нужны. В ассортименте различные балки, предназначенные для разной нагрузки и разных конструктивных ситуаций. Это – нормируемые серийные изделия, их качество и возможности учитываются при проектировании и реализуются в строительстве.

Балки различаются по совместимости с другими конструкциями. Есть те, которые нужны для каркасных зданий, есть модели, пригодные для кирпичных конструкций и их аналогов. Сечения этих изделий характерны для сильно нагруженных железобетонных конструкций:

  • тавровое сечение с полкой сверху
  • прямоугольное сечение
  • балка призматической формы с прямоугольным сечением суживающимся книзу.

Нижняя зона – рабочее армирование с предварительным напряжением, верхняя зона – распределительная арматура.

Если в здании не предусмотрен подвал или подполье, то непосредственно под фундаментными  балками должна быть устроена песчаная дренируемая подушка, предупреждающая воздействие на них сил морозного вспучивания грунта.

Фундаментные балки: маркировка, размеры, применение — Dom-V-Krd.ru

26.01.2019 Монолитный фундамент, балки

Суть и назначение железобетонного материала

Основным направлением с использованием железобетона является сооружение основания для многоэтажных и массивных построек. Исходя из его характеристик, можно отметить, что оно выдерживает большие нагрузки. Данное свойство основано на укреплении железобетонных конструкций арматурными и другими железными материалами. Однако образовавшийся каркас не является главным. Ключевым остается бетон, который защищает конструкцию от негативного воздействия окружающей среды и гарантирует повышенную прочность зданию.

Наиболее сложным заданием в работе с железобетонным фундаментом является его создание. Его укрепление напрямую зависит от стальных прутьев. Армирование бетона сложно провести самостоятельно, поэтому чаще эта работа на фундаменте выполняется профессионалами. Но все же если вы решили возвести железобетонный фундамент вручную, необходимо учесть рекомендации, которые мы детально обсудим ниже.

Преимущества сборных фундаментов

Сборные типы оснований обладают целым рядом специфических достоинств, которыми определяется эффективность их применения на практике. Среди них:

  • высокая прочность блоков, изготовленных в заводских условиях;
  • широкий ассортимент размера модулей и конструкций, позволяющих минимизировать отходы и осуществлять строительство в любых масштабах с различной несущей способностью;
  • сокращение сроков строительства по сравнению с ленточными основаниями из монолитного железобетона, которым необходим минимальный срок для набирания прочности не менее 28 дней;
  • реализация строительных работ в любое время года.

К числу объективных недостатков оснований из фундаментных блоков относят такие факторы, как высокая стоимость изделий и необходимость применения в процессе их монтажа тяжелой спецтехники.

Характеристики конструкций железобетонного типа

Главные параметры таковы:

  • Повышенная устойчивость и жизнестойкость.
  • Работоспособность отлично переносить температурные перепады, а также сильные морозы.
  • Живучесть к влиянию огня и влаги.

Прочность бетонного изделия будет напрямую зависеть от качества цемента, а еще от качеств, которые имеют используемый песок и гравий. Конечное бетонное качество еще зависит от пористости (отношения числа пор к основному объему), а еще плотности (отношению массы до объема).

Устройство железобетонных сборных … Железобетонный фундамент Технология ленточного фундамента … Фундамент монолитная плита своими руками

Обратите внимание, что бетонная пористость зависит от того, сколько в смеси цемента и появляется из-за испарения лишней воды при его недостаточности. Бетонная плотность напрямую воздействует на прочность изделия и его способность к противодействовать сжиманию.

Устойчивость таких конструкций к огню объяснимо небольшой тепловой проводимостью. Они могут переносить (при этом без заметных разрушений) до +1000 градусов тепла без результатов на протяжении длительного времени. Именно по этой причине бетонная продукция применяется во время строительства промышленных предприятий, которые работают при повышенном уровне температуры. Естественно, что важной особенностью конструкций из железобетона является устойчивость к морозам. Если материал насыщен достаточном количеством воды, то он способен выдерживать многочисленные температурные изменения без ощутимых потерь качества. по исследованиям уменьшение прочности получится минимальным.

Но при всех многочисленных достоинствах бетон характеризуется крайне малым сопротивлением растяжению. Чтобы не было проблем, которые с этим связаны, проводят укрепление элемента из стали армированного типа (к примеру, прутиками или проволокой) или остальных материалов. Такое изделие является крайне прочным и кроме того почти не поддается растяжению.

Оптимальное расстояние для различным построек

Исходить только из величины или назначения построек нельзя, так как помимо веса дома важную роль играет тип грунта.

Чем плотнее подстилающие слои, тем меньшую ширину ленты можно делать при строительстве.

Для вспомогательных и хозяйственных строений ширина ленты допускается:

  • Плотный (скальный) грунт, глина — 25 см.
  • Суглинок — 30 см.
  • Песок, супеси — 35 см.
  • Мягкий слежавшийся песок — 40 см.
  • Очень мягкий песок — 45 см.

Для одноэтажных легких домов (дача, каркасный дом):

  • Плотный (скальный) грунт, глина — 30 см.
  • Суглинок — 35 см.
  • Песок, супеси — 40 см.
  • Мягкий слежавшийся песок — 45 см.
  • Очень мягкий песок — 50 см.

Для двухэтажных коттеджей:

  • Плотный грунт — 50 см.
  • Суглинок — 60 см.
  • Остальные типы грунтов не имеют усредненных показателей и требуют отдельного специализированного расчета.

Необходимо учитывать, что средние значения редко годятся для конкретных ситуаций, поскольку всегда существует масса дополнительных факторов, не учтенных в таблицах.

Воздействие этих факторов способно радикально изменить условия эксплуатации и потребовать отдельного расчета, иногда произведенного по совершенно иной методике.

Где купить в Москве

Строительная осуществляет поставку строительных свай следующих сечений: 30х30, 35х35. С вашей стороны необходимо предварительно получить консультацию у менеджера компании, который ответит на все интересующие вас вопросы. Все наши изделия соответствуют ГОСТу и имеют конкурентоспособную цену. Основная специализация компании Богатырь — забивка свай.

Совет эксперта! На наших складах хранятся партии строительных свай, что позволяет нам за короткий промежуток времени осуществлять поставку изделий по указанному адресу. Буквально на следующий день на территории Москвы и Московском области вы сможете получить свой заказ, а сваи будут поставлены непосредственно на объект.

Монолитные ленточные фундаменты

специализируется на изготовлении прочных железобетонных свайных фундаментов. В нашей компании работают высококвалифицированные специалисты,…

Подробнее

Фундамент под блочный дом

Качественный фундамент – это основа надежности и долговечности любого здания, будь это многотонная монолитная конструкция с толстыми стенами из…

Подробнее

Фундамент для дома из кирпича

Данная статься является ответом на вопрос одного из клиентов нашей фирмы, пришедший недавно на электронную почту . Николай, 29…

Подробнее

Полезные материалы

Плавающий фундамент

Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте.

Cваи 150х150 железобетонные

На данной странице наши специалисты рассказывают о железобетонных сваях сечением 150х150 мм.

Классификация сборных и монолитных железобетонных балок для фундамента по различным характеристикам

Типы железобетонных фундаментных балок по конструкции:

  • сборные для стен с дистанцией между колоннами до 6 м;
  • сборные с шагом колонн 12 м;
  • монолитные с интервалом между колоннами до 6 м;
  • монолитные с дистанцией между колоннами 12 м.

ЖБ-балки по месту установки разделяют на:

  • пристенные – выполняют функции опор несущих стеновых конструкций;
  • связные – предназначены для укладки между колоннами;
  • рядовые – размещают между пристенными и связными ЖБИ;
  • санитарно-технические – востребованы в специальных случаях.

По состоянию арматуры балки для фундамента разделяют на изделия с напрягаемой и ненапрягаемой арматурой.

Типы каркасов

В зависимости от качества металлического прута, использующегося для армирования железобетонных конструкций, выделяют два типа изделий, применяющихся при устройстве фундаментов.

  • Ненапряженный каркас изготавливается без нагрева или удлинения металлических конструкций. Фундаментные балки этого типа изготавливаются из бетонов М150 и М200 и не могут быть длиннее 6 метров.
  • Напряженный каркас железобетонных изделий производится из отожженных или растянутых прутов. Длина таких изделий может быть любой, для заливки используют бетоны М250 и М300.

Выбор типа бетона для заливки армированных бетонных конструкций определяется типом стен здания.

  • Для фундаментов сооружений из бетона могут применяться более легкие марки.
  • Для опор под кирпичные стены предпочтительно выбирать материал, рассчитанный на значительную нагрузку.

В современном строительстве балки применяют при строительстве зданий с колоннами.

Разберемся теперь с сортаментом балок по определенным параметрам

По маркировке

Чтобы по вашему заказу завод правильно изготовил железобетонные балки, необходимо не только указать размеры и сечение элементов, но и их точное обозначение, которое выглядит таким образом:

Первая позиция цифровая от единицы до шестерки. Ей обозначается вариант сечения балки. Число из двух знаков, идущее после буквенной группы, определяет округленное значение длины балки, выраженной в дециметрах. После тире проставляется класс стального сплава. Завершает маркировку показатель влагонепроницаемости бетона и устойчивость его к воздействиям химических сред.

Во время заказа типовых балок нет необходимости определять марку стали, просто правильно определитесь с длиной и типоразмером изделий.

По использованию

Изделия, устанавливаемые в разных местах, делятся на несколько типов:

  • пристенные – используются в качестве опор несущих стен;
  • связные – устанавливаются между колоннами;
  • рядовые – их располагают между связными и пристенными балками;
  • санитарно-технические либо ребристые модели, толщина которых составляет двадцать два сантиметра – применяются в определенных случаях.

По армированию

ГОСТом определены следующие варианты армирования фундаментных балок:

  • предварительное напряженное армирование для фундаментных балок длиной 6 м;
  • для изделий, не превышающих шестиметровую длину, армирование выполняется решением изготовителя.

Как правило, на заводах отливаются балки с предварительно напряженным стальным каркасом класса A III. Определив размеры изделий и их сечение, необходимо точно указать маркировку. Это особенно важно для изделий, использующихся в цокольной части.

Самый популярный способ

Самый популярный способ усиления фундамента – это применение железобетонной обоймы

Немного выше мы писали о том, что самый популярный способ усиления фундамента – это применение железобетонной обоймы. Такой процесс может проходить двумя способами:

  • С увеличением подошвы здания;
  • Без увеличения.

К существенным достоинствам стоит отнести также возможность работ без углубления основания. Монтироваться обоймы могут на определенный участок или на полную высоту ленточного фундамента. Виды обойм для данного основания:

  • Железобетонная;
  • Бетонная.

Для подготовки к старту работ, необходимо нанести насечки перфоратором по всему периметру, чтобы увеличить уровень цепкости за счет шершавости поверхности. При усилении фундамента обоймы балками скрепляются между собой.

Уровень пластичности арматуры влияет на плотность раствора. В данной ситуации плотность будет иметь величину  равной 10 см осадка. Самый лучший цемент для раствора – портландцемент, ведь только дает необходимую прочность.

Внимание! Чтобы защититься от осадки при добавлении ширины ленточного фундамента, нужно сделать домкратом обжатие.

Расчет проекта

Никакое строительство не может быть начато без проекта, включающего в себя такие разделы:

  • изыскательский;
  • архитектурно-планировочный;
  • конструктивно-строительный;
  • инженерно-коммуникационный;
  • экономический;
  • строительно-организовочный;
  • набор исполнительно-разрешительной документации.

Заказывать все эти части самостоятельно, а потом собирать их в единый документ, дающий право на начало строительства, вряд ли представляется целесообразным.

План столбчатого фундамента

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Хорошо, если эта организация в своем составе имеет производственные бригады, непосредственно занимающиеся строительством на площадке. Тогда при наличии существенной скидки владельцу участка останется заказать работу «под ключ» и спокойно дожидаться когда его в соответствии со сроками заключенного договора призовут принимать готовый дом.

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

  1. Надземный (подвесной).
  2. Низкий (наземный).

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

  1. Опалубка размещается дном на уровне верхней части опор.
  2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Сфера применения

Зачастую фундаментные конструкции используются для возведения промышленных зданий и объектов общественного назначения, где устраиваются системы стаканного типа. Также они достаточно популярны в качестве ростверка при сооружении столбчатого или свайного основания для каркасных построек.

Сборные виды более практичны и не снижают срок строительства за счет отсутствия необходимости выжидать время для схватывания бетона. Однако для возведения частных домов применение балок несколько усложнено:

  1. Часто дома имеют индивидуальный нетиповой проект, поэтому использование серийных изделий затруднено из-за несовместимости габаритов и их сечения.
  2. Конструкции очень тяжелые, в связи с этим необходимо нанимать технику с большой грузоподъемностью. Это сказывается на дополнительных финансовых затратах.

Стоимость в Москве

Марка Размеры, м Цена за штуку, рубли
ФБ 6.1 5,95х0,26х0,45 9950
ФБ 6.10 4,3х0,26х0,45 6400
ФБ 6. 15 4,3х0,4х0,45 6900
ФБ 6.20 4,75х0,4х0,45 8500
ФБ 6.30 4,75х0,52х0,45 10300
ФБ 6.35 5,95х0,52х0,45 15300
ФБ 6.40 5,95х0,2х0,3 5600



Что такое балка уклона | Фонд Grade Beam | Конструкция балки класса | Фундаментная балка

Что такое балка уклона?

Балка уровня представляет собой балку, которая построена на уровне уровня земли (уровень земли) и в основном используется в зданиях со сваями и для соединения верхушек свай друг с другом. Балки класса представляют собой железобетонные элементы, которые сконструированы для использования в качестве горизонтальных связей между фундаментами или оголовками свай.

Балка класса

Его основная функция заключается в передаче нагрузки от несущей стены на разнесенные фундаменты, такие как оголовки свай или кессоны. Эти типы балок обычно используются, когда несущая способность грунта 90 005 меньше, чем ожидаемые расчетные нагрузки.

Возможно, он был спроектирован так, чтобы опираться либо непосредственно на почву, либо над грунтовыми промежутками между сваями. В случае, когда требуется до степени заглубление фундамента в грунт до , балка уровня будет правильным выбором.

Это не то же самое, что фундамент стены, , так как балка уклона предназначена для изгиба и обычно проходит между оголовками свай или кессонами, в то время как фундамент стены опирается на грунт и непосредственно передает вес стены грунту фундамента.

 Кроме того,  – это не то же самое, что ленточный фундамент  , так как балка уклона усилена для распределения веса стены на отдельные фундаменты, а ленточная балка используется для перераспределения веса колонны между фундаментами.

Может использоваться как комбинация с распорным фундаментом, в случае больших моментов от боковых нагрузок, чтобы уменьшить размер каждого раскладного фундамента.

Подробнее: Конструктивные элементы здания и их стандартные размеры


Фундамент Grade Beam?

Фундамент из балок класса используется для безопасной передачи всей нагрузки надстройки на подпочвенные слои.

Высота и размер балки зависят от интенсивности прихода нагрузки и несущей способности грунта основания на строительной площадке.

Глубина балки уклона должна поддерживаться на уровне не менее 150. Балки уклона прочнее по сравнению с цокольными балками. Они же несут нагрузку вышеописанной кладки стен.

Расход бетона в балочном фундаменте марки меньше по сравнению с обычным фундаментом. Основным недостатком использования фундамента из балок класса является то, что он не позволяет построить фундамент класса .

Армирование, используемое для балки класса , представляет собой минимум 3 стержня диаметром 10 мм вверху и внизу балки.


Конструктивная балка

Ниже приведены шаги, связанные с процессом строительства балки,

№1. Подготовка и земляные работы для балки уровня

В первую очередь необходимо выполнить подготовку и выемку грунтовых балок . Рытье траншей выполняется для балок с учетом их уровня.Балки могут быть построены непосредственно на земле и в этом случае поверхность земли выровнена и подготовлена.

#2. Установите каркас для балок Grade Beams

После завершения подготовки и земляных работ , затем по размерам балки укладываются опалубки . Если мы соорудили эти балки на земле, то дно форм размещается раньше к ее бокам.

Арматурный каркас держится на плоском цоколевом кирпиче до того, как мы закрепим боковую опалубку. Конструкция каркаса такая же, как и у обычных балок, когда балка уклона строится над землей. Следовательно, мы должны разместить жалюзи снизу и с обеих сторон балки уклона.

После окончательной доработки каркаса балки должны быть предоставлены заданные размеры балки, которые должны содержать достаточное количество арматуры.

Балка класса

№3. Размещение арматуры для балки уклона

Арматура для несущей балки размещается в соответствии со структурным чертежом . Подробное описание арматуры представлено на чертежах конструкций, таких как размер и количество продольной арматуры , а также требуемая длина, количество и расстояние между хомутами.

Необходимо проверить количество и размер верхнего, нижнего и дополнительного армирования, длину и размещение внахлестку, прокладки, крючки и прозрачное армирующее покрытие.

№4. Заливка бетонной балки

Наконец, бетон залит в балку марки . Для бетонных работ можно использовать готовый бетон или бетон машинного замешивания на строительной площадке . Боковая опора балки уровня может быть через 24 часа после заливки бетона. Но снимать нижнюю опалубку следует только после того, как бетон наберет свою прочность.

В зависимости от временного промежутка луча мы можем определить продолжительность удаления нижней заслонки.

Подробнее: Стандартная высота окна от уровня пола


Преимущества наклонных балок

1.Легко формирует

Эти балки изготавливаются любых размеров и форм. Итак, балки Grade гибки по своей природе.

2.

Отличная опора как для бетона, так и для грунта

Эти балки способны поддерживать как грунт перед заливкой, так и бетон во время заливки.

3. Легко проникает

Они могут легко проникать в другие материалы, такие как арматура, кабелепроводы, трубы или дюбели.

4.Требуется меньше земляных работ

Установка требует меньше земляных работ, что экономит время и деньги.

5. Экономит время и деньги

Требовалось меньше времени на строительство и меньше трудозатрат, что позволило сэкономить время и деньги.

Пример конструкции балки класса

Обычно балка класса Grade Beam Разработана, чтобы выдерживать вес стены.

Прежде всего, вы должны рассчитать нагрузку на стену как нагрузку на метр. Затем рассчитайте собственный вес балки.Как правило, мы предполагаем, что глубина луча приблизительно равна длине/10. Кроме того, вы должны проанализировать свою балку, является ли она простой поддерживаемой или непрерывной балкой, вам нужно получить диаграмму моментов и поперечных сил.

Для свободно опертой балки у вас есть один максимальный момент в середине пролета, и у вас есть формула для расчета площади стали, необходимой для этой продольной арматуры. Основное армирование будет внизу, а минимальное армирование вверху всегда будет 2 бара.затем вам нужно спроектировать сдвиг, а также у вас есть формула для расчета расстояния между стременами, которые зависят от используемого вами кода.

Для неразрезной балки вы выполняете ту же процедуру, разница здесь в том, что у нас есть отрицательный момент в опоре, а основная арматура здесь размещается в верхней части опоры.


Часто задаваемые вопросы:

Балка класса

Балка класса представляет собой балку, возводимую на уровне земли, в основном используемую в зданиях со сваями и для соединения верхушек свай друг с другом, или ее также можно объяснить как железобетонные элементы, которые сконструированы для действия в качестве горизонтальных связей между фундаментами или фундаментами. ворсовые шапки.

Каковы

преимущества Grade Beams ?

1. Эти балки изготавливаются любых размеров и форм. Итак, балки Grade гибки по своей природе.
2. Эти балки способны поддерживать как грунт перед заливкой, так и бетон во время заливки.
3. Они могут легко проникать в другие материалы, такие как арматура, кабелепроводы, трубы или дюбели.
4. Для установки требуется меньше земляных работ, что экономит время и деньги

Нужны ли выравнивающие балки?

Угловые балки необходимы для прямой поддержки значительных конструкционных нагрузок, однако это требуется в случае глубокого залегания фундамента в почву.Угловая балка усилена для распределения веса стены на отдельные фундаменты и может использоваться в сочетании с фундаментом.

Фундаментная балка

Балка уровня также называется фундаментной балкой. Он представляет собой балку , которая построена на уровне земли, в основном используется для зданий со сваями и для соединения оголовков свай друг с другом, или ее также можно объяснить как железобетонные элементы, которые сконструированы для действия в качестве горизонтальных связей между фундаментами или оголовками свай. .


Вам также может понравиться

Что может дать армирование стен подвала стальными скобами

Балки армирования стен подвала

Стратегии укрепления стен стальными скобами могут оказать реальную помощь домовладельцам, которым требуются практические услуги по ремонту стен подвала в Милуоки и близлежащих районах. Фундаменты и стены подвалов могут дать течь или трещины (см. видео) в результате резких перепадов температуры или затопления в нашем районе.Работа с компанией, которая специализируется на гидроизоляции и ремонте подвалов и фундаментов, как правило, является лучшим способом решить эти проблемы быстро и эффективно. Вот несколько фактов, которые должен знать каждый домовладелец об армировании стен стальными скобами в Висконсине:

Усиление деформируемых стен

Давление снаружи дома может со временем повредить фундамент. Это давление обычно вызывается водой, присутствующей в почве, которая может оказывать значительное давление на внешние стены подвала и фундамента. По мере старения фундамента материалы, используемые для его строительства, иногда могут изнашиваться и становиться менее устойчивыми. Ваша компания по ремонту стен подвала в Милуоки может оценить текущее состояние стен вашего подвала и предоставить вам наиболее практичные варианты ремонта этих основных элементов вашего дома в Висконсине.

Основы стальной арматуры для стен

Стальная арматура для скоб размещается непосредственно у внутренней стены подвала. Они прикреплены как внизу к основанию вашего дома, так и вверху к балке пола, которая обеспечивает прочную опору для этой стальной балки.В большинстве случаев балка располагается заподлицо со стеной или заливается раствором в стену, чтобы обеспечить наибольшую степень поддержки наружных стен. Если в стене вашего подвала присутствуют какие-либо утечки или трещины, ваш подрядчик отремонтирует их, чтобы предотвратить дальнейшее повреждение вашего фундамента и более эффективно гидроизолировать ваш подвал. Это поможет обеспечить прочность и долговечность вашего проекта ремонта стены подвала и поддержки фундамента в Милуоки.

Самое надежное решение для стен подвала

Установка армирующей стены со стальной распоркой обычно прослужит долгие годы и обеспечит превосходную защиту фундамента и стен подвала от дальнейшего повреждения или коробления.Это может обеспечить вам дополнительное спокойствие и даже защитить стоимость вашей собственности экономически эффективным и практичным способом. Вероятность повторения проблем со стенами подвала очень мала при использовании решений по армированию стальными скобами, что позволяет вам пользоваться наиболее практичным и экономичным решением этих серьезных проблем.

Если вы заметили трещины или коробление в подвале вашего дома в Милуоки или в вашем фонде, позвоните в Accurate Basement Repair сегодня по телефону (414) 744-6900, чтобы назначить консультацию или запросить бесплатную оценку.Наша команда опытных технических специалистов будет рада предоставить вам информацию, необходимую для достижения наилучших результатов для вашего дома и решения ваших проблем раз и навсегда.

Ключевые различия между пирсом, балкой и плитным фундаментом — Thomas Engineering Consultants

При покупке дома в районе Даллас Форт-Уэрт приходится принимать, казалось бы, бесконечное количество решений. Это может быть трудный выбор, когда речь идет о том, где купить, когда купить и выбрать ли фундамент из пирса и балки или бетонную плиту.Всего процесса достаточно, чтобы вскружить голову любому!

Мы не можем помочь вам выбрать лучший школьный округ или идеальный план этажа, но мы можем предложить краткий урок по различным типам фундамента, чтобы помочь вам определить, что именно соответствует вашим потребностям. Если в вашем доме когда-либо произойдет оседание фундамента, метод ремонта фундамента будет зависеть от типа вашего фундамента.

Во-первых, давайте удостоверимся, что вы понимаете терминологию для двух наиболее распространенных типов фундаментов, используемых в районе Даллас Форт-Уэрт:


Фонд Pier and Beam – Даллас, Форт-Уэрт

Фундамент из опор и балок, обычно встречающийся в старых домах, состоит из нескольких фундаментов с бетонным основанием для поддержки конструкции дома. Один из способов определить, есть ли у вас опорно-балочный фундамент, — это поискать подвал под вашим домом. Фундаменты из бетонных плит не имеют подполья, но фундаменты из столбов и балок имеют удобный проем для легкого доступа к электрическим и водопроводным линиям.

Фундамент из бетонных плит – Даллас, Форт-Уэрт

Фундамент из бетонной плиты, также известный как фундамент «плита на уровне земли», наиболее распространен в новых домах в районе Даллас-Форт-Уэрт, особенно в домах, построенных после 1970 года.Как правило, эти типы фундаментов из бетонных плит армируются стальными балками, известными как натяжные стержни.

Преимущества и недостатки – Даллас Форт-Уэрт

Pier and Beam Foundation – Даллас Форт-Уэрт

Преимущество: Наличие подвального помещения в домах с опорным и балочным фундаментом позволяет легко устранять проблемы с электричеством и сантехникой. Самое сложное — убедить кого-нибудь залезть туда!

Преимущество: Отверстие в подполье свайно-балочного фундамента также дает возможность установить дополнительную изоляцию.

Преимущество: Поскольку опорно-балочный фундамент имеет отдельные опоры и балки, легче изолировать конкретные проблемы с фундаментом. Это помогает домовладельцу избежать дорогостоящего ремонта всего фундамента.

Недостаток:  Грызуны часто ищут убежища в подвалах и могут строить гнезда под вашим домом. Вместе с этими надоедливыми грызунами приходят блохи и другие насекомые. Ой!

Недостаток: Влага может легко попасть в подполье, вызывая скрип полов, появление плесени и гниения.Увеличение количества бактерий также может сопровождаться неприятным запахом.

Недостаток: Фундаменты для опор и балок часто стоят дороже из-за дополнительного времени и опыта, связанных с процессом строительства. Однако, если вы подумываете о покупке старого дома с опорно-балочным фундаментом, вам не придется беспокоиться о затратах на строительство, поскольку дом был построен много лет назад. На самом деле, в районе Даллас Форт-Уэрт дома, построенные до 1960-х годов, обычно имеют опорные и балочные фундаменты.

Недостаток: Незащищенные водопроводные коммуникации в подвальных помещениях с большей вероятностью замерзнут при суровых зимних температурах.

Фундамент из бетонных плит – Даллас, Форт-Уэрт

Преимущество: Плитный фундамент, как правило, дешевле в строительстве и может быть возведен быстро.

Преимущество:  В холодную погоду водопроводные коммуникации, расположенные внутри плиты, более устойчивы к замерзанию.

Преимущество: Легче герметизировать дом, чтобы в нем не поселились грызуны и насекомые.

Недостаток: Протечки в перекрытиях могут привести к серьезному повреждению фундамента вашего дома, и ремонт, как правило, затруднен без удобного пространства для обхода.

Недостаток: Бетонные плиты могут усаживаться, трескаться и даже проседать.

Какой тип фундамента более склонен к усадке?

При сравнении столбчатых и балочных фундаментов с плитными фундаментами бетонные плиты более склонны к оседанию в Северном Техасе. Удивлен? Учтите, что бетонные плиты остаются в постоянном контакте с грунтом.Сильные колебания влажности в Техасе оказывают прямое воздействие на плитный фундамент. Таким образом, домовладельцам настоятельно рекомендуется применять методы полива фундамента, чтобы сбалансировать уровень влажности по периметру своего дома.

Является ли покупка дома из пирса и балки вместо плитного дома «плохим вложением»?

Абсолютно нет. Дома с пирсами и балками имеют много преимуществ! Лучший способ убедиться, что любая покупка недвижимости является надежной инвестицией, — это нанять специализированного специалиста для проведения независимой оценки.

Для получения информации о лицензированных домашних инспекторах TEC нажмите здесь.

Беспокоитесь о фундаменте вашего дома? Первым делом вам следует обратиться к лицензированному профессиональному инженеру по номеру . Нажмите здесь для получения дополнительной информации.

Позвоните по телефону 817-576-1973 или щелкните здесь, чтобы запланировать осмотр.

The Post to Beam Connection

Вот как это выглядит под вашим домом. Нижняя часть столбов опирается на бетонные опоры, а верхние части столбов поддерживают балки, также известные как балки.Балки пола опираются на балки, а пол, по которому вы ходите, опирается на балки. В строительных нормах и правилах не делается различий между столбами высотой 2 фута или 10 футов, и требуется только один гвоздь для крепления нижней части столба к бетонному блоку, и НИЧЕГО (например, заглушек) не требуется для прикрепите верхнюю часть стойки к балке. Существует чрезвычайно распространенное и дорогостоящее заблуждение, что эти почтовые связи нужно укреплять. Остальная часть этой статьи доказывает, почему эта процедура является пустой тратой денег.

Как показано ниже, иногда стойки поддерживают балки, к которым прибит гвоздями пол, а балки отсутствуют.

ЭТИ СТОЛБЫ В ПРОСТРАНСТВЕ ПОДДЕРЖИВАЮТ ЦЕНТР ПОЛА, В то время как ФУНДАМЕНТ ПО ПЕРИМЕТРУ ПОДДЕРЖИВАЕТ ВНЕШНИЕ КРАЯ. СТРОИТЕЛЬНЫЙ НОРМ НЕ ТРЕБУЕТ СДЕЛАТЬ С ЭТИМИ СТОЛАМИ ЧТО-ТО ОСОБЕННОЕ.

Ниже приведены фотографии некоторых металлических опорных соединителей. Наше первое предупреждение о том, что здесь может быть что-то не так, заключается в том, что это не рекомендуется никакими сейсмическими нормами и рекомендациями по модернизации.

СТАЛЬНЫЕ СОЕДИНИТЕЛИ ДЛЯ ПРИКРЕПЛЕНИЯ ВЕРХНЕЙ ЧАСТИ СТОЛБЫ К БАЛКЕ, ПОДДЕРЖИВАЮЩЕЙ ПОЛ, И НИЖНЕЙ ЧАСТИ СТОЛБЫ К БЕТОННОМУ БЛОКУ



ДРУГОЙ ТИП СОЕДИНИТЕЛЯ, ИЗВЕСТНЫЙ КАК Т-образная СТЯЖКА, ПРИКРЕПЛЯЮЩАЯ ВЕРХ СТОЙКИ К БАЛКЕ

НИЖНЯЯ СТРЕЛКА УКАЗЫВАЕТ НА БОЛТ, КОТОРЫЙ ПРИКРЕПЛЯЕТ СТАЛЬНОЙ СОЕДИНИТЕЛЬ К БЕТОННОМУ БЛОКУ.

ТИПИЧНЫЙ ДОМ, В КОТОРОМ ПОДРЯДЧИК ИЛИ ИНЖЕНЕР СЧИТАЕТ, ЧТО СТОЛБНЫЕ СОЕДИНИТЕЛИ БЫЛИ ВАЖНЫ



Что говорит Строительный кодекс?

ДАННЫЙ СТРОИТЕЛЬНЫЙ НОРМ ТРЕБУЕТСЯ ТОЛЬКО ОДНИМ ИЛИ ДВУМЯ ГВОЗДЯМИ ДЛЯ ПРИКРЕПЛЕНИЯ НИЖНЕЙ ЧАСТИ СТОЛБ («КОЛОН») К БЕТОННОМУ БЛОКУ ОПОРЫ. СУЩЕСТВУЮЩИЕ ДОМА ИМЕЮТ ДЕРЕВО, ВСТРОЕННОЕ В ВЕРХ БЕТОННЫХ БЛОКОВ.

Цель этого требования четко указана в Международном жилищном кодексе

.

Цитата из комментария IRC R407.3: «Чтобы свести к минимуму вероятность случайного смещения опорных балок или балок колонн, требуется механическое анкерование колонны». Требование IRC R407.3 буквально заключается в обеспечении минимального соединения, чтобы вы не могли локтями или бедрами проверить опору на опору или сместить ее, наткнувшись на нее с тяжелой коробкой.

Детали инженера

Вот три примера чертежей, предоставленных подрядчикам, чтобы показать, что инженер хочет сделать с этим неважным соединением. На рисунке слева красная коробка содержит стальной Т-образный соединительный элемент, который мы показывали ранее. Синее поле показывает пост для блокировки соединения. Стрелки указывают на крепеж и болты, соединяющие стойку с бетонным блоком. Изображение справа от другого инженера показывает то же самое.

На нижнем чертеже требуется новый железобетонный фундамент. Он закопан в землю и имеет ширину 18 дюймов и глубину 18 дюймов. Он также имеет два типа стальных соединителей в верхней части стойки и один стальной соединитель внизу. Эта штуковина настолько сложна, что ее создание, вероятно, обойдется в 1200 долларов или больше.

Прозрачное покрытие для перекрытий, балок, колонн, лестниц и фундаментов

Прозрачное покрытие для плиты, балки, колонны, лестницы и фундамента Привет, ребята, в этой статье мы знаем о прозрачном покрытии фундамента, верхней части фундамента, нижней части фундамента, ленточной балки, плиты уровня, колонны, балки, плиты, плоская плита, лестница, стена сдвига, подпорная стена и перемычка.

Прозрачная крышка для лестницы и фундамента колонны перекрытий

Прозрачная крышка представляет собой бетонную крышку , предусмотренную для всех элементов конструкции, таких как различные типы фундамента, колонны, балки и плиты. Бетонное покрытие обеспечивает длительный срок службы бетона и предохраняет железобетонную конструкцию от коррозии и образования ржавчины.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Что такое прозрачное покрытие из бетона?

Что касается этого , «что такое прозрачное покрытие?»,  прозрачное покрытие — это наименьшее и минимальное расстояние между внешней поверхностью бетонного волокна и внешней поверхностью основной арматуры со связью без учета толщины штукатурки и отделки бетона.В основном покрытие описывается как чистое покрытие или минимальное бетонное покрытие, вообще говоря, на строительной площадке.

Что такое номинальный защитный слой бетона?

Что касается этого , «что такое номинальный защитный слой бетона?»,  номинальный защитный слой бетона определяется простым словом как наименьшее и минимальное расстояние между внешней поверхностью бетонного волокна и основной арматурой, вставленной внутрь в строительной конструкции.

Определить номинальную крышку в соответствии с кодом IS

По ГОСТ 456-2000 пункт 26.4.1 номинальная защитная оболочка может быть определена как проектная глубина защитного слоя бетона для всей стали, включая звено. Таким образом, номинальное бетонное покрытие также известно как прозрачное покрытие.

Какое значение имеет прозрачное покрытие из бетона?

В связи с этим, «какое значение прозрачного покрытия из бетона?», функции и важность прозрачного покрытия из бетона следующие:- 1) прозрачное покрытие из бетона обеспечивает и поддерживает длительный срок службы бетона, 2) прозрачное покрытие из бетона бетон предохраняет арматуру от коррозии и образования ржавчины и предотвращает ее повреждение из-за влажности окружающей среды и грунта, 3) внешняя поверхность бетонного волокна является теплоизолятором и защищает арматуру, защищая ее, 4) обеспечивает достаточную заделку арматурного стержня для облегчают их нагрузку без потери сцепления, 5) прозрачное покрытие бетона предохраняет арматуру от воздействия окружающей среды, влаги и почвы и 6) толщина или размер прозрачного покрытия зависит от условий окружающей среды и типа элемента конструкции.

Технические характеристики бетонного покрытия в соответствии с кодом ACI

Обычно толщина бетонного покрытия определяется в зависимости от типа железобетонной конструкции и окружающей среды, в которой сооружается конструкция.

Спецификация бетонного покрытия в соответствии с кодом ACI Американский институт стандартов (ACI – 318 – 11) обеспечивает минимальную толщину бетонного покрытия для различных структур железобетона, таких как плита, балка, колонна, стена и балки. Код ACI предоставляет размер крышки в соответствии с такими условиями, как коррозионная среда, противопожарная защита и возможность расширения в будущем.

Железобетонная конструкция, которая подвергается воздействию морской воды. Код ACI указывает, что размер бетонного покрытия должен быть не менее 50 мм.

Покрытие для фундамента/фундамента : бетонная конструкция, залитая в постоянном контакте с землей, такая как фундамент/фундамент, в Кодексе ACI указано, что размер бетонного покрытия для фундамента/фундамента должен быть не менее 75 мм.

Покрытие для колонны : бетонная конструкция, контактирующая с землей или водой, такая как колонна. Код ACI указывает, что размер бетонного покрытия для колонны должен быть не менее 50 мм в случае использования арматуры большего размера и 40 мм в случае Арматура нижнего размера

Покрытие для плиты: – бетонная конструкция, не подвергающаяся воздействию погодных условий или земли, такая как плита, стена и балка, код ACI указывает, что размер бетонного покрытия для плиты должен быть не менее 20 мм в случае использования арматуры меньшего размера и 40 мм в случае арматуры большего размера.

Покрытие для балки :- бетонная конструкция, не подверженная воздействию погоды или земли, такая как балка, код ACI указывает, что размер бетонного покрытия для балки должен быть не менее 40 мм.

2D и 3D Ghar ka Naksha banane ke liye sampark kare

Прозрачное покрытие для перекрытий, балок, колонн, лестниц и фундаментов

Размер прозрачного покрытия для плиты, балки, колонны, лестницы и фундамента должен зависеть от различных факторов, таких как конструкция железобетонной конструкции, погодные условия, влажное и сухое состояние, конструкция с большой нагрузкой, жилое или коммерческое здание и т. д.Размер прозрачного покрытия 40 мм применяется для колонны, 25 мм для балки, от 15 до 20 мм для плиты, 15 мм для лестницы и от 40 до 50 мм для основания/фундамента.

Прозрачная крышка балки

Прозрачное покрытие луча: – размер прозрачного покрытия луча должен составлять от 25 мм до 40 мм. Прозрачное покрытие размером 25 мм применяется при наличии сухой климатической среды, а размер от 35 мм до 40 мм следует использовать при наличии влажной климатической среды или на берегу моря.

Прозрачная крышка стойки

Прозрачная крышка колонны :- размер прозрачной крышки колонны должен составлять от 40 до 50 мм.Прозрачное покрытие размером 40 мм подходит для сухой погоды, а 50 мм – для влажной и влажной погоды.

Прозрачная крышка для балки

Покрытие для балки :- Американский институт кодекса (ACI – 318 -11 подробно о покрытии для балки, указано, что минимальная толщина покрытия для балки должна быть 35 мм в случае размера арматуры менее 8 (25 мм) количество бар в сухую погоду, и минимальное покрытие 40 мм следует использовать в случае влажной влажной погоды и больше, чем № 8 номер бара.

Прозрачная крышка для балки: – размер прозрачной крышки для балки должен составлять от 25 мм до 40 мм. Прозрачное покрытие размером 25 мм применяется при наличии сухой климатической среды, а размер от 35 мм до 40 мм следует использовать при наличии влажной климатической среды или на берегу моря.

Прозрачная крышка для колонки

Крышка для колонны :- Американский институт кодекса (ACI – 318 -11, подробная информация о крышке для колонны, указано, что минимальная толщина крышки для колонны должна быть 40 мм в случае размера арматуры менее 8 (25 мм) количество бар в сухую погоду, и минимальное покрытие 50 мм следует использовать в случае влажной влажной погоды и больше, чем № 8 номер бара.

Прозрачная крышка для колонки :- размер прозрачной крышки для колонки должен составлять от 40 до 50 мм. Прозрачное покрытие размером 40 мм подходит для сухой погоды, а 50 мм – для влажной и влажной погоды.

Прозрачная крышка плиты

Чистое покрытие плиты :- размер чистого покрытия плиты должен составлять от 20 мм до 30 мм. Прозрачная крышка размером 20 мм применяется для железобетонной плиты толщиной от 4 до 5 дюймов, 20 мм для плоской плиты и 30 мм для плиты толщиной 6 дюймов.

Покрытие плиты : размер прозрачной крышки плиты должен составлять от 20 до 30 мм. Прозрачная крышка размером 20 мм применяется для железобетонной плиты толщиной от 4 до 5 дюймов, 20 мм для плоской плиты и 30 мм для плиты толщиной 6 дюймов.

Прозрачная крышка для основания/ фундамента

Чистое покрытие фундамента/фундамента :- Размер чистого покрытия фундамента/фундамента должен быть от 40 мм до 75 мм. Прозрачная крышка размером 40 мм используется для общего основания, прозрачная крышка размером 50 мм применяется для верхней части фундамента и 75 мм для нижней/боковой части фундамента.

Прозрачная крышка для подпорной стены

Прозрачная крышка для подпорной стены: – размер прозрачной крышки для подпорной стены должен составлять от 20 до 30 мм.

Прозрачная крышка для ленточной балки

Прозрачная крышка для ленточной балки : размер прозрачной крышки для ленточной балки должен составлять от 40 до 50 мм.

Прозрачная крышка для противоскользящей стенки

Прозрачная крышка для стены сдвига : размер прозрачной крышки для стены сдвига должен составлять от 20 до 25 мм.

Прозрачная крышка для лестницы

Прозрачное покрытие для лестниц :- размер прозрачного покрытия для лестниц должен составлять от 15 до 20 мм.

Прозрачная крышка для перемычки

Прозрачное покрытие для перемычки: – размер прозрачного покрытия для перемычки должен составлять от 15 до 20 мм.

Почему размер прозрачного покрытия для фундамента больше, чем размер другого элемента конструкции?

Поскольку мы знаем, что выемка грунта выполняется для фундамента под почвой, в основании фундамента есть песчаная засыпка, слой кирпичной кладки, слой РСС, слой железобетона, который вступает в непосредственный контакт с влагой или водой, присутствующей в почве, влага, присутствующая в почве, хочет повреждение бетонного волокна и ржавление арматуры, вставленной внутрь бетонного волокна.

Для предотвращения ржавчины и коррозии арматуры в грунтовом основании предусмотрено, что размер прозрачного покрытия больше, чем у других конструктивных элементов, таких как балочная колонна и плита.

В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона Логотип Public.Resource.OrgЛоготип представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public. Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, призванная вызвать печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом.Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах гражданина в соответствии с законом , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public. resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.HTML

СИСТЕМЫ ФУНДАМЕНТА: УРОВЕННАЯ БАЛКА VS. НАСТРОЙКА ФУНДАМЕНТА

Думая о системе, поддерживающей дома или коммерческие здания, большинство людей думают, что она начинается с фундамента. Но даже система фундамента нуждается в фундаменте, поэтому самым первым элементом при подготовке схемы вертикальной поддержки является нижняя часть фундамента. Хотя не для всех фундаментов требуется железобетон, мы сконцентрируемся на двух типах, для которых это необходимо: выравнивающая балка и распорные фундаменты.



ФУНДАМЕНТ

Когда цель строительства включает в себя стойкость и долговечность, вы не можете отказаться от расходов на фундамент, особенно в районах, часто подвергающихся воздействию сильных ветров, землетрясений или наводнений.Вместе с фундаментами фундаменты также борются с дифференциальной осадкой, когда здание оседает с разной скоростью и не по вертикали. В дополнение к предотвращению трещин и структурных повреждений, возникающих из-за экстремальной дифференциальной осадки, фундаменты также:

  • передача нагрузки на фундамент или непосредственно на землю
  • закрепить конструкцию, чтобы противостоять ветру, наводнениям и землетрясениям
  • держать подвал сухим
  • отделение влагостойких строительных материалов от земли

В зависимости от различных условий окружающей среды на строительной площадке железобетонные опоры могут поддерживать фундамент с максимальной прочностью.

ОСНОВАНИЯ

Фундаменты

предлагают несколько основных преимуществ для фундаментов.

  1. Они обеспечивают ровную поверхность, на которой можно построить фундамент.
  2. Кроме того, они обеспечивают сопротивление восходящим силам почвы, противодействующим направленным вниз силам веса выше.
  3. При ширине, превышающей сам фундамент, фундаменты служат для распределения нагрузки здания на грунт.
  4. Фундаменты повышают прочность фундаментной системы в слабых или расширяющихся грунтах.Подвижные грунты давят на стены фундамента выше основания и в стороны.
  5. Фундаменты
  6. помогают поглощать давление и укрепляют фундамент на неустойчивом грунте.
  7. Фундаменты
  8. позволяют опускать фундамент достаточно глубоко ниже уровня земли, чтобы избежать глубины промерзания, когда пучение и оттаивание также вызывают неравномерную осадку.

Таким образом, фундаменты помогают предотвратить проседание или коробление фундамента. Они также помогают фундаменту оставаться перпендикулярным земле и удерживать высокие здания в вертикальном положении.Из множества вариантов фундамента железобетон может поддерживать фундамент в двух стилях. Каждый из них лучше всего подходит для определенных условий окружающей среды.

КОНЦЕВАЯ БАЛКА

Если фундамент должен уходить глубоко в землю, правильным выбором может быть балочный фундамент. На крутых склонах, в расширяющихся грунтах и ​​там, где по проекту предусмотрен опорный или стоечный фундамент, балки уровня перекрывают расстояние между несущими бетонными опорами или деревянными столбами. Балка уровня либо опирается непосредственно на почву, либо имеет собственные сваи для поддержки.При рытье траншеи и заливке горизонтальной балки шириной не менее восьми дюймов и на глубину, равную пролету между опорами, фундамент непрерывной горизонтальной балки будет распределять нагрузку здания на грунт или на его опорные точки, где их основания распределяют нагрузку. нагрузка на почву.

РАСШИРЕННОЕ ОСНОВАНИЕ

Распорные фундаменты лучше всего подходят для неглубоких фундаментов, где грунт хорошо уплотнен и стабилен. Также известные как Т-образные опоры (если Т перевернута), распорные опоры опираются непосредственно на почву и на несколько дюймов шире стены фундамента.Вы определяете ширину и толщину в соответствии с нагрузкой, которую он будет нести сверху, и типом почвы внизу.

Наиболее часто используемые в жилых помещениях, часто распорные фундаменты не нуждаются в усилении в соответствии с нормами, хотя вы все равно должны использовать номинальную арматуру на изгиб. Чем ниже несущая способность грунта, тем шире должна быть распорка, чтобы избежать резкой осадки. Фундаменты также заливают ниже линии промерзания. Нижние колонтитулы создают ровную и гладкую линию, по которой затем заливается бетонный фундамент, чтобы сформировать непрерывную стену, поддерживающую периметр дома.

БАРТОН ЭКСПЕРТИЗА

Группа экспертов по бетону в Barton Supply может помочь вам определить лучшее бетонное основание для вашего проекта и предоставить вам все материалы, необходимые для воплощения вашего плана в жизнь. Независимо от того, строите ли вы дом по индивидуальному заказу, целостную застройку или коммерческую структуру, у нас есть все, что вам нужно, чтобы построить идеальную систему основания и фундамента.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
