Как крепить мауэрлат к газобетону без армопояса: Варианты и нюансы крепления мауэрлата к газобетону

Крепление мауэрлата к газобетону без армопояса: способы, инструкция

Крепление мауэрлата к газобетону поможет увеличить долговечность и прочность строения.

Мауэрлат — часть кровли, которая обязательно присутствует в любом сооружении. Конструкция представляет собой брус, который крепится  по всему периметру дома.

Благодаря ему нагрузка от кровли равномерно распределяется по всей поверхности стен.

Зачем необходим мауэрлат?

Мауэрлат можно не устанавливать на строения, выполненные из каркаса, бревен или бруса. В таких домах  функцию этого элемента берет на себя брус или венец бревна, расположенный сверху.

Мауэрлат необходимо обязательно устанавливать на постройки из газобетона.

Этот конструктивный элемент выполняет ряд функций:

  • значительно укрепляет коробку строения;
  • повышает жесткость кровли, которая будет установлена на коробку;
  • венец стены будет ровным в горизонтальной плоскости;
  • обеспечивает надежное крепление стен и кровли строения.

Толщина элемента выбирается в зависимости от характеристик кровли. Для формирования мауэрлата часто выбирают брус, размер которого составляет 150 х 100 мм, 150 х 150 мм, 80 х 180 мм.

Можно применить бревна, но их следует предварительно очистить от коры и обрезать с одной стороны.

Это является важным этапом, так как благодаря ему готовая конструкция будет надежно прилегать к поверхности стены.

При этом следует обратить внимание на влажность бревен. Показатель должен соответствовать нормативным требованиям.

Если в качестве мауэрлата на газобетон используется «сырая» древесина, то необходимо предусмотреть возможность регулирования гайки анкера примерно раз в 5 лет.

После того как брус высохнет, усадка материала будет происходить значительно медленнее, поэтому регулировку можно будет проводить реже.

Перед тем как закреплять конструкцию из дерева, необходимо обработать ее специальным составом, чтобы материал не подвергался гниению и порче вредителями.

Видео:

Специалисты рекомендуют обернуть древесину гидроизоляционным материалом — так срок службы строения значительно увеличится.

Как крепится конструкция к газобетону?

Мауэрлат следует фиксировать к стене строения по всему периметру. Чтобы отдельные элементы конструкции получилось собрать воедино, рекомендуется воспользоваться прямым замком.

Его размеры будут зависеть от размеров бруса, который используется. Чтобы сделать перекрытие более прочным, в замок необходимо вбить гвозди. В результате образуется цельная жесткая система, к которой будут крепиться стропила.

Для закрепления мауэрлата применяют химический или механический способ. Если выбирается первый вариант, то мастер должен приобрести специальные капсулы.

Химическое вещество проникает в материал, в результате чего образовывается прочное соединение.

Вместе с этим у верхнего слоя материала улучшается состояние, увеличивается уровень гидро- и теплоизоляции.

Специалисты часто применяют химический способ крепления, тем более капсулы имеют доступную стоимость.

Перед тем как закрепить мауэрлат к газобетону без армопояса, необходимо внимательно осмотреть древесину. На ней должны отсутствовать сучки.

Слой гидроизоляции не должен быть поврежден, поэтому при установке необходимо использовать специальные инструменты.

Выбирая механический способ крепления, следует придерживаться следующих правил:

  • дюбеля необходимо вставлять в отверстия, которые важно подготовить заранее;
  • крепежный элемент должен быть надежно ввинчен;
  • в газобетон следует вдавить зубцы гарпуна;
  • в расширенную поверхность должно быть произведено крепление.

Важно крепить мауэрлат, не связывая между собой звенья, расположенные рядом. Так вся конструкция будет наиболее устойчивой.

Нужно учитывать особенности механического крепления мауэрлата к газобетону. При таком способе создается усилие распирания, поэтому с краями конструкции могут возникнуть некоторые проблемы.

Как крепить мауэрлат армопоясом?

Крепление мауэрлата к газобетону без армопояса нежелательно. Данный материал не очень прочный, если сравнивать его с кирпичом, деревом и чем-либо другим.

Во время установки крепежа могут возникнуть сложности. Именно по этой причине армопояс под мауэрлат является важным элементом.

Для обустройства армированного пояса рекомендуется брать U-образные блоки. Их следует уложить по всему краю стены в виде желоба.

Важно не допустить появления зазоров, поэтому необходимо пропилить блоки в углах конструкции.

Собирать арматурный каркас нужно с помощью арматуры. Ее перевязывают перемычками диаметром 6 мм. Внутри желоба надо прикрепить анкеры, имеющие резьбу.

Элементы должны занимать определенное место, которое мастер контролирует леской, натянутой по верху.

Анкеры должны находиться очень близко к верхнему брусу и располагаться под углом 90 градусов. Узлы крепления будут по всему периметру конструкции.

От того, сколько использовано стропил, зависит, сколько должно быть узлов. Допускается увеличение их количества.

Крепления должны находиться в таких местах, чтобы в процессе эксплуатации строения они не соприкасались со стропилами.

После формирования арматурного каркаса следует начать заливку бетона.

Важно не прерывать данный процесс, в противном случае конструкция не получится монолитной.

Работу надо проводить беспрерывно вдоль наружной стены. За полный проход желоб должен быть залит доверху.

При формировании мауэрлата можно сэкономить немного денежных средств. Допускается формирование отдельных подушек из бетона, а не заливка по всему периметру здания полностью.

Следует дождаться полного высыхания бетона. Анкеры, которые находятся внутри желоба, надежно фиксируются на своем месте.

Проводить заливку бетона следует аккуратно, чтобы сформированная конструкция не сдвинулась со своего места.

После застывания раствора следует укладывать брусья на анкеры и пояс из бетона.

Видео:

Рекомендуется предварительно просверлить в брусе отверстия, которые будут соответствовать расположению анкеров.

Последние должны оказаться внутри бруса.

Определить места отверстий несложно. Для этого надо положить брус на анкеры и придавить — на поверхности должны появиться вмятины, на месте которых следует просверлить отверстия.

Вариант крепления мауэрлата шпильками

Если площадь строения небольшая, то на стены не будет оказано сильного давления. В этом случае крепление мауэрлата к стенам из газобетона можно проводить с помощью шпилек из металла, закрепленных в стене.

Шпильки, которыми проводят монтаж мауэрлата, имеют поперечное сечение. Ширина их должна быть не менее 6 см.

Металлические элементы крепятся в газобетоне последнего или предпоследнего ряда. Во время их установки важно следить, чтобы длина шпилек была достаточной для прохождения брусьев.

После того как установка шпилек будет завершена, следует уложить брусья, предварительно просверлив в них отверстия.

Видео:

Для определения мест, где будут пазы, следует приложить брус к гайкам и сильно прижать. В местах, где появились вмятины, нужно просверлить отверстия.

Когда закрепленный брус будет находиться на своем месте, следует закрутить гайки, после чего приступать к заливке бетона.

Процесс можно заменить использованием опорных подушек. Их длина должна быть не менее 40 см, а высота примерно 22 см. Перед заливкой бетона надо обернуть резьбу шпилек скотчем — это защитит ее от загрязнения.

Прежде чем класть мауэрлат на газобетон, необходимо проанализировать ряд факторов, в том числе площадь строения, особенности кровли, характеристики элементов крепежа.

Если есть сомнения, нужен ли армопояс, рекомендуется проконсультироваться со специалистами.

установка и крепление, методы и свойства материала


Метод строительства жилых домов и подсобных объектов недвижимости из пористых материалов находится сегодня на пике популярности. При этом, большая часть мастеров выбирают для своих сооружений скатные виды кровли. Такая конструкция отличается презентабельным внешним видом, наилучшей эффективностью в плане ветровой и снеговой устойчивости. Возведение крыши предполагает обустройства стропильной системы, которой требуется прочная и надежная опора. Таковой является мауэрлат, сделанный из деревянного бруса. Деталь принимает на себя вертикальные нагрузки и равномерно распределяет их по стенам. В процессе строительства можно хорошо сэкономить и сократить время, если крепить крышу к газоблоку без предварительного монтажа армопояса. Для этого необходимо ознакомиться с технологией и правилами такого решения.

Для чего нужен мауэрлат и его устройство


Укладка мауэрлата на газобетонные блоки без заливки армопояса
Мауэрлат является неотъемлемой частью конструкции крыши, когда используется стропильная система. Наклонным балкам нужна опора, а для этого стены не подходят, так как не обладают должной прочностью, чтобы удержать в себе находящиеся под большим давлением крепежные приспособления. Кроме этого, установленный по периметру строения брус обеспечивает равномерное давление по всей его протяженности. Это предотвращает выламывание или разрушение отдельных камней кладки. Грамотно спроектированная и правильно выполненная укладка мауэрлата на газобетонные блоки обеспечивает стабильное положение стен, не давая им раздвигаться под давлением стропил.

В случае возведения каркаса из древесины мауэрлат изготавливается из бруса сечением от 100х100 мм до 200х300 мм, в зависимости от толщины стен и устройства каркаса кровли. Стыковка осуществляется замковым соединением с закреплением узлов гвоздями, шпильками или саморезами. Древесина укладывается на рубероид после обработки антисептиком и гидрофобным средством.

Если стропила делаются из металла, под них устанавливается швеллер, рельс или двутавр. Стыки соединяются сваркой с последующий накладкой фасонных деталей со сквозной фиксацией болтами.

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

  • Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
  • Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
  • Обеспечивает фиксацию кровельной конструкции к элементам здания.
  • Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

  • Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
  • Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
  • Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
  • Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
  • Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
  • Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Важно! Древесина для мауэрлата должна быть сухая, ориентировочный показатель влажности 8 -12%.

Свойства газобетона


Привязка мауэрлата к газобетонным блокам тросами
Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

  • крупные размеры, благодаря чему кладка проводится точно и быстро;
  • идеально ровные грани и плоскости, что дает возможность экономить на клее;
  • низкая теплопроводность, близкая к хвойным породам древесины;
  • легкость материала, который не оказывает существенной нагрузки на фундамент;
  • гигроскопичность — необходима качественная гидроизоляция;
  • хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

Способы крепления

Тема этой небольшой статьи – крепление мауэрлата к стене из газобетона и других блочных материалов. Но, как ни странно, про крепления слов будет меньше всего.

Важно! При возведении стен из газобетонных и других ячеистых блоков мауэрлат монтируется по всему периметру дома, независимо от вида крыши и размещения стропил.

Возможные варианты

На различных строительных форумах и сайтах рассказывается о многочисленных «современных, эффективных» способах крепления мауэрлата к стене из газобетонных и иных блоках. В основном, с использованием заглублённых в бетонный армопояс анкеров. Более того, крепление мауэрлатов с блочными стенами без армопояса считается нонсенсом, причудой неграмотных строителей.

Лишь немногие авторы публикаций обсуждают тему крепления деревянного мауэрлата непосредственно к стене из блочных пористых материалов.

Таблица 1. Примерные варианты и предложения по креплению мауэрлата к стене из пористых блоков.

Вариант крепленияКомментарий
С помощью проволоки. Скрученная в 3-4 слоя стальная проволока с минимальным диаметром 4 мм заводится в кладку на 3-4 ряда ниже мауэрлата. Затем проволока перехлёстывается через мауэрлат и стягивается, создавая прочное надёжное крепление.

Вариант хорош всем, придуман лет 200 назад для крепления кровли бревенчатых домов. Но для газоблоков применять следует крайне осторожно по простой причине: сильно стягивать газоблок – значит разрушать мягкий камень. Слабо стягивать или немного недокручивать в стяжке, — не даст нужного результата.
Притягивание мауэрлата к стене длинными (около 0,5 м) анкерами и дюбелями.

Ненадёжно. Металл и газоблок вообще не совместимы. А если мауэрлат будет недостаточно сухой и деформируется во время эксплуатации, то крепление обязательно будет сорвано. То же самое произойдёт при излишней парусности кровли, например, — при сильном ветре и открытом чердаке.
Поперечные шпильки в комбинации с вязальной проволокой.Трудоёмко, затратно, неэффективно, неудобно и нетехнологично.
Химический анкер. Просверливается отверстие, в него запускается анкер для мауэрлата, отверстие заливается химическим составом, идентичным с составом газобетона.

Слишком мудро. Отзывов на такой метод нет, но предположительно крепление будет слабым из-за низкой плотности газобетона и возможности деформации древесины.

Есть и ещё варианты использования анкеров, проволоки, шпилек, металлических прутов и полосы, но все они из одной категории малой эффективности и ненадёжности в экстремальных ситуациях.

Важно! Сказанное вовсе не означает, что перечисленные технологические методы крепления неприемлемы. Их применение вполне допустимо, но вид крепления – не догма.

Крепление обжимной лентой

Каждый профессиональный строитель имеет определённые навыки и опыт, он выбирает оптимальный и достаточный вариант крепления исходя из совокупности всех негативных факторов, которые могут повлиять на качество строительства.

Например, использование способа скрутки мауэрлата со стеной можно немного модифицировать. Вместо проволоки используется стальная лента (бандажная лента), по типу тарной для деревянных ящиков. Она аналогично заводится в кладку, можно сложить ленту в два-три слоя.

Видео поясняющее принцип крепления бандажной ленты:

Между лентой и газоблоком в кладку заводится деревянная пробка, она не позволит обжимной ленте разрезать блок при натяжении. Сверху концы полосы натягиваются с применением простого устройства для натяжения, скрепляются между собой и на мауэрлате любым способом.

Особенности конструкции армопояса

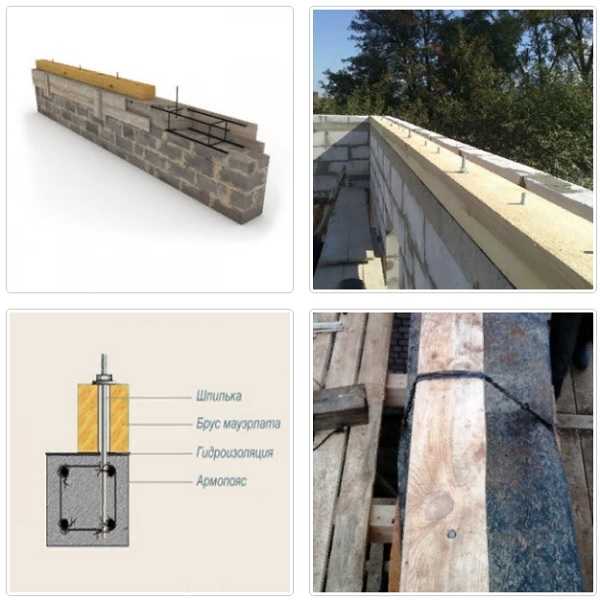

Посадка мауэрлата на шпильки без армопояса
Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

  • Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
  • Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
  • Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
  • Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Ширина армопояса соответствует параметрам стены или берется на 5 см уже. Минимальная высота составляет 15 см.

Особенности монтажа мауэрлата без установки армопояса

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

  1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
  2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
  3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки. Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Методы крепления мауэрлата на газобетон


Принцип использования химического анкера для газобетона
Мауэрлат на газобетон без армопояса можно закрепить несколькими способами. Каждый из них имеет свои особенности и порядок выполнения.

Наиболее распространены следующие:

  • С применением проволоки. Используется крученая проволока толщиной не менее 6 мм. Опа крепится на возводимую стену перед укладкой последних двух рядов. Шаг — половина расстояния между стропилами. После размещения опорного бруса проволока обкручивается вокруг него, а в последствии и вокруг стропил.
  • Закрепление шпильками. Используются изделия длиной не менее 80 см. В блоках просверливаются отверстия в соответствии с шагом стропильных ног. Затем они заполняются клеем и проводится погружение шпилек. Следующим этапом является проведение замеров, изготовление сквозных отверстий в мауэрлате и установка его на стены. В заключение опорный брус притягивается к основанию гайками.
  • Химические анкеры. Здесь для фиксации шпилек используется жидкая инжекционная масса, способная пропитывать газобетон на большую глубину. Благодаря этому отверстия в стенах делаются всего на один блок с небольшим захватом предыдущего. Углубления заполняются клеем, вставляются шпильки. Кристаллизация происходит за 20 минут после чего можно проводить гидроизоляцию и монтаж опорного бруса.
  • Анкерные болты. Используются изделия стандартной распорной конструкции длиной не менее 60 см. Сначала укладывается мауэрлат, затем через него делаются отверстия с погружением в стену минимум на 50 см. Затем в них вставляются анкерные болты и проводится их затягивание. Плюс этого метода в быстроте и доступной стоимости.

При выборе способа крепления следует учитывать такие факторы, как толщина стен, вес и тип стропильной системы, ожидаемые ветровые и снеговые нагрузки.

Крепление мауэрлата на газобетон без армопояса возможно при обустройстве односкатной крыши, где отсутствует распирающая нагрузка на стены. Отказаться от армопояса можно и случае использования висячих стропил в кровельной системе. Конструкции такого типа создают только вертикальные нагрузки, которые мауэрлат равномерно распределяет по периметру здания.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Технология выполнения работ своими руками


Между газоблоками и мауэрлатом прокладывается защитная пленка от влаги
Монтаж опорного бруса на пеноблоки проводится в следующей последовательности:

  1. Проведение замеров, составление проекта, сметы, закупка материалов.
  2. Изготовление крепежной системы между стеной и мауэрлатом.
  3. Обустройство гидроизоляции.
  4. Установка опорного бруса и проведение его обработки от сырости.

При укладке мауэрлата нужно обращать внимание на стыки, они должны совпадать с крепежами в стене.

Из чего делается мауэрлат?

Первоначально следует определиться, из каких материалов будут делаться основные элементы крыши. Для формирования мауэрлата обычно используются материалы:

Важно! Для строения из газобетона оптимальным считается использование мауэрлата, сделанного из деревянного бруса.

Варианты и нюансы крепления мауэрлата к газобетону

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.
Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

  1. Подробнее о мауэрлате Подбор материала и расчеты
  • Виды крепления мауэрлата
      Стальная проволока
  • Анкеры
  • Металлические шпильки
  • Гидроизоляция при установке
  • Рекомендации по монтажу мауэрлата
  • Крепление мауэрлата к блокам из газобетона (видео)
  • Основные методы фиксации

    Крепление мауэрлата к газобетону может осуществляться разными способами. Для этого выбираются те или иные виды крепежных элементов.

    Важно! Желательно устройство конструкции делать таким образом, чтобы мауэрлат находился на расстоянии не меньше 5 см от наружной части стены, поэтому крепление непосредственно на стенах считается затруднительным.

    Как закрепить мауэрлат к газобетону без армопояса? Для этого можно пользоваться разными методиками, предполагающими применение разнообразных крепежей.

    Использование химических анкеров

    Они специально предназначены для того, чтобы надежно закреплять разные элементы на газобетонных стенах. Они представлены в нескольких видах, каждый из которых сделан на основе из полимеров.

    Важно! Химические анкера в отличие от механических крепежей не способствует напряжению распирания, а это особенно актуально для крепления мауэрлата по краям строения.

    Основа из полимеров обеспечивает надежное связывание двух материалов. Кроме применения таких химических анкеров требуется пользоваться гвоздями или болтами, а также нередко используются винты. Для усиления углов, эффективными считаются скобы или пластины.

    Принцип использования химических анкеров, позволяющих надежно установить мауэрлат на газобетоне, заключается в том, что масса из синтетических элементов надежно внедряется непосредственно в поры газобетона, что обеспечивает надежность соединения блоков с мауэрлатом, представленным брусом или металлическим стержнем.

    Сам процесс применения этих крепежей делится на этапы:

    • подготавливается специальное отверстие для заливки химического состава;
    • в него заливается смесь до упора;
    • вставляется стержень из металла;
    • прикрепляется мауэрлат;
    • как только масса застынет, обеспечится надежное соединение элементов.

    Считается, что такой метод крепления более надежен по сравнению с использованием механических крепежей. Служит фиксация больше 50 лет, причем наиболее оптимально пользоваться такими химическими анкерами в углах дома, а при этом отсутствует вероятность откола этой части.

    Важно! Не допускается в местах крепления осуществлять сварочные работы, так как это приведет к разрушению полимера, поэтому он потеряет свою прочность.

    Применение специальных шпилек

    Этот вариант считается оптимальным для небольшого строения и легкой крыши. Не допускаются серьезные нагрузки на места крепления. Обычно применяется способ, если нет возможности для создания армопояса.

    Важно! Специалисты считают этот метод не слишком эффективным, но отсутствуют случаи, когда разрушалась бы конструкция.

    Сам процесс крепления делится на этапы:

    • сверлом делаются отверстия в газоблоке, причем расстояние между ними должно быть примерно 1 м;
    • вставляются шпильки, после чего они заделываются с использованием безусадочного раствора, а также допускается пользоваться цементным молочком;
    • создается гидроизоляционный слой, укладываемый непосредственно на стены из газобетона, причем обычно для этого используется рубероид;
    • укладывается мауэрлат на газобетон;
    • он затягивается специальными гайками, причем процедура выполняется через резьбу имеющейся шайбы;
    • после окончания монтажа надо воспользоваться специальными скобами для стягивания;
    • сверху можно сделать стропильную систему.

    Такое соединение не считается слишком надежным, поэтому обычно используется для небольших строений и при небольших нагрузках на кровлю.

    Правила применения проволоки

    Данный метод считается достаточно востребованным и простым. Пользоваться проволокой надо на непосредственном этапе возведения строения. Она непосредственно вмуровывается в дом. Сам процесс ее использования делится на этапы:

    • во время кладки стен за 2 ряда до самого верха надо продеть между газобетонными блоками проволоку из стали;
    • предварительно проволока скручивается в несколько слоев;
    • концы элементов выпускаются;
    • середина проволоки закладывается в стены;
    • проволока должна обладать такой длиной, чтобы ее концы легко проходили через мауэрлат, а также, чтобы имелась возможность скрутить их;
    • количество проволоки определяется в зависимости от числа устанавливаемых стропил.

    Данный метод считается достаточно простым и быстро реализуемым. Не требуется тратить много средств, но подходит этот вариант исключительно для небольших строений и простых видов крыш.

    Применение армопояса и шпилек

    Наиболее надежной фиксация мауэрлата будет при использовании армированного пояса. Он предотвращает возможную деформацию стен, а также придает всему дому высокой жесткости. За счет него все нагрузки перераспределяются равномерно.

    Армопояс представлен специальной конструкцией из железобетона. Она проходит по всем стенам строения. Армированный пояс формируется последовательными действиями:

    • по периметру дома создается опалубка, причем обычно используется съемная конструкция;
    • укладывается внутрь нее арматура;
    • устанавливаются специальные шпильки для надежной фиксации опалубки;
    • заливается конструкция качественным бетонным раствором;
    • после его застывания демонтируется опалубка.

    После выполненных работ фиксируется мауэрлат на шпильки.

    Таким образом, для фиксации мауэрлата к стенам, сформированным из газобетонных блоков, могут применяться различные крепежные элементы. Каждый способ обладает своими особенностями, причем для большинства из них не требуется пользоваться армированным поясом. Эти методы гарантируют надежную посадку мауэрлата, его крепление к стенам и эффективную фиксацию самого кровельного покрытия. Все нагрузки при этом будут распределяться по стенам строения. Специалисты уверяют, что при возведении стен из точечных материалов, таких как пеноблоки или газоблоки, лучше всего пользоваться армопоясом, хотя отсутствуют случаи разрушения домов при использовании вышеуказанных методов. Поэтому для стандартных домов с легкой кровлей они являются идеальным выбором.

    инструкция по шагам, ошибки, схемы и фото

    Мауэрлат представляет собой особый деревянный, реже металлический, конструктивный элемент крыши. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона. От того, насколько точным и прочным будет присоединение опоры, зависит надежность и долговечность всей конструкции.

    Оглавление:

    1. Особенности крепления мауэрлата
    2. Монтаж без армированного пояса
    3. Полезные рекомендации

    Мауэрлат правильно выполнять из бревна или бруса размером не менее 10х10 см, обработанного асептическими растворами, просушенного, без трещин и сучков. В случае если используется сырая древесина, то обязательное условие – наличие регулировочной гайки анкера, которую впоследствии раз в год 5 лет подряд необходимо подтягивать.

    Редко для построения допускается применять швеллер или балку, но в этом случае и стропила должны быть металлические, и нагрузка на газобетон увеличивается в разы, и крепления главным образом необходимы усиленные, да и стоимость такого проекта впишется не в каждые бюджетные рамки.

    Руководство по креплению

    Первоначально, для равномерного распределения давления на каркас здания, во избежание продавливания газобетона сооружается железобетонный обвязочный пояс. Он представляет собой бетонную ленту габаритами 20х15 см, идущую по всему периметру газобетонной стены.

    Армирующий пояс сооружают по следующей схеме:

    • Сборка опалубки вдоль верха стены.
    • Размещение U-образных блоков внутрь деревянного каркаса.
    • Армирование прутами 10 мм.
    • Установка с привязкой в арматурный каркас шпилек с резьбой диаметром 14 мм для надежного монтажа мауэрлата на расстоянии 1 м друг от друга.
    • Заливка форм бетонным раствором марки М-200.

    Важный момент технологии подготовки креплений – расчет количества шпилек и их месторасположение. Число стропильных ног и крепежных элементов должно быть одинаковым. Устанавливают их таким образом, чтобы не пересекались с местами соединения мауэрлата со стропильной системой. Высоту подбирают с учетом величины бруса плюс 4 см.

    Через неделю снимается опалубка и пояс готов к дальнейшей работе. Крепления вмуровываются в бетон, связываясь с арматурным каркасом, обеспечивая самое надежное соединение из возможных. На шпильки накладывается брус, и ударами кувалды на последнем отпечатываются места крепления. Просверливаются отверстия нужного диаметра. Мауэрлат плотно надевается на крепежи и фиксируется шайбами и гайками.

    Есть варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Длина ее, как правило, не больше 40 см, и также содержит в составе арматурный каркас с привязанным анкером, залитый бетонной смесью. Характерна такая особенность в основном для кирпичных стен.

    Как правильно крепить мауэрлат без армопояса?

    Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

    Существует несколько видов крепежей, которые вполне возможно выполнить своими руками с помощью:

    • стальной проволоки;
    • анкеров;
    • шпилек;
    • нагелей.

    Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

    1. Механический – с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После ввинчивания элементов в основание детали дюбеля расширяются в ячеистых блоках газобетона, надежно схватываясь внутри. Отрицательная сторона такого способа – высокая стоимость метизов.

    2. Химический – применяются специальные капсулы с клеящим составом из полимерной смолы. Этот вариант более доступный по цене. Сущность метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стеной. При этом подготовленное отверстие должно быть глубиной в 2-3 слоя кладки.

    Химический анкер дает более стойкое соединение по сравнению с механическим. Такие крепежные элементы для бетона пригодны к использованию в тонкостенных конструкциях, так как не дают распирания. Таким образом, обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток – невозможность проведения при необходимости сварочных работ, в силу разрушения полимерной смолы под действием высоких температур.

    Наилучший вариант крепления без армопояса и самый простой – стальная проволока. В данном случае схема действий следующая: за 3-4 ряда блоков до края стены она складывается пополам и продевается под кирпичами так, чтобы концы свободно выходили наружу. Длина струны рассчитывается с запасом, чтобы ее хватило продеть через просверленные отверстия в брусе на расстоянии 25-30 см и скрутить как можно плотнее между собой. Количество обвязок должно соответствовать числу стропил.

    Анкерное крепление применяется при отсутствии армирующего пояса, но чаще всего используют в комплекте с его возведением. Тогда технология монтажа будет отличаться заменой бетонируемых шпилек на установку анкеров с гарпунными дюбелями после схватывания раствора либо с подвязкой в арматурный каркас.

    Крепление шпильками выполняется, когда строение и крыша небольших размеров и давление на опору не предполагает больших нагрузок. Самостоятельно этот процесс выполняется с помощью болтов или специальных металлических Г-образных или Т-образных прутов длинной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы вмуровываются в стену за 2-3 ряда кладки до верхнего края.

    Важно: заглубление стержня проводится на величину, равную двум высотам мауэрлата. После застывания кладки надевается брус и притягивается гайками к газобетону.

    Инструкция по креплению опоры нагелями подразумевает использование деревянных пробок, предварительно обработанных влагозащитными средствами. Такие приспособления монтируют в стену из газобетона либо закрепляют под самым брусом. Мауэрлат фиксируют металлическими скобами. Количество крепежей должно быть равно числу стропил.

    Советы и общие инструкции

    Сооружение армопояса рекомендуется большинством специалистов не только из-за создания более прочного крепления мауэрлата, но и в силу ряда причин, а именно:

    1. создание дополнительной оси жесткости;

    2. препятствие деформации и нарушения геометрии строения во время сезонной усадки;

    3. выравнивание поверхности стен по горизонтали, к примеру, при неровностях кладки;

    4. равномерное распределение статической нагрузки на каркас здания.

    При использовании шпилек и анкеров немаловажно правильно подготовить отверстия. Выверять строгую вертикаль для надежной фиксации. В особенности для химического способа закрепки, где после сверления необходима тщательная очистка и промывка дыр для лучшего схватывания реагента. В некоторых случаях дрелью создается конусообразное расширение для вхождения большего количества клеящей массы и соответственно более прочного соединения.

    Одно из важных условий: перед креплением деревянной опоры прокладывается гидроизоляция из битумно-полимерного материала. Рубероид в данном случае применяется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. В силу этого рекомендуется прокладывать мауэрлат современными гидроизоляционными материалами в два слоя.

    Работы по сооружению кровельной системы, надежному креплению конструкции к стене из газобетона проводить самому достаточно проблематично, особенно при отсутствии должного опыта в строительстве. Поэтому подобного рода мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

    Как крепится мауэрлат на стене из газоблока. Мауэрлат на газобетон без армопояса — есть способы, но стоит ли? Мауэрлат – описание в подробностях

    День добрый или вечер!

    Вижу, что тщательно подходите к решению проблем каждого вопроса, очень понравилось, вот и решился обратиться!
    Так таковой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), в связи с тем, что нет армопояса.


    Подробнее.
    Дом выстроен следующим образом.

    1. Грунт на котором стоит фундамент песок с глиной (т.к. когда бурили сваи, эта смесь (светлая в виде песка) и выходила).
    2. По грунтовым водам, вода летом стоит где то метрах на 4 (со слов человека продавший участок), но когда были сделаны сваи на глубину порядка 2,4 м воды не было; за участком вырыт ров для сбора весенней воды и вывод за дорогу, глубиной в 1,5 метра.
    3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но в 300 метрах перед ним гора, а за ним в 200 метров идет железная дорога (магистраль на г. Москву через г. Пермь) иногда незначительная вибрация ощущается.
    4. Фундамент 7,15 м на 8,12 м с перемычкой виде креста внутри дома, ростверк 60 см (высота)*40 (ширина) см (40 в земле + 20 над ней), сделаны сваи через каждые 1,1-1,3 от друг друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая и перемычки (примерный вид фундамента прикреплен), арматура использовалась 10″.
    5. Заливался в октября прошлого года(2012), марка бетона М200, (схема приложена).
    6. В этом году начал возводить стены (июнь 2013).
    7. Затем выложен рубероид в 2 слоя, цоколь в три кирпича М150 (с продухами по 2 штуки на комнату).
    8. Далее пошел у нас газоблок (600*188*300).Первый этаж 13 рядов где то 2,4 м, на них положены балки перекрытий (10 шт), так как первый этаж 5-ти стенок, балки были расположены следущим образом: задняя часть дома (где нет эркера) балки 150*150 где-то по 4 метра, опирание на стену и перегородку по 30 см (на всю ширину блока), передняя часть дома (с эркером) балки 100*150 по 5 метров, ну и одна от эркера до перегородки 6 м все опираются с каждой стороны по 30 см (обмотаны рубероидом).
    9. Далее возводилась мансарда боковые стены по 1,2 метра высотрой фронтоны по 2,3 м.
    10. Блоки клали на клей.

    Вот и самая развязка.
    Начал думать как поставить монсардную крышу, к чему крепить, ну и полез в инет читать, что да как. Вычитал что необходим армопояс (раньше и не слышел о таком, думал газоблок кладется как и кирпич и по этому в инет не лазил и строители говорили 100 лет дом простоит) и соседи не делали его и брус к блоку прикрутили, а тут на тебе, армопояс нужен был между первым и втором этажом и на уровне 1,2 от второго этажа перед тем как возводить фронтоны, арматуру клади между рядами газоблока. Что за чудо материал, как над ребенком над ним трясись. Но уже поздно, все возведено. «Вот он локоть, а не укусишь»ю Ну и начал на форумах спрашивать, что да как, а мне все кричат, развалится, разбирай все и по новой делай. Решил спросить совета у Вас. Денег лишних нет, чтоб все ломать и делать заново.

    Вот и психологический момент. Напугали меня всякими страшилками. Я думал возвести ломаный армопояс (по скатным поверхностям стен фронтонов) в 3 стеклопластиковые арматуры 8-кой с перевязкой в 1 м, ширина пояса 25 см и высота 20 см, на него брус 100*150 мм с шагом шпилек в 1,5 метра, затем возводить мансарду с шагом стропильной ноги в 600-700 мм (доска 50*150). Вид стропил приложен и примерный вид крыши. Что скажете про данную ситуацию, может, что то укреплять надо, может и не надо? Как возвести мансарду из газаблока 600*188 (высота) * 300 (ширина)?

    Когда доходит дело до обустройства крыши, способы, как закрепить мауэрлат к газобетону без армопояса, начинают интересовать очень многих будущих домовладельцев, выбравших для стен газосиликатные блоки. Армированная прослойка между кровлей и основной частью дома, безусловно, нужна. Но обходится она довольно дорого, а времени и сил отнимает достаточно, так как дело довольно трудоемкое. И если есть обходной путь, позволяющий обойтись без ее оборудования, почему бы им не воспользоваться? Надо лишь знать, что в первую очередь для этого стоит предпринять.

    Как закрепить мауэрлат к газобетону без армопояса, и решаться ли на этот шаг, можно только точно зная, чем рискуешь, и насколько безопасным будет в результате твой дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, для начала разберемся в терминах и предназначении отдельных элементов строения.


    Что такое мауэрлат


    Довольно далекие от кровельных работ люди весьма смутно могут представлять себе, из чего же состоит крыша над их головой. Загадочный термин «мауэрлат» ни о чем не говорит практически никому, кроме профессионалов-кровельщиков. Между тем, он представляет собой своего рода опояску, проложенную по всему наружному периметру дома и расположенную между возведенными стенами и кровлей. Его монтаж преследует 2 главные цели:
    • распределение точечной нагрузки , которую оказывают основания стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходящаяся на отдельные участки, быстро проведет к проседанию нагружаемых мест, трещинам по толщине несущей стены, перекосу крыши, а в перспективе – ее возможному обрушению или развалу самой коробки дома;
    • скрепление стропил (а вместе с ними – и всей кровельной конструкции) с остальной частью здания. Без подобной фиксации строение будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий, речь в таком случае идти не может.
    Традиционно мауэрлат делается из дерева, чаще всего – из просушенного бруса (причем – лиственных пород) с сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллера, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как эти элементы сами по себе тяжеловаты. Во-вторых, и систему стропил придется выполнять также из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за всякие разумные ценовые пределы.


    Зачем все же нужен армированный пояс?


    При всех достоинствах некоторых строительных материалов, как современных, так и давно известных, они непременно сопровождаются некоторыми недостатками. У газосиликата, пенобетона, газобетона, ракушняка, керамзитобетона главный минус – хрупкость и мягкость.

    Если закрепить мауэрлат непосредственно в них, они довольно быстро начинают разрушаться в местах фиксации. Впрочем, даже при использовании прочных стройматериалов вроде шлакоблока или кирпича отказываться от армопояса не стоит. Особенно тем, у кого дом строится в сейсмически активных зонах. Причины, по которым стоит согласиться на его оборудование (пусть и, скрипя зубами), можно упомянуть следующие:

    • усадка свойственна не только деревянным срубам, но и прочим строениям. Для ячеистых бетонов она особенно характерна, причем зачастую протекает неравномерно по стенам. Ее прохождение проходит без последствия для геометрии строения именно за счет наличия армирующего пояса. Он же предупреждает деформации и во время сезонных почвенных подвижек;
    • армопояс увеличивает реберную жесткость и ее же прочность по всей коробке дома;
    • если кто не знает – стропила оказывают на стены распирающее давление. Особенно оно велико зимой, когда к весу крыши добавляются дополнительная масса снега и намерзание льда в виде сосулек (причем данные осадки могут увеличить вес конструкции в значительной мере). Армирующий пояс помогает стенам противостоять распиранию более успешно.
    • И все эти аргументы дополняются возможностью более надежно и просто закрепить на стенах кровельные конструкции.
    Чаще всего армирующий пояс делается путем заливки бетона в предварительно сооруженную опалубку. Второй вариант – выкладка его из блоков разного происхождения. Однако он считается менее надежным.


    Как обойтись без армопояса?


    Если категорически нет возможности обустроить столь полезную прокладку, строители могут подсказать только 2 способа, при которых этот шаг можно проигнорировать.

    Стальная проволока, вплетенная при выкладывании стен, в значительной мере заменяет армирующий пояс. Ряда за 3-4 до верха стены по всему периметру между газобетонными блоками вмуровывается проволочный отрезок. Крепиться он должен начиная с середины, а длина рассчитывается таким образом, чтобы ее хватило для притягивания мауэрлатного бруса к верху стены. Для фиксации элемента мауэрлата в брусе проделывается отверстие. Количество связок не лимитируется, но в большинстве случаев соответствует числу стропильных ног.


    Химический анкер, называемый также вклеиваемым, жидким, а еще – инжекционной массой, признан более прочным. В приблизительном описании он состоит из 2 частей: металлического стержня и синтетико-полимерной клеящей массы. Его главное отличие от механического собрата – отсутствие создаваемого самим метизом распирающего напряжения. Обычный анкер держится в скрепляемом материале исключительно за счет трения и распирания, химический же проникает в поры газобетона, скрепляя его с метизом намертво.

    В качестве стержня, грубо говоря, может быть использован даже отрезок арматуры. Главное для успеха начинаний – просверлить под анкер достаточно глубокое отверстие, слоя в 2-3 кладки. Для пользования химическими анкерами не является препятствием высокая влажность – хоть под водой веди работы. Срок службы таких креплений определен производителем в полвека.

    Единственное ограничение , если вы решили предпочесть этот способ, как закрепить мауэрлат к газобетону без армопояса – к химическим анкерам нельзя ничего приваривать. Сварка стержня с любым другим предметом приводит к разрушению смол, входящих в состав массы, после чего от крепежа напрасно ждать какой-нибудь прочности.

    Монтаж мауэрлата дело не сложное, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

    Каким бывает крепление мауэрлата

    В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома.

    Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.

    Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.

    Параметры подходящего бруса на роль мауэрлата

    Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.

    Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки. Со временем делать это будет необязательно.

    Перед тем как устанавливать мауэрлат, верх стен нужно покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены, дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его – лучше подобрать качественный битумно-полимерный материал. Он обеспечит более надежную гидроизоляцию.

    Крепление с помощью анкеров

    Именно это крепление используется с армопоясом – вместе они создают
    очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

    Что понадобится:

      Арматура толщиной 10-12 мм для создания каркаса.

      Прутья толщиной 6 мм, для поперечных пересечений армопояса

    • Бетон марки М-200

      U-образные блоки – они и будут вместилищем для арматуры и бетона

      U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.

      У вас должна получиться непрерывная «канава» — для этого по углам нужно ставить блоки со спиленными боками.

      Затем, в получившийся желоб установите армированный пояс.

      Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.

      Теперь можно залить все это бетоном.

      После того как бетон высохнет, наносите гидроизоляционный слой.

    Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество.

    Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

    Металлические шпильки – где уместен такой вид крепления

    Этот вариант хорош для совсем небольших домиков или других построек, где не идет сильная нагрузка на стены из газобетона. Ну, или по каким-то причинам нет возможности соорудить армопояс. В иных случаях металлические шпильки довольно слабые и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для крепления мауэрлата на стенах крупных зданий.

    Этапы работы:

      Чтобы вставить шпильки в газобетон, вы должны просверлить в нем дыры с расстоянием в один-полтора метра.

      Вставляете в газобетон шпильки СРТ 12.

      Затем шпильку нужно залить раствором.

      Перед тем как надеть на шпильки мауэрлат, установите слой гидроизоляции – можно рубероид, но как уже говорилось выше, лучше использовать более современный материал.

      На изоляцию укладываете брус мауэрлата, насаживая его на шайбы.

      Зажимаете гайки.

      В местах примыкания мауэрлат стягивается скобами.

    Важно: бывает, что во время проведения работ уже есть фронтоны – их лучше снять. Уложить бруски по краям стен, потом подпилить стропильные ноги – таким образом, удастся перенаправить распор со стропила на брус.

    Крепление мауэрлата проволокой без армопояса

    Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.

    Процесс работы:


      На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.

      Стальная проволока должна быть длинной. Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.

      Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.

      Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.

      Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.

      «Сырая» древесина допускается, но она должна соответствовать строительным нормам.

    Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

    Видео

    Крепление мауэрлата к газобетону или пенобетону, как правило, производится при помощи армирующего пояса, находящегося в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

    Для чего нужен армопояс

    Как известно, газобетон характеризуется высокой чувствительностью к локальным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность, что он покроется трещинами или вовсе расколется. Для предотвращения таких изменений обустраивается армопояс, также он позволяет избежать сползания и деформации блоков, к которым приводит неравномерное давление общего веса.

    Что нужно знать

    Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в разделении нагрузки с конструкции кровли по всем стенам. Для изготовления крепления используется преимущественно древесина. Оптимальным вариантом является брус из лиственных пород, поверхность которого покрыта антисептическим составом.

    Желательно, чтобы крепление мауэрлата к стене из газобетона было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в итоге брусья формируют единую систему для монтажа стропил, связанную с соседними элементами. Брусья должны находиться с внутренней стороны кладки, при этом до внешней стороны должно быть как минимум 5-6 см. Для опоры мауэрлата изготавливается кирпичный парапет по внешнему краю стены, отдельные части которого скрепляются при помощи прямого замка.

    Методы крепления мауэрлата к стенам из газобетона

    Возможно использование нескольких методик, подходящих к различным условиям:

    • фиксация вмонтированными в кладку шпильками;
    • анкерное закрепление на основе армопояса;
    • крепление мауэрлата к газобетону проволокой.

    В последнем варианте проволока укладывается между кирпичами таким образом, чтобы под ними располагалась средняя часть, а внешние стороны были снаружи. Длины должно быть достаточно для свободного продевания через брус и последующего затягивания. Число обвязок должно соответствовать количеству стропил. При помощи металлической проволоки далее закрепляется мауэрлат на стене.

    Армированный пояс

    Крепление мауэрлата к газобетону армопоясом является наиболее предпочтительным, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа фиксаторов любого вида. Стоит отметить преимущества использования армированного пояса. В первую очередь это выравнивание верхней части стен и укрепление всей конструкции дома, при его обустройстве заблаговременно создаются фиксаторы для мауэрлата. В исполнении проще всего применение U-образных блочных элементов в виде желоба по периметру стеновых внешних конструкций, при этом должны отсутствовать прерывания. Далее формируется пропил на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем он укладывается в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности масса заливается за один прием. Перед этим на армированном поясе закрепляются анкера с проволокой. Особое значение имеет тщательное соответствие уровню. Шпильки также фиксируются на каркасе по линии в соответствии с натянутым шнуром, в вертикальном расположении. Так же, как и в случае использования стальной проволоки, должно совпадать количество стропильных ног и анкерных фиксаторов. Необходимо предварительно определить оптимальное местонахождение элементов, чтобы избежать совпадения с местами фиксации стропил.

    Крепление мауэрлата к газобетону с использованием шпилек

    Данный вариант оптимален для небольших зданий и кровель, имеющих облегченную конструкцию, когда на крышу и стены не приходятся существенные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их закрепление производится в ходе кладки блоков за несколько рядов до верхней части, при этом длины должно хватить на контргайку и толщину брусков. Процесс имеет сходство с анкерным методом: брус надевается на шпильки при застывании кладки и фиксируется гайками. Также существуют другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

    Достаточная жесткость и надежность крепления формируется за счет привязки болтов к каркасу и их дополнительного замуровывания бетоном. Достаточно надеть мауэрлат на шпильки и при помощи гаек притянуть к блокам.

    Если необходимо провести крепление мауэрлата к газобетону без армопояса, применяются монолитные пробки и подушки в стенах. Их габариты должны находиться в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на ней и закрепляются анкеры.

    Особенности

    Применение анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд затруднений. К примеру, крепления могут находиться недостаточно ровно, даже при условии использования шнура и уровня, сложнее всего работать с жидким бетоном. В первую очередь выставляется точное нахождение крепежей, на доске с ровной поверхностью отмечаются точки верхних частей болтов, впоследствии они переносятся на мауэрлат, в котором высверливаются соответствующие отверстия. Далее брус закрепляется на стене. Основа стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

    Крепление мауэрлата к газобетону должно осуществляться после выбора методики закрепления и предварительной планировки количества и мест нахождения фиксаторов. В первую очередь формируется надежная изоляция между бетоном и древесиной. Это необходимо по причине развития интенсивного гниения дерева, для предотвращения данного процесса применяется материал для гидроизоляции, уложенный в два слоя. В качестве него могут выступать как современные варианты, так и привычные, такие как полиэтилен или рубероид.

    При использовании проволоки достаточно сделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и мауэрлата.

    Стоит отметить, что пильные диски не должны использоваться с болгаркой, так как данный инструмент не подходит для древесины. Несоблюдение данного правила способно привести к травмам в процессе эксплуатации.

    Скользящее сопряжение

    Монтаж стропил осуществляется после плотного закрепления мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, подбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

    Шарнирный вариант может иметь различное сопряжение. Наиболее распространенным является крепление с жестким сопряжением, при этом отсутствует возможность смещения и поворотов. Также используется скользящее сопряжение, обеспечивающее перемещение балки и поворот в отношении бруса. Последний вариант сокращает расширения древесины, вызванные температурным воздействием, и усадку здания, все это предотвращает перенос распирающих нагрузок на стеновые конструкции.

    Для создания скользящего сопряжения используется три методики:

    • применение специального металлического крепежного элемента для соединения стропил;
    • выведение балки за пределы стен и фиксация при помощи пластины;
    • создание запила в доске стропил и ее монтаж на мауэрлате с использованием уголка, скоб или гвоздей.

    Жесткое сопряжение

    Без него редко обходятся бетонные и деревянные здания, а также сооружения из бруса. Ввиду того что как каркасные, так и древесные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши есть вероятность появления значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски с длиной в пределах 1 метра, закрепляемые на стропильных ногах, гвозди и стальные уголки. Стропильная балка с брусом должна упираться в конструкцию мауэрлата в соответствии с линией давления. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние должны вбиваться под углом с обеих сторон, так, чтобы они пересекались в брусе. Через балку вбивается третий гвоздь, который должен иметь вертикальное направление.

    Заключение

    Крепление мауэрлата к газобетону имеет свои характерные особенности, которые должны приниматься во внимание при обустройстве, таким образом можно предотвратить возникновение проблем с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующей установки системы стропил желательно обратиться к профессионалам, гарантирующим получение надежной крыши, которая долгие годы будет оберегать дом от холода и атмосферных осадков. При строительстве не стоит экономить на данном этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

    Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

    Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

    Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

    2.3 Металлические шпильки

    При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

    Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

    Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов .

    2.4 Гидроизоляция при установке

    Определившись со способом крепления, необходимо рассчитать крепежные элементы и их расположение. Если необходимо выполнить фиксацию мауэрлата к газоблоку без армопояса, тогда подойдет первый вариант – стальная проволока.

    Крепление мауэрлата к газобетону своими руками, видео технологии

    Сооружение конструкций из газобетона находится на пике популярности, предпосылок к снижению не прослеживается. Этот материал обеспечивает возведение ровных стен с довольно небольшой массой и высокими термоизоляционными характеристиками в максимально короткие сроки. При всех плюсах есть и существенный минус – хрупкость, поэтому крепление мауэрлатного бруса часто ставит в тупик застройщиков.

    Оглавление:

    1. Для чего нужен мауэрлат?
    2. Способы монтажа
    3. Крепление без армирования
    4. Полезные рекомендации

    Назначение элемента

    Представляет собой брус, являющийся промежуточным звеном, связывающим воедино стены с кровлей. Несет большую функциональную нагрузку. Укладывается по периметру газобетонной стены сверху здания.

    1. Основное назначение – уравновешивание нагрузки, получаемой от стропил, по всей поверхности кровли. Перпендикулярное давление особо опасно для стен из блоко-кирпичного стройматериала.
    2. Мауэрлат бывает из дерева и металла. Во втором варианте используют: двутавр, швеллер или уголок.
    3. Система стропил собирается из материала, аналогичного конструктивному элементу.

    Правильный выбор технологии крепления бруса к стене позволяет решить ряд проблем, влияющих на долговечность и прочность.

    • Строители используют два способа: с армопоясом и без него.
    • Из-за технических характеристик газобетона классический метод, исключающий армирование, чаще всего непродуктивен в пористой структуре блоков.

    Присоединение ног стропил к мауэрлату фиксирует всю систему, создавая устойчивость конструкции крыши.

    Методы закрепления

    Газобетонный блок не может длительное время выдерживать высокие точечные нагрузки и постепенно деформируется.

    1. Давление, передаваемое в точках опоры стропильными ногами брусу, преобразуется им, распределяясь по всей поверхности одинаково.

    2. Брусья, используемые при монтаже:

    • укладывают по всей стене;
    • обрабатывают антисептиками;
    • при необходимости соединяют и фиксируют.

    3. Размещение мауэрлата выполняется так, чтобы между крепежом и срезом боковины осталось 5 см промежутка.

    4. В начале работ между деревянными деталями и стенами из газобетона необходимо установить гидроизоляцию.

    Средство крепежа Способ применения Преимущество
    Металлическая проволока Арматура закладывается при формировании 2-3 заключительных рядов, фиксируется в газоблоках. Она должна выступать по сторонам на длину, необходимую для обхвата элемента. Конструкцию можно использовать без армопояса.
    Анкеры В верхнем ряду кладки формируют желоб из U-образных блоков. В них перпендикулярно линии бруса располагают скобы, которыми затем крепится арматура с сечением 6-12 мм. Каркас из металлического прутка бетонируется. Число анкеров должно соответствовать количеству стропильных ног. После застывания цементного раствора они будут готовы надежно держать брусья. Крепежные приспособления вводят в заранее подготовленные отверстия, крепеж фиксируют гайками. Упрощается процесс крепления мауэрлата, выравнивается горизонтальная поверхность стены из газобетона, увеличивается прочность кровли.
    Шпильки Изделия применяют только при условии, что это стена одноэтажного дома с малым весом кровли. Шпильки – стальные болты, имеющие квадратное основание около 5 см ширины. Они заделываются при закладке рядов. Усиливает прочность крыши, позволяет правильно выполнить крепление без армопояса.
    Капсулы химических реагентов Монтаж за счет проникновения спецвеществ в поры газобетонной поверхности. Являются клеящим химсоставом, включающим синтетические компоненты. Проникнув в бетон, они застывают. Не влечет деформации газоблоков и структуры дерева, что важно для участков, расположенных с края.

    Монтаж армопояса важен в районах с большим количеством зимних осадков, высокой сейсмической активностью. Стена дома из газобетона не может надежно удерживать металлические шпильки и анкеры. В остальных случаях допускается строительство без него.

    Технология крепежа без армирования

    В зависимости от проекта монтаж выполняется с применением:

    • деревянных брусьев сечением от 10х10см и выше;
    • двутавровой балки с Н-образным профилем;
    • металлического П-образного швеллера.

    Для правильного расчета размеров мауэрлата необходимо учитывать:

    • сырье, используемое для кровли и стропил;
    • конструктивные особенности кровли;
    • природно-климатические условия;
    • метрические параметры объекта;
    • наличие помещений под крышей.
    Крепление Материалы Технология
    Анкер Крепеж длиной 30-50 см; рубероид; мауэрлат. Для гидроизоляции между стеной и брусом сухим способом укладывается полоса рубероида, полностью закрывающая торец. Чтобы не было помех для стропил, намечаются участки установки их ног и между ними места для анкеров. Перьевидным сверлом выбираются сквозные отверстия нужной глубины. Крепеж вставляется, забивается до упора в древесину, затягивается соответствующим ключом, плотно прижимая мауэрлат к торцу.
    Жидкий дюбель Реагент; рубероид; мауэрлат; штыри (обрезки арматуры). В правильно установленном брусе и стене сверлится отверстие нужного размера, заполняется реагентом, затем туда вставляется металлический штырь. После застывания фиксация лучше, чем при других методах.
    Шпильки Элементы крепежа «ласточкин хвост» с размерами, соответствующими толщине блоков; гидроизолирующий материал; брус. Стена из газобетона просверливается с шагом 100-150 см. Шпилька фиксируется безусадочным раствором. Прокладывается слой гидроизоляции, поверх которой насаживается брус. Крепеж по резьбе затягивается гайками, а в точках примыкания – хомутами или другими приспособлениями.
    Кронштейн Крепеж; анкерные болты или саморезы; рубероид; мауэрлат. Схема подготовки к работе такая же, как при фиксировании анкером. Фиксируется при помощи анкерных стержней, саморезов. Некоторые модификации позволяют сделать соединение без анкеров. На протяжении 5 лет требуется ежегодное подтягивание.

    Насколько надежным будет соединение стены из газобетона с мауэрлатом, выполненное без армированного пояса, сказать сложно. Исследований на эту тему не проводилось, а строители расходятся во мнении.

    Рекомендации по монтажу без армопояса, плюсы и минусы

    Согласно СНиП, газобетон имеет низкую прочность, может не выдержать сильную внешнюю нагрузку. Поэтому установка мауэрлата без дополнительного бетонного закрепления возможна только в особых случаях. К таковым относятся:

    • сечение бруса, используемого при возведении конструкции, не превышает 200 мм;
    • для усиления деревянных элементов будут применяться металлические крепежи, такие как уголки, монтажные ленты;
    • проектируемая стропильная система не включает в себя распорные нагрузки.

    Крепление несущего бруса к стенам без армопояса ускоряет и удешевляет строительство.

    1. Древесина лиственных пород лучше всего подходит для мауэрлата.
    2. Сечение бруса всегда меньше ширины газоблоков, поэтому его кладут с внутренней стороны конструкции. Чтобы не было пустоты, с внешней стороны объекта делают кирпичную кладку.
    Метод Плюсы Минусы
    Химические реагенты Срок службы >50 лет; не разрушает структуру стройматериалов; можно устанавливать без армопояса; высокая адгезия удерживает детали крепче механических аналогов. Разрушается при высокотемпературном воздействии; для установки требуется делать отверстий в 2 раза больше, чем при других методах.
    Шпильки Применяется при невозможности возведения армированного пояса (брус выполняет его функции). Разрешен только для легкой кровли на небольших объектах.
    Кронштейн и анкер Схема идентична; элементы имеют антикоррозийное покрытие, что гарантирует долгий срок службы. В течение нескольких лет происходит усадка и требуется подтягивание.

    Закрепление мауэрлата без армопояса обеспечивает надежную фиксацию крыши и равномерное распределение нагрузок. Но при строительстве сооружения со сложной кровельной системой стоит воспользоваться нормативными рекомендациями и установить армопояс.
